Баллод

Номер патента: 1829941

Опубликовано: 23.07.1993

Авторы: Баллод, Брыков, Глыга, Захаров, Ильина, Кузьменко, Курносов

МПК: A61L 2/12

Метки: сред, стерилизации, текучих

...расположенной в нем фторопластовой трубы (б), по которой двигается препарат, С помощью волноводного перехода волновод соединен с источником СВЧ. Осадок, имеющий исходную влажность 80 насосом (2) 5 10 15 20 25 30 35 40 45 50 55 с расходом 0,7 кг/мин подавался в индуктор предварительного нагрева (3), где подогревался до температуры поверхностного слоя 60 С. Более высокий нагрев не допускается, так как вызывал коркообразование, резкое ухудшение теплообмена и увеличение гидравлического сопротивления тракта. Нагретый осадок поступал в волновод (4), где на первом участке происходило выравнивание температуры осадка по всей массе, а на втором участке его гомогенный до 75 С и выдержка его при данной температуре.На фиг,2 представлен волновод в...

Номер патента: 1432395

Опубликовано: 23.10.1988

Авторы: Баллод, Булкин, Голосовский, Зеленюк, Касман, Петрунин, Сорокин, Трунов

МПК: G01N 23/202

Метки: дифрактометр, нейтронный

...приводом 16, обеспечивающим независимый поворот модуля над частью платформы, свободной от секций. В секциях расположены однощелевые коллиматоры 17, обращенные на кассету 5 с образцом, и вертикально расположенные счетчики 18 нейтронов. На неподвижном основании 1 смонтированы датчик 19, фиксирующий момент отделения секции, и датчик 20, срабатывающий после прохождения секцией падающего пучка 21 нейтронов.Нейтронный дифрактометр работаетследующим образом.Кассету 5 наполняют образцом и закрепляют на оси 3. Платформу 2 устанавливают в такое положение, что за образцом первоначальный пучок 21 нейтронов приходится на стык секций 6 и 7. Все электромагнитные замки 14 вкшочены и секции стыкованы между собой. Проводится измерение дифракционной...

Номер патента: 1422278

Опубликовано: 07.09.1988

Авторы: Баллод, Кычкина, Петров, Хаустов

МПК: H02B 5/00

Метки: высокого, открытое, распределительное

...над высоковольтными аппаратами большей 4 и меньшей 5 высот, при этом более высокая траверса 10 с высо гой установки Н смонтирована над высоко 1волыним аппаратом 5 большей высоты, а более низкая траверса 10 с высотой установки Н смонтирована над высоковольтным аппаратом 5 меньшей высоты, уровень установки дополнительной траверсы 12 составляет Нз.Разность высот установки траверс (Н - Н ) соответствует разности вы 2сот установки высоковольтных аппаратов (И 1 - И), что вызвано условиями работы подвесных разъединителей 1. При этом траверса 10 с меньшей высотой установки Н 2 установлена под шинным мостом 15 в точке его большегопровеса по сравнению с провесом над более высокой траверсой 10 с высотой установки Н 1. Наибольший провес...

Номер патента: 1343188

Опубликовано: 07.10.1987

Авторы: Баллод, Бахирев, Бернадинер, Шелыгин

МПК: F23G 7/04

Метки: барботажная, горючих, жидких, обезвреживания, огневого, отходов, печь

...колец 3, что поьчш:дет беконов мичцость работы печи, С ;етом мици - мальной высоты слоя отходов повышает - ся надежность работы устройства при пониженных нагрузках,тдк кдк зцачптепьцое снижение расхода первпчцого воздуха с цельк умецьшпия производительности печи ц. приводит . протеканию части отходд через от:срсгпяконцентрических фолс.п. В результате прохождения 6 дрботджного агента через пп скпе к и и птри - ческие кольца 3 г поц рхцо, тп дскддно стекающей плен.;и и объем ванны 1 выносятся капли и пары отхода. Впределах верхнего концентрического кольца прп малой скорости бдрботджа образуе гся цебольш с ко:инес гво к 1.упнодпгпергных капель (с 11500 мкм) обладающих низкимц скоростями. 11 риэтом малое коли чество кдпепь и цизкие...

Номер патента: 1318766

Опубликовано: 23.06.1987

Авторы: Баллод, Бахирев, Бернадинер, Шелыгин

МПК: F23G 7/04

Метки: жидких, обезвреживания, огневого, отходов

...разрушения поверхностных пузырей и, как следствие, количества кагель, генерируемых слоем в едицицу време.и. Кр ме тоО, скорость ба)ботаж Влияет на диспс,рс.ныЙ состз В Выносимых из с.1 Оя капсль и усло.Вия их сепарации В предпламецной з:)не.При слабой интенсивности барботажа у гра.35цицы слоя (00,5 м/с) В зону горения поступают мелкодисперсные капли (лСнес 200 мкм), которые проходят эффективную тепловую подоковку В надслоевом гОстранстве (нагрев и испарение) и цс представляют Опасности с тОчки зрени 5 коксования под готовительной зоны, доля крупнолисперсныхкапель в данном г)ежиме незначительна.К тому же малая стартовая скорость крупнодисперсных кагсь и иэкая скорость барботажа способствуют и сепарации и исключают контакт этих капель с...

Номер патента: 1244437

Опубликовано: 15.07.1986

Авторы: Баллод, Тольева, Шелыгин

МПК: F23N 1/02

Метки: барботажного, горелке, типа, топлива, уровня

...Для изменениярасхода воздуха, подаваемого вентилятором 7 первичного воздуха, на линии 8 подачипервичного воздуха установлена поворотнаязаслонка 9. Система также снабжена пневматическим регулятором 10 уровня, разделенным мембраной 11 на две полости, верхняя из которых соединена с импульсной линией давления первичного воздуха послезаслонки. Нижняя полость соединена с пьезометрической трубкой. Жесткий центр мембраны механически соединен с пружиной 12и соплом 13 сброса воздуха в атмосферу.Выход регулятора уровня соединен с мем- З 0бранным регулирующим органом 14 командной пневматической линией 15,Система автоматического регулирования уровня топлива в горелке барботажного типа работает следующим образом.35Через линию 4 подачи топлива,...

Номер патента: 1241021

Опубликовано: 30.06.1986

Авторы: Баллод, Шелыгин

МПК: F23D 5/02, F23G 7/04

Метки: барботажная, горелка

...топливо- сжигающие установки работают в широком диапазоне нагрузок.Целью изобретения является повышение экономичности и надежности в широком диапазоне изменения нагрузок.На чертеже изображена горелка, продольный разрез.Барботажная горелка содержит воздушный короб 1, ванну 2 с барботажной решеткой 3 и коробом 4 барботажного агента и камеру 5 сгорания, причем вокруг ванны 2 размещена обчайка 6, установленная с кольцевым зазором 7 и снабженная пережимом 8, в зоне которого выполнены сопла 9 вторичного воздуха. Обечайка 6 установлена в коробе 1 с возможностью осевого перемещения, а короб 4 барботажного агента размещен внутри обечайки 6 и снабжен отверстием 10 с заслонкой 11, жестко скрепленной с обечайкой 6, причем диаметр пережима 8 в 1,2...

Номер патента: 1224504

Опубликовано: 15.04.1986

Авторы: Баллод, Бахирев, Бернадинер, Шелыгин

МПК: F23D 5/02

Метки: барботажная, горелка

...таким образом, чтобы при минимальной скорости барботажа обеспечивался устойчивый перелив топлива через верхнюю кромку периферийной обечайки б в сектор ванны 1, ограниченный периферийной и промежуточной обечайками б. При этом скорость барботажа в указанном секторе увеличена за счет увеличения доли сечения барботажной решетки 3, занятой отверстиями. Часть топлива с поверхности газожидкостного слоя, находящегося в указанном секторе, в результате барботажа переливается через верхнюю кромку промежуточной обечайки 6 в централь 5О15 25 30 ный сектор, ограниченный промежуточной и центральной обечайками 6. Так как высота центральной обечайки меньше высоты промежуточной, то соответствующим образом уменьшается и высота газожидкостного слоя в...

Номер патента: 1210002

Опубликовано: 07.02.1986

Авторы: Баллод, Шелыгин

МПК: F23D 5/02

Метки: жидкого, сжигания, слоевого, топлива

...0 дукты (7 невой обработки цецрерьц)но "даля- ОТ(Я КЗ ЗОНЫ О)(-.1-:КЯ.К,Р, ЦНЫ( Ка,1 К СЕПЯРИРУО, . 7,.",)РаТНО Б С,ОЦ ИЛИ Попа,ЕВЮТ Ца ТОПЛИВНгО ПЛСЦКУ, В)1.Ст(. КОГО 5)011 Ст(.Ка)ОТ ПО СТЕ.ЦкаР ЦгД слоеой зоны 4,1 аКИМ Образ)В, В НЗДСОвцой ЗОН( 4 цри- ПЛ)МСЦНО. ГОДГОтОВКИ ЦРактИЧЕС(И ЦЕ ОКЗЫ- вается пап(етых до высоких температур ПОЕр ХНО("Ггг), и КОТОГ) 1 М МОГЛ и ОЫ ПИ.(КПЗТЬ И Раг)ГС)ЦЯТЪСЯ ДО КОКСОВЫХ ОСТаКОЕ) круццье капли топлива, так как стецки ЭТОЙ ЗОНЫ ЦЕГ 1 Р("РЫВНО ОМЫЕ 1 а)ОТСЯ СТСКВЮ шей по цим пленкой топлива 5.Способ реализуется следуюц;им обра.В устройстве оарботажного типа производительностью 00 кг,ч сжкжается жидкое коксующ(сся топливо тица озолеццого и обводцецно о то(ц)чцого мазута. Сжкганлта кого топлива...

Номер патента: 1209903

Опубликовано: 07.02.1986

Авторы: Баллод, Шелыгин

МПК: F23G 7/04

Метки: жидких, обезвреживания, огневого, отходов

...устройства 15за счет удаления из ванны экранирующих огнеупорных плит и организацииорошения стен ванны в области сепарациоцного пространства по всему периметру потоком обезвреживаемого 2 ботхода путем подачи отхода в наннуца уровне сопел вторичного воздухапо всему периметру ванны в видежидкой пленки, ,покрывающей все стеныванны. 25На чертеже представлено устройство для огневого обезвреживания жидких отходов.Устройство содержит ванну 1, ограниченную вертикальными боковыми30стенками 2 и барботажной решеткой 3,выполненной в виде перфорированногоусеченного конуса. Большее основаниебарботажной решетки 3 на уровнедна ва:цы 1 соединено с ее стенками2, а меньшее совмещено с переливнойтрубой 4. Снизу к барботажной решетке 3 по всему периметру...

Номер патента: 1201617

Опубликовано: 30.12.1985

Авторы: Баллод, Гудзюк

МПК: F22B 37/42

Метки: защиты, коррозии, нагрева, низкотемпературной, поверхности, экономайзера

...Составитель В. Назаров Техред И Верее Корректор Е. Рошко Тираж 403 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий13035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор М. ДылынЗаказ 7989/38 Изобретение относится к теплоэнергетике, в частности к автоматизации промышленных и отопительных котельных.Цель изобретения - повышение надежности работы экономайзера.На чертеже представлена схема системы. Система защиты поверхности 1 нагрева от низкотемпературной коррозии содержит регулятор 2 температуры воды, подаваемой в экономайзер, со своим задатчиком, цепь 3 сигнализации второй задатчик 4 и последовательно соединенные датчик 5 контроля начала низкотемпературной...

Номер патента: 1121544

Опубликовано: 30.10.1984

Авторы: Баллод, Бусыгина, Тверской

МПК: F23N 1/02

Метки: горения, процесса

...(регулятор первичного воздуха),Это значительно затрудняет оптимизацию настроек регуляторов и снижаеткачество регулирования процессомгорения в целом. Такая система обладает малым запасом устойчивости ипредрасположена к потере устойчивостипри изменении динамических свойствобъекта регулирования при глубокомизменении нагрузки установки,Целью изобретения является повышение надежности работы системы и улучшение качества регулирования горения.Поставленная цель достигаетсятем, что система автоматического регулирования процесса горения в установках, оборудованных горелками барботажного типа, содержащая регуляторрасхода первичного воздуха, регуляторуровня топлива в барботажной ванне сдатчиком уровня топлива в барботажнойванне с датчиком...

Номер патента: 1112181

Опубликовано: 07.09.1984

Авторы: Баллод, Бахирев, Бернадинер, Гудзюк, Шелыгин

МПК: F23G 7/00

Метки: обезвреживания, отходов

...ваннус цилиндрической барботажной решеткой, соединенной с коробом первич О ного воздуха, патрубок подачи жидкихотходов и камеру сгорания с сопламиподачи вторичного воздуха, снабженопатрубком для подачи газообразныхотходов с прикрепленным к его верх -нему срезу кольцом, внешний диаметркоторого равен внутреннему диаметрубарботажной решетки, выполненнымс воэможностью вертикального перемещения.На чертеже представлено устройстводля сжигания отходов.Устройство содержит ваннубарботажа, которая снабжена патрубком 2для подачи жидкого отхода и цилиндрической барботажной решеткой 3, расположенной в центре ванны 1, Внутрирешетки установлен патрубок ч дляподачи к решетке газообразных отходов, на срезе которого закрепленокольцо 5, внешний диаметр...

Номер патента: 1071878

Опубликовано: 07.02.1984

Авторы: Баллод, Тверской

МПК: F23N 1/00

Метки: барботажного, горелочном, типа, топлива, уровня, устройстве

...и линиями подачи топлива и воздуха, содержащая регулятор уровня, подключенный к регулирующему органу на линии подачи топлива, дополнительно содержит датчик перепада давления на барботажной решетке, датчик перепада давления на сужающем устройстве, дополнительно установ где Р - перепад давлений на барботажнойрешетке;аРсл - гидростатическое давление слоятоплива (весовой уровень) надрешеткой;йР - перепад давлений, необходимыйдля преодоления поверхностногонатяжения, которым ввиду малости можно пренебречь,Перепад давлений на решетке 6 Р равенРг = й, гзЭ ,Рьгде Я - расход воздуха,,р 0 - плотность воздуха;коэффициент расхода барботажной решетки;Гр - площадь отверсти й решетки,Гидростатическое давление слоя топлива ьРсл пропорционально его...

Номер патента: 1044889

Опубликовано: 30.09.1983

Авторы: Баллод, Бахирев, Бернадинер, Гудзюк, Шелыгин

МПК: F23D 5/02

Метки: барботажной, горелки, останова

...барботажной горелкипутем прекращения подачи топлива вванну и изменения расхода барботирующего агента 21,Недостатком способа является то,что в случае интенсивного излучения тепла факелами смежных горелокне всегда удается охладить отключенную горелку за счет продувки через нее барботирующего агента.Цель изобретения - повышение на.дежности работы устройства, реализующих барботажный способ сжиганияпри периодическом отключении поступления на обезвреживание горючихжидких отходов,Поставленная цель достигаетсятем, что согласно способу остановабарботажной горелки путем прекраще 5 ния подачи топлива в ванну и изменения расхода барботирующего агента,изменение расхода барботирующегоагента ведут до полного прекращенияего подачи, после чего ванну...

Номер патента: 1035334

Опубликовано: 15.08.1983

Авторы: Баллод, Белов, Шелыгин

МПК: F23D 5/02

Метки: жидкого, сжигания, слоевого, топлива

...образуется мелкоячеистая тонкостеннаяйена.Интенсифйкация удельной производительности зеркала барботажа слоя 1 обусловлена легкостью разрушения тонкостенных пузырей, пленки которых содержат вклю чения частиц продуктов пиролиза и при их разрыве образуют множество мелких капель.20 Пример. В топке котла ТВГсжигает,ся низкосортное обводненное жидкое топлицо типа дизельного с плотностью Р = = 950 кг/и и вязкостью 1 = 40 м 10 фм/с, Рас.хо топлива со средней теплотой сгорани 3=36,5 МДж/кг .составляет В=О,З кг(с.5,Топливо с температурой 338 К поступаетв слой барботажной ванны, начальная высота Н которого 0,08 м. Через отверстия барбота жной решетки в слой поступает часть бкислителя первичный воздух - с Зо расходом0,3 м/с. При этом скоростьЧе...

Номер патента: 1032277

Опубликовано: 30.07.1983

Авторы: Баллод, Тверской, Шелыгин

МПК: F23D 5/02

Метки: горелка, жидкого, сжигания, топлива

...горелка для сжигания жидкоготоплива с барботированием части окислителя сквозь толщу топливного слоя,содержащая барботажную решетку, помещенную в ванну, и форкамеру с соп- -флами вторичного воздуха, причем в надслоевом. пространстве ванны над барботажной решеткой установлен отражатель, дополнительно содержит , золотник, установленный с возмож ностью перемещения вдоль барботаж, ной решетки, и кинематицески связанный с золотником шибер, уста" 77 2йовленный под решеткой в патрубкеподвода первичного воздуха.На чертеже изображено горелочноеустройство,Горелочное устройство для сжига- .ния жидкого топлива содержит барботажную решетку 1, помещенную вванну 2, и форкамеру 3 с сопламич вторичного воздуха, прицем надрешеткой 1 установлен...

Номер патента: 994863

Опубликовано: 07.02.1983

Авторы: Баллод, Тверской, Шелыгин

МПК: F23D 5/02

Метки: барботажной, горелки, работы

...113035, Москва, )К - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г, Ужгород, ул. Проектная, 4Редактор В, ДанкоЗаказ 591/22 10 - 15% от теоретически необходимого для горения.Так, при производительности горелки 250 кг/ч номинальный расход первичного воздуха составляет 250 в 3 мз/ч.Одновременно отсекают подачу топлива в горелку и опорожняют ее путем слива слоя топлива, находящегося в горелке, в промежуточную емкость.С целью предотвращения провала топлива сквозь газораспределительную решетку, уменьп 1 ение расхода первичного воздуха 1 О необходимо осуществлять лишь до величины 0,25 Чн, при которой напор его Р перед горелкой ;цстигает значения- 11 г 1 1 Рслгде Ргаэродинамическое сопротивлениегазораспределнтельной решетки,соответствующее...

Номер патента: 989246

Опубликовано: 15.01.1983

Авторы: Баллод, Бахирев, Бернадинер, Шелыгин

МПК: F23G 7/04

Метки: обезвреживания, огневого, отходов

...слоя и небольшие их размеры способствуют подаче в зону обезвреживания всегоднспергированного отхода преимущественно ввиде капель. При этом доля отхода, поступающая в зону обезвреживания в виде паров,.не превышает 10%, В результате вращения дис.ка с секторами вокруг оси отверстия барботажной решетки работают поочередно (ноочереднопродуваются воздухом при скоростях истечениявоздуха из отверстии - 20 - 35 м/с), Наличиевысоких скоростей воздуха в отверстиях решет.ки препятствует забиванию отверстий в случаевыпадения растворенных веществ,.в осадок, Таккак вращающийся диск оборудован секторами споперечным сечением треугольной формы и основания секторов скользят по поверхности барботажной решетки, то исключается образованиеотложений...

Номер патента: 957964

Опубликовано: 15.09.1982

Авторы: Баллод, Попович, Тверской

МПК: B02C 25/00

Метки: загрузки, мельницы, молотковой

...точность регулирования части спектра., В рассматриваемом случае регулирования загрузки молотковых мельниц,блиэ 957964ких к предельным устраняется низкочастотная часть спектра (берется со знаком минус, 0 - 0,3 Гц), а в качестве рабочей используется высокочастотная часть спектральной плотности сигнала 0,3 ( Е с 0,7 Гц, для 5 1 ) 0,7 Гц спектральная платность 5(Ф) -, О.Введение в схему регулирования дифференцированного сигнала по расходу транспортирующего агента обес печивает существенное повышение точ;ности регулирования в переходных режимах.На чертеже изображена блок-схема устройства. 5Устройство содержит регулятор 1 с регулирующим органом 2 подачи исходного материала и задатчиком датчик 4 активной мощности приводного двигателя блок 5...

Номер патента: 939866

Опубликовано: 30.06.1982

Авторы: Баллод, Тверской, Шелыгин

МПК: F23D 5/02

Метки: барботажная, горелка

...патт 0 рубком 6, а также эрлифтом 7 с топливнойемкостью 8, Барботажная решетка 2 установлена в корпусе 1 горизонтально, топливнаяемкость 8 расположена в нижней части воз.духораздающей полости 3 и подключена к 5 топливоподающему патрубку 6, а барботажнаяванна 5 сообщена с последним через топливную емкость 8 и эрлифт 7 и снабжена переливной трубой 9, нижний участок которойрасположен в топливной емкости В, Горелка 20снабжена также регулятором; 10 уровня.Устройство работает следующим образом.При работе гоелки уровень топлива втопливной емкости 8 поддерживается регуля.939866 ИПИ Заказ 4640/56 Тираж 598 Подписн нал ПНП "Патент", г. Ужгород, ул. Проектная,тором 10 уровня с точностью й 10 мм. При работе на легких топливах используется...

Номер патента: 922435

Опубликовано: 23.04.1982

Авторы: Баллод, Бахирев, Тверской, Шелыгин

МПК: F23N 1/02

Метки: горения, смеси, топливовоздушной

...и, жидкого топлива, а также барботвжную решетку 5, Нвд барботажной решеткой 5 размещена ванна 6 барботвжа, выше которой установлен коллектор 7 вторичного воздуха, Ванна 6 барботажа снабжена датчиком 8 уровня, подключенным к блоку 8 управле. ния, сблокированному с вентилем 10, установленным на патрубке 4 для подачи жидкого топлива.При работе горелки топливо подают в ванну 6 барботажа через патрубок одновременно с подачей через патруб 3 воды. Первичный воздух поступает под барботажную решетку 5 и перемешивает топливоводяную смесь, образуя эмульсию, Вода, находящаяся в капель квх эмульсии, при прогреве их после воспламенения вскипает и разрушает кап922435 4 равном 5-20% весового расхода топливо- воздушной смеси. Составитель Э....

Номер патента: 916902

Опубликовано: 30.03.1982

Авторы: Баллод, Демидов, Тверской, Шелыгин

МПК: F23N 3/00

Метки: тепловой, установки

...ниже 25% устанавливают площадь зеркала барботажа 9=О,25 ., с диапазоном плавного регулирования нагрузки 25-1 2%. При увеличении нагрузки до номинальной площадь зеркала изменяют в обратномпорядке.Таким образом, при каждом участииобщего диапазона 100-12% регулиромГния достигается экономичная работаустановки, характеризующаяся высокимкачеством подготовки и сжигания первичЙой топливо-воздушной смеси, благодарясохранению оптимальных значений скорости барботажа (расхода первичного воздухана единицу площади барботажной решетки)и уровня топлива в горелке,3 9169Указанная цель достигается тем, что:устанавливают диапазоны регулирования, измеряют текущую нагрузку установки и при переходе нагрузки из одного диапазона в другой дискретно изменяют...

Номер патента: 907345

Опубликовано: 23.02.1982

Авторы: Баллод, Бахирев, Бернадинер, Гудзюк, Шелыгин

МПК: F23G 7/04

Метки: жидких, отходов, сжигания

...решетки в слой 5 50 15 20 25 30 З 5 40 45 50 отходов подают барботажный агент. За счет вертикального прохождения барботажного агента через слой пузыри газовой фазы увлекают со дна слоя к его поверхности компоненты жидкого отхода и стоков. Вокруг осей барботажной решетки образуется множество подъемно-опускных циркуляционных контуров жидкой фазы, способствующих интенсивному перемешиванию стоков и отхода в слое и получению стойкой эмульсии с концентрацией стоков в слое эмульсии в пределах 0,2 - 0,4 кг/кг. В результате разрушения поверхностных пузырей в надслоевое пространство барботажным агентом выносятся капли эмульсии широкого фракционного состава. Крупные капли сепарируются обратно в слой. Капли размером менее 500 мкм поступают в...

Номер патента: 895932

Опубликовано: 07.01.1982

Авторы: Баллод, Гудзюк, Засыпкин, Савин, Тверской, Тренин, Шелыгин

МПК: C03B 5/16

Метки: печь, стекловаренная

...скорость позволяет уменьшить воздействие продуктов сгорания на огнеупоры и уменьшитьобъем камеры горения печи. Формула изобретения1.Стекловаренная печь, содержащая ванну, свод и горелочное устройствожидкого топлива, о т л и ч а ю -щ а я с я тем, что, с целью повышения качества стекломассы и продлениясрока службй печи эа счет обеспечения плоскофакельного настильного горения жидкого топлива, горелочноеустройство выполнено в виде соединений с сепаратором барботажной камеры,в которую введены отделенные от нее перегородкой сопла короба вторичного воздуха, причем длина перегородки составляет 0,75-1,0 ширины ванны.2. Печь по и. 1, о т л и ч а ю - щ а я с я тем, что сопла вторичного воздуха расположены на уровне окружки ванны.3Печь по...

Номер патента: 859767

Опубликовано: 30.08.1981

Авторы: Баллод, Тверской

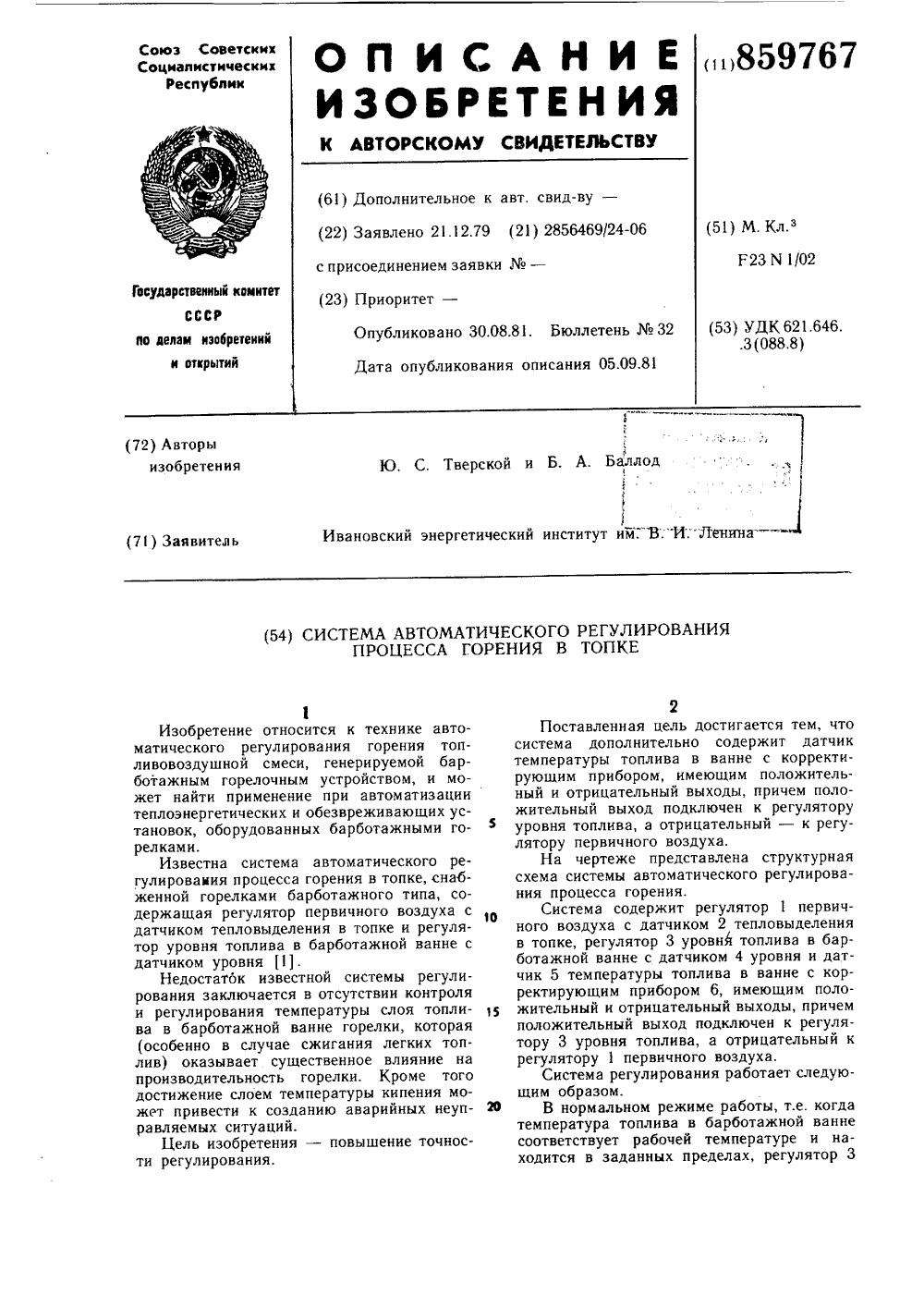

МПК: F23N 1/02

Метки: горения, процесса, топке

...в барботажной ванне с датчиком 4 уровня и датчик 5 температуры топлива в ванне с корректирующим прибором 6, имеющим положительный и отрицательный выходы, причем положительный выход подключен к регулятору 3 уровня топлива, а отрицательный к регулятору 1 первичного воздуха.Система регулирования работает следующим образом.В нормальном режиме работы, т.е. когда температура топлива в барботажной ванне соответствует рабочей температуре и находится в заданных пределах, регулятор 3859767 Формула изобретения Составитель В. Назаров Редактор Е. Лушникова Техред А. Бойкас Корректор Н. Швыдкая Заказ 7521/59 Тираж 606 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д, 4/5...

Номер патента: 850990

Опубликовано: 30.07.1981

Авторы: Баллод, Бахирев, Бернадинер, Гудзюк, Шелыгин

МПК: F23G 7/04

Метки: горючих, обезвреживанияжидких, огневого, отходов

...ванны 1 выполнены в виде усеченного конуса 3, то поперечное сечениегазо-жидкостного слоя по высоте барботажной ванны 1 непрерывно уменьшается, что постепенно увеличивает повысоте слоя скорость барботажногоагента, При нэпрерывном повышениипо высоте ванны 1 скорости барботажного агента от 0,25-0,3 м/с (на поверхности решетки 2) до И=1,01,5 м/с (на поверхности слоя) происходит постепенный переход по высотеслоя от барботажного режима (в нижней части ванны 1) к режиму структурированной ячеистой пены (в верхнейчасти слоя), при этом пена на поверхности слоя состоит из пузырей барботажного агента размером 0,005-0,01 м,разделенных пленками жидкого отходатолщиной менее 100 мкм,В результатеразрушения поверхностных пузырей всепарационную...

Номер патента: 834374

Опубликовано: 30.05.1981

Авторы: Баллод, Бахирев, Бернадинер, Гудзюк, Шелыгин

МПК: F23G 7/04

Метки: горючих, обезвреживанияжидких, огневого, отходов

...Слой жидкого отхода продувают барботажным агентом в копичестве по условию отсутствия утечки жидких компонентов в поступающий слой потока газовой фазы таким образом, чтобы скорость барботажного агента в нижней части слоя была порядка 0,25- 0,3 м/с. В результате этого в слое создается барботажный режим, характеризующийся раздельным существованием пузырей газа в жидкой фазе. Прохождение барботажного агента через слой отходов организуют так, что его скорость ло высоте газо-жидкостного слоя постепенно увеличивают до значения ее на выходе из слоя 1,4-1,5 м/с (например за счет непрерывного уменьшения поперечного сечения газо-жидкостного слоя). При этом на поверхности слоя образуется тонкостенная мелкоячеечная пена, являющаяся генератором...

Номер патента: 814463

Опубликовано: 23.03.1981

Авторы: Баллод, Бузбородов, Колесов, Кукушкина, Тверской

МПК: B02C 25/00

Метки: загрузкимельницы, исходным, материалом

...напора воздуха и дифференциатор, причем датчик напоравоздуха подключен к первому входу измерителя, второй вход которого соединен с эадатчиком, третий вход измерителя соединен с выходом датчика расхода воздуха, который подключен квходу дифференциатора,вподключен к первому входвторой вход которого соходом измерителя.На 4 ертеже представлеустройства.Устройство содержит регулятор 1,измеритель 2, датчик 3 расхода воздуха, датчик 4 напора воздуха, дифференциатор 5, задатчик 6 и исполнительныймеханизм 7,Устройство работает следующимобразом.Сигналы от датчиков 3,4 и эадатчи"ка .6 поступают на измеритель 2 регулятора 1, где суммируются в противофазе. Такое суммирование позволяет выделить полезный сигнал о загрузке мель.ницы. При этом задающий...

Номер патента: 794299

Опубликовано: 07.01.1981

Авторы: Баллод, Круглов, Кукушкина, Панченко, Тверской

МПК: F23N 1/02

Метки: горения, двухпоточных, парогенераторов, регулированияпроцесса, шахтно-мельничныхтопках

...соответствующий датчик 16 расхода первичного воздуха на мельницу через размножители сигналов 17. 25 Выход регулятора 3 присоединен к регулирующему органу 18 расхода первичного воздуха в каждую мельницу.Регулятор 4 расхода сырого топлива снабжен датчиком 19 загрузки мельницы и 50 дифференциатором 20, вход которого соединен с датчиком 16 через размножители сигналов 17. Регуляторы 4 подключены к соответствующим питателям 21 сырого угля в мельницу. 35К входу регулятора 5 расхода общего воздуха подключены датчик 22 расхода общего воздуха, сумматор 23, с присоединенными к его входу датчиками 16 расхода первичного воздуха через размножители 17 40 и дифференциатор 24, вход которого соединен с датчиком 13 суммарного расхода питательной воды...
