Система автоматического регулирования процесса горения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

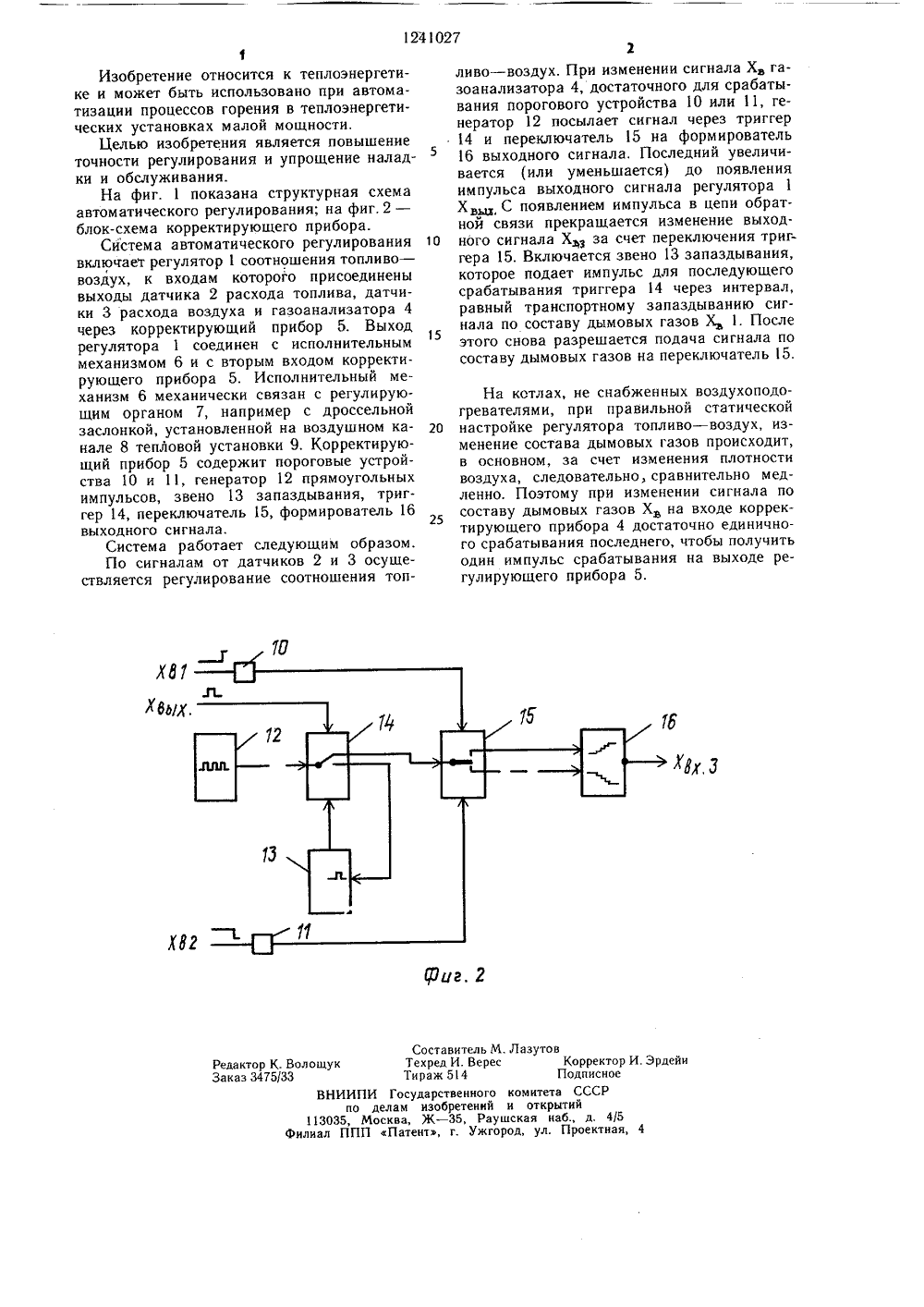

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 4 Г 23 Х 1 02 13,БРЕТЕНИ ЕЛЬСТВ 4 ь е. ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ ОПИСАНИЕ К АВТОРСКОМУ С(54) (57) СИСТЕМА АВТОМАТИЧЕСКОГОРЕГУЛИРОВАНИЯ ПРОЦЕССА ГОРЕНИЯ в топке котлоагрегата, содержащая регулятор соотношения топливо - воздух и газоанализатор, отличающаяся тем,что, с целью повышения точности регули,80124102 рования, упрощения наладки и обслуживания, она дополнительно содержит корректирующий прибор, имеющий звено запаздывания, генератор прямоугольных импульсов, триггер, переключатель и формирователь выходного сигнала, причем выход газоанализатора соединен через переключатель с входом формирователя выходного сигнала, соединенного с входом регулятора соотношения, выход которого соединен с одним входом триггера, а другой вход последнего подключен к выходу звена запаздывания, выход генератора прямоугольных импульсов соединен с тактовым входом триггера, один выход которого соединен с тактовым входом переключателя, а другой - с входом звена запаздывания.1241027 Х 6 Х. Ъ.з ХЮ Составитель М. Лазутов Техред И. Верес Корректор И. Эрдейн Тираж 514 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор К. Вол ошукЗаказ 3475/33 1Изобретение относится к теплоэнергетике и может быть использовано при автоматизации процессов горения в теплоэнергетических установках малой мощности,Целью изобретения является повышение точности регулирования и упрощение наладки и обслуживания.На фиг. 1 показана структурная схема автоматического регулирования; на фиг. 2 - блок-схема корректирующего прибора.Система автоматического регулирования включает регулятор 1 соотношения топливо - воздух, к входам которого присоединены выходы датчика 2 расхода топлива, датчики 3 расхода воздуха и газоанализатора 4 через корректирующий прибор 5. Выход регулятора 1 соединен с исполнительным механизмом 6 и с вторым входом корректирующего прибора 5. Исполнительный механизм 6 механически связан с регулирующим органом 7, например с дроссельной заслонкой, установленной на воздушном канале 8 тепЛовой установки 9. Корректирующий прибор 5 содержит пороговые устройства 10 и 11, генератор 12 прямоугольных импульсов, звено 13 запаздывания, триггер 14, переключатель 15, формирователь 16 выходного сигнала.Система работает следующим образом.По сигналам от датчиков 2 и 3 осуществляется регулирование соотношения топ 2диво в возд. При изменении сигнала Хи газоанализатора 4, достаточного для срабатывания порогового устройства 10 или 11, генератор 12 посылает сигнал через триггер 14 и переключатель 15 на формирователь 16 выходного сигнала. Последний увеличивается (или уменьшается) до появления импульса выходного сигнала регулятора 1 Х ы С появлением импульса в цепи обратной связи прекращается изменение выход ного сигнала Хиз за счет переключения триггера 15. Включается звено 13 запаздывания, которое подает импульс для последующего срабатывания триггера 14 через интервал, равный транспортному запаздыванию сигнала по составу дымовых газов Х 1. После 15этого снова разрешается подача сигнала по составу дымовых газов на переключатель 15. На котлах, не снабженных воздухоподогревателями, при правильной статической 20 настройке регулятора топливо - воздух, изменение состава дымовых газов происходит, в основном, за счет изменения плотности воздуха, следовательно, сравнительно медленно. Поэтому при изменении сигнала по 25составу дымовых газов Хи на входе корректирующего прибора 4 достаточно единичного срабатывания последнего, чтобы получить один импульс срабатывания на выходе регулирующего прибора 5.
СмотретьЗаявка
3834292, 11.12.1984
ПРОЕКТНЫЙ И НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ "МОСГАЗНИИПРОЕКТ"
КАНИН ГЕННАДИЙ ФЕДОРОВИЧ, ЛАПШИН БОРИС МИХАЙЛОВИЧ, ЛОБЗИН ИГОРЬ РОМАНОВИЧ, РИДЕР КИРИЛЛ ФЕДОРОВИЧ, ЩУРКИН ЕВГЕНИЙ НИКОЛАЕВИЧ
МПК / Метки
МПК: F23N 1/02
Опубликовано: 30.06.1986
Код ссылки
