F16C 33/38 — сепараторы шариковых подшипников

Номер патента: 783499

Опубликовано: 30.11.1980

Автор: Коряковцев

МПК: F16C 33/38

Метки: радиально-упорный, шарикоподшипник

...повы шение надежности шарикоподшипника эа счет увеличения жесткости сепаратора.указанная цель достигается тем, что сепаратор снабжен дополнительным кольцевым ребром жесткости, а в средней части наружного кольца выполнена кольцевая канавка, в которой размещено дополнительное ребро жесткости.На чертеже изображен предлагаемый подшипник в разрезе. 30 2Шарикоподшипник содержит внутреннее 1 и наружное 2 кольца, тела качения 3, размещенные-в сепараторе 4,ребро жесткости 5, размещенное в кольцевой канавке б внутреннего кольца 1,и дополнительное ребро жесткости 7,размещенное в кольцевой канавке 8наружного кольца 2. Для удобства сборки сепаратор 4 имеет разъем 9, расположенный в среднем сечении сепаратора 4.Надежность и долговечность...

Номер патента: 796509

Опубликовано: 15.01.1981

Авторы: Барышникова, Иванников, Кекух, Морозов

МПК: F16C 33/38

Метки: качения, подшипник

...746/5писное ВНИЙПИ Зака тираж 871 Формула изобретения Подшипник качения, содержащий наружное и внутреннее кольца, размещенный между ними сепаратор с гнездами и расположенными в них шариками, а также с кольцевыми выступами на нецентрирующей поверхности и центральной канавкой, выполненной между этими выступами, о т л и ч а ю щ ий с я тем, что, с целью улучшения условий смазки в зонах контакта тел качения с гнездом сепаратора путем предотвращения воэможности разрыва масляной пленки, на выступах в местах пересечения центральной канавки с каждым гнездом выполнены скосы, образующие грани, касательные к шаровой поверхности тел качения,Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР 9 512319, кл. Е 16 С...

Номер патента: 806919

Опубликовано: 23.02.1981

Авторы: Бурмистров, Морозов

МПК: F16C 33/38

Метки: качения, под-шипника, самосмазывающийся, сепаратор

...формальдегидной смолой, и обеспечивающий поглощение смазки в количестве 8- 10 вес.В полусепараторов. Сепаратор армирован кольцевыми накладками, прикрепленными к торцам полусепараторов алюминиевыми заклепками. Материал полусепараторов имеет низкие механические свойства, поэтому перемычки между гнездами для тел качения должны иметь большую ширину и площадь поперечного сечения. Несмотря на армирование, сепаратор не имеет достаточной прочности и непригоден для крупногабаритных подшипников с телами качения малого диаметра.В виду низкой теплопроводности и термостойкости материала, сепаратор ,не обеспечивает отвод тепла иэ эон трения и не может обеспечить работоспособность подшипниковых узлов приповышенных температурах, высоких...

Номер патента: 834364

Опубликовано: 30.05.1981

Авторы: Глодин, Елисеенко, Пшеничкин, Смирнов

МПК: F16C 33/38

Метки: подшипникакачения

...приработку, а затем эти поверхности равномерно покрывают неотвердевающим антифрикционным материалом..П р и м е антифрикционный материал одержащий вес.Е; гр 8, сви834364 фформула изобретения териалои, вручную прокручивают одно кольцо относительно другого до равномерного распределения антифрикцион-: ного материала по поверхности. После этого проводят термообработку до ото 5 вердения покрытия при 180 С в течение 1 ч или выдерживают на воздухе 24 ч. Затем подшипник прирабатывают путем его вращения в течение 1 мин с частотой 100 об/мин. После приработ ки на покрытие наносят незатвердевающий антифрикционный материал и равномерно распределяют его по покрытию. Впрессовывают в подшипник основной антифрикционный материал в виде сме- . 15 си,...

Номер патента: 838129

Опубликовано: 15.06.1981

Авторы: Барановский, Дробышев, Черепанов

МПК: F16C 33/38

Метки: качения, подшипника, сепаратор

...телами 2 качения, размещенными между кольцами 3 и 4 подшипника, причем элементы сепаратора выполнены в виде пластин. Каждая пластина может быть выполнена как в виде кольцевого сектора, так и с прямолинейными образующими, параллельными продольной оси симметрии 00. На короткой стороне каждой пластины вдоль ее продольной оси симметрии 00 выполнен открытый паз 5, а на противоположной стороне выполнен симметрично выступ б. В центре симметрии каждой пластины перпендикулярно ее широким .поверхностям 7 и 8 выполнено отверстие 9 для размещения тела качения (шарика), на этих поверхностях расположены канавки 10, параллельные продольной оси симметрии. Пластины сочленены таким образом, что выступ б однойпластины входит в открытый паз 5...

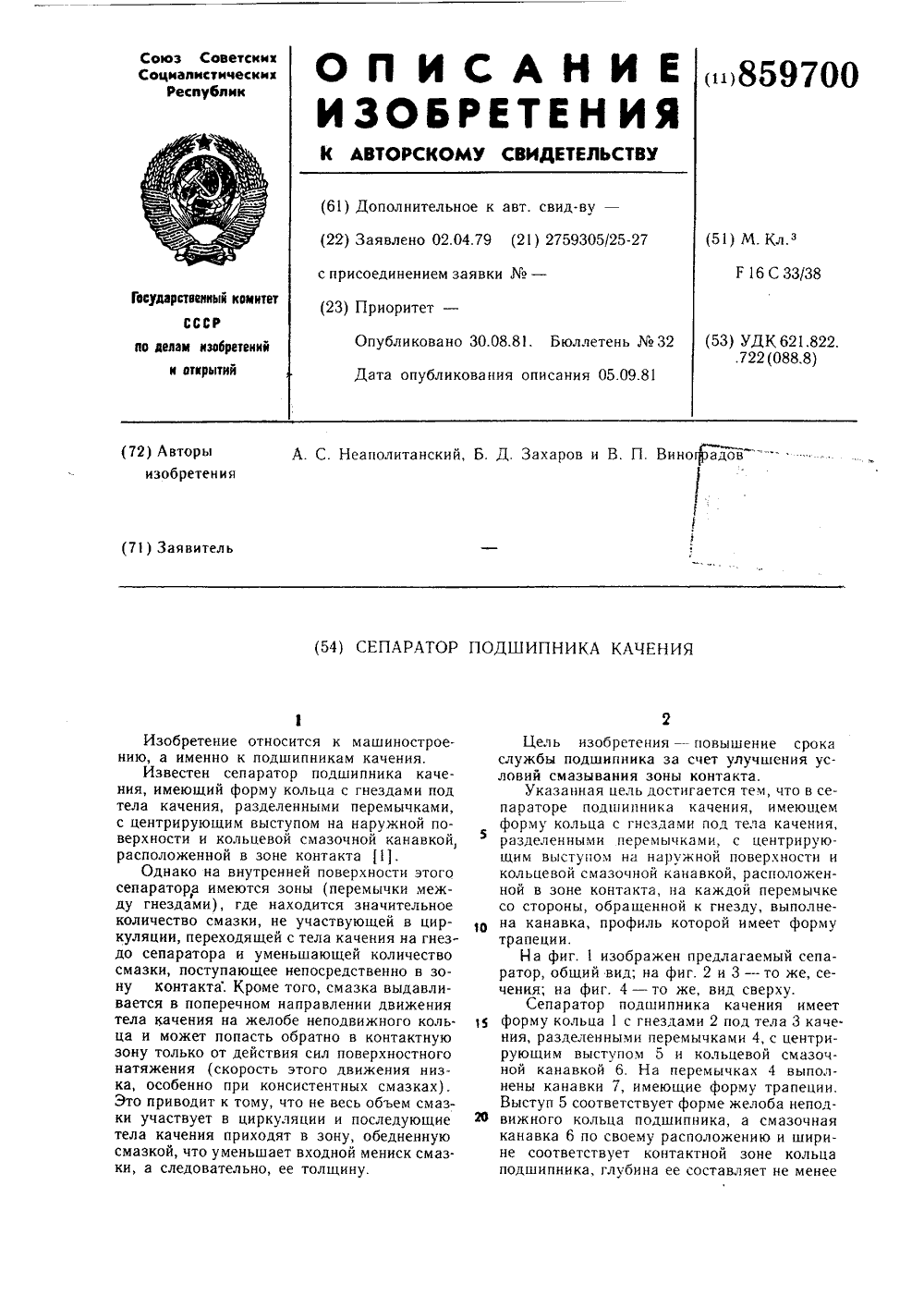

Номер патента: 859700

Опубликовано: 30.08.1981

Авторы: Виноградов, Захаров, Неаполитанский

МПК: F16C 33/38

Метки: качения, подшипника, сепаратор

...канавки 7, имеющие форму трапеции.Выступ 5 соответствует форме желоба непод вижного кольца подшипника, а смазочнаяканавка 6 по своему расположению и ширине соответствует контактной зоне кольца подшипника, глубина ее составляет не менее0,1 мм. Канавки 7 имеют ширину 0,5 диаметра тела качения и конусность их выбирается таким образом, что основания канавок смежных гнезд касаются друг друга на внутренней поверхности сепаратора. Базирование сепаратора осуществляется по желобу неподвижного кольца. Поверхность открытого желоба с отсутствующим бортиком выполнена цилиндрической, остальные поверхности бортиков колец и ответные поверхности сепаратора выполнены конусными. Упомянутые канавки могут иметь цилиндрическую форму.Использование...

Номер патента: 868159

Опубликовано: 30.09.1981

Авторы: Еремин, Кузнецов, Мурашкин, Поликарпов

МПК: F16C 33/38

Метки: сепаратор, шарикоподшипника

...до наружной поверхности полусепаратога Ъ меньше расстояния от центра сферы гнезда до внутренней поверхности полусепаратора, т.е. Ъс ( Ъс а глубина выступа Ъ сферы гнезда у внутренней поверхности больше глубины выступа исферы гнезда у наружной поверхности полусепараторв, т.е. Ъв)ЬиТакая асимметричная конструкция сферического гнезда обеспечивает базирование сепаратора на нижние шарики при горизонтальном положении оси вращения подшипника, обеспечивает зазор Ь между верхними шариками и кромками гнезд сепаратора, а угол контакта А между горизонтальной осью, проходящей через центр шарика, и линией, проходящей через точку контакта шарика с внутренней кромкой гнезда сепаратора, более 18о (фиг. 1). Кроме того, обеспечивается возможность...

Номер патента: 872826

Опубликовано: 15.10.1981

Автор: Баканов

МПК: F16C 33/38

Метки: качения, подшипника, сепаратор

...контакта находятся в соприкосновении направляющие бурты 3 и 4 сепарирующих ролико 1. Наличие же смещения центров масс и осей вращения 004 сепарирующих роликов вызывает попеременное соприкосновение направляющих буртов 3 й 4 с йоверхностями 5 и б качения Этим обеспечивается принудительная само- смазка подшипника качения и увеличивается срок службы последних. формула изобретения 1. Сепаратор подшипника качения,состоящий из сепарирующих желобчатыхроликов с направляющими буртиками,о т л и ч а ю щ и й с я тем, что, сцелью увеличения срока службы подшипника, направляющие буртики сепарирующего ролика выполнены с разныминаружнымидиаметрами, а ось его вращения расположена под углом к осиподшипника.2. Сепаратор по п.1, о т л и -ч а ю щ и й с я...

Номер патента: 903604

Опубликовано: 07.02.1982

Автор: Краснова

МПК: F16C 33/38

Метки: качения, направляющих, перемещения, поступательного, сепаратор

...не позволяет осуществить легшее разборку сепарато-ного перемещения, состоящего из двух соединенных полусепараторов, в которых выполнены соосные гнезда для размещения тел качения - шариков, поперечное сечение каждого полусепаратора выполнено в форме равнобедренного треугольника, при этом полусепараторы совмещены друг с другом своими основаниями.На фиг. 1 изображен сепаратор, общийвид, сбор; на фиг. 2 - вид на пласо тину со стороны плоскости разъема; нафиг. 3 - разрез А - А на фиг. 1 (шарик условно не показан); на фиг. 4 - сепаратор с шариками, установленный в направляющих качения поступательного перемещения, вид сбоку.5 Сепаратор содержит две иде тины 1 и 2 с выполненными в рическими углублениями 3, ви рыми эти пластины...

Номер патента: 912965

Опубликовано: 15.03.1982

Авторы: Зеленцов, Лейтес, Харитонов

МПК: F16C 33/38

Метки: качения, подшипника, сепаратор

...пластиненительное гнездо для телдо предыдущей пластиньполнительным гнездом птины, а замковые лапкитины соединены с кромного гнезда последующеи По меньшей мере одна из пластин сепаратора снабжена компенсирующим элементом, в виде гофра, расположенного между гнездами,На фиг. 1 изображми качения, вид сбоку;вид сверху; на фиг. 3фиг. 2; на фиг. 4пластины; на фиг, 5на перемычке пластины.Сепаратор состоит из одна с другой пластин, а каж выполнена в виде соединен ой 1 колец 2 и 3 с гнездами цо 3 имеет замковые лапки 6 и 3 имеют элементы 7 фикса качения 8.На перемычке 1 о кольких пластин выполнен ком элемент в виде гофра 9.Сборка сепаратора заключается в следующем.В гнездо 5 кольца 3ками 6 помещается телосируемое элементом 7, Ннадевается...

Номер патента: 996760

Опубликовано: 15.02.1983

Автор: Маков

МПК: F16C 33/38

Метки: направляющих, сепаратор, шариковых

...в виде ленты, навитой по спирали.Кроме этого, лента может быть выполнена профильной в сечении для скрепления витков между собой.На фиг. 1 изображен предлагаемый сепаратор; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - вариант исполнения сепаратора из профильной ленты в сечении и со скрепленными винтами, общий вид; на фиг. 4 - сечение Б-Б на фиг. 3. Сепаратор состоит из корпуса 1, выпол 5ненного в виде ленты, навитои пО спирали,в витках которой сделаны отверстия 2, гдеподвижно закреплены пуклями шарики(фиг. 1 и 2). Вариант исполнения сепаратора (фиг. 3 и 4), Витки корпуса этого сепаратора в сечении выполнены профильными и при навивке выступ одного витка входит в паз другого, Такое исполнение позволяет сделать жесткий сепаратор....

Номер патента: 1059303

Опубликовано: 07.12.1983

Авторы: Григорьев, Ивашов, Некрасов, Папцов, Степанчиков

МПК: F16C 33/38

Метки: качения, подшипника, сепаратор

...близким к изобретению является сепаратор, состоящий из металлического кольца и самосмазываюгцихся элементов 2,Недостатком сепаратора подшипника качения является невозможность обеспечения надежной работы подшипника в качательном режиме, так как самосмазываюшие элементы не обеспечивают смазку дорожек качения.Цель изобретения - повышение надежности в работе.Посталенная цель достигается тем, что в сепараторе подшипника качения, состоящем из металлического кольца и самосмазывающихся элементов, самосмазывающиеся элементы выполнены в виде двух концентрично расположенных колец с отверстиями для тел качения, а металлическое кольцо установлено между этими кольцами и выполнено с радиальными разнонаправленными гофрами,...

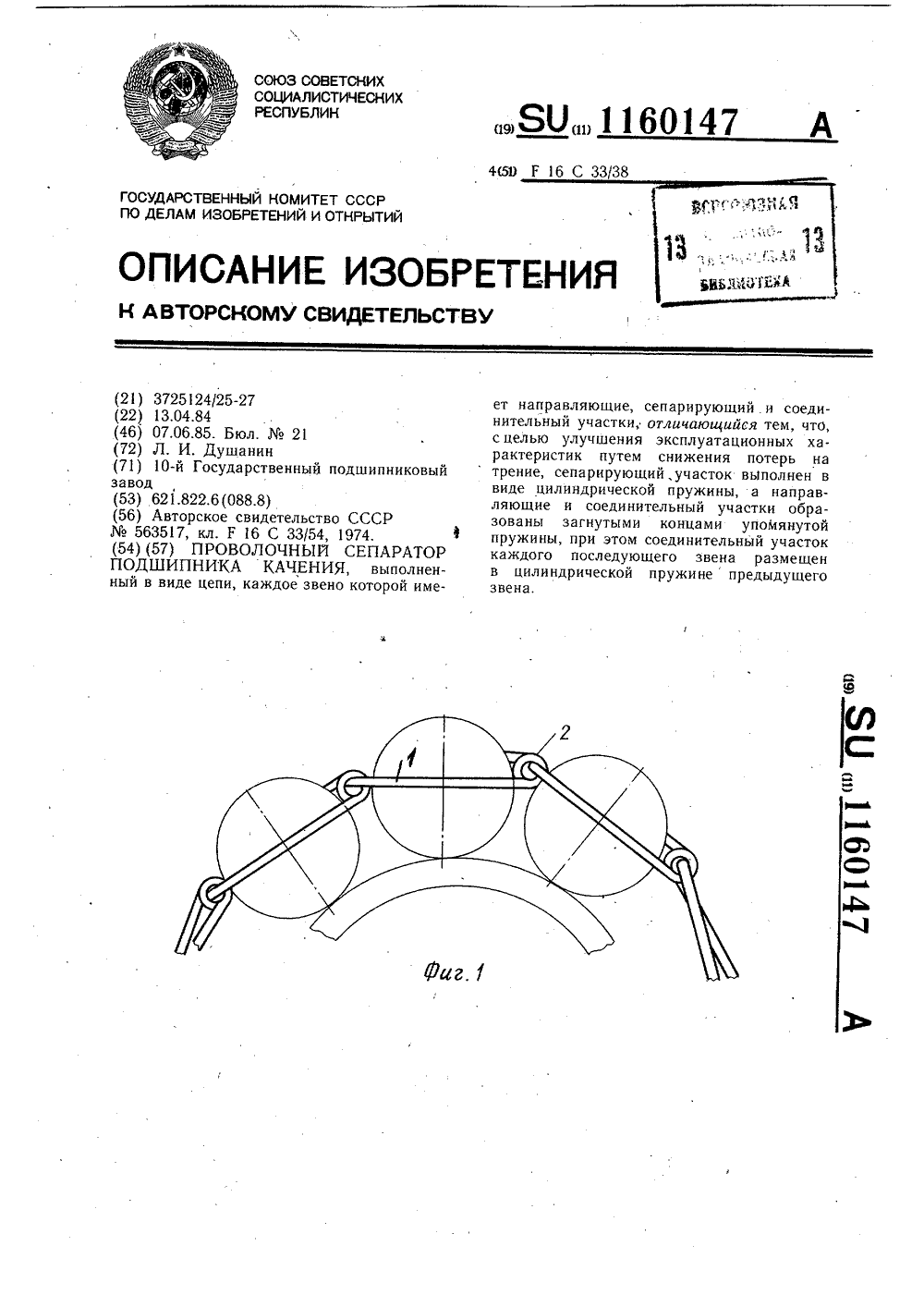

Номер патента: 1160147

Опубликовано: 07.06.1985

Автор: Душанин

МПК: F16C 33/38

Метки: качения, подшипника, проволочный, сепаратор

...3 участки образованы загнутыми концами пружины, при этом соединительный участок 3 каждого последующего звена размещен в цилиндрической пружине предыдущего звена.При вращении тел качения каждое из них контактирует одной своей поверхностью с винтовыми цилиндрическими наружными поверхностями пары соответствующих соседних пружин 2, а другой - с отогнутыми в направлении навивки участками концов одной из них, При этом полукольцевые перегибы концов каждой пружины 2 смягчают передаваемые телами качения ударные нагрузки на сепаратор и способствуют гашению вибраций в подшипнике.При таком выполнении проволочногосепаратора подшипника качения, а каждого сепарирующего элемента в виде цилиндрической пружины обеспечивается уменьшение общей площади...

Номер патента: 1218190

Опубликовано: 15.03.1986

Авторы: Зубов, Зубова

МПК: F16C 33/38

Метки: качения, подшипника, сепаратор

...осями которого равно косинусу угла между плоскостью торца и плоскостью, перпендикулярной к оси полого цилиндра.1218190 Заказ 1120/47 Тираж 7 НИИ дписн тент", г,ужг ул.Проектная, 4 фИзобретение относится к машиностроению, в частности к подшипникам качения.Целью изобретения является расширение технологических возможностей. На фиг. 1 показан трехшариковый подшипник с предлагаемым сепаратором, поперечный разрез; на фиг. 2 - то же, продольный разрез; на фиг. 3 - подшипник с уменьшенным числом шариков и предлагаемым сепаратором, поперечный разрез. Предлагаемый сепаратор выполнен в виде полого цилиндра 1 с расширенным пазом 2 для свободного прохода цапфы вала 3 или внутреннего кольца подшипника.Каждый торец 4 сепаратора выполнен скошенным к...

Номер патента: 1250751

Опубликовано: 15.08.1986

Авторы: Курносов, Прозоров

МПК: F16C 33/38

Метки: направляющих, сепаратор, шариковых

...шариками и снижается металлоемкость корпуса. Более плотное расположение шариков в сепараторе позволяет значительно повысить грузоподъемностьопоры при тех же габаритных размерах, что увеличивает срок службынаправляющих качения,риг. Ч Составитель Г.КузнецоваТехред О,Гортвай Корректор М.Шароши Редактор 1 П.Середа Заказ 4390/29 Тираж 777 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к машиностроению а именно к сепараторам подшипника качения.Целью изобретения является повышение грузоподъемности и уменьшение металлоемкости.На фиг,1 изображен сепаратор, общий вид; на фиг.2 -...

Номер патента: 1295060

Опубликовано: 07.03.1987

Авторы: Демидович, Егоров, Зайденштейн, Кочман, Черноглазов

МПК: F16C 33/38

Метки: гтд, подшипников, сепараторы

...светлого цинка,Осаждение черного цинка осуществляется при рН 5,0; катодная плотность тока 2,5 А/дм и С=18 С из электролита состава, г/л:Водный сульфат цинка 250Добавка КСХИ - 041 5Осаждение светлого цинка осуществляется при рН 6,0; катодная плотность тока 1 А/дм и 1: 20 С из электролита состава, г/л:Окись цинка 10Хлорид аммония 200Добавка МЕСХИ - 041 8Вначале на поверхность металла - катода осаждается обычнцй светлый цинк, как результат разряда ионов Еп . Поскольку их восстановление иэ электролита происходит совместно с разрядом ионов водорода, прикатодный слой подщелачиваегся. При достижении в прикатодиом слое достаточной концентрации ОНионов на поверхности электрода происходит выпадение гп (он),.При дальнейшем протекании электролиза...

Номер патента: 1328597

Опубликовано: 07.08.1987

Автор: Бурков

МПК: F16C 33/38

Метки: качения, подшипника, сепаратор

...предприят Хромо Редактор Н. Егорова Заказ 3470/40 ВНИИПИ Государств 113035, ректор М. Шарошписноеетений и открыти4/5, ул, Проектная,делам изо ая наб., , г. Уткгор Производственно-пол Изобретение относится к машиностроению, в частности к подшипникам качения.Цель изобретения - увеличение долговечности шарикоподшипника.На фиг. 1 показан шарикоподшипник с предлагаемым сепаратором; на фиг. 2 - сечение А - А на фиг. 1.Шарикоподшипник содержит внутреннее 1 и наружное 2 кольца, шарики 3 и сепаратор 4,Шарикоподшипник работает следую 1 цим образом.При вра 1 цении внутреннего кольца шарики, подпружиненные в осевом направлении в шахматном порядке, за счет сме 1 цения смежных гнезд сепаратора, выполненного из упругого материала, перемещаются в...

Номер патента: 1355788

Опубликовано: 30.11.1987

Авторы: Лукичев, Полетаев, Реутов

МПК: F16C 33/38

Метки: сепаратор, шарикоподшипника

...из двух полусепараторовзаключается во взаимном ориентировании полусепараторов 6 и 7 друг относительно друга, наложении их другна друга и скреплении их посредством раздачи металла свода 8 пустотелого соединительного выступа 3полусепаратора 7, сформированногоиз центральной части перемычки ивыступающего из отверстия второгополусепаратора 6, за его перемычкипосредством перемещения пуансонов9 и 10,Соединительные элементы полусепаратора в виде пустотелых выступовсводчатой формы, преимущественнопредлагается выполнять с наружнымдиаметром пустотелых выступов, равным не менее 1,6 5, толщиной стенкипустотелых выступов - не менее0,2 5 и высотой - не менее 1,0 5,где 5 - толщина полусепаратора. Это5позволяет осуществить самоцентрирование...

Номер патента: 1441092

Опубликовано: 30.11.1988

Авторы: Ваксенбург, Гвоздев, Ромашкин, Соболев, Стыллер

МПК: F16C 33/38

Метки: качения, подшипник

...вставки.Подшипник качения содержит съемную вставку 1, охватывающую сепаратор 2 и имеющую кольцевую часть 3, заполняющую пространство между наружным 4 15 и внутренним 5 кольцами.На кольцевой части 3 вставки имеются волнообразные выступы 6 в количестве, кратном числу тел качения, размещаемые во впадинах сепаратора 2 20 и удерживающие вставку от проворачивания. По сторонам выступов 6 выполнены попарно расположенные торцовые отогнутые в сторону колец лепестковые выступы 7 в количестве, кратном чис лу тел .качения, размещаемые в жело-, бах наружного и внутреннего колец между шариками и препятствующие выпадению вставки. Предложенный подшипник, содержащий съемные вставки, позволяет надежно защищать подшипник от загрязнения,заменять в...

Номер патента: 1490331

Опубликовано: 30.06.1989

Авторы: Дубровский, Котурга, Любимов, Толстов

МПК: F16C 19/00, F16C 33/38

Метки: качения, подшипник

...собой соединительным устройством торцовых шайб с выступами, направленными навстречу друг другу, и твердосмаэочный антиАрикционный заполнитель, о т л и ч а ю щ и й с я тем, что, с целью повышения долговечности, 1соединительное устройство выполнено в виде расположенных на взаимно обращенных друг к другу сторонах шайб консольных гибких пластин, выполненных за одно целое с шайбами, на одних свободных концах пластин выполнены сквозные пазы, а ответные им концы других пластин выполнены с отбортовкой, установленной в упомянутых сквозных пазах, при этом твердосмазоч. ный антифрикционный заполнитель расположен между шайбами сепаратора,2, Подшипник по п.1, о т л и ч а ю щ и й с я тем, что на торцовых поверхностях шайб выполнены сквозвык окна...

Номер патента: 1495546

Опубликовано: 23.07.1989

Авторы: Доубал, Комонь

МПК: F16C 33/38

Метки: качения, подшипника, сепаратор

...сепараторы, торцовая поверхность которых контактирует с торцом направляющей детали, расположенной вне подшипника, в результате чего при работе узла возникает значительное гидродинамическое трение между обеими поверхностями и значительно ухудшается эффективность работы редуктора (патент ФРГ2633628, кл. Р 16 С 33/38, 1978).В предлагаемом сепараторе эти недостатки устраняются тем, что на торце сепаратора со стороны генератора выполнен осевой кольцевой выступ, между которым и фланцем редуктора образован зазор, причем внутренний диаметр кольцевого выступа равен внутреннему диаметру сепаратора, а ширина выступа меньше ширины сепаратора. относится к машиностроесепаратора подшипника р шари кового. На торце роны генератора волн выцевой...

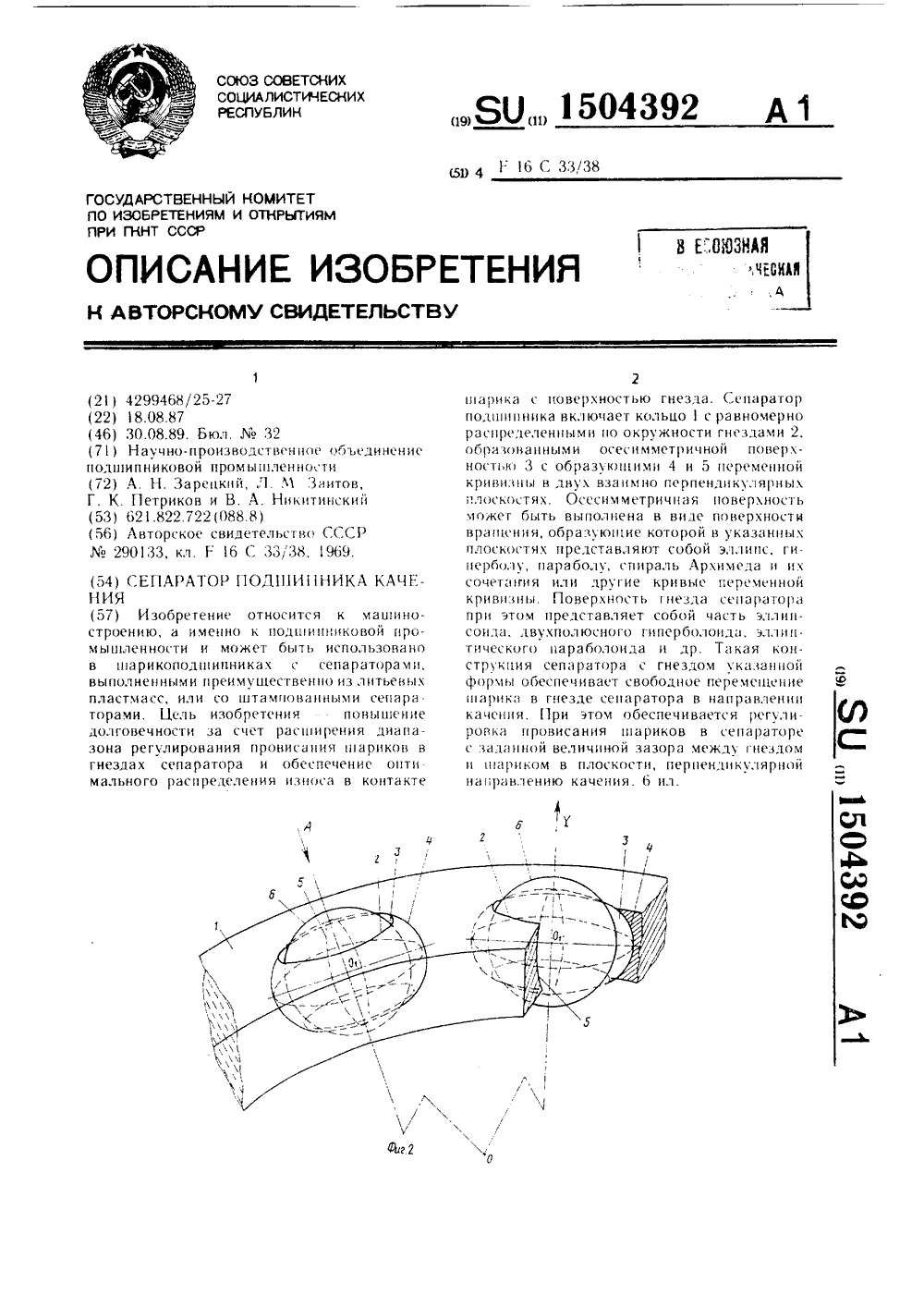

Номер патента: 1504392

Опубликовано: 30.08.1989

Авторы: Заитов, Зарецкий, Никитинский, Петриков

МПК: F16C 33/38

Метки: качения, подшипника, сепаратор

...кривизны в двух взаимно перпендикулярных плоскостях Ъ и Ъ, одна из которых Ъ содержит центры О, шариков 6, а другая % содержит ось подшипника 02 и центр 0 шарика 6.При работе подшипника шарики 6, размещенные в гнездах 2 сепаратора, свободно перемегцаются в пределах зазора Х до соприкосновения с поверхностьк 3 гнезда 2, при этом относительное перемещение шариков 6 и кольцаосуиествляется в пределах зазораи ограничивается величиной перекрытия ";. 5 1 О 15 20 25 30 является литье под давлением термопластов в пресс-форму. Оформляющие элементы (знаки) гнезд под шарики выполнены из стальных заготовок в шарик, подвергнутых пластической деформации на заданную величину, при этом шарики приобретают заданную форму.Возможным способом...

Номер патента: 1532733

Опубликовано: 30.12.1989

Автор: Ермаков

МПК: F16C 19/24, F16C 33/38

Метки: качения, подшипник, радиальный, роликовый

...1, 452 выполнены под угломв 1Ы = агсгр -где Б - ширина дорожки качения, ограниченной буртиками; 50с 1 - диаметр ролика.Радиальный роликовый подшипниксобирается следующим образом.При установке подшипника на шейкувала 9, к которому доступ имеетсятолько в радиальном направлении, по. -лукольцо 1 вместе с полукольцом 3 паратора и роликами 5 помещают в корпус 10 под шейку вала 9Затем нашейку накладывают полукольцо 2 вместес полукольцом сепаратора и роликом 5.Ставят крышку и затягивают болтами,Выполнение полуколец наружного кольца с разнонаправленными скосами подугломпозволяет роликам, прокатываться в сомкнутых полукольцах безбиения, что повышает его долговеч"ность. 7 ил. сепаратора и роликами 5 помещают вкорпус 10 подшипника под шейку...

Номер патента: 1548547

Опубликовано: 07.03.1990

Авторы: Александров, Лебедев, Шадуйко, Шибико

МПК: F16C 33/38

Метки: змейкового, подшипника, сборки, сепаратора

...ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 тока примерно соответствовал диаметру отверстия.1Сравнительные стендовые испытания в течение 50 ч подшипников с сепара 5 торами, соединенными с помощью заклепок, и со сварными сепараторами показали, что сварка полусепараторов с помощью лазера через отверстия в од ном иэ полусепараторов позволяет снизить уровень вибраций подшипников в среднем на 5 дБ, улучшает качество сборки и повышает надежность и долговечность работы. 15 Способ сборки змейкового сепаратора подшипника, заключающийся в том,что полусепаратор с отверстиями наконтактных площадках прижимают к другому полусепаратору и скрепляют ихмежду собой, о т л и...

Номер патента: 1555558

Опубликовано: 07.04.1990

Авторы: Дубровский, Котурга, Любимов, Толстов

МПК: F16C 33/38

Метки: качения, подшипник

...в подшипнике эа счет того, что он скреплен решеткой в виде кольцевых пластин б и 7, защищающих торцы сепаратора, соединенных в единое целое осевыми перемычками 8. Конструкция подшипника позволяет разместить перемычки 8 между телами 3 качения, арматурой 5 и кольцами 1 и 2.Способ изготовления подшипника качения может быть реализован следующим образом. Антифрикционный пастообразный материал впрессовывают в предварительно обезжиренный подшипник качения таким образом, чтобы часть внутреннего пространства, прилегающая к торцевым поверхностям и сообщающаяся55 в осевом направлении между деталями подшипника оставалась свободной. Это ;может быть осуществлено спомощью ко рончатого приспособления копирующего форму решетки. После этого производится...

Номер патента: 1557382

Опубликовано: 15.04.1990

Авторы: Дубровский, Котурга, Любимов, Соболев, Толстов

МПК: F16C 33/38

Метки: качения, подшипник

...для тел качения, На боковых поверхностях перемычек со стороны тел качения выполнены сепарирующие элементы, а на сопрягаемых поверхностях - фиксирующие выступы и ответные им впадины. Такое конструк" тивное выполнение повышает надежность подшипника при действии динамических нагрузок, 2 ил,С: делен между телами качения сборнымирадиальными перемычками 5, на боковыхповерхностях которых со стороны телкачения выполнены сепарирующие эле" ты 6, а на сопрягаемых поверхнос- фиксирующие элементы 7. По тор заполнителя размещены шайбы 8,тавляющие с перемычками единое1557382 иг. 2 Составитель И.ТеравскРедактор А,Лежнина Техред Л.Олийнык орректор Э. Лонца ков Подписн раж аз 7 м и открытиям при ГКНТ СССРнаб., д, 1/5 ИИПИ Государственного комитета по...

Номер патента: 1573248

Опубликовано: 23.06.1990

Авторы: Андрейчиков, Бобкова, Курьянчик, Лившиц, Фролов

МПК: F16C 33/38

Метки: подшипник, шариковый

...шарика;д - диаметр замка центрирующего гнезда (фиг. 3). 5 10 15 20 25 30 35 40 45 50 При сборке подшипника к половине шариков 5, расположенных через один, усиками 10 замков подводится один полусепаратор-уплотнение 6, при нажатии на него усики 10 расходятся, а шарики 5 заходят в полусферические центрирующие гнезда 8, при этом усики 10 благодаря упрутой деформации занимают свое первоначальное положение, защелкивая шарики 5 и удерживая их от выпадения. К половине оставшихся шариков 5 усиками 10 с другой стороны подшипника подводится второй полусепаратор-уплотнение 7, а оставшиеся шарики 5 заходят в его полусферические центрирующие гнезда 8, которые усиками 10 замков с выступающими из них шариками 5 помещаются в выемках 9 первого...

Номер патента: 1581901

Опубликовано: 30.07.1990

Автор: Брюнеткин

МПК: F16C 33/38

Метки: качения, подшипник

...путем обеспечения устойчивого движения сепаратора при охлаждении подшипника маловязкой жидкостью.На фиг. 1 показан подшипник, разрез;11 а фиг. 2 - сепаратор с открытыми по торцам радиальными каналами; на фиг. 3 - то же, с закрытыми по торцам радиальными каналами.ФПодшипник состоит из внутреннего 1 н наружного 2 колец, сепаратора 3 и тел 4 качения. На торцовых поверхностях сепаратора выполнены полости 5 трапецеидальной формы, которые посредством осевых каналов 6 сообщаются с гнездами сепаратора. Кроме того, полости сообщаются с зазором 7, образованным сепаратором 3 и наружным кольцом 2, через радиальные диффузорные каналы 8. Ось радиального канала наклонена к касательной и наружной цилиндрической поверхности сепаратора в точке их...

Номер патента: 1612139

Опубликовано: 07.12.1990

Автор: Зайцев

МПК: F16C 33/38

Метки: корончатый, подшипника, разделитель, шариков

...и может бытьпреимущественно использовано в пневмопрядильных Машинах.Цель изобретения - повышение надежности и долговечности пневмопрядильных машин,На Фиг, 1 дана конструктивная схема пневмотурбинки; на фиг.2 - схемаразделителя с шарикая; на Лиг,3 -вид А на Фиг,2,Корончатый разделитель (сепаратор)1. охватывает шарики 2, расположенныена дорожках 3 качения, выполненныхв шпинделе 4 и обойме 5 с сланцем б.В корончатом разделителе 1 выполнены гнезда 7 с пазами 8, имеющимистенки 9.;онической Формы и екосы10. Яиь 2 Составитель Т.ХромоваВ,Бугренкова Техред П.Спийнык Корректор ,едак 823Го у Зак Тираж 530 тета гн ква, Ж По,иисное открытиям )., д. 4/ НТ С изобретениями Раушская н 1 р дарственного коми 113035, Иос ский комбинат "Патент",...

Номер патента: 1656217

Опубликовано: 15.06.1991

Авторы: Гаврилюк, Дубенец, Коросташевский, Старшинов, Шоломко

МПК: F16C 33/38

Метки: качения, подшипник

...1 между поверхностью качения внутраннаг. кольца 1 по дну желоба 17 и поверхностямвнутренних кольцевых выступов 18 в этойже плоскости и равны зазору 19 между поВерхностью центрирующего бортика 7внешнего кольца 2 и центрируем; й по немувнешней цилиндрической поверхностю СРпаратора 6.Подшипник работает следующим обрезом.Криогенная жидкая или азовая сре,;ав которую подшипник помещен под давлением, подводится к его торцу и далее позазорам между поверхностями колец и сепаратора поступает Во внутренние каналыподшипника для Охлаждения РГО поверхностей трения,При работе подшипника массивный сепаратор 5 за счет неуравновешенных центробежных сил смещается относительно осивращения подшипника на величинч 1 "заз, -ра плавания" 19...
