Сепаратор подшипника качения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 872826
Автор: Баканов
Текст

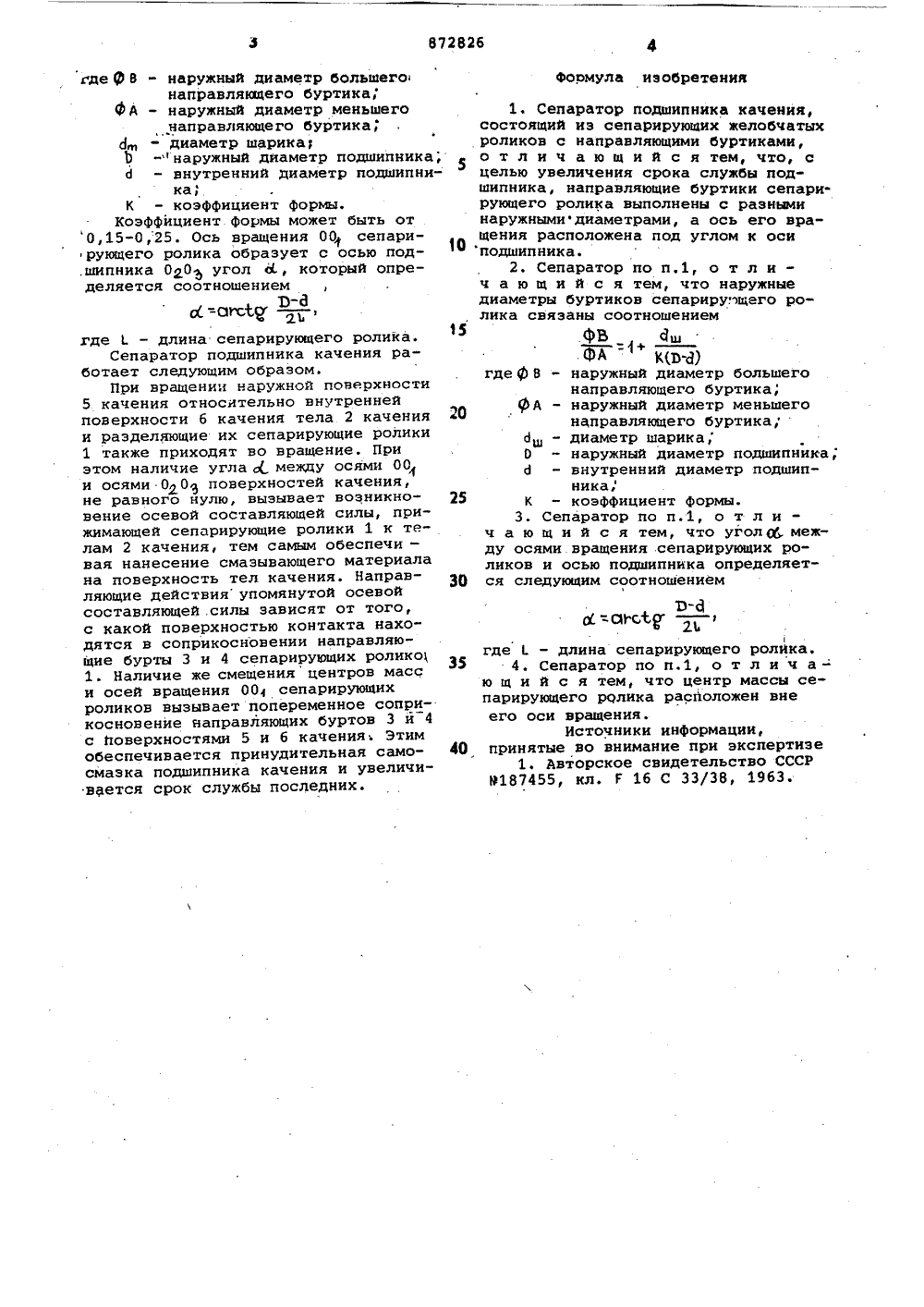

где 9 В - наружный диаметр большегонаправляющего буртика;ф А - наружный диаметр меньшегонаправляющего буртика,д - диаметр шарикаЬ -"наружный диаметр подшипника,д - внутренний диаметр подшипника,К - коэффициент формы.Коэффициент. формы может быть от 0,15-0,25. Ось вращения 00 сепарирующего ролика образует с осью под.шипника 00 угол д который определяется соотношениемэ-ад 2 Ъгде- длина сепарирующего ролика.Сепаратор подшипника качения работает следующим образом.При вращении наружной поверхности 5 качения относительно внутренней поверхности 6 качения тела 2 качения и разделяющие их сепарирующие ролики 1 также приходят во вращение. При этом наличие угла 4. между осями 001 и осями 00 поверхностей качения, не равного нулю, вызывает возникновение осевой составляющей силы, прижимающей сепарирующие ролики 1 к телам 2 качения, тем самым обеспечи - вая нанесение смазывающего материала на поверхность тел качения. Направляющие действия упомянутой осевой составляющей силы зависят от того, с какой поверхностью контакта находятся в соприкосновении направляющие бурты 3 и 4 сепарирующих ролико 1. Наличие же смещения центров масс и осей вращения 004 сепарирующих роликов вызывает попеременное соприкосновение направляющих буртов 3 й 4 с йоверхностями 5 и б качения Этим обеспечивается принудительная само- смазка подшипника качения и увеличивается срок службы последних. формула изобретения 1. Сепаратор подшипника качения,состоящий из сепарирующих желобчатыхроликов с направляющими буртиками,о т л и ч а ю щ и й с я тем, что, сцелью увеличения срока службы подшипника, направляющие буртики сепарирующего ролика выполнены с разныминаружнымидиаметрами, а ось его вращения расположена под углом к осиподшипника.2. Сепаратор по п.1, о т л и -ч а ю щ и й с я тем, что наружныедиаметры буртиков сепариру.мцего ролика связаны соотношением15 фВФА - кО-а)где ф В - наружный диаметр большегонаправляющего буртика,фА - наружный диаметр меньшегонаправляющего буртика;дш - диаметр шарика,0 - наружный диаметр подшипника,д - внутренний диаметр подшипника,25 К - коэффициент формы.3. Сепаратор по п.1, о т л ич а ю щ и й с я тем, что уголь между осями вращения сепарирующих роликов и осью подшипника определяет 30 ся следующим соотношениемЭ-сф О2 Ьгде- длинасепарирующего ролика.З 5 4. Сепаратор по п.1, о т л и ч а -ю щ и й с я тем, что центр массы сепарирующего ролика расйоложен внеего оси вращения.Источники информации,40 принятые во внимание при экспертизе1. Авторское свидетельство СССР9187455, кл. Г 16 С 33/38, 1963.872826 Я гф Дрф нтравета г Фгп 4 ставитель Т. Ивановахред А.Ач Корректор В.Синицк ктор Н.Мин аказ 898 ис лиал ППП "Патентф, г. Ужгород, ул. П а ВНИ и 13035, Тираж 863И Государственного кделам изобретений иосква, Ж-5, Раушска Помитета СССРкрытийнаб., д. 4
СмотретьЗаявка
2861881, 03.01.1980
ПРЕДПРИЯТИЕ ПЯ Г-4818
БАКАНОВ МИХАИЛ АНАТОЛЬЕВИЧ
МПК / Метки
МПК: F16C 33/38
Метки: качения, подшипника, сепаратор
Опубликовано: 15.10.1981
Код ссылки
<a href="https://patents.su/4-872826-separator-podshipnika-kacheniya.html" target="_blank" rel="follow" title="База патентов СССР">Сепаратор подшипника качения</a>
