Сепаратор подшипника качения

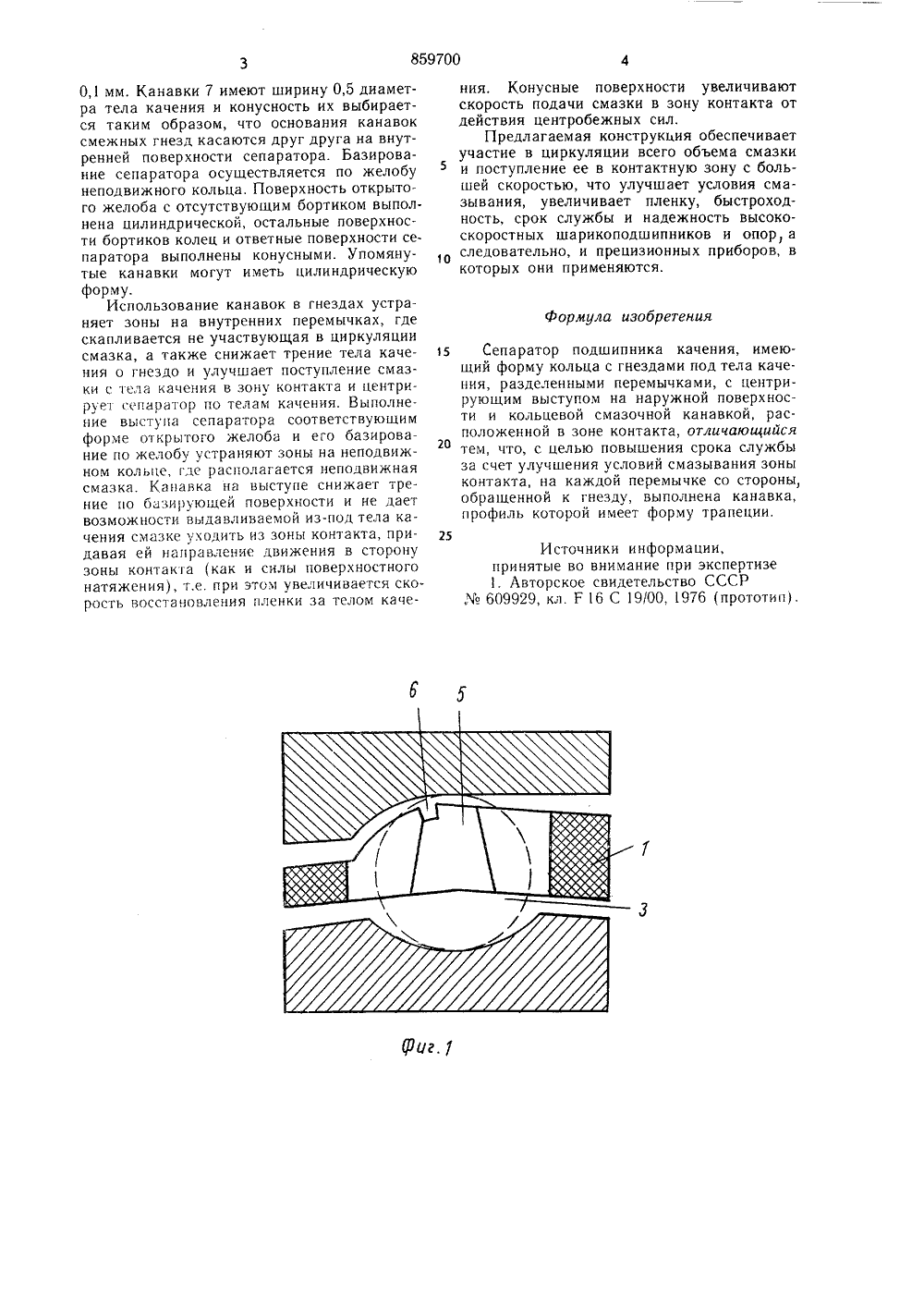

Союз Советски кСоциалистическинРеспублик ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУОпубликовано 30.08.81. Бюллетень32Дата опубликования описания 05.09.81 ло делаю изобретений н атнритий(54) СЕПАРАТОР ПОДШИПНИКА КАЧЕНИЯ 1Изобретение относится к машиностроению, а именно к подшипникам качения.Известен сепаратор подшипника качения, имеющий форму кольца с гнездами под тела качения, разделенными перемычками, с центрирующим выступом на наружной поверхности и кольцевой смазочной канавкой, расположенной в зоне контакта 11.Однако на внутренней поверхности этого сепаратора имеются зоны (перемычки между гнездами), где находится значительное количество смазки, не участвующей в циркуляции, переходящей с тела качения на гнездо сепаратора и уменьшающей количество смазки, поступающее непосредственно в зону контакта. Кроме того, смазка выдавливается в поперечном направлении движения тела качения на желобе неподвижного кольца и может попасть обратно в контактную зону только от действия сил поверхностного натяжения (скорость этого движения низка, особенно при консистентных смазках). Это приводит к тому, что не весь объем смазки участвует в циркуляции и последующие тела качения приходят в зону, обедненную смазкой, что уменьшает входной мениск смазки, а следовательно, ее толщину. Цель изобретения - повышение срокаслужбы подшипника за счет улучшения условий смазывания зоны контакта.Указанная цель достигается тем, что в сепараторе подшипника качения, имеющем форму кольца с гнездами под тела качения, разделенными перемычками, с центрирующим выступом на наружной поверхности и кольцевой смазочной канавкой, расположенной в зоне контакта, на каждой перемычке со стороны, обращенной к гнезду, выполнена канавка, профиль которой имеет форму трапеции.На фиг. 1 изображен предлагаемый сепаратор, общий вид; на фиг. 2 и 3 - то же, сечения; на фиг. 4 - то же, вид сверху.Сепаратор подшипника качения имеетформу кольца 1 с гнездами 2 под тела 3 качения, разделенными перемычками 4, с центрирующим выступом 5 и кольцевой смазочной канавкой 6. На перемычках 4 выполнены канавки 7, имеющие форму трапеции.Выступ 5 соответствует форме желоба непод вижного кольца подшипника, а смазочнаяканавка 6 по своему расположению и ширине соответствует контактной зоне кольца подшипника, глубина ее составляет не менее0,1 мм. Канавки 7 имеют ширину 0,5 диаметра тела качения и конусность их выбирается таким образом, что основания канавок смежных гнезд касаются друг друга на внутренней поверхности сепаратора. Базирование сепаратора осуществляется по желобу неподвижного кольца. Поверхность открытого желоба с отсутствующим бортиком выполнена цилиндрической, остальные поверхности бортиков колец и ответные поверхности сепаратора выполнены конусными. Упомянутые канавки могут иметь цилиндрическую форму.Использование канавок в гнездах устраняет зоны на внутренних перемычках, где скапливается не участвующая в циркуляции смазка, а также снижает трение тела качения о гнездо и улучшает поступление смазки с тела качения в зону контакта и центрируег сепаратор по телам качения. Вьполнение выступа сепаратора соответствующим форме открытого желоба и его базирование по желобу устраняют зоны на неподвижном кольце, где располагается неподвижная смазка. Канавка на выступе снижает трение по базируюшей поверхности и не дает возможности выдавливаемой из-под тела качения смазке уходить из зоны контакта, придавая ей напправление движения в сторону зоны контакта 1 как и силы поверхностного натяжения), т.е. при этом увеличивается скорость восстановления пленки за телом качения. Конусные поверхности увеличивают скорость подачи смазки в зону контакта от действия центробежных сил.Предлагаемая конструкция обеспечиваетучастие в циркуляции всего объема смазки и поступление ее в контактную зону с большей скоростью, что улучшает условия смазывания, увеличивает пленку, быстроходность, срок службы и надежность высокоскоростных шарикоподшипников и опор, а 1 в следовательно, и прецизионных приборов, вкоторых они применяются.формула изобретения5 Сепаратор подшипника качения, имеющий форму кольца с гнездами под тела качения, разделенными перемычками, с центрирующим выступом на наружной поверхности и кольцевой смазочной канавкой, расположенной в зоне контакта, отличающийсятем, что, с целью повышения срока службыза счет улучшения условий смазывания зоны контакта, на каждой перемычке со стороны, обращенной к гнезду, выполнена канавка, профиль которой имеет форму трапеции, 25Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР609929, кл. Г 16 С 19/00, 1976 (прототип).Составитель Л. ИвановаРедактор Т.Мермелштайн Техред А. Бойкас Корректор М. Демчик Заказ 75 2/56 Тираж 860 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4
