Сепаратор подшипника качения

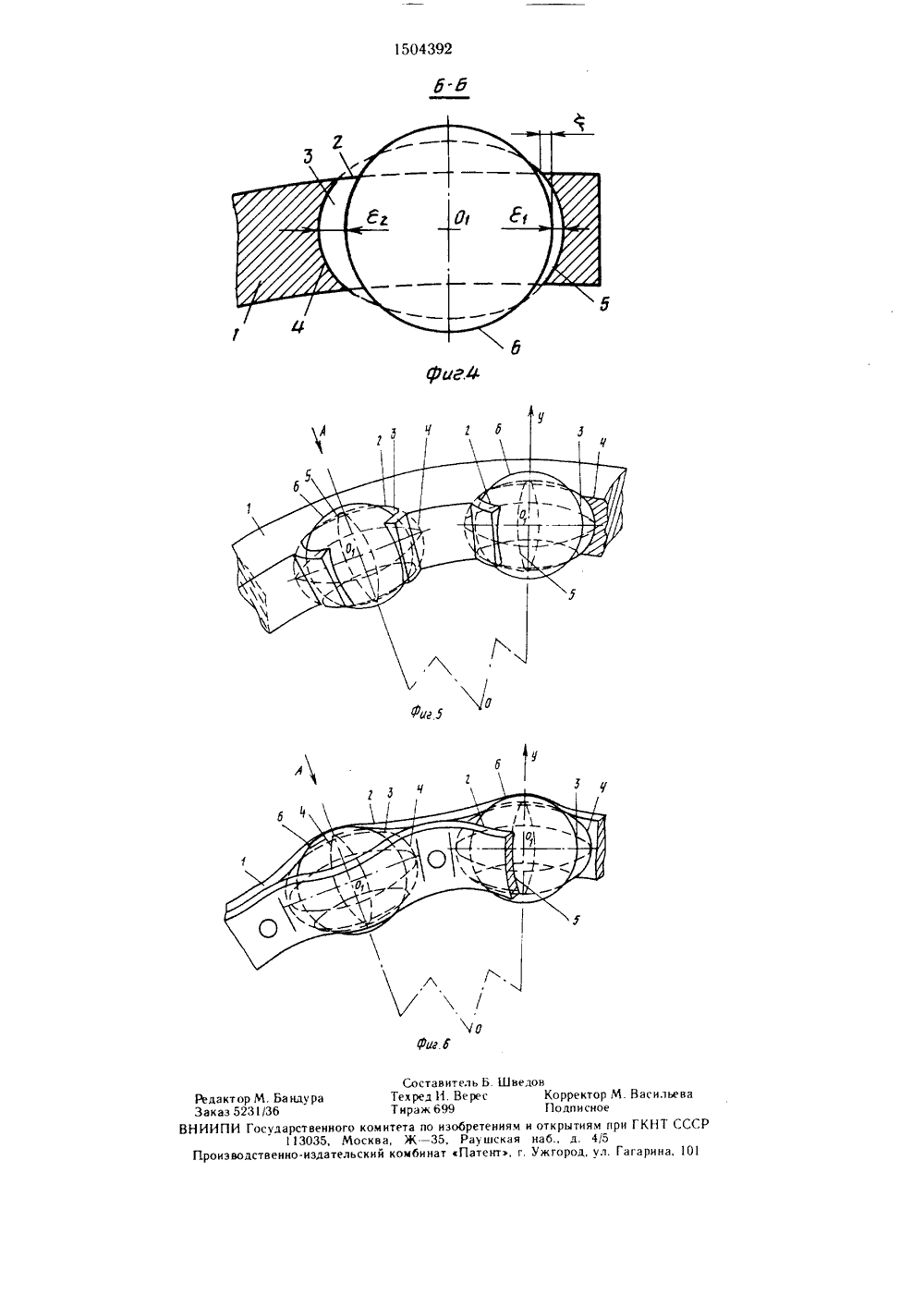

(51) 4 Е 16 С 33/38В Е.ОИЗНАЯ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ б СЭ (О ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(7 ) Научно-производственное об ьсдинснисподшипниковой промышленности(57) Изобретение относится к машиностроению, а именно к подшипниковой промышленности и может быть использовано в шдрикоподшипниках с сепараторачи, выполненными преимущественно из литьевых пластмасс, или со штампованными сепараторами. Цсль изобретс ния повышение долговечности за счет расширения диапазона регулирования провисдния шариков в гнездах сепаратора и обеспечение оптимального распределения износа в контакте 2шарика с повсрхностью гнезда. Сепаратор подшипника включает кольцо 1 с равномерно распределенными по окружности гнездами 2, образованными осеимметричной поверхностьк 3 с образлкнцими 4 и 5 переменной кривизны в двух взаимно перпендикллярных плоскостях. Осесимчетричндх поверхность чожет быть выполнена в виде поверхности врдшсния, образуюпие которой в указанных плоскостях представляют собой эллипс, гиперболу, параболу, спираль Архимеда и их сочетдгия или другие кривые переменной кривизны. Г 1 оверхностьнезла сепдрдторд при этом представляет собой часть эллипсоидд, двухполюсного гиперболоида, эллиптическогоараболоида и др. Такая конструкция сепаратора с гнездом указанной форчы обеспечивает свободное перемегцсние шарика в гнезде сепаратора в направлении качения. При эточ обеспечивается регулировка ировисания шариков в епараторс с заданной величиной зазора междл гнездом и шариком в плоскости, перпендикулярной направлению качения. 6 ил.504392 35 40 Формула изооретеная 3Изобретение относится к машиностроению, а именно к подшипниковой промышленности, и может быть использовано в шарикоподшипниках с сепараторами, выполненными преимущественно из литьевых пластмасс, или со штампованными сепараторами.Цель изобретения - повышение долговечности за счет расширения диапазона регулирования провисания шариков в гнездах сепаратора и обеспечение оптимального распределения износа в контакте шарика с поверхностью гнезда сепаратора.На фиг. 1 показан сепаратор, общий вид, 02 - ось подшипника; ХОУ - плоскость х, содержагцая центры О шариков; УО 2 -- плоскость %, содержащая ось подшипников О и центр О шарика; на фиг. 2 часть сепаратора с шариками, гнезда которого образованы частью эллипсоида вращения; на фиг. 3 - - вид А на фиг. 2; на фиг. 4 - разрез Б-Б на фиг. 3 ( - зазор между шариком и гнездом сепаратора в плоскости А; . - зазор между шариком и гнездом сепаратора в плоскости К в направлении качения ио кольцам; ; - величина перекрытия; на фиг. 5 сепаратор корончатой конструкции, вариант; на фиг. 6 сепаратор, состоящий из двух колец.Сепаратор подшипника включает кольцос равномерно распределенными по окружности гнездами 2, образованными осеси мметричной поверхностью 3 с образукними 4 и 5 переменной кривизны в двух взаимно перпендикулярных плоскостях Ъ и Ъ, одна из которых Ъ содержит центры О, шариков 6, а другая % содержит ось подшипника 02 и центр 0 шарика 6.При работе подшипника шарики 6, размещенные в гнездах 2 сепаратора, свободно перемегцаются в пределах зазора Х до соприкосновения с поверхностьк 3 гнезда 2, при этом относительное перемещение шариков 6 и кольцаосуиествляется в пределах зазораи ограничивается величиной перекрытия ";. 5 1 О 15 20 25 30 является литье под давлением термопластов в пресс-форму. Оформляющие элементы (знаки) гнезд под шарики выполнены из стальных заготовок в шарик, подвергнутых пластической деформации на заданную величину, при этом шарики приобретают заданную форму.Возможным способом изготовления является также штамповка сепараторов из листового металла. В этом случае сепаратор состоит из двух колец - полусепараторов. В начале изготавливают полусепараторы с поверхностью гнезд, имеющих образующие переменной кривизны, а затем в процессе сборки подшипника полусепараторы соединяют, например, электросваркой.Выполнение формы гнезд сепаратора указанной конструкции, например в виде части эллипсоида вращения, вытянутого в направлении качения шариков по кольцам, позволяет расширить диапазон регулирования ировисания шариков в гнезда ири сохранении заданного зазораза счет перекрытия; (фиг. 4), при этом также сохраняется зазор плавания. Такая конструкция обеспечивает свободное перемещение шарика в гнезде сепаратора в направлении качения, что особенно важно для высокоскоростных подиипников, у которых при высокой частоте вращения из-за перекоса колец возникают автоколебания шариков в гнездах: на поперечные перемычки сепаратора действую г силы со стороны набегаюших и отсекающих шариков. Недостаточная величина зазорав гнезде может привести к разрушению сепаратора и заклиниванию подшипника. Взаимодействие шарика с гнездом происходит в двух и более контактных зонах, что снижает амплитуду возникающих наиря. жений и вместе с наличием резервных полостей для смазки обеспечивает оптималь. нос распределение износа в гнезде сепаратора.Оптимальные значения параметров образующих 4 и 5 гнезд 2 сепаратора зависят от габаритных размеров подшипников, области их применения, режимов их работы. Например, для подшипников, работакших при пластичной смазке, гнездо сепаратора выполняется в виде части поверхности эллиптических параболоидов с вершинами, направленными ио диаметральной линии, соединяющей центры шариков. В этом случае шарики контактируют с сепаратором по кольцевому участку, при этом образуется резервная полость для смазки в окрест. ности контакта.Одним из способов изготовления сепараторов, например, корончатой конструкции 45 50 55 Сепаратор подшипника качения, состоящий по меньшей мере из одного кольца с гнездами под шарики, образованными осесимметричной поверхностью, отличающийся тем, что, с целью повышения долговечности за счет расширения диапазона регулирования ировисания шариков в гнездах сепаратора и обеспечения оптимального распределения износа в контакте шарика с поверхностью гнезда, осесимметричная поверхность выполнена с образующими переменной кривизны в двух взаимоперпендикул я рных плоскостях, одна из которых проходит через центры шариков, а другаячерез ось подшипника и центр шарика.1504392б.БСоставитель Б. ШведовРедактор М. Бандура Тепрел И. Верес Корректор М. ВасильеваЗаказ 5231/36 Тираж 699 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 1 О 1
