Елисеенко

Номер патента: 1833043

Опубликовано: 20.11.1995

Авторы: Алексеева, Деменкова, Елисеенко, Линник

МПК: H01J 29/32, H01J 9/227

Метки: адгезионного, люминофорный, материал, матричный, покрытия, трубки, цветной, экран, электронно-лучевой

1. Люминофорный матричный экран цветной электронно-лучевой трубки, содержащий адгезионный слой, черную матрицу, люминофорные мозаики основных цветов и алюминиевый слой с антидоминговым покрытием, расположенные на стеклянной панели, отличающийся тем, что, с целью повышения адгезии люминофорной мозаики к стеклянной панели, упрощения технологии изготовления и снижения себестоимости, адгезионный слой выполнен на основе силана, толщина адгезионного слоя выбрана в интервале 0,1 1 мкм, а отношение величины среднего расстояния от адгезионного слоя до алюминиевой пленки к толщине адгезионного слоя выбрано в интервале 5,6 180.2. Способ изготовления люминофорного матричного экрана цветной электронно-лучевой трубки, включающий нанесение на...

Номер патента: 1808762

Опубликовано: 15.04.1993

Авторы: Елисеенко, Ишков, Корягин, Лукьяненко, Путинцев, Репников, Сачков, Фаворский, Шахназаров

МПК: B64B 1/00

Метки: аппарат, аэростатический, летательный

...фиг,3 - то же, вид спереди; на фиг,4 - эскиз аэро- статического летательного аппарата, у которого торовая полость с вращающимся газом имеет степень свободы в ограниченных пределах относительно поперечной оси (или продольной оси ЛА); на фиг,5 - то же, вид сверху; на фиг.6 - то же, вид спереди; на фиг,7 - эскиз аэростатического ЛА, у которого дополнительно к торовой полости 3, жестко связанной с корпусом 1 ЛА, введена подвижная торовая полость 6, имеющая степень свободы относительно одной из осей ЛА (поперечной или продольной, в зависимости от конструкции и назначения ЛА); на фиг, 8то же, вид сверху; на фиг,9 - то же, вид спереди; на фиг,10 приведена схема осевого соединения с корпусом ЛА двух подвижных торовых полостей, одна из которых...

Номер патента: 1736843

Опубликовано: 30.05.1992

Авторы: Елисеенко, Ушаков

МПК: B64B 1/40

Метки: аэростат

...оболочки с ее внешней стороны, а разъемное соединение выполненов виде самораспускающейся шнуровки.На Фиг.1 изображено разъемноесоединение; на фиг.2 - самораспускающаяся шнуровка; на фиг.З - аэростат в момент касания земли; наФиг,4 - аэростат в момент отделениястроп от корзины на Фиг.5 - аэростатв момент полного выхода несущего газаиз оболочки.Аэростат содержит оболочку 1, корзину 2 с верхним кольцом, стропы 3,соединяющие корзину 2 с оболочкой 1нри помощи разъемного соединения 4.с Фиксатором 5, установленным наверхнем кольце корзины, содержащейстержень 6, размещенный в стакане 7поджатый пружиной 8 и предохранитель 68439. На корзине 2 установлен датчик 10.Датчик 10 касания земли и Фиксатор5 соединены тросом 11 с карабином...

Номер патента: 1705995

Опубликовано: 15.01.1992

Авторы: Елисеенко, Кромм, Симаков

МПК: H02P 5/06

Метки: двухпозиционная, электродвигателя

...На выходе фильтра 2 формируется питающее напряжение импульсного усилителя мощности З,Так как сигнал с датчика 4 тока мал, а задание тока установлено, то компаратор 6 формируег на своем выходе сигнал лог, "1" (фиг,2 д, тс-с), Распределитель 7 импульсов по данному сигналу компаратора б открывает соответствующие ключи усилителя 3, при которых на электродвигателе 10 появляется напряжение положительной полярности (фиг,2 в, то-с),При достижении током якоря электродвигателя 10 значения тока трогания вал электродвигателя 10 начинает вращение и появляется ЭДС электродвигателя (фиг,2 е, конец интервала то), Напряжение якоря увеличивается быстрее ЭДС двигателя, и поэтому ток двигателя увеличивается (11), Достигнув верхней границы трубки тока,...

Номер патента: 1620592

Опубликовано: 15.01.1991

Авторы: Булычев, Васильченко, Елисеенко, Лямин, Мохов, Син, Толстопятенко

МПК: E21B 19/08

Метки: колонны, механизм, подачи, труб

...связанными с подвижной траверсой 1, а также гидроцилиндры 11 и 12 с неподвижными штоками 13 и 14 и корпусами 15 и 16, жестко связанными с подвижной траверсой 1.Диаметры штоков 9, 10, 13 и 14 равны друг другу, диаметры поршней 17 - 20 также равны, Кроме того, механизм включает регулируемый насос 21 с выводами 22 и 23, подпиточный насос 24, бак 25, клапанный блок 26 и гидролинии 27 - 30. Гидролиния 27 связывает вывод 22 насоса 21 с поршневой полостью 31 гидроцилиндра 11 и штоковой полостью 32 гидроцилиндра 5, Гидролиния 30 связывает вывод 23 с поршневой полостью 33 гидроцилиндра 12 и со штоковой полостью 34 гидроцилиндра 6.Вывод 23 насоса 21 через гидролинии 28 и 29 связан с поршневыми полостями 35 и 36 гидроцилиндров 5 и 6 и со...

Номер патента: 1617200

Опубликовано: 30.12.1990

Авторы: Елисеенко, Иогансон, Махмудов

МПК: F04B 47/02

Метки: станок-качалка

...5, соединенные посредством палььев 6 с шатунами 7, кото рыс через траверсу 8СВЯЗБНЫ С,ЧУПЛЕЧИМ баЛсЧНСИРОМ 10 С ГОЛОвкой ".1 преобразуя тем самь 1 м вращательное,- виение выходного вала 4 редуктора вка Отельное движение балансира 10 с головкои 11 Относительно опоры 17, Гри этомГоловка 1 1 ОсзлансиРсз 10 чеРез канатнУюподвеску, полированный шток и колоннушта г,не оозначены) передает это двике,ние плунжеру скважинного штангового насоса не показаны), т,е, качательное движение балансира 10 с головкой .1 преобразуЕГСЯ В ВОЗВРсчтНО-ПОСТУПБТЕЛЬНОЕ ПЕРЕМЕ"щение канатной подвески, полированногоштока, колонны штанг и плунжера нассса, 30при необ; эдимости грубого подборадлины хода полированного штока и тем самым плунжера скважинного ш...

Номер патента: 1571332

Опубликовано: 15.06.1990

Авторы: Васильченко, Великовский, Демин, Елисеенко, Лямин, Син, Цареградский

МПК: F16H 61/44

Метки: гидропривод, оборудования, рабочего

...органа (гидромоТоров) 8 и 9 привода ротора через гидроМинию 21 соединяются с подводящей гидг 1 олинией 28 - 30, которые соединены с гидролиниями 22 - 24 напора каждого насоса1 - 3, а гидролиния 20 соединяется со сливом. Камеры 39 гидроуправления регуляторов 4 подачи насосов через гидролинии72 - 74 и соответствующие распределителисоединятся с рабочим выходом 41 управляющего распределителя 12, При подачеуправляющего сигнала на распределитель 2рабочая жидкость от источника питанияпоступает в соответствующие регуляторы 4подачи, устанавливая в полости 39 давление, соответствующее углу отклонения рукоятки, а регуляторы 4 подачи обеспечивают необходимую подачу насосов 1 - 3.Оператор с помощью рукоятки управляет 4подачей всех трех...

Номер патента: 1564563

Опубликовано: 15.05.1990

Авторы: Елисеенко, Ровкин, Тюжин

МПК: G01R 25/00

Метки: фазометр

...4 = К.ь 411.гр соя(д + Ч +Ю 4)Бя = Ксрсьэцогрсоя(ЯЬ + Цд + Юя)(3) 50Бь = Крсьь 11 огр 2 соя(ф + я+ ь) где К 4 Ба РВ 4 КРсьв Усечь эффициенты передачи фазосдвигающих блоков 3 - б соответственно; ц 74 Мя чь - вносимые фазосдвигающими блоками 3 - б фазовые сдвиги, причем должно выполняться условие Ч, - Ю,Ы) - (Ч.-Ы) - ЧЬ(Ы) = = -90 (4)Сигналы (3) с выходов фазосдвигающих блоков 3 - 6 поступают на входы фазовых детекторов 7 и Я, с выходов которых напряжения Л 7 и Бя.Б 7 = КтБР 5 = 1 гяп(Ч,- М = = 117 я 1 пйЧ; Бв = КяББЬ = 1 цсоя(Ч( - Юд)(6) 1 в = 11 огр огра К рсьфКфсь 5 Кв где К 7 Кя - коэффициенты преобразования фазовых детекторов 7,8, пропорциональные косинусу и синусуразности, фаз, поступают на сигнальные входы АЦП 9 и 10,...

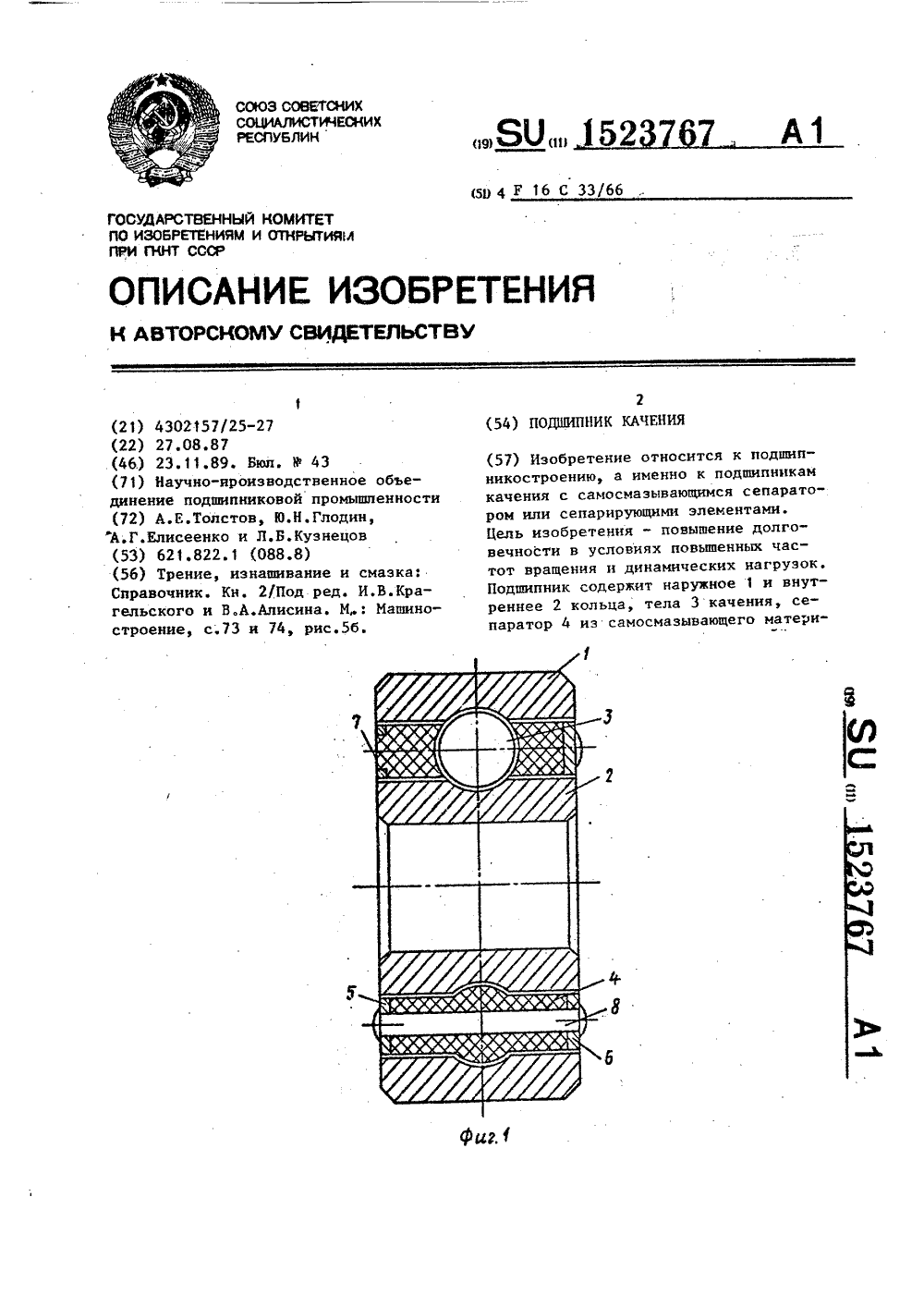

Номер патента: 1523767

Опубликовано: 23.11.1989

Авторы: Глодин, Елисеенко, Кузнецов, Толстов

МПК: F16C 33/66

Метки: качения, подшипник

...тел 3 качения относительно колец 1 и 2. Самосмазывающийся сепаратор 4, базирующийся по дорожкам качения и находящийся с кими ала, пластины 5 и 6 и упоры 8. В одной из пластин имеются отверстия длязаполнения полости подшипника самосмазывающим материалом сепаратора.Упоры размещены так, что они своимибоковыми поверхностями, обращеннымик гнездам сепаратора, взаимодействуют с телами качения. Возможно размещение одного упора между гнездами во фрикцнонном взаимодействии, генерирует на них смазочную пленку, которая переносится на тела каченияи на поверхности упоров, с которымитела качения также находятся вофрикционном взаимодействии. По мереизноса пленка возобновляется, т.е.имеет место ротапринт, благодаря .этому упоры предохраняют...

Номер патента: 1523651

Опубликовано: 23.11.1989

Авторы: Белкин, Васильченко, Елисеенко, Климкин, Лямин, Нефедов

МПК: E21B 19/00, E21B 19/08

Метки: буровой, гидропривод, установки

...5ются в левую позицию, а дроссель 13открывается полностью. В напорнойгидролинии 17 при этом устанавливается даВление,. определяемое настройкой основной пружины предохранительного клапана 9. Это давление несколько превышает минимальное давлениеполной разгрузки насоса 1 (средняяпозиция распредепительного механизма 5).При бурении с нагрузкой, необходимом в том случае, когда вес .колонныбурильных труб меньше требуемогоосевого усилия на инструмент,а также при медленном опускании рабочегоинструмента распределительный механизм 7 устанавливается в левую позицию. При этом штоковая полость 37гидроцилиндра 4 через гидролинию 36и распределительный механизм 7 соединяется с.напорной магистралью 19насоса 2, а поршневая полость 31 через гидролинию 30,...

Номер патента: 1507957

Опубликовано: 15.09.1989

Авторы: Елисеенко, Иогансон, Махмудов, Свиридов, Ульянов

МПК: E21B 43/00

Метки: заполнения, насоса, скважинного, штангового

...определение незаполнения насоса по возрастанию текущего значения ХУ, может оказаться недостоверным.Для повышения достоверности в устройстве по истечении десяти качаний насоса, количество которых подсчитывается счетчиком 18 циклов работы насоса, на выходе счетчика 18 возникает импульс, осуществляющий запись в регистр 16 числа, равного значению из накапливающего сумматора 12. В течение следующей серии из десяти качаний насоса содержимое регистра 16 будет служить эталоном для сравнения в конце каждого качания с суммой, накопленной в сумматоре 12. Затем эталонное значение в регистре 16 вновь обновится и т. д. Сравнение содержимого сумматора 12 и регистра 16 производится путем вычитания в блоке 13 вычитания и сравнения результата в...

Номер патента: 1413225

Опубликовано: 30.07.1988

Авторы: Гарифулин, Елисеенко, Кирсанов

МПК: E04H 5/02

Метки: здания, каркас, многоэтажного, промышленного

...промышленного здания включает двутавровые колонны 1, конструкции покрытия 2, образующие с колоннами 1 рамы 3, и перекрытия 4.Колонны 1 установлены стенкой 5 из плоскости рам 3.Перекрытия 4 выполнены неразрезными из пространственных блоков 6, образованных из ортотропных плит 7, 8, соединенных между собой решеткой 9 из вертикальных 10 и наклонных 11 стержней, пространство между которыми может быть использовано.Блоки 6 прикреплены к стенкам 5 колонн 1 шарнирно наклонными стержнями 11 в уровне верхней ортотропной плиты 7.Между собой блоки соединены накладками 12, что обеспечивает неразрезность перекрытий 4 в двух направлениях. В крайних, наименее нагруженных колоннах 1 возможно защемление перекрытий, что повышает жесткость каркаса в...

Номер патента: 1390316

Опубликовано: 23.04.1988

Авторы: Елисеенко, Перчаков, Рукавишников, Созыкин, Сырков, Толстопятенко

МПК: E02F 9/22

Метки: гидропривод, органом, планировочной, рабочим

...в левой позиции с подводом 15, поступает в левую торцовую полость распределительного золотника 9, обеспечив его перемещение также в левую позицию. Правый торец золотника 9 сообщается с отводящей магистралью 13 за счет связи в левой позиции подводов 12 и 16 золотника 6. Жидкость от насоса через магистраль 17, связанную с рабочим отводом 19, поступает в полость 21 гидроцилиндра 4, обеспечивая подъем рабочего органа, Из противоположной поршневой полости 22 жидкость вытесняется поршнем через связанные рабочий вывод 22 и подвод 18 в отводящую магистраль 13 и далее через подвод 27 распределительного органа 23, дроссель.33 и отводящую линию 29 в бак. Достижение рабочим органом необходимого положения характеризуется исчезновением...

Номер патента: 1342981

Опубликовано: 07.10.1987

Авторы: Елисеенко, Корженков, Сасс-Тисовский, Толстопятенко, Шаталов

МПК: E02F 3/20

Метки: землеройно, органом, рабочим, транспортной

...предназначен для задания логарифма коэффициен- .та буксования и вырабатывает электрический сигнал постоянного напряжения,который подается на вход блока 7 вычисления и сравнения буксования,Блок 9 выбора режима работы путемлогических преобразований выходных25сигналов (х, и х) блока 4 вычисления и сравнения нагрузки двигателя ивыходного сигнала (У) блока 7 вычисления и сравнения буксования, формирует команды подъема и опускания (г, 30и г ) РО, поступающие на входы блокал11 сравнения и коммутации, Эти команды управляют режимом работы задатчика10 положения РО,Релейный сигнал х (команда "Подьем-нейтраль" РО) с блока 4 поступаетна вход элемента ИЛИ 33, на другойвход которого поступает репейный сигнал У (команда "Подъем-нейтраль" РО).На...

Номер патента: 1333717

Опубликовано: 30.08.1987

Авторы: Елисеенко, Киселев, Кондриков, Резник, Шуб

МПК: C25B 11/00

Метки: процессов, электрод, электрохимических

...1 357.П р и м е р 9. Условия подготовки титановой основы и режим термообработки аналогичны описанным в примере 1.Состав смеси для нанесения электрокаталитического покрытия: 1 ч.0,19 М платинохлористоводородной кислоты, 7,2 ч. 0,5 М хлорида олова, 3,8 ч. 0,05 М хлорида пятивалентной сурьмы, 18 ч. 5 М хлорида аммония, 11 ч. воды. Для формирования одного слоя электрокаталитического покрытия наносят 0,2 л/м смеси растворов.2Концентрация модифицирующего компо, нента в смеси равна 2,2 моль/л. Сос ч, 0,19 М платинохлори товодородтав электрокаталитического покрытия, ной кислоты, 1,2 ч, 0,5 хлоридамас. %: платина 8, диоксид олова 87, олова, 2,8 ч. 5 М роданиа аммония,. рующего компонента в смеЕи 2,2 моль/л.Выход по току персоединения в...

Номер патента: 1313365

Опубликовано: 30.05.1987

Авторы: Абрамов, Гордина, Елисеенко, Козлов, Либерфарб, Плосконосов, Суханова, Толстопятенко

МПК: A01B 63/111

Метки: веса, навесного, оборудования, органами, рабочими, сцепного, трактора, увеличения

...изобретения является повышение эксплуатационных качеств устройства.На фиг.1 приведено устройство, общий вид; на фиг.2 - схема взаимодействия гаек винтовых пар во втулках управления.В корпусе 1 размещены золотник 2 силового, позиционного регулирования, а также золотник 3 гидроувеличителя сцепного веса трактора. Перед золотника 2 через толкатель 4 связан с гайкой 5, расположенной внутри втулки 6 управления, а торец золотника 3 через пружину 7 и толка- тель 8 связан с гайкой 9, расположенной во втулке 10 управления. Обе гайки имеют по два диаметрально размещенных выступа, которые находятся в пазах втулок (фиг.2). Во втулке 6 управления соосно с золотником 2 расположен на упорном подшипнике 11 валик 12, сопряженный резьбой с...

Номер патента: 1239611

Опубликовано: 23.06.1986

Авторы: Елисеенко, Ковалева, Кушнарев

МПК: G01R 19/04

Метки: значений, непрерывных, сигналов, экстремальных

...равны ЗО или меньше Ы . При этом на первом выходе элемента 2 сравнения будет сигнал "О", который закроет первый элемент И 5 и запретит запись кодов впервый регистр 3 памяти. Цифровой ЗБ код, зафиксированный в регистре 3памяти, является кодом, соответствующим максимуму непрерывного сигналана данком отрезке времени.Поиск минимума сигнала аналоги О чен поиску максимума. Так как цифровой код И меньше кобда Иб, то на втором выходе элемента2 сравнения появится сигнал "1" который в момент 1:б запишет код И вобвторой регистр 4 памяти и откроетвторой элемент И 6. Одновременно навыходах элемента 2 сравнения появится "0", но так как значение входного 5 О сигнала убывает то через некоторыйпромежуток времени его код окажетсяменьше кода...

Номер патента: 1224443

Опубликовано: 15.04.1986

Авторы: Елисеенко, Кушнарев, Махмудов

МПК: E21B 43/00, F04B 47/00

Метки: глубинно-насосной, малодебитных, нефтяных, скважин, установкой

...насоса не будет зафиксировано.Для оперативного устранения этого недостатка следует при первых же признаках уменьшения длительности сигнала датчика 1 усилий подавать его для дальнейшего анализа инвертированным, что позволит правильно определить момент снижения жидкости до приема насоса. Об уменьшении длительности сигнала датчика усилий при незаполнении насоса судят по сравнению ее текущего и предыдущего значений (фиг. 2 и 3). Факт изменения в настройке датчика усилий индицируется, что позволяет более оперативно отреагировать на это явление.На фиг. 4 и 5 приняты следующие обозначения: 11 р - сигнал с датчика усилия;50 55 3Т - длительность одного периода работы глубинного насоса; 1 и 1 - длительности полупериодов импульсов датчика...

Номер патента: 1216428

Опубликовано: 07.03.1986

Авторы: Елисеенко, Кондалев, Махмудов, Мехтиев

МПК: F04B 47/02

Метки: глубиннонасосной, малодебитных, нефтяных, скважин, установкой

...вход делителя 12 подключен к второму выходу блока 6 памяти, третий выход которого связан с одним из входов второй схе-мы 11 сравнения.Устройство снабжено дополнительной схемой 13 сравнения, автокоррелятором 14, блоком 15 нахождения минимума и счетчиком 16 продолжительности интервала времени между минимумами, выход которого одновременно связан с четвертым входом блока 6 памяти и одним из входов дополнительной схемы 13 сравнения, второй вход последней подключен к четвертому выходу блока 6 памяти, своим пятым входом связанного с выходом автокоррелятора 14, первый вход которого подключен к выходу датчика 1 усилия. При этом третий вход блока 5 управления связан с выходом блока 15 нахождения миниму 1216428ма, входы которого соответственно...

Номер патента: 1170364

Опубликовано: 30.07.1985

Авторы: Елисеенко, Пономарев

МПК: G01R 19/04

Метки: амплитуды, низкой, синусоидального, частоты

...перехода 0черезнуль напряжение на выходе комйара- цтора 0 изменяется: во время положи 1тельной части синусоиды У равно напряжению " 1", а во время отрицательной части синусоиды - напряжению "О".Импульсы с выхода компаратора 1 посО тупают на вход счетного триггера 2,состояние которого изменяется пофронту импульсов Ут. Следовательно,в течение первого и последующих нечетных периодов входного напряжения15 Б напРяжение 0 на выходе счетноготрйггера равно йапряжению "1", а втечение второго и последующих четных периодов - напряжению "О". Напряжение "1", поступая на управляющие входы реверсивных счетчиков 7 и8, подготавливает их для сложенияимпульсов, поступающих на их счетные входы, поступая на вход генератора 4, включает в нем делитель 25...

Номер патента: 1045142

Опубликовано: 30.09.1983

Авторы: Елисеенко, Махмудов

МПК: G01R 19/04

Метки: амплитуды, синусоидального

...вход которого соединЕн с выходом компаратора,а выходы подключены к управляющимвходам счетчиков.На фиг.1 приведена функциональная схема предлагаемого устройства 1на Фиг.2 - временная диаграммаего работы.Устройство содержит соединенныепоследовательно компаратор 1 ираспределитель 2 импульсов, к выходам которого подключены управляющиевходы счетчиков 3 и 4, генератбр 5импульсон, удвоитель б частоты,узел 7 сравнения кодов, квантователь 8 и регулируемый источник 9опорного напряжения. Выход генератора 5 соединен со счетным входомсчетчика 3 непосредственно,а со счетнымвходом счетчика 4 через удвоитель частоты, выходы счетчиков соединены свходами узла сравнения кодов,выход которого подключен к упранляющему входу кнантователя,...

Номер патента: 994886

Опубликовано: 07.02.1983

Авторы: Беневольский, Глодин, Елисеенко, Малько, Павлюков

МПК: F27B 14/10

Метки: образцов, плавления, тигель, электропроводный

...А-А наФиг. 1.Электропроводный:тигель для плавления образцов содержит стенку 1 цилиндрической формы, которая вместес днищем 2 образует емкость 3 дляразмещения в ней образца. С другойстороны тигля имеется колъцеобразныйторец 4, имеющий наружный, диаметрменьше внутреннего диаметра емкости,Оптимальное значение отношения величин наружных диаметров колъцеобраз"ного торца и тигля лежит в пределах0,85-0,6. Днища 2 расголожено ближесередине выы тигля определяемой средней линией:.5, чем к нижнему;основанию тигля 6, Оптималъное значение отношения величин глубины емкости тигля к его высоте лежит к cределах 0,5"0,7, Глубина емкости опре994886 Заказ б 05/24 Тираж б 13 Подпи ИИ Филиал ППП "Патент", г.ужгород, ул.Проектная,деляется как расстояние от...

Номер патента: 939847

Опубликовано: 30.06.1982

Авторы: Ведерников, Елисеенко, Клейман, Козлов, Марквартде, Шубенков

МПК: F15B 13/04

Метки: возвратно-поступательного, гидродвигатель, движения, поршневой

...на чертеже), движение поршня 2 происходит также влево. Золотник прн этом удерживается в левом по.ложении усилием, создаваемым давлениемиз напорной магистрали, действующим надно расточкн бустера 6. При прохождениипоршнем 2 левого сливного канала 7 проточ.ка 8 на штоке соединяет кольцевую канавку9, выполненную в распределительной втулке4 и постоянно соединенную с напорной магистралью, с кольцевой канавкой 10 черезрадиальное и наклонное отверстие во втулке4. Кольцевая канавка 10 постоянно соединенас левым торцом распределительного золотника 5 через наклонное отверстие 11, поэтомупод действием .давления в напорной магистрали на левый торец золотника, площадь которого больше, например вдвое площадидна расточки для бустера 6, золотник...

Номер патента: 883249

Опубликовано: 23.11.1981

Авторы: Вегман, Елисеенко, Кардаш, Кривоносов, Лазуткин, Регишевский, Шевченко

МПК: E02F 3/40

Метки: ковш, экскаватора

...боковые изаднюю стенки, переднюю стенку с зубьями, поворотное днище и смонтированную в загрузочном окне фрак"".г;гнститут Минист 8 фбтва"рг;.,-.,бразова я883249 Формула изобретения лении от средней пластины к боковым стенкам,Иа фиг. 1 изображен ковш экскаватора, общий вид; на фиг. 2 - разрез А-А на фиг. 1.Ковш экскаватора включает боковые стенки 1, заднюю стенку 2, переднюю стенку 3 с зубьями 4 и поворотное днище 5, шарнирно соединенное петлями 6 с задней стенкой 2. В разгрузочном окне ковша закреплены пластины 7 с режущими кромками 8. Последние 8 вынесены вперед относительно передних кромок боковых стенок 1 на расстояния, равномерно убывающие в направлении от средней пластины 7 к боковым стенкам 1. Углы, образованные плоскостями,...

Номер патента: 857573

Опубликовано: 23.08.1981

Авторы: Гордина, Елисеенко, Козлов, Светличный, Теплинский, Толстопятенко

МПК: F15B 11/02

Метки: гидропривод, механизма, навески, тракторной

...в гидроцилиндр через жиклер 35 перепускного клапана и обратный клапан 4. Благодаря этому потоку осуществляется связь подклапанной полости 33 перепускного клапана 2 с полостью гидро- цилиндра. Клапан 2 с одной стороны испытывает воздействие давления насоса, а с другой - давление нагрузки (давление в гидроцилиндре) и усилие пружины 34 клапана, поэтому превышение давления насоса в сравнении с нагрузкой возможно лишь на величину, создаваемую пружиной. Следовательно, перепад на щели золотника всегда постоянный и не зависит от перемещения золотника. Если же ограничить ход55 клапана 4, т. е. увеличить его сопротивление, то перепад вырастает на величину этого сопротивления. Изменяя сопротивление клапана 4, можно управлять перепадом в зависимости...

Номер патента: 840324

Опубликовано: 23.06.1981

Авторы: Алиев, Елисеенко, Мамедов, Махмудов, Федяшин

МПК: E21B 47/00, E21B 47/12, F04B 47/00 ...

Метки: глубиннонасоснойустановкой, исследованияи, малодебитных, нефтяных, скважин

...блокомизменения, времени накопления и отсчи- у тываемое объединенным двоичным счетчиком, который образуется за счетобъединения счетчиков 4, 5 и б. Предварительно в вычитающий счетчик 16иэ блока памяти заносится число, соответствующее предыдущему времени накопления Сн .1. На вход объединенногои вычитающего счетчиков одновременнопоступают импульсы с частотой 50 Гцс выхода формирователя 13Моментокончания заданного времени накопления си определяется при помощи первой схемы сравнения, вырабатывающейсигнал, воздействующий с помощью выходного триггера 14 и исполнительногсреле 15 на двигатель станка-качалки.Число импульсов, соответствующее сии подсчитанное объединенным счетчиком,фиксируется в блоке памяти. При этомв вычитающем счетчике...

Номер патента: 834364

Опубликовано: 30.05.1981

Авторы: Глодин, Елисеенко, Пшеничкин, Смирнов

МПК: F16C 33/38

Метки: подшипникакачения

...приработку, а затем эти поверхности равномерно покрывают неотвердевающим антифрикционным материалом..П р и м е антифрикционный материал одержащий вес.Е; гр 8, сви834364 фформула изобретения териалои, вручную прокручивают одно кольцо относительно другого до равномерного распределения антифрикцион-: ного материала по поверхности. После этого проводят термообработку до ото 5 вердения покрытия при 180 С в течение 1 ч или выдерживают на воздухе 24 ч. Затем подшипник прирабатывают путем его вращения в течение 1 мин с частотой 100 об/мин. После приработ ки на покрытие наносят незатвердевающий антифрикционный материал и равномерно распределяют его по покрытию. Впрессовывают в подшипник основной антифрикционный материал в виде сме- . 15 си,...

Номер патента: 830602

Опубликовано: 15.05.1981

Авторы: Глодин, Елисеенко, Лебедев, Перцев, Пшеничкин, Смирнов

МПК: H01R 39/36

Метки: заделки, тело, токоведущегопровода, щетки

...контакт, т,е. з 5 щетку с законопаченным проводом. Пропитка может производиться также и во время процесса конопатки путем введения анаэробной композиции в отверстие для конопатки. Таблица 1 По известному способу По прецлагаемому способуПо прецлагаемому способу (пример 2) Перехоцное сопротивление, ом Перехоцное сопро- тивление Перехоцное сопротивление, ом Вырывное усилие Вырывное усилие Вырывное усилие начальное после выначальное после начальное послевыцержкив течени24 ч при1200 С цержки втечение24 ч при1 20 оС выце рикив течение24 ч при120 С 0,95 1,З зо 0,98 42 обрывпровора41 -"1,О 5 1,08 47 обрые.провоца45 -0,85 0,75 0,59 1,З 1,О 4 0,88 1,2 0,75 1,О 3 1,25 1,15 1,О 0 1,70 1,40 1,го 1,60 1,10 1,50 32 зо 32 зг 30 26 Зо 32 28 0,82...

Номер патента: 771371

Опубликовано: 15.10.1980

Авторы: Глодин, Елисеенко, Кузнецов, Пшеничкин, Смирнов, Хавский

МПК: F16C 19/00

Метки: антифрикционный, материал

...8 внутреннего кольца 1 и наружного кольца 2. Наружная поверхность 9 сепаратора 4 со стороны, по крайне .ерс, ОДНОГО ИЗ ТОРОБ ЗЫОЛНЕНа КОНИцЕСКОЙ ПО Всей толшин стенки сепаратора с обргзоваиисм зазора 10 между сепаратором 4 внутренним диаметром наружного кольца 2 большим, чем зазор между сепгратором 4 и бе гогой до 1 рожкОЙ 8.При рабОТЕ В ГНЕздаХ СЕПграТОра Обрг. зуются продукгы износа, которые удаляются через зазор 10. 1.1 ентрироагние сепаратора по бегогым дорожкам я лучшает хсловняеиФаггоаЫ,СОВ" Ватоца - И . СЛИ,ИандД(Х 1 ОВечность подшип 1:Ка.Способзгстов;ения подшипника качечия Вк.;ючает изГОТОВ;ение колец 1 и 2, тел каче:-Ня, а также изготовление с=пгратот- "гРаИ СООРКУ ПОДШИПНИКа ПУТЕМ ЗаПОЛНЕННЯ антифрнкционным материалом 5 в...

Номер патента: 771370

Опубликовано: 15.10.1980

Авторы: Глодин, Елисеенко, Кузнецов, Пшеничкин, Смирнов, Хавский

МПК: F16C 19/00

Метки: качения, подшипник

...чем зазор между сепаратором 4 и бе 2 вговой дорожкой 8,При работе в гнездах сепаратора образуются продукты износа, которые удаляютсячерез зазор 10. Центрирование сепараторапо беговым дорожкам 8 "лучшает условияработы сепаратора 4 и, еличивает долговечность подшипника.Способ изготовления подшипника качения включает изготовление колец 1 и 2, телкачения 3, а также изготовление сепаратора 4 и сборку подшипника путем заполненияантифрикционным материалом 5 в состоянии текучести пространства между кольцами и последующей предварительной термообработки до потери антифрикционным материалом 5 состояния те чести с сохранением пластичности, зате . формируют нарукную коническую поверхность 9 с образоянем зазора 1 О, после чего проводя.-...
