Сепаратор подшипника качения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1059303
Авторы: Григорьев, Ивашов, Некрасов, Папцов, Степанчиков
Текст

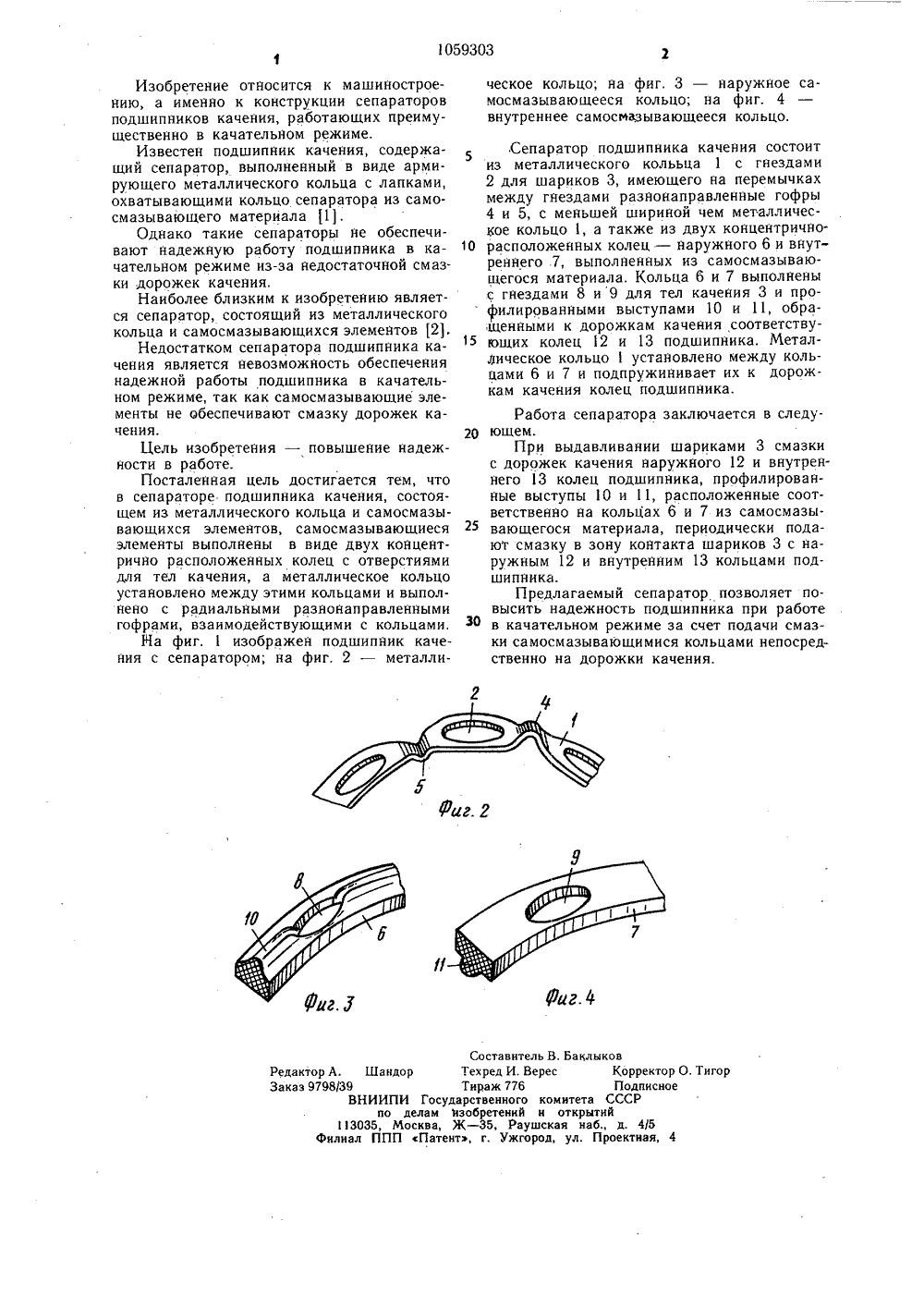

(50 Г ИЭОБРЕТЕНИИДЕТЕЛЬСТВУ ПИ АВТОРСКОМ в,В, Стенного ма ССР 971 (п Риг ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ(71) Московский институт электршиностроения(54) (57) СЕПАРАТОР ПОДШИПНИКА КАЧЕНИЯ, преимущественно для работы в качательном режиме, состоящий из металлического кольца и самосмазывающихся элементов, отличающийся тем, что, с целью повышения надежности в работе, самосмазывающиеся элементы выполнены в виде двух концентрично расположенных колец с отверстиями для тел качения, а металлическое кольцо установлено между этими кольцами и выполнено с радиальными разнонаправленными гофрами, взаимодйствующими с кодьцами.1059303 Составитель ВТехред И. ВересТираж 776дарственного комизобретений иЖ - 35, Раушскант, г. Ужгород,вКорректор О. ТигорПодписноеССР аклык едактор А, Шандор аказ 9798/39 ВНИИПИ Гос по делам 13035, Москва Филиал ППП Паттета Сткрытинаб.,ул. Пр д. 4/5ектная, 4 Изобретение относится к машиностроению, а именно к конструкции сепараторов подшипников качения, работающих преимущественно в качательном режиме.Известен подшипник качения, содержащий сепаратор, выполненный в виде армирующего металлического кольца с лапками, охватывающими кольцо сепаратора из самосмазывающего материала 1.Однако такие сепараторы не обеспечивают надежную работу подшипника в качательном режиме из-за недостаточной смазки дорожек качения,Наиболее близким к изобретению является сепаратор, состоящий из металлического кольца и самосмазываюгцихся элементов 2,Недостатком сепаратора подшипника качения является невозможность обеспечения надежной работы подшипника в качательном режиме, так как самосмазываюшие элементы не обеспечивают смазку дорожек качения.Цель изобретения - повышение надежности в работе.Посталенная цель достигается тем, что в сепараторе подшипника качения, состоящем из металлического кольца и самосмазывающихся элементов, самосмазывающиеся элементы выполнены в виде двух концентрично расположенных колец с отверстиями для тел качения, а металлическое кольцо установлено между этими кольцами и выполнено с радиальными разнонаправленными гофрами, взаимодействующими с кольцами.На фиг. 1 изображен подшипник качения с сепаратором; на фиг. 2 - металлическое кольцо; на фиг. 3 - наружное самасмазывающееся кольцо; на фиг. 4 внутреннее самосмазывающееся кольцо,Сепаратор подшипника качения состоитиз металлического колььца 1 с гнездами 2 для шариков 3, имеющего на перемычках между гнездами разнонаправленные гофры 4 и 5, с меньшей шириной чем металлическое кольцо 1, а также из двух концентрично расположенных колец - наружного 6 и внутреннего .7, выполненных из самосмазывающегося материала. Кольца 6 и 7 выполнены с гнездами 8 и 9 для тел качения 3 и про- Ф илированными выступами 10 и 11, обращенными к дорожкам качения соответству ющих колец 12 и 13 подшипйика. Металлическое кольцо 1 установлено между кольцами 6 и 7 и подпружинивает их к дорожкам качения колец подшипника. Работа сепаратора заключается в следу юшем.При выдавливании шариками 3 смазкис дорожек качения наружного 12 и внутреннего 13 колец подшипника, профилировайные выступы 10 и 11, расположенные соответственно на кольцах 6 и 7 из самосмазываюшегося материала, периодически подают смазку в зону контакта шариков 3 с наружным 12 и внутренним 13 кольцами подшипника.Предлагаемый сепаратор позволяет повысить надежность подшипника при работе в качательном режиме за счет подачи смазки самосмазываюшимися кольцами непосредственно на дорожки качения.
СмотретьЗаявка
3454798, 17.06.1982
МОСКОВСКИЙ ИНСТИТУТ ЭЛЕКТРОННОГО МАШИНОСТРОЕНИЯ
ГРИГОРЬЕВ ИГОРЬ ЮРЬЕВИЧ, ИВАШОВ ЕВГЕНИЙ НИКОЛАЕВИЧ, НЕКРАСОВ МИХАИЛ ИВАНОВИЧ, ПАПЦОВ ГЕННАДИЙ МИХАЙЛОВИЧ, СТЕПАНЧИКОВ СЕРГЕЙ ВАЛЕНТИНОВИЧ
МПК / Метки
МПК: F16C 33/38
Метки: качения, подшипника, сепаратор
Опубликовано: 07.12.1983
Код ссылки
<a href="https://patents.su/2-1059303-separator-podshipnika-kacheniya.html" target="_blank" rel="follow" title="База патентов СССР">Сепаратор подшипника качения</a>
