Самосмазывающийся сепаратор под-шипника качения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 806919
Авторы: Бурмистров, Морозов
Текст

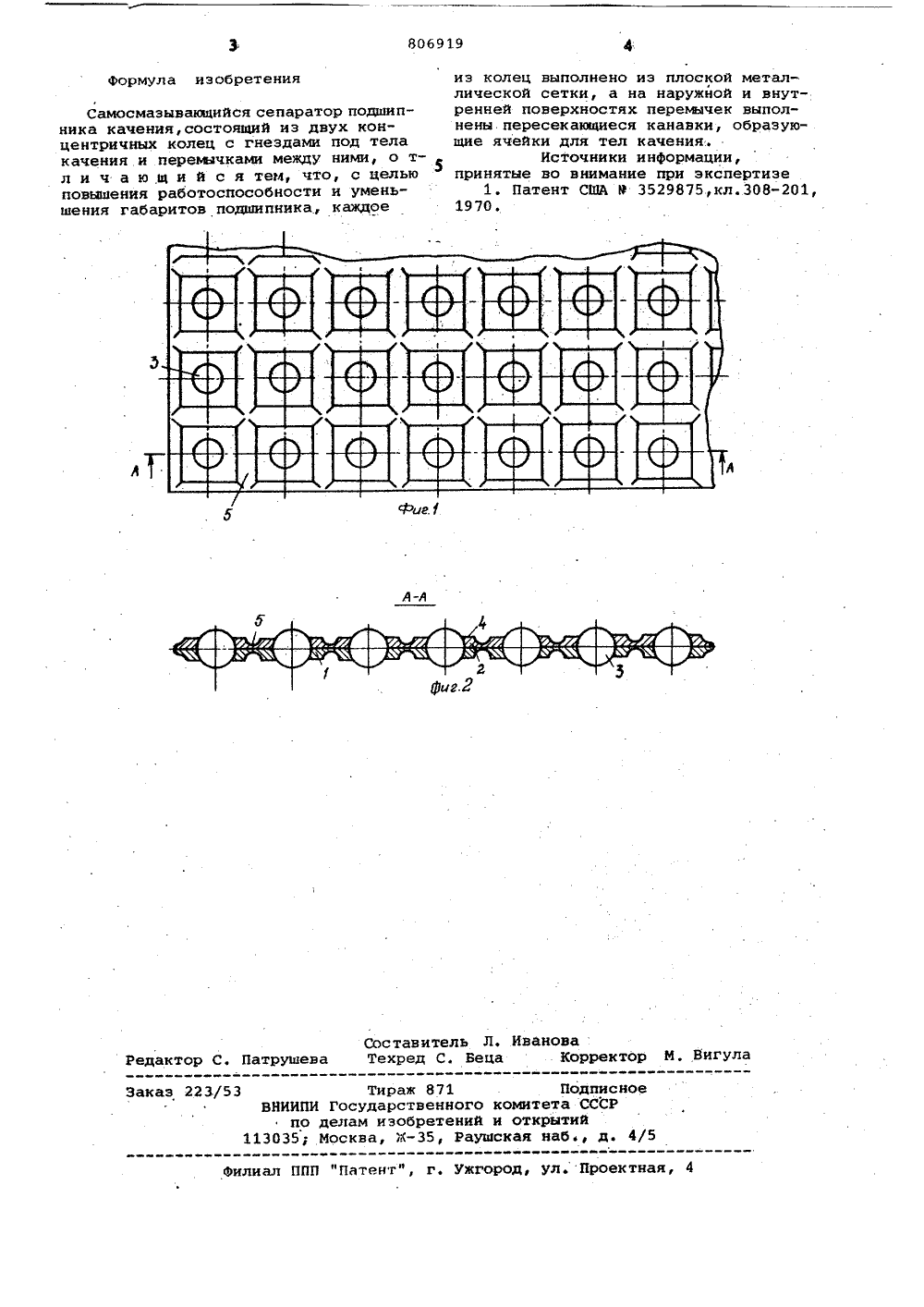

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Сеез Сеаетскик Сациалистииескна Ресттубаик(22) Заявлено 2832,77 (21)2560572/25-27 с присоединением заявки Му(23) ПриоритетОлубликовано 23.0281. бюллетень 4 В 7 Дата опубликования описания 2502.81(р)м ( 3Г 16 С 33/38 Г 16. С 19/00 ГесудвРствеяямй квмятст СССР яе амаи язобретеяяа я откРытяй(54) САМОСМАЗЫВАЩИЙСЯ СЕПАРАТОР ПОДШИПНИКА КАЧЕНИЯ ду ними 11. На фиг. 1 изображен самосмазывающий сепаратор, вид в плане; на фиг.2 - разрез А-А на фиг. 1.29 Самосмазывающййся сепаратор подшипника качения состоит из двух концентричных колец 1 и 2 с гнездамипод тела качения 3 и перемычками 4между ними.25 Каждое иэ йолец 1 н 2 выполненоиэ плоской металлической сетки, ана наружной и внутренней поверхностях перемычек 4 выполнены пересекающиеся канавки 5, образующие ячейки 30 для тел качения 3Изобретение относится к машиностроению, в частности к подшипникам каченияИзвестен самосмазыванщийся сепаратор подшипника качения состоящий из двух концентричных колец с гнездами под тела качения и перемычками межНедостатком указанного сепаратора является то, что он изготовлен из картона, пропитанного формальдегидной смолой, и обеспечивающий поглощение смазки в количестве 8- 10 вес.В полусепараторов. Сепаратор армирован кольцевыми накладками, прикрепленными к торцам полусепараторов алюминиевыми заклепками. Материал полусепараторов имеет низкие механические свойства, поэтому перемычки между гнездами для тел качения должны иметь большую ширину и площадь поперечного сечения. Несмотря на армирование, сепаратор не имеет достаточной прочности и непригоден для крупногабаритных подшипников с телами качения малого диаметра.В виду низкой теплопроводности и термостойкости материала, сепаратор ,не обеспечивает отвод тепла иэ эон трения и не может обеспечить работоспособность подшипниковых узлов приповышенных температурах, высоких скоростях перемещения и высоких нагрузкахЦель изобретения - повышение работоспособности и уменьшение габаритовподшипника.указанная цель достигается тем,что каждое из колец выполнено из плоской металлической сетки, а на наружной и внутренней поверхностях перемычек выполнены пересекающиеся канавки, образующие ячейки для тел каче ния.4 806919 формула изобретения ванова Корректо Сос тав ите Техред С. Вигула е трушев дакт Тираж 871Государственного коелам изобретений иосква, М, Раушск Заказ 223/53 Подписноемитета СССРткрытийя наб., д. 4/ ИИП филиал ППП "Патент", г. Ужгород, ул. Проектна Самосмаэывающнйся сепаратор подшипника качения, состоящий из двух концентричных колец с гнездами под тела качения и переьичками между ними, о т-л и ч а ю щ и й с я тем, что, с целью повышения работоспособности и уменьшения габаритов подшипника, каждое из колец выполнено иэ плоской металлической сетки, а на наружной и внутренней поверхностях перемычек выполнены пересекающиеся канавки, образующие ячейки для тел качения.Источники информации,принятые во внимание при экспертизе1. Патент США Р 3529875,кл.308-201,1970.
СмотретьЗаявка
2560572, 28.12.1977
ПРЕДПРИЯТИЕ ПЯ А-1233
МОРОЗОВ ВАЛЕНТИН ГЕОРГИЕВИЧ, БУРМИСТРОВ ЛЕВ СЕРГЕЕВИЧ
МПК / Метки
МПК: F16C 33/38
Метки: качения, под-шипника, самосмазывающийся, сепаратор
Опубликовано: 23.02.1981
Код ссылки
<a href="https://patents.su/2-806919-samosmazyvayushhijjsya-separator-pod-shipnika-kacheniya.html" target="_blank" rel="follow" title="База патентов СССР">Самосмазывающийся сепаратор под-шипника качения</a>
