Способ регулирования давления вколлекторах нагнетания компрессорнойстанции

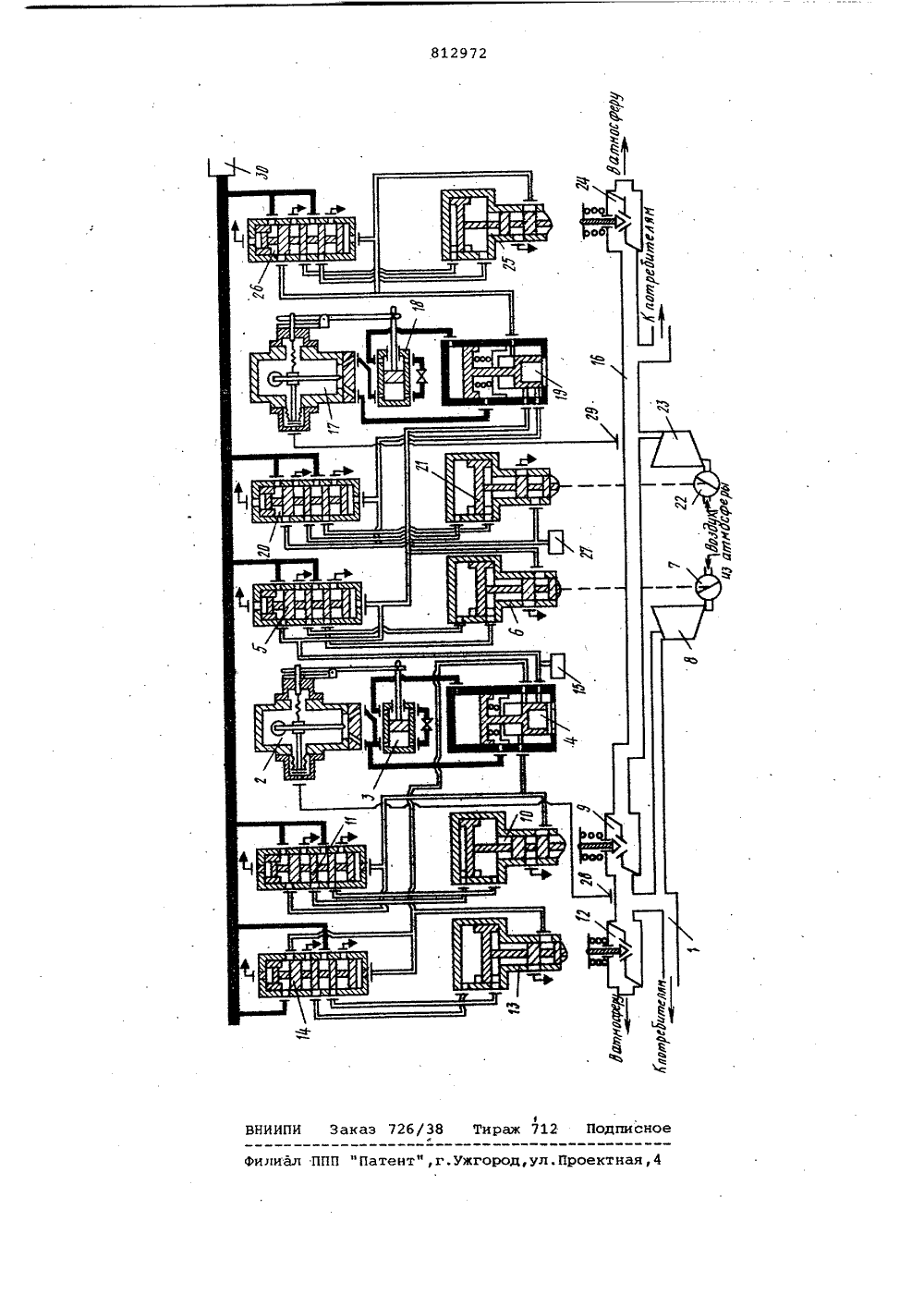

Севз Сванетских Социалистических Республик(22) Заявлено 271278 (23) 2701662/25-06 Г 04 0 27/00 с присоединением заявки Но(23) Приоритет Государственный комитет СССР по дедам нзобретеннй н открцтнРвин 71) Заявите нинг оепре зводстятия ОСОБ РЕГУЛИРОВАНИЯ ДАВЛЕНАГНЕТАНИЯ КОМПРЕССОРН ИЯ В КОЛЛЕ КТО СТАНЦИИ изодромом 3, распределительным золотником 4, отсечным золотником 5 исерводвигателем 6 привода дроссельной заслонки 7 компрессора 8, рабо-тающего на коллектор высокого давления, перепускной клапан 9 со своимсерводвигателем 10 и отсечным золотником 11, выпускной клапан 12 коллектора высокого давления со своим сер О водвигателем 13 и отсечным золотником 14, устройство 15 учета условийвсасывания компрессора высокого давления, а также коллектор 16 низкогодавления, регулятор 17 давления кол лектора низкого давления с изодромом18, распределительным золотником 19,отсечным золотником 20 и серводвигателем 21 привода дроссельной заслонки 22 компрессора 23, работающего на 20 коллектор низкого давления, выпускнойклапан 24 коллектора низкого давления со своим серводвигателем 25 и отсечным золотником 26, устройство 27учета условий всасывания компрессора 25 низкого давления, датчик 28 давленияв коллекторе высокого давления, датчик 29 давления в коллекторе низкогодавления и маслонасосную установку 30.Устройство работает следующим ЗО образом. носится к регулиров с об им коллектоИзобретение отванию компрессоро Щ ром нагнетания.Известен способ регулирования давления в коллекторах нагнетания компрессорной станции путем поддерживания давления на заданном уровне последовательным дросселированием влиниях всасывания и выпуском газав атмосферу 1Однако указанный способ обладаетнедостаточной экономичностью.Целью изобретения является повышение экономичности компрессорнойстанции при работе на коллекторы высокого и низкого давления.Укаэанная цель достигается тем,что давление в коллекторе низкогодавления дополнительно регулируют путем перепуска газа из коллектора высокого давления, осуществляемого спомощью регулятора коллектора высокого давления, срабатывающего по сигкалам регулятора коллектора низкого давления.На чертеже представлена .схема устройства, реализующего данный способ,Устройство содержит коллектор 1высокого давления, регулятор 2 давле ния коллектора высокого давления с Производственно-техническогонтроэнергочермет"В исходном положении потребление из обоих коллекторов 1,16 незначительно, дроссельные заслонки 7,22 прикрыты, выпускной клапан 12 закрыт, а перепускной клапан 9 и выпускной клапан 24 открыты. устройства 15 и 27 учета условий всасывания служат для изменения величины прикрытия дроссельных заслонок 7 и 22 до минимально допустимой величины с точки зрения помпажной безопасности, в зависимости от условий всасывания и величины поддерживаемого давления в коллекторах 1 и 16При повышении потребления в коллекторе 16 низкого давления давление в нем понижается, датчик 29 подает сигнал на регулятор 17 давления, который перемещает распределительный золотник 19 вверх. При этом . прикрывается слив проточного масла привода выпускного клапана 24,и он закрывается. При дальнейшем повыше нии потребления открывается слив проточного масла привода дроссельной заслонки 22.в распределительном золотнике 19, что приводит к открытию заслонки 22. При дальнейшем увеличении потребления распределительный золотник 19, продолжая движение вверх, открывает слив проточного масла привода дроссельной заслонки 7, увеличивая производительность ком- . Зо прессора 8 и количество перепускаемого воздуха. Если в исходном поло. жении увеличится потребление из коллектора высокого давления, то регулятор 2 давления, отрабатывая сигнал от датчика 28, перемещает распределительный золотник 4 вверх, при этом открывается слив проточного масла привода перепускного клапана 9,и он закрывается. При дальнейшем повышении потребления в распределительном золотнике 4 открывается слив проточного масла привода дроссельной заслонки 7 компрессора 8, что приводит к открытию заслонки 7 и увеличению производительности компрессора.Таким образом, дополнительное регулирование давления в коллекторе низкого давления путем перепуска газа из коллектора высокого давления, осуществляемое с помощью регулятора коллектора высокого давления, связанного с регулятором коллектора низкого давления, повышает экономичность компрессорной станции.Формула изобретенияСпособ регулирования давления в коллекторах нагнетания компрессорной станции путем поддерживаний давления на заданном уровне последовательным дросселированием в линиях всасывания и выпуском газа в атмосферу, о т л ич а ю щ и й с я тем, что, с целью повышения экономичности компрессорной станции при.работе на коллекторы высокого и низкого давления, давление в коллекторе низкого давления дополнительно регулируют путем нерепуска газа из коллектора высокого давления, осуществляемого с пбмощью регулятора коллектора высокого давления, срабатываваего по сигналам регулятора коллектора низкого давления.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР 9 177022, кл. Г 04 О 27/00, 1964.
