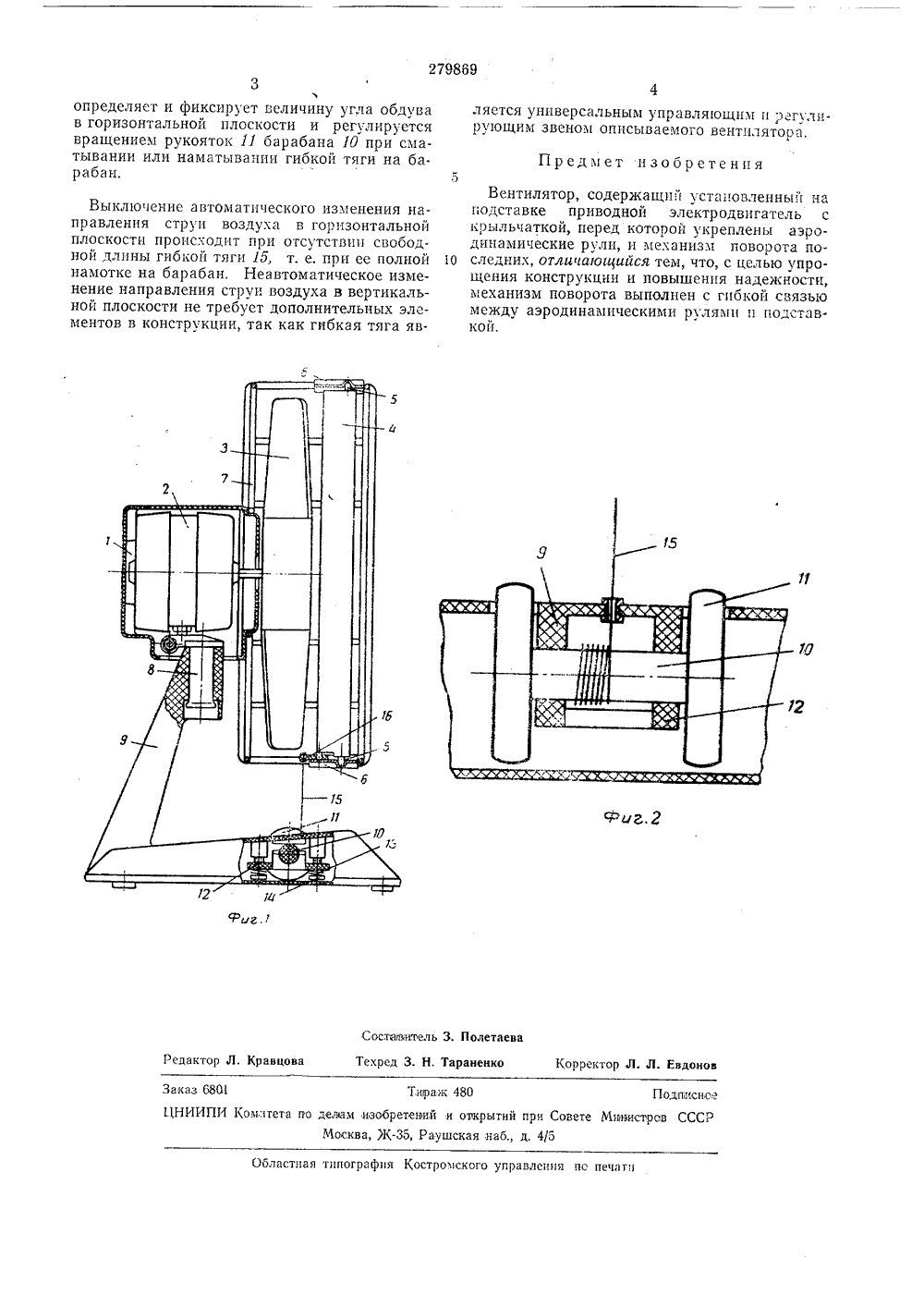

Сонэ Советских Соииалистических РеспубликОП ИСАНИ ЕИЗОБРЕТЕН ИЯк лВТОРСКОМУ СВИДЕТЕЛЬСТВУ.э Зависимое от авт. свидетельства-Кл. 27 с, 7/05 Заявлено 14,И 1, 1969 ( 1316782/24-6) с присоединением заявки-Комитет ло делан изобретеиий. и открытий при Совете Мииистрсв СССР.то Ь 1 тК Авторы изобретения и, Д. Спарсиашвили и В. Н, Хоперия иб. Ф Специальное конструкторское бюро тахометрии Заявитель ВЕНТИЛЯТОР Изобретсн 11 е от 11 осится к области вентиляторостросния.Известны вентиляторы, содержащие установленный на подставке приводной электродвигатель с крыльчаткой, перед которой укреплены аэродинамические рули, и механизм поворота последних.Описываемый вентилятор отличается от известных тем, что механизм поворота выполнен с гибкой связью между аэродинамическими рулями и подставкой.Это позволяет упростить конструкцию и повысить надежность работы вентилятора.На фиг. 1 схематически изображен вентил.1- тор, частичный разрез; на фиг. 2 - устройство для установки и регулировки угла обдува в горизонтальной плоскости и вклю 1 ения и выключения автоматического изменения направления струи воздуха в горизонтальной плоскости, частичный разрез.Головка 1 содержит электродвигатель 2, расположенный в декоративном корпусе с крыль. чаткой 3. Перед крыльчаткой укреплены аэродинамические рули 4 с цапфами 5. Опоры 6 расположены на декоративно-защитной решетке 7, закрепленной на электродвигателе. Головка 1 может поворачиваться в горизонтальной и вертикальной плоскостях при помощи шарнирного устройства 8 на подставке 9. В подставку 9 встроен с возможностью вражения барабан 10 с цилиндрическими рукоятками 11, выступающими из подставки, Барабан встроен при помощи опоры 12, подупружиненной для создания постоянного фрикциона пру линами 13 и закрепленной винтами 14. На барабан навита и закреплена гибкая тяга 15, другой конец которой закреплен на шарнирной тяге 16, соединяющей аэродинамические рули 4. Тяга 16 лежит на нижней опоре 6 и имеет10 возможность продольного перемещения, ограниченного длиной опоры, что позволяет ей устанавливать аэродинамические рули 4 под определенным углом атаки к воздушному потоку,15 При работе вентилятора за с 1 ет 1)еакт 11 вной силы, возникаюжей от взаих 1 одейств 11 я аэродинамических рулей 4 и воздушного потока, создаваемого крыльчаткой 3, головка поворачивается в горизонтальной плоскости в ту илн20 другук 1 сторону при наличии свободной длины гибкой тяги 15 от подставки 9 до шарнирной тяги 16. Повернувшись на определенный угол и выбрав свободную длину гибкой тяги 15, головка продолжает некоторое время псремс 25 жаться и гибкая тяга 15, натянувшись, псреводит аэродинамические рули 4 в другое положение, воздушный поток отклоняется в другую сторону. Цикл повторяется в обратном направлении.З 0 Величина свободной длины гибкой тяги 15279869 Предмет изобретения г Составитель 3. Полетае едактор Л. Кравцова Тскред 3, Н. Тараненко Корректор Л. Л. Евдонов Заказ 6801 Т,нуа к 480 ПодиясноеЦНИИПИ Ковгнтета по делам изобретений н открытий прн Совете Мнннстров СССРМосква, Ж, Раушская наб д, 4/5 бластиая типография Костромского управления по печати 3определяет и фиксирует величину угла обдува в горизонтальной плоскости и регулируется вращением рукояток 11 барабана 10 при сматывании или наматывании гибкой тяги на ба рабан,Выключение автоматического изменения направления струи воздуха в горизонтальной плоскости происходит при отсутствии свободной длины гибкой тяги 15, т. е. при ее полной намотке на барабан. Неавтоматическое изменение направления струи воздуха в вертикальной плоскости не требует дополнительных элементов в конструкции, так как гибкая тяга является универсальным управляющим и регулирующим звеном описываемого вентилятора,Вентилятор, содержащий установленный наподставке приводной электродвигатель с крыльчаткой, перед которой укреплены аэродинамические рули, и механизм повооота по следних, отличающийся тем, что, с целью упрощения конструкции и повышения надежности, механизм поворота выполнен с гибкой связью между аэродинамическими рулями и подставкой.
