Ефремов

Номер патента: 1404988

Опубликовано: 23.06.1988

Авторы: Абрамов, Гулькевич, Ефремов, Кулов

МПК: G01R 31/34

Метки: испытания, нагрузочное, электрической

...моменту нагрузки, блок 4 возведения в квадрат умножител схему 5 сравнения и усили тель 6.Устройство работает следующим образом.Вал испытываемого электропривода сочленяется с ротором электромагнит ного тормоза, При вращении вала на вход блока 4 возведения в квадрат поступает сигнал, пропорциональный частоте вращения с датчика 1. С выхода умножителя 4 сигнал, пропорциональ ный квадрату частоты вращения, поступает на первый вход схемы 5 сравнения, Этот сигнал является задающим, т.е, определяющим величину момента электромагнитного тормоза. На второй вход схемы сравнения поступает сигнал с датчика 3 момента, являющийся регулирующим сигналом (сигналом обратной связи). При равенстве задающего и регулирующего сигналов на выхо де усилителя...

Номер патента: 1401090

Опубликовано: 07.06.1988

Авторы: Андрейсон, Болотин, Воробьев, Данкфелдс, Ефремов, Коган, Подошвелев, Смирнов, Спалис

МПК: D21C 7/00

Метки: варочный, котел

...с коническим днищем 2, верхнюю 3 и нижнюю 4 горловины, распределительное устройство, состоящее из цилиндрической 5, конической 6 частей и цилиндрической фильтрующей перегородки 7, циркуляционное сито 8, патрубок 9 для удаления варочного раствора и штуцер 10 для подачи циркулирующей жидкости. Варочный котел работает следующим образом.Котел через верхнюю горловину 3 загружают щепой и через штуцер 10 - варочным раствором первой ступени. Острым или глухим паром производят подъем температуры и осуществляют первую ступень варки. По окончании первой ступени варочный раствор первой ступени откачивают насосом через фильтрующую перегородку и патрубок 9. В котел через штуцер 10 закачивают варочный раствор второй ступени и производят вторую ступень...

Номер патента: 1399798

Опубликовано: 30.05.1988

Авторы: Ефремов, Козырев, Корниенко

МПК: G08C 19/28

Метки: многоканальное, телеизмерительное

...чаеПц,,Псв с выхода распределителя 9 импульсов, С выхода распределителяи ключей группы на вход остальной части схемыпоступают: маркерныйсигнал Ссигналы 0113 несущиеинформацию о состоянии датчиков 5, -5 ь (фиг. 1) и стробирующие импульсыПсеП 6113 сьДлительность всехперечисленных сигналов равна канальному интервалу Т , а период следования - длительности кадра Т,( =(и+1)Тк(фиг. 2).Согласно фиг, 2, если СеТк,1 то13=13 13;=13 он. При еТк 36 13 в НБП;=ОБ;, 1=1,п. Селектор маркера 11,узлы выборки-хранения 12,-12, 14, -14и ключи 13,-13 , 151-15 служатдля разделения во времени и хранениясигналов У(1и УБ 1 1 1 паПо приходу стробирующего импульса13селектор маркера 11 переходит врежим выборки и на его выходе появляется маркерный сигнал У ,...

Номер патента: 1399792

Опубликовано: 30.05.1988

Авторы: Ефремов, Жучков, Козырев, Степанов

МПК: G08C 15/02

Метки: телеметрическое

...сигналы с распределителя 4 1 импульсов (временные диаграммы б -бна фиг.3) . Учитывая принцип работы узлов 40 - 40и вид поступаемых на них сигналов, после окончания импульсов 3 (фнг. 3) в момент временина входах сумматора 3 будут "дежурить" сигналы с измерительного входа узлов 40, -40 установившиеся в моменты времени с;, д = 1,п, а на выходе сумматора 24 и на измерительном входе сумматора 25 - сумма этих сигналов, которая в момент подачи импульса 7 (фиг, 3) с многотактного таймера 42 (Фиг4) считывается с выхода сумматора 3 и хранится на выходе узла 43 выборки-хранения до прихода следующего импульса 7 через время и Т При использовании самоходного рас; пределителя 4 1 импульсов (автопереключателя на схемах задержки) для фазирования...

Номер патента: 1399353

Опубликовано: 30.05.1988

Авторы: Бородин, Ефремов, Кацман, Кирпиченков, Мартынов, Минченко, Мирошниченко, Рудашевский, Сафонов

МПК: C21C 7/10

Метки: нержавеющей, низкоуглеродистой, стали

...неметаллическихвключений не снижается). Очень важным моментом является введение нитридообраэующих элементов и флюса до обезуглероживания расплава кислородом. Связано это с тем, что даже при бесшлаковом выпуске из печи расплава последующее обезуглероживание его кислородом под вакуумом приводит к образованию на поверхности металла большого количества шлака. Введение нитридообразующих и флюса на шлак снижает эффективность деазота" ции расплава иэ-за эффекта разбавления и изменения физико-химических свойств добавок, Поэтому в предлагаемом способе введение нитридообразующих и Флюса осуществляется до образования большого количества шлака, т.е.3 13993до обезуглерояявания расплава кислородом.После операции раскисления интенсивность подачи...

Номер патента: 1397933

Опубликовано: 23.05.1988

Авторы: Глушан, Ефремов, Пупков, Щербаков

МПК: G06F 15/20

Метки: перебора, перестановок

...информации, поступающей от регистров, через четные элементы И 43-66 и соответствующие элементы И 43-66 и ИЛИ 67-78. На выходах 19 устройства фиксируются коды чисел 1,2,3,4,5 соответственно, Нижний уровень тактового импульса, пройдя через элемент 15 задержки, вызывает появление "1" на выходе элемента НЕ 37, которая разрешает прохождение информации через нечетные элементы И 43-66 и соответствующие элементы ИЛИ 67-78, "0" с выхода элемен та 15 задержки запрещает прохождение информации через четнье элементы И 43-66.На выходах 19 устройства фик сируются коды чисел 4,3,2,1,5 соответственно.Верхний уровень тактового импульса вызывает появление на выходе счетчика 1 единичного потенциала, 25 который поступает на первые входы элемента 34...

Номер патента: 1395513

Опубликовано: 15.05.1988

Авторы: Вишняков, Ефремов, Москаленко, Тойбин

МПК: B28B 21/34, B28B 21/44

Метки: защитного, металлический, нанесения, напорной, сердечник, слоя, трубы

...50%-ным цементным раствором с добавкой 1-5% от массы цемента,нитрит-нитрата кальция. Затем 15 на обработанный таким образом сердечник наносят сначала центрифугированием, а затем торкретированием бетонную смесь на внутреннюю и наружную поверхности сердечника, После этого 20 поверхности отформованного изделия дополнительно смачивают тем же 50%- иым цементным раствором с добавкой 1-5% от массы. цемента нитрит-нитрата кальция, что ускоряет процесс прочности бетона даже при низких температурах. Далее отформованное изделие подвергают термообрйботке. П р и м е р 1. Изготовляют изделие 30 путем смачивания металлического сердечника раствором, который получают церемешиванием воды и цемента, взяых в равных количествах, и добавления в...

Номер патента: 1395479

Опубликовано: 15.05.1988

Авторы: Барсуков, Ефремов, Жданов, Зуев

МПК: B25J 11/00

Метки: кантователь

...вверх и вытес"нять рабочее тело из верхней полости цилиндра 16 в нижнюю через дроссель 19. После прохождения центром тяжести рычагов 7 с изделием 22 поло жения равновесия (фиг.З) создается момент, поворачивающий рычаги 7 с изделием относительно оси 6, при котором опорные поверхности этих рычагов отрываются от упора 8, рычагивместе с иэделием поворачиваются наугол 2 - 3 и доходят до упора 9,при этом датчик 10 отключает двигатель и электромагнитную муфту. Далее под действием веса рычагов 7 с изделием 22 рама 5 продолжает поворот иопускает изделие (фиг.5). В этом положении изделие 22 освобождается отзажимов 21,Из нижнего положения (фиг.5) привод 2 возвращает рычаги 7 в исходноеположение (фиг.4). Вначале вал 3 поворачивает с...

Номер патента: 1393433

Опубликовано: 07.05.1988

Авторы: Ефремов, Лебедева, Смирнов, Тверской

МПК: A61M 5/00

Метки: автоматический, шприц

...сигнал с выхода датчика 9 температуры среды на выход элемента 11 сравнения компенсируется сигналом с выхода источника 10 опорного напряжения задатчика 9 нормальной температуры. Поэтому при заданной нормальной температуре среды на выходе элемента 11 сравнения напряжение отсутствует. При повьппении температуры окружающей среды на выходе элемента 11 сравнения появляется напряжение, пропорциональное приращению температуры среды относителык заданной нормальной температуры, Это напряжение вычитается в сумматоре 2 из сигнала источника 1, уменьшая заданную величину градиента температуры. Напряжение с выхода датчика 8 температуры шприца подается на второй вход компаратора 14 и первый входкомпаратора 15, На первый вход компаратора 14...

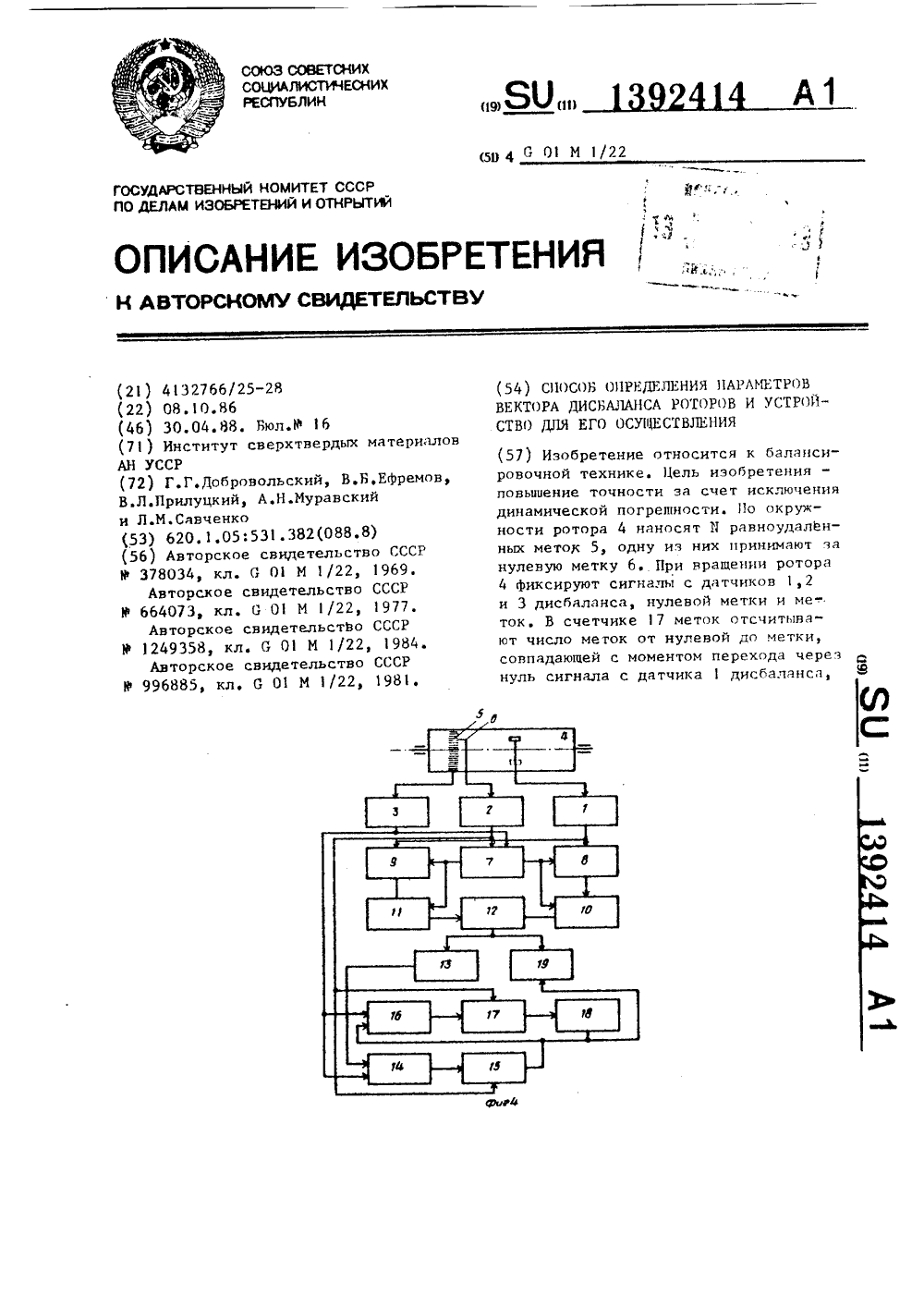

Номер патента: 1392414

Опубликовано: 30.04.1988

Авторы: Добровольский, Ефремов, Муравский, Прилуцкий, Савченко

МПК: G01M 1/22

Метки: вектора, дисбаланса, параметров, роторов

...7 Формирования опорных сигналов, меняющиеся по синусоидальному закону и 30сдвинутые один относительно другогоона 90 с частотой, ранной частотевращения ротора 4. Управление блоком7 Формирования опорных сигналов осу ществляетоя сигналами датчика 2 нуле 35вой метки и датчика 3 меток угла ротора. Сигналы дисбаланса с выходовперемножающих блоков 8 и 9 поступаютна входы соответствующих синхронныхдетекторов 10 и 11. На другие входы 4 Осинхронных детекторов 10 и 11 поступают сигналы с выходов блока 7 Формирования опорных сигналов. Далее сигналы с выходов синхронных детекторов1 О и 11 поступают ца входы сумматора 4512, на выходе которого Формируетсясинусоидальный сигнал оборотной частоты, амплитуда которого пропорциональна амплитуде вектора...

Номер патента: 1391587

Опубликовано: 30.04.1988

Авторы: Ефремов, Рего, Рожков, Свиридов, Скрипник

МПК: A43D 1/06

Метки: обуви, прибор, размера

...11, и флажок последнего при этом не достигает зоны чувствительного элемента путевого включателя 13.Валяный сапог (не показан) носком вниз надевают на консоль 1 до упора в торец, отпускают его для самоориентации относительно вертикальной плоскости за счет поворота сапога на опорной поверхности под действием силы тяжести и затем прижимают к торцу и опорной поверхности консоли 1, По сигналу микропереключателя 2 блок 14 управления циклом измерения осуществляет запись в счетчик 15 набранного переключателями преднабора числа и выдает команду блоку 7 управления, включающему двигатель 4. По мере сматывания троса 9 с барабана 5, сидящего на валу двигателя 4, груз 8 перемещается вниз и одновременно дискретный датчик 6 формирует импульсы...

Номер патента: 1390479

Опубликовано: 23.04.1988

Авторы: Енякин, Ефремов, Котлер, Павлов

МПК: F23C 1/12

Метки: аэросмеси, газообразного, сжигания, совместного, топлива

...на два равных потока с помощью 40рассекателя 3 (фиг. 1, 2) или обечайки 9 (фиг. 3). В каждый потокаэросмеси после его разделения, нодо выхода в топку вводят по газораздающим трубкам 12 и 13 газообразное 45топливо, причем в канал 4 (фиг. 1и 2) или во внутренний канал 1 О(фиг. 3) вводят количество газообразного топлива больше, чем в канал 5(фиг. 1 и 2) или в наружный канал 11.50В результате такого распределениягазообразного топлива создаются факелы, обогащенные и обедненные топливом. В первых при этом получаютсяпродукты неполного сгорания (СО и Н),взаимодействие которых с образующей 55ся окисью азота приводит к восстановлению ИО до молекулярного азота 2 Н 0 + 2 СО 2 И)т + 211 г2 КО + 2 Н 1-2 Н 20 + Н 7Это приводит к снижению содержания...

Номер патента: 1389981

Опубликовано: 23.04.1988

Авторы: Бергер, Ефремов, Пастух

МПК: B23Q 7/00

Метки: загрузочное

...24 установлено с возмож 50ностью взаимодействия с дополнительно введенным в поддон 9 штоком 25,установленным с возможностью возвратно-поступательного перемещения в вертикапьной плоскости. Шток 25 разме 55щен в поддоне 9 с возможностью взаимодействия со штангой 13 механизма5 выдачи заготовок Устройство работает следующим образом.Перед началом работы устройство загружается поддонами 9 с заготовками фланцев. Для этого на поднятый подъемный стол 3 загрузки в позицию загрузки устанавливается ряц поддонов 9, подъемный стол загрузки 3 перемещается вниз, при этом один из поддонов опускается на цепной конвейер 2, а остальные остаются на собачках 8 стоек б. Опускание следующего поддона 9 происходит автоматически после выхода предыдущего...

Номер патента: 1389964

Опубликовано: 23.04.1988

Автор: Ефремов

МПК: B23K 9/30

Метки: горелки, дуговой, колебаниями, поперечными, сварки

...ступицы шестерни 7 проворачивается только при40 вращении винта 14, воздействующего наползун 12, соединенный с втулкой 9.Кривошип 8 необходим для того, чтобы с его помощью передать вращение от втулки 9 (при ее движении относительно ступицы шестерни 7) валу 6 и сидящему на другом его конце кривошипу 5, соединенному с шатуном 4. Это позволяет менять расстояние оси цапфы кривошипа 5 относительно оси шестерни 7. Ось цапфы кривошипа 5 и ось шестерни 7 представляют собой также кривошип в механизме качания горелки. Кривошип 8 должен быть выполнен заодно с валом 6 (или неподвижно с ним соединен) в виде коленчатого вала.Вал 6 является осью вращения кривошипа. Когда втулка 9, в прорезь которой входит шейка кривошипа 8, вращается под...

Номер патента: 1388483

Опубликовано: 15.04.1988

Авторы: Ефремов, Сапрыкин, Фролов, Фролова

МПК: D01G 25/00

Метки: волокнистого, машине, продукта, съема, узел, чесальной

...частей б и 7 составнойпланки осуществляется посредствомвинта 9, Одна из стенок 10 камерыформирования выполнена с возможностью 30качания для изменения зазора междуней и съемным барабаном 1 Для вывода сформированного волокнистого полотна из зоны конденсора 3 предусмотрен уплотнительный валик 11 и транспортер 12. После чесания в зоне барабан-шляпки волокна переходят на съемный барабан 1, с которого осуществляется съем расчесанного волокна в зоне съема. Интенсивность съема в этой зоне регулируется величиной зазора между съемным барабаном 1 и составной планкой, перемещением ползуна 5, связанного с ней винтом 8. Изменение зазора регулирует интенсивность воздушного потока, проходящего над съемным барабайом 1 и увеличивает дугу съема...

Номер патента: 1386471

Опубликовано: 07.04.1988

Авторы: Дядченко, Ефремов, Синяков, Тойбин

МПК: B28B 21/34

Метки: бетонных, вращения, смесей, тел, формования, центрифугированием

...дополнительную секцию 8 ременного ложа 2 центрифуги 1. Затем включают силовые цилиндры 33, штоки 32 которых, перемещаясь в направляющих 38, через подшипники 31 и ролики 30 перемещают фланец 23. Последний через пружину 25 вводит в полость планшайбы 7 промежуточную обечайку 20 до упора в ее внутреннюю торцевую часть. В этом случае фланец 23, сжимая пружину 26, воздействует на внутреннюю обечайку 21, которая перемещается и воздействует нажимным конусом 22 на соответствующие скосы штыревых фиксаторов 26, в резулвтате чего последние, сжимая пружины, перемещаются по ним и входят в соответствующие радиальные отверстия 28, т. е. происходит соединение последних.Затем включают силовой цилиндр 36, шток 35 которого, перемещаясь в направляющих 37,...

Номер патента: 1383381

Опубликовано: 23.03.1988

Авторы: Глушан, Ефремов, Пупков

МПК: G06F 7/06

Метки: перебора, перестановок

...Т вновь достигает своего модуляА=143221, В=1432 Т=021022. 2143 121023. 3214 221024. 4321 3210Счетчики Т 1, Т 2 и То одновременно достигают своих модулей, поэтому единица, появляющаяся в следующем такте в счетчике Т 4, сигнализирует об окончании перебора всех перестановок.У этого алгоритма имеется важное положительное свойство - каждой перестановке из первой половины последовательности всех перестановок соответствует ей зеркальная из второй половины. Это свойство используется в изобретении, которое выражается в получении двух перестановок - прямой и зеркальной за один такт работы устройства, используя оба фронта импульсов в тактовых сигналах. 5 О Перед началом работы в регистры 11 - 1 заносятся коды переставляемых величин, счетчики...

Номер патента: 1329369

Опубликовано: 15.03.1988

Авторы: Ефремов, Манжай, Тарараксин, Чернов, Шемякин, Яковлев

МПК: G01N 29/04

Метки: акустико, многоканальное, цифровое, эмиссионного

...АЭ ниспадающую часть каждой полуволны.На отдельных участках фронта сигнала АЭ может иметь место уменьшениеамплитуд полуволн сигнала АЭ, обуслонленное интерференцией отраженныхволн, волн различных мод и т.пустройство регистрирует полностьюфронт сложного сигнала АЭ.Это позволяет улучшить временнуюпривязку к фронтам сигналов при определении разности времени прихода сигнала АЭ по разным каналам приема.35Так, в частности, исключается ошибкапри привязке к фронту сигнала АЭ помаксимальной амплитуде. Это достигается за счет введения первого ивторого дешифратора 40, 41 и счетчика 39 экстремальных значений. Значение кода выборки, записанного в регистре 12 максимальных значений, является порогом, при превышении которого абсолютной величиной...

Номер патента: 1381159

Опубликовано: 15.03.1988

Авторы: Гернет, Грачева, Ефремов, Клесов, Куликов, Райнина, Савельев, Сизов, Синицын, Черноглазов

МПК: C12N 11/14, C12P 7/06

Метки: cerevisiae, sасснаrомyсеs, дрожжей, иммобилизованных

...примеру 1. Концентрация хло"рида зелена 0,2 М, время обработкихлоридом железа 2 ч, концентрациясуспензии клеток до и после обработки флокулянтом 00 г/л (отношениеклетки - носитель 0,43 г/г), времяобработки клетками 45 мин, концентрация и время обработки флокулянтомсоответственно - 0,0257. и 45 мин.Активность полученного препаратаидентична активности препарата попримеру 1,П р и м е р 3. Выполняется аналогично примеру 1. Концентрация хло"рида железа 0,3 М, время обработкихлоридом железа 3 ч, концентрациясуспенэии клеток в обоих случаях 120 г/л соотношение клетки: носитель 0,516 г/г), время обработки клетками в обоих случаях 1 ч, концентрация флокулянта 0,057, время обработки флокулянтом 1 ч.Плотность адсорбции клеток 0,36 г/г, активность...

Номер патента: 1379856

Опубликовано: 07.03.1988

Авторы: Ефремов, Нудельман, Поляков

МПК: H02H 3/06

Метки: включения, линии, однофазного, повторного, электропередачи

...и шестого 22 элементов И держится разрешающий сигнал.При срабатывании фиксатора фазыА на его выходе 24 появляется сигнал, который поступает ца первый 17 и четвертый 20 элементы И. 1 акое выполнение позволяет в течение выдержки элемента 16 времени подклю 5 чать к измерительному органу 1 линию 34 напряжения фазы В по цепи- четвертый элемент И 20, второй элемент ИЛИ 28, третий выход 31 блока 2, В этом слчае исправный измеритель ный орган 1 срабатывает и подает сигнал на вход установки второго триггера 4, выходной сигнал котороготретьим элементом И 8 блокирует выход элемента 15 времени расчетной 15 паузы и подготавливает канал на повторное включение с адаптивной паузой и через первый элемент И 6 запускает элемент 9 времени на отключение трех...

Номер патента: 1379451

Опубликовано: 07.03.1988

Авторы: Бикбулатов, Бикинеев, Валиуллин, Ефремов, Мусский, Шаяхметов

МПК: E21B 33/13, E21B 33/14

Метки: колонны, обсадной, скважине, цементирования

...снабженпереводником 17, соединяющим его собсадной трубой 18, а в нижней егочасти установлен якорь 19 с башмаком20 и седлом 21 для шара 22.1 ОУстройство работает следующим образом.После промывки скважины от глинистой корки с целью предотвращения образования пробок и сальников при спуске 5обсадной колонны и для обеспеченияпрочности сцепления цементного камняс породой устройство спускают на колонне обсадных труб 18 в скважину(фиг.2). При достижении устройством 20заданной глубины (до упора о забой)в колонну обсадных труб бросают шар22 меньшего диаметра, который садится в седло 2 башмака 20. Затем производят закачивание жидкости в колонну 18 под избыточным давлением порядка 1214 МЛа, в результате чегопрофильная труба 19 с...

Номер патента: 1379365

Опубликовано: 07.03.1988

Авторы: Быкадоров, Воронин, Ефремов

МПК: D03J 1/20

Метки: плотности, ткани

...8, 15 кг)О(1с 1(53 м икрвыклк)ча)с,и( 135 с 1 с с т 5( ь к(313 1 я с рк 1 д 12 1Р (И С( ), 1 И 1 П С Р .,1(с С И 1 Н (3 . )с) Н с 1 И 1 . 1 И К с) Т и Р )13 )(ОКЛикГЯ ГОР(3 1;).К 1 (ЛЬКО Н,)Н(ТИ;3,) 5 с( Гс с )к 3) ьн) 8 п рп.11 рс 1(.тя- Н ПС 1 И С М, )1( П Ь ц),1 К,1 Н) Ч;1(1 Ся, 1 ( К КЗ К ( 35,3),л)ч(г ч)крпсрс к.)н)чнгль 11, и нн микрк )ЛЬК),1511 Ор 1;) нкс 5 Ь)1)н(.Т(.Я пг)О 313(.1 Ь к)ни н утку н) 11 см. снятис пок 3 ца 1311 )Р 1.5 ВЛ 5 Г, К1;1 11(1 с 1 Т 11 с 3ЦЧСС ГС С ) к;)н),н 8 13,н.(т к (кс;1 руи свим КОН 3 ОМ (СЦО)(.И 1 СГО О 1 )с 313)Лп И Я С О СКО. й 2 1)л3 сч пружины 11 на)р 15,31 пис 4 ц)ссГс с пл(1 тинЙпвр)чи)5)нся )икру) п)нрпирн,5 п (с и с)рс,)кс, и,)ь)ць)КО,яГ .3 ки)3 8, )ри э)ч нр;3 цыи кнс) ни+ий )(нпрнвлямп)сй 4...

Номер патента: 1379005

Опубликовано: 07.03.1988

Авторы: Ефремов, Чернокнижный, Шевченко

МПК: B21J 5/04

Метки: гидропрессования, зажим-уплотнение, устройству

...2 с отверстием для захода заготовки 3 в каждом из них. Со стороны меньшего торца уплотнительной втулки 2 по его продольной оси выполнена коническая полость, сужающаяся в направлении клинового захвата против движения заготовки 3. В конической полости уплотнительной втулки 2 установлен уплотни тель 4, выполненный в виде набора колец, изготовленных из полимерных материалов. Уплотнитель 4 заключен между двумя кольцами: со стороны конического торца уплонительным кольцом 5, с другой стороны стальным нажимным кольцом 6, и фиксируется гайкой 7 через упругий элемент 8.В процессе плавного набора давления жидкости уплотнитель 4, удерживая низкое давление, воздействует на уплотнительное кольцо 5, удерживающее высокое давление. Отход поверхности...

Номер патента: 1376094

Опубликовано: 23.02.1988

Авторы: Ефремов, Мельников, Никонов, Самошин

МПК: G06F 15/177

Метки: коммутатора, модуль, программируемого

...которого осуществля/ет запись кода задержки в счетчик 21 каждого из блоков 8.1-8.2 программируемой задержки, Нулевой сигнал на выходе элемента НЕ 25 закрывает эле-, менты И 14. 1-14.4 на время работы счетчика 21, блокируя выдачу информации через соответствующие мультирлексоры 10.1-10,4 сигналы с вторых входов блоков 8. 1-8.4 программируемой задержки через вторую группу входов блока 9 дешифрации открывают соответствующие элементы из .группы блоков элементов И 28.1-28,4, в результате чего на выходах элементов ИЛИ-НЕ 3 1.1-31.4 формируются сигналы, запрещающие прохождение импульсов синхронизации с входа синхронизации блока 9 дешифрации через элементы И 29,1-29.4 и далее через элементы 32.1-32,4 задержек на обнуление регистров 6,1-6,4 через...

Номер патента: 1374434

Опубликовано: 15.02.1988

Автор: Ефремов

МПК: H03M 13/51

Метки: двоичных, декодирования, кодов, многократном, повторении, сообщения

...всегосообщения и приведения устройствав исходное состояние. В дальнейшем,при приеме в данном разряде сообщения информационного 0 условие совпадения чисел, записанных в счетчике6 и в счетчике 4 повторов, нарушается, сигнал на выходе схемы 8 сравнения пропадает,В случае, если на вход счетчикаб поступит ш информационных "1",наступит его переполнение, на выходесчетчика 6 появится сигнал переполнения счетчика 6, Данный сигнал, поступив на инверсный управляющий входключа 7, закрывает последний, чемдостигается сохранение сигнала навыходе счетчика 6, являющегося информационным выходом устройства, доконца обработки всего сообщения иприведения устройства в исходное состояние,При появлении сигнала на одномиз входов элемента ИЛИ 10 на ее...

Номер патента: 1374223

Опубликовано: 15.02.1988

Авторы: Ефремов, Календарев, Крюков, Шведов, Шумилов

МПК: G06F 9/22

Метки: микропрограммное

...параллельно со считыванием последовательностей элеменатарных микрокоманд из блоков 1, -1.Момент изменения адреса в счетчике9 соответствует началу последнегосчитывания самой короткой последовательности элементарных микрокомандмикропрограммы, Время считыванияуправляющего слова иэ блока 8 должнобыть равно мнн Тсчмм .где Тсчпэ м . -тзвремя считывания 1-последовательности элементарных микрокоманд блока 1,.В качестве сигнала синхронизациизаписи в регистр 13 значения поляПУА управляющего слова используетсясигнал, формируемый схемой 5, каксигнал, соответствующий концу считывания одной из последовательностейэлементарных микрокоманд,В процессе изменения адреса содержимое счетчика 9 в схеме 10 сравнивается со значением поля ПУА из регистра 13. При...

Номер патента: 1373469

Опубликовано: 15.02.1988

Авторы: Галян, Ефремов, Зинуров, Кацман, Максутов, Рудашевский, Тараканов, Тулуевский, Флейшер, Швабауэр

МПК: B22D 41/08

Метки: затвор, ковшевой, шиберный

...где и застывает. Трубка 7 отсоединяется от поворотного кронштейна 9. Послеотворота кронштейна 9 шиберный затвор переводят в положение Открыто",При этом совмещается разливочное отверстие 5 подвижной огнеупорной пли,ты 3 с разливочным отверстием 4 неподвижной плиты 2, Трубка 7 с застывшимвнутри металлом и кристаллизаторомвместе с огнеупорной засыпкой легковынимается иэ затвора, начинаетсяразливка стали.При продувке, в положении затвора"Закрыто" трубка для ввода реагентовзажата неподвижной и подвижной огнеупорными плитами (фиг.2). Эллипсовидное сечение участка инжекционнойтрубки между разливочным стаканом истаканом-коллектором, т.е, того ееучастка, который в положении затвора11 11Закрыто зажимают огнеупорные плиты, позволяет при продувке...

Номер патента: 1373446

Опубликовано: 15.02.1988

Авторы: Арешина, Бойко, Глембоцкий, Голованов, Ефремов, Златорунская, Кельник, Макаров, Маслов, Щеглова

МПК: B03D 1/00

Метки: обогащения, руд, флотационного, фосфатных

...извлечения пятиокиси фосфора из руд с переменной измельченностью.Согласно способу флотационного О обогащения фосфатных, например апатитосодержащих, руд, включающему рудо- подготовку, контроль содержания полезного компонента и крупности питания флотации, обработку пульпы моди фикатором и флотацию с использованием комбинации собирателей иэ М-ацилированных аминокислот или их щелочных солей, собиратели иэ И-ацилиро-. ванных аминокислот, или их щелочных 20 солей и жирных кислот, или их щелочных солей подают последовательно по фронту флотации и в соотношенииЬ, = ВТ 27 25 где И - подаваемое количество И-ацилированных кислот или ихщелочных солей, г/т;Ц - подаваемое количество жирных кислот или их щелочных 30солей, г/т;Р(-Й) -...

Номер патента: 1373415

Опубликовано: 15.02.1988

Авторы: Блюм, Витер, Гладкий, Голуб, Ефремов, Коган, Найда, Федосеев

МПК: B01D 19/00

Метки: дегазации, жидкости

...пластинчатым элементам 5 достигается распределение тонким слоем дегазируемойжидкости по поверхности распределителей 8, полное использование ихповерхностей, а подача дегазируемойжидкости и теплоносителя противотоком в каждом спиральном распределителе 8 и 9 способствует наилучшемутеплообмену между ними и, следовательно, повышению степени дегазации,С периферии верхнего спиральногораспределителя .8 дегазируемая жидкость по патрубку 10 перетекает вцентральную часть нижележащего распределителя 8 и т,д. Из последнегораспределителя 8 дегазированная жидкость отводится непрерывно через отверстие (не показано) на его боковой поверхности и удаляется из аппарата через штуцер 12. Летучие примеси и растворенные газы отводят черезштуцер 15 на крышке...

Номер патента: 1373338

Опубликовано: 15.02.1988

Авторы: Ерофеев, Ефремов, Келлер, Расстанаев

МПК: A01B 33/06

Метки: окучник-бороздодел

...коитега (:(ХР по дегаизобретений и открытий11 ЗОЗ 5, Мослва, К:5 З, Рауискан наб, д. 4511 роизводсвоино.плтигра 1 ическо пр днринтие, г Ужгород, Уп. Цроелтнан, 1 1Изобретение относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим орудиям, агрегатируемым с мотоблоком.Цель изобретения снижение энергоемкости процесса окучивания и нарезания борозды.На чертеже изображен окучник-бороздодел, вид сбоку.Окучник-бороздодел включает лемех 1, грудь 2, два отвала 3, симметрично установленные на груди 2, стойку 4, опорную пяту 5, закрепленную на кронштейне 6 посредством стопора 7.Профиль кривой, образованной лемехом и грудью, описан уравнением Н = 219,3 -- 3,151.+ 0,0111.,где Н высота профи,я; 1.,1 л и н а и р...
