Номер патента: 1132025

Опубликовано: 30.12.1984

Автор: Шемякин

МПК: E21D 23/04

Метки: крепи, механизированной, перекрытие, секции

...-сечение Б"Б на Фиг. 3; на Фиг, 5 -соединение верхняков соседних перекрытий, вид снизу (вид В на Фиг. 1). 55Перекрытие секции крепи содержиткорпус 1, в котором нодвижио установлены два выдвижных верхняка 2 25 2и 3. Выдвижные верхняки соседнихсекций соединены между собой шарниром 4, Каждый выдвижной верхнякимеет свой гидродомкрат 5 двойногодействия, Для связи со штоком гидродомкрата 5 выдвижной верхнякимеет упор 6. Корпус гидродомкрата(гидроцилиндр) связан с корпусом 1перекрытия. При этом корпус 1 перекрытия имеет сквозной паз 7 длясвободного хода упора 6,Корпус 1 перекрытия служит опорой для выдвижных верхняков 2 и 3 .и имеет направляющие прямоугольныепазы для выдвижных верхняков. Устройство и крепление шарнира 4, соединяющего выдвижные...

Номер патента: 1132793

Опубликовано: 30.12.1984

Автор: Хаверь

МПК: E21D 23/00

Метки: комплекс, крутых, механизированный, пластов

...соединены с возможностью изменения угла с поперечными балками 10. Для этого на поперечных балках 1 О помещены П-образ.ные поворотные планки 36, которые передними концами через шарнир 37 соединены с поперечными балками 1 О. К шарниру 37 присоединен также передний конец штока 26 поршня соответствующего шагового цилиндра 25 на поворотной планке. Шарнирное соединение 37 выполнено таким образом, что поворотная планка 36 вместе с шаговым цилиндром 25 поворачивается в параллельной лежачему боку месторождения плоскости относительно .поперечной балки 10, при этом соответ 40 ствующее положение поворота может быть зафиксированоПоперечная балка 10 на конце со стороны закладки имеет пластину 38, которая перекрыта закрепленной на обратном...

Номер патента: 1132794

Опубликовано: 30.12.1984

Авторы: Вальтер, Куниберт, Михаель, Харри

МПК: E21D 23/12

Метки: гидроцилиндрами, крепей, механизированных

...металлической капсулы, а на поверхность штока нанесен дополнительный гальваническийметаллический слой. На чертеже схематически изображено предлагаемое устройство,В шток 1 цилиндра 2 передвижки встроены постоянные магниты 3, распределенные по длине штока с промежутком, равным шагу передвижки. Напереднем конце цилиндра 2 передвижки закреплен зондирующий орган 4, состоящий из катушки индуктивности,В штоке 5 подающего цилиндра 6, шарнирно установленного между основным 7 и консольным 8 верхняками, . встроены распределейные с равными промежутками по длине постоянныемагниты 9.Кроме того, на переднем конце подающего цилиндра 6 закреплен зон дирующий орган 10, выполненный в виде катушки индуктивности. Распределитель 11 содержит электромагнитный...

Номер патента: 1133362

Опубликовано: 07.01.1985

Авторы: Стоев, Филатов

МПК: E04G 21/04, E21D 11/10

Метки: бетонной, подачи, смеси

...лопатки 7 смешивания бетонной смеси с ускорителем твердения, для подачи которого в корпусе вмонтирована трубка 8. На выходе конусного насадка корпуса закреплен патрубок 9 для подсоединения бетонопровода 10.Полый вал шнека одним концом взаимодействует с приводом 11 и соединен с источником 12 сжатого воздуха. На другом его конце установлен прижимной конический клапан 13 для перекрытия выходного отверстия 15 20 25 ЗО 35 40 45 50 полого вала шнека, выполненный в виде направляющей втулки 14 с размещенной в ней конической головкой 15 со штоком 16. На конической поверхности головки 15 выполнены три лопасти 17, расположенные под углом 120 по отношению одна к другой. Лопасти 17 клапана в исходном положении размещаются в гнездах 18 втулки 14. Для...

Номер патента: 1133386

Опубликовано: 07.01.1985

Авторы: Баранов, Кушниренко, Любаков, Питман, Сердюков

МПК: E21B 21/00, E21B 44/02, E21D 9/10 ...

Метки: бурения, шпуров

...а клапана 6 вра,щателя 2 - через второй вход 20 разделительного клапана ИЛИ 16. Выход 18пневмораспределителя 19 соединен также с камерой 21 управления включением этого пневмораспределителя,Пневмораспределители 14 и 19 име.ют также камеры 22 и 23 выключениясоединенные с выходами 24 и 25 соответственно датчиков переднего положения 26 и заднего положения 27. Вход28 датчика 26 переднего положениясоединен с линией 29 питания, а вход30 датчика 27. заднего положения -с выходом 18 пневмораспределителя 19реверса. Выход 24 датчика 26 соединяется с камерой 22 управления черезвход 31 разделительного клапана ИЛИ32, Кроме того, пневмораспределителиз, 1133 14 и 19 кинематически соединены меж- . ду собой коромыслом с рукояткой 33 управления,...

Номер патента: 1133405

Опубликовано: 07.01.1985

Авторы: Головко, Кравцов, Окунев, Шейнблюм

МПК: E02F 5/02, E21D 1/06

Метки: буровая

...трубы, имеющей толстые стенки, Кроме того, установка сложна в изготовлениииз-за сложности конструкции.Делью изобретения является повышениеэффективности работы буровой установки засчет увеличения внутреннего сечения гибкойпульпоотводящей трубы, а также упрощение конструкции.Укаэанная цель достигается тем, что вбуровой установке, содержащей ходовуюплатформу с устаювлеиными на ней лебедками, на барабане одной иэ которых подвешен буровой снаряд, а на барабане другой - гибкая пульпоотводящая труба, выходной патрубок которой расположен пооси барабана н имеет вертлюг, гибкаяпульпоотводящая труба выполнена из жестких секций, соединенных между собой гибкими элементами и шарнирными планками,а барабан для ее размещения выполнен многогранным, при...

Номер патента: 1133406

Опубликовано: 07.01.1985

Автор: Гей

МПК: E21D 1/06

Метки: комплекс, стволопроходческий

...того, защитный кожух выполненсборно-разборным с отдельным для каждого каната каналом.На фиг. 1 показан комплекс в разрезе отвала, общий вид; на фиг. 2 - разрез А - Ана фиг. 1. Стволопроходчески й ком плекс включает копер 1, ударно-канатные станки 2, канаты 3, защитный кожух 4, проходческий полок 5, поворотную платформу 6 со шкивами, ударные долота 7, а также не показанные на чер. теже подвесную опалубку для создания бетонной крепи, средства спуска-подъема людей и породы, пневмоцилиндры для поворотов платформы 6, пневмоэлеватор для осушения забоя перед сменой долот. Защитный кожух 4 состоит из элементов 8 - 11,образующих трубчатую конструкцию с отдельным для каждого каната 3 каналом, подвешенную в стволе .на канатах 12...

Номер патента: 1133407

Опубликовано: 07.01.1985

Автор: Васильев

МПК: E21D 1/08

Метки: мерзлоты, многолетней, проходки, стволов, условиях

...монтируют поконтуру котлована кольцевые тепловыеэлементы, затем намораживают в котловане массив льда, после чего производят выемку пород под подушкой-основанием и выдачу ее по вспомогательному стволу, затем опускают ледяной массив путемнагрева тепловых элементов и, по мереопускания ледяного массива, производятнамораживание льда и наращивание тепловых элементов.На фиг. 1 показан начальный периодстроительства, вертикальный разрез; нафиг. 2 - разрез А - А на фиг. 1; нафиг. 3 и 4 - стволы в момент проходки и монтажа оборудования, вертикальный разрез.Способ проходки стволов реализуют следующим образом,На дневной поверхности производят выемку котлована 1 (или устанавливают жесткую опалубку), имеющую площадь, достаточную, чтобы в ней...

Номер патента: 1133408

Опубликовано: 07.01.1985

Авторы: Александров, Безух, Гладырь, Комащенко, Кравченко, Рясной, Сербул

МПК: E21D 5/12

Метки: аварийно-спасательному, защитный, зонт, подъемнику

...штуцеров 4каждого из коллекторов, и эластичной бесконечной ленты для увязывания рукавов впакет, а нижняя часть ленты разделена наполосы, каждая из которых волнообразноогибает напорные рукава. На фиг. 1 изображен защитный зонт, вид сверху; на фиг. 2 - трубный коллектор со штуцером, предохранительным пневмоклапаном и напорным рукавом; на фиг. 3 - глухой трубный коллектор со штуцером и 55 напорным рукавом; на фиг. 4 - эластичная бесконечная лента, общий вид; на фиг. 5 - то же, вид сверху; на фиг. 6 - схема увязки напорных рукавов эластичной лентой; на фиг. 7 - схема установки зонта на ава- рийно-спасательном подъемнике.Защитный зонт к аварийно-спасательному подъемнику выполнен в виде двух горизонтально расположенных трубных коллекторов 1 и...

Номер патента: 1133409

Опубликовано: 07.01.1985

Автор: Носков

МПК: E21D 5/12, E21D 7/00

Метки: многоэтажный, подвесной, полок, проходческий

...цель достигается тем, чтоу подвесного многоэтажного проходческогополка, содержащего каркас, радиальныегоризонтальные телескопические балки исоединяюшие этажи полка вертикальные элементы, нижний этаж полка снабжен наклонными радиальными балками, вертикальныеэлементы выполнены в виде установленнойс возможностью перемещения по расположенному выше этажу полка стойки, снабженной втулкой, снабженной с возможностьюосевого перемещения по стойке, при этомнижние концы наклонных телескопическихбалок соединены шарнирно со стойкой, верхние - шарнирно с периферийными концамигоризонтальных балок, другие концы которых закреплены на втулке.На фиг. 1 изображен полок, общий вид;на фиг; 2 - нижний этаж полка, вид спереди; на фиг, 3 - разрез...

Номер патента: 1133410

Опубликовано: 07.01.1985

Авторы: Власов, Зенин, Нестеренко, Татаринский, Фишман, Ходош, Швиченко

МПК: E21D 9/06, E21D 9/12

Метки: погрузочное, проходческого, щита

...части 8 каждого нагребающего захвата 4.Для увеличения объема породы в ковше, образованном сведенными нагребающими захватами 4, к корпусу 8 нагребаю- щего захвата 4 прикреплен лист 13, расположенный параллельно фронтальной части.12. Для предотвращения просыпания породы с погрузочного лотка 2 в зону, расположенную за ним при разведении нагребающих захватов 4, в задней части погрузочного лотка 2 установлена вертикальная перегородка 14.Нагребающие захваты 4 соединены с подвижной рамой 6 гидроцилиндрами 15, обеспечивающими сведение и разведение нагребающих захватов 4. Подвижная рама 6 с нагребающими захватами 4 установлена с возможностью перемещения на величину 1. гидроцилиндром 16 вдоль направляющей 7,Энергообеспечение гидроцилиндров 14...

Номер патента: 1133411

Опубликовано: 07.01.1985

Авторы: Власов, Гайдин, Лялько, Мухин, Умнов, Устюгов, Ширяев

МПК: E21D 11/08

Метки: блок, выработок, горных, железобетонный, крепления

...с меньшим модулем деформации, чем модуль деформации материала для изготовления всего железобетонного блока. Например, для изготовления блока используется бетон М-ЗОО, а для изготовления центрального слоя 7 используется бетон марки М, достигается это за счет применения для изготовления центрального слоя пористого инертного заполнителя, способного, разрушаясь, уменьшаться в объеме. В блоке может быть выполнено несколько внутренних ребер, часть из которых располагается поперек (перпендикулярно длинной оси блока), а часть - вдоль (па. раллельно длинной оси блока). Наличие нескольких внутренних ребер с податливыми элементами позволяет изгибаться и приспосабливаться к местоположению каждого блока в конструкции крепи,Железобетонный блок...

Номер патента: 1133412

Опубликовано: 07.01.1985

Автор: Бойко

МПК: E21D 11/10, E21D 17/00

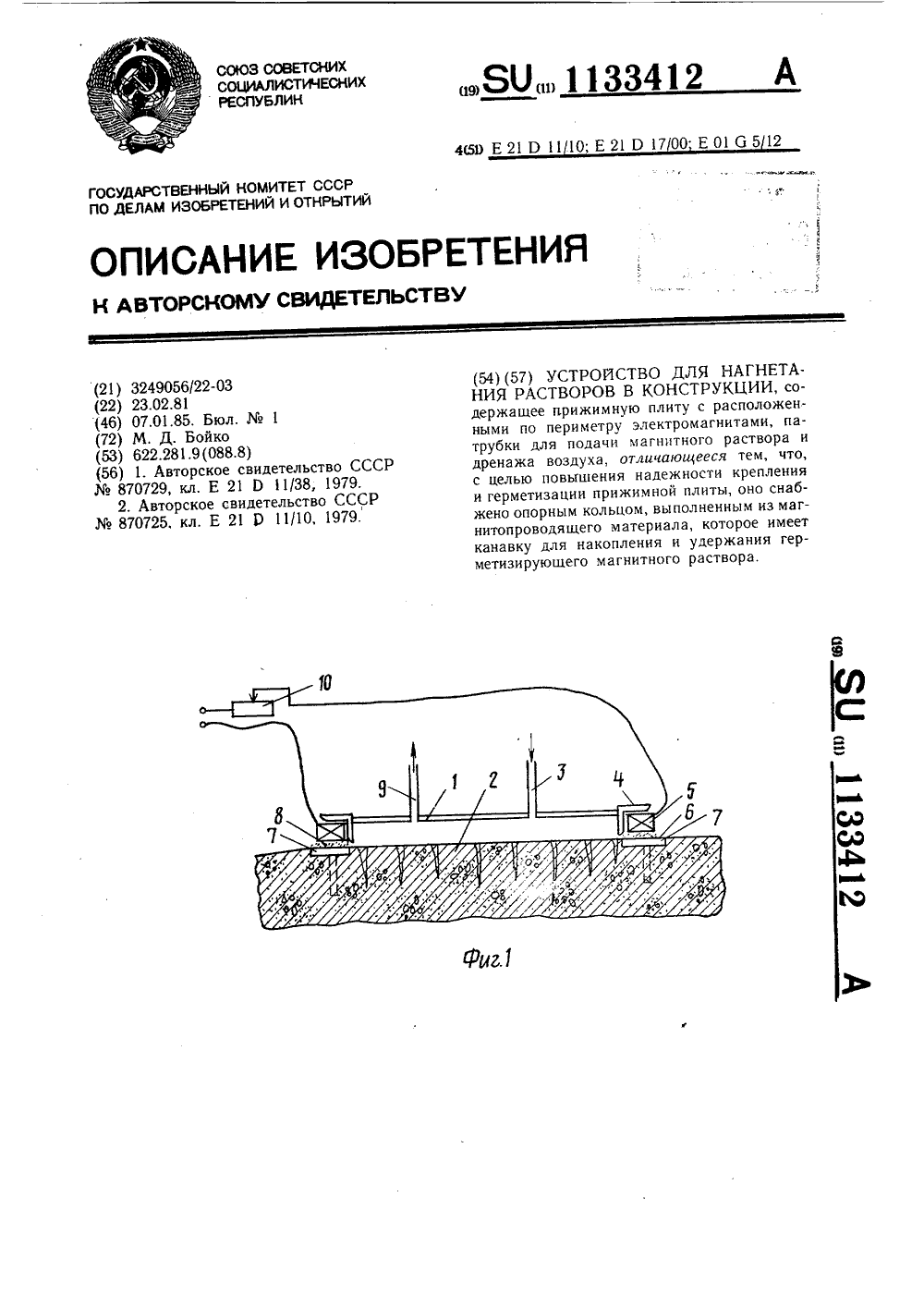

Метки: конструкции, нагнетания, растворов

...2. Однако известное устройство отличается недостаточной надежностью крепления и герметизации прижимной плиты.Цель изобретения - повышение надежности крепления и герметизации прижимной плиты. Указанная цель достигается тем, что устройство снабжено опорным кольцом, выполненным из магнитопроводящего материала, которое имеет канавку для накопления и удержания герметизирующего магнитного раствора. На фиг. 1 изображена прижимная пли=та, вертикальный разрез; на фиг, 2 - то же,вид сверху,Прижимная плита 1 установлена на уплотняемую конструкцию 2 и содержит питательные патрубки 3 и 4, уголок 5 жесткости по контуру плиты, к которому укрепленэлектромагнит 6. Под электромагнитом поконтуру в конструкции заделано с помощьюанкеров 7, сварки с...

Номер патента: 1133413

Опубликовано: 07.01.1985

Авторы: Антипов, Брединин, Семенов, Стогов

МПК: E21D 11/40

Метки: крепеукладчик

...отличается недостаточной производительностью труда.Цель изобретения - повышение производительности труда.Указанная цель достигается тем, что в крепеукладчике, содержащем цилиндричессоединенными общей, траверсой с захватом, установленное на корпусе с возможностью 5 10 15 20 Поворотное кольцо 4 имеет на наружной поверхности два кольцевых паза 8 и выступ 9, а на внутренней поверхности - сферические катки 10, и расположено на продольной трубе 1. На трубе 1 установлена лебедка 11 с двумя выводами 12 и 13 троса, Для направления вывода 12 троса на трубе 1 установлен ролик 14, при этом вывод 12 троса проходит по ролику 14, затем по выступу 9 и одному из кольцевых пазов 8 на наружной поверхности поворотного кольца 4 и жестко прикреплен к...

Номер патента: 1133414

Опубликовано: 07.01.1985

Авторы: Капанадзе, Коиава, Матарадзе, Рагутский

МПК: E21D 15/44

Метки: гидростойка, крепи, механизированной

...собственных колебаний упругой системы шток со стаканом - пружина. Это явление может реализоваться при горном ударе или воздействии сейсмического эффекта взрыва. Параметрические или резонансные колебания, возникающие внутри гидростойки, могут привести к аварийным ситуациям в лаве.Кроме того, упругий элемент (тарельчатая пружина) помещен в полости, заполненной рабочей жидкостью. При срабатывании устройства струя жидкости из поршневой полости под высоким давлением и большой скоростью переходит в штоковую полость через аварийный клапан, полость упругого элемента и проточку, Следовательно, в процессе срабатывания аварийного клапана упругий элемент находится под воздействием высоких динамических усилий. При этом направления действия...

Номер патента: 1133415

Опубликовано: 07.01.1985

Авторы: Боронов, Мосунов, Томашевский

МПК: E21C 39/00, E21D 20/00

Метки: горных, пород, упрочнения

...с осевым каналом 3, соединенным с внутренним трубопроводом 1, и рядом боковых каналов 14 для соединения с внутренней полостью 15 и заплечиком 16. Съемный смеситель, од повременно являющийся предохранительным клапаном, состоит из корпуса 17, выполненного в виде полого цилиндра, в котором последовательно размещены уплотнительное кольцо 18, заплечик 16 наконечника 12, заорный элемент 19, стакан 20, пружина 21, крышка 22 с выпускным отверстием 23 и контргайка 24. Запорный элемент 19 выполнен с боковыми ребрами 25 и задним конусным выступом 26. Смесительный стакан выполнен с конусной впадиной 27 на торцовой поверхности и винтовыми каналами 28 и 29 на" наружной поверхности. Винтовой канал 28 шириной Ь и шагом 11 выполнен, например, с правой...

Номер патента: 1134676

Опубликовано: 15.01.1985

Автор: Голубятников

МПК: E02D 29/00, E21D 11/10

Метки: оболочки, образования, скважины, стенок

...на пике ограничительным зонтом с размещенными на нем клапанами и связанным с пикой гидроцилиндром, а формующее приспособление выполнено из секторов и размещено на пике с возможностью осевого перемещения между разделительными ребрами, при этом устройство имеет распорный элемент, связанный с зонтом.Кроме того, распорный элемент выполнен в виде эластичного кольца.10 На фиг. 1 изображено устройство, продольный разрез; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - сечение Б - Б на фиг. 1; на фиг. 4 - сечение В - В на фиг. 3.Устройство состоит из отдельных конусных формующих секций 1, неподвижно прикрепленных к толкателю 2 и установленных с возможностью перемещения на пике 3.К пике 3 неподвижно прикреплены разделительные ребра 4. К...

Номер патента: 1134722

Опубликовано: 15.01.1985

Авторы: Пруткин, Самойлов, Семенов, Стогов

МПК: E21D 9/04, E21D 9/06

Метки: орган, проходческого, рабочий, щита, экскаваторный

...стрелу 1 с рукоятью 2, на конце которой закреплен поворотный скребок 3. Рукоять 2 установлена внутри корпуса стрелы 1 с возможностью вращения и осевого перемещения. Стрела 1 снабжена приводом вращения 4, причем корпус привода вмонтирован в корпус стрелы 1, а выходная ступень 5 привода соединена с рукоятью 2 и охватывает ее по периметру. В корпусе стрелы 1 расположены опорные подшипники 6 рукояти 2. Привод вращения 4. представляет редуктор, например червячный, с приводом червяка 1 не показан) от гидромотора 7. Стрела 1 монтирована в кронштейне 6 с помощью цапф 9, геометрическая ось которых перпендикулярна . продольной оси стрелы 1 и гидроцилиндра 10, шток которого шарнирно закреплен к корпусу стрелы 1, а корпус - в кронштейне 5....

Номер патента: 1134723

Опубликовано: 15.01.1985

Авторы: Говерюкин, Луценко, Малашенко

МПК: E21D 11/10

Метки: бетона, набрызга

...рукав с 45 соплом, снабжена регулятором давления и напорным клапаном, а в качестве побудителя использован вибратор, при этом напорный клапан настроен на давление открытия 0,15 МПа, 5 О а регулятор давления - на давление закрытия более 0,4 МПа, причем величина проходного сечения регулятора давления связана с кружащим моментом на валу дозирующего шнека обратно пропорциональной зависимостью.пан 8, регулятор 9 и коммуникации подвода сжатого воздуха 10, 12, 13 и 14. Машина работает следующим образом.Загруженную сыпучими компонентами бетонной смеси машину доставляютна рабочее место и подключают к сети сжатого воздуха и воды.Из пульта 4 сжатый воздух поступает по рукаву 10 на привод 3, вращающий шнек 2, подающий сыпучие компоненты бетонной...

Номер патента: 1134724

Опубликовано: 15.01.1985

Автор: Коськов

МПК: E21D 11/15

Метки: межрамное, ограждение, стеклотканевое

...при сооружении горных выработок на предприятиях угольной и горнорудной промышленности,Известна металлическая решетчатая затяжка, которая, представляет собой продольные и поперечные металлические прутки, ссоединенные между собой в местах соприкосновения сваркой 1 .Недостаток данной затяжки состоит 10 в ее значительной металлоемкости.Наиболее близкой по технической сущности к изобретению является стеклотканевое межрамное ограждение, выполненное в виде прямоугольного по лотна 2 .Недостатком этого ограждения является сложность его установки на рамах крепи;. связанная с необходимостью крепления полотна к рамам крепи.Цель изобретения - упрощение установки стеклотканевого ограждения на:рамах крепи. ф Редактор М.Недолуженко Поставленная цель...

Номер патента: 1134725

Опубликовано: 15.01.1985

Авторы: Бондаренко, Панчеха, Петров, Пономаренко, Семик, Скляров, Соболь, Тененбаум, Ушаков, Шахмейстер

МПК: E21D 15/44

Метки: гидравлическая, крепи, стойка, шахтной

...на ее элементы абразивных частиц,Поставленная цель достигается тем, что в гидростойке шахтной крепи, включающей цилиндр, направляющую втулку и поршень с центрирующими элементами, кольцевыми канавками и уплотнениями, поршень со стороны торцов выполнен с двумя дополнительными кольцевыми канавками и снабжен установленными в этих канавках грязе- поглощающими элементами, выполненными из эластичного пористого материала открытоячеистой структуры и поверхности.Направляющая втулка выполнена с кольцевой канавкой и снабжена размещенными в ней-грязепоглощающим элементом из эластичного пористого материала.На чертеже показано устройство.Гидравлическая стойка шахтной крепи содержит цилиндр 1, шток 2, направляющую втулку 3 и поршень 4 с...

Номер патента: 1134726

Опубликовано: 15.01.1985

Авторы: Малафеев, Мильман, Сытников

МПК: E21D 23/00

Метки: агрегат, выемки, мощных, пластов, угля

...или 6 О подкровельной толщи. Практически работы по выпуску угля прекращаются, если к выпускному отверстию в ограж-. дении крепи подошла порода, а эа ней есть еще уголь. 65 Целью изобретения является сниже.ние потерь угля при его выпуске"иэподкровелъной толщи,Поставленная цель достигаетсятем, что в агрегате для выемки мощных пластов угля, включающем выемочную машину и забойный конвейер, установленный вдоль забойного рядагидростоек механизированной крепи,секции которой содержат перекрытияс раздвижными ограждениями и выдвижными шиберами с зубцами, погрузочныймеханизм и упорный гидродомкрат,расположенные между ограждениямисеций и завальным рядом гидростоек,погрузочный механизм выполнен иэ подвижной платформы, установленной...

Номер патента: 1134727

Опубликовано: 15.01.1985

Авторы: Антонов, Афанасьев, Гапонов, Луканин, Садовников, Сорокин

МПК: E21D 23/00

Метки: крепи, механизированной, секция

...отсутствие ограждения междуобрушенным и поддерживаемым призабойным пространством, невозможностьпередвижки секции с подпором.,Целью изобретения является повышение надежности работы путем умень- шения давления для распора секции,Поставленная цель достигабгсятем, что в секции механизиронаннойкрепи, включающей гидродомкрат передвижки, стойки, одни концы которыхшарнирно связаны с основанием, адругие - с ползунами, установленны:ми на перекрытии, и гидродомкратом 40распора, размещенным между ними,стойки снабжены рессорами подпора,закрепленными на основании внутрисекции, а расстояние между шарнира ми крепления стоек к ползунам меньше расстояния между шарнирами крепления стоек к основанию, при этомгидродомкрат передвижки закрепленна...

Номер патента: 1134728

Опубликовано: 15.01.1985

Авторы: Гончаренко, Дроздов, Левкович, Неброй

МПК: E21D 23/00

Метки: возведения, дистанционного, забое, клиновой, крепи, очистном

...вид вплане; на фиг.2 - конструкция рамыдля доставки и расклинивания комплекта клиновой крепи.Устройство для возведения кликовой крепи в очистном забое (фиг.1)включает перемещаемые вдоль забоялавы 1 при помощи лебедок 2-3 и обводных блоков 4-5, расположенных напротивоположных подготовительных выработках, посредством гибкого тягового органа б почвоочиститель 7. ирамы 8 с комплектом клиновой крепи 9, гибкий соединительный элемент 10, снабженный лыжами 11 и соединяющий последовательно расположенные рамы 8, которые связаны междусобой направляющими 12, на призабойной боковой стенке 13 рам 8 (Фиг.2)закреплены в кронштейнах 14 йродольные направляющие 15, на которыхподвижно укреплены ползуны 16 с расклинивающими рычагами 17, установленными на...

Номер патента: 1134729

Опубликовано: 15.01.1985

Авторы: Абрамов, Белов, Лоскутов, Середенко

МПК: E21D 23/00

Метки: крепи, механизированной, секция

...секций механизированной крепи для отработки пластов с труднообразующимисяпородами кровли происходит интенсивная просадка стоек, сопровождаемаясмещением ограждения на завал. В случае подбучивания задней части ограждения и траверс обрушившимися породами кровли ограничивается смещениеограждения, и секция крепи работаетв жестком режиме, что приводит к,деформации передней части основания иограждения в месте соединения с передними траверсами при динамическомнагружении крепи.Цель изобретения. - повышение несущей способности крепи при ее динамическом нагружении.Цель достигается тем, что секциямеханизированной крепи, включающаяоснование, ограждение с козырьком,стойку, передние и задние траверсы, 45шарнирно связанные с основанием,снабжена...

Номер патента: 1134730

Опубликовано: 15.01.1985

Авторы: Николаев, Попов, Потапов, Пронин, Романов

МПК: E21D 23/04

Метки: крепи, механизированной, секция

...на положение козырька.Цель достигается тем, что в секции механизированной крепи, включаю" щей основание, шарнирно соединенное с перекрытием, опорный кронштейн, козырек, шарнирно связанный с перекрытием и имеющий выдвижной элемент 60 со стороны забоя, домкрат управления козырьком, шток которого соединен с выдвижным элементом, домкрат управ-, ления козырьком снабжен дополнитель ным поршнем со штоком, который свя зан с козырьком, и цилиндр домкрата шарнирно соединен с опорным кронштейном, жестко связанным и перекрытием.На фиг,1 изображена секция крепи;на фиг,2 - разрез по оси козырька,на фиг,3 - поперечный разрез верхнейчасти секции цапфам доглкрата и опорным кронштейнам.Секция крепи содержит основание 1,перекрытие 2, гидростойки 3, козырек...

Номер патента: 1134731

Опубликовано: 15.01.1985

Авторы: Грицаюк, Олейник, Сидорчук

МПК: E21D 23/16

Метки: зазоров, крепей, межсекционных, механизированных, перекрытия

...части верхняка,крепежный элемент выполнен в видецилиндрической пустотелой направляющей с прорезью вдоль ее образующей и с осью, с которой соединен подвижный конец упругой ленты, при этомось установлена с воэможностью еекругового вращения, причем на верхняке установлены фиксаторы поворота, ленты.50Кроме того, борт, верхняка можетбыть снабжен концевыми ограничителями, выполненными с упругими. вставками,.перекрывающими окна упругой гими вставками, перекрывающими ",кнаупругой ленты со сторонызабоя и выработанного пространства. ленты со стороны забоя и выработанного пространства.На фиг.1 показано предлагаемое устройство; на фиг.2 - вид А на фиг.1,Устройство состоит из верхняка 1 с бортом 2, на котором неподвижный конец упругой ленты 3...

Номер патента: 1135432

Опубликовано: 15.01.1985

Авторы: Вилли, Куниберт, Лубомир, Юрген

МПК: E21D 23/00

Метки: гидравлической, крепи, передвижной, шагающее

...на соединительном узле 12, который посредством шарнира 13 прцсоедицен к Топвейеру 1 со стороны закладки.Ось соединительного шарнира 14 цроходит вдоль конвейера 1. Таким образол, направляющие штанги 9 и 10 присоединены к конвейеру с возможностьюповорота только в плоскости, пергендикулярной пласту. 5Каждая направляющая штанга 9 и 10имеет на своем заднем конце ползун 15которь перемещается по направляющему стержню 16. Направляющие стержни 16 укреплены на обращенных друг 1 Ок другу боковых поверхностях элемен"тов оснований 3 смежных секций. Крепление производится с помощью держателей 17, которые 4 ксруют направляющие стержни по обоим концам относительно соответствующего основания.Направляюще стержни 16 имеют меньшуюдлГт чел напраляОше...

Номер патента: 1064689

Опубликовано: 15.01.1985

Авторы: Бурик, Краснянский, Родионов, Титков

МПК: E21D 1/08

Метки: опускным, проходки, сооружением, ствола, шахтного

...выработку (скважину), служащуюдля перепуска подземных вод, в кон 35туре ствола ниже границы водоупораа затем осуществляют проходку вертикальным щитом.Этот способ требует большогообъема дополнительных гарнопроход 40ческих работ, кроме того полное осушение участка спецпрахадки сопряженосо значительными затратами во времени.Цель изобретения - снижениезатрат на проходку через напорный водоносный горизонт при обеспечениизаданного сечения шахтного ствола.Цель достигается тем, что в известном способе проходки шахтного ствола опускным сооружением, включающем остановку опускного сооружения выше границы водоупора, проходку передовой пь,работки в контуре ствола ниже гРаницы водоупора и дальнейший55 спуск опускного сооружения, из передовой...

Номер патента: 1135903

Опубликовано: 23.01.1985

Авторы: Артемьев, Басиев, Бронштейн, Коньков, Лазарева, Смородинов

МПК: E21D 1/00

Метки: завесы, качества, противофильтрационной

...результатук изобретению является способконтроля качества противофильтрационной завесы, включающий образованиескважин, введение в скважины трубчатых перфорированных элементов,отсыпку в скважинах слоя инертногомелкозернистого материала и измерениеуровня воды в трубчатыхэлементах 2,Недостатками этого способа являются необходимость бурения скважин,применения насосов для откачки водыи связанный с этим постоянный расход электроэнергии.Цель изобретения - упрощение контроля и снижение стоимости его прове"дения путем уменьшения объема итрудоемкости бурения и уменьшенияэнергоемкости контроля.Поставленная цель достигаетсятем, что согласно способу контролякачества противофильтрационной завесы, включающему образование скважин, введение в скважины...
