Устройство для нагнетания растворов в конструкции
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1133412
Автор: Бойко
Текст

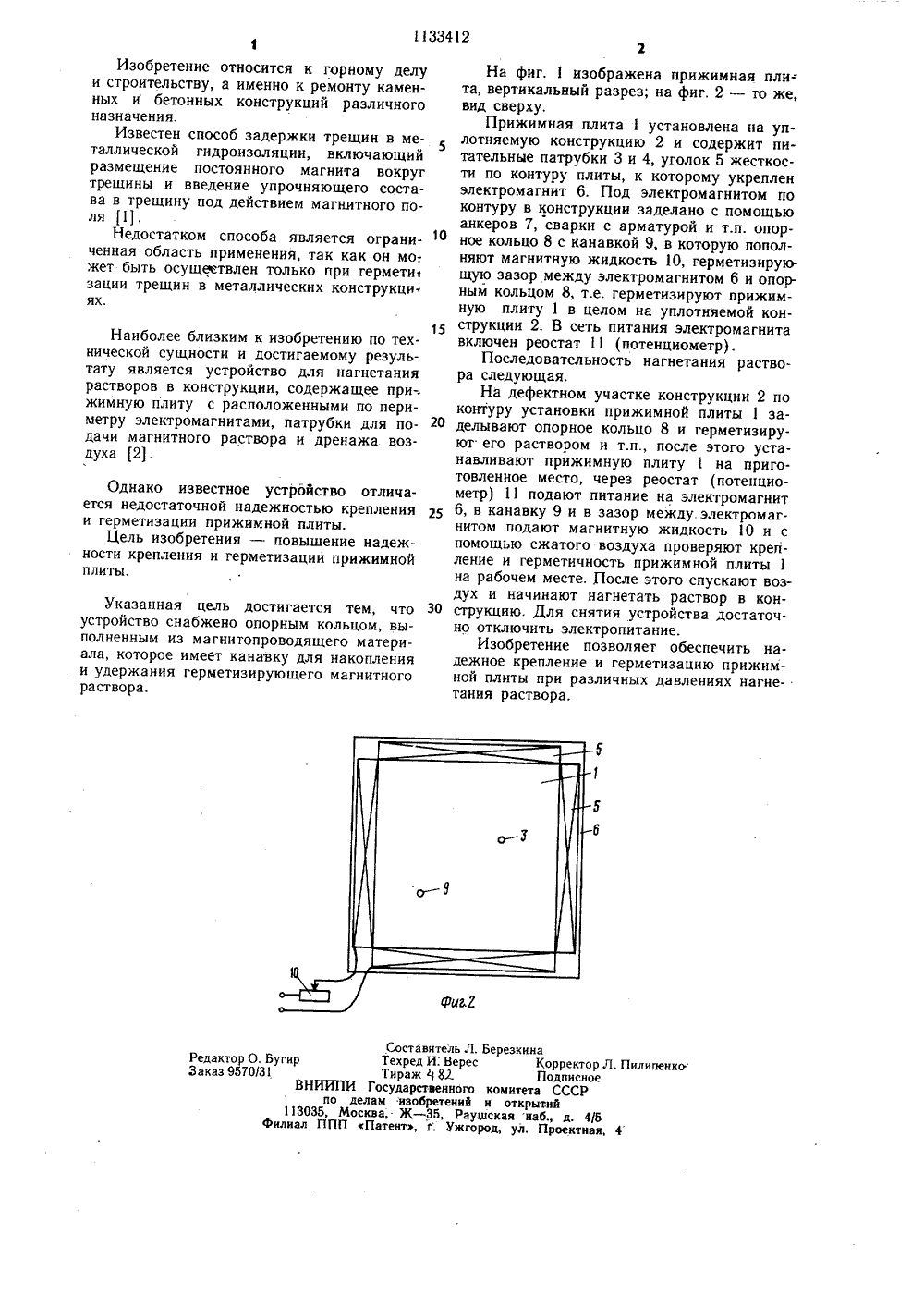

1133412 Составитель Л. БерезкинаТехред И: Верес Корректор Л. ПилипенкоТираж 1 82. ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений н открытий113035, Москва, Ж - 35, Рауаская наб., д. 4/5Филиал ППП Патент, г; Ужгород, ул. Проектная, 4 Редактор О. БугирЗаказ 9570/31 Изобретение относится к горному делу и строительству, а именно к ремонту каменных и бетонных конструкций различного назначения.Известен способ задержки трещин в металлической гидроизоляции, включающий размещение постоянного магнита вокруг трещины и введение упрочняющего состава в трещину под действием магнитного поля 11).Недостатком способа является ограниченная область применения, так как он мог жет быть осуще:твлен только при гермети 1 зации трещин в металлических конструкци ях. Наиболее близким к изобретению по технической сущности и достигаемому результату является устройство для нагнетания растворов в конструкции, содержащее при-. жимную плиту с расположенными по периметру электромагнитами, патрубки для подачи магнитного раствора и дренажа воздуха 2. Однако известное устройство отличается недостаточной надежностью крепления и герметизации прижимной плиты.Цель изобретения - повышение надежности крепления и герметизации прижимной плиты. Указанная цель достигается тем, что устройство снабжено опорным кольцом, выполненным из магнитопроводящего материала, которое имеет канавку для накопления и удержания герметизирующего магнитного раствора. На фиг. 1 изображена прижимная пли=та, вертикальный разрез; на фиг, 2 - то же,вид сверху,Прижимная плита 1 установлена на уплотняемую конструкцию 2 и содержит питательные патрубки 3 и 4, уголок 5 жесткости по контуру плиты, к которому укрепленэлектромагнит 6. Под электромагнитом поконтуру в конструкции заделано с помощьюанкеров 7, сварки с арматурой и т.п. опорное кольцо 8 с канавкой 9, в которую пополняют магнитную жидкость 10, герметизирующую зазор между электромагнитом 6 и опорным кольцом 8, т.е. герметизируют прижимную плиту 1 в целом на уплотняемой конструкции 2. В сеть питания электромагнитавключен реостат 11 (потенциометр).Последовательность нагнетания раствора следующая.На дефектном участке конструкции 2 поконтуру установки прижимной плиты 1 за 0 делывают опорное кольцо 8 и герметизируют его раствором и т.п., после этого устанавливают прижимную плиту 1 на приготовленное место, через реостат (потенциометр) 11 подают питание на электромагнит6, в канавку 9 и в зазор между.электромагнитом подают магнитную жидкость 10 и спомощью сжатого воздуха проверяют крепление и герметичность прижимной плиты 1на рабочем месте. После этого спускают воздух и начинают нагнетать раствор в кон 30 струкцию. Для снятия устройства достаточно отключить электропитание.Изобретение позволяет обеспечить надежное крепление и герметизацию прижимной плиты при различных давлениях нагнетания раствора.
СмотретьЗаявка
3249056, 23.02.1981
ВОЕННЫЙ ИНЖЕНЕРНЫЙ КРАСНОЗНАМЕННЫЙ ИНСТИТУТ ИМ. А. Ф. МОЖАЙСКОГО
БОЙКО МАКСИМ ДЕНИСОВИЧ
МПК / Метки
МПК: E21D 11/10, E21D 17/00
Метки: конструкции, нагнетания, растворов
Опубликовано: 07.01.1985
Код ссылки
<a href="https://patents.su/2-1133412-ustrojjstvo-dlya-nagnetaniya-rastvorov-v-konstrukcii.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для нагнетания растворов в конструкции</a>
