E21D — Шахтные стволы; туннели; выработки; подземные камеры большого объема

Номер патента: 735788

Опубликовано: 25.05.1980

Авторы: Акулин, Грачев, Орлов, Плотников, Слепцов

МПК: E21D 15/54

Метки: амортизатор, крепи, механизированной, стойки

...способности амортизатора по падению, восстанию и про-стиранию за счет увеличения плеча,воспринимающего слпоняющйе усилия.Это достигаетса тем, что неподвижный элемент выполнен в виде фланцас П-образными пазами, в которых раз.мещены пакеты рессор, нижние концыкоторых шарнирно закреплены иа неподвйжном элементе; при этом не-подвижный и подвижный элементы охва втывают пакеты рессор.На фиг,1 изображен предлагаемый"амбртиэатоР, вид в аксонометрии; нафиг.2 - продольный разрез амортизатора; на фиг,3 - вид по стрелке Ана фиг.2 (по свободным концам пружин); на фиг.4 - сечение Б-Б нафиг.2 (по подвижному фланцу),Амортизатор состоит из стакана 1с жестко закрепленным на нем неподвижным фланцем 2, выполненным спроушинами 3, в...

Номер патента: 735789

Опубликовано: 25.05.1980

Авторы: Изотов, Камынин, Петров, Полянский, Рудометкин

МПК: E21D 15/58

Метки: гидростойки, загрузочный, пистолет, шахтной

...загрузочный пистолет имееттакже сложную конструкцию,Цель изобретения - упрощенйе конструкции.Это достигается тем, что головка 25имеет гнездо для размещения последнего витка пружины, который жесткосоединен с рукояткой, при. этом пружи-на охватывает верхнюю часть корпуса,а рукоятка установлена с,возможнос тью перемещения относительно продольной оси корпуса.На чертеже схематически изображен Фиксатор, разрез.Фиксатор выполнен в виде пружины сжатия 1, которая охватывает верхнюю часть корпуса 2 пистолета, Последний виток 3 входит в гнездо головки 4. Рукоятка 5, расположенная в продольном пазу б корпуса 2, выполнена эа одно целое с пружиной и установлена с возможностью перемещения относительно продольной оси корпуса 2При загрузке стойки...

Номер патента: 735790

Опубликовано: 25.05.1980

Авторы: Бродский, Вальштейн, Чиж

МПК: E21D 21/00

Метки: анкерная, крепь

...достигается тем, что дополнительная распорная головка снабжена гибким элементом для соединения ее частей. 25На фиг.1 изображен установленный анкер; на фиг.2 - анкер в момент ,его извлечения.Анкерная крепь состоит изштан" ги 1, основной головки 2 с клином 3, 30 2опорной плиты 4, натяжной гайки 5 идополнительной распорной головки б.Основная головка 2 имеет отверстия 7,в которые вставлены упоры 8 и щель 9с обратной клиновидностью. Доп .лнительная распорная головка б состоитиз гильзы 10 с перьями 11, установленными на шарнирах 12 и клина 13,вставленного в конические вкладыши 14. Части дополнительной головкисоединены с помощью гибкого элемента 15. Острия клиньев 3 и 13 подвижно соединены с помощью штифта 16.Анкерную крепь извлекают...

Номер патента: 735791

Опубликовано: 25.05.1980

Авторы: Гринблат, Дашковский, Мосунов, Орлов, Соловьев, Тагаев

МПК: E21D 21/00

Метки: крепь, штанговая

...петли.Цель изобретения - повышение надежности крепи за счет увеличения опорной поверхности петли.Это достигается тем, что петля выполнена в форме прямоугольного треугольника с выступающим за его пределы хвостовиком, при этом конец последнего изогнут в виде крюка с воэможностью охвата им стержня или изогнут на контакте со стержнем по дуге, равной половине окружности сечения стержня,На фиг.1 изображена штанговая крепь с хвостовиком, изогнутымв виде крюка; на фиг.2 - штанговая крепь с хвостовиком, изогнутым на контакте со стержнем по дуге.Штанговая крепь состоит из стерж" ня, 1, забетонированного в скважийе 2. Выступающий иэ скважины конец стержня 1 имеет петлю 3, выполнен- . ную в форме прямоугольного треугольника с выступающим...

Номер патента: 735792

Опубликовано: 25.05.1980

Авторы: Гаврош, Каспийцев, Макашов

МПК: E21D 23/00

Метки: крепи, пневматической, секция

...общий вид; на фиг.2 то же, после передвижения; на фиг.3 разрез А-А на фиг.2.Секция пнЕвматической крепи состоит из баллонов 1 и 2, расположенных один над другим и армированных по периметруметаллическими пластинами 3 и 4, По торцам каждого баллона к металлическим пластинам присоединена цейь 5, образующая замкнутый контур.В местах соприкосновения цепейверхнеГо и нижнего баллонов, околозакруглений цепей установлены двепары звездочек 6 н 7, Аналогичныезвездочки расположены и с противооложной стороны,баллонов.Каждая пара звездочек 6 уставовлена на валах храповиков 8 и цапфах скобы 9 и имеет зубцы для собачек 10,Валы храповиков 8 своей среднейчастью установлены в отверстиях скобы 9,а на соответствующем крайнем- конце валов посажены...

Номер патента: 735793

Опубликовано: 25.05.1980

Авторы: Ким, Кравец, Нюгай, Яо

МПК: E21D 23/00, G01M 17/013

Метки: безразгрузочной, исследования, катковых, крепи, стенд, элементов

...стенд для исследованиявзаимодействия гусеничного движителс грунтом, включающий нагружающееустройство и механизм передвижения 11).Однако этот стенд имеет узкуюобласть применения и сложную конструкцию.Наиболее близким техническимрешением к изобретению являетсястенд для исследования катковыхэлементов, имеющий основание, вертикальные направляющие с полэунами,ось с кареткой для крепления исследуемых катковых элементов и нагружающее устройство 2) .Недостатками этого стенда являются большие сойротивления при двжении и невозможность исследованитангенциальных деформаций контактрующих элементов при боковом уводбеэразгрузочной крепи.Цель изобретения - обеспечениевоэможности исследования процессадеформации катковых элементов прибоковом уводе...

Номер патента: 735794

Опубликовано: 25.05.1980

Авторы: Бекасов, Грицаюк, Николаев, Нужнов

МПК: E21D 23/06

Метки: консоли, крепи, опрокидывания, перекрытия, удержания

...устройства от перегрузок.Это достигается тем, что соединительный элемент жестко соединен с другой зубчатой полумуфтой и с верхняком, при этом зубчатые полумуфты соединены между собой с помощью упругого элемента, установленного на соединительном элементе.На фиг.1;изображено устройство для удержания консоли перекрытия крепи от опрокидывания, вид сбоку; на фиг. 2 - разрез А-А на фиг.1 на .фиг,3 - разрез Б-Б на фиг.2. Устройство состоит из зубчатой полумуфты 1, жестко соединенной с консолью 2, соединительного элемента 3, связывающего консоль 2 с верхняком 4, зубчатой полумуфты 5, установленной на соединительном элементе 3 и взаимодействующей с зубчатой полумуфтой 1, упругого элемента 6 и гайки 7, обеспечивающей, регулировку величины...

Номер патента: 735795

Опубликовано: 25.05.1980

Авторы: Аверкиев, Батыгин, Горячий, Кравцов

МПК: E21D 23/16

Метки: базы, крепи, обеспечения, прямолинейности

...с"хвостовиком штока, при этом компен -сатор хода служит поршнем домкрата.На фиг.1 изображена секция механизированной крепи, общий вид; нафиг.2 - гидродомкрат передвиженияс компенсатором.Секция механизированной крепи имеет верхнее 1 инижнее 2 основания, гидростойки 3и 4, ограждение 5, гидродомкратыпередвижения 6 и 7, опорные лыжи 8и 9, гидропатроны 10 и 11 с опорны-.ми роликами 12 и 13,Поршень 14 гидродомкрата передвижения выполнен с внутренней расточкой 15 и с буртиком 16 для взаимодействия с хвостовиком штока, вкоторой размещен хвостовик штока 17с возможностью осевого перемещения.поршня 14 относительно хвостовикаштока 17 на величину дополнительного хода. Поршень крепится к хво"+"стовику-штока с помощью двух полуколец 18....

Номер патента: 735802

Опубликовано: 25.05.1980

Авторы: Анохин, Бабенко, Гольдин, Дементеев, Коровкин, Куцанкин, Линицкий, Макаренко, Микляев, Рабинович, Счастный, Фролов, Эйдерман

МПК: E21D 23/04, E21D 23/08, E21D 23/12 ...

Метки: забойным, конвейером, крепи, механизированной, сопряжения

...целое с направляющей и прикрепленных к борту 4, Балки снабжены отверстиями 5, предназначенными для крепления механизмаудержания 6 конвейера от сползания, и отверстиями 7 для крепления гидродомкратовпередвижения 8 конвейера и секций крепи,Сквозные отверстия 9 предназначены длямонтажа устройства, элементов креплениямеханизма удержания 6 и гидродомкратовпередвижения 8 (см, фиг, 3), Кроме того, 21они снижают металлоемкость конструкции.Болты 10 выполнены Т-образными и служат для крепления устройства посредствомпаза 11 планки 12 к борту 4 рештака забойного конвейера, Отрезок круглозвенной цепи 13 и кулачок 14, соединенные между собой и гндродомкратом передвижения фиксирующими пальцами 15, являются присоединительнымН элементами...

Номер патента: 735803

Опубликовано: 25.05.1980

Авторы: Гиверц, Круть, Сарсембаев

МПК: E21D 13/04, E21D 23/08, E21F 13/08 ...

Метки: груза, забое, транспортировки

...работает следующим образом.В нерабочем положении под действиемпружин 15 и 16 прицеп 6 складывается, т.е. звенья 17 и 18 располагаются по прямой линии и не выступают за габариты устройства и углового забойного конвейера 24.Секции крепи в процессе выемки полезного ископаемого перемещают в одном направлении (по стрелке В). Устройство позволляет перемещать и другие грузы (материалы, оборудование) по лаве в обеих направлениях, т.е. по стрелке Г. Для перемещения груза в направлении по стрелке В прицеп 6 приводят в рабочее положение. Для этого цепь 19 снимают с кулачка 23 и кронштейна 13, кольцо 21 вставляют в рычаг 18, выводя его из сложенного положения. При этом кронштейн 14, перемещаясь по стержню 7, сжимает пружину 15 и звено 17...

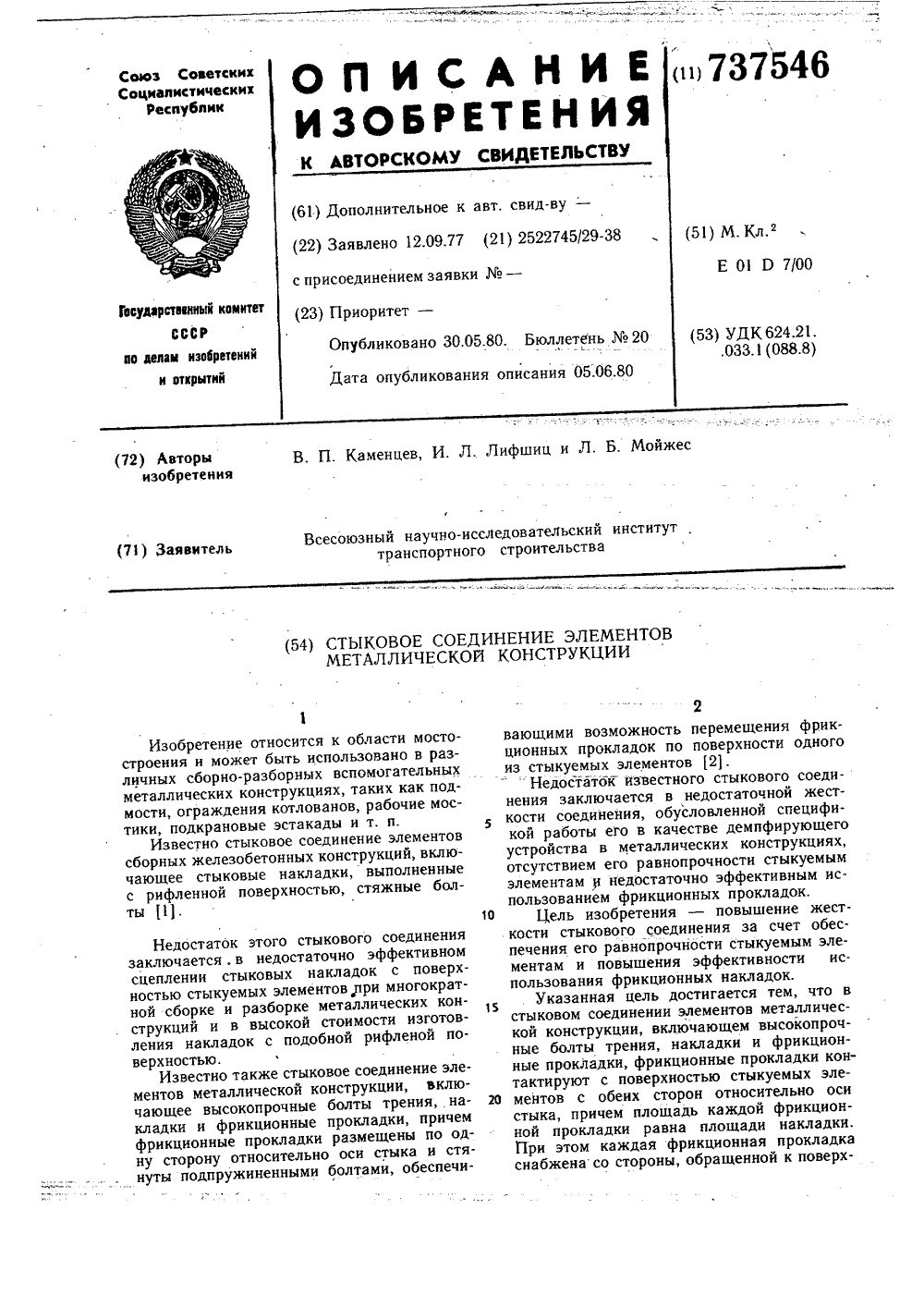

Номер патента: 737546

Опубликовано: 30.05.1980

Авторы: Каменцев, Лифшиц, Мойжес

МПК: E04B 1/38, E21D 7/00

Метки: конструкции, металлической, соединение, стыковое, элементов

...достигается тем, что в стыковом соединении элементов металлической конструкции, включающем высокопрочные болты трения, накладки и фрикционные прокладки, фрикционные прокладки контактируют с поверхностью стыкуемых элементов с обеих сторон относительно оси стыка, причем площадь каждой фрикционной прокладки равна площади накладки. При этом каждая фрикционная прокладка снабжена со стороны, обращенной к поверх737546 Формула изобретения иг.Я оставитель В. Данкоекред К. Шуфричираж 612 Л. Веселовска2/5ЦНИИПИпо д113035, МоФ ПП Реда Зака КорректорПодписноеСССРий. Бутяга Государственног елам изобретении сква, Ж - 35, Ра Патент, г, Ужг комитета и открыт ская наб од, ул. П ности стыкуемых элементов, шероховатым покрытием.На фиг,показано...

Номер патента: 737629

Опубликовано: 30.05.1980

Авторы: Аксенов, Корнилов, Малхасян, Туркин, Хазин, Шуренков

МПК: E21D 23/00, G01M 17/00

Метки: горношахтного, испытаний, оборудования, стенд

...фиксируются на направляющих 7 и постоянно на ползунах 9 пальцами 10. Ползуны 9 снабжены пазами 11, в которых симметрично расположены ригель-вилки 12, шарнирно соединенные с перекрытием 3 кровли. Балки 5 перекрытия кровли имеют пазы 13 и фик- Исируются на дополнительных направляющих 14 боковых стенок рабочей камеры 4 силовыми ригелями 15.Г 1 ри проведении на стенде испытаний испытуемое оборудование 16 комплекса или агрегата устанавливается в рабочей камере 4, где в лабораторных условиях проводятся его натурные испытания по всем основным прочностным и кинематическим характеристикам с разрушением имитированного угольного пласта необходимой для него мощности.Стенд работает следующим образом.Для изменения высоты рабочей камеры необходимо...

Номер патента: 737630

Опубликовано: 30.05.1980

Авторы: Атыгаев, Барлыбаев, Костливцева, Рогозов

МПК: E21D 23/00

Метки: крепь, наклонных, пластов, шахтная

...а захваты в виде ползунов, размещенных в полостях направляющих, при этом связи захватов с гидроопорами выполнены в виде упругих кронштейнов.На фиг. 1 изображено крепь, вид сверху;на фиг. 2 вид по стрелке А на фиг. 1.Шахтная крепь состоит из гидроопор 1, 20 домкратов 2 передвижки, опорных балок 3с двусторонними направляющими, выполненными в виде полостей 4, и перегородкой 5 между ними, захватов, выполненных в виде ползунов 6, размещенных в направляющих полостях и компенсирующих упругихкронштейнов 7 и 8, соединяющих ползуныс гидроопорами. Опорная балка и домкратыкрепятся к конвейеру 9 посредством шарниров.Работа шахтной крепи осуществляетсяследующим образом,Вследза проходом комбайна домкраты2 передвижки подвигают конвейер 9 и опорную...

Номер патента: 739242

Опубликовано: 05.06.1980

Авторы: Аржевикин, Мацко, Михайлов, Орт

МПК: E21D 5/12

Метки: возведения, опалубка, опор

...затвердевшей части опоры за счет создания необходимого давления в этой полости,После отключения насоса 1 клапан 3 закрывается и предотвращает вытекание твердеющей смеси, поддерживая давление подкрышкой опалубки. В качестве клапана 3используется, например обычный обратныйклапан или шиберная задвижка.Наличие футеровки из полимерных материалов 6, например, фторопласта или резины с внутренней поверхности разъемногокорпуса 5 позволяет уменьшить адгезию итрение опалубки при ее движении.При непрерывной подаче твердеющей смеси под крышку опалубки смесь подают с такой производительностью, что выходящийиз-под нижней части опалубки массив успевает набрать прочность необходимую для несения веса опалубки и вышележащей смеси,Подача смеси порциями...

Номер патента: 739243

Опубликовано: 05.06.1980

Авторы: Бронфен, Караваев, Плотников, Хохлов, Яковлев

МПК: E21D 15/44

Метки: гидравлическая, двойной, стойка, телескопичностью

...перепускной клапан 8. В верхних частях цилиндра 1 и штока 2 первой ступени установлены направляю- ю щие втулки 9, 10 с уплотнениями 11, 12. Сегментообразный паз 13 и радиальный канал 14 расположены в верхней части што-ка 2 первой ступени ниже направляющей втулки 9 и соединяют между собой штоковые полости 6, 7 соответственно первой и вто ф рой ступеней. Подводящие каналы 15 и 16 соединяют поршневую 4 и штоковую 6 полости с гидравлической магистралью (на чертеже не показана) .Раздвижка стойки в момент ее установки1 э осуществляется подачей из гидромагистрали рабочей жидкости через канал5 в порш-, невую полость 4 цилиндра 1 и далее, при исчерпании раздвижности первой ступени, через перепускной клапан 8 в поршневую полость 5. При подъеме...

Номер патента: 740955

Опубликовано: 15.06.1980

Авторы: Ауэрбах, Власов, Демешко, Островский, Савельев, Шенкман

МПК: E21D 9/06, E21D 9/11

Метки: механизированный, пород, проходческий, смешанных, щит

...управления12 другого гилродвигателя 6.В управлении гилросистемой участвуетразмещенный на центральном валу 3сменный копир 33, профильная поверхностькоторого соответствует требуемым режимам работы гидропривола вращения 5.Поверхность копира находится в контактес конечными выключателями, которыеустановлены в крайних положениях штоков 16,Механизированный проходческий щитработает следующим образом.В исходном положении поворотные ссьбачки 9 выведены из зацепления с ведущим колесом 11, Для обеспечения вращательного режима работы исполнительногооргана 4 рабочая жидкость по трубопроводам 26 от насосной установки силовой гилросистемы поступает через гидро -распределители 23 по трубопроводам 27в полости гиловых гидроцилиндров 8,штоки 16...

Номер патента: 740956

Опубликовано: 15.06.1980

Авторы: Бриллиантов, Буторов, Котельников, Николаев, Подкорытов, Фомин

МПК: E21D 11/36

Метки: крепь, механизированная, сопряжения

...лавной секции выполнено изнаружного и внутреннего телескопических звеньев, связанных между собой домкратом управления, при этом наружноетелескопическое звено шарнирно закреплено на траверсе, а внутреннее - на перекрытии лавной секции,На фиг. 1 изображена крепь сопряжения, общий вид; на фиг, 2 - звено соединения, общий вид;Концевая секция включает четыре рамы, образованные траверсами 1 и стойками 2 и 3. Крайние и средние рамы попарно соединены верхнякоми 4 и направ,ляющими 5 в две системы передвижки,740956 4 при раздвижке стоек 10 подхватывает ,кровлю в месте сопряжения. на пласта. 3крайние траверсы имеют телескопы 6,выдвигаемые домкратами, расположенными в траверсах и соединенными со щитом 7. Средние траверсы шарнирно соединены звеном 8...

Номер патента: 740957

Опубликовано: 15.06.1980

Авторы: Бессонов, Буйлов, Никонов, Парфенов

МПК: E21D 23/00

Метки: крепи, механизированной, секция

...из которых состоит из ой балки 1 , которая опирает3 74на две гидростойки 2 и механизм распора 3. Для перемещения секции имеетсямеханизм передвижения включаюшийдомкрат передвижения 4, соединяюшийс помошью кронштейна 5 обе секции,кривошипа 6, входящего свободным плечом в направляющую 7. Механизм распора 3 выполнен в виде гибкого элемента 8, расположенного в пазах вкладышей 9 и домкрат натяжения 10, обеспечивающего контактирование гибкогоэлемента 8 с верхняками 11 штрековойкрепи. Вкладыши 9 закреплены наружной поверхности продольных балок 1,причем в крайних вкладышах 9 размещены опорные подвижные части гидростоек2. Направленное перемещение секций крепи при передвижке обеспечивается за счетнаправляющих 7, соответственно закрепленных на...

Номер патента: 741807

Опубликовано: 15.06.1980

Автор: Эрик

МПК: E21D 11/38

Метки: изоляционного, покрытия, создания

...относится к технике подземногостроительства и может быть использовано пригидроиэоляцин тоннелей,Известны способы создания изоляционногопокрытия, включающие подготовку поверхности,нанесение клеющего состава, послойную укладкулистовой гццроизоляции и ее прижатие к основанию 11). Известен также способ создания изоляционного покрытия внутренней поверхности, замкну. тогоиличастично замкнутого канала, включающий наложение на изолируемую поверхность волокнистого листового материала с последующим прижатием его к поверхности до полного 1 а сцепления 2 .Указанный способ является наиболее близким к изобретению по технической сущности и достигаемому результату.Однако при его осуществлении трудно об лечить плотное прижатие материала...

Номер патента: 742577

Опубликовано: 25.06.1980

Авторы: Одинец, Фещенко

МПК: E21C 41/00, E21D 9/00

Метки: выработок, горных, повышения, пород, проведении, трещиноватых, устойчивости

...назначений. Скважины 3 служат для размещения зарядов 3, а скважины-резервуары 4 - для размещения в них твердеющего состава, компоненты которого могут заключаться в оболочки из хрупкого материала. Устья всех скважин заполняются забойкой (на чертеже не показана). Диа 1 о метры скважин, расстояние между ними,порядок взрывания и чередования определяется в зависимости от физико-механических свойств горных пород. Взрывание зарядов производят в несколько этапов. После произведения взрыва в скважине б и образования щели, соединяющей эту скважину с рядом расположенными скважинами резервуарами 4, производят взрывание зарядов в скважине 6. Под действием этого взрыва компоненты твердеющего состава 2 о смешиваются и нагнетаются в щель, образованную...

Номер патента: 742592

Опубликовано: 25.06.1980

Авторы: Генбач, Маслов, Маслова

МПК: E21B 7/14, E21B 7/28, E21D 3/00 ...

Метки: большого, диаметра, проходки, скважин

...9 угла раскрытия секторов 3 и установлены в теле штанги10 (Фиг. 2-4),На штанге 10 снаружи установленаксиально подвижный кожух 11,(фиг.1),являющийся калибратором и оснащен -ный твердосплавными ребрами 12,Этоткожух 11 при спуске устройства вскважину закрывает сектора 1 и 3 инесет в своей полости блок 13 дистан -ционного управления силовым цилиндром 7 и систему 14 зажигания горелок 4 и 5.Внутри штанги 10 расположена шламовая труба 15 для забора разжиженных продуктов разрушения, снабженная шламоподъемным средством 16 вчастности шнеком. В трубе 15 размещены трубы (не показаны) для подачиводы в с к в ажин у.В верхней части штанги 10 для уплотнения устья скважины имеетсяобойма 17 с манжетами 18.Перед началом проходки кожух 11находится в...

Номер патента: 742593

Опубликовано: 25.06.1980

Авторы: Жегалин, Лейзерова, Наумов, Одинцова

МПК: E21D 5/12

Метки: монорельсовый, став

...на фиг.2 - то же,разрез А-А на фиг.1; на фиг.3 - тоже, разрез Б-Б на фиг 2,Монорельсовый став содержит секции 1 с направляющими 2 и воздуховодными трубками 3, соединенными сголовкой 4 става. Секции посредствомсвоих кронштейнов 5 и пальцев 6 соединены с траверсами 7, которые крепятся к стенке выработки посредствоманкерных болтон 8. Секции имеют боковые стенки 9, выполненные за одноцелое с направляющими 2, Трубки 3 выполнены в виде цельных шлангов,соединенных со шланговыми барабанамилебедки 10. Соединения между секциямивыполнены быстроразъемными (их накаждом стыке три) и состоят из накладок 11 на стыках секций и подпружиненных упоров 12, которые взаимодействуют с проточками 13 ь пальцах таМонорельсовый став монтируетсяследующим образом....

Номер патента: 742594

Опубликовано: 25.06.1980

Авторы: Парфенов, Христачев

МПК: E21D 11/36

Метки: крепь, сопряжения

...из контакта с верхняками выработки и опускается, удерживаясвое положение на гибких тягах 11.Включается домкрат передвижки 19, который отталкиваясь от неподвижно закрепленной балки основания 4 рамы 1перемещает по почве раму привода 17и вместе с ней раму 2 крепи на величину хода домкрата передвижки 19.При этом ползуны 15, соединенные сдомкратами корректировки 14, скользят по направляющим 16, а гибкиетяги 11 - в проушинах 12,По окончании передвижки рамы 2 сприводом 17 включают гидростойки 8,которые раздвигаясь прижимают балкуоснования 7 к почве, а.балку верхняка б - к кровле выработки и удерживают свое усилие распора гидрозамками.Передвижка рамы 1 аналогична передвижке рамы 2 с той лишь разницей,что домкрат передвижки 19 при...

Номер патента: 742595

Опубликовано: 25.06.1980

Авторы: Полей, Сиротин, Сиротина, Соколов, Чуйко

МПК: E21D 15/44

Метки: гидростойка

...тем, что гидростойка выполнена в виде цилиндра с днищем, штока и гидравлически уравно вешенного плавающего разделителя ввиде поршня, соединенного гибким нерастяжимым элементом с днищем цилиндра.На чертеже изображена гидростойка,разрез по осиОна имеет цилиндр 1 с днищем 2,шток 3, гидравлически уравновешенныйплавающий разделитель 4 в виде поршня, жесткий нерастяжимый элемент 5 игидрозамок б,Гидростойка работает следующимобразом.После исчерпания рабочего объемагидростойки при ее опускании, расположенного между штоком 3 и плавающимразделителем 4, перемещение штокапрекращается и стойка работает жестко, При передвижке секции механизированной крепи аварийный объем гидростойки через гидроэамок б подключаютк сливной магистрали, при этом...

Номер патента: 742596

Опубликовано: 25.06.1980

Авторы: Анашкин, Горин, Зиновьев, Кузькин, Ладенко, Палий, Тухель

МПК: E21D 17/00

Метки: восстанию, выработанного, горизонтальными, закладкой, крепления, крутых, очистного, пластов, полосами, простиранию, пространства, разработке, угольных

...подтягивания гидростоек к верхняку с последующим подведением подних деревянных стоек, которые прикрепляют к бокам выработки.На фиг.1 показан общий вид крепивкрест простирания пласта;на фиг.2узел 1 на фиг. 2; на фиг,3 - сечениеА-А (возведение крепи в призабойномпространстве) на фиг.1; на фиг.4то же возведение крепи за комбайном,Чтобы осуществить крепление .очистного пространства, используется комплект гидрофицированных рам крепи,содержащих по две гидравлическихстойки 1, шарнирно соединенных сгидрофицированным верхняком 2. Рамаопирается на деревянные стойки 3, 15закрепленные анкерами 4 к боковымстенкам очистного забоя, Нижние концы гидравлических стоек снабженыопорно-удерживающим башмаком 5,Пласт разрабатывается системой...

Номер патента: 742597

Опубликовано: 25.06.1980

Авторы: Верзилов, Зборщик, Сарамуд, Фришман, Чумак

МПК: E21D 17/04

Метки: верхняк, крепи, шахтной

...8 навешиваемого верхняка, Навешиваемый верхняк продвигают вперед по полушару4 базового верхняя, при этом поверхность цилиндрического паза 8 навешиваемого верхняка скользит по поверхности полушара 4 базового верхняка до тех пор,пока полушар 4 базового верхняка войдет в контакт сполусферой 10 навешиваемого верхнякаСопряжение (контакт) полусферы10 навешиваемого верхняка с полушаром 4 базового верхняка фиксируютпутем размещения фиксатора 11 в отверстиях 7 вилки навешиваемого верхняка. При этом фиксатор 11 сопрягался с полушаром 4 базового верхнякапо углублению 5 на торце полушара,а навешенный верхняк фиксируется 25в положении, обеспечивающем свободный его поворот в плоскости пластапод рядом стоящим базовым верхняком,После прохода комбайна...

Номер патента: 742598

Опубликовано: 25.06.1980

Авторы: Маревич, Матэри

МПК: E21D 19/02, E21D 19/06

Метки: крепь, междуэтажная

...элементы между собой, крепление тросоввант 8 к горизонтальной балке 1 аналогичноГоризонтальные балки 1 связаны между собой горизонтальными связями 9и подкосами 10, Вертикальные элементы3 связаны подкосными 10 и горизонталь.ными 11 связями, Горизонтальные иподкосные связи 9, 10,. 11 и 12 соединяют между собой горизонтальные балки1 и вертикальные элементы 3, придавая крепи монолитность, и предотвращают потерю устойчивости под нагрузкой.Порядок возведения крепи следующий,Крепь на длину вынимаемого столбавозводят в несколько приемов. Послепроведения в лежачем боку пластаполевого штрека проходят рассечкуна полную мощность пласта и присечкой породы кровли, Размер рассечкипо простиранию принимают в зависимости от устойчивости угля и...

Номер патента: 742599

Опубликовано: 25.06.1980

Авторы: Бернштейн, Должкова, Друцко, Крыжановская, Пономарев, Соколова, Хмельницкий

МПК: E21D 21/00

Метки: анкер, патронированный

...5 и резцом б для измельчения полиэтиленовой пленки ампул.Первая 1 и последняя 2 ампулы наполнены закрепляющей высокопрочнойбыстросхватывающейся смесью на основецемента, а промежуточные ампулы 3закрепляющей расширяющейся смесью наоснове того же.цемента, но с добавкойалюминиевой пудры в количестве 1-2от массы цемента, При смешивании сжидким затворителем расширяющаяся"смесь увеличивается в объеме в 1,52 раза.Патронированный анкер устанавливают следующим образом,742599 Ампулы вводят в шпур поочередно. На дне шпура размещают ампулу 1 с закрепляющей высокопрочной быстросхватывающейся смесью, затем вводят промежуточные ампулы 3 с закрепляющей расширяющейся смесью и последнюю ампулу 2 с закрепляющей высокопрочной быстросхватывающейся...

Номер патента: 742600

Опубликовано: 25.06.1980

Авторы: Астапов, Горин, Онещук, Токмаков, Филатов

МПК: E21D 23/00

Метки: крепь, механизированная

...одна другой на угол с.При эом в зависимости от характеракривизны колонны 12 лыж сходятсяили расходятся на такой же угол, деФормируя (сжимая или растягивая) рессорные листы 17,угол поворота с( определяется возможностью спаренного комплекта предварительна изогнутых рессорных листан выпрямляться, Потенциальная энергия деФормированных рессорных листов,вынесенных относительно осей вращения секций 9 на верхнюю часть колонн,создает эФФект самовыпрямления балкипри снятии внешних нагрузок (при разгрузке гидростаек 15) . Силовое взаимодействие между колоннами за счет последовательного их соединения рессорными листами обеспечивает постоянство интервалов разгруженных гидростоек 15 базы,Выдвигаясь вперед, секция крепи контак...

Номер патента: 742601

Опубликовано: 25.06.1980

Авторы: Антонцев, Григоров

МПК: E21D 23/06

Метки: крепи, механизированной, перекрытие, секции

...эллиптических полуколец, жестко соединенныхмежду собой по ее длине, а рессорныепакеты и башмаки установлены подуглом друг к другу и по радиусамэллиптического полукольца,На фиг,1 изображено перекрытиесекции механизированной крепи, видсбоку; на фиг,2 - сечение А-А нафиг.1; на фиг,3 - перекрытие крепи,вид спереди,Перекрытие секции крепи имеет основную балку 1 с верхним 2 и нижним3 листами, между которыми закрепленысферические башмаки 4 с фланцами 5для фиксации гидростоек 6 секции,В передней части балки 1 в башмаках 7 установлены рессорные пакеты 8с передним листом 9, образующиеконсольную часть перекрытия, Верхний2 и нижний 3 листы выполнены в видесимметричных эллиптических полуколецжестко соединенных межд. собой подлине балки....
