E21D — Шахтные стволы; туннели; выработки; подземные камеры большого объема

Номер патента: 1052665

Опубликовано: 07.11.1983

Авторы: Ардашев, Басинский, Безазьян, Борисовец, Быков, Козел, Морозов, Пиньковский, Тютерев

МПК: E21D 1/00

Метки: сопряжение, шахтное

...что в шахтном сопряжении, включающем шахтный ствол и приствольные камеры, шахтный ствол выполнен в пределах околоствольных камер с уширением и снабжен цилиндрической оболочкой, установленной в его уши ренной части с сечением в свету, равным сечению ствола, образующей со стволом полость для размещения приствольных камер,Кроме того, шахтный ствол в зоне уширения может быть выполнен в форме конуса в верхней ее части и в форме цилиндра - в нижней.На фиг. 1 показаны варианты скицового и клетевого стволов узла сопряжения, общий вид; на фиг. 2 - разрез Л-А ца фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1.Узел сопряжения шахтного ствола с приствольными выработками выполнен, например, из наружной несущей крепи увеличенного диаметра в верхней части...

Номер патента: 1052666

Опубликовано: 07.11.1983

Авторы: Зенякин, Николаев, Романов, Степанов

МПК: E21D 13/04

Метки: захватное, манипулятора, подземного

...в виде ведущего и ведомого поворотных сегментов, смонтированных на торце втулки, при этом ведомый сегмент выполнен с фигурным вырезом на торце, а веду щий сегмент - в виде двуплечего рычага,взаимодействующего с вырезом ведомогосегмента, причем ось состыковочного элемента выполнена с кольцевой проточкой изаходным конусом на. конце. 45На фиг. 1 изображен подземный манипулятор, общий вид; на фиг. 2 - захватное устройство, сориентированное над сменным рабочий органом, общий вид; на фиг. 3 - вид А на фиг. 2 при зафиксированном положении запорных сегментов; на фиг. 4 - то 5 О же, при расфиксированном положении запорных сегментов. 2Захватное устройстВо 1 предназначено для присоединения сменного рабочего органа 2 к стрелке 3 подземного...

Номер патента: 1052667

Опубликовано: 07.11.1983

Автор: Гловацкий

МПК: E21D 15/28

Метки: гловацкого, клиновая, крепь

...почвы, а верхний распорный клин 12 выполнен с разными срезами - передним 11, средним 12 и задним 13 (каждый последующий срез должен увеличивать высоту клина) и срез 14 в передней части со стороны кровли. Продольные направляющие пазы 8 и 5 верхнего и нижнего клиньев служат для размещения тросовых направляющих 16, закрепленных к нижнему клину скобами 17. Паз 9 выполнен на ширигу распорного клина 2 и служит для дополнительного направления распорного клина 2.Для доставки комплекта крепи в заданное место очистного забоя нижний клин 1 и верхний распорный клин 2 соединяют с возможностью разъема, например. сбивают гвоздем 18 так, чтобы утонченная часть распорного клина 2 не выступала из паза 9 по высоте. Доставка крепи в заданное место...

Номер патента: 1052668

Опубликовано: 07.11.1983

Авторы: Булат, Возиянов, Пилипенко, Сафонов

МПК: E21D 15/44

Метки: гидравлическая, стойка, шахтная

...канала с внутренней полостью тороидальной оболочки, и снабжен мультипликатором с поршнями, которые размещены в соответствующих камерах ступенчатой полости,На чертеже изображена гидростойка, разрез.Гидравлическая шахтная стойка содержит цилиндр 1, выдвижную часть, разделяющую цилиндр на поршневую 2 и штоковую 3 полости и включающую штоковый 4 и поршневой 5 диски, между которыми помегцена тороидальная эластичная оболочка 6, снабженная диафрагмой 7, разделяю шей внутреннюю полость оболочки 6 на две камеры 8 и 9. Камера 8 заполнена газом под определенным давлением, выполнена с кольцевым приливом 10, установленным с возможностью взаимодействия с рабочей по 5 10 15 20 25 30 35 40 45 50 55 2верхностью цилиндра 1. Камера 9 заполнена...

Номер патента: 1052669

Опубликовано: 07.11.1983

Авторы: Доброчасов, Краснянский, Мищенко, Прокопенко

МПК: E21D 21/00

Метки: анкер

...стержневой элемент имеет поперечное сечение 5-образной формы.На фиг. 1 изображен анкер до установки его в скважине, поперечный разрез; фиг. 2 - поперечный разрез анкера, установленного в скважине; фиг. 3 - анкер, продольный раз рез.Анкер состоит из согнутого в полый стер жневой элемент с 5-образным поперечным сечением листа металла с образованием на ружных желобчатых стенок 1 и 2 и диаметрально расположенного центрального ребра 3 жесткости, в которое они плавно переходят. Между ребром 3 и каждой из стенок 1 и 2 образована продольная щель с возможностью соединения внахлестку ее краев, Диаметр анкера в максимальном поперечнике больше диаметра скважины. Ребро усиливает конструкцию анкера в осевом и повышает его пружинящие свойства в...

Номер патента: 1052670

Опубликовано: 07.11.1983

Авторы: Ильюша, Попов, Сабитов

МПК: E21D 23/00

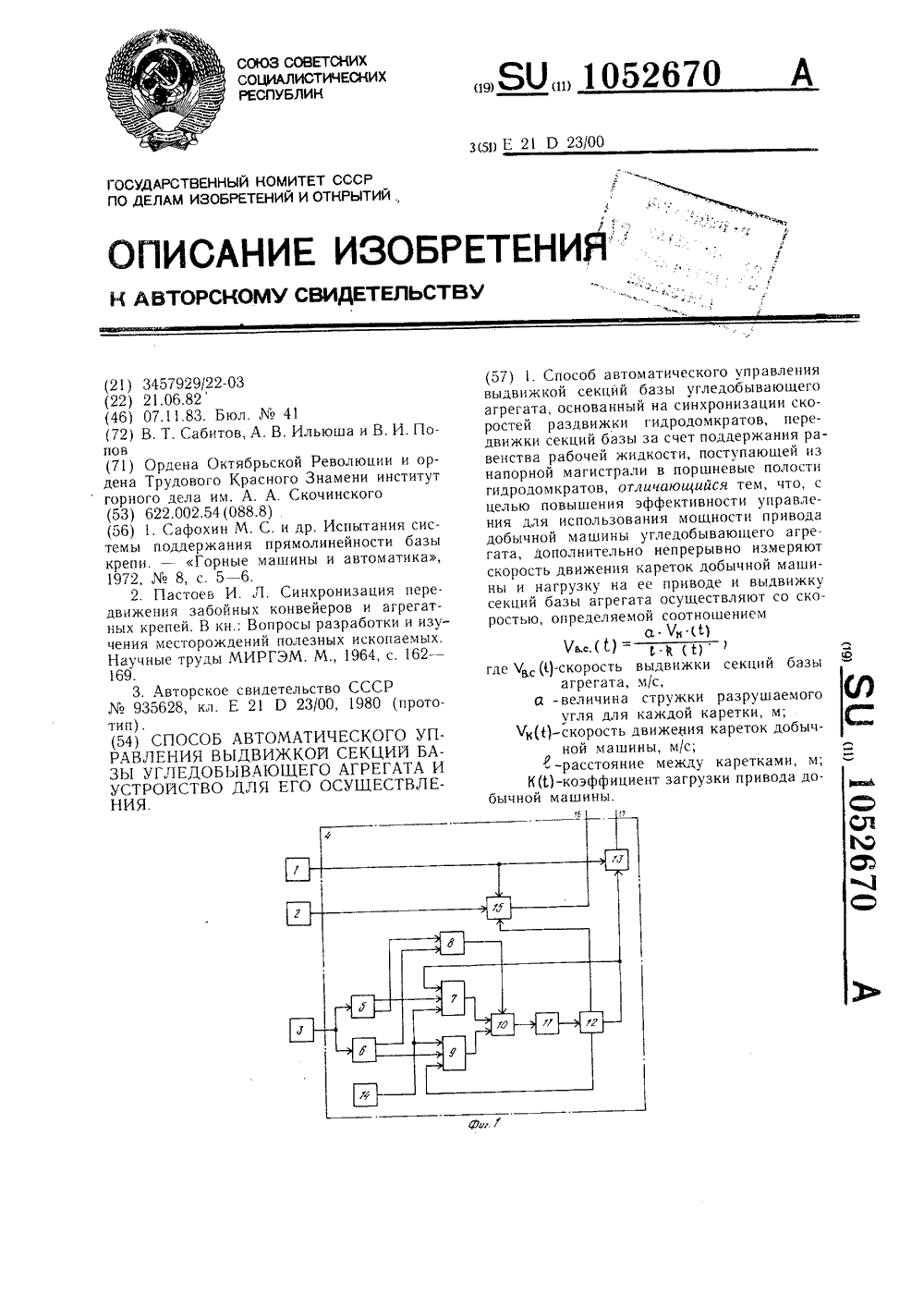

Метки: агрегата, базы, выдвижкой, секций, угледобывающего

...схемы 7 совпаденияа нулевой выход соединен с первым входом логической схемы 8 Эквивалентность второй вход которой соединен с единичным выходом второго порогового элемента 6. Нулевой выход второго порогового элемента 6 соединен с вторым входом второй трехвходовой схемы 9 совпадения. Выходы первой 7 и второй 9 трехвходовых схем совпадения соединены соответственно с сум 1052670мирующим и вычитающим входами ревер:ивного счетчика 1 О, вход установки на нуль которого соединен с выходом логической схемы, 8 Эквивалентность. Выходы реверсивного счетчика 10 соединены с входами дешифратора 11, а выходы дешифрато 5 ра 11 соединены с входами трехфазного триггера 12, Первый выход трехфазного триг -гера 12 соединен с третьим входом второй...

Номер патента: 1052673

Опубликовано: 07.11.1983

Авторы: Парфенов, Потапов, Пронин

МПК: E21D 23/14, E21F 13/08

Метки: забойного, конвейера, сползания, удержания

...цель достигается тем, что в устройстве для удержания забойного конвейера от сползания, включающем корректируюший домкрат с гибким звеном, домкраты передвижки, установленные на основаниях секций крепи и соединенные тягами с завальным бортом забойного конвейера, корректирующий домкрат за креплен на основании одной секции и соединен гибким звеном с тягой основания соседней секции крепа, причем эта тяга имеет промежуточную опору, закрепленную на ней со стороны расположения корректирующего домкрата. На фиг. 1 изобрежено устройство для удержания забойного конвейера от спол 5 10 15 45 50 55 зания и его крепление к завальному борту конвейера, вид сверху; на фиг. 2 - разрез А - А на фиг, 1; на фиг. 3 - разрез Б - Б на фиг, 2; на фиг. 4...

Номер патента: 1053760

Опубликовано: 07.11.1983

Автор: Лотар

МПК: E21D 11/00

Метки: арочной, крепи, металлической, монтажа, податливой

...соединение верхних концов стоек внахлест. ку с верхнчком посредством резьбовых 25хомутов2 3Недостаток известного способа зак лючается в повьшенной трудоемкости работ, связанной с использованием специаль ных инвентарных фиксаторов. 30Целью изобретения является повьпцение производительдости труда при возведении крепи.Поставленна цель достигается тем, что согласно способу стойки прикрепляют к перекрытию посредством установки в проектное положение резьбовых хомутов крепи и закрепляют последние на элемен-, тах крепи с помощью стопорных приспособлений. 40Устройство Ыацочающее элементы скрепления стойки с верхняком снабжено стопорным приспособлением, выполненным тов при транспортировании и монтажекрепи, оно снабжено стопорным приспособлением,...

Номер патента: 1054546

Опубликовано: 15.11.1983

Автор: Гой

МПК: E21D 1/06

Метки: бур, шнековый

...образованный в межвитковом пространстве бура,Увеличение угла установки рычаговотносительно оси штока ведет к резкому увеличению диаметра полого корпуса,54546 . 2то есть к нарушению оптимального соот. ношения между диаметром шнековогокорпуса и наружным диаметром шнековойспиралиеЦель изобретения - повышение падежности работы шнекового бура и упрощение его конструкции.Поставленная цель достигается тем,что в шнековом буре, включающем 1 О полый корпус с боковыми окнами, полушнеки, шарнирно установленные на корпусе с возможностью фиксирования, и механизм поворота полушнеков, выполненныйв виде рычагов, размещенных в боковыхокнах корпуса, нижние концы которыхшарнирно соединены с полушнеками, аверхние - со штоком, расположеннымв полости...

Номер патента: 1054547

Опубликовано: 15.11.1983

Авторы: Бобровский, Клецко, Красноперов, Лемасов, Рошаль, Сидоренко, Скобелкин, Штейнберг

МПК: E21D 11/40

Метки: возведения, обделки, реконструкции, сборной, тоннелей, эксплуатируемых

...соединенных с порталом, причем шарнир выполнен из двух полуосей,на которых смонтированы направляющие,ролики, а привод подъема блоков установлен на уортале. На фю. 1 изображена конструктивная схема устройства; на фиг. 2 - то же,вид сбоку.Устройство содержит портал 1, дугообразные рольганги 2, подъемник 3 блоков свода на рольганги, механизмы для установки стенных блоков, содержащие подвижную несущую балку 4, силовой цилиндр 5, шарнирно прикрепленный своими концами55 к порталу и к несущей балке, направляющие ролики 6, полиспаст 7 и привод подьема блоков 8. Подвижная несущая балка 4 состоит из двух расположеннь 1 х по обе стороны рольганга жестко связанных между собой секций 9, которые вертикально, подвешены к порталу с (номощью...

Номер патента: 1054548

Опубликовано: 15.11.1983

Авторы: Дацков, Заграничный, Новиков, Писарев, Савченко

МПК: E21D 19/02, E21D 19/06

Метки: гибкого, настилки, перекрытия

...металлической сетки,необхо 3 шмость оставлять межслоевую пачку угля рля обеспечения безопасности ведения работ при выемке нижележащего40слоя.Цель изобретения - повышение безопасности ведения выемочных работ прислоевой разработке мощных пологих ппастов угля с ликвидацией межслоевой пач ки угля.Поставленная цель достигается тем,что в устройстве рля настилки гибкогоперекрытия, включаюшем нижнюю и верх 50нюю рамы, шарнирно установленные с помощью телескопов на ограждениях секцийкрепи, и рулоны гибкого перекрытия,один иэ хоторых с пиошью катушки за. креплен на верхней раме, рамы снабжены установленными на них сверху кассетами дпя металлических полос, при этомнижняя рама снабжена шарнирно закрепленными аа ней толкателями, для раэма 48...

Номер патента: 1054549

Опубликовано: 15.11.1983

Авторы: Голубов, Горбунов, Меркин, Радичкин, Скоморохов, Старосельский, Сыркин

МПК: E21D 20/00

Метки: анкерной, крепи, установки

...с клеяшим раствором и на направляющей 10 - механизм 11 установки анкерных стержней, Направляющие 4, 6 и 10параллельны оси 12 поворотной колонки 3,На несущей балке 2 смонтированыраспорные домкраты 13, механизм 14поворота колонки 3 и податчик 15, соединенный с подвижным захватом 16. Механизм 7 подачи в шнур 8 ампул 9 содержит зарядную грубу 17, обойму 18, шток19 с поршнем 20 и смонтированные нанаправляющей 6 нижний 21 и верхний 22неподвижные люнетьВерхний выпускной конец зарядной трубы 17 выполнен с косым срезом 23, образующим при пересечении плоскости среза с наружной цилиндрической поверхностью вершину 24 и боковые криволинейныекромки 25,Зарядная труба 17 размещена в обойме18 и пружиной 26 втянута в нее до упора, В верхней части штока...

Номер патента: 1055878

Опубликовано: 23.11.1983

Авторы: Братчун, Власов, Гацко, Голубов, Кошелев, Островский, Протченко, Чеботаев

МПК: E21D 11/00

Метки: крепь, передвижная, предохранительная

...и 2, связанные посредством гидроцилиндров 3 передвижения, установленных на платформе 1, и осей 4 и 5. На платформе 2 установлены гидро- цилиндры 6 ее передвижения с башмаками 7 для упора в постоянную обделку выработки 8. Платформа 1 снабжена режущим выступом 9 и выдвижными в продольном направлении балками 10 и 11,установленными в направляющих 12 и 13. Платформа 2 снабжена аналогичными выдвижными балками 14 и 15, установленными в направляющих 16 и 17 соосно балкам первой платформы. Балки 10 и 14,11 и 15 в продольном направлении связаны друг с другом посредством осей 18 и 19. На платформах установлены попарно несущие рамы, из которых одна 20 своими нижними концами связана шарниром 21 с платформой,а другая 22 своими нижними концами связана...

Номер патента: 1055879

Опубликовано: 23.11.1983

Авторы: Бородуля, Заславский, Ковшов, Селезень, Файвишенко, Шубный

МПК: E21D 11/00

Метки: выработок, горных, крепления

...выработок,включающий установку рам крепи и затяжек заполнение закрепного пространства твердеющим составом, помещаемым в отдельные емкости 2.Недостатком известного способа является сложность осуществления одновременной эквивалентной замены объема сжатого воздуха на твердеющий состав и возможность повреждения баллонов кусками породы при ведении взрывных работ, что приводит в конечном счете к сложности осуществления постоянного подпора пород в забое.Целью изобретения является повышение устойчивости выработки путем снижения расслоения пород приконтурного слоя. Поставленная цель достигается тем, чтосогласно способу крепления горных выработок, включающему установку рам крепи и затяжек, заполнение закрепного пространства твердеющим составом,...

Номер патента: 1055880

Опубликовано: 23.11.1983

Авторы: Бескоровайный, Курченко, Троян

МПК: E21D 11/14

Метки: арочной, крепи, металлической, стяжка

...материала или рифлеными.На фиг. 1 показана металлическая арочная податливая крепь; на фиг.2 - узел1 на фиг. 1 (конструкция податливого узла;на фиг. 3 - узел П на фиг. 1 (узел податливости арочной крепи с упором стяжка всборе); на фиг. 4 - сечение А - А на фиг. 3;на фиг, 5 - конструкция упора стяжки.Стяжка 1 имеет упор 2, который выполнен по форме профиля крепи и охватываетего фланцы, причем в верхней части упор2 имеет загибы 3, взаимодействующие схомутом 4 податливого узла крепи, а верхняя 5 и нижняя 6 плоскости упора 2, располагаемые между фланцами сопрягаемыхверхняка 7 и стойки 8, могут быть вьшол 2нены рифлеными или со слоем образивного материала.Упоры 2 надевают на торцы верхняка7 крепи перед ее сборкой. Затем по известной...

Номер патента: 1055881

Опубликовано: 23.11.1983

Авторы: Казанский, Карасев, Манаков, Миронов, Родионов, Смирнов

МПК: E21D 11/14

Метки: временная, выработок, крепь, подготовительных

...что может привести к их поломке.Целью изобретения является сокращение трудоемкости обслуживания временной крепи и повышение надежности ее в работе.Поставленная цель достигается тем, что во временной крепи для подготовительных выработок, включающей секции перекрытия, связанные траверсами с распорными стойками, установленными на основаниях, связанных посредством гидродомкратов с комбайном, причем каждая секция выполнена в виде двух взаимосвязанных продольных балок и снабжена опорными амортизирующими роликами и бесконечной лентой, охватывающей ролики, установленные между продольными балками, передние концы секций перекрытия подвижно соединены с поперечной траверсой крепи носредством штырей, входящих в отверстия поперечных балок секций, а...

Номер патента: 1055882

Опубликовано: 23.11.1983

Автор: Киселев

МПК: E21D 11/15

Метки: затяжка, крепи, шахтной

...а в продольном сечении -в форме клина.На фиг. 1 изображена затяжка шахтнойкрепи, вид сверху; на фиг. 2 - то же, видсбоку; на фиг. 3 - механизированная уста 35новка крепи вместе с уложенными по еепериметру затяжками,Затяжка для шахтной крепи представляет собой плиту, ширина которой равна или больше двойной толщины, а длину за тяжки принимают в зависимости от принягого расстояния между рамами крепи. Затяжка имеет в плане форму параллелограмма, а в продольном сечении выполнена в виде клина.Укладку затяжек одновременно с вновь 5 устанавливаемой рамой крепи производят при помощи любых известных средств механизации крепления горных выработок, например крепеустановщиком (фиг. 3), состоящим из основания и закрепленной на нем...

Номер патента: 1055883

Опубликовано: 23.11.1983

Авторы: Гудков, Малиованов, Маршев

МПК: E21D 13/04

Метки: крепеустановщик

...рычагов 7 и 8, манипулятора и промежуточного звена 14 совместно с балкой 17. При этом происходит поворот рычагов 7 и 8 относительно проушин 11, 12 и 15, 16,Для компенсации неровности почвы выработки, при которой ходовая часть может занимать наклонное положение относительно продольной оси выработки, балку 17 с монтажным столом 28 наклоняют в соответствующую сторону с помощью гидроцилиндра 19, воздействующего на балку через проушину 18. С целью более точной подачи монтажного стола стойку 4 с поворотным кронштейном 5 и рычажным манипулято.ром перемещают по направляющим 10 рамы 3 с помощью гидроцилиндра 13. Поворот кронштейна 5 в горизонтальной плоскости осуществляют посредством гидроцилиндра 6.Наличие механизма продольного перемещения...

Номер патента: 1055884

Опубликовано: 23.11.1983

Авторы: Горбунов, Рыжевский, Скоморохов

МПК: E21D 20/00

Метки: анкерами, выработки, крепления, кровли, сводчатой, формы

...на штоках гидродом кратов4 прикреплена кассета с сеткой 5, а вдоль.гидродомкратов 4 расположены две бурильные машины 6,которые прикреплены к поперечной балке основной рамы. Вдоль гидродомкратов 4 дополнительной рамы расположены два анкероустановочных механизма 7. Каждый анкероустановочный механизм 7 включает вращатель, расположенный на направляющей балке, механизм подачи вращателя и анкерный стержень 8, например, винтового типа. Одним концом анкерный стержень установлен в гнездоврашателя, другим - в специальном поворотном кронштейне 9, что дает вэзможность фиксировать анкерный стержень 8 в данном положении и направлять его в шпур при закреплении.В нижней части гидродомкраты 4 основной рамы жестко соединены с осью 3 10 поворотного...

Номер патента: 1055885

Опубликовано: 23.11.1983

Авторы: Байкенжин, Беллингер, Николаенко, Селиванов

МПК: E21D 21/00

Метки: анкерная, крепь, податливая

...крепи является непродолжительный срок работы в слоистых породах при наличии значительных деформаций. Наиболее близкой к изобретению по технической сущности и достигаемому результату является анкерная податливая крепь, 10 включающая замок, стержень с натяжной гайкой на наружном конце и узел податливости 2.Недостаток известной крепи заключается в нестабильном режиме работы узла податливости, связанном с резрушением выступов на наружном конце стержня,Цель изобретения - улучшение работы крепи в податливом режиме. Поставленная цель достигается тем, что в анкерной податливой крепи, включающей замок, стержень с натяжной гайкой на наружном конце и узел податливости, последний выполнен в виде установленных на стержне конусного рассекателя и...

Номер патента: 1055886

Опубликовано: 23.11.1983

Авторы: Байкенжин, Коянбаев, Николаенко

МПК: E21D 21/00

Метки: анкерная, крепь

...в трубчатом элементе пружина оказывает лишь пассивное противодействие расшатывающим усилиям в анкере при воздействии сейсмических колебаний, что не всегда достаточно для надежной работы крепи.Целью изобретения является повышение эксплуатационной надежности крепи.Поставленная цель достигается тем, что в анкерной крепи, включающей замок из клина, трубчатый элемент и установленный в нем гаситель сейсмических волн из пружины, стержня, связанного с замком, и упора для пружины, гаситель сейсмических волн снабжен инерционным цилиндрическим грузом, имеющим осевое отверстие, при этом груз надет на стержень с возможностью свободного продольного перемещения по нему между пружиной и клином замка, к которому шарнирно прикреплен стержень.На чертеже...

Номер патента: 1055887

Опубликовано: 23.11.1983

Авторы: Верин, Мамонтов, Фролов, Хорин

МПК: E21D 23/00

Метки: крепь, механизированная

...на жестких коробах и свя. 2заны с гидростойками секций крепи посред ством обойм с продольными пазами и ползунов,закрепленных на штоках гидроцилиндров корректировки и установленных в продольных пазах обойм.На фиг. 1 изображена крепь во фронтальной плоскости, общий вид; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг. 1.Механизированная крепь включает жесткие секции 1 базы, соединенные друг с другом с возможностью перемещения по трем вращательным степеням свободы (например, шаровым шарниром) и имеющие опоры 2 на почву, с которыми шарнирно соединены базовые гидростойки 3 с верхняками 4. Секции 1 базы состоят из секций жестких коробов с продольными пазами, жестко соединенных друг с другом. Ширина этих коробов...

Номер патента: 1057691

Опубликовано: 30.11.1983

Авторы: Горбатов, Ляш, Мельниченко

МПК: E21D 3/00

Метки: агрегат, восстающих, выработок, проходки

...3 - то же, когда рычаги находятся в нижнем положении; на фиг. 4 - вид А на фиг. 3 (вал с гайкой и упор).Предлагаемый агрегат состоит из тягового каната 1, к которому подвешен породоразрушающий орган 2, выполненный в виде конуса с расположенными на нем породоразрушающими элементами. К основанию рабочего органа 2 прикреплен пневмовибратор З,на нижней части которого соосно закреплен полый цилиндрический корпус 4. Внутри корпуса 4 соосно ему жестко установлен пневмодвигатель 5 с валом 6. К пневмодвигателю 5 подведен напорный ру- кав 7 подводящей коммуникации, служащий для подачи сжатого воздуха, приводящего во вращение двигатель 5 в правую сторону.На валу 6 двигателя 5 установлен маховик 8. К двигателю 5 также подведен напорный рукав 9...

Номер патента: 1057692

Опубликовано: 30.11.1983

Авторы: Ленин, Тарабанов

МПК: E21D 13/04

Метки: возведения, крепи, податливой, спецпрофиля

...вид спере О ди на. фиг, 3 - то же, что и нафиг. 1, в плане; на фиг. 4 - то же,что и на фиг. 2, в плане; на фиг. 5сечение А-Л на, фиг. 2; на фиг. бсечение Б-Б на фиг. 2 на фиг. 7 15 сечение В-В на фиг. 2; на фиг. 8захват, вид сбоку; на фиг, 9 - то же,с сечением рамы устройства.Устройство для возведения податливой крепи из спецпрофиля состоит иэ 2 О рамы 1 специального профиля из легкого и прочного металла, прогнутого по контуру верхняка, Внутри рамы 1 имеются выступы 2, на которыхбазируется или центрируется верхняк 25 3 арочной крепи, поэтому Конфигура"ция рамы 1 полностью соответствуетпрофилю возводимой металлическойарочной крепи. По обеим сторонамот рамы 1 жестко установлены кронш- ЗО тейны 4, которые несут роликоопоры 5. В этих...

Номер патента: 1057693

Опубликовано: 30.11.1983

Авторы: Аксенов, Дионисьев, Лукашев, Лукашов, Миронов

МПК: E21D 23/00

Метки: замерная, крепи, секция

...нормальных и касательных усилий, действующих на ограждение.Поставленная цель достигается тем, чтов замерной секции крепи, включающей стойки, перекрытие, основание с боковыми стенками, ограждение и датчики усилий, ограждение выполнено Г-образным с боковой иторцовой сторонами и шарнирно закрепленона внутренней стороне боковых стенок основания посредством поворотных в горизонтальной плоскости стержней с возможностьювзаимодействия его боковой;тороны с внешней стороной боковой стенки основания ибоковыми породами посредством защитнойпластины, установленной на торцовой стороне на подвесках, при этом датчики установлены на внешней стороне боковой стенки основания и торцовой стороне ограждения. На фиг.изображена замерная секция крепи, боковой...

Номер патента: 578469

Опубликовано: 07.12.1983

Авторы: Литвиненко, Сулев

МПК: E21D 23/06

Метки: крепи, секция

...к предлагаемой является секция крепи, включающая основание, стойки, перекрытие со сферическими опорами, накладки для крепления пррекрытия к головкам стоек и упругие элементы 23.20Такое устройство не обеспечивает стабилизацию перекрытия относительно стоек при разгрузке секции крепи, а шарнирное соединение, установленное на стойке, лишь частично входит в габарит перекрытия, что уменьшает коэффициент гидравлической раэдвижностиЦелью изобретения является обеспечение стабилизации перекрытия относительно стоек при разгрузке секции крепи и увеличение коэффициента гидравлической раздвижности.Поставленная цель достигается тем, что секция крепи снабжена сферическнм фланцем,имеющим упоры со скосами и ограничители поворота, расположенные между...

Номер патента: 1059190

Опубликовано: 07.12.1983

Авторы: Басинский, Борисовец, Земисев, Козел, Морозов, Петухов

МПК: E21D 1/00

Метки: вертикальных, горных, защиты, пород, сдвижения, стволов, шахтных

...в целиках.Наиболее близким по технической сущ. ности и достигаемому результату к изобретению является способ защиты вертикальных шахтных стволов от сдвижения горных пород, включающий возведение постоянной крепи ствола и образование вокруг нее полости для создания деформационного слоя путем заполнения полости эластичным ма. териалом 2. Недостатком этого способа является трудоемкость работ по образованию деформационного слоя, что снижает надежность защиты ствола.Целью изобретения является повышение надежности защиты ствола.Поставленная цель достигается тем, что согласно способу, включающему возведение постоянной крепи ствола, образование вокруг нее полости для создания деформационного слоя путем заполнения полости пластичным...

Номер патента: 1059191

Опубликовано: 07.12.1983

Авторы: Безверхий, Гаврищук, Никин, Пашко

МПК: E21D 1/06

Метки: бур, ковшовый

...штанге с возможностью осевого перемещения, а переходник выполнен в виде обгонной муфты, на внутренней части которой на торце выполнены зубья, при этом зубчатая полумуфта установлена с возможностью взаимодействия с зубьями обгонной муфты.На фиг. 1 представлено предлагаемое устройство, продольный разрез в момент образования грунтовой пробки; на фиг. 2 - разрез А-А на фиг. 1.Устройство включает корпус 1 в виде полого цилиндра с выступами 2 для облегчения осевого перемещения грунта, расположенными по окружности с равными интервалами. В нижнем торце корпуса смонтировано откидное днище 3, на котором установлены лемехи 4 и выполнены грунтоприемные окна 5, Ведущая штанга 6 представ При достижении грунтом нижних витков 25 шнека и образовании...

Номер патента: 1059192

Опубликовано: 07.12.1983

Авторы: Архипов, Васюков, Гендлин, Нурсултанов

МПК: E21D 1/06

Метки: бурения, колонкового, скважин

...передачи на долота ударных нагрузок.Указанная цель достигается тем, что устройство для колонкового бурения скважин включающее буровую колонйу, корпус 25 с установленными по его периметру забойными двигателями, на валах которых установлены долота, керноприемная труба и механизм подрезки керна, снабжено обоймой, установленной на керноприемной трубе с возможностью вращения и имеющей 30 на торце зубья храповичного типа, при этом каждый вал забойного двигателя выполнен телескопическим, причем часть вала со стороны долота кинематически связана с обоймой, подпружинена и имеет кольцевую проточку для размещения зубьев хра- З 5 повичного типа обоймы.На чертеже изображено устройство для колонкового бурения скважин, общий вид.Устройство для...

Номер патента: 1059193

Опубликовано: 07.12.1983

Автор: Донченко

МПК: E21D 7/00

Метки: подъем, скиповый

...скипового подъемаявляется его оснащение только одним скиповым подъемником.Наиболее близким по технической сущности и достигаемому результату к изобретению является другой скиповый подъем,включающий шахтный ствол с двумя подьемными отделениями 2,Недостатком такого подъема являетсянеобходимость армирования ствола для навески проводников, обеспечивающих направленное движение подъемных сосудов.Целью изобретения является повышениепроизводительности посредством использования катушек скипов в неармированномстволе.Поставленная цель достигается тем, чтов скиповом подъеме, включающем шахтныйствол с двумя подъемными отделениями,шахтный ствол выполнен с поперечнымсечением в виде вух сопряженных дугами сегментов, прямолинейные участки...
