E21D — Шахтные стволы; туннели; выработки; подземные камеры большого объема

Номер патента: 1120110

Опубликовано: 23.10.1984

Авторы: Некрасовский, Овчаренко, Степанович

МПК: E21D 23/00

Метки: выработок, горных, крепь, поддержания

...к изобретениюявляется крель для поддержания горных выработок, включающая перекрытие,на котором установлена гибкаяоболочка и основание, связанное сперекрытием механизмом раздвижки Ц. 5Недостатками известной крепи являются плохая поперечная устойчивость секций, необходимость применения в забое двух видов источников энергии и малая раздвижностьпри изменении мощности пласта.Целью изобретения является повышение устойчивости крепи для поддержания горных выработок и приспосабли-,ваемости ее к изменяющейся мощноститонких пластов,35Поставленная цель достигается тем,что в крепи для поддержания горныхвыработок, включающей перекрытие, накотором установлена гибкая оболочка40и основание, связанное с перекрытиеммеханизмом раздвижки, последний...

Номер патента: 1120111

Опубликовано: 23.10.1984

Авторы: Ильюша, Попов, Ремизов, Сабитов, Топорков

МПК: E21D 23/00

Метки: агрегата, базы, выдвижкой, секций, угледобывающего

...с входами триггера 12. Первый выход триггера 12 соединен с первым входом двухвходовой элемента И 13 и с вторым входом первого трехвходового элемента 7.Третий выход триггера 12 соединен с первым входом второго трехвходового элемента И 9.Третьи входы первого 7 и второго 9 трехвходовых элементов И соединены с выходом преобразователя напряжение - частота, 14 вход которого соединен с выходом коммутатора 15. Первый управляющий вход коммутато"11205ра 15 соединен с нулевым выходом первого порогового элемента 5, второй управляющий вход коммутатора 15 соединен с единичным выходом второго порогового элемента б. Первый 5 информационный вход коммутатора 15 подсоединен к выходу датчика 3 нагрузки через преобразователь 16 уровня, а второй...

Номер патента: 1120113

Опубликовано: 23.10.1984

Авторы: Ильин, Сафонов

МПК: E21D 13/04, E21D 23/00, E21F 13/08 ...

Метки: комплексов, механизированных, механизм, сцепной

...цепи 10, которая отклоняется блоком 11, обводным блоком 12 и снабжена для прицепки доставляемого оборудования 13 сцепными механизмами 14.Сцепной механизм 14 (фнг, 2 и 3) включает гибкий орган 15.Кроме того, на фиг. 2 и 3 изображены быстроразъемные соединения 16, состоящие из скобы 17, цапфы 18, продетой через звено тяговой цепи 10 и снабженной фиксатором, выполненным в виде опорной шайбы 19, гайки 20 с отверстием 21 и пазом 22 и защелки 23 в виде круглого стержня, размещенного в пазу гайки и имеющего с одной стороны регулируемый упор 24, а с другой - пружинный элемент 25, в средней части стержня выполнена лыска 2 б. Цапфа имеет резьбу 27, а паз скобы 17, во избежание выпадения гибкой связи 15, замкнут вставкой 28.Доставка оборудования...

Номер патента: 1120114

Опубликовано: 23.10.1984

Авторы: Зуев, Михайлов, Чикунов

МПК: E21D 23/08, E21D 23/14, E21F 13/08 ...

Метки: конвейера, концевой, передвижки, скребкового, фиксации, части

...балки.На Фнг. 1 изображено устройство для передвижки и фиксации концевой части скребкового конвейера на сопряжении лавы с вентиляционным штреком, вид сверху,.на фиг. 2 - разрез А-А на Фиг. 1; на фиг. 3 - линейная секция конвейера с направляющими н механизм Фиксации основания концевой секции крепи пб передвижки конвейера к забою, вид сбоку, на Фиг. 4 - то же, после передвижки конвейера к забоювид сбоку; на фиг. 5 - разрез Б-Б на фиг, 2; на фиг, 6 - конструкция соединения между собой элементов концевой части скребкового конвейера, устанавливаемого на слабых почвах угольного пласта, вид сверху.Устройство для передвижки и фиксации концевой части скребкового конвейера 1 включает раму 2 концевой секции 3 с расположенным на ней со стороны...

Номер патента: 1121421

Опубликовано: 30.10.1984

Авторы: Литвиненко, Спивак, Турук

МПК: E21C 35/14, E21D 23/18, E21F 13/08 ...

Метки: конвейера, передвижки, струговой, установки

...конвейера струговой установки гидро- линия, соединяющая дозирующий клапан с гидроцилиндром передвижки, гидравлически связана через обратный клапан,.со сливной гидролинией.Данная взаимосвязь обеспечивает поступление рабочей жидкости из сливной гидролинии в поршневую по,линией через обратный клапан 18.40 45 50 55 5 10 15 20 25 30 35 лость гидроцилиндра передвижки при раэдвижке гидроцилиндра с закрытым, (невэведенным) дозирующим клапаном соседними гидроцилиндрами.В результате поршневая полость гидроцилиндра заполняется рабочей жидкостью и при последующих проходах струга происходит срабатывание дозирующего клапана, т.е. обеспечивается раздвижка гидроцилиндра внешним усилием, приложенным со стороны конвейерного става, споследующим...

Номер патента: 1121440

Опубликовано: 30.10.1984

Авторы: Гуменников, Едильбаев, Кузнецов, Те

МПК: E21D 1/04

Метки: вертикальных, выработок, горных, комплекс, проходческий, сооружения

...рукоятки 13, шарнирно соединенной с корпусом 12, с помощью полиспастного блока подвешен грейферныйпородоэогрузчик 14 со стабилизаторомвращения 15. Привод вращения 16корпуса 12 выполнен в виде цепнойпередачи, а механизм отклонения рукоятки 13 состоит из двигателя ивинтового податчика, ползун которого с помощью гибкой тяги соединен с корпусом 12 не обозначены),Между этажами полка-каретки смонтирована ось 17 породопогрузочного3 11214 узла с цепным приводом 18. На нижнем конце оси 17 имеется кронштейн 19, к которому подвешен бункер 20 на цепях 21. На цепях 22, закрепленных на полке-каретке, подвешено посадочное устройство 23 для бадьи 24, выпол 5 ненной в виде Ч -образной рамы. Устройство 23 выполнено плоским для уменьшения...

Номер патента: 1121441

Опубликовано: 30.10.1984

Авторы: Добровольский, Петриченко

МПК: E21D 1/06

Метки: большого, диаметра, колонн, обсадных, цементирования

...смеси, а также расширекие техно-,логических возможностей,Указанная цель достигается тем, что согласно способу цемектирования обсадных колонн большого диаметра в скважине, заполненной буровой жидкостью, включающему закачку тампонажной смеси в затрубное пространство и понижение уровня буровой жидкости в этом пространстве, закачку тампонажной смеси и понижение уровня буровой 55 жидкости производят одновременно.На фиг. 1 изоГракека схема оборудования скважины перед цементированием колонны, на фиг.2 - начало процесса закачки тампокажной смесив затрубное пространство, на фиг.3 окончание процесса закачки одной ступени, на фиг.4 - схема,оборудования скважины при подцержании уровня буровой жидкости в затрубном пространстве в период...

Номер патента: 1121442

Опубликовано: 30.10.1984

Авторы: Андрианов, Бронштейн, Вышкваркин, Михлин, Пьянов, Рухов, Шмагин

МПК: E21D 1/08

Метки: вертикальных, грунтах, обводненных, опускной, стволов, строительства, шахтных

...скважинах ниже уровня забоя, при этом кольматационный слой в 45 стенках скважин при погружении оболочки постоянно разрушают на глубину, превышающую глубину расположения всасов водопонизительного оборудования. 56На фиг. 1 изображена схема осуществления способа, на фиг.2- то же, вид сверху. 442 2Способ осуществляют следующим образом.В пределах. будущего шахтного ство ла 1 по окружности бурят водспонизительные скважины 2 под защитой глинистого раствора 3 с созданием кальматациснного слоя в стенках скважин 2. Затем на поверхности возводят оболочку 4 с ножевой частью 5 на. подкладках, Внутри оболочки 4 в нижней ее части на полках 6 размещают насосы 7 открытого водоотлива,всасы 8 которых располагают в водопониэительных скважинах 2.Всасы 8...

Номер патента: 1121443

Опубликовано: 30.10.1984

Авторы: Альхимович, Зубарева, Рубис, Френкель

МПК: E21D 5/12

Метки: выработки, перекрытия, подъемом, скиповым, устья

...выработки 1 и состоит из двух ляд 2 и 3, шарнирно соединенных меж ду собой с помощью оси 4, закрепленной на опорной раме 5. К ляде 2 жестко прикреплена планка 6, ограничивающая поворот ляды 3 относительно ляды 2 предельным углом 180 На ляде 2установлены направляющие .7,.выполненные в виде продольных ребер, установленных друг от друга на расстоянии,равном ширине скипа, а на ляде 3упоры 8 для скипа 9, выполненного соткрывающейся боковой стенкой длязагрузки.Скип 9 соединен при помощи тягового каната 10 с лебедкой 11, закрепленной с помощью анкерных болтов 12в горизонтальной выработке 13. На ляде 3 и горизонтальной выработкеустановлены направляющие блоки 14и 15, обеспечивающие изменение направления тягового каната 10 при...

Номер патента: 1121444

Опубликовано: 30.10.1984

Авторы: Виттенберг, Гартштейн, Гуназа, Дронов, Ходош

МПК: E21D 11/00, E21D 9/04

Метки: выработок, горных, грунтах, проходки, сопряжений, сыпучих

...вызванной дополнительной нагрузкой на Б крепь от навала горнопроходческого оборудования при проходке подходящей выработки, а такжв трудоемкость процесса установки и разборки.перегородки.Цель изобретения - снижение трудоемкости работ при проходке сопряжений горных выработок путем упрощения и сокращения продолжительности крепления готовой выработки за счет снижения нагрузок на крель от навала горнопроходческого оборудования,Указанная цель достигается тем, что способу проходки сопряжений горных выработок в сыпучих грунтах, включающему ооумление проема в,готовой закрепленной выработке, усиление места сопряжения, установку разделительной перегородки, проходку подходящей. выработки к месту сопряжения и удаление разделительной перегородки...

Номер патента: 1121445

Опубликовано: 30.10.1984

Авторы: Бурик, Власов, Тремба, Харитошин

МПК: E21D 11/14

Метки: замкнутая, крепь

...в процессе работы.На фиг,1 изображена замкнутая крепь, общий вид, на фиг.2 - узелна фиг. 1; на фиг,3 - узел 11 на фиг. 1; на фиг.4 - узел 3 Ц на фиг.1, на фиг.5 - узел 1 при работе крепи в режиме податливости.Замкнутая крепь (фиг.1) включа" ет в себя полые элементы 1, соединенные между собойУ Каждый полый элемент 1 выполнен с уменьшениеМ 445 2 диаметра от одного конца к другому(собственно податливый узел 2 представляет собой соединение двух соседних польм элементов). Внутри полыеэлементы 1 заполнены шарами 3(фиг.2-5) по всему внутреннему пространству, По крайней мере. хотя быодин полый элемент 1 имеет отверстия 4, (фиг.З и 4) для заполненияполости крепи шарами 3 и соответственно выпуска их при работе крепи в режиме податливости....

Номер патента: 1121446

Опубликовано: 30.10.1984

Авторы: Васильев, Каблашов, Киржнер, Микулевич, Скуба

МПК: E21D 11/38

Метки: выработок, горных, теплоизоляции

...позволяютизбежать больших нагрузок на крепщи ее разрушения.И,Недостатком данных способов является то, что глубина протаивания по 5длине выработок неравномерна из-запостоянной толщины теплоизоляционного слоя. Поэтому нагрузки на крепщпо длине выработки неравномерны.Наиболее близким по технической 20сущности к предлагаемому являетсяспособ теплоизоляции горных выработок, включающий нанесение теплоиэоляционного слоя на крепь или стенкивыработки, начиная от ее устья 21. 25Недостатком данного способа является то, что по длине горной выработки возводится теплоиэоляция с разной толщиной, поэтому при проход", ке горных выработок необходимо изме- З 0,нять их сечение вчерне и изготовлятьбольшее количество типоразмероввозводимой крепи.Цель...

Номер патента: 1121447

Опубликовано: 30.10.1984

Авторы: Парфенов, Потапов, Пронин

МПК: E21D 17/04

Метки: крепи, механизированной, перекрытие, секции

...зольность угля,Цель изобретения - повышение надежности крепления забойной зоны при вывалах.Поставленная цель достигается тем, чтов перекрытии секции механизированнойкрепи, включающей основной и поворотныйкозырьки, имеющие упоры и шарнирносвязанные с оградительной частью перекрытия, на которой одним концом шарнирнозакреплен гидропатрон, другой конецгидропатрона шарнирно связан с основнымкозырьком и установлен между упорамиосновного и поворотного козырьков.На фиг. 1 изображено перекрытие секции механизированной крепи; на фиг. 2 -сечение А - А на фиг. 1, по оси штока;на фиг. 3 - узел 1 на фиг. 1.45 50 давлении кровли на поворотный козырек усилием выше предельного, определяемого настройкой предохранительного клапана гидропатрона,...

Номер патента: 1121448

Опубликовано: 30.10.1984

Авторы: Ивашкин, Кирилин, Кузьмин

МПК: E21D 19/02, E21D 19/06

Метки: гибкого, металлических, перекрытия, плетения, полос

...крутопадаюшего пласта, вид со стороны наплетенного перекрытия; на фиг, 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1; на фиг. 4 - узел 1 на фиг. 1; на фиг, 5 - вид В н фиг. 4; на фиг. 6 - разрез Г - Г на фиг, 4.Машина для плетения гибкого перекрытия из металлических полос состоит из секций 1, шарнирно соединенных между собой, лентопротяжчика 2 и гидроцилиндров передвижки машины 3, шарнирно соединенных с рамой 4 секций 1.Секция 1 состоит из рамы 4 с опорами 5, блоков кассет 6 и 7 для размещения рулонов 8 продольных металлических полос. Блоки кассет 6 и 7 установлены на опорах 5 на общей оси 9 и имеют каждый свой привод 10 и 11.Лентопротяжчик 2 состоит из лебедки 12 с тросом 13, закрепленным на лебедке 12 и челноке 14,...

Номер патента: 1121449

Опубликовано: 30.10.1984

Авторы: Либфрид, Смелянец, Телечкун, Титов, Тулуб

МПК: E21D 20/00

Метки: анкерной, возведения, крепи

...устья шпура достаточно велика,так как находится в прямой зависимостиот длины радиуса поворота, которую невозможно уменьшить по причине больших кон.структивных размеров. размещенных наповоротной части каркаса рабочих и распорного механизмов. Между тем, даже незначительное смешение оси заряжающего устройства относительно шпура препятствует введению ампул со смолой длязакрепления анкерного стержня,Цель изобретения - повышение точности наведения рабочих органов устройства на шпур.Поставленная цель достигается тем, что в устройстве для возведения анкерной крепи, включающем каркас, состоящий из поворотной и неподвижной частей, буровой, заряжающий и анкероустанавливаюший 50 механизмы, смонтированные на поворотной части каркаса, упор и...

Номер патента: 1121450

Опубликовано: 30.10.1984

Автор: Шпортко

МПК: E21D 21/00

Метки: анкер

...обнаружить момент достижения предельной деформации горных пород, при которой происходит полное выравнивание волнообразного стержня и критическое нагружение его.Цель изобретения - повышение безопасности в горных выработках путем обеспечения сигнализации в случае критической деформации заанкерованных пород.Поставленная цель достигается тем, что анкер снабжен сигнальным устройством, выполненным в виде закрепленного на стержне наполненного одорантом сосуда с клапаном, содержащим подпружиненный шток, который установлен с возможностью контактирования со стенкой скважины, при этом полость скважины имеет сквозной вывод в горную выработку.На фиг. 1 изображен установленный в горной выработке анкер, общий вид; на фиг. 2 - сигнальное...

Номер патента: 1121451

Опубликовано: 30.10.1984

Авторы: Ильюша, Когут, Ремизов, Сабитов, Топорков

МПК: E21D 23/00

Метки: комбайнового, комплекса, крепи, механизированной, передвижением, секций

...секций крепи, причем каждый блок управления секций крепи выполнен на элементах И, ИЛИ и дешифраторе,выход которого соединен с первыми вхолами первого и второго элементов И, выходы которых соединены со входами элемента ИЛИ, первый и второй вхолы первого элемента И первой секции крепи объединены и второй и третий входы второго элемента И последней секции крепи объединены, при этом выход латчикз местоположения комбайна через шифратор соединен со входом лешифратора каждого блока управления секцией крепи, первый выход датчика режима работы комбайна подключен ко второму входу второго элемента И каждого блока управления секций крепи, второй выход датчика режима работы комбайна подключен ко второму входу первого элемента И каждого блока...

Номер патента: 1121452

Опубликовано: 30.10.1984

Авторы: Бернацкий, Терехов, Шартнер

МПК: E21D 23/04

Метки: груди, забоя, крепления

...устройство в момент прохождения выемочной машины; на фиг. 3 начало складывания устроиства и прохождение устройства над тяговым органом выемочной машины; на фиг, 4 - кинематика складывания; на фиг. 5 - момент контакта хвостовика двуплечего рычага с цилиндром гидродомкрата; на фиг. 6 - момент контакта прижимного щита с перекрытием; на фиг. 7 - удержание траверсы механической защелкой под перекрытием.На перекрытии 1 секции механизированной крепи, не ограничивая степеней свободы козырька 2, смонтировано устройство для крепления груди забоя, состоящее из прижимного щита 3, связанного с перекрытием 1 с помощью подвески, состоящей из шарнирно соединенной с перекрытием траверсы 4 и двуплечего рычага 5 средней частью закрепленного на траверсе...

Номер патента: 1121453

Опубликовано: 30.10.1984

Авторы: Бриллиантов, Буторов, Павловец

МПК: E21D 23/04

Метки: крепь, крутых, механизированная, наклонных, пластов

...кре. пи, связанному с базой2) .Цель изобретения - повышение без опасности перемещения людей путем исключения заштыбовки перекладин и увеличения их длины.Указанная цель достигается тем, что в механизированной крепи для наклонных и крутых пластов, включающей перекладины, присоединенные к основанию крепи, связанному с базой, перекладины выполнены в виде гибких элементов, один конец которых соединен с базой, а другой закреплен на основании крепи по- З 0 средством компенсирующего устройства.На фиг. 1 показана секция крепи с устройством для перемещения людей; на фиг. 2 - вид А на фиг. 1.Устройство состоит из перекладин 1, выполненных гибкими, например из цепей, З 5 закрепленных одним концом через компенсирующее устройство на основании 2...

Номер патента: 1124124

Опубликовано: 15.11.1984

Автор: Луценко

МПК: E21D 11/10

Метки: бетона, набрызга

...следующимобразом.Рама 1 механизмами 2 раскрепляется по центру выработки. Сухая бетонная смесь поступает в смеситель 7,где затворяется водой, поступающейпо рукаву 8, Через муфту 6 и продолжение материального рукава 5 затворенная водой бетонная смесь поступаетв сопло 4, ось которого перпендикулярна поверхности выработки. Каретка 3 перемещает сопло 4 вдоль контура выработки. Оптимальное расстояние между срезом сопла и стенкойвыработки равно 600-1000 мм. Вылетаяиз сопла 4, затворенная бетоннаясмесь наносится на стенки выработки, Производство набрызгобетонныхработ сопровождается отскоком крупнойфракции бетонной смеси, достигающей15-35% всей массы смеси. Отскочившая от стенки выработки крупная фракция материала попадает на один изконусов...

Номер патента: 1125374

Опубликовано: 23.11.1984

Автор: Литвинский

МПК: E21D 9/06

Метки: проходческий, щит

...симметрично относительно продольной оси щита, при этом уступ оболочки взаимодействует с подаваемымраствсром.На фиг, 1 изображена горная выработка, сооружаемая с помощью предлагаемого проходческого щита, разрез; на фиг. 2 - разрез Л-А на фиг.1на фиг. 3 - разрез Б-Б на фиг. 1.Проходческий щит состоит из оболочки 1, на которой закреплено опорно-ножевое кольцо 2 с уступом 3,соединенное кольцевым зазором сзаопалубочным пространством 4. Оболочка 1 своей внешней поверхностьюконтактирует с бетонной крепыш 5.К опорно-ножевому кольцу прикреплены два коаксиальных центробежных вибровозбудителя б с горизонтальной осью 7 вращения, расположеннойвпереди и выше центра В массы щита,К уступу 3 опорно-ножевого кольца2 подведен бетоновод 9, шит...

Номер патента: 1125375

Опубликовано: 23.11.1984

Авторы: Бахов, Покровский, Саенко, Стоник

МПК: E21C 35/08, E21D 9/14

Метки: оси, отклонения, относительно, проектной, проходческого, тоннеля, щита

...плоскости линзы 1, равным половине еефокусного расстояния.Поверхность цилиндра выполнена со светопроницаемым окном б, напротив которого расположены светопрони. цаемые щели 7 и 8. Одна щель 7 параллельна оси цилиндра, а вторая щель 8 выполнена в виде спирали на образующей цилиндра. Высота щелей обеспечивает при вращении модулятора 3 сканирование всей поверхности линзы. угол наклона щели 8 определяет масштаб при считывании координаты луча по оси У, Ширина щелей обеспечивает пропускание светового потока, достаточного для регистрации его Фотодатчиком 2. Минимальное расстояние между щелями превышает диаметр светового луча, На поверхности модулятора с противоположной стороны от щелей 7 и 8 расположено светопроницаемое окно б, обеспечивающее...

Номер патента: 1125376

Опубликовано: 23.11.1984

Авторы: Исаченко, Пищулин

МПК: E21D 11/14

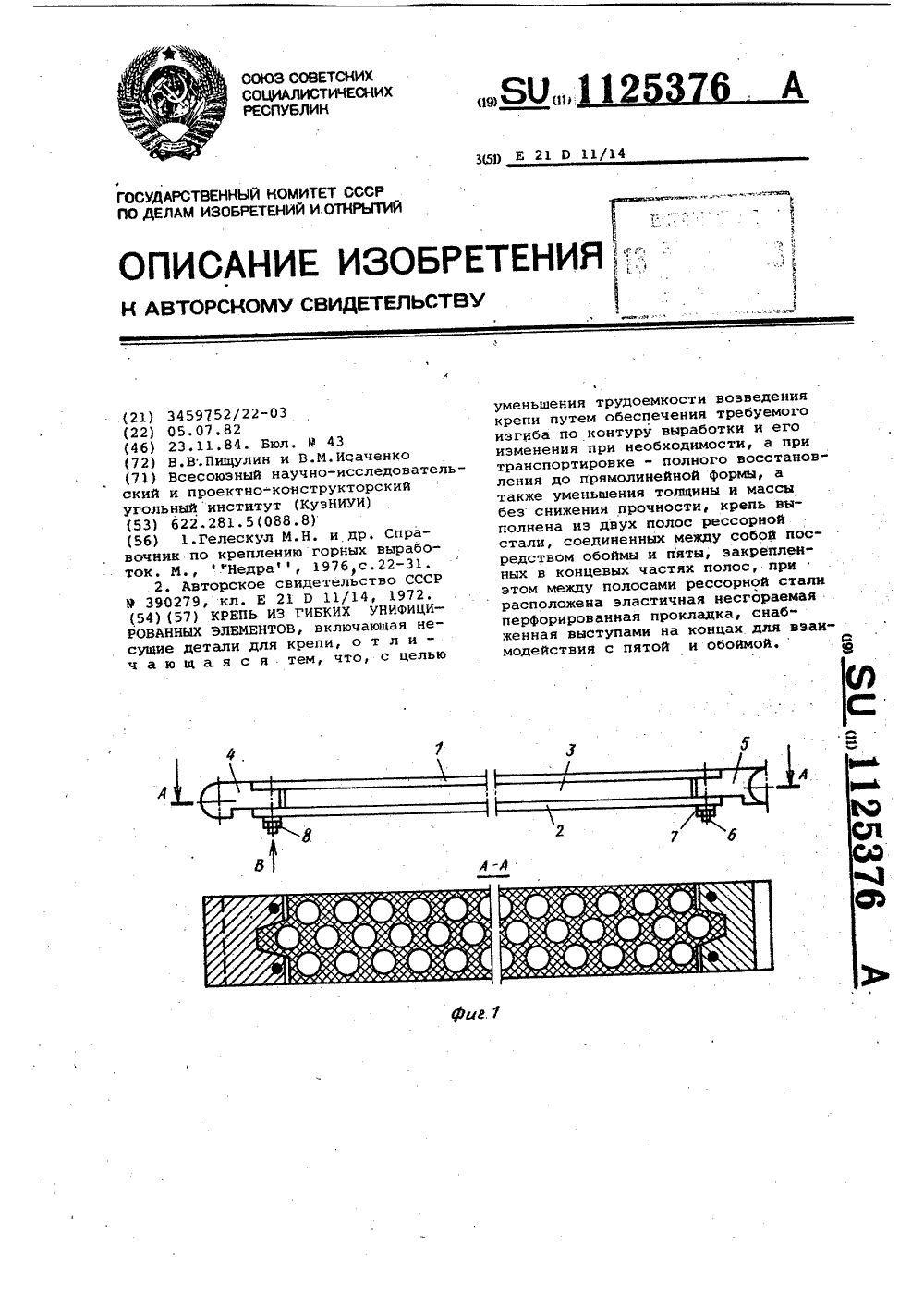

Метки: гибких, крепь, унифицированных, элементов

...радиус элементов крепи и большая трудоемкость по возведению и транспортировке.Целью изобретения является уменьшение трудоемкости возведения крепи путем обеспечения требуемого изгиба по контуру выработки и его изменения при необходимости,а при транспортировке-полного восстановления до прямолинейной формы,а также уменьшение толщины и массы без снижения прочности,Укаэанная цель достигается тем, что крепь из гибких унифицированных элементов, включающая несущие детали для крепи, последняя выполнена иэ двух полос рессорной стали, соединенных между собой посредством обоймы и пяты, закрепленных в концевых частях полос, при этом между полосами рессорной стали расположена .эластичная несгораемая перфорированная прокладка, снабженная выступами...

Номер патента: 1125377

Опубликовано: 23.11.1984

Авторы: Егоров, Кирпикин, Копычев, Самотейкин

МПК: E21D 11/14

Метки: крепь, спецпрофиля

...не в состоянии надежно,удерживать сегменты в одной плоскости.Наиболее близкой к изобретениюпо технической сущности являетсякрепь из снецпрофиля, включающаяустановленные .встык сегменты с образованием между их торцами зазораи узел соединения, состоящий извкладыша со сквозными пазами и клина 2 ДНедостатками известной крепи являются высокая трудоемкость ее установки, обусловленная необходимостьювыполнения работ по резке и сваркеметалла, и недостаточная устойчи. вость.Целью изобретения является упрощение конструкции крепи и повышениеее .устойчивости путем увеличения числа точек соприкосновения торцов соеаиняемах сегментов.Поставленная цель достигается 35тем, что в крепи из спецпрофнля,включающей установленные встык сег.. 4-4 менты с...

Номер патента: 1125378

Опубликовано: 23.11.1984

Авторы: Александров, Кремзер, Николаев, Рыскинд

МПК: E21D 11/14

Метки: выработок, горных, крепь, рамно-анкерная

...заданному усилию сжатия нахлестки звеньев крепи.На Фиг. 1 изображена предлагаема рамно-анкерная крепь, общий вид; на фиг.2 - разрез А-А на Фиг.1; на Фиг.3 - разрез Б-Б на фиг.1.Рамно-анкерная крепь состоит из звеньев 1, соединенных внахлестку в Р аму податливых анкеров,2, на свободные концы которых надеты планки 3 межрамные стяжки 4, прижимающиеи5 и нахлестку звеньев 1 к затяжкам и к онтуру выработки при помощи гаек б,сАнкеры 2 закреплены в массиве возможностью работы в податливом режимеиме с постоянным сопротивлением. Сопротивление податливости анкероввыбирают из условия сжатия мест соединений элементов 1 с усилием, равным,.заданному усилию сжатия нахлестки звеньев крепи, при котором последняя работает в режиме податливости...

Номер патента: 1125379

Опубликовано: 23.11.1984

Авторы: Алаторцев, Блейман, Боровков, Костюнин, Кувшинов, Кузнецов, Пономаренко, Санин, Фирстов

МПК: E21D 15/51

Метки: гидрозамок, гидростойки, шахтной

...гидростойки за счет прямого увеличения проходных сечений гидроэамка стало невозможным.Наиболее близким к изобретению бО является гидрозамок шахтной гидро . - стойки, включающий корпус с отверстиями для подвода и отвода жидкости и внутренним отверстием, в котором расположена перегородка, по одну 65 ее сторону - камера высокого давления, в которой установлена подпружиненная втулка, а по другую - камера низкого давления и подпружиненный разгрузочный поршень с плунжеромустановленный с возможностью взаимодействия с золотником, размещеннымво внутренних отверстиях втулки иперегородки 3 .Однако известное устройство необладает подходящей расходной характеристикой и простой технологиейизготовления,Целью изобретения является улучшение...

Номер патента: 1125380

Опубликовано: 23.11.1984

Авторы: Гендлин, Кнорр, Корженевский, Темников, Шакенов

МПК: E21D 19/02, E21D 19/06

Метки: гибкое, ограждающее, полотно

...одни скобы установлены в полотне вверх, а другие - вниз концами в шахматном порядке.На фиг.1 изображено гибкое ограждающее полотно; на, фиг.2 - соединение канатов, вид в изометрии.Гибкое ограждение содержит взаимно перпендикулярные канаты 1, соединенные между собой в местах пересечений П-образными металлическими скобами 2, причем связь канатов со скобами выполнена в виде петли, образованной с одной стороны скобой 2, а с другой - участком каната 1, перпендикулярного другому канату, с охватыванием концов скобы с перехлестом, при этом одни скобы установлены в полотне вверх, а другие " внизконцами в шахматном порядке.Монтаж гибкого ограждения производится следующим образом.Йа почве выработки монтажного слояпроизводят настилку канатов...

Номер патента: 1125381

Опубликовано: 23.11.1984

Авторы: Волошин, Гузченко, Попов, Потураев, Сергийченко

МПК: E21D 23/00

Метки: комплектов, крепи, механизированной, передвижки

...повышается надежность поддержания кровли,улучшается состояние боковых пород,что приводит к ликвидации простоев,вызванных вывалами породы, снижениюзольности угля, кроме того, обеспечивается дистанционная передвижка крепи.Предлагаемый способ передвижки деагрегатезированной крепи с механической и гидравлической автономностью ее комплектов позволяет также положительно решить проблему противодействия сползанию крепи на крутом падении. Положение комплектов в плоскости пласта легко корректируется углом поворота секции при переустановке, Предлагаемый. способ применим для кре,пей поддерживающего типа беэ общей базы. Изобретение относится к горнойпромьакенности и может быть использовано при отработке пластовых место.рождений полезных ископаемых...

Номер патента: 1125382

Опубликовано: 23.11.1984

Авторы: Калюсин, Корниенко, Щербаков

МПК: E21D 23/00

Метки: крепь, механизированная

...балках распертой задней секции, перекрытие которой поддерживает кровлю над подготавливаемой кнование 13 передвижению секцией, и основ Целью изобретения является ю шение эффективности поддержания кровли в процессе передвижения секций.,Эта цель достигается тем,что в механизированной крепи, включающей свявижения перепереднюю и заднюю секции, перекрытия которых выполнены в виде верхняков, связанных поперечнымиа ней секб ами причем верхняки эадне ции размещены между верхнякам ри пе едней сецен, а пеРекРытия шарнирно установлены на гидростойках, закрепленных на основаниях, верхняки снабжены выдвижными прогонами и выполненыполыми, при этом одни иэ прогоновразмещены в верхняках передней секции с завальной стороны и связаныс задней секцией, а...

Номер патента: 1125383

Опубликовано: 23.11.1984

Авторы: Волков, Нужнов, Осипов, Попов

МПК: E21D 23/04

Метки: крепи, механизированной, секция, шахтной

...части по его продольной оси, при этом оба нижних конца рычага разнесены по ширине основания на величину ширины паза и посредством тяг соединены с внутреннимибоковыми торцами кронштейна основания,которые расположены в одной плоскостис внутренними боковыми торцами пазаоснования.Выполнение рычага двухопорным вего нижней части позволяет разнестиместа его крепления с тягами по ширине основания. За счет этого в основании по его продольной оси выполнен открытый со стороны завалавнутренний наз, представляющий открытую полость для расштыбовки. Породыкровли и почвы, скапливающиеся наосновании, ссыпаются в этот вырез иостаются в завале после передвижкисекции На фиг.1 изображена секция крепис вырезом по продольной оси завальной части...
