E21D — Шахтные стволы; туннели; выработки; подземные камеры большого объема

Номер патента: 1566037

Опубликовано: 23.05.1990

Авторы: Алаев, Борисов, Боронов, Циберкин

МПК: E21D 19/02

Метки: агрегат, крутых, мощных, отработки, пластов, угольных, щитовой

...для.перемещения рабочих и управления сних щитовым агрегатом, Каждая полкавыполнена с окном 28 для пропускаопорной гидростойки, Над окном установлена обойма 29 с патронами 30 и 31для установки в них пружинных амортизаторов 32 и 33, которые удерживаютопорную гидростойку в положении, перпендикулярном к щитовому перекрытию.Выемка угля при помощи предлагаемого щитового агрегата производитсяв следующем порядке,При распертых опорных гидростойках9 и 1 О производят отбойку конвейеростругом 21 опорных целиков под опорами 5 у почвы пласта. Гидродомкратами,встроенными в рычаги 20, отводят конвейероструг 21 от забоя и гидростойками 9 и 1 О опускают щитовое перекрытие до установки опор 5 на опорныйцелик 34 у почвы пласта. При опускании...

Номер патента: 1566038

Опубликовано: 23.05.1990

Авторы: Брегман, Овчаренко

МПК: E21D 23/00

Метки: агрегат, выемки, угля

...секции изнутри покрыты антифрикционным составом, имеющим малый коэффициент трения, хорошо сопротивляющийся абразивному износу,Агрегат работает следующим образом.В исходном положении рамы 1 спневмобаллоннами 6 размещают в однулинию, Комбайн 9 располагается науровне концевой секции крепи. По мере подвигания комбайна по направляющим 8 с цевочным механизмом 10 включается золотник, подающий воздух впневмоцилиндр 2, и выдвигается штокпневмоцилиндра, который поворачиваетрычаги 3 через храповые зацепления 4,вращает полые оси 5 с закрепленнымина них пневмобаллонами 6. Происходитпоступательное перемещение каждойсекции крепи независимо от соседних,Вместе с секцией крепи перемещаются поочередно секции 11,14 и 16 шнекового конвейера и...

Номер патента: 1566039

Опубликовано: 23.05.1990

Авторы: Иванов, Хазин, Хайман

МПК: E21D 23/00, G01M 19/00

Метки: испытания, крепей, механизированных, стенд, стоек, штоков

...для испытания на прочностьи герметичность штоков механизированных крепей работает в ручном либополуавтоматическом режимах. Испытание каждого штока состоит иэ следующих операций; подача траверсы 3 нарабочую позицию, фиксация траверсы,наполнение испытываемой полости эмульсией и выдержка под давлением, удаление эмульсии сжатым воздухом, разжим1фиксаторов 4. С перемещением траверсы 3 на другую рабочую позицию цикл повторяется,Испытываемый шток 10 укладывают на плоские кулачки 17 фиг2) .подпружиненных опор 11, размещенных в призмах 12, Перемещение траверсы 3 при помощи пневмоцилиндров 15 приво15 Формула Стенд для испытания штоков стоекмеханизированных крепей, содержащий 20 раму с направляющими, в которых расположена траверса, оснащенная...

Номер патента: 1566040

Опубликовано: 23.05.1990

Автор: Анферов

МПК: E21D 23/00

Метки: выработок, горных, крепь, поддержания

...5перемещаются к коробке 10 передачии посредством рычагов 4 поднимаютперекрытие до соприкосновения с кровлей выработки и приобретения крепыш50первоначального распора. При вращеНии маховика 9 любого другого стержня крепи результат будет тот же. Для снятия распора любой иэ маховиков 9 вращают в противоположную, чем при установке сторону.Такая конструкция крепи обладает равной жесткостью во взаимно перпендикулярных вертикальных плоскостях, позволяет производить передвижку на половину длины крепи засчетоее поворота на 90 относительно одного из углов основания, при этом ориентация устройств управления в конце передвижки нарушена не будет возможная машинная (роботизированная) передвижка секций.Формула изобретения1(репь для поддержания горных...

Номер патента: 1566041

Опубликовано: 23.05.1990

Авторы: Кузнецов, Литвиненко, Матвеев, Некрасов, Спивак, Титаренко, Турук

МПК: E21D 23/04, E21D 23/06

Метки: гидравлическая, крепь, шахтная

...Хвостовая часть трубыопирается на почву .посредством опоры 15. Боковые направляющие стержни 7балки 3 контактируют с внутреннимибоковыми поверхностями секций, выполненными в виде вертикальных ребер 16с контактирующими поверхностями 17по Форме лыж,Крепь работает следующим образом.В процессе выемки угля выемочноймашиной конвейер 6 перемещается спомощью плоского толкателя 10 на величину хода гидроцилиндра 8 передвижения. Затем разгружают отстающуюсекцию 2 и подают рабочую жидкостьпод давлением в штоковую полость гидроцилиндра 8. При этом балка 3, опирающаяся на почву посредством поперечины 5 с закрепленными по концамкриволинейными отрезками направляющей 11 и опоры 15, перемещается всторону забоя на величину хода гидроцилиндра 8...

Номер патента: 1566042

Опубликовано: 23.05.1990

Авторы: Ермаков, Крюков, Лифшиц, Носов

МПК: E21D 23/04

Метки: крепи, механизированной, секция

...сообщает поступательное движениенаправляющей 16, т,е, переводит буфер10 из положения Т в положение Р.Для перевода секции в транспортное положение (фиг.4), гидродомкрат25 передвижения секции соединяютпередним концом с перекрытием, Затемотсоединяют гидростойку 8 от основания 7 и включают гидродомкрат 25 нараздвижку, при этом происходит подьем перекрытия совместно с гидростойкой 8 до выхода ее свободного концаиз опоры основания 7. После чего гидростойку поворачивают вперед вокругоси крепления ее на перекрытии, опуская свободным концом на переднююконсоль основания, Затем включают гидродомкрат 25 на сокращение, при этомперекрытие 2 и траверсы 5 и 6 перемещают в сторону основания до тех порпока нижняя поверхность перекрытия не коснется...

Номер патента: 1566043

Опубликовано: 23.05.1990

Авторы: Антипов, Бондаренко, Гусев, Игнатов, Носач, Сапицкий, Семенченко, Хомичук

МПК: E21D 23/10, E21D 23/14

Метки: крепи, механизированной, секция

...следующим образом.Выемочный механизм 24, например скрепероструг, перемещаясь от нижнего штрека к верхнему, отделяет от массива полоску угля на ширине захвата .Б (фиг.7). Секции впереди выемочного механизма 24 находятся в исходном положении - перекрытие 1 вплот 5 156604 ную придвинуто к забою лавы, верхняя 6 и нижняя 7 станины распорного эле мента 5 расперты между кровлей и почвой под действием сил, вызванных упругими элементами 10, например та 5 рельчатыми пружинами, которые. находясь в цилиндрических полостях 8 и 9, прижимают соответственно верхнюю 6 и нижнюю 7 станины к кровле и почве. 10 Вместе с выемочным механизмом 24; вдоль лавы перемещается передвижчик 30 перекрытия 1 и основания 2 (фиг.9), Горизонтальные клинья 28 и 29...

Номер патента: 1566044

Опубликовано: 23.05.1990

Авторы: Калилаева, Комиссаров, Нелюбин

МПК: E21D 23/16

Метки: гидравлическая, крепи, сопряжения, схема

...центральная полость которогосоединена с входом разгрузочногоблока 7 управления. В исходном положении Р 1-3 расперты, а датчики контроля распора 8-10 отрегулированы надавление, меньшее рабочего давления вгидросистеме, При этом рабочее давление должно быть достаточным для распора Р 1-3, обеспечивающего надежное поддержание кровли на сопряжении,Затем производят поочередную разгрузку Р 1, 3 и Р 2, 1 ил,пан 11 с логической функцией И, центральная полость 12 которого такжесоединена с входом разгрузочного блока 7 управления,Схема работает следующим образом,В исходном состоянии боковая 1,центральная 2 и дополнительная 3 рамырасперты, датчики 8-10 контроляраспора отрегулированы на давление,меньшее рабочего давления в гидросистеме, но...

Номер патента: 1567497

Опубликовано: 30.05.1990

Авторы: Бевз, Демьяненко, Самородов

МПК: B66B 17/20, E21D 7/00

Метки: вагонеток, клети, обмена, шахтной

...упрощение конструкции.На чертеже изображено предлагаемое устройство в момент подъема вагона.Устройство для обмена вагонеток в шахтной клети включает раму 1, площадку 2, связанную с рамой 1 посредством шарнира 3. Привод поворота площадки 2 выполнен из индуктивной катушки 4, сердечника 5 и жестко связанного с ними штока 6. Другим концом шток 6 через шарнир 7 связан с площадкой 2. Индуктивная катушка 4 размещена на торце стакана 8 таким образом, чтобы сердечник 5 мог перемещаться внутри него. На дне стакана 8 установлены пружины 9 сжатия. Между шарниром 3 и штоком 6 на раме 1 жестко закреплены упоры 10.Устройство работает следующим образом.Вагонетку 11 вкатывают на площадку 2 до упирания ее буфера в упоры 10. Следующая за ней вагонетка...

Номер патента: 1567758

Опубликовано: 30.05.1990

Авторы: Аубакиров, Билецкий, Кабдулов, Латыпов, Лиманов

МПК: E21B 7/24, E21D 1/06

Метки: шламоприемник

...из бурильной трубы 1, на которой концентрично установлены днище 2 с протсгчкойи шламоприемная труба, выполненнаяиз секций 3. Последние размещены одна над другой с возможностью осевого перемещения, причем нижние частисекций 3 выполнены с коническим посадочным отверстием, а верхние - снаружным коническим концом. Днище 2жестко закреплено на бурильной трубе 1 замком 4 и имеет коническую наружную поверхность, .оторая размещенав соответствующем ему коническом посадочном отверстии нижней секции свозможностью ее осевого перемещенияШламоприемник работает следующимобразом,Перед спуском в скважину на замок4 опускают днище 2, На его наружнуюконическую поверхность опускают нижнюю секцию 3, Далее на верхнюю часть3 насаживают следующую секцию и...

Номер патента: 1567765

Опубликовано: 30.05.1990

Авторы: Хребто, Чуманов

МПК: E21B 15/00, E21D 9/10, E21F 13/00 ...

Метки: горнопроходческая

...балке 4 размещается подвижная каретка 11 с приводом. На каретке 11 шарнирно закреплен податчик бурильной машины 5, поворот котОрой вокруг перпендикулярнойоси осуществляется механизмом 12 отпривода тележки,Распорно-направляющая балка состоит из корпуса 13 цилиндров распорныхсиловых домкратов 14 и 15. В целяхуменьшения продольных размеров, а также воэможности перемещения каретки11 с бурильной машиной 5 от однойстенки выработки к противоположнойдлина распорно-направляющей балки 4должна быть несколько больше половины ширины В проводимой выработки,Противоположно расположенные в корпусе13 силовые домкраты 14 и 15, поочередно выдвигаясь, осуществляют распорбалки 4 в выработке по ее ширине иливысоте. В результате этого...

Номер патента: 1567779

Опубликовано: 30.05.1990

Автор: Федотов

МПК: E21D 1/00

Метки: вертикального, проходки, ствола

...цикла.После выполнения подготовительныхработ приступают к собственной проходке ствола 1 в направлении снизу вверх.Для этого комплекс 10 поднимают кзабойной части ствола 1 й производятбурение и заряжание вертикальныхшпуров 2 на первую заходку. При этомплощадь обуривания не превьпцает площади рабочего раздела. Затем комплекс 10 опускают на нижележащий горизонт, рабочий раздел перекрываютоткосным полком1 и производятвзрывание, Разработанную породу 8ло полку 11 пересыпают в породныйраздел, где ее аккумулируют,После взрывания вертикальных шпуров 2 с продвижения передовой выработки 4 на первой эаходке забойнуючасть ствола разделяют на два забоя:первый - опережающий забой выработки 4и второй - основной забой 6,С окончанием работ по...

Номер патента: 1567780

Опубликовано: 30.05.1990

Авторы: Воюта, Милач, Топорков, Швед

МПК: E21D 3/00

Метки: восстающих, выработок, проходки

...участке выработки, В первом случае,ппя ликвидации аварии метчик 5вворачивают в верхний оборванныйконец става, снимают расширитель 3и поднимают став, разбирая его наштанги. Во втором случае производят монтируют Ф 6 и соединяют его с Р 3гибкими тягами 7, Нижний конец каната 8 соединяют с Ф 6. Натяжением каната 8 перемещают Ф 6 до верхнегоконца С 2 и поднимают Р 3 до техпор, пока оборванный конец С 2 невойдет в передовую скважину. летчик 5вворячивяют в оборванный конец С 2и опускают Р 3, 3 ил. ряд вспомогательных операций. Няд расширителем 3 ня став 2 устанавливают Аонярь 6, а нижние концы тяг 7 присоединяют к расширителю 3 (верхние концы тяг могут быть заранее присоединены к Фонарю).,лины тяг подобраны тяк, чтобы при перемещении...

Номер патента: 1567781

Опубликовано: 30.05.1990

Авторы: Адякина, Долбиков, Сыромкин

МПК: E21D 11/10

Метки: опалубка, переставная

...1 опалубки (Аиг, 1-4),Для перемещения опалубки в продольном направлении несугля рдмл 10 осцлщеца двумя парами колес 20, 21, одцаиз которых, например пара 20 устанавливается цд блочную крець 22, ддругая - 2 1 цд бетонную обделку 17(Аиг, 4),С целью предотвращения изгибд винтов 14, 15 на время набора бетономрдспалубочной прочности винтовье домкраты 8, 9 отсоединяются от кареток 3и крепятся планками 23 посредствомболтов 24 (Аиг. 1).Опалубка работает следующим образом.После окончания цикла бетонирования и набора бетоном рдспдлубочцойпрочности сцимчют планки 23, соединяющие цл время бетоцировднця секции 1, 2 опалубки, и прикревлют по( лкц О 1)дз О 11 1111) 11. 11 Р с 1 цоз х Д(1."1 к,)дтз 1311(1)цРс(111 х Г з)л 1(1 й 1 леной за 11 зксзм....

Номер патента: 1567782

Опубликовано: 30.05.1990

Авторы: Долбиков, Кореньков, Новиков, Яблочкин

МПК: E21D 11/10

Метки: опалубка, переставная

...Возникающее при этом усилие через тяги 7 передается на штанги 5, жестко соединенные с кронштейнами 4 верхних и нижних секций 3, в результате чего происходит отрыв и перемещение последних к оси тоннеля вместе со штангами 5, которые взаимодействуют посредством роликов 6 с вертикальными участками направляющих пазов кронштейнов 2.При дальнецшей раздвижке силовых цилиндров 11 и перемещении верхней и нижней секций 3 к оси тоннеля штанги 5 посредством роликов 6 вступают в силовое взаимодействие с наклонными участками направляющих пазов кронштейнов 2, жестко прикрепленных к боковым секциям 1. В результате возникающих при этом усилий происходит отрыв боковых секции 1, и опалубка занимает транспортное положение по раме ходовой тележки 12,После...

Номер патента: 1567783

Опубликовано: 30.05.1990

Авторы: Абрамова, Бессолов, Дородников

МПК: E21D 11/10

Метки: опалубка, переставная

...4 ил,которые связаны с тягами 15 и 16,также шарнирно закрепленными на гильзах 17, 18, коорые снабжены осями19, 20, установленными в корпусекаретки. В расточке гильз 17, 18 установлены штоки 21, 22, на которыхсмонтированы захваты 23. Каждая иэгильз снабжена двумя дополнительнымиосями 24, 25, на которых установленыролики 26, 27, Дпя обеспечения движения осей 24, 25 на корпусе гильз17, 18 выполнены пазы 28, 29,В проушинах 30,31 корпуса каретки бвыполнены копирные пазы 32,33,на которых установлены ролики 26, 27. Наверхних звеньях каждой секции опалубки закреплены упоры 34, 35, служащие для захвата, отрыва и удержаниясекции,Переставная опалубка работаетследующим образом,Лля выполнения операций по перестановке секции опалубки 1 для...

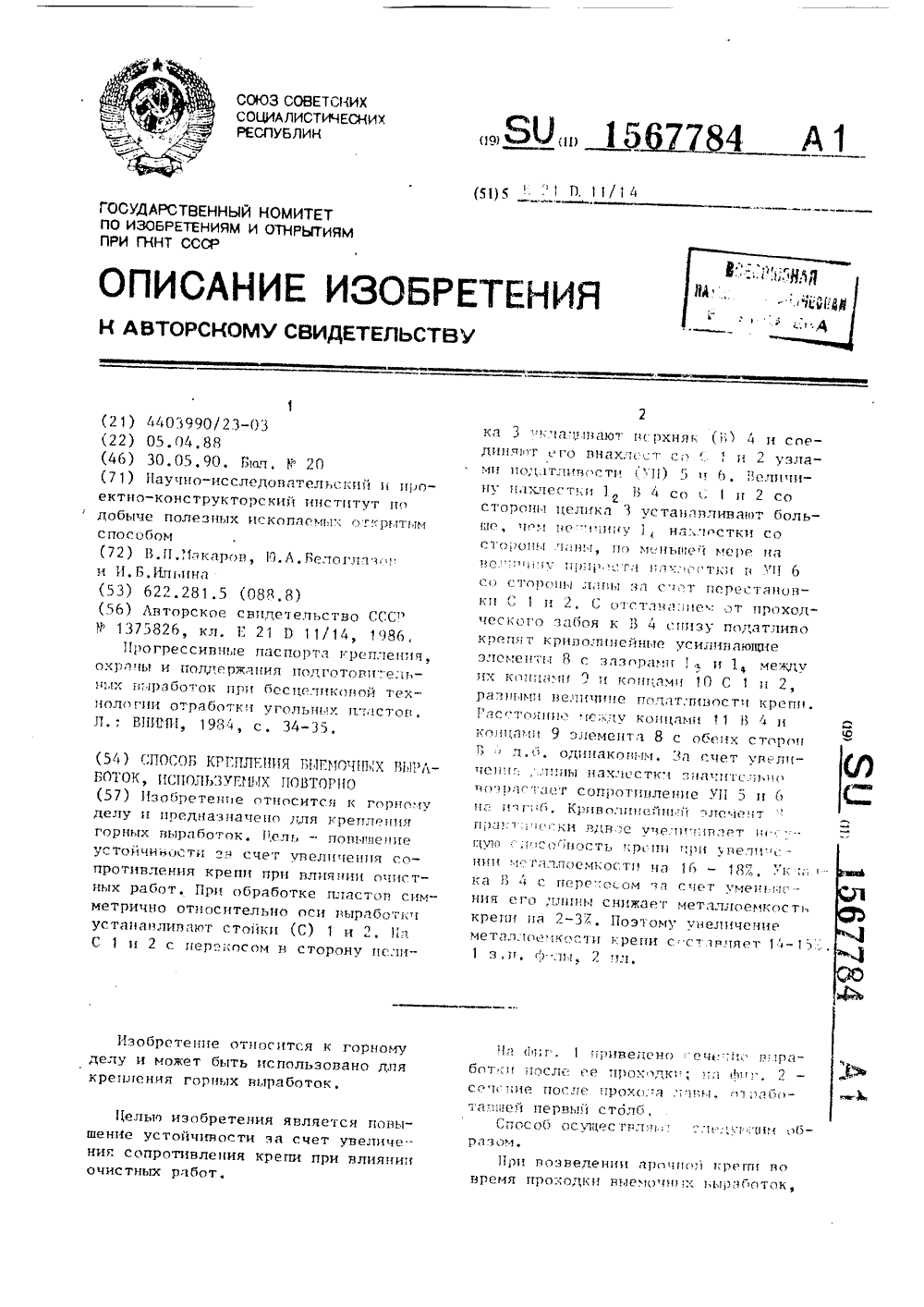

Номер патента: 1567784

Опубликовано: 30.05.1990

Авторы: Белоглазов, Ильина, Макаров

МПК: E21D 11/14

Метки: выемочных, выработок, используемых, крепления, повторно

...и одинаковая длина нд 50 хлестки элементов крепи в податливых узлах 5 и 6 после прохода лавы обеспечивает при дальнейшем нагрукении крепи более равномерную работу податливых узлов. Сопротивление по 55 , ддтливых узлов на изгиб за счет увелцченця длцны нахлестки значительно возрастает, это позволяет без усиления замков исключить возможность изгиба полок планок, обрыва концов скоб, раскрытия податливых узлов ц образования зевов . Криволинейный элемент 8 после проходя лавы симметрично располагается относительно оси выработки, Между концами 9 криволинейного элемента 8 ц концами стоек остаются зазоры 1 з и 11, близкие по величине и по меньшей мере соответствующие податливости крепи, тербуемой для отработки второй лавы, погашения выемочной...

Номер патента: 1567785

Опубликовано: 30.05.1990

Авторы: Махмутов, Студеникин, Федянин, Хрюкин

МПК: E21D 11/14

Метки: крепь, металлическая, рамная

...податливость системы в направлении, перпендикулярном напластованию, и по падению плаСта,Необходимо отметить, что при пучении почвы давление на стойку 4передается треугольником, образованным стойкой, укосиной и лежнем. Темсамым обеспечивается устойчивостьсистемы. Кроме того, пучащая горная 45масса имеет возможность заполнеПрименение указанной металлической рампой крепи н выработках, пройоденных по наклонным до 45 пластам с пучащей почвой, н базовом варианте сопровождалось большими затратами на ремонт, поддержку и перекрепление. В среднем в течение года выработка перекреплялась дна раза, аскорость смещения пород почвы составляла 0,6-0,8 м н месяц, При испольэо -нанни предлагаемой металлической рамной крепи частота перекрепления...

Номер патента: 1567786

Опубликовано: 30.05.1990

Авторы: Беликов, Вайгандт

МПК: E21D 11/14

Метки: выработки, горной, поддержания

...лдд, ет - поньцдецие эМе;тости борьбы с пучеьпем почни путем выравнивания напряженного состояя горного массива по ширине диработки, ля этого в почве выработки до подходаопорного давления очистного эаредвдрительцо прорезат щель.отидоположним сторонам щели вдоль выработки под рамами постоянцоц крепи размещают крепь усиления, состоящую из опорцих элелентов, Пос - ледцие ос ущес тт 5 ют рдс пор пос тояццой крепи до вхо;а крепи усиления в зоу стабттздгорного давления, В зоце стабилизации крепь усиления демонтируютпереносят цд очере;цой участок дьработкэд линиеи очистцого забоя. 2 ил.15 б 778 б аракщерные зпны прпйЬенон гпрнпгпФи. 1 Щель 11 прорезают известным способом (не показано) впереди зоны опорного давления. Тем самым достигается...

Номер патента: 1567787

Опубликовано: 30.05.1990

Автор: Сазонов

МПК: E21D 11/36, E21D 19/04

Метки: гидрофицированная, крепь

...исполнительным органом.При использовании крепи для очистной выемки по падецию пласта проходят углеспускную 17 и вентиляционные 18 выработки на определенном расстоянии друг от друга и сбивают между собой штреком 19, пройденным с уклоном в сторону углеспускной выработки, После проходки штрека функции крепи меняются, т.е, ее используют для крегления очистного забоя. Работа крепи в очистном забое осуществляется следующим образом: полосы угля н почве очистной выработки (штрека) снимаются механогидранлическим комбайном со стреловидным органом 16 путем перемещения его с какой-то одцой стороны выработки, например справа налево, при этом правая гидро- стойка 7 рамы 1 после выемки угля остается на весу, а верхние элементы рамы крепи...

Номер патента: 1567788

Опубликовано: 30.05.1990

Авторы: Бычков, Новиков, Свирщевский

МПК: E21D 20/00

Метки: анкер, винтовой, скважины, сооружения

...механизации установки анкерной крепи горных выработок,Целью изобретения является создание спиральной штрабы в стенке скважины, пробуренной в прочных грунтах или бетоне, .На фиг. 1 схематично изображено устройство для сооружения скважины под винтовой анкер способом раскатки, общий вид; на фиг. 2 - каток со спиральным ребром, армированным твердым сплавом или алмазами.Устройство состоит из нала 1 с эксцентриковыми развернутыми шейками 2 и установленных на них цилиндрических катков 3 с воэможностью обкатывания по стенке скважины. На поверхности катков 3 закреплены спиральные ребра 4, армированные твердым сплавом или алмазами 5, причем спиральные ребра 4 направлены в сто- Урону вращения катка 3 вокруг своей оси. Катки 3 соединены между...

Номер патента: 1567789

Опубликовано: 30.05.1990

Авторы: Казмина, Казьмин, Никуличев

МПК: E21D 20/00

Метки: выработок, горных, крепления

...пдраллел 1,цостецкам выработки с заглублециемдо уровня ее почвь 1. 2 з.п. 11-1 п,1,6 ил. анкеров с прямолинейными концами; на Аиг. 6 - разрез В-В ца Лиг. 5.Технология способа здк 1 ючдетсч н следующем.Из стенок выработки 1 бурят н кровлю поперек выработки дугообразные шпуры 2 и 3 по вэдпмопересекдющимся лиц 11 ям под углом к 11 родольцой оси выработки н виде сквозных каналов с выходами иэ противоположной стенки. В пробуренць 1 е 1 пур 11 2 и 3 устанавливают изакрепляют криволинейные анкеры (цз прутка, каната и т,д,) путем здмоцоличцндцця твердеющей смесью, Пере сече 1 п 1 а 11 керов в кровле выработки 1 образует каркас, 1567789препятствующий обрушению пород ввыработку, Бурение дугообразных шпу-.ров 2 и 3 может быть...

Номер патента: 1567790

Опубликовано: 30.05.1990

Авторы: Глазов, Кутняков

МПК: E21D 23/00, E21D 23/12

Метки: крепи, механизированной, секция

...работе стойки 3 по передвижению конвейера она может временноопускаться, поднимаясь после процессапередвижения. В этом случае работагидроцилиндра 5 разворота по поддержанию кровли может осуществляться 20без рассоединения с осью б,посколькуопределенная несущая способностьсистемы ось 6 - стойка 3 - гидроцилиндр 5 разворота сохраняется, По передвижению конвейера могут работать 25обе передние стойки 3 вне зависимостиот их расположения наосновании 2,а при необходимости и обе сразу, Вэтом случае их Аункции по работе сперекрытием 1 принимают на себя 30гидроцилиндры 5 разворота,Подъем стоек 3 осуществляется следующим образом. В штоковую полость гидроцилиндра 5 разворота подается давление, и он поднимает шток из упорного стакана 22, После этого...

Номер патента: 1567791

Опубликовано: 30.05.1990

Автор: Боровой

МПК: E21D 23/06, E21D 23/12

Метки: концевой, крепи, механизированной, перекрытие, секции

...частеи, из которых одна часть 14 параллельна эбойному торцу 15 перекрытия 3 кони. йсекции 2 крепи, а другая часть 1повернута в сторону завала по ширине дополнительного перекрь ия 4,щего контакт своей п.черхност перекрытием 3 концевой секции 2 к спи(плечо 6 дополнительного перекрытия 4).Консольная часть 7 перекрытия 4по своей длине кратна длине перекрытия 3 концевой секции 2 крепи дляобеспечения безопасных условий углеустановки органного ряда 17 крепи,который размещается между крайнейсекцией концевой секции 2 крепи иарочной крепыш 18 подготовительнойвыработки 19,Кроме того, для крепления кровлисовместно с концевой секцией 2 крепии крепи органного ряда 17 применяютсяпродольные балки - прогоны 20 и затяжка 21, которая уклапьвается...

Номер патента: 1567799

Опубликовано: 30.05.1990

Авторы: Картавых, Никифоров

МПК: E21D 23/00, E21F 13/00

Метки: комплексов, крепи, механизированной, монтажа, очистных

...монтажа секций механизированной крепи очистных комплексов осу ществляется следующим образом.Забой монтажной камеры 1 углубляют (проходят) на длину, равную ши рине секции крепи 2, Кровлю 2 монтажной камеры 1 крепят выдвижными балка ми 4, секций временной механизированной крепи 5. Одновременно секцию механизированной крепи 2 устанавливают на транспортную дорожку (забойный45 конвейер) 6, тележку 7 и доставляют к месту разворота под перекрытиями 8 ранее смонтированных секций крепи 2. Секцию крепи 2 разворачивают под защитой задних рессорных верхняков 9. Верхняки 9 имеют козырьки 1 О, посред ством которых они прижимаются к кровле 3 ранее установленной секции крепи 2 (фиг.З). После полного раэвороранее установленной СК 2. После разворота СК...

Номер патента: 1567801

Опубликовано: 30.05.1990

Авторы: Пономаренко, Шапиро

МПК: E21C 35/14, E21D 23/04, E21D 23/08 ...

Метки: конвейера, передвижки

...а с другой стороны проушина 11 выполнена с двумя перпендикулярными друг относительно друга и пересекающимися парами отверстий 14 для неподнижного соединения с горизонтальным валиком 9, при этом упор 1 О конвейера стругоной установки соединен вертикальным валиком 15 с проушиной 16 конвейера. Дополнительная проушина также выполнена с углублением 17, в котором расположен кронштейн 4 с возможностью его фиксации в вертикальной плоскости относительно дополнительной проушины 11.Таким образом, поворот дополнительной проушины возможен только вокруг горизонтального валика 13, при этом кожух защищает шток 2 цилиндра от воздействия внешней поперечной нагрузки.При необходимосги работы устройства с конвейером, работающим с комбайном, дополнительная...

Номер патента: 1571252

Опубликовано: 15.06.1990

Авторы: Бусаров, Казанский, Ковалев, Цыплаков

МПК: E21D 11/00

Метки: выработок, горных, проведения

...выработки с последующей установкой затяжек с распором;,на фиг,2 - разрез А-А на фиг.2; нафиг.З - установка рамы постоянной крепи под свободные концы затяжек; на,момент сокращения кассеты микросекций по длине; на фиг.6 - разрез В-Вна Фиг.5; на фиг.7 - установка вто,рой рамы крепи в призабойной зоне;на фиг.8 - разрез Г-Г на фиг.7. 20Проведение выработки осуществляютследующим образом.Рабочий орган 1 проходческой машины разрушает породы выработки вдольее проектного контура 2, Вслед эа 25движением рабочего органа обнаженнуюплоскость боков и кровли выработкикрепят затяжками 3, которые подаюти удерживают с распором кассетами,микросекций 4. 30После размещения затяжек по всемуконтуру выработки под свободные концы затяжек устанавливают раму 5...

Номер патента: 1571253

Опубликовано: 15.06.1990

Авторы: Громов, Гусишный, Загродский, Никитин

МПК: E21D 11/00

Метки: возведения, выработки, горной, крепи, устья

...Затяжка 13 имеет консоль 14 дляперекрытия крайней рамы соседней секции. В почве выработки выбраны ка- Зопавки 15.Возведение крепи осуществляют сле"дующим образом, начиная со сторонызабоя выработки в направлении к ееустью, 35На поверхности разравнивают площадку, укладывают лыжи 1 и устанавливают неподвижные связи 4. После этого в стаканы 2 вставляют нижние полустойки 8, на которые затем надеваютхомуты 1 О и верхние полустойки 9.Верхняки 7 укладывают на пяты 11 изакрепляют болтами 12, При этом полурамы, состоящие из верхних полустоек9 и верхняков 7 ф анимаю краинее 45нижнее положение. После сборки секциина всю ее длину устанавливают затяжку 13 с оставлением консоли 14 со стороны крайней рамы.Перед передвижением секции в почве выработки...

Номер патента: 1571254

Опубликовано: 15.06.1990

Авторы: Бабушкин, Болотских, Инфантьев, Иовенко, Чугай, Шагин

МПК: E21D 11/00

Метки: выработок, горных, крепь

...стенки 7,для Восприятия усилий распора от клиньев 30 4, ,обеспечивающих податливость стоек 3. Верхняя часть стойки 3 имеет утолцение 8 для обеспечения опирания верхЬяка 2 н консоль 9 в форме усеченной Ырамиды, выполненные под углом 1 ,2 по контуру.Стеклоплестиковый полый клин 4 пряюугольного или квадратного сечения, ,предназначенный для обеспечения податливости стойки 3, установлен внутрьц нижней ее части. Стенкч клина в верхней части до половины снабжены пропилами 10 во взаимно перпендикулярном направлении.Элементы рамы - верхняк 2, стойки 3 и клинья 4 изготавливают на . установке с вращающимся сердечником-обкладкой. Установка обеспечивает изготоьпение конструкции крепи из стекловолокна и полимерных смол. Сердечники- обкладки -...

Номер патента: 1571255

Опубликовано: 15.06.1990

Авторы: Розенвассер, Шамрин

МПК: E21D 11/00

Метки: возведения, грунтовом, массиве, подземных, подрабатываемом, сооружений

...ядром жесткостии в силу этого препятствует смешениям контура выработки.В случае, если глубина заложениякрепи задана - Н, по условию (2) проверяют целесообразность примененияпредлагаемого способа ее возведения 40путем определения Н = Ни сравне"ния его с Н, При Н Н реализуюттехнологию возведения крепи аналогично указанной. В обоих случаях специальные защитные мероприятия не требуются.Таким образом, исключение дополнительных мер защиты крепи от деформаций подрабатываемого массива достигается за счет рационального расположения и крепления выработки,Влияние глубины заложения выработки и отставания от забоя включениякрепи в работу показано на Фиг.2-4. В,зависимости от соотношения нагрузокот горного давления и деформацийчсжатия массива...
