Стыковое соединение элементов металлической конструкции

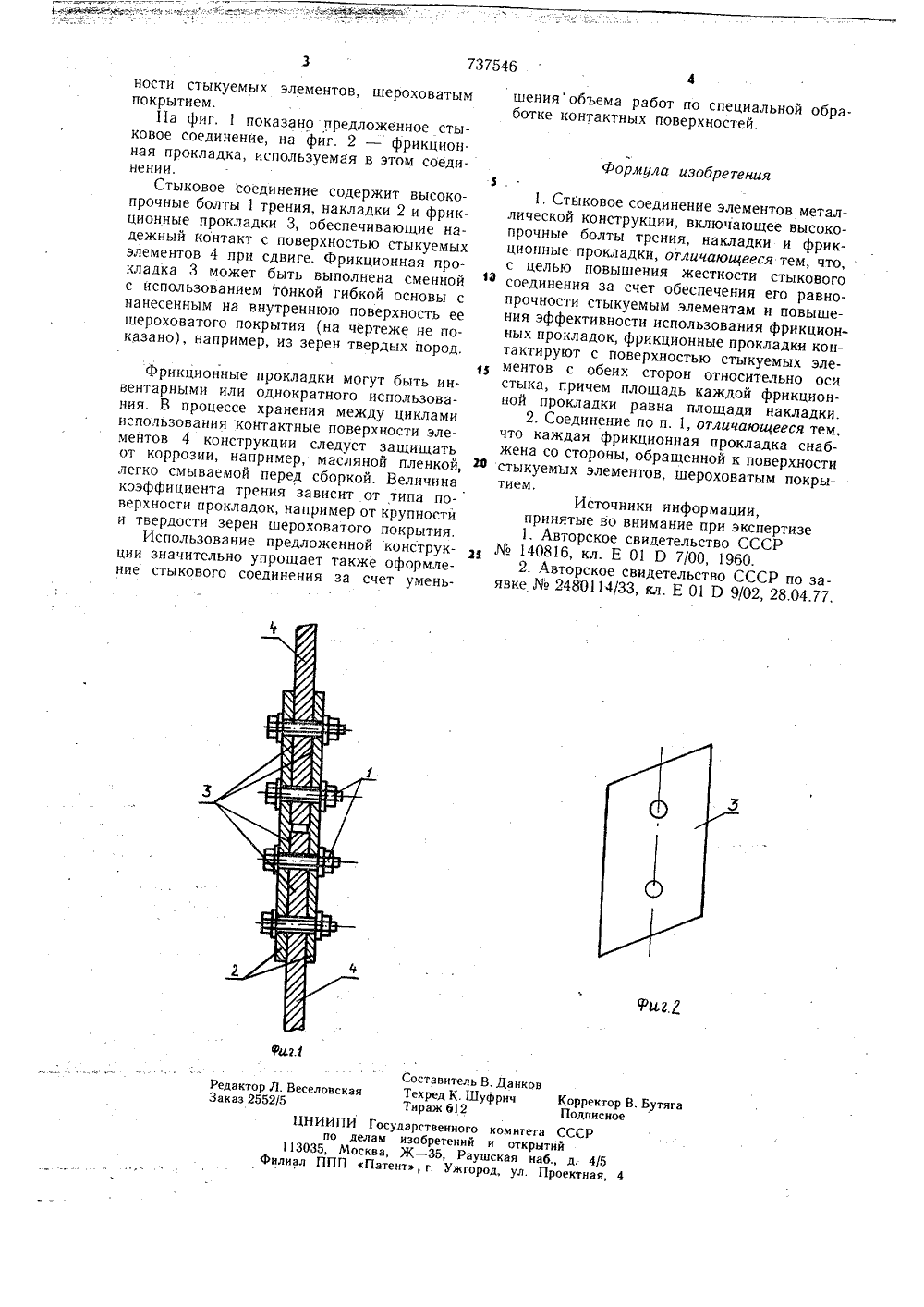

ЯФИ р 737546 Оп ИСАНИЕ ИЗОБРЕТЕНИЯ Х АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеслублик 1) Дополнительное к авт, свид-ву -(51) М, К . Е 01 Р 7/О Гбоудлротеенный комнтют СССР ао делам изобретений н отнрытнйОпубликовано 30.05.80. Бюллетень2 Дата опубликования описания 05.06.80 53) УДК 624.21. ,033.1 (088,8)(54) СТЫКОВОЕ СОЕДИНЕНИЕ ЭЛЕМЕНТО МЕТАЛЛИЧЕСКОЙ КОНСТРУКЦИИИзобретение относится к области мостостроения и может быть использовано в различных сборно-разборных вспомогательных металлических конструкциях, таких как подмости, ограждения котлованов, рабочие мостики, подкрановые эстакады и т. п.Известно стыковое соединение элементов сборных железобетонных конструкций, включающее стыковые накладки, выполненные с рифленной поверхностью, стяжные болты 11. Недостаток этого стыкового соединения заключается . в недостаточно эффективном сцеплении стыковых накладок с поверхностью стыкуемых элементов при многократной сборке и разборке металлических конструкций и в высокой стоимости изготовления накладок с подобной рифленой поверхностью.Известно также стыковое соединение элементов металлической конструкции, включающее высокопрочные болты трения, на кладки и фрикционные прокладки, причем фрикционные прокладки размещены по одну сторону относительно оси стыка и стянуты подпружиненными болтами, обеспечивающими возможность перемещения фрикционных прокладок по поверхности одного из стыкуемых элементов 12.Недостаток известного стыкового соединения заключается в недостаточной жесткости соединения, обусловленной спецификой работы его в качестве демпфирующего устройства в металлических конструкциях, отсутствием его равнопрочности стыкуемым элементам и недостаточно эффективным использованием фрикционных прокладок.Цель изобретения - повышение жесткости стыкового соединения за счет обеспечения его равнопрочности стыкуемым элементам и повышения эффективности использования фрикционных накладок.. Указанная цель достигается тем, что в стыковом соединении элементов металлической конструкции, включающем высокопрочные болты трения, накладки и фрикционные прокладки, фрикционные прокладки контактируют с поверхностью стыкуемых элементов с обеих сторон относительно оси стыка, причем площадь каждой фрикционной прокладки равна площади накладки. При этом каждая фрикционная прокладка снабжена со стороны, обращенной к поверх737546 Формула изобретения иг.Я оставитель В. Данкоекред К. Шуфричираж 612 Л. Веселовска2/5ЦНИИПИпо д113035, МоФ ПП Реда Зака КорректорПодписноеСССРий. Бутяга Государственног елам изобретении сква, Ж - 35, Ра Патент, г, Ужг комитета и открыт ская наб од, ул. П ности стыкуемых элементов, шероховатым покрытием.На фиг,показано предложенное стыковое соединение, на фиг. 2 -фрикционная прокладка, используемая в этом соединении.Стыковое соединение содержит высоко- прочные болты 1 трения, накладки 2 и фрикционные прокладки 3, обеспечивающие надежный контакт с поверхностью стыкуемых элементов 4 при сдвиге. Фрикционная прокладка 3 может быть выполнена сменной с использованием тонкой гибкой основы с нанесенным на внутреннюю поверхность ее шероховатого покрытич (на чертеже не показано), например, из зерен твердых пород. Фрикционные прокладки могут быть инвентарными или однократного использования. В процессе хранения между циклами использования контактные поверхности элементов 4 конструкции следует за 1 цищать от коррозии, например, масляной пленкоч, легко смываемой перед сборкой. Величина коэффициента трения зависит от типа поверхности прокладок, например от крупности и твердости зерен шероховатого покрытия,Использование предложенной конструкции значительно упрощает также оформление стыкового соединения за счет уменьшенияобъема работ по специальной обработке контактных поверхностей,51. Стыковое соединение элементов металлической конструкции, включающее высокопрочные болты трения, накладки и фрикционные прокладки, отличающееся тем, что, .с целью повышения жесткости стыка во годсоединения за счет обеспечения его равнопрочности стыкуемым элементам и повышения эффективности использования фрикционных прокладок, фрикционные прокладки контактируют с поверхностью стыкуемых элементов с обеих сторон относительно ослстыка, причем площадь каждой фрикционной прокладки равна площади накладки,2. Соединение по п, 1, отличающееся тем,что каждая фрикционная прокладка снабжена со стороны, обращенной к поверхностиф стыкуемых элементов, шероховатым покрытием,Источники информации,принятые во внимание при экспертизе 1, Авторское свидетельство СССР14086, кл. Е 01 0 7/00, 1960.2. Авторское свидетельство СССР по заявке % 2480114/33, кл. Е 01 0 9/02, 28,04.77.
