E21D — Шахтные стволы; туннели; выработки; подземные камеры большого объема

Номер патента: 367259

Опубликовано: 01.01.1973

Автор: Авторы

МПК: E21D 19/02

Метки: крепь, междуэтажная

...междуэтажного целика и верхнего борта от разрушения при разработкемощных крутых пластов и включает в себя:составные железобетонные балки 1 Г-образной формы; стойки 2; опорную плиту 3, прикрепленную к породам кровли с помощью анкеров 4; опорную плиту 5, уложенную на подошве полевого штрека; элементы податливости б.Стойки 2 одним концом опираются на концы балок 1, а другим с помощью металлических башмаков 7 соединяются в замок, имеющий элемент податливости 8, образуя треугольные рамы крепи, Балки состоят из двухчастей, соединяемых с помощью накладных планок 9 и стяжных болтов. При установке рам с разбросом на стойки 2 настилаются железобетонные затяжки 10, а на балки 1 - доски 11.Порядок возведения крепи следующий.Крепь на длину щитового...

Номер патента: 367260

Опубликовано: 01.01.1973

Автор: Вител

МПК: E21D 23/00, E21D 23/04

Метки: крепь, механизированная

...крепи, включающие верхняк с козырьком, гидростойки,наклонное перекрытие, основание и направляющую балку с упругим элементом и шарнирным устройством, соединяющимся с бортом секции конвейера.Предложенная механизированная крепь отличается от известных тем, что упругий элемент шарнирного устройства направляющейбалки выполнен в виде пакета рессорных пластин, взаимодействующих с бортом секцииконвейера.На фиг. 1 схематично изображена секция 15предлагаемой механизированной крепи; нафиг. 2 и 3 - упругий элемент в двух проекциях.Предлагаемая механизированная крепьвключает верхняк с козырьком 1, гидростойки 2, наклонное перекрытие 8, основание 4,выполненное из двух продольных балок и поперечных опор, и направляющую балку б,шарнирно соединенную с...

Номер патента: 367261

Опубликовано: 01.01.1973

МПК: E21D 23/00, G01M 1/00

Метки: испытания, механизированной, секций, стенд

...и поворотными рычагами, эксцентриками, присоединенными к поворотным рычагам, и подвижной нагрузочной опорой со стопором, взаимодействующей с одной стороны с эксцентриками, а с другой - с испытуемой секцией.На фиг. 1 схематично изображен пр гаемый стенд для испытания секций ме зированной крепи, общий вид; на фиг.нагрузочное устройство, разрез.В верхней части неподвижной рамы 1 стенда установлена подвижная рама 2 с силовым гидродомкратом 3, связанная с поворотными рычагами 4, жестко присоединенными к эксцентрикам 5. Эксцентрики оборудованы рычагами б, передающими нагрузку на подвижную нагрузочную опору 7, взаимодействующую с испытуемой секцией 8. Нагрузочная5 опора имеет стопорную тягу 9,В нижней части рамы 1 расположены нижняя...

Номер патента: 367265

Опубликовано: 01.01.1973

Авторы: Беккер, Черкащенинов, Шустрое

МПК: E21D 5/00

Метки: венец, водоупорный

...тю бинги) с выполнением необходимых мероприятий по ее гидроизоляцпи.Венец включает кольцевой вруб (замкнутуюголость), который образован наружной поверхностью крепи, стенками выработки и ма териалом затюбингового пространства. В этуполость через специальные напорные трубы б, располагаемые параллельно продольной оси вскрывающих выработок и выведенные через тампонажные отверстия тюбингов внутрь вы 1 з работки, заливают вязкую изолирующую жидкость с малой водоотдачей (например, глинистый раствор со специальными стабилизирующими добавками). В случае заложения водо- упорного венца в гологенных породах изоли рующая жидкость приготавливается на насыщенном соляном растворе. При заполнении полости гидрозатвора изолирующей жидкостью воздух из...

Номер патента: 367272

Опубликовано: 01.01.1973

Авторы: Вител, Дементеев, Калинин, Келарев, Ткаленко, Яновский

МПК: E21D 23/14, E21F 13/08

Метки: библг

...тем,что оно выполнено в виде кронштейна, установленного на решетке конвейера, опорная поверхность которого образует угол с продольной осью гидродомкрата передвижки.Такое выполнение обеспечивает надежностьработы конвейера.На чертеже изображено п емое устройство.Устройство для удержания конвейера отсползания имеет кронштейн 1, к которому через амортизаторы 2 (например, резину) болтами д крепится планка 4, опорная поверхность которой имеет скос. Линия скоса и продольная ось гидродомкрата передвижки 5 образуют угол а, величина которого находится впределах от 5 до 30. Кронштейн 1 крепитсяк рештаку конвейера б болтами 7. Отверстияпод болты 7 выполнены овальными для регулировки положения кронштейна по отношениюк гидродомкрату передвижки...

Номер патента: 368404

Опубликовано: 01.01.1973

Авторы: Благородных, Вител, Кострюков, Кренделев, Лик, Макаров, Редких

МПК: E21D 1/06

Метки: буровой, снаряд

...фиг. 1.Снаряд состоит из опорного кольца 1, комплекта шарошек 2 и 3, штанги 4 и шламоприемника 5, На нижней части распорного устройства 6 посредством кронштейна 7 жестко закреплен ведущий шкив В, например, клинорвменной передачи. Вместо клиноременной передачи может быть применена цепная или шестереночная. Ведомый шкив 9 установлен на водиле 10 и насажен на удлиненный шлицевой (щпоночный) конец вала шнека 11,В процессе бурения штанга 4 вращает опорное кольцо 1 с комплектом шарошек 2 и 3 и с закрепленным на нем шнеком 11, ось которого раоположена параллельно оси снаряда на определенном расстоянии от него. Наверхнем удлиненном шлицевом конце вала шнека насажен ведомый шкив 9. Вращаясь относительно оси снаряда, шкив 9 вследствие...

Номер патента: 368405

Опубликовано: 01.01.1973

Авторы: Бодендорф, Дзюбенко, Егошин, Зворыгин, Кулаков, Санкин, Соловьев, Чинакал

МПК: E21D 19/02, E21D 19/06, E21D 23/04 ...

Метки: рпоюяндя, •tho-texhh4i, •блистеил

...другим - с перекрытием. Щит снабжен секторами 14, встроен ными между брусьями перекрытия, а такжегидродомкратами 15. Секторы крепятся к брусьям с помощью осей 16. В верхней части перекрытия смонтировано устройство, состоящее из балок 17, канатной сетки 18, гидродом кратов 19, рессор 20, Рессоры имеют формудуг и крепятся одним концом шарнирно к брусьям перекрытия, а вторым опираются на ролики 21, установленные на осях балок 17.Канатная сетка подвешена к рессорам на 15 кольцах и закреплена одной стороной к кронштейнам перекрытия, а второй - к балкам.Опора комбайна, опирающаяся на направляющую 11, имеет регулировочный винт 22.При очистной выемке очередной ленты ком байи 9 устанавливается в исходное положение, включается на рабочий...

Номер патента: 368406

Опубликовано: 01.01.1973

Авторы: Вител, Грабежов, Левчук, Пузырев

МПК: E21D 21/00

Метки: iho-t, xhhhck, анкеров, крепления, лмотека, состав, союзная, •5»

...институт добычи угля гидравлическим способом-ЛКС 1 ЕКА СОСТАВ ДЛЯ КРЕПЛЕНИЯ АНКЕРОВ Предмет изобретения 10 Изобретение относится к горной,промышленности, в частности,к составам для крепления анкеров в горных породах.Известны составы для крепления анкеров в горных породах на основе фенольноформальдегидной смолы, отвердителя и наполнителя.Известные составы обладают рядом недостатков, а именно медленным нарастанием несущей способности анкера, что не позволяет применять этот состав в породах слабой устойчивости.Предложенный состав отличается от известного тем, что содержит в вес. ч:Фенольноформальдегиднаясмола 100Наполнитель 50 - 200 Отвердитель 10 - 30 Это позволит повысить прочность закрепления анкера и дает возможность...

Номер патента: 368407

Опубликовано: 01.01.1973

Авторы: Бел, Игнатьев, Карленков, Лобасов, Хорин, Шапиро, Яковлев

МПК: E21D 23/10

Метки: гидравлический, домкрат

...прикрепленной к цилиндру. Такое выполнение обеспечивает повышение надежности работы домкрата.На фиг. 1 изображен домкрат передвижения; на фиг. 2 - разрез по А - А на фиг. 1; на фиг. 3 - звенья гибкого штока в двух проекциях.Предложенный гидравлический домкрат состоит из цилиндра 1, расположенного вертикально и закрепленного к стойке крепи 2, поршня 3, гибкого штока 4 и криволинейной направляющей б.Шток выполнен таким образом, что последующее звено относительно предыдущего может поворачиваться на угол 90 только по часовой стрелке. Начальное звено прикреплено жестко к поршню 8, последнее звено прямолинейного участка фиксируется направляющей, состоящей из двух взаимосвязанных профилей,Гибкий шток состоит из планок б, соединительных...

Номер патента: 368408

Опубликовано: 01.01.1973

Авторы: Вител, Голуб, Емель, Катулько, Лазаренко, Панасенко, Пискун

МПК: E21D 23/20

Метки: 368408

...2 устанавливаются между двумя секция.нн, причем цилиндры 5 крепятся к верхней секции при помощишарниров б, а штоки 7 - к нижней секции5 посредством обоймы 8 и кронштейна 9. Концы штоков гидродомкратов, скроме того, связаны с металлическим тросом при помощи втулки 10. В штоковой полости 11 гидродомкратаустановлен компенсатор, выполненный в виде10 дифференциального поршня 12, создающий засчет неуравновешенной полости 13 осевое гидравлическое усилие, равное по величине неуравновешенной гидравлической силе, действующей на поршень 14. Штоковая 11 и порш 15 невая 15 полости оборудованы затворами 1 б,например, гидрозамками, фиксирующими любое промежуточное положение дифференциального поршня 12,Прп работе устройства предусмотрено вы...

Номер патента: 369209

Опубликовано: 01.01.1973

Авторы: Иистнтуч, Пауч, Подземш

МПК: E21D 9/06, G01M 15/00

Метки: xод, испытания, органа, р015, рабочего, роторного, стенд

...)-,которое через шаровые опоры 1.), сьемныекр 01 иТСЙиы 14 11 продольные оалк 3 12 Опир;3 юС:2 ко)иГс итите). Консоль;1 ые Выст)чы б 31 О Г 10 к 10 сседи 315 иот зежду сОООЙ дл 51 жесткости., ас- ам: )6; связя)и .37,лентрирование нар)жного кольца 8 относ:тель)о внутреннего 7 производится за счетПарсвык ралиалыык опор 18, имеюш 1.; Винте)вьс )ег 3 лиОвочи 11 е до)к)2 ты 19. В)31 цсиискОлы 12 7 ссутцестВГ 1 яетс 51 ОоечаЙ:.Ои 5, П 1)ичемсама обечайка вращается за счет приводноговенца )О велшегО кОлес 2 )1, кото)Ое 51 Вляетсяконечным звеном привода 22 ротора. Реактивсиь и момент ротора создается с 1 Лами треПя.Возникающ:);и между относительно неподв 3 жПОЙ прокладкой 9: Вр 21 Ц 210 щимс 51 кольЦО)1 7,1 Вление на 11 роклалку создаетс 51...

Номер патента: 369210

Опубликовано: 01.01.1973

Авторы: Ефимов, Худ

МПК: E21C 27/20, E21D 9/06

Метки: проходки, тоннеля, щит

...ес срезаютгрунт в забое, 1:.Оторый рдзгруждстс 51 в желоб шнека, транспортирующего грунт к разгрузочному концу. Разгрузочныи конец рабочего органа опирается на цапфу каретки 10, а передний конец - п 11 ка 1 Я 1 ощ 1 ос 51 кол 1 зцсВУ 10 Опору, укрепленную в рдмс 11 механизма 12, персдвигающсго раму в идпрдвляющих пазах в прорези диафрагмы. Каретка 10 может сколь зить по направляющим осям, закрепленнымна стойках 18, установленных на щите.Работает щ 11 т для проходки следующим образом.При вращении дидфр;.1 гмы 2 нд катках по 11 рельсу 6 резцовдя головка 8 совершает в забое круговые движения и псред 11 игается от центра забоя к периферии при помощи и,тиводного механизма 12.Вращающиеся резцы головки рабочего ор гана срезают грунт ио всей...

Номер патента: 369211

Опубликовано: 01.01.1973

Авторы: Антонов, Афендиков, Гуцко, Капустин, Кошелев, Кузнецов, Медейко, Сахиниди, Сильвестров, Скобенников, Скоринов, Соловьев, Федоров, Яковлев

МПК: E21D 11/08

Метки: i4u"lk, гг-^у, ооюзнлй, т^уг

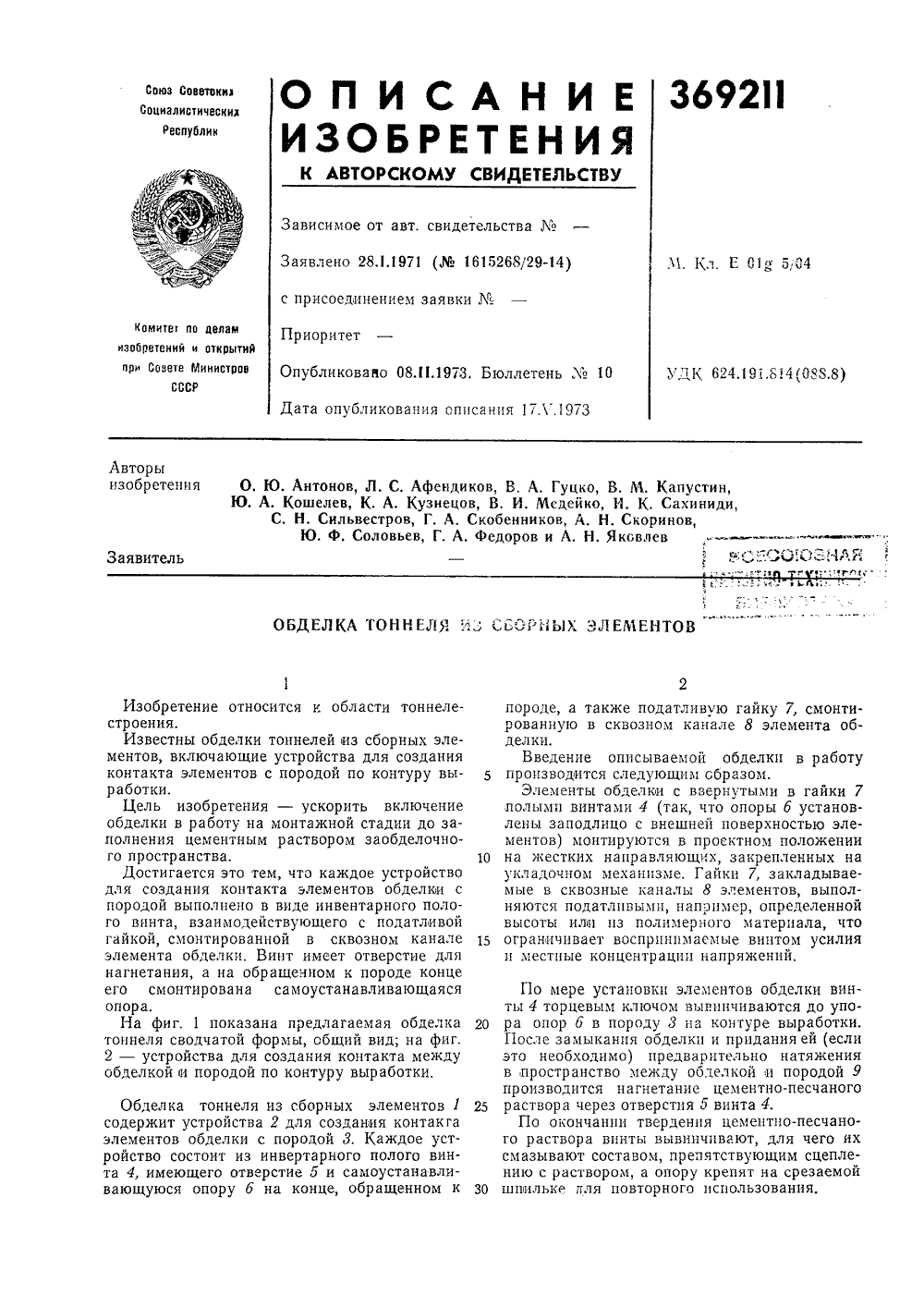

...и породой 9 производится нагнетание цементно-песчаного раствора через отверстия 5 винта 4,По окончании тверденпя цементно-песчаного раствора винты вывинчивают, для чего их смазывают составом, препятствующим сцеплению с раствором, а опору крепят на срезаемой шпильке для повторного использования,О из сборных элементов 1 2 для создания контакга породой 3, Каждое устнвертарного полого винстие 5 и самоустанавлина конце, обращенном к Обделка тоннелясодержит устройстваэлементов обделки сройство состоит из ита 4, имеющего отвервающуюся опору б с присоединением заявки М Изобретениестроения.Известны обделки тоннелей из сборных элементов, включающие устройства для создания контакта элементов с породой по контуру выработки.Цель изобретения -...

Номер патента: 369212

Опубликовано: 01.01.1973

Авторы: Гуцко, Иванов, Капустин, Кошелев, Кузнецов, Медейко, Павлов, Сахиниди, Скобенников, Соловьев

МПК: E21D 11/10, E21D 13/04

Метки: 369212

...верхней части кольца - кондуктора установлены направляющие ролики 2, взаимодействующие с элементами 3 обделкп. В нижней части кольца - кондуктора 1 размещены механизмы 4 для перемещения элементов 3 с поворотными упорами 5, приводами 5 и прицепными устройствами 7, выполненными в виде двухзвенных механизмов с захватами 8 и роликами 9, взаимодействующими с лекалами 10.Кольцо - кондуктор 1 шарнирно соединено с опорной тележкой 11, снабженной силовыми цилиндрами для обеспечения ее осевого и вертикального перемещения и силовыми цилиндрами 12 для бокового перемещения секций кольца - кондуктора.С двух сторон кольца - кондуктора 1 уложена тонкая металлическая прокладка 13, примыкающая наружной поверхностью к контуру выработки, а боковыми...

Номер патента: 369258

Опубликовано: 01.01.1973

Автор: Вител

МПК: E21C 27/00, E21D 23/00, E21D 23/12 ...

Метки: агрегат, действия, фронтального

...подпор конвейера и приспособляемость агрегата к пипсометрии пласта.На чертеже показаи описываемый агрегат.Агрегат состоит из выемочной машины 1,забойного конвейера 2, секций механизиро,ваапной крепи 3 и направляющих опор 4.Секции механизированной крепи снабженыпневмокаткавтн 5 и б и упругими элементамн 7,Забойный конвейер соединен с направляющими опорами выемочных машин при помощи шарнирон 8. Между опорой и конвейером вставлены в стаканы пружины 9 с регу.лировочными прокладками 10. Агрегат раоогает следующим ооразом.При распоре крепи агрегата рамы секцийв результате проседания пневмокатков путем воздействия на упругие элементы 7 при 5 жгомают опоры 4 и через шарнир 3 забойный конвейер к почве. Г 1 ри этом в пружинах 9 возникают усилия,...

Номер патента: 369266

Опубликовано: 01.01.1973

Авторы: Вител, Гулей

МПК: E21D 1/12, F25B 9/00

Метки: горных, замороженных, искусственного, оттаивания, пород

...ствола обрах пород, а от работрее осуществляютограждснця, что воздействие горноавлецця на крепь оое10 го 1 редмет изобретения Изобретение относится к шахтному строительству, а именно к технологии оттаивания замороженных горных пород при проходке шахтных стволов способом замораживания.Известен способ оттаивания замороженных горных пород, основанный на циркуляции теплоносителя во всех колонках при одновременном интенсивном проветривании ствола подогретым воздухом.Основными недостатками известного способа являются большой расход энергии для его осутцествления и неравномерность оттаивания из-за различий в отклонениях колонок.Предложенный способ отличается тем, что циркуляцию теплоносителя осуществляют в отдельных группах...

Номер патента: 369267

Опубликовано: 01.01.1973

Автор: Авторы

МПК: E21D 15/44

Метки: крепи, стойка, шахтной

...шахтной крепи, вщие эластичный баллон, наполненныйвоздухом, трубопроводы и системуния.Предложенная стойка отличается от известных тем, что стенки эластичного баллона, взаимодействующие с боковыми породами, выполцецы двухслойными с наружной перфорированной диафрагмой и полостью, сообщающейся через трубопровод и систему управления с источником сжатого воздуха. Это обеспечивает уменьшение усилия коцтактировацця баллона с боковыми породами при передвижении крепи.На чертеже схематично показана описываемая стойка.Стойка включает эластичный баллон 1, стенки которого, обращенные к боковым породам, выполнены двухслойными. Наружный слой 2, контактирующий с боковыми пород;1- ми, являстся перфорированным.Полости А и Б сообщаются посредством...

Номер патента: 369268

Опубликовано: 01.01.1973

Авторы: Вител, Старовицкий

МПК: E21D 15/46

Метки: переключатель, распределенный, реверсивный

...следующим образом.В исходном состоянии все рслс отключены. Для включения первой ячейки 8 плос источника питания необходимо подавать в лиццю 6, 3 а .1 ицс - В лици 0 /. Прц это)1 послсдов 1- тельно вклОчаОтея 1 становятся ца самоблокировку реле 1 и 2. Рслс 2, включаясь, подготавливаст цепи Вкл 0 сипя реле ячейки 4, цо прц поданной полярности питающего напряжения вкл 101 сция 1)еле эт 0 Ячейки це происходит.Для включения реле ячейки 4 необходимо из);сц 51 ть полярность поданного напржсция в линиях ) и 7. 11;)и этом Окл)11;ется )с.зс 1 сслскипи Я 11 сйкц д, а рслс 2 движения бдст удерживаться во Вклочсццом состоянии. Рсл 1 и 2 ячейки 4 включтцотся аналогично и подготавливают цепи Включения ячейки ) цз следующем шаге движения...

Номер патента: 369269

Опубликовано: 01.01.1973

Авторы: Ильин, Михайлевич, Смирнов, Тимохин

МПК: E21D 23/08, E21D 23/12

Метки: крепи, механизированной, секция

...для выступа.На фиг. 1 показана предлагаемая сек крепи в плане; на фиг. 2 - секция крепи в мент срабатывания регулируемого упора; фиг, 3 - секция крепи с регулируемым у ром в нейтральном положении. Секция крепи имеет основание 1, пдростоцку 2, шарнирную балку 3 и п дродоократ 4, который связан цепочкоц 5 с рычагоммеханизма поворота 7, вмонтированного в борт конвейера (базовуо балку) 8.Н 11 ось 9, соедцц 51 ющуо .схаццз: поворота с шарнирной балкой, насажен регулируемый упор 10 с выступом 1, когорый входит в вертикальный паз 12, выполненный ца цодрсссорецном рычаге 1 гцдродомкрата. Упор может поворачиваться в вертцкальцой плоскости.11 ри,подтягивании разгруженной секции (см. фиг. 1) гидродомкрат отходит ог конвейера (базово 1 балки) ца...

Номер патента: 369270

Опубликовано: 01.01.1973

Авторы: Аулов, Бойко, Вители, Комбинат, Специалистов

МПК: E21D 23/22

Метки: гидравлическая, крепь, шахтная

...Выдвижными ц 1 токях 1 и.Предложенная шахтная гидравл)ческая крепь отличается от известных тем, что промежуточный шток сцаб)ксц переходником с клапаццой систсмой ц каналами, соосмцающцми раоочие полости стойки с напорной и сливной магистралями, и выполнен с боковыми пазовыми фиксаторами верхняка, Взаимодействующего с центральным Вьдвижцым штоком. Это обеспечивСт повышение наде)кцостц крепления цгдхтцых выработок.На фиг. 1 показана описываемая крспь; цд фиг, 2 - то жс, поперечный разрез по боковым фиксаторам Верхцяка; на фиг. 3 - клдпанная система.Гидравлическая крепь включает гидрдвлцческую стойку, состоящую цз цилиндра 1, промежуточного штока 2 с переходником (перегородкой) 8 и каналами 4 - б с обратными клапанами, центрального штока 7...

Номер патента: 369271

Опубликовано: 01.01.1973

МПК: E21D 23/03, E21D 23/04

Метки: крепи, механизированной, ограждение, секции

...блоками. На фцг. 1 пот азатто предлагаемое ограждение секции крепи в рабочем цолож. ции,двух проекциях; ця фиг, 2 - ограждение ( плане) в рабочем положении; на фцг, 3 -- го же, в транспортном положении.Ограждение секции крепи состоит из трех частей: основного среднего блока 1 и двух боковых шарнирно-поворотных блоков 2 и 3,причем каждый блок выполнен цз трех тслсскопически соединенных элементов: наружного 4, среднего 5 и внутреннего 6. 5 Шарнирно-поворотные блоки 2 ц 3 соединены с основным блоком 1, определяющим транспортные габариты секции, прц помощи шарнирных связей 7, расположенных ця наружном и внутреннем элементах соедццясмых 10 блоков.Наружные элементы 4 зафиксированы от перемещения по мощности пласта ца...

Номер патента: 369276

Опубликовано: 01.01.1973

Авторы: Бубликов, Бурдин, Вител, Гайдук, Криворотенко, Рацыборский, Федоров

МПК: E21D 9/02, E21F 13/00

Метки: выработок, горных, наклонных, проведения

...ца пей бурцлыымп машинами устацолена ца самоходном шасси и снабжена ножом для зачистки почвы. Это позволяег повысить производцтсльнось установки,мп манш;1 амц / установлена ця самоходном шасси и снабжена ножом 8 для зачистки подошвы выработки. Иа задней стационарной части полка установлены скреперная лебедка 9, загрузочный бункер 10, натяжной барабан ленточного конвейера 11, сцдсчпе 12 машиниста ц стяжки с фя;)копфамц 13 для зя)срсплс- ЦПЯ ЦОЛКЯ В ВЫР 110 ОТКС.С,1)10 ходцяя Передняя ч 11 с.ть полка с гык) ст 10 ся с его задней сгт)циоцарно 1 астью с помощью фаркопф;) 11. Для подъема и опускац п 51 ПО)кз 1 8 при 3.) чистсс пОдОшВы ыр 1100 ткц предусмотрен силовой цилиндр 15.Работает установка следуОщиз образом.Стренером 3 породу...

Номер патента: 370341

Опубликовано: 01.01.1973

Автор: Авторы

МПК: E21D 1/00, E21D 7/00

Метки: д(ей, лчо, направляющая, рамкаlt, ч•

...от вида проводника.Проходческая направляющая рамка представляет собой сборно-разборную металлическую конструкцию, состоящую из каркаса 1, зонта 2, сухарей 3, башмачков 4.Башмаки (вкладыши) выполнены из стального литья. Правая часть каждого башмака выполнена по форме и размеру проводника, левая часть, т. е, хвостовик, у всех одинакова и выполнена в виде круглого стержня сдвумя диаметрально расположенными выступами-шлицами б на конце. Для фиксацииположения башмаков предусмотрены стопор 5 ные планки б, представляющие собой лист сотверстиями для крепления болтами 7.Для установки башмака необходимо ввести его в гнездо каркаса рамки так, чтобы выступы-шлпцы хвостовика вошли в пазы гнез 10 да, продвинуть до упора, повернуть на 90 врабочее...

Номер патента: 370342

Опубликовано: 01.01.1973

Авторы: Тарасенко, Хилай

МПК: E21D 15/44

Метки: гидроцилиндр, двухступенчатый, силовой, телескопический

...штоковые полости первой и второй ступени, укрепленным на поршне промежуточцо го плунжера и взаимодействующим с уплотнениями отверстия поршня внутреннего плуцжера.Такое выполнение обеспэксплуатационной надежнороцилиндра.На чертеже изображен предлагаемый силовой гидроцилиндр и штоковые полости, соединенные через канал в стенках плуцжера и трубчатый шток, вариант исполнения,25Телескопический двухступенчатый силовой гидроцилиндр состоит из корпуса 1 с подводом 2, обеспечивающим подачу жидкости в рабочие полости 3 и 4, подвода 5 для подачи жидкости в штоковые полости б и 7 на прину- З 0 дцтельцое сокращение обеих ступецец, промежуточного плуцжера 8 с каналом 9, трубчатого штока 10, укрепленного на поршне промежуточного плуцжера и...

Номер патента: 370343

Опубликовано: 01.01.1973

Авторы: Липаков, Тарасенко, Хилай

МПК: E21D 15/44

Метки: гидравлическая, двойной, раздвижности, стойка

...магистраль пода межлост 0 слив Изобретение относится к горному машиностроению и может быть использовано в качестве силовых цилиндров для шахтных механизированных крепей.Известны гидравлические стойки двойной раздвижности, включающие цилиндр с рабочей камерой, промежуточный и внутренний плунжеры первой и второй ступени раздвижности и шток, сообщающий через радиальные каналы штоковые полости стойки и укрепленный на поршне промежуточного плунжера.Предложенная стойка отличается от известных тем, что шток выполнен с каналом, сообщающимся с рабочей полостью стойки и снабжен поршнем, установленным во внутренней полости плунжера второй ступени и взаигмодействующим с поршнем промежуточного плунжера.Такое выполнение о чивает равное рабочее...

Номер патента: 371307

Опубликовано: 01.01.1973

Автор: Назаров

МПК: E02D 17/08, E21D 19/04

Метки: крепление, траншейное

Номер патента: 371349

Опубликовано: 01.01.1973

МПК: E21D 11/10

Метки: возведения, выработках, горных, набрызга-бетона

...себя ходовую часть 1, поворотную платформу 2, на которой размещены установка для набрызга-бетона 3 и смесительно-загружающая установка 4 с приемным бункером 5.На платформе парнирно крепится реверсивный контейнер, состоящий из шарнирно соединенных между собой и снабженных загрузочными бункерами б и 7 приемной секции 8 и хвостовой секции 9, шарнирно опертой на дом 2краты 10 и снабженной сбрасывателем 11.Бункер 7 хвостовой секции 9 снабжен убираю- щейся торцовой стенкой 12.При проходке устройство располагается за 5 буропогрузочным комплексом, погрузочнаямашина которого подает горную массу в бункер б приемной секции 8, откуда она передается на хвостовую секцию 9 и далее в любое транспортное средство.10 Устройство продвигается в забое с...

Номер патента: 371350

Опубликовано: 01.01.1973

Авторы: Вител, Старовицкий

МПК: E21D 23/12, E21D 23/26

Метки: 371350

...ячейки равоздействуют коравления, подавсекции крепи, иционного и автопью.Изобретение пПри передвижченной ячейки в ясняется структурной схемой, ке секции 1 крепи от ее вклюбора 2 подается команда ав томатического включения следующ 3 в шину 4 через схему совпадения 5 кающий контакт кнопки б диста включения, Схема совпадения 5 разр дачу команды после поступления р щего сигнала от блока программы 7. По шине 4 подается также команда дистанционного включения секции от замыкающего контакта кнопки б. При этом цепь для включения секции 1 разомкнута контактом кнопки б. Таким образом, команды, как автоматического, так и дистанционного управления, передаются по одной и той же шине 4, т, е, режимы дистанционного и автоматического управления...

Номер патента: 371351

Опубликовано: 01.01.1973

МПК: E21D 23/16

Метки: гидравлической, крепи, магистральный, трубопровод, шахтной

...а воспринимаются трубой. В результате трубы испытывают значительные осевые сжимающие нагрузки, под воздействием которых теряют свою продольную устойчивость.Предложенный магистральный трубопровод отличается тем, что ниппели трубопровода выполнены гидр авличеоки уравновешенными в виде однотипных трубок, взаимодействующих наружным диаметром с уплотнениями и .рабочей поверхностью соединительных муфт.Такое выполнение обеспечивает разгрузку магистрали от осевых усилий гидростатпческого давления.На чертеже представлен магистральный трубопровод шахтной гидравлической крепи.Трубопровод состоит из труб 1, к которымприварены ниппели 2, соединительных муфт 3, уплотнений 4 и отводящих патрубков 5, 5 Продольная устойчивость ниппелей обеспечивается за...

Номер патента: 371352

Опубликовано: 01.01.1973

Автор: Авторы

МПК: E21D 23/04

Метки: крепь, механизированная, шахтная

...проекциях и разрез по А - А. 20Секция крепи включает несущие балки перекрытия 1 и основания 2, закрепленные ца гидростойках Л; корытообразцые плиты 4, 5 перекрытия и основания; ролики б, соединенные пластинчатыми щечками 7; верхний 8 и ниж ний 9 гидродомкраты передвижки; рессоры 10; надрессорный лист 11. Завальная часть корытообразной плиты 4 перекрытия на шаг передвижки секции выполнена в виде шарнирно- связанных П-образных пластин 12, Призабой- зо цая и завальная части корытообразной плиты 5 основания на половину шага передвижки секции выполнены в виде шарнирно-связанных пластин 13. Штоки 14 гидродомкратов 8 и 9 шарнирно соединены с балками 15, дополняющими корытообразные плиты перекрытия ц основания до замкнутого контура. Перемещение...
