Номер патента: 2004861

Опубликовано: 15.12.1993

Авторы: Аккерман, Демешко, Лысенко, Ткаченко, Хоманько

МПК: F15B 21/04

Метки: гидропривод, объемный

...насоса 1, а на выходе - к механизму регулирования 7 насоса 1, через обратные клапаны 8 и 9 - к магистралям 3 и 4 замкнутого контура и через напорный клапан 10 и охладитель 11 с баком 12, прицем подпорный клапан 13 охладителя подключен к полости корпуса 6 регулируемого насоса 1, сообщенный при этом с полостью корпуса 14 гидромотора 2 и через фильтр 15 с баком 12,Работа (запуск при низких температурах) гидропривода осуществляется следующим образом.В режиме холостого вращения регулируемый насос 1, являющийся при высокой вязкости масла достаточно эффективным нагревателем, вызывает ускоренный разогрев масла в полости 6 его корпуса, Наличие во всасывающем контуре вспомогательного насоса 5 промежуточной подогреваемой маслоемкости, в...

Номер патента: 2004860

Опубликовано: 15.12.1993

Авторы: Аккерман, Гречанюк, Демешко, Серегин, Ткаченко, Хоманько

МПК: F15B 21/04, F16H 39/02

Метки: гидропередача, объемная

...приведенный во вращение при нулевом рабочем объеме, инициирует ускоренный разогрев масла в полости его корпуса 12, Это обеспечивает возможность всасывания вспомогательного насоса 6, который, прокачивая масло из полости корпуса 12 насоса 1 через обратный 19 и напорный 11 клапаны, поддер: вает на входе распределителя 9 требуемое для насоса 1 давление регулирования, резервируя при этом вспомогательный насос 5, подача которого в начальной стадии запуска ограничена высокой вязкостью масла во всасывающей линии 7 и в баке 8,По мере разогрева циркулиоующего масла подпорный клапан 21 обеспечивает выход вспомогательного насоса 5 на расчетный режим подачи и регулирования циркуляции разогретого масла через бак 8, закрываясь при выходе гидропередачи...

Номер патента: 2004845

Опубликовано: 15.12.1993

Авторы: Демешко, Зацепило, Салтан, Ткаченко

МПК: F04B 1/20

Метки: аксиально-плунжерная, гидромашина

...гидромашина содержит корпус 1, жестко соединенный с крышкой 2, внутри которых на подшипниках 3 и 4 установлен вал 5, жестко соединенный с блоком цилиндров 6, в котором расположены плунжеры 7 с башмаками 8. Узел поджима башмаков 8 к наклонной шайбе 9 включает сепаратор 10, сферическую втулку 11 и размещенный между ней и блоком цилиндров 6 упругий элемент 12. Блок цилиндров 6 совместно с приставной пластиной 13 поджат к закрепленному на крышке 2 распределителю 14 этим же упругим элементом 12. Упругий элемент 12 выполнен в виде диафрагменной пружины в форме усеченного конуса с лепестками 15, выполненными с торца меньшего диаметра (см. фиг, 2). Лепестки 15 также могут быть выполнены с торца большего диаметра (см.фиг. 3). В...

Номер патента: 1834769

Опубликовано: 15.08.1993

Авторы: Демешко, Лежепеков, Некрасов, Сербинов

МПК: B23K 20/00

Метки: герметизации, сваркой, трубок, холодной, штенгелей

...меньше 0,6 Д жесткость рабочих выступов пуансонов ста 1634769новится меньше допускаемой, при зазорах больша 0,7 Д размер герметиэированнаго конце трубки после нанесения на него эащитнага покрытия превысит Д трубки, что создаст дополнительные трудности при 5 монтаже приборов в других иэделиях.Зафиксированные плоскости не допу- скают растекание металла перпендикулярно оси трубки и увеличивают в процессе последующей сварки сопротивление тече- "0 нию металла вдоль оси трубки, вследствие чего, при сдавливании трубки пуансонами (фиг,З и 4) необходимое для сварки давление создается на большей длине трубки.При этом увеличиваются размер сварного 15 шва вдоль оси трубки и ега остаточная толщина (фиг.5). Все загрязнения и окисные пленки,...

Номер патента: 1808579

Опубликовано: 15.04.1993

Авторы: Демешко, Сербинов, Сергеева

МПК: B23K 20/00

Метки: клещи, сварки, точечной, холодной

...на оси 13,закрепленной в цапфах 14 паза 15, Хвостовик 16 кулачка 12 скреплен с рычагом 17 35винтом 18. Корпус 1 имеет упор 19 с углом90 на стенке зева 4 и имеет паз 20 с резьбовым отверстием 21, в котором пуансон 6 .неподвижно закреплен винтом 22 через отверстие 23. Рычаги 2 и 17 имеют сечение 24, 40Кулачок имеет рабочую поверхность в видедвух сопряженных между собой по образующей 25 цилиндрических поверхностей 26и 27 с радиусами Я 1 и Вг, имеющими эксцентриситеты соответственно е 1 и ег, Величина 45В 1 принимается конструктивно произвольно (примерно в интервале 13-19 мм), например, В 1 - 16 мм, Эксцентриситет егравняется максимальной сумме толщин свариваемых полос (для данного типоразмера 50клещей), например, ег = 2,5 мм. Другие...

Номер патента: 1790700

Опубликовано: 23.01.1993

Авторы: Гречанюк, Демешко, Резницкий, Салтан, Ткаченко

МПК: F04B 1/20

Метки: аксиально-плунжерная, гидромашина

...подкима снабжен корректором поджима,корректор поджима выполнен в виде дистанционного кольца, размещенного на внешней поверхности ступицы блока цилиндров и расположенного между сферической втулкой и упругим элементом.2, Гидромашина по и. 1, о т л и ч а ющ а я с я тем, что дистанционное кольцо выполнено в форме дуги с усеченным выпуклым торцом, вогнутый торец которого контактирует с меньшим диаметром упругого о т л и ч а ю щ а я с я тем, что, с целью элемента, а усеченный выпуклый торец - со повышения энергоемкости гидромашины, сферической втулкой, причем на вогнутом дистанционного кольца 17 со стороны его внешней выступающей части выполнен буртик 20 с возможностью контакта с упругим элементом 12. Буртик 20 выполнен таким образом, что он...

Номер патента: 1780609

Опубликовано: 15.12.1992

Авторы: Аккерман, Демешко, Качанов, Лысенко, Ткаченко, Хоманько

МПК: A01B 63/10

Метки: гидравлическая, трактора

...а диск 9(фиг 3) - с биметаллической спйралью 8. На 30 регулирования расхода через бак 3, После фиг,4 - в осевом разрезе дополнительно выхода гидросистемы на требуемый тепло- изображено термозависимое гидравличе- вой режим пружина 14 прижимает зайорское сойротивление 7 в виде подпорного ный элемент 13 к седлу, перекрывая тем клапана, запорный элемент 13 которого, уссамым контур циркуляции в обход бака, а тановленный с упором в пружину 14, взаи толкатель 15 выходит из контакта с запормодейСтвует с толкателем 15, причем ным элементом.толкатель снабжен жестко прикрепленной к Гидравлическая система трактора монему со стороны, противопОложной запор- жет быть выполнена также с объединением ному элементу, биметаллической спиралью...

Номер патента: 1765505

Опубликовано: 30.09.1992

Авторы: Демешко, Качанов, Лысенко, Ткаченко, Хоманько

МПК: F04B 1/20

Метки: гидромотор, замкнутым, контуром, передачи, реверсивный

...перекрывающая канал 34 или 35, и поджата пружиной 36 или 37. Для обеспечения усилия поджатия пружины 36 или 37 в резьбовой пробке 18 или 19 установлен набор шайб 38 или 39, а для сообщения подклапанной полости 30 или 31 с соединительными каналами 24 и 25 предусмотрены отверстия 40 или 41.В отверстии 13 задней крышки 2, с двух сторон образованы торцевые полости 42 и 43, закрытые пробками в ряде стаканов 44 и 45, в которые на винтах 46 и 47 установлены поршни 48 и 49 с проушинами 50 и 51, служащие для удержания клапана ИЛИ в среднем положении. Посредине отверстие 13 соединено с переливным клапаном 52.Гидромотор работает следующим образом.В исходном положении давление в каналах подвода и отвода 14 и 15 одинаковое, клапан ИЛИ находится в...

Номер патента: 1765503

Опубликовано: 30.09.1992

Авторы: Демешко, Золотаревский, Качанов, Лысенко, Лычаков, Ткаченко, Хоманько

МПК: F04B 1/20

Метки: аксиально-поршневая, гидромашина

...наклонной шайбе.Гидромашина содержит корпус 1, при водной вал 2, соединенный с ним блок цилиндров 3 с поршнями 4, снабженными башмаками 5, поджимаемыми к наклонной шайбе 6 с помощью сепаратора 7, контактирующее с ним прижимное кольцо 8 и упру гий элемент 9, выполненный в виде пружины. кручения, Упругий элемент 9 расположен между прижимным кольцом 8 и наклонной шайбой 6 на продольной оси 10, крепящейся к наклонной шайбе 6, напри мер, болтами 11, Центральный виток 12 упругого элемента 9 входит в паз 13, выполненный в кольце 8.Гидромашина работает следующим образом. 30При вращении приводного вала 2 вращается соединенный с ним блок цилиндров 3 с поршнями 4, которые через башмаки 5 взаимодействуют с наклонной шайбой 6 и получают...

Номер патента: 1763772

Опубликовано: 23.09.1992

Авторы: Аккерман, Демешко, Качанов, Лысенко, Ткаченко, Хоманько

МПК: F16H 39/02

Метки: гидропередача, объемная, самоходной

...самоходной машиныосуществляется в зимних условиях следующим образом.Вспомогательный насос 5, приводимыйво вращение одновременно с регулируемым насосом 1 при нейтральном положениираспределителя 9, устанавливает циркуляцию масла в контуре через переливной клапан 11, полость корпуса 12 регулируемогонасоса, сливную линию 13 и распределительное устройство 15, причем последнеечерез термоуправляемый запорный орган 5 10 15 20 25 30 35 40 45 50 55 16(с начально меньшим гидравлическим сопротивлением по сравнению с аналогичным органом 17) обеспечивает поступление масла непосредственно на вход вспомогательного насоса 5. В результате обеспечивается удовлетворительный режим вСасывания вспомогательного насоса 5 на холодном масле и на входе в...

Номер патента: 1756695

Опубликовано: 23.08.1992

Авторы: Демешко, Качанов, Лысенко, Ткаченко, Хоманько

МПК: F03C 1/06, F16H 39/02

Метки: гидропередача, объемная

...1 рабочая жидкость сливается в бак.При смешении управляющего распределителя 4 в одно из крайних положений рабочая жидкость от насоса подпитки 12 поступает в сервоцилиндр, например, 2 управления регулируемым насосом 1, выводя его из нулевого положения, При этом подача рабочей жидкости регулируемым насосом 1 к гидромотору 5 осуществляется по силовой гидролинии 6, а возврат - по гидролинии 7. Нагнетаемая рабочая жидкость перемещает обе части 19, 20 переключающего элемента, сжимая пружину и соединяя радиальные каналы 25 с силовой гидролинией 7, а также приводит во вращение гидромотор 5,Переключающий элемент остается в.таком положении до прекращения подачи рабочей жидкости регулируемым насосом 1, В это время рабочая жидкость с силовой...

Номер патента: 1756071

Опубликовано: 23.08.1992

Авторы: Демешко, Сербинов, Сергеева

МПК: B23K 20/00

Метки: сварки, точечной, холодно

...рабочий выступ пуансона погружается в соединяемые шины на глубину, равную суммарной толщине листов, в результате пластической деформации образуется монолитное соединение. Степень деформации в этом случае составляет 85 для меди и 70 для алюминия, что обеспечивает получение качественного соединения в сварной точке, В случае соединения шин различных толщин пуансон погружают со стороны тонкого металла, так как в противном случае толщина тонкой шины в зоне сварки не обеспечивает достаточной прочностисоединения.Соотношение толщин шин иэ разных материалов представлено в таблице,П р и м е р ы. По данному технологическому циклу осуществляют ХТС медных шин шириной Ь30 мм одинаковых; 31321,25 мм (31+ 32 - 2,5 мм) и разных; 31- 0,5 мм; 2 = 1,5...

Номер патента: 1754500

Опубликовано: 15.08.1992

Авторы: Аккерман, Демешко, Лысенко, Ткаченко, Хоманько

МПК: B60K 17/10

Метки: гидротрансмиссия, объемная, самоходной

...17 подключает гидроаккумулятор 16 на вход распределителя 10, который при подаче входного 10сигнала управления смещается из нейтральной позиции и приводит гидроцилиндр11 регулирования насоса-гидромотора 2 вдвижение, После установления на насосегидромоторе рабочего объема, соответствую щего величине входного сигнала,распределитель 10 возвращается под действием устройства обратной связи 18 в нейтральное положение, разрывая связьгидроцилиндра 11 с гидроаккумулятором 2016,Осуществляемое затем буксированиесамоходной машины приводит во вращениегидромотор 3 в режиме насоса, который,прокачивая масло в замкнутом контуре, раскручивает через насос-гидромотор 2 валдвигателя 1, После запуска двигателя насосгидромотор переводится в режим...

Номер патента: 1745615

Опубликовано: 07.07.1992

Авторы: Демешко, Каплин

МПК: B63J 5/00

Метки: взрывозащиты, охлаждения, электрооборудования

...23 и 24, которые вместе с реле 25 времени со своим контактом 26 связаны в электросхеме с сигнальным извещателем 27 и включателем 19 резервного электровентилятора, Датчик 21 давления имеет контакт 28 с двумя положениями; минимальное давление "мин." и нормальное давление "норм.", В цепь питания реле 22 управления включены параллельно соединенные замыкающий контакт 29 включателя 18 основного электровентилятора и замыкающий контакт 30 теплового реле, включенного в силовую цепь основного электровентилятора (не показано),В исходном положении электровентиляторы 1 и 2 отключены, избыточное давление в оболочке электродвигателя отсутствует, Перед пуском в работу электродвигателя 10 включают электровентилятор 1 для создания избыточного...

Номер патента: 1696325

Опубликовано: 07.12.1991

Авторы: Аккерман, Демешко, Поздняков, Ткаченко, Хоманько

МПК: B60K 17/10

Метки: гидростатическая, трактора, трансмиссия

...5 замкнутый пусковой контур циркуляции через переливной клапан 6, внутреннюю полость 4 корпуса регулируемого насоса 1, сливную линию 9, подпорный клапан 13, магистраль 10 с теплообменником 11 и участок всасывающей линии 7. Двигатель трактора (не показан) приводит во вращение регулируемый насос 1 в режиме нулевой подачи и вспомогательный насос 5, который, всасывая рабочую жидкость из линии 7, устанавливает циркуляцию в пусковом контуре. Замкнутость пускового контура при этом обеспечивает прокачиваемость рабочей жидкости во всасывающей линии 7 эа счет подпора вспомогательного насоса 5 давлением сливной линии 9 и предотвращает пусковой срыв подачи последнего,Циркуляция рабочей жидкости в пусковом контуре сопровождается ее разогревом за счет...

Номер патента: 1687920

Опубликовано: 30.10.1991

Авторы: Демешко, Качанов, Корсунский, Лысенко, Ткаченко

МПК: F15B 1/26

Метки: бак, гидропривода, жидкости, рабочей

...содержит корпус 1, перегородки 2 и 3, установленнйые в нем с образованием полостей 4, 5 и 6 н 4 полнения, промежуточной и выпускной соответственно, В полости 4 наполнения размещены козырек 7 и патрубок 8. В выпускной полости 6 установлен патрубок 9 для забора рабочей жидкости из бака, Козырек 7 установлен перпендикулярно оси патрубка 8 на расстоянии 50 - 60 мм от его верхнего конца и с зазорами 10 и 11 относительно стенки корпуса 1 и перегородки 2 бака и без зазора в поперечном направлении бака. Верхний конец патрубка 8 выполнен со скосом 30-45". Скос патрубка 8 обращен в сторону зазора 10 козырька 7 с корпусом 1 бака. Проходное сечение зазоров 10 и 11 выполнено с возможностью обеспечения скорости перетечек рабочей жидкости в...

Номер патента: 1665070

Опубликовано: 23.07.1991

Авторы: Григорьев, Демешко, Качанов, Ткаченко, Хоманько

МПК: F04B 1/20

Метки: гидромотор, замкнутым, контуром, передачи, реверсивный

...кольцами 26и 27 и пружинами 28 и 29.В предохранительных клапанах установлены пружины 30-33. Полости 16 и 17соединены со сливной линией, в которой 35установлен переливной клапан (не пока зан), радиальными отверстиями 34, которыеравномерно расположены по периметруполукорпусов 18 и 19. Отверстия 34 могутбыть расположены на вершинах между продальнымиканалами 35 и во впадинах этихканалов. Клапан ИЛИ управляется подачейжидкости под давлением в торцовую полость 36 или 37, которые соединены с каналами 13 и 14 соответственно, В 45полукорпусах выполнены угловые отверстия 38,Гидромотор работает следующим образом.50 В исходном положении при отсутствии нагрузки на гидромоторе давление в каналах 13 и 14 одинаковое, клапан ИЛИ находится в среднем...

Номер патента: 1642113

Опубликовано: 15.04.1991

Авторы: Демешко, Качанов, Лысенко, Слесаренко, Ткаченко, Хоманько, Яцкул

МПК: F15B 21/04

Метки: гидропередача, объемная

...одним концом скрепленные между собой и с биметаллической пластиной 19, прикрепленной к промежуточному звену 18.Гидропередача работает следующим образом.При запуске объемной гидропередачи в условиях низких температур биметаллическая пластина 19 через промежуточное звено 18 удерживает запорный элемент 17 на необходимом расстоянии от седла кавитирующей насадки 16, а другие биметалличе1642113 д, 14 7 8 104 9 Составитель И, СальковаФедорова Техред М.Моргентал Корректор Л. Пат акт аказ 1430 Тираж 394 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб., 4/5 оизводственно-издательский комбинат "Патент. Ужгород, ул,Гагарина, 101 ские пластины 25, изогнувшись,.не препятствуют...

Номер патента: 1642060

Опубликовано: 15.04.1991

Авторы: Григорьев, Демешко, Лысенко, Салтан, Ткаченко

МПК: F04B 1/20

Метки: аксиально-плунжерная, гидромашина

...камере 4 повышается давление, и рабочая жидкость через дроссельное отверстие 9 поступает в камеру 10 гидростатической разгрузки башмака 7 и действует на нее с силой Р, которая дает осевую составляющую Р, гидростатически уравновешивающую силу давления рабочей жидкости на плунжер 5, и боковую составляющую 14 . Боковая сила ф смешает плунжер 5, образуя зазор между плунжером 5 и внутренней поверхностью 11 втулки 3, и приводит к возникновению пятен контакта. Контактные напряжения имеют максимальную величину в зоне, которая расположена со стороны рабочей камеры 4, так как в ней плунжер 5 прижимается к внутренней поверхности 11 втулки 3 под действием боковой силы ф, а также силой давления рабочей жидкости, поступающей в зону максимального...

Номер патента: 1622934

Опубликовано: 23.01.1991

Авторы: Винике, Демешко, Смирнов, Терентьев

МПК: H03K 5/26

Метки: импульсных, последовательностей, селектор

...9 перепись;вается обратно в оправ иеаемую ячейку блока б. Импульсное напряжение Оп соответствующе заднему фоонтумпульса, во второй полоьине такта ум ньш ет содержимое счетчика 9 на единицу и переписывает реэул. тэт в опрашиваемук ячейку. Переднему фронту информационного импульса соответствует одна ячейка, а заднему - другая,Егли интервал между импульсами одного из сигналов на входной шине 1 оказывается кратным периоду опроса ячеек блока б памяти, та моменты поступления импульсов 07 и 017 всегда совпадают с моментами опроса одних и тех же ячеек блока б памяти. Это приводит к тому, что содержимое ячейки, соответствующее моменту поступления переднего (заднего) фронта информационного импульса, увеличивается (уменьшает-. ся) гораздо быстрее,...

Номер патента: 1563602

Опубликовано: 15.05.1990

Авторы: Демешко, Пузанков, Савицкий, Сывынюк

МПК: A01B 23/02

Метки: бороны, зуба, крепления, раме, узел

...Выступы, образуемые участками планок 2 и 3, очерчивающими монтажное отверстие 4, размещены в пазах 8 ребер 7 зуба 6. Меньший размер (в случае прямоутольника) отверстия 4 больше стороны квадрата сечения или квадрата, описанного вокруг сечения (в случае использования специального прокатного профиля) монтажной части 5 зуба 6, на величину технологического зазора. Пазы 8 одного яруса на ребрах 7 зуба 6 расположены в одной плоскости под углом 85 к оси зуба. В зазоре между планкой 2 и 3 и гранью 9 зуба 6 размещен фиксатор 10, который выполнен в виде цилиндрического стержня, изогнутого в нерабочей части. Фиксатор 1 О может быть установлен в одном из зазоров планок 2 и 3 и грани 9 зуба 6 или в двух смежных зазорах, Грани 9 зуба 6 расположены...

Номер патента: 1560842

Опубликовано: 30.04.1990

Авторы: Гречанюк, Григорьев, Демешко, Золотаревский, Качанов, Лопатенко, Лысенко, Лычаков, Ткаченко, Хоманько

МПК: B60K 17/10, F15B 21/04

Метки: гидропередача, объемная

...от седла кавитирующей насадки 19, с началом вращения вала регулируемого насоса 1 и насоса 11 подпитки последний начинает всасывать рабочую жидкость из бака 18 через кавитационную насадку 19, в которой за счет потерь напора на гидравлических сопротивлениях и за счет ускорения потока возбуждается кавитация, вследствие которой рабочая жидкость разогревается и поступает в насос 11, питающий управляющий золотник 6 и через обратные клапаны 13 и 14 в силовые гидролинии 3 и 4. Подаваемая насосом 11 рабочая жидкость через управляющий золотник 6, переливной клапан 10, предохранительный клапан 12, а также в виде утечек из регулируемого насосаи нерегулируемого гидромотора 2 поступает в полости корпусов насоса 1 и гидромотора 2, а оттуда по...

Номер патента: 1538017

Опубликовано: 23.01.1990

Авторы: Демешко, Золотаревский, Ткаченко

МПК: G01B 5/02

Метки: легкодеформируемых, размеров

...точности измерения и упрощение конструкии,На чертеже изображено предлагаемое устройство, общий вид.Устройство для измерения деталей йэ легкодеформируемых материалов со держит основание 1, узел базирования выполненный в виде опорной втулки 2размещенных в ней штока 3, подпружиненного пружиной ч крышки 5 и смен ной шайЬы 6, измеритель 7 линейных перемещений, (индикатор), установленНый на стойке 8, и размещенное между злом базирования и измерителем лиНейных перемещений промежуточное звено, выполненное в виде сепаратора 9 30 с тремя равномерно расположенными шариками 10, и крышки 11.Устройство работает следующим образом.Перед измерением производят наст ройку устройства по эталонной детали или по концевым мерам длины с установкой...

Номер патента: 1495496

Опубликовано: 23.07.1989

Авторы: Григорьев, Демешко, Лысенко, Салтан, Ткаченко

МПК: F04B 1/20

Метки: аксиально-плунжерная, гидромашина

...величину в зоне, которая расположена со стороны рабочей камеры 4, так как в ней плунжер 5 прижимается к внутренней поверхности 11 втулки 3 под действием боковой силы Рь, а также силой давления рабочей жидкости, поступающей в зону максимального зазора между плунжером 5 и внутренней поверхностью 11 втулки 3 из рабочей камеры 4 и действующей на плунжер 5 с силой Р, . В зоне минимального зазора между плунжером 5 и внутренней поверхностью 11 втулки 3 давление рабочей жидкости, поступающей из рабочей камеры 4, действует на плунжер 5 на длине 1. Рабочая жидкость, находящаяся в зоне максимального зазора между плунжером 5 и внутренней поверхностью 11 втулки 3 под высоким давлением, по кольце Формула изобретенияАксиально-плунжерная...

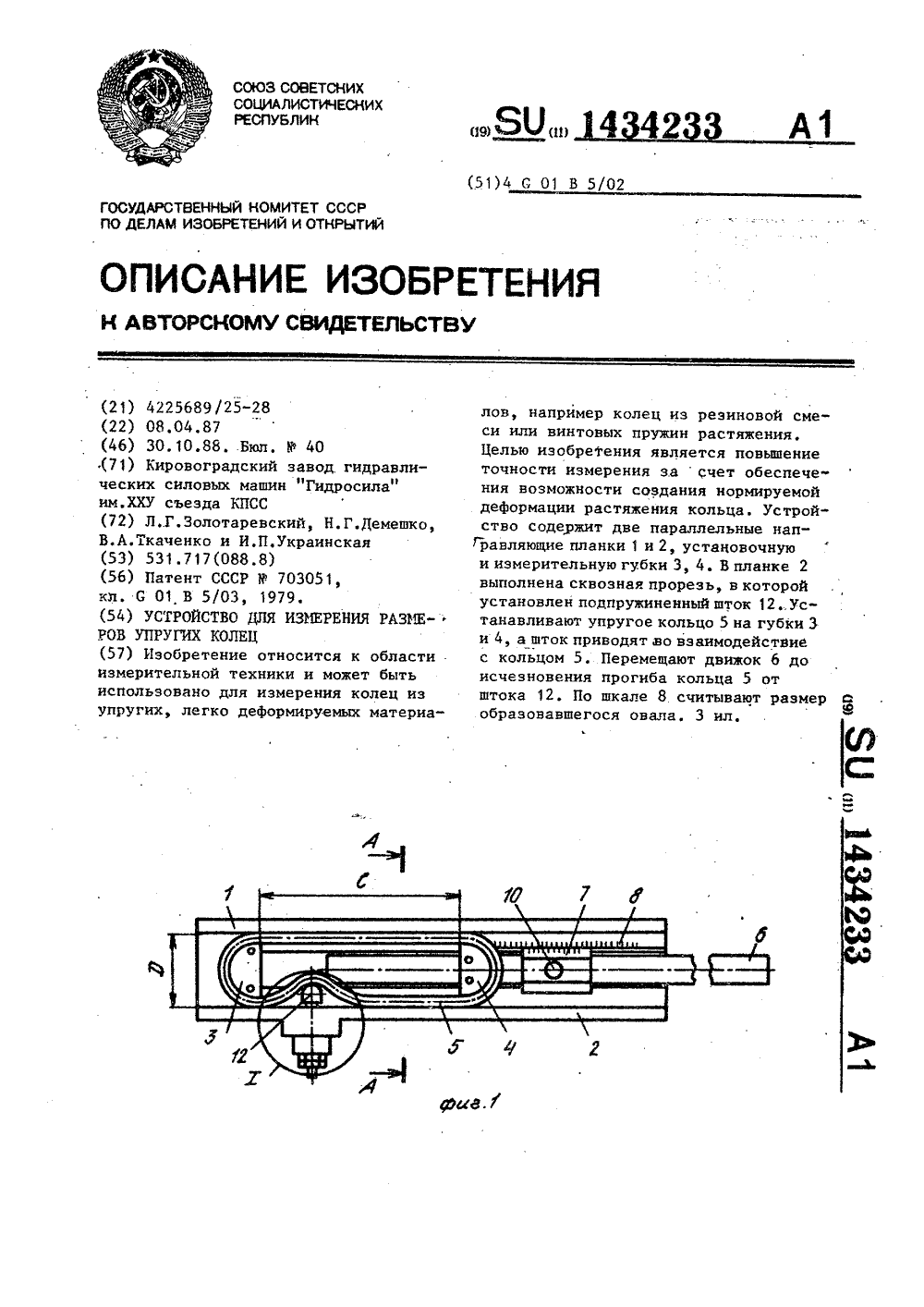

Номер патента: 1434233

Опубликовано: 30.10.1988

Авторы: Демешко, Золотаревский, Ткаченко, Украинская

МПК: G01B 5/02

Метки: колец, размеров, упругих

...Диаметр контактных поверхностей губок 3 и 4 равен расстоянию между планками 1 и 2 ,без двух диаметров сечения кольца 5.Усилие пружины 15 штока 12 выби- щ 0 рается минимальным, достаточным для ,преодоления только сил трения при перемещении штока 12 в его рабочем диапазоне.Устройство работает следующимобразом.Установочную губку 3 закрепляют в необходимом для измерения положении. Упругое кольцо 5 устанавливают снаружи установочной 3 и измерительной50 4 губок. Движок б перемещают до исчезновения прогиба кольца 5 от штока 12, после чего его фиксируют стопорным винтом 10. По шкале 8 считывают размер образовавшегося отвала.Длина внутренней окружности упругого кольца1 = 21+00,внутренний диаметр кольцай=+О213где Р - диаметр полуцилиндров...

Номер патента: 1385011

Опубликовано: 30.03.1988

Авторы: Гудрамович, Деменков, Демешко, Репринцев

МПК: G01N 3/10

Метки: испытания, напряженном, состоянии, твердых, тел, трехмерном

...на действие гидростатического давления и осевой сжимающей силы, изменяющихся по заданномузакону.Цель изобретения - повышение удобства эксплуатации установки при испытании трубчатых образцов за счет ис 0ключения необходимости использованиянеподвижных опор.На чертеже представлена схема установки,Установка содержит гидростатическую камеру 1 с рабочей полостью 2 дляразмещения испытуемого образца. Вторцовой стенке камеры 1 выполненаемкость 3, сообщенная рабочей полостью 2 и соосная ей, установленныйв полости 3 подпружиненный к стенкекамеры шток 4 с помощью упругого элемента 5, диск 6, установленный надругом конце штока 4 соосно ему,предназначенный для взаимодействия 25с торцом трубчатого образца. В камере 1 выполнены отверстия 7 для...

Номер патента: 1379592

Опубликовано: 07.03.1988

Авторы: Демешко, Дисковский

МПК: G01B 5/22

Метки: кривизны

...с периферийной обраэующей измеряемой поверхности. Впазу 4 основания 1 установлен отсчетный узел 5 для измерения кривизныповерхности с возможностью возвратнопоступательного перемещения и фиксации вдоль биссектрисы угла, в вершине которого расположена опора 3. Устройство снабжено дополнительным отсчетным узлом 6 для контроля ориентации устройства относительно изме ряемой поверхности, установленным между опорами 2 на пересечении линии, проведенной между опорами, и биссектрисы угла, в вершине которого расположена опора Э.35Устройство работает следующим обпазом.При измерении кривизны сферических поверхностей отсчетный узел 5 закрепляют в точке пересечения высот опорного треугольника. Прибор последовательно устанавливают на...

Номер патента: 1372051

Опубликовано: 07.02.1988

Авторы: Демешко, Слемзин, Сонин

МПК: E21D 11/08

Метки: железобетонная, обделка, сборная, тоннеля

...позво ляет получить ось блока более пологой, чем у блока постоянной толщины, тем самым удается получить верхнюю часть обделки в виде трехшарнирной арки и образованную двумя блоками С, наоборот более подъемистую, чем арка, образованная блоками постоянной толщины. Сводчатое очертание верхней части кольца обделки дает выгодное распределение внутренних силовых фак торов в обделке.На фиг. 2 а обозначены расчетная ось 1 блока С, эпюры 2 и 3 моментов в предлагаемой обделке и известной соответственно. Опасное сечение для 45 обеих конструкций имеет одно местоположение, а величины моментов различаются вдвое, причем выгодным образом для предлагаемой обделки.ФС целью снижения уровня концентрации напряжений рекомендовано изготовление обоих...

Номер патента: 1343287

Опубликовано: 07.10.1987

Авторы: Василевский, Гайдученко, Демешко, Ященко

МПК: G01N 3/08

Метки: испытания, конструкций, сжатие, трубчатых

...Производственно-полиграфическое предприятие,. Ужгор л, ,л, Проектная, 4 Изобретение относится к испытательцой технике, может быть использованодля испытания трубчатых конструкцийна сжатие при несимметричной нагрузке и является усовершенствованиемустройства по авт. св. У 1260717,Цель изобретения - расширениефункциональных воэможностей путемобеспечения несимметричного нагружения испытуемой конструкции,На чертеже показано устройстводля испытания, вид спереди,Устройство содержит опору 1, предназначенную для размещения на нейиспытуемой конструкции 2 и установленную на нижней плите 3 пресса (непоказан), перемещение которой осуществляется посредством гидроцилиндра 4,Сверху с испытуемой конструкцией2 взаимодействует гибкий элемент 5,концы...

Номер патента: 1271695

Опубликовано: 23.11.1986

Авторы: Гурский, Демешко, Еременко, Компанеец, Кононец, Корниенко, Мишель, Певчев, Свидовский, Скопенко

МПК: B23K 20/00

Метки: проводов, сварки, стыковой, холодной

...гнездах (не показано) внутри силовой рамы 9 так, что плоскости рамы-кассе 35 ты 7 и силовой рамы 9 развернуты относительно друг друга на 90 . На сий ловой раме 9 с ее внешней стороны смонтированы два силовых гидроцилинд 40 ра 10 и 11, штоки которых воздействуют на вилкообразные толкатели 12 и 13, которые проходят через отверстия в силовой раме 9 с двух сторон и нажимают на плашкодержатели 3 и 4 соответственно. Использование одного или45 одновременно двух гидроцилиндров 10 и 11 выбирают в зависимости от величины вылета концов прутков, что зависит от технологии сварки на данной машине и не является предметом рас 50 смотрения данной заявки.Внутрь окна силовой рамы 9 помещены изогнутые прутки 14 и 15 концы которых закреплены в плашках 1 и...
