Уплотнитель каналов

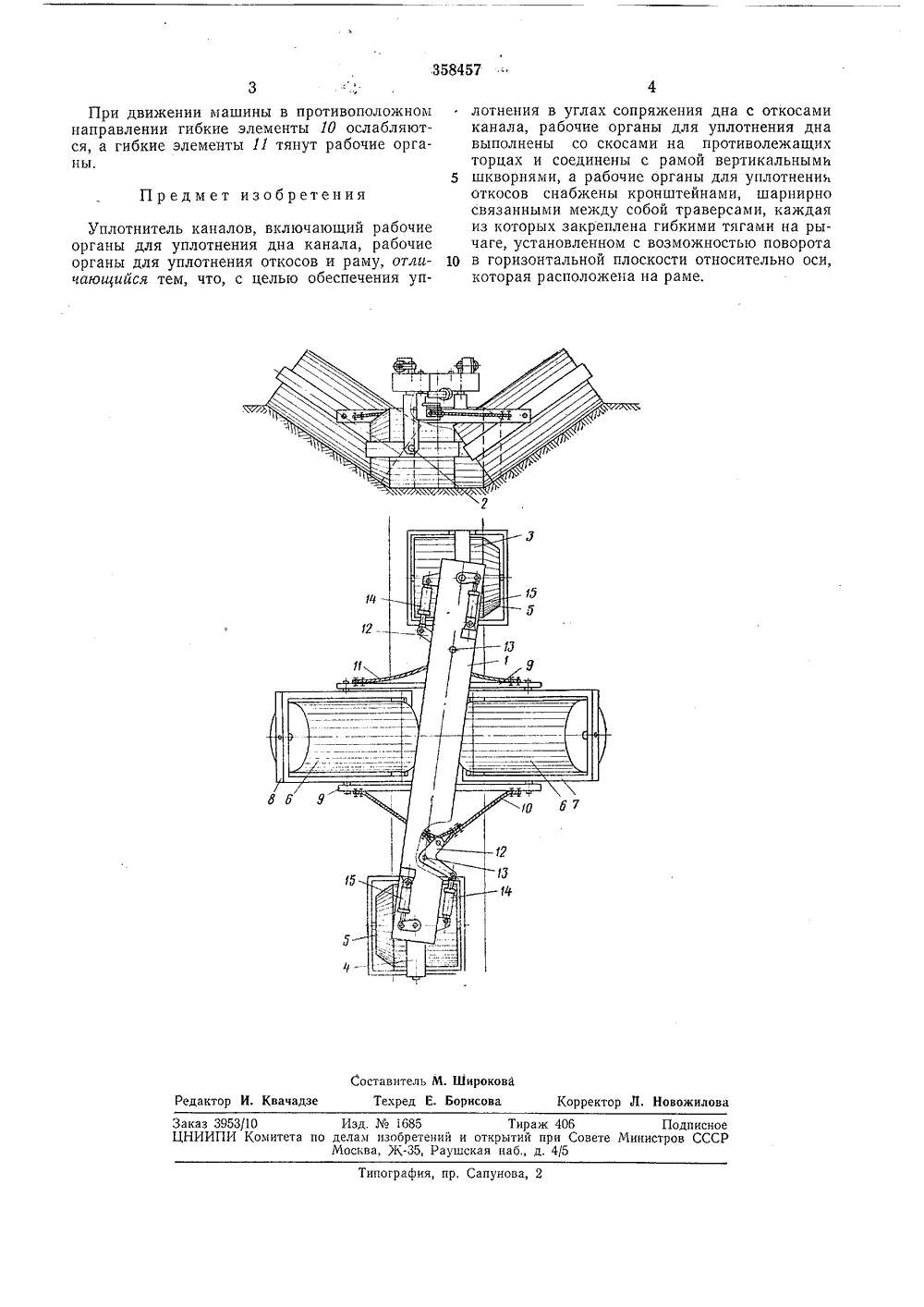

/ КЕ О П Й- ИЗОБРЕТЕНИЯ Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт, свидетельстваМ 1641748/29-14. Кл. Е 01 с 19/26 Заявлено 05,1 Ч.19 с присоединением заявкиПриоритетОпубликовано 03 Комитет ло делам иаобретеиий и открытий ори Совете Министров СССР1,1972. Бюллетень34 ДК 624.131(088,8) Дата опубликования описания 13,ХП.19 Авторы зобретени С. Козлов, А, Н, Калинин, В. Е. Кузин, П. И. Марко и В. К. Набровенковаявител УПЛОТНИТЕЛЬ КАНАЛОВ редложенный с которои единены раЗи 4,выволежащих и, рабочих в, которые рнирно свяИзобретение относится к машинам для уплотнения грунта и облицовки каналов малогосечения,Известны уплотнители, включающие рабочие органы для уплотнения дна канала, рабочие органы для уплотнения откосов и раму,Целью изобретения является обеспечениеуплотнения в углах сопряжения дна с откосами канала.Достигается это тем, что рабочие органы 10для уплотнения дна выполнены со скосами напротиволежащих торцах и соединены с рамойвертикальными шкворнями, а рабочие органыдля уплотнения откосов снабжены кронштейнами, шарнирно связанными между собой траверсами, каждая из которых закреплена гибкими тягами на рычаге, установленном с возможностью поворота в горизонтальной плоскости относительно оси, которая располо:кенана раме. 20 На чертеже изображен п лотнитель в двух проекциях.Уплотнитель состоит из рамы 1, через вертикальный шкворень 2 со бочие органы для уплотнения дна полненные со скосами на проти торцах б и являющиеся ведущим органов б для уплотнения откосо снабжены кронштейнами 7 и 8, ша занными между собой траверсами 9, каждая из которых закреплена гибкими элементами 10 и 11 на рычагах 12, установленных с возможностью поворота в горизонтальной плоскости относительно оси 13, расположенной на раме 1. Поворот осуществляется посредством силовых цилиндров 14 и поворотного устройства ведущего вальца 15.Такая установка рабочих органов обеспечивает независимую приспосабливаемость рабочих органов к уплотняемой поверхности.Уплотнитель работает следующим образом.При движении уплотнителя вдоль оси канала рабочие органы для уплотнения дна (ведущие) при помощи поворотного устройства направляются таким образом, чтобы обеспечить уплотнение скосами на противолежащих торцах откосные поверхности канала, при этом рама может встать под углом к оси канала,Для того чтобы установить рабочие органы для уплотнения откосов симметрично относительпо оси канала, рычаг 12 поворачивается в соответствующую сторону, одна из гибких тяг 10 ослабляется, а другая поворачивает траверсу вместе с рабочим органом б в горизонтальной плоскости. Этот поворот осуществляется при движении машины вдоль канала, что исключает возможность сдвига рабочих органов по уплотняемой поверхности.358457 П р ед м ет и зоб р етени я Составитель М. ШироковаРедактор И. Квачадзе Техред Е. Борисова Корректор Л, Новожилова Заказ 3953/10 Изд.1585 Тираж 406ЦНИИПИ Комитета по делам изобретений и открытий при СовеМосква, Ж, Раушская наб д. 4/5 Подписноеминистров СССР ипография, пр, Сапунова,При движении машины в противоположном направлении гибкие элементы 10 ослабляются, а гибкие элементы 11 тянут рабочие органы. Уплотнитель каналов, включающий рабочие органы для уплотнения дна канала, рабочие органы для уплотнения откосов и раму, отличающийся тем, что, с целью обеспечения уп лотнения в углах сопряжения дна с откосамиканала, рабочие органы для уплотнения дна выполнены со скосами на противолежащих торцах и соединены с рамой вертикальными 5 шкворнями, а рабочие органы для уплотненииоткосов снабжены кронштейнами, шарнирно связанными между собой траверсами, каждая из которых закреплена гибкими тягами на рычаге, установленном с возможностью поворота 10 в горизонтальной плоскости относительно оси,которая расположена на раме.
