Уплотнитель откосов

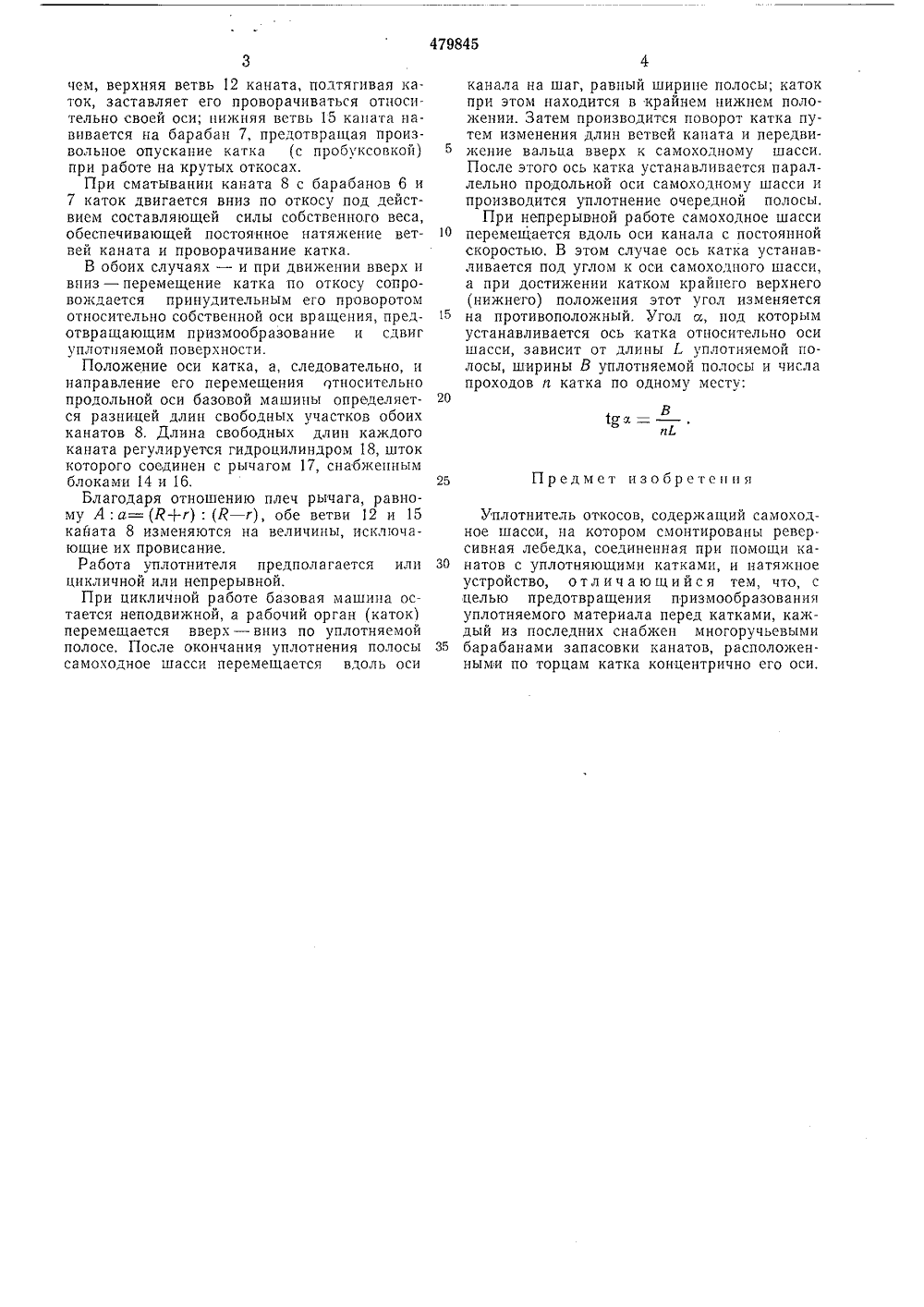

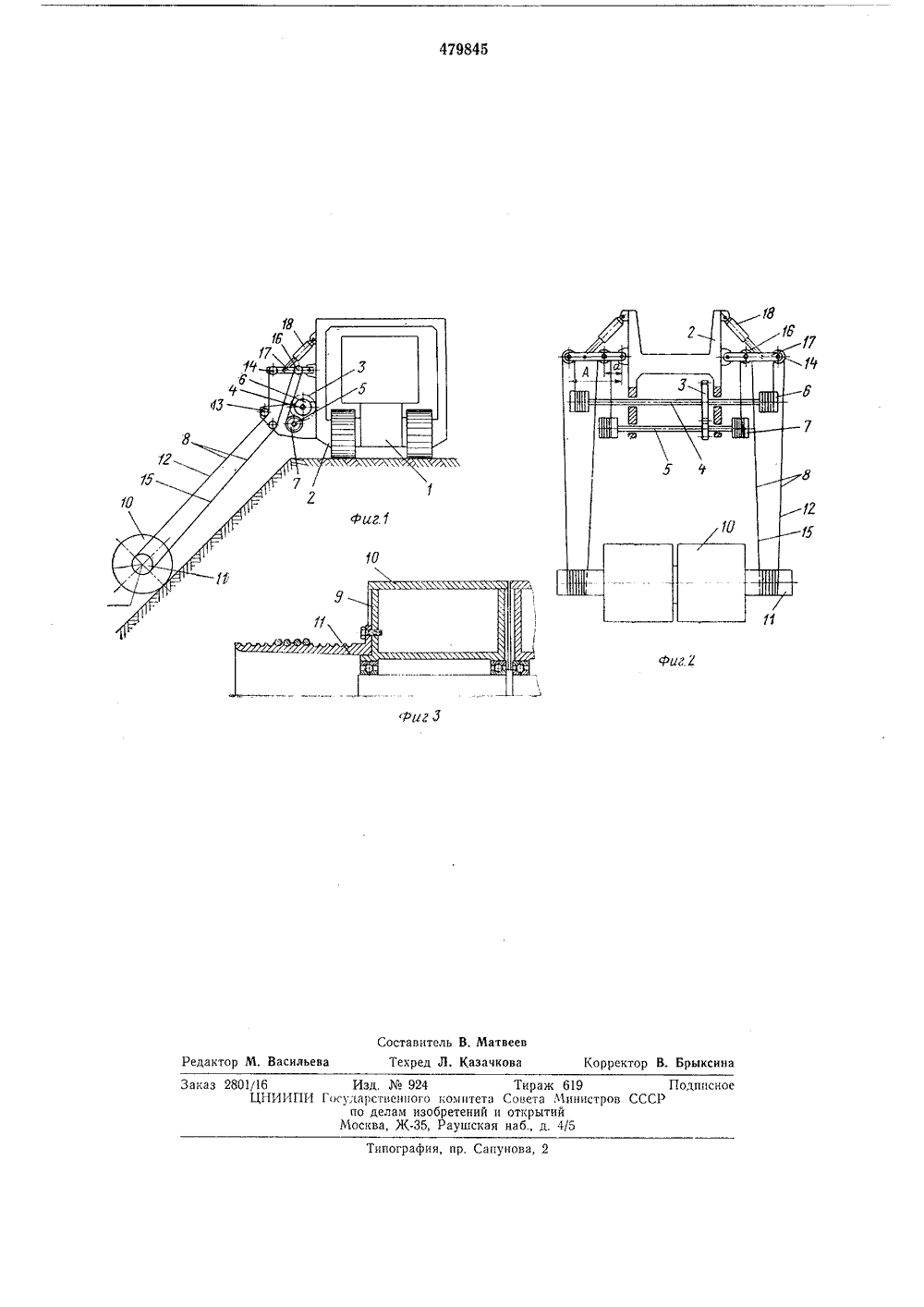

ь:зт,хд,. Яс . ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ОЦ 479845 Союз Сооетскик СониалистическихРеспублик 61) Дополнительное к авт. свид-ву22) Заявлено 18,01.73 (21) 1871831/29(51) .Ы. Кл, Е 01 с 19/26Е 02 с 1 3/04 нием заявки 1 че с присо осударственньй номи овета Министров СС(53) ликовано 05.08.75. Бюллетень Ме 29 по делам изобретенийь и открытий 21.11.75 а опубликования описани 72) Авторыизобретения71) Заявитель Б, С. Козлов и В, Е. Кузин сесоюзный научно-исследовательский институт строительного и дорожного машиностроения) УПЛОТНИТЕЛЬ ОТКОСО асси 1 смонтирована раакреплена реверсируема Изобретение относится к дорожно-строительным машинам и предназначено для уплотнения строительных материалов на откосных поверхностях дамб, плотин, каналов, автомобильных и железных дорог и других инженерных сооружений.Известны устройства для уплотнения откосов, содержащие самоходное шасси, на котором смонтированы реверсивная лебедка, соединенная при помощи канатов с уплотняющими катками, и натяжное устройство.Однако они имеют недостаток, заключающийся в том, что движение катков может сопровождаться пробуксовыванием и образованием призмы уплотняемого материала перед катками.Целью изобретения является предотвращение образования призмы уплотняемого материала перед катками,Достигается это тем, что каждый из катков снабжен многоручьевыми барабанами запасовки канатов, расположенными по торцам катка концентрично его оси.На фиг. 1 показан вид уплотнителя сбоку; на фиг. 2 - запасовка канатов; на фиг, 3 - сечение по месту закрепления многоручьевого барабана к рабочему органу - уплотняющему катку.На самоходном шма 2, на которой зя лебедка 3. На ее валах 4 и 5 установлены барабаны 6 и 7 для многоручьевой навивки каната 8. К торцу 9 катка 10 соосно с осью вращения жестко закреплен барабан 11 с ручья ми под многоручьевую навивку каната 8.Верхняя ветвь 12 каната 8 через отклоняющий блок 13 и блок 14 запасована на барабан б, а нижняя ветвь 15 через блок 16 запасована на барабан 7, причем запасовка выполнена та- О ким образом, что обе ветви или навиваются,или сбегают одновременно, Блоки 14 и 16 закреплены на подвижном рычаге 17, связанном с гидроцилиндром 18. Валы 4 и 5 реверсивной лебедки связаны между собой зубчатой 5 парой, передаточное отношение которой (приравенстве диаметров барабанов б и 7) равно отношению Я+г): Я - г), где Я - радиус качения вальца и г - радиус барабана, закрепленного на вальце. Такая кинематиче- О ская связь обеспечивает перекатывание вальца при постоянно натянутых ветвях каната.Уплотнитель снабжен двумя симметричнорасположенными канатами 8, барабанами, блоками и другими элементами привода кат ка, на торцах которого закреплены барабанымногоручьевой навивки канатов.Уплотнение осуществляется при челночномперемещении катка вверх в вн по откосу.При навивке ветвей каната 8 на барабаны 6 О и 7 происходит движение катка вверх. При.чем, верхняя ветвь 12 каната, подтягивая каток, заставляет его проворачиваться относительно своей оси; нижняя ветвь 15 каната навивается на барабан 7, предотвращая произвольное опускание катка (с пробуксовкой) при работе на крутых откосах.При сматывании каната 8 с барабанов 6 икаток двигается вниз по откосу под действием составляющей силы собственного веса, обеспечивающей постоянное натяжение ветвей каната и проворачивание катка.В обоих случаях - и при движении вверх и вниз - перемещение катка по откосу сопровождается принудительным его проворотом относительно собственной оси вращения, предотвращающим призмообразование и сдвиг уплотняемой поверхности.Положение оси катка, а, следовательно, и направление его перемещения относительно продольной оси базовой машины определяется разницей длин свободных участков обоих канатов 8. Длина свободных длин каждого каната регулируется гидроцилиндром 18, шток которого соединен с рычагом 17, снабженным блоками 14 и 16,Благодаря отношению плеч рычага, равному А: а= (Я+г): (К - г), обе ветви 12 и 15 кайата 8 изменяются на величины, исключающие их провисание.Работа уплотнителя предполагается или цикличной или непрерывной.При цикличной работе базовая машина остается неподвижной, а рабочий орган (каток) перемещается вверх - вниз по уплотняемой полосе. После окончания уплотнения полосы самоходное шасси перемещается вдоль осиПредмет изобретения 25 Уплотнитель откосов, содержащий самоходное шасси, на котором смонтированы реверсивная лебедка, соединенная при помощи ка- ЗО натов с уплотняющими катками, и натяжноеустройство, отличающийся тем, что, с целью предотвращения призмообразования уплотняемого материала перед катками, каждый из последних снабжен многоручьевыми З 5 барабанами запасовки канатов, расположенными по торцам катка концентрично его оси. канала на шаг, равный ширине полосы; каток при этом находится в крайнем нижнем положении. Затем производится поворот катка путем изменения длин ветвей каната и передвижение вальца вверх к самоходному шасси.После этого ось катка устанавливается параллельно продольной оси самоходному шасси и производится уплотнение очередной полосы,При непрерывной работе самоходное шасси 1 О перемещается вдоль оси канала с постояннойскоростью. В этом случае ось катка устанавливается под углом к оси самоходного шасси, а при достижении катком крайнего верхнего (нижнего) положения этот угол изменяется на противоположный. Угол сс, под которым устанавливается ось катка относительно оси шасси, зависит от длины Е уплотняемой полосы, ширины В уплотняемой полосы и числа проходов п катка по одному месту:201 дх:ВлЕ479845 иг. Составитель В. Матвеев Редактор М, Васильева Техред Л. Казачкова Корректор В. Брыксин аказ 2801/16ЦНИ ПодписноеР Типог пр. Сапунова, 2 Изд.924гкударствениого комитета по делам изобретений и Москва, Ж, Раушская Тираж 619Совета Мпнистрооткрытийнаб., д. 4/5
