E01B 27/02 — укладка балласта; изготовление балластного слоя; перераспределение балластного материала; машины и инструменты для выполнения этих работ; устройства для разравнивания балластного материала
Ремонтный поезд для железнодорожных мостов
Номер патента: 633970
Опубликовано: 25.11.1978
Авторы: Брик, Гузевич, Сычев, Эдишев
МПК: E01B 27/02
Метки: железнодорожных, мостов, поезд, ремонтный
...загрузочного бункера 7 на выдвижной ленточный транспортер 3. Загрузочный бункер 7примыкает к наклонному транспортирующему полу 9 полувагона 8 уборочной машины, Бункер 6 небольшой емкости расположен над стационарным транспортером 5 на промежуточ 1 гой платформе 2 и предназначен для сыпучих материалов.Ремонтный поезд работает следующим образом.Сцен экскаватора-планировщика 12, путеукладочного крана 1 с выдвинутой стрелой, платформы 2 и полувагонов 8 уборочной машины, загруженных балластом, следует на объект ремонта. 11 ри этом бункер 6 загружен песком, на хозяйственной нлощад 10152025 303540 4550 ке 14 размещены материалы и средства малой механизации, а путеукладочный кранвыполняет функцию локомотива.На объекте ремонта...
Балластная призма железнодорожного пути
Номер патента: 633978
Опубликовано: 25.11.1978
Авторы: Андреев, Афанасьева, Бабицкий, Варызгин, Загуменная, Липкин, Рахлин
МПК: E01B 27/02, E02D 3/12
Метки: балластная, железнодорожного, призма, пути
...жесткость пути и требует предварительного перемешивация щебня с вяжущим. Кроме того, такое вяжущее необходимо разогревать перед смешением со 1 цебнем, однако оцо пожароопасно и не обеспечивает требуемой устойчивости балластной призмы железнодородного пути 1.Наиболее близкой к изобретению по технической сущности и достигаемому результату является балластная призма железнодорожного пути, включающая уплотненную песчаную подушку и уложенный на нее шебеноцный слой с перемычками в местах контакта частиц 1 цебця из связующего материала-блоксополимера тина полистирол (полибутадиен) на основе катиоцактивной водо Красного Знамени научн железнодорожного транспо ИЗМА ЖЕЛЕЗНОДОРОЖНОГО ПУТИ3перемычек. Если сухого вещества латекса, образующего...
Машина для балластировки пути узкоколейной железной дороги
Номер патента: 696084
Опубликовано: 05.11.1979
Авторы: Тращенко, Филиппов, Хотунцев
МПК: E01B 27/02
Метки: балластировки, дороги, железной, пути, узкоколейной
...на планшете 30, ко торое исрользуетоякак база длянастройки шаблона 31 (программа) дляпроизводства автоматической рихтовки, Программа вцпранки пути й про-дольном профиле ипо уровню задается 60шаблонами 32. и 33.Дляработы со слежанщимся и уплотнейным баллаСтомпфи подъемке путийеред рельсовым захватом установленрыхлитель 34. Рыхлитель состоит иэ 65 шарнирно закрепленных на ферме рычагов 35 с режущими элементами 36 наконце, обеспечийающими при движениимашины обрушение поднятого вместе срельсошпальнойрешеткой слежавшегосябалластав межшпальные ящики.Предлагаемой машиной может ныполняться дозировка балласта, подъемпути на балласт, выправка пути вовсех трех"плоскостяхс одновременнойподбивкой; заправка и уплотнениеоткосов балластной...
Машина для срезки и планировкибалластной призмы железнодорожно-го пути
Номер патента: 796293
Опубликовано: 15.01.1981
Авторы: Воронов, Гусев, Плоткин, Чиненов
МПК: E01B 27/02
Метки: железнодорожно-го, планировкибалластной, призмы, пути, срезки
...установлЕнные вертикально, на кото. рых шарнирно закреплены отвалы 4, попарно смещенные ступенчато по продольному профилю и состоящие из симметричных частей 5 и 6, каждая иэ которых шарнирно сочленена с валом 3.Шарнирное сочленение обеих частей отвала с валом 3 выполнено посредством эксцентриковых втулок 7.и 8, установленных в проушинах 9 и 10 отвалов.Передняя часть рамы 1 опирается на опор. ные боковые цапфы тягового трактора, а задняя - на шкворень концевой поперечной бал. ки с катками 11.Передняя и задняя части рамы 1 соединены между собой шарнирно, причем рама 1 снабжена гидроцилиндрами 12, штоки которых соединены с балкой 2.796293 4. для тяги машины одного трактора мощностью порядка 180 л,с. 3Гидроцилиндрами 12 опускают балку 2...
Устройство для подъемки железнодорожного пути на балласт
Номер патента: 855108
Опубликовано: 15.08.1981
Авторы: Гуров, Лебедев, Ровках, Угаров, Хейфец
МПК: E01B 27/02
Метки: балласт, железнодорожного, подъемки, пути
...нитей и захватывают их. Одновременно с этим балластерные рамы 5 с помощью механизма их привода (не показан) переводятся из транспортного положения в, рабочее. Под рельсошпальной решеткой про" тягиваются струнки 15, которые закрепляются между ножами 6. Одновременно с этим с помощью цилиндров 9 устанавливается необходимый зазор О между торцами шпал и кромками ножей 6. Величина зазора О устанавливается в зависимости от вида и состояния бал 08 4ласта. После этого гицроцилиндраи3 рельсовые захваты 4, а с ними ирельсошпальная решетка, вывешиваетсяна заданную высоту, Затем тягачомне показан) все устройство перемещается вдоль железнодорожного пути,во время которого происходит непрерывный процесс подъема рельсошпальнойрешетки, Одновременно с...
Машина для распределения балласта железнодорожного пути
Номер патента: 888826
Опубликовано: 07.12.1981
Автор: Иозеф
МПК: E01B 27/02
Метки: балласта, железнодорожного, пути, распределения
...С помощью этого блока создается возможность управлять каждой направляющей плитой для щебня индивидуально от ее самого 30 низкого до самого высокого положений, причем каждая направляющая йлита для щебня сдвигается и в промежуточных положениях, как, например, показано на фиг.2 для направляющей плиты 23 для щебня в заштрихованном положении.Машина 1 согласно изобретению предоставляет большое количество возможностей использования. 4 чНа фиг,4 схематически показан описанный согласно фиг.2 и 3 плуг 9 с двумя опущенными направляющими плитами 22 и 23 для щебня. Стрелка Г показывает рабочее направление машины. В этом положении щебень, что видно также с помощью маленьких стрелок, подается от середины пути к обеим боковым сторонам.На фиг.5 обе...
Устройство для подъемки железнодорожного пути на балласт
Номер патента: 1025772
Опубликовано: 30.06.1983
Авторы: Батурин, Гуров, Клыков
МПК: E01B 27/02
Метки: балласт, железнодорожного, подъемки, пути
...нлоскос" ти под углом к продольной оси уст.ройства, снабжено регулируемыми упругими элементами, установленными 65 б и балластерными рамамн 5 установлены упругие элементы 13, сила натяжения которых регулируется винтами14. Струнки 15, предназначенные дляразравнивания балластов, закрепленына нощах 6. Ножи 6 имеют рабочиеповерхности 16. Рабочий процесс цо подъемке рельсошпальной решетки и постановке ее на балласт с применением предлагаемого устройства выполняется следующим образом.С помощью подъемных цилиндров 3 захваты 4 из. трансиортиого положения опускаются вниз до соприкосновения с головками рельсовых витей и захватывают их. Одновременно с этим балластерные рамы 5 с помощью механизма их привода не показано) переводятся йз...
Устройство для дозировки балласта
Номер патента: 1030452
Опубликовано: 23.07.1983
Авторы: Андронов, Галушко, Гапеенко, Нечахина, Панчев
МПК: E01B 27/02
...изобретения - расширение функциональных воэможностей путем обеспечения планировки балласта на 2 О пути с железобетонными шпалами.Эта цель достигается тем, что в устройстве для дозировкибалласта, размещенном на хоппер-дозаторе, содержащем среднюю раму с торцовыми . 25 стенками и две наружные рамы, шарнирно связанные со средней, на торцовых стенках с воэможностью перемещения приводом в вертикальной плоскости смонтированы вертикальные подрезные ножи, нижняя кромка которых выполнена по форме профиля верхней поверхности железобетонной шпалы - в зоне между рельсами.На фиг. 1 изображено устройство, вид снизу", на фиг. 2 - то же, в пла-,З неф на фиг. 3 - то же, рабочее положениеУстройство для дозировки путевого балласта, размещаемое...
Устройство для подъемки железнодорожного пути на балласт
Номер патента: 1030453
Опубликовано: 23.07.1983
Авторы: Батурин, Гуров, Егерев, Кутко, Стельмах
МПК: E01B 27/02
Метки: балласт, железнодорожного, подъемки, пути
...высотном регулирова нии сопровождается дополнительными затратами труда.Все это вместе взятое понижает эффективность ра.боты устройства,соответствующими приводами перестановки захватов для рельсов.На фиг. 1 показано устройство общий вид, на фиг. 2 - разрез А-А нафиг. 1; на фиг. 3 - разрез Б-Б наФиг. 1.Устройство для подъемки железнодорожного пути на балласт содержитферму 1, опирающуюся на ходовые тележки 2, подвешенный к ферме подъемный орган 3, состоящий из силовыхцилиндров, штоки 4 которых шарнирносоединены с помощью пальцев с захватами 5 для рельсов, и кареток б, раз.мещенных с обеих сторон Фермы 1 иустановленных с возможностью перемещения в вертикальной плоскости по на.правляюшим 7, закрепленным на ферме 1Каждая из кареток б через...
Поезд для ремонта искусственных сооружений железных дорог
Номер патента: 1044712
Опубликовано: 30.09.1983
Авторы: Белавин, Брик, Гузевич, Капитанов
МПК: E01B 27/02
Метки: дорог, железных, искусственных, поезд, ремонта, сооружений
...продольной оси.При работе контейнера"доватора 15 . , в режиме контейнера-емкости он стро" ф пуется только эа стропольные кольца 26. Иерный строп 28 в этом случае не ставится.Контейнер-цистерна 19 состоит иэ закрытого сосуда 29, имеющего :систему люков. Снизу вдоль сосуда .29 расположена распределительная труба 30, гидравлически связанная 2 4с сосудом и представляющая собойлинейный душ. По отношению к стрелекрана линейный душ располагаетсяперпендикулярно продольной оси.Поезд для ремонта искусственныхсооружений при ремонте гидроизоляции балластных корыт работает следующим образом,На рольганге 3 устанавливают впоследовательности, начиная с платформы крана 1, погруэчик-бульдозер11, порожние контейнеры-дозаторы 15,поддон 16 с подвижной...
Устройство для очистки щебеночного балласта
Номер патента: 1051150
Опубликовано: 30.10.1983
Авторы: Гапеенко, Селиверстов, Финицкий
МПК: E01B 27/02
Метки: балласта, щебеночного
...сзазором одна относительно другой пластин;на которых установлены сопла, соединенные с источником сжатого возауха,На чертеже изображено устройство, об-щий вид.Устройство аля очистки щебеночного балласта содержит шебиеэаборный ор ан 1, транспортер-питатель 2 с механизмами 3 и 4 соответственно изменения скорости движения транспортерной ленты и угла с наклона, делитель 5 потока щебня с механизмом.6 перемещения, очистной 55 грохот 7, механизм 8 перемедзиия грохота вдоль направлякздих 9 с транспор тером 10, аля очищенного щебня, бун 50 2кер 11 для приема загрязнителей н транспортер 12 удаления загрязнителей.Устройство работает слеаукщим обраэом,Щебнеэаборный орган 1 подает ,загрязненный щебеночный балласт на транспортер-питатель 2, снабженный...
Бункер-поезд
Номер патента: 1057699
Опубликовано: 30.11.1983
Авторы: Болдырев, Бро, Глотштейн, Грищенко, Корчиц, Куприй, Лебедев, Лещенко, Марчук, Мачавариани, Паршкин, Пригунов, Хапилин, Чечелашвили
МПК: B65G 21/10, B65G 65/30, E01B 27/02, E21F 13/08 ...
Метки: бункер-поезд
...установлен отвальный конвейер 10, а на нижней - направляющие 11 с крановой тележкой 12. Направляющие 11 снабжены узлами самозахвата 13 головок рельсов звена 14 железнодорожного полотна. Самозахваты 13 выполнены, например, в виде разжимных подпружиненных лап 15 с разводным винтом 16, Концевая секция 7 снабжена кабиной 17 управления, установленной с возможностью выдвигания вверх и в сторону посредством механизма в виде, например, телескопической поворотной колонны 18 с приводами 19 ее вращения и подьема, Колонна 18 прикреплена к угловой части кабины 17. Габариты кабины 17 управления в опущенном нерабочем положении не превышают габарита подвижного состава. В загрузочном бункере 3 головной секции 1 передняя по ходу конвейерной ленты 20...
Машина для обработки балласта железнодорожного пути
Номер патента: 1122233
Опубликовано: 30.10.1984
МПК: E01B 27/02
Метки: балласта, железнодорожного, пути
...устройство для уплотнения балласта установлено на укаэанныхопорах за цепями по направлению работы машины. Кроме того, корпуса указанных цепей жестко соединены междусобой посредством накладок.На фиг.1 схематически изображенамашина для обработки балласта железнодорожного пути, общий вид, нафиг.2 " устройство для планированиябалласта и устройство для его уплот"нения, вид сбоку; на фиг.З - разрезА-А на фиг,2,Машина для обработки балластажелезнодорожного пути содержит установленную на ходовые тележки 1 раму 2. На-раме 2 смонтировано устройство 3 для выемки балласта, состоя112223щее из бесконечной тяговой цепи,которая с помощью направляющих роликов направляется по замкнутой ломаной линии в продольных направляющихцепи, одна из которых...

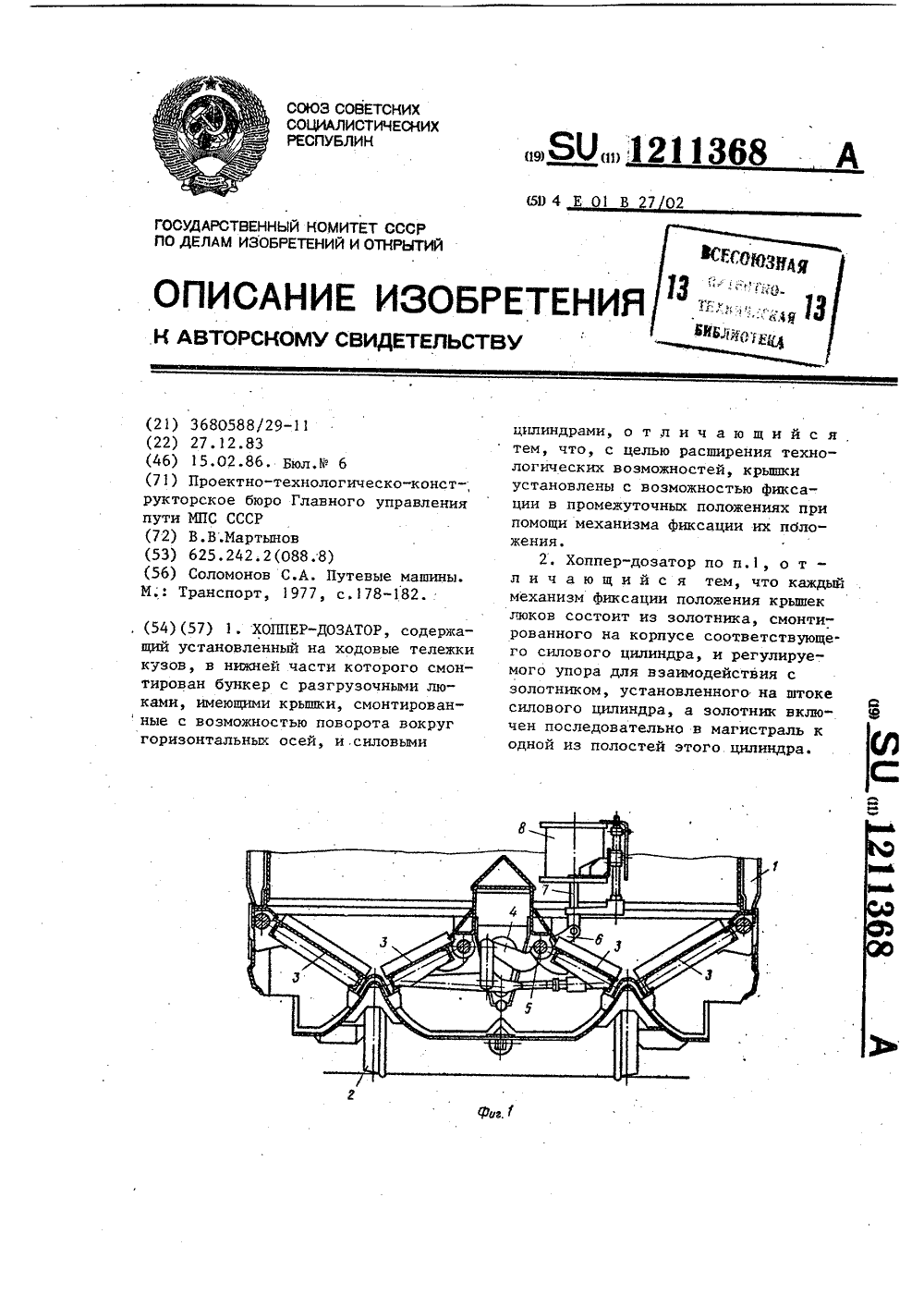

Хоппер-дозатор
Номер патента: 1211368
Опубликовано: 15.02.1986
Автор: Мартынов
МПК: E01B 27/02
Метки: хоппер-дозатор
...повышение технологических возможностей хоппердозатора.На фиг.1 показано взаимодействие внутренних люков хоппер-дозатора с пневмоцилиндрами; на фиг.2 - меха-низм фиксирования положения крышек люков, общий вид: на Фиг,3 - то же, вид сбоку; на фиг.4 - пневмосхема управления указанным механизмом; на фиг.5 - положение крышек лаков при разгрузке балласта внутрь колеи;на Фиг.6 - то же, при разгрузке балласта как внутрь колеи, так и наружу; на Фиг.7 - то же, при разгрузке балласта в зоны расположения рельсов и за торцы шпал.Хоппер-дозатор содержит кузов 1, опирающийся на ходовые тележки 2,В нижней части кузова 1 имеется бункер с разгрузочными люками, имеющими крышки 3, которые посредством системы рычагов 4 соединены с валом 5. Вал 5 рычагом 6...
Устройство для подбора и очистки щебня железнодорожного пути
Номер патента: 1211369
Опубликовано: 15.02.1986
Авторы: Лобанов, Сессаревский, Терехин, Цигельный
МПК: E01B 27/02
Метки: железнодорожного, подбора, пути, щебня
...21 5 10 15 20 25 30 35 40 45 50 устанавливаться в требуемом. для работы устройства положении,. Одним концом жесткая тяга 21 соединяется с планировочным ножом 19, а другим с крылом дозатора путевой машины. Гидроцилиндр 22 предназначен для установки под различным углом к оси пути устройства для подбора и очистки щебня.Устройство работает следующим образом.Во время движения путевой машины с установленным на планировочном ноже 19 устройством для подбора и очистки щебня с помощью подрезного ножа 8 путевой щебень вместе с засорителями с обочины земляного полотна поступает к щеточному ротору 4.Под действием создаваемой при вращении щеточного ротора 4 центробежной силы щебень подается на огибающую ротор поверхность кожуха 3, имеющую отверстие в...
Машина для непрерывной укладки слоя песка между земляным полотном и слоем щебня железнодорожного пути
Номер патента: 1237088
Опубликовано: 07.06.1986
МПК: E01B 27/02
Метки: железнодорожного, земляным, между, непрерывной, песка, полотном, пути, слоем, слоя, укладки, щебня
...или в транспортное средство. На раме 2 перед устройством 3 установлено устройство 7 для разрыхления балласта, состоящее иэ органов 8 рыхления, соединенных с приводом 9 вибрации и приводом 10 перестановки их по высоте. В передней части уст ройства 3 установлены вертикальные направляющие пластины 11 для балласта, На раме 2 также смонтированы до-, полнительный ленточный транспортер 12 для подачи песка и расположенный 40 под ним дополнительный ленточный транспортер 13 для подачи щебня, На примыкающей к машине платформе 14 установлены бункер 5 для песка и размещенный за ним ло направлению ра боты машины бункер 16 для щебня. Бункеры 15 и 16 расположены соответственно над приемными концами дополнительного ленточного транспортера 12 для йодачи...
Рабочий орган для подгребания балласта под вывешенную путевую решетку
Номер патента: 1255668
Опубликовано: 07.09.1986
Авторы: Ашихмин, Гучков, Егерев, Яльцев
МПК: E01B 27/02
Метки: балласта, вывешенную, орган, подгребания, путевую, рабочий, решетку
...14, атакже тяг 15 прикреплены упоры 16для взаимодействия с торцами шпалы17. Каждый упор 16 установлен с возможностью перемещения относительнолопаток 2,Рабочий орган работает следующимобразом.Путевая машина перемещается нашаг подъемки для постановки пути намаячные шпалы. Путевая решетка в заданном месте поднимается на проектную отметку. В это время осуществляется подача рабочей жидкости: в гидроцилиндры 5, которые осуществляют поворот кронштейнов 1. Клиновидные лопатки 2 заводят балласт под концыподнятых шпал 17, За счет сопротивления балласта в начальный момент движения серповидные лопатки 11 и 12полностью раскрыты и захватывают значительный объем балласта. После эахо 55668 2да рабочих лопаток 2 нод концы шпал 17 упоры 16 начинают...
Хоппер-дозатор
Номер патента: 1341316
Опубликовано: 30.09.1987
МПК: E01B 27/02
Метки: хоппер-дозатор
...3. На наклонных стенках 4 полувагона установленынаправляющие 5. Внутри полувагона 2 Оразмещены две криволинейные шарнирносоединенные между собой жалюзи 6,нижние концы которых могут перемещаться по направляющим 5, Верхниеконцы жалюзи шарнирно соединены между собой с помощью продольной оси 7.На нижних концах жалюзи 6 смонтированы полуоси 8, на концах которых установлень( ролики 9 размещенные н направляющих 5. Направляющие и роликизащищены защитными элементами 1 О.На концах подвижной оси 7 установлены дна блока 11. На одном из них закреплен конец каната 12, а на другом - конец каната 13. Вторые концыэтих канатов, один из которых установлен внизу, а второй вверху, черезсистему блоков на кузове полувагонанаправлены наружу, под торцовую...
Рабочий орган для уплотнения балласта железнодорожного пути
Номер патента: 1467129
Опубликовано: 23.03.1989
Авторы: Гапеенко, Давыдов, Константинов
МПК: E01B 27/02, E01B 27/18
Метки: балласта, железнодорожного, орган, пути, рабочий, уплотнения
...паза 7, а нижняя частьподкрылка - ниже паза 7. Каждый подкрылок 9 расположен за соответствующим пазом 7, На внешней стороне корпуса 2 закреплены кронштейны 8, раэмещенные за соответствующим пазом 7. На кронштейнах 8 посредством вертикальньщ осей шарнирно закреплены подкрылки 9. В рабочем положении подкрылок 9 фиксируется относительно корпуса. 2 цепью (не показана). Уголмежду корпусом 2 и покрылком 9 составляет, например 25-30Рабочий орган работает следующим образом.В месте зарядки рабочий орган для уплотнения балласта переводится в рабочее положение, Включаются вибра" торы 3, которые соединены с источником энергии на машине. Рабочий орган начинает двигаться вдоль пути в направлении стрелки Ч, Носовая секция корпуса 2 рассекает объем...
Устройство для распределения балласта железнодорожного пути
Номер патента: 1525241
Опубликовано: 30.11.1989
Автор: Ищенко
МПК: E01B 27/02
Метки: балласта, железнодорожного, пути, распределения
...является прицепной единицей ирдботлет в сцепе с какой-либо базовойилпНцой от цее получает рабочуо среду для силовых цилиндров и энергоснабжение,Устройство может работать в трехрежимах: при излишках балласта внутриколеи и недостатке его по концамшпал, цри излишнем балласте по коццам и недостатке в середине и при неравномерной выгрузке балласта, когдатребуется его перераспределецие,Режим 1. При излишках балластавцутри колеи и Недостатке его по концам шпал.Прибьв ца место работы, с помощью снловьх цилиндров 14 опускдот туцц,. - лсобрлзцые плиты 3 цд шпаль 7,ускдют лктивцые шетки 15 цкцндрдми 16,отводятся на нужную вел;чину боковые плуги 9 и опускаются нд шпалы цилицд) лп 10, включается нращецие дктипцых егок з и винтсых коцвеисроВ ) 1,...
Машина для распределения балласта железнодорожного пути
Номер патента: 1532634
Опубликовано: 30.12.1989
Автор: Смирнов
МПК: E01B 27/02
Метки: балласта, железнодорожного, пути, распределения
...машиниста проИзводится управление рабочими органа-, ми, т.е. устанавливаются в рабочее положение туннелеобразные плиты 10, отвалы 11 и 12 и боковые плуги 6.После этого они опускаются на балласт и осуществляется требуемая операция. При изменении направления движения машины плуги 6 и туннелеобразные плиты 10 поднимаются, производится перестановка, крыльев 4 и плугов 6 иэ кабины машиниста для проведения операций,при движении машины в обратном направлении.Поворачивая крылья 4 и устанавливая в одну линию с ними отвалы 11 и 12, обеспечивают снижение сопротивлению перемещения балласта относительнокрыльев 4 и отвалов 11 и 12, что позволяет осуществлять операции по перераспределению балласта с меньшимизатратами мощности. Возможность...
Машина для распределения балласта железнодорожного пути
Номер патента: 1550021
Опубликовано: 15.03.1990
Авторы: Гусев, Козлов, Константинов
МПК: E01B 27/02
Метки: балласта, железнодорожного, пути, распределения
...плуга,имеющей радиус.В;В - радиус окружности, равный расстоянию между осью вращения опоры иосью железнодорожного пути;а - величина, соответствующая рас 30стоянию от внутренней части туннелеобразной плиты до оси вращения опоры.Причем крайние точки плугов 21 приповороте кронштейнов 17 в горизонтальной плоскости перемещаются по окруж 35ности радиуса В,Ь своих; крайних положениях плуги21 упираются в неподвижно закреплен -ные на плитах 12 крылья 22, образуяс ними прямую линию, На"крыльях 22 свозможностью поворота вокруг осей 3установлены подкрылки 24.Ферма 15 приводом 25 поднимаетсяв транспортное положение,Машина работает следующим образом, 45Приводом 25 ферма 15, несущая плиты 12 и плуги 21, опускается в рабочее положение,Для выполнения...
Машина для распределения балласта железнодорожного пути
Номер патента: 1567715
Опубликовано: 30.05.1990
Авторы: Голубятников, Гусев, Козлов, Константинов
МПК: E01B 27/02
Метки: балласта, железнодорожного, пути, распределения
...а) машина выполняет операциюпо перемещению балласта с междупутьяи откоса внутрь колеи.1Для этого планировщики 16 откосаопускаются, при этом щиты 10 и 11опущены, Балки 9 образуют внутреннийугол. Работа продолжается и при перемещении балласта из середины колеина откос и междупутье (фиг.4 б). Балки 9 поворачиваются, образуя наружный 4 Оугол, при этом планировщики 16 откосов, щиты 10 и 11 опущены,При перемещении балласта с откоса на междупутье (фиг4 в) балки 9образуют прямую линию с планировщиками 16 откосов, щиты 10 и 11 опущеныеПеремещение балласта в центр колеи, с откоса и междупутья (фиг,4 г)осуществляется в том случае, когдабалки 9 образуют внутренний угол,Планировщики 16 откосов и щиты 11опущены, а щиты 10 подняты,Перемещение...
Машина для распределения и профилирования балласта железнодорожного пути
Номер патента: 1584756
Опубликовано: 07.08.1990
Автор: Йозеф
МПК: E01B 27/02
Метки: балласта, железнодорожного, профилирования, пути, распределения
...отвал повернут вперед по направлению работы машины, а второй -назад (Фиг.5). Таким образом, балласт перераспределяется с левой стороны балластной призмы на правую, Излишки балласта через щит 9 подаютсяна конвейер 11, который ссыпает ихтакже на правую сторону балластнойпризмы, Центральные отвалы 8 расположены параллельно продольной осимашины, боковые отвалы 8 направленывперед (Фиг.6), При этом балластподается с боковых сторон пути в зоныпересечения рельсов и шпал, Излишкибалласта конвейером 11 подаются вту или другую сторону пути. Центральные отвалы 8 прижаты к .щиту 9, абоковые отваль 1 8 направлены вперед,При этом балласт равномерно распределяется по всей длине шпальных ящиков(Ф;и .7). Центральные отвалы 8 установлень под углом друг к...
Способ закрепления песков
Номер патента: 1616944
Опубликовано: 30.12.1990
Авторы: Еременко, Лачко, Нурыев, Осацкий, Сапожников, Трущелева
МПК: C04B 26/26, C09K 17/00, E01B 27/02, E01C 7/36 ...
Метки: закрепления, песков
...создаваемого покрытия.Согласно изобретению на поверхностьзакрепляемого песка, имеющего температуру не ниже 50 С, наносят 4 -67-ный воднй раствор сульфата алюминия в дозе 1,27 кг/м, а затемсмесь, содержащую, мас.7.: кубовыеостатки синтетических жирных кислот80 - 90 и смесь нефтепродуктов отработанных остальное, предварительно нагретую до температуры 100 -110 С в дозе 1,91 - 2,54 кг/м2 табл.+21 57,6 25,4 48,0 46,7 45,3 44,5 100100 90 10 85 5 80 20 70 30 1 2 3 4 5 6 0,921 Табпица 2 атациоюне свойства Оась СНО и Температура по- веркности пескааС Сносов Дотаснесикг/и Содерзадкев вод"нон ра-створе До один ив разул. ехани скал рочноКОСКК смс Зе ИввестамйПредлагал"вйи 1,г 7 го во 1 оо 127 15 85 105 1,27 10 90 11 О 1,27 ЗО 70 90 г 7,2...
Устройство для распределения балласта железнодорожного пути
Номер патента: 1641920
Опубликовано: 15.04.1991
Авторы: Кудрявцев, Савельев, Тучинский
МПК: E01B 27/02
Метки: балласта, железнодорожного, пути, распределения
...3) для придания устойчивого положе 15 ния отвалу в поперечном направлении.Механизм изменения угла резанияпредставляет собой две наклонные тяги 18 переменной длины, шарнирно соединенные с толкающими брусьями 14 и отвалом.20 На раме 2 выполнены дополнительные узлы19 крепления шарниров 11 соединения отвала с рамой (фиг. 2) или на частях 9 центральной секции 3 выполнены дополнительные узлы 20 крепления шарниров тяги 25 16 (фиг. 3), Это сделано для того, чтобы шарниры с вертикальными осями 5 находились над рельсами прои смене колеи железнодорожного пути. Тяги 7, соединяющие раму 2 с секциями 4, могут переставляться вдоль 30 рамы 2 (фиг. 2, один из вариантов крепленияпоказан штрихпунктирной линией), Поперечная тяга 16, соединяющая части 9...
Машина для распределения и профилирования щебеночного балласта железнодорожного пути
Номер патента: 1685266
Опубликовано: 15.10.1991
Автор: Йозеф
МПК: E01B 27/02
Метки: балласта, железнодорожного, профилирования, пути, распределения, щебеночного
...30 вертикального перемещения щеток 25 и 26.Отвалы 16 имеот приводы 38, выполненные в виде гидроцилиндров поворота отвалов 16 в необходимое рабочее положение фиг, 4, 5 и 9), Согласно фиг, 9 отвалы 16 приводами 38 могут устанавливаться так, что образуют в плане Ч-образный плуг как в рабочем направлении по стрелке Б, так и навстречу этому направлению, Щетка 25 при этом установлена с одной стороны отвалов 16, а щетка 26 - с другой их стороны. При выполнении устройства для перераспределения балласта согласно фиг. 9 машина может работать в обоих направлениях,Машина работает следующим образом.После прибытия машины к месту производства работ по перераспределению и планировке балласта щетки 25 и 26 приводами 30), а также устройство для...
Планировщик откосов железнодорожного пути
Номер патента: 1708979
Опубликовано: 30.01.1992
Авторы: Жумай, Ивашко, Карабанов, Недорчук, Ралков, Хомяков
МПК: E01B 27/02
Метки: железнодорожного, откосов, планировщик, пути
...участков пути. Планировщик откосов железнодорожного пути монтируется на железнодорожной платформе 1. сцепленной с тяговой единицей. На платформе 1 смонтирована с возможностью поворота приводами вокруг вертикальной и горизонтальной осей стрела 5, с которой шарнирно соединена рукоять 10, несущая отвал 13. Стрела 5 и рукоять 1 О имеют приводы управления их положением, образованные гидроцилиндрами 7, 9 и 12 и приводом поворота опорно-поворотного круга, на котором установлена стрела 5, Отвал 13 или рукоять 10 соединены с платформой 1 гибкой тягой 14. 2 з,п,ф-лы, 4 ил,Составитель А,ПетрухинТехред М.Моргентал Коррект Тираж Подписное И Государственного комитета по изобретениям и открытиям при ГКНТ. СССР 113035, Москва, Ж, Раушская наб.,...
Рабочий орган для распределения балласта железнодорожного пути
Номер патента: 1710632
Опубликовано: 07.02.1992
Авторы: Акимова, Кудрявцев, Недорчук, Николаев, Савельев, Тучинский
МПК: E01B 27/02
Метки: балласта, железнодорожного, орган, пути, рабочий, распределения
...органами для перемещения балласта, которые представляют собой, например, винтовые конвейеры 9, установленными наклонно в вертикальной плоскости на частях 1 и 2 отвала в направлении снизу вверх от продольной плоскости симметрии рабочего органа, через которую проходит ось шарнира 3 (фиг.3),Устройство для перераспределения балласта может состоять из четырех конвейеров 9 (фиг.4), расположенных зеркально симметрично относительно продольной плоскости оси симметрии рабочего органа, при атом конвейеры 9 попарно направлены снизу вверх навстречу друг другу, а оси конвейеров 9 пересекаются в точках О, приработе рабочего органа располагаемых надрельсами 8 железнодорожного пути.Орган для перемещения балласта может состоять из скребковых...
Машина для перераспределения щебня балластной призмы железнодорожного пути
Номер патента: 1777615
Опубликовано: 23.11.1992
МПК: E01B 27/02
Метки: балластной, железнодорожного, перераспределения, призмы, пути, щебня
...кабина 8 оператора. Под рамой 1 смонтированы планировщики 9 и 10 щебня, Планировщики 9 могут устанавливаться в боковом направлении под угла ми от 0 до 45 при помощи приводов их установки. Планировщики 9 и 10 . расположены между тележками и установ лены с возможностью перестановки приводами в вертикальной плоскости, Подборщик щебня устанавливается в рабоче или транспортное положения приводом 11. На днище бункера 7 установлен ленточный конвейер 12 для транспортирования щебня вдоль машины. Под выгрузочным концом конвейера 12 на раме 1 смонтирован разгрузочный желоб 13 с разгрузочными отверстиями.Приводом 14 конвейер 12 перемещается в направлении стрелки А. В кабине 8 смонтиро, ван пульт 15 управления. В машине (фиг. 3) на днище...
