Даниленко

Номер патента: 831125

Опубликовано: 23.05.1981

Авторы: Герак, Гуменюк, Даниленко, Зенченко, Шмитд

МПК: A61H 23/00

Метки: терапевтическийаппарат, ультразвуковой

...металлизация отсутствует,обеспечивает разрыв электрической связи меж-ду кольцом 13 и кругом 14, Кольцо 13 исторона 12 служат для подачи напряжениявысокочастотных колебаний, Круг 14 являетсявыходной клеммой пьезоэлемента.Работает аппарат следующим образом,Высокочастотные колебания установленнойчастоты (880, 2640 кГц) с задающего генератора 1 через схему 2 дискретной регулировкимощности поступают в усилитель 4 мощностии далее в излучатель 5, где, преобразуясь вультразвуковые колебания, оказывают лечебныйэффект, Реле 7 времени обеспечивает автоматическое выключение генератора по истеченииустановленной экспозиции и вьщает сигнална включение звукового сигнализатора 6, модулятор 3 обеспечивает включение импульсногорежима,При проверке...

Номер патента: 819530

Опубликовано: 07.04.1981

Авторы: Даниленко, Латышев, Орлов, Пытченко

МПК: F25B 43/02

Метки: маслоотделитель, отделениямасла, хлад-агента

...При прохождении смеси через Фильтрующий элемент 4 частицы масла агрегируют на материале элемента, а величины и направления скоростей потоков смеси, масла и хладагента резко изме. - няют при прохождении извилистых каналов фильтрующего элемента для лучшей агрегации частиц всех размеров, Масло, агрегированное на поверхности материала фильтрующего элемента 4 под действием капилляр- ных сил и перепада давления в поло-.стях вне и внутри труб 7 направляют внутрь капиллярно-пористых труб 7. При этом перепад давления поддерижвают регулированием уровней масла в камере б и жидкой смеси в ресивере 15, а также поддержанием давления пара над маслом, равного давлению насыщенного пара смеси масла и хладагента при температуре ее поступления в...

Номер патента: 818566

Опубликовано: 07.04.1981

Авторы: Балковой, Даниленко, Зеликов, Прусов

МПК: A01J 7/00

Метки: вымени, животныхс, машинногодоения, молока, обнаружения, обратнымтоком, полость, проникновениямикроорганизмов, процессе, сфинктерсоска

...возможного проникновения микроорганизма-индикатора в полость вымени животного через сфинктер с обратным током молока устанавливается путем его обнаружения в пробах молока, взятых из каждой четверти по окончании доения,Реализация способа осуществляется следующим образом. Во время доения к молочной трубке доильного стакана через шланг подсоединяется сосуд с жидкостью (моло818568 Составитель В, Романова Редактор О, Иванова Корректоры: В. Нам и А, Галахова Техред О. Тюрина Заказ 521/5 Изд, Мо 2 б 4 Тираж 712 Подписное НПО Поиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Типография, пр, Сапунова, 2 ком), содержащей микроорганизм-индикатор с концентрацией 10 и более микроорганизмов...

Номер патента: 814457

Опубликовано: 23.03.1981

Авторы: Бунтовский, Даниленко, Казинцев, Михайлов, Рыскин

МПК: B02C 19/00

Метки: измельчения

...патрубком камера снабжена решеткой, перекрывакщей ее сечение, расположенной на расстоянии, равном 0,8-20 от загрузочного патрубка, а камера установлена под углом к горизонту, определяемым по Формуле814457 фра ЗИф Для предотвращении переизмельчения материала и увеличения производительности в нижней части камерывыполнен сливной осевой патрубок.На фиг.1 изображено устройство,общий вид, на фиг.2 - камера со сливным патрубком.Устройство состоит из неподвижнойкамеры 1, расположенной под углом, кгоризонту, который обеспечивает равномерное распределение шаров в камере,внижней части которой расположен тангенциальный патрубок исходного питания 2,а в верхней части - разгрузочный патрубок З,перед которым установлена решетка4, внутри камеры...

Номер патента: 810504

Опубликовано: 07.03.1981

Авторы: Грядунов, Даниленко, Иващенко, Кроник, Очкур, Стреленко, Федоров, Цвердлин

МПК: B29B 13/02, B29C 31/00, B29C 44/50 ...

Метки: газа, дляпереработки, подачи, термопластов, узел, устройства

...пучок цилиндрических элементов, сложенныхвдоль ооразующих, согласно изобретению,отверстие каждой оболочки имеет по меньшей мере два расположенных под тупымуглом друг к другу участка. Цилиндрические элементы могут быть выполнены в виде стеклянных нитей,Изобретение поясняется чертежами, гдена фиг. 1 показан общий вид узла подачигаза устройства для переработки термопластов; на фиг, 2 - разрез А-Л фиг. 1; нафиг. 3 - разрез Б-Б фиг, 2.Узел подачи газа устройства для перера.ботки термопластов содержит камеру 1 сотверстием 2 для соединения ее со средствами, например баллоном и насосом (на 15чертежах не показаны), для подачи газапод давлением и капиллярные трубки, выполненные каждая в виде оболочки 3 с отверстием 4, имеющим по меньшей мере...

Номер патента: 809641

Опубликовано: 28.02.1981

Авторы: Даниленко, Плаксиенко, Хомчук

МПК: H04L 27/14

Метки: детектирования, сигналовдвойной, телеграфии, частотной

...обратными свяэя-р ми 4, разделительные Фильтры 5-8, амплитудные дискриминаторы 9 и 10, блоки измерения дисперсии огибающей сигнала 11-13, дешифратор.14 и пороговые каскады 15 и 16. 15Устройство для детектирования сигналов двойной частотной телеграфии работает следующим .образом.Полосовой фильтр 2 настроен на две частоты манипуляции Й и Е, а поло- совой фильтр 1 3 - на частоты манипуля ции Й 3 и Й 4. Пусть на входы Фильтров 2 и 3 поступает радиоимпульс с частотой заполнения Е . В фильтре 3 возникает манипулятивная помеха, которая не должна проходить на выход двухка нального амплитудного дискриминатора с перекрестными обратными связями 4 в результате того, что один его канал дожен закрываться сигналом в другом канале, Однако увеличение...

Номер патента: 809636

Опубликовано: 28.02.1981

Авторы: Даниленко, Левашев, Плаксиенко, Соколов

МПК: H04L 25/08

Метки: импульсныхсигналов

...3.Напряжение порога поступает на вход вычитателя 5 (вход уменыааемого). На другой вход вычитателя 5 (вход вычитаемого) поступает напряжение с выхода интегратора 9 канала сигнала. С выхода вычитателя 5 напряжение подается на ограничитель б, с выхода809 б 36 ющая собой зависимость длительности подавляемых превышений одного процесса другим от их относительной разности, устанавливается в соответствии с выявленными статическими закономерностями взаимных превышений сравниваемых процессов.Предлагаемое устройство имеет высокую помехоустойчивость. 10 Формула изобретения Устройство обработки импульсныхсигналов с неизвестной начальной фазой и длительностью, содержащее 15 последовательно соединенные фильтри детектор, а также блок сравнения,...

Номер патента: 808723

Опубликовано: 28.02.1981

Авторы: Даниленко, Зимонин, Левин, Тишков

МПК: F15B 21/12

Метки: автоколебательный, вибратор

...в виде камеры 9 обратного хода, образованной сердечником 4 и верхней стенкой 3, Площадь камеры 9 обратного хода больше площади камеры 7. Между сердечником 4 и верхней стенкой 3 установлен демпфирующий элемент 10. Сжатый воздух808723 4Данное визобретение позволяет повыссить КПД и надежность автоколебательноговибратора,При подаче сжатого воздуха в камеру 7 давление в последней возрастает, при этом эластичная мембрана 6, сердечник 4 и клапан 5 перемещаются вверх в сторону верхней стенки 3, сообшая споследней импульс. В момент соприкосновения сердечника 4 через демпфируюший элемент 10 с верхней стенкой 3 образуется камера 9 обратного хода, а клапан 5 отрывается от нижней стенки 1, сообщая камеру 7 через выпускное отверстие 8 с камерой 9...

Номер патента: 808526

Опубликовано: 28.02.1981

Автор: Даниленко

МПК: C10J 3/40

Метки: газогенератора, золыиз, разгрузки, сланцевого

...разогнуты в разные стороны. Такое выполнение устпечивает равномерную ивыгрузку золы.На фиг.1 изображе о, продольный разрез; нто же, вид в плане; аэрез А-А на фиг.2.Устройство для разгрузки эолы из сланцевого генератора включает горизонтальную раму 1 и закреплен- . ные на ней желоба 2, Желоба 2 установлены на опорах 3, расположенных под ними. Желоба 2 снабжены рыхлителями 4, выполненными в виде пилы, зубья которой разогнуты в разные стороны.Сланцевая зола располагается на раме 1. Сбрасывание эолы осуществляют путем сообщения желобам 2 возвратно-поступательного перемещения. Зольные агломераты разрушаются рыхлителями 4Предлагаемое устройство обеспечивает надежную работу, так как опоры желобов расположены под желобами, т.е. защищены от...

Номер патента: 806787

Опубликовано: 23.02.1981

Авторы: Даниленко, Занин, Заспенко, Зозуля, Коваленко, Курковский, Шварцбурд, Юрченко, Яцуба

МПК: C25D 7/06

Метки: обработкипроката, электролитной

...способны пропускать сшивку (сварку) концов обрабатываемых полос. Для эффективной концентрации электрического поля в зону обработки в устройстве предусмотрены профилированные электроды 2 (фиг. 4) . Предлагаемое устройство работает следующим образом. В зависимости от вида обработки и желаемой степени очистки изделия выбирают форму электродов 2 типа фиг. 4, 5, 6. Электроды 2 удаляют от обрабатываемого изделия на заданное расстояние Ьу Ьау или Ъ при помощи механизмов 5. Плоский прокат пропускают через токоподводящие ролики 4 и дно 11 ванны 1. Например, очистку полосы ведут в катодиом режиме, К токоподводящим роликам 4 подключают отрицательный полюс источника питания, который имеет регулировку напряжения 48 - 114 В, Положительный.полюс...

Номер патента: 802807

Опубликовано: 07.02.1981

Авторы: Бритякова, Даниленко, Запорожец, Пятак, Степунин, Хабленко

МПК: G01G 19/28

Метки: контрольно-ве-coboe, пневматическое

...а выходное отверстие сопланаправлено в сторону, противоположнуюрасположению весовой платформы 1. Между соплами 7 и 8 расположены усилительдавления 11 и измерительный прибор (манометр) 12.В нижней части корпуса 4 для ограничения опускания поршня 3 установленыупоры 13, Благодаря этому образуетсяподпоршневая полость 14, К последнейподключен регулятор давления 15 с изиерительным прибором (манометром) 16,На внутренней стенке корпуса выполненыкольцевые выточки 17 и каналы 18, посредством которых внутренняя полостькорпуса 4 сообщена с атмосферой, и кольцевые выточки 19 с каналами 20, соединяющие эту полость с источником давления (не показан)Б верхней части корпуса находитсярегулируемый упор 21 для ограничениядвижения поршня 3 вверх,Устройство...

Номер патента: 801302

Опубликовано: 30.01.1981

Авторы: Даниленко, Плаксиенко, Хомчук

МПК: H04L 27/22

Метки: дву-кратной, приема, сигналов, телеграфии, фазовой

...сумматор, регулятор уровня сигнала, фильтр и квадратичный детектор подключены к соответствующим блокам вычитания, выход регулятора уровня сигнала каждого фазового детектора дополнительно через детектор огибающей сигнала соединен с вторым входом регулятора уровня того же Фазового детектора, причем выход синхронного гетеродина подключен к фазоинвертору первого фазового детектора, а выход Фазовращателя подключен к входу Фазоинвер тора второго фазового детектора, при этом вторые входы сумматоров объединены и являются входом устройства, . введен блок измерения дисперсии огибающей входного сигнала, а в каждый 2 О фазовый детектор введены два регулируемых усилителя, к;первым входам . которых подключены выходы детекторов огибающей, при этом...

Номер патента: 799979

Опубликовано: 30.01.1981

Авторы: Даниленко, Запорожец

МПК: B60N 1/02

Метки: гидропневматическая, подвескасиденья, средства, транспортного

...клапана 18 с каналом 19 питания, а посредством канала 20 спневматической камерой 9 аккумулятора 4.Мембранный блок 13 содержит жесткий центр, выполненный в ниде полого стержня 21, открытого в сторонувыходной камеры 15 и опирающегосяоткрытым концом на клапан 18, приэтом внутренняя полость стержня сообщена.с атмосферой посредством отверстия 22.Гидроцилиндр 1 связан с устройством 23 для предварительного регулирования уровня сиденья 3.Устройство работает следующимобразом,Первоначально уровень сиденьярегулируют путем изменения объемажидкости в гидроцилиндре 1 посредством устройства 23.При плавном изменении нагрузки насиденье 3 (например при посадке водителя) поршень 2, опускаясь вниз,вытесняет жидкость иэ гидроцилиндра1 по каналу 10 в...

Номер патента: 799760

Опубликовано: 30.01.1981

Авторы: Даниленко, Забарский, Зимникова, Колотилин, Носенко

МПК: A61K 33/44

Метки: адсорбирующее, средство

...цель достигается тем, что адсорбирующее средство в качестве наполнителя содержит белую глину при следующем соотношении компонентов, вес. ВНатрий-карбоксиметилцеллюлоза(На-КМЦ) 1,5-2,0Белая гАктивируголь Приготавливается адсорбирующеесредство следующим образом.Для получения гранул препаратасмеситель загружают 40 кг активированного угля н при перемешиванииприливают взвесь белой глины 9,2 кв 10 л воды и 0,8 кг Ба-КМЦ, предварительно растворенной в 40 л воды.В случае необходимости (для образования мелкозернистых гранул) в смеситель при перемешивании добавляют 5-10 л воды, Влажные гранулы сушат при 60-65 фС до остаточной влажности 30-32Массу гранулируют на грануляторе с сеткой, имеющей диаметр от- О верстий 2 мм, и сушат до...

Номер патента: 797758

Опубликовано: 23.01.1981

Авторы: Даниленко, Кургузов, Матусяк, Мельников, Петушинский, Погодина, Самсонов

МПК: B01J 19/00

Метки: аппарат, гидро-лиза, непрерывного, растительного, сырья

...среднего диаметра к высоте которого составляет 1:3,5. В верхней части конуса установлен патрубок 4 для подачи пара на уплотнение сырья, в нижней части конус снабжен коническим переходом 5, которым он соединен с нижележащей секцией 2. Секции 2 и 3, образующие соответственно зону парового (фурфурольного) гидролиза и зону гексозного перколяционного гидролиза, соединены друг с другом коническим переходом б, В нижней секции 3 расположены штуцеры 7 для 3 3,325 1,388 0,16 5 4,725 1,43 0,16 6 6,12 1,452 0 6 Как видно из таблицы, конус с соотношением среднего диаметра к высоте 1:3,5 обеспечивает оптимальную скорость перемещения сырья и вре 5 мя пребывания сырья в зоне, которое должно составлять не более 0,2 ч, во избежание преждевременного...

Номер патента: 796476

Опубликовано: 15.01.1981

Автор: Даниленко

МПК: F15C 3/14

Метки: давления, дискретный, пневматическийусилитель

...с атмосферой, не оказывает существенного влияния на работу усилителя, так как полезный сигнал стабилен во времениПри поступлении во входной канал б случайного, как правило маломощного сигнала часть его поступает в атмосферу через канал 8, а остальная часть, которая достигает входной камеры, не обладает достаточной мощностью для перемещения мембраны 2. При прекращении подачи сигнала во входную камеру происходит быстрое срабатывание чувствительного элемента (мембраны 2 с заслонкой 3),48 Тираж 760ВНИИПИ Государственн по делам изобретен113035, 34 осква, Жв результате чего время срабатывания усилителя сокращается в 2-2,5раза. Формула изобретенияУ Дискретный пневматический усилитель давления, содержащий корпус,в котором установлен...

Номер патента: 795943

Опубликовано: 15.01.1981

Авторы: Даниленко, Кресов, Полтаев, Ринг

МПК: B25J 17/00

Метки: гидромеханический, шарнир

...25На фиг.1 изображен гидромеханический шарнир, продольный разрез;на фиг.2 - разрез А-А на фиг.1.Гндромеханический шарнир манипулятора содержит ведущее звено 1,со единенное с корпусом 2 моментного гидроцилнндра, лопасть 3 с колесом 4, находящимся в зацеплении с колесом 5, установленном. на валу б, жестко связанном с ведомым звеном 7 манипулятора. Моментный гидроцилиндр закрыт крышкой 8, одетой на вал б. Рабочие лопасти моментного гидроцилиндра образует перегородка 9 с каналами 10 подвода гидросмеси.Взаимный поворот звеньев 1 и 7 манипулятора осуществляется следующим образоМ,При подаче гидросмеси в одну иэрабочих полостей моментного гидроцнлиндра, лопасть 3 через зубчатыеколеса 4 и 5 поворачивает вал б, авместе с ним - звено 7...

Номер патента: 794391

Опубликовано: 07.01.1981

Авторы: Даниленко, Запорожец, Степунин

МПК: G01G 13/28

Метки: весовоеустройство, пневматическое

...сообщена с полостью 8, а камера 14 трубкой 16 - с полостью сопла 5. Один конец трубки 16расположен в полости сопла 5 и направленв сторону регулятора б давления,В корпусе 3 выполнены каналы 17, а паего внутренней стенке - кольцевыс выточки 18, посредством которых внутренняя полость корпуса 3 соединена с источникомпитания. Поршень 2 расположен в корпусе 3 с зазором для образования воздушногоподшипника, В верхней части корпуса 3установлен регулируемый упор 19 для ограничения движения поршня 2 вверх.Устройство работает следующим образом.При включении источников питания воздух поступает по каналам 17 и кольцевымвыточкам 18 в зазор между корпусом 3 ипоршнем 2, образуя при этом воздушныйподшипник, в котором поршень 2 центрируется относительно...

Номер патента: 793897

Опубликовано: 07.01.1981

Авторы: Даниленко, Запорожец, Иванов, Назаров, Пейков, Седач

МПК: B65G 47/68

Метки: передачи, ступенчатойформы, транспортировкии

...и выдачи изделий 3. Приспособление 3 выполнено в виде ряда сопел 4, 5 и 6 для подачи сжатого воздуха и793897 аказ 209/6 Изд. ЛЪ 15 ираж 842 1 ПО По одписноо Типография, пр. Сапунова,соответствующих им вакуумных захватов7, 8 и 9. При этом сопла 4, 5 и 6 установлены вдоль ножа 2 вибротранспортера 1со стороны расположения изделий 10 наноже 2, а вакуумные захваты 7, 8 и 9 - по 5другую сторону ножа 2 напротив сопел 4,5 и 6.Вакуумные захваты 7, 8 и 9 содержат каналы 11, 12 и 13 для приема изделий.До подачи изделий 10 по вибротранспортеру 1 сопла 4, 5 и 6 и вакуумные захваты7, 8 и 9 приспособления для раздельногосъема и выдачи изделий 3 работают в режиме ожидания, т, е, на сопла 4, 5 и 6подается сжатый воздух, а на захваты 7, 158 и 9 -...

Номер патента: 793697

Опубликовано: 07.01.1981

Авторы: Баптизманский, Губа, Даниленко, Зданевич, Коновалов, Кориновский, Кушнир, Лавренко, Староселецкий, Яковлев

МПК: B22D 7/06

Метки: изложница, колесных, слитков

...этой части равна высоте применяемого вкладыша. Волнистая средняя часть 2 занимает 65 - 85 О/О всей внутренней поверхности изложницы, Такая конфигурация изложницы предотвращает образование горячих трещин на слитке в процессе его отливки и кристаллизации, Нижняя часть 3 имеет высоту 80 - 110 мм и предназначена для образования на слитке цилиндрического пояска, служащего для поддержания шестерен главного привода слиткоразрезного станка (при врезке резцов в слиток) в напряженном состоянии и тем самым исключает ударные нагрузки. Выступы 4 (фиг. 3) в нижней части изложницы являются продолжением трех выступов волн 5 (фиг, 2). Уменьшение волнистой поверхности ниже 65% приводит к увеличению горячих трещин на слитке, а увеличение волнистости...

Номер патента: 790265

Опубликовано: 23.12.1980

Авторы: Даниленко, Зубаеров, Рыбаков

МПК: H03K 5/26

Метки: импульсов, селектор

...к установившемуся значению равному выходному на")пряжению ограничителя 7 импульсов по амплитуде сверху. Когда напряжение на конденсаторе ВС"цепи 1 достигает напряжения срабатывания ограничителя 5 импульса по амплитуде снизу, тран- зистор 3 открывается выходным напряжением ограничителя 5, и начинается .процесс разряда конденсатора ВС-цепи 2 на вход ограничителя б импульсов по амплитуде снизу, при этом на обратном сопротивлении диода 4, а,следователЬно,"и на входе ограничителя 6 выделяется импульс, полярностькоторого отрицательная, т. е, проти-,воположна полярности входного импульса. Если амплитуда этого импульса превышает напряжение срабатывания ограничителя б, на выходе селектора появляется сигнал отрицательной поляр" ности. Описанная...

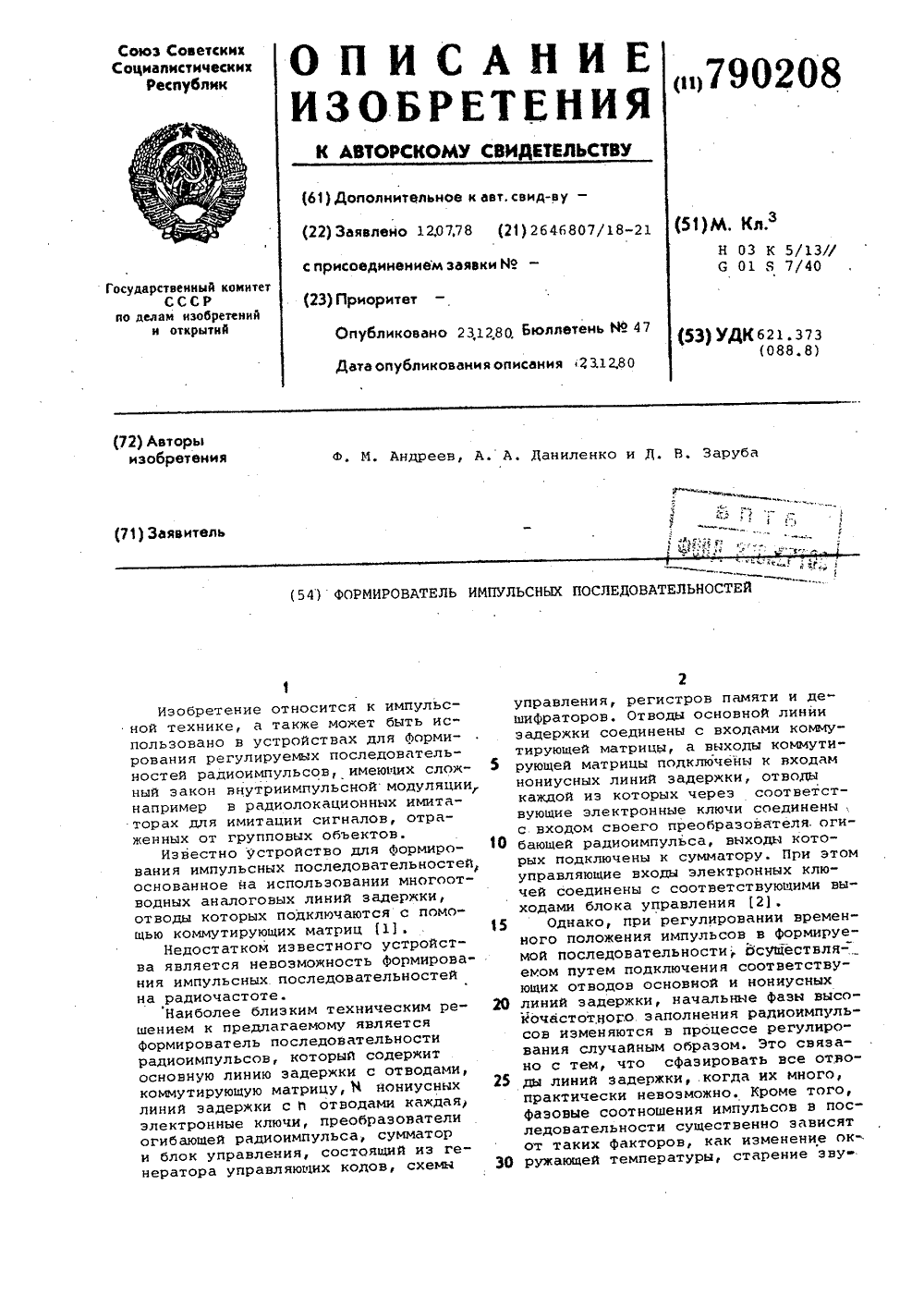

Номер патента: 790208

Опубликовано: 23.12.1980

Авторы: Андреев, Даниленко, Заруба

МПК: H03K 5/13

Метки: импульсных, последовательностей, формирователь

...пилот-сигнала. С помощью элемента 15 управления код временного положения пилот-сигнала записывается в регистр 16-1 памятипервого канала. Причем младшие разряды кода, записанного в регистр 16-1 памяти, определяют номер отвода нониусной линии 6 задержки, а старшие - основной линии 1 задержки. С первого регистра 16-1 памяти код управления поступает на первый дешифратор 17-1, который вырабатывает управляющие сигналы, соответствуюцие коду управления и открывает требуемые ключи первой коммутирующей матрицы 2 и второй коммутирующей матрицы 5. По пилот-сигналу определяются паразитные набеги Фазы за счет изменения длины основной и .нониусной линии задержки при колебаниях температуры окружающей среды, старениясзвукопровода, изменения несущей...

Номер патента: 789807

Опубликовано: 23.12.1980

Авторы: Голова, Даниленко, Матвеев, Степанов, Тютиков

МПК: G01R 19/04

Метки: амплитуды, импульсных, интегральной, источников, нелинейности, сигналов, установки

...амплитуд выходных импульсов от линейной градуировочной характеристики, проведенной через экспериментальные г точки по методу наименьших квадратов к максимальночению напряжения в диапазоне амп выходных импульсов исследуемого импульс ного источника 21.7 98 ) 7 сЖ-п (Ео+ЕЧ)е(ч)И,35 ВНИИПИ Заказ 9028/41 Тираж 10 19 Подписное Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Так как И(Е) - гладкая функция,то величина линейного члена равна,п(Е о+ Ед)где Е - диапазон существенного изменения И (Е), а значение Е (Ч) - нелинейной части характеристики генератора -сос 1 авпяет менее 1% значения И (Е).Таким образом,1 ОГо+Е.,Ч+б(Ч) 3 =п (Ео ЕЧ) Тогда выражение дпя 8 (ч) в упрощенном виде откуда по известному соотношению рассчи- тывают интегральную...

Номер патента: 787520

Опубликовано: 15.12.1980

Авторы: Бикчентаев, Даниленко, Кургузов, Лавшук, Матусяк, Петушинский, Чипизубов

МПК: D21C 7/08

Метки: аппаратов, выгружатель, колонного, типа

...7, которые повторяютпрс 1 филь днища и стенок корпуса 1 аппарата и образуют с ними радиальныеприемные камеры 8. Между соседними ребрами 7 над каждой приемной камерой 8в диске 3 выполнено по одному заборному отверстию 9 прямоугольной Формы.Все заборные отверстия 9 с фронтальной стороны снабжены направляющими бОпластинами 10, отогнутыми вниз подострым углом к поверхности диска 3 иориентированными по ходу его вращения.Угол отгиба пластин 10 можно изменять,регулируя этим самым величину проход ного сечения отнерс.тий 9. Величина вертикального зазора между нижнеи кромкой пластины 10 и плоскостью диска .3 для всех заборных отверстий 9 одинакова. Взаимопротиноположные заборные отверстия 9 равноудалены от диска 3 и имеют одинаковые по форме и...

Номер патента: 780949

Опубликовано: 23.11.1980

Авторы: Даниленко, Есаулов, Зданевич, Староселецкий

МПК: B22D 7/00

Метки: слиток

...торца до равномерному нагружению привода.торца, прилегающего к прибыли, равен В каждый момент резание гранейот б/7 до-одного углового шага гра- осуществляется не менее чем однойй в фоперечном е то рр О паяй рц п в а шпиндеделение периодов реов резания граней йа- Силовая линия привода шпиндет вл ейрами резцов ра нв омерное во-вреМенй.гружается постоянной составляющеоп оПри угл повород та поперечного се- момента сил техйсйогйческого с рчения граней меньшем / ум б/7 глового тивления, налйчие которого препятстэо ов з бшага гране впй оперечном сечении вует раскрытию боковых зазоров зу -пе е ач имежду резанием верширшин граней возни-. 15 чатых зацеплений коробки р дкает пауза с отсутствием моментаисключает ударные нагрузки в присил резания,...

Номер патента: 777372

Опубликовано: 07.11.1980

Авторы: Даниленко, Петухов, Поливалин, Туманов

МПК: F25J 3/04

Метки: воздухо-разделительной, выпуска, кислорода, установки

...варианты принципиальных схем устройствдля осуществления предлагаемого способа.Схема содержит компрессор 1, регенератор 2, конденсатор-испаритель 3, адсорбер 54, ресивер 5 жидкого кислорода, ресивер6 жидкого воздуха, дроссельный вентиль 7,регенератор 8 (фиг. 1), насос 9, газовуютурбину 10 (фиг. 2), теплообменник 11,регенератор 12 (фиг. 3), смеситель 13(фиг. 4).На прилагаемых фиг, сам процесс низкотемпературной ректификации не показан, так как он может быть выполнен полюбой классической схеме, а указаны лишьдополнительное охлаждение, испарение иконденсация продуктов разделения, выходящих из воздухоразделительных устройстви схемы компенсации неравномерностей потребления продуктов разделения. 65ры 300 - 500 К и расширяют с получением...

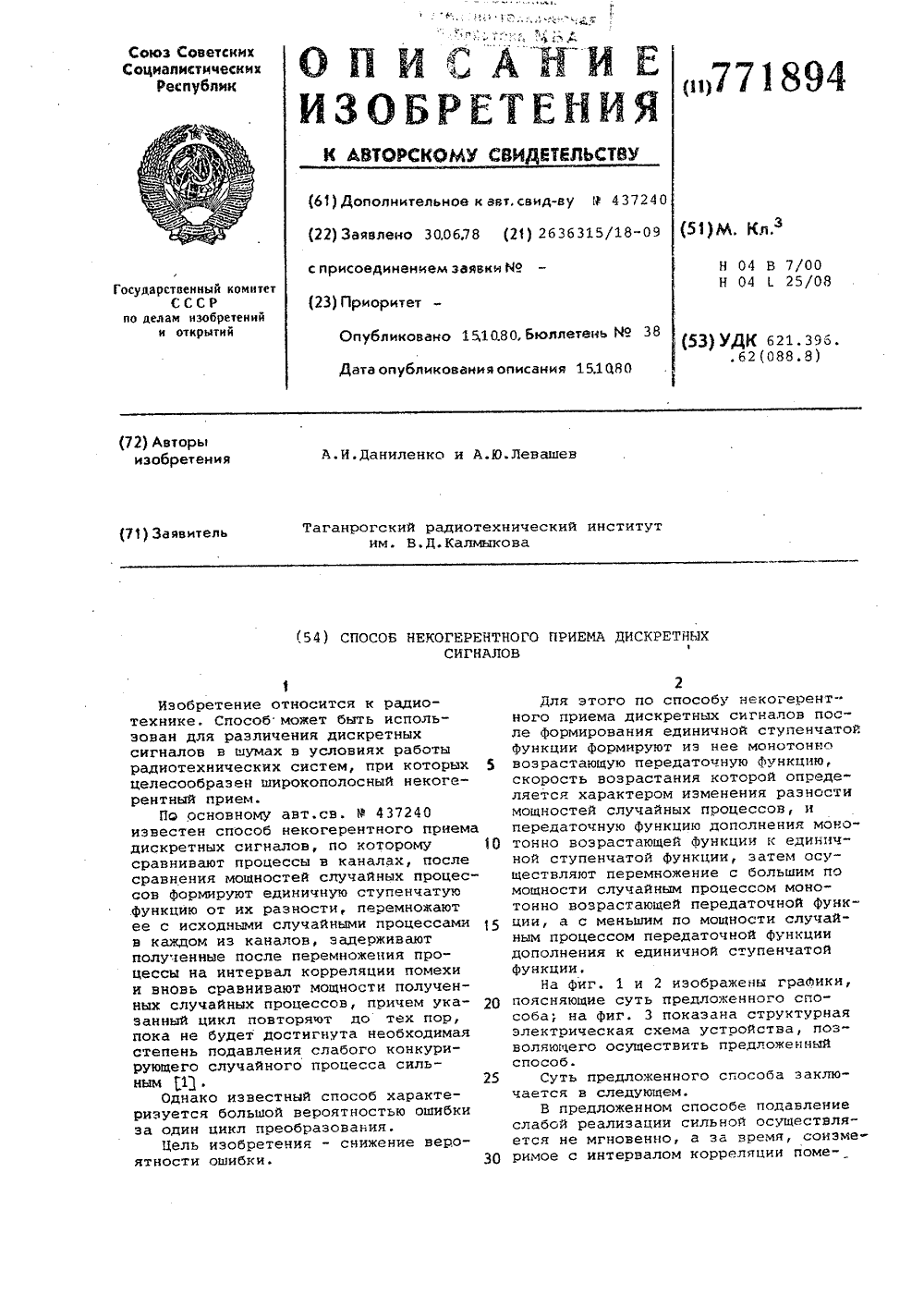

Номер патента: 771894

Опубликовано: 15.10.1980

Авторы: Даниленко, Левашов

МПК: H04B 7/00

Метки: дискретных, некогерентного, приема, сигналов

...и после первого цикла взаимного преобразования процессов по предложенному алгоритму соответСТВЕННО. С - постоянный коэффициент, определяющий влияние относительной разности процессов на скорость возрастания передаточной функции.При С,= 0 скорость изменения передаточной функции бесконечна и алгоритм взаимного преобразования процессов (2), (3), (4), (5) переходит в алгоритм прототипа, который следовательно, является частным случаем алгоритма (2), (3), (4), (5).Близкими к оптимальным являются следующие значения коэффициентов: С,"1; С=Я,5; С 3 1С учетом этих условий Формула (7)принимает вид чу)-1 2,5 ЕХР(;ДД (8) Тогда выражения для передаточныхФункций в алгоритме (2),(3),(4),(5)имеют вид г Е ф) к (с-ьО,=к (Ф-Ф+Ф 12 ввхр. х,вх Из...

Номер патента: 753862

Опубликовано: 07.08.1980

Авторы: Алексеева, Даниленко

МПК: C08J 9/04

Метки: композиция, пенопласта, эпоксидного

...нейпродукты (особенно два последних) пользуются незначительным спросом, при лиро лизе происходит значительная потеряянтаря (до 20%) вследствие "угара" 4.Процесс отверждения пенопласта протекает при температуре 160-180 С в течение 3-5 ч. Огверждение сопровождает ося вспениванием всей массы за счет выделения летучих веществ из янтаря приего нагревании и исчезновением эпоксидных групп, контролируемых с помощьюе 3ИК-спектров по полосе поглощения 920 см 55Полученный из композиции по изобретению материал представляет собой жесткий непрозрачный однородный пенопласт,имеющий закрытоячеистую структуру с г4ячейками диаметром 0,5 - 1,0 мм. 11 енопласт обладает термической устойчивостью при температуре 300 С и высокой адгезией к стеклу и металлу....

Номер патента: 752811

Опубликовано: 30.07.1980

Авторы: Даниленко, Дунькович, Есипов, Зубаеров

МПК: H03K 21/34

Метки: проверки, счетчиков

...а третьи входы соединенысоответственно с инверсным и прямымвыходами ВЯ-триггера б, Я-вход которого соединен с выходом многовходового элемента ИЛИ-НЕ 3, входы, которого соединены соответственно с первыми выходами счетных декад 4=1 -4=5,входя которых соединены соответственно с выходами элементов ИЛИ-НЕ5=.1 - 5=5, первые входы которых соединены с выходом элемента И 2, вторые входы элементов ИЛИ-НЕ 5=2 - 5=5соединены соответственно со вторыми15 выходами счетных декад 4=1 - 4=4,второй вход элемента ИЛИ-НЕ 5=1 соединен с выходом элемента И 7 и совходной шиной 8Устройство работает следующим об 2 О разом.До начала проверки счетчика устройство находится в исходном состоянии, С ВЯ-триггера б на вход элемента И 2 поступает разрешение, а навход...

Номер патента: 752509

Опубликовано: 30.07.1980

Авторы: Беляев, Даниленко, Певзнер, Яковлев

МПК: H01B 13/06

Метки: микрованны, стабилизации, температуры

...с 10малым коэффициентом линейного расширения, например из кварцевого стекла.В верхней части устройства расположеноохлаждающее приспособление 7. Охлаждающее приспособление выполнено в виде 15цилиндра, в полости которого протекаеттеплоотводящая жидкость, например вода,Положение холодильника 7 относительнотеплоотъемника 5 фиксируется упором 8.Расстояние от капли жидкого металла до 20торца втулки теплоотъемника 5 регулируют с помощью механизма управления 9, арегулирование расстояния от теплоотъемника 5 до холодильника 7 осуш,ествляют с помощью дополнительного механизма 10. 25Устройство работает следующим образом,Навеска металла 2 плавится под действием токов высокой частоты индуктора 1,образуя жидкую микрованиу 11. За счет...
