Чулков

Номер патента: 1307535

Опубликовано: 30.04.1987

Авторы: Сидорин, Чулков

МПК: H03D 13/00

Метки: напряжение, разности, частот

...шины 9 и 10 (фиг.2 а,б),поступают импупьсы сравниваемых частот, Импульсы со второй входной шины 10 (б) поступают через делитель2 частоты на вход счетного триггера1, формирующего импульсы со скважностью, равной двум (фиг, 2 в). Период выходных сигналов счетного триггера 1 определяет время преобразования,Счетныи триггеруправляет работой элементов И 3 и 4, Высокий уровень напряжения с прямого выходатриггера 1 разрешает прохождение импульсов с первой входной шины 9 (а)через элемент И 3 на суммирующийвход реверсивного счетчика 6, и содержимое реверсивного счетчика 6(фиг, 2 и) увеличивается от исходногозначения 2" до величиныК= 2 + КдР ./Р, (1)где К д - модуль делителя частоты,Ри Г - частоты импульсов на первой и второй входных шинах 9 и...

Номер патента: 1289604

Опубликовано: 15.02.1987

Авторы: Азовкин, Карпушко, Клименков, Пастовский, Силин, Чулков

МПК: B22F 3/20

Метки: непрерывного, порошка, формования

...перемещения по направляющим 4 основания 1 вдоль шнека 2Для этого от привода вращательное движение сообщается шестерне 3.Благодаря кинематическому зацеплению шестерни 3 с зубчатой рейкой 7 вращательное движение шестерни пре - образуется н поступательное перемещение рейки и, следовательно, в поступательное перемещение корпуса 5 по направляющим 4 основания 1 Врезультате перемещения корпуса происходит изменение длины рабочей зонышнека, т,е. шнек выдавливает материал не нсеми витками, а только частью их. В связи с этим в случае крайнего положения корпуса, когда длина рабочей зоны равна одному витку шнека, сила трения порошка а стен - ки корпуса и шнека минимальна, соответственно энергетические затратытакже минимальны.При увеличении...

Номер патента: 1287274

Опубликовано: 30.01.1987

Автор: Чулков

МПК: H03K 5/04, H03K 5/135

Метки: длительности, заданной, импульса, формирования

...логические 45"0" (фиг.2 Л, М). При этом АЗУ 5 и 6отслеживают напряжения ГПН 3 и 4соответственно (фиг,2 Е, Ж). Компараторы 7 и 8, управляемые сигналамис выходов КЯ-триггера 9, поочередно 50переходят в режим сравнения, когдана их управляющих входах появляетсявысокий уровень "1". На объединенныхвыходах компараторов (фиг.2 Н) - хаотическая последовательность импульсов (дребезг), т.к. напряжения АЗУ 5и 6 колеблются вокруг напряженийГПН 3 и 4 соответственно. Этот дребезг подтверждает сброшенное сос 74 2тояние Р -триггера 10. Описанное исходное состояние сохраняется до момента поступления входного запускающего сигнала П на Я-вход Р-триггера 10.Формирование выходного импульса К начинается в момент поступления входного запускающего сигнала...

Номер патента: 1273683

Опубликовано: 30.11.1986

Авторы: Бельферман, Вакуленко, Вербицкий, Ефимочкин, Чулков

МПК: F22D 1/32

Метки: аппарат, контактного, теплообменный, типа

...коаксиально последней на нижней части коллектора 2кольцевой обечайкой б, установленной коаксиально трубе 4 на перифериикорпуса , по меньшей мере один кольцевой отражатель 7, причем оси отверстий 3 ориентированы в сторонуотражателя 7 под острым углом к вертикали снаклоном вниз, патрубок 8отвода нагретой воды и конденсата,размещенный в нижней части корпуса 1.Теплообменный аппарат работаетследующим образом.Струи воды истекают из отверстий3 напорного водораспределительногоколлектора 2, попадают на отражатель7 и стекают с него в виде пленок надно аппарата. Поскольку угол междунаправлениями движения струй (осямиотверстий 3) и вертикалью острый снаклоном вниз, то струи воды движутся вниз, Греющий пар поступает вверхнюю часть корпуса...

Номер патента: 1264329

Опубликовано: 15.10.1986

Авторы: Поваров, Чулков

МПК: H03K 17/60, H03K 17/78

Метки: коммутатор

...транзистора 14 соединен с катодои фотодиода 2.Устройство работает следующим образом.До включения источника 11 транзисторы 12-14 закрыты и управляющие сигналы на выводах 9 и 10 не оказывают воздействия на силовой транзистор 3,При включении источника 11 конденсатор 6 начинает заряжаться по цепи с диодом 5 и резистором 7. Если разность потенциалов на выводах конденсатора 6 не достаточна для пробоя стабилитрона 4, то транзистор 14 остается закрытым, а цепь с фотодиодом 2 - разомкнутой. Этим устраняется опасность преждевременного отпирания силового транзистора 3, который при небольшом базовом токе может оказаться в нормальном активном режиме и выйти из строя.По иере зарядки конденсатора 6 разность потенциалов на его выводах достигает...

Номер патента: 1257676

Опубликовано: 15.09.1986

Авторы: Нестеренко, Чулков

МПК: G06K 11/00

Метки: графических, изображений, считывания, цветных

...средней частотой, которая пропорциональнавероятности превышения амплитуд шумовых импульсов над уровнями дискриминации, Указанная вероятность подчиняется, как правило, нормальному закону распределения шумовых амплитуд,в соответствии с чем, частота импульсных сигналов на выходе каждогодискриминатора описывается выражениемпульсный сумматор 11 частоты, с выхода которого снимается частотный сигнал, при этом частота этого сигнала соответствует сумме частот на выходах дискриминаторов, Выходной частотный сигнал сумматора 11 (по каждому из каналов) поступает на блок 12 обработки видеоинформации в виде стохастического вычислительного устройства, снабженного опорным генера тором 13 тактовой частоты. В блоке 12 обработки информации с помощью...

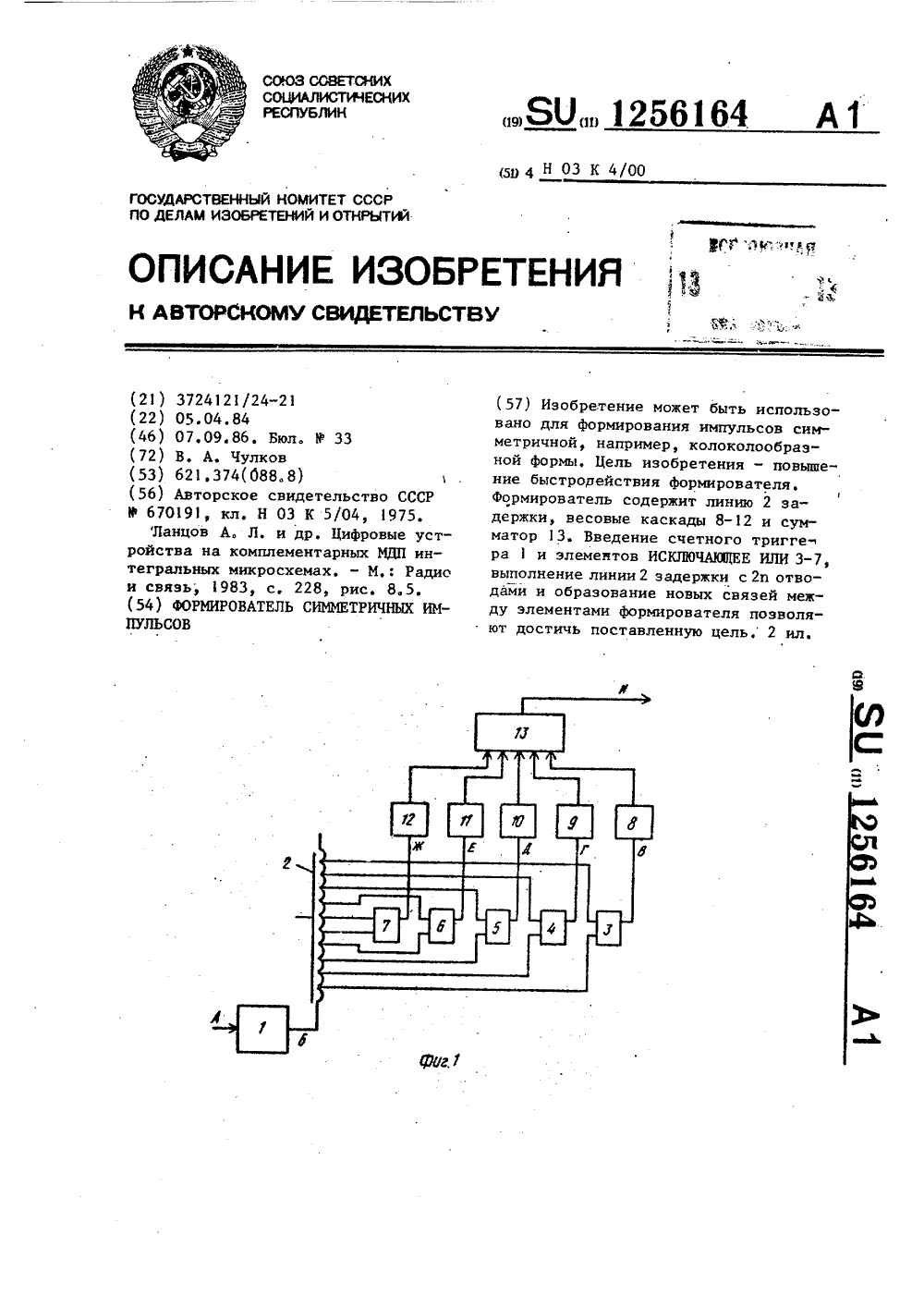

Номер патента: 1256164

Опубликовано: 07.09.1986

Автор: Чулков

МПК: H03K 4/00

Метки: импульсов, симметричных, формирователь

...1 сброшен и на всех отводах линии 2 задержки присутствует напряжение "Лог. 0". На выходе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ логическая единица появляется только при несовпадении логических уровней на входах, поэтому в исходном состоянии на выходах всех элементов 3-7 "Лог, 0". Все весовые каскады 8-12 выключены, и на входе сумматора 13 присутствует нулевое напряжение.При поступлении запускающего импульса (фиг, 2 А) триггер 1 взводится ( фиг. 2 Б) и логическая единица начинает распространяться вдоль линии 2 задержки, последовательно включая элементы 3-7 (фиг. 2 В-Ж) по мере того, как появляется напряжение "1" на их входах, подключенных к первым п отводам линии 2 задержки. Это приводит к последовательному включению весовых каскадов 8-12, нрезультате...

Номер патента: 1240673

Опубликовано: 30.06.1986

Авторы: Акинфеев, Дорофеев, Зуев, Кушнирев, Чулков

МПК: B62B 3/06

Метки: ручная, тележка

...вращения относительно вертикальной оси кронштейна 33. Электронныеблоки имеют вентиляционный просвет, позволяющий использовать его при транспортироровации.Тележка для транспортирования электронных стоек работает следующим образом.При введении в действие привода 11приходит в движение вал 14, вызывающий 5 О 5 20 25 30 35 40 45 50 55 перемещение качающегося рычага 15 и платформы 4, которая опускается на рычагах 5 и 6, поворачивающихся относительно осей 7, При этом прижим 26, вмонтированный в рычаг 5, опускается ниже несущей поверхности платформы 4, а выступ Г-образного рычага 6, исполняющий функции кулачка, выходит из контакта с запорным рычагом 20, что приводит к повороту последнего под действием пружины 22 до упора в кронштейн 17. Поворот...

Номер патента: 1229825

Опубликовано: 07.05.1986

Авторы: Глыбовский, Телегина, Федосеев, Чулков

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...выходнымнапряжением устройства уровня входного напряжения компаратор 7 срабатывает, при этом на его прямом выходеустанавливается логический "О", ана инверсном - логическая "1".По положительному фронту импульсана инверсном выходе компаратора врегистре сдвига 9 происходит сдвигинформацииф в младший разряд. записываемся логический "О", так как егоинформационный вход подключен к уровню логического "О" (нулевому потен циалу), а во втором и третьем разрядах сохраняется логическая "1". Это обуславливает включение двух генераторов 3 тока разряда, соединенных с сохранившими единичное содержание разрядами регистра 9 сдвига. Суммарный ток разряда в К раз меньше суммарного тока заряда на первом этапе. Переключение с режима заряда на режим разряда...

Номер патента: 1221722

Опубликовано: 30.03.1986

Автор: Чулков

МПК: H03K 5/13

Метки: задержки

...2 сброшены, на выходной шине 10 - уровеньлогической "1". Кольцо частотнойавтоподстройки, образованное опорнымгенератором 1, компаратором 5 частоты и интегратором 6, поддерживаетчастоту импульсов на выходе 8 управляемого релаксационного опорногогенератора 1, равную частоте генератора 4 стабильной частоты,Входной сигнал (фиг. 2.7) поступает в виде отрицательного нулевогоимпульса, отсчет задержки производится от положительного фронта этогосигнала, т.е. от момента его окончания. Входной сигнал на шине 7 выключает опорный генератор 1 (фиг. 2.8),переводит частотный компаратор 5 внерабочее состояние и взводит триггер 3 (фиг. 29), при этом снимаетсязапрешающий работу счетчика 2 нулевой уровень с его входа сброса. На 221722 2пряжение на выходе...

Номер патента: 1220620

Опубликовано: 30.03.1986

Авторы: Денисенко, Чулков

МПК: A45F 4/02, A45F 4/10, B63B 7/00 ...

Метки: многокорпусное, плавучее, походная, преобразуемая, принадлежность, средство

...секций попарно.1220620 Сс; та в ител ь В. КузьмеТек ред И. ВерееТираж 354ВНИИПИ Государственно о комитпо делам изобретений и отк1 13035, Москва, Ж - 35, Раугпскаяилнал ППП Патент, г. Уж "ород, ул иковКорректор А. ЗимокосовПодписноеета СССРрытийа 6., д. 4,5Проектная, 4 Редактор Е. КончаЗаказ 15043 Изобретение относится к туристическим, охотничьим, походным при надлежностям, преобразуемым в плавучее средство.Цель изобретения - уменьшение габаритов походной принадлежности в сложенном положении, а также повышение ее эксплуатационных качеств зг счет унификации деталей.На фиг. 1 изображена походная принад. лежность в собранном виде, вид сверху; на фиг. 2 - походная принадлежность в положении по-походному.Походная принадлежность содержит...

Номер патента: 1206001

Опубликовано: 23.01.1986

Авторы: Азовкин, Клименков, Ложечников, Пастовский, Петухов, Чулков

МПК: B22F 5/12

Метки: порошка, трубчатых, формования

...по неподвижному колесу 12, сообщают формующим валкам вращательное движение вокруг своих осей.Поскольку бункеры 4 закреплейы на валу 6, то они также получают вращательное движение. Порошок, рассыпаясь из бункера, ложится равномерным слоем по всей поверхности плиты 14, Профильные конические валки5 в процессе кругового движенияуплотняют насыпанный слой порошка,Одновременно винт 7, получающийвращение от второго привода 15 черезчервяк 16 и червячное колесо-гайку17, поднимается вверх. В результате формование заготовки осуществляется по винтовой линии,Так как на поверхности формующихвалков имеются профильные круговыеканавки, то при формовании поверхность порошка получается волнистой,т.е. граница контакта двух соседнихвитков заготовки...

Номер патента: 1202771

Опубликовано: 07.01.1986

Авторы: Александров, Антощенко, Дорофеев, Ковика, Чулков

МПК: B23K 37/02

Метки: продольных, сварки, швов

...червячных редукторов, кривошипов, смонтированных на выходныхвалах редукторов, и реверсивногопривода, соединенного с входнымвалом одного иэ редукторов, приэтом опорные ролики установлены накривошипах, а входные валы редукторов соединены между собой жесткойкинематической связью.3202771 ВНИИПИ Заказ 8357/14 ТирЭз 1085 Поппи;.ное Филиал ППП "Патент", г.Ужгород, ул,Проектная, 4 Изобретение относится к автоматизации процессов сварки, в частности к устройствам для подцержания постоянного зазора между свариваемой поверхностью и срезом электрода, и может быть использовано,например, для сварки продольныхшвов труб (наружных и внутренних)Целью изобретения является повышение качества сварного шна путемстабилизации вылета электродов...

Номер патента: 1198533

Опубликовано: 15.12.1985

Автор: Чулков

МПК: G06N 7/08

Метки: дрожания, импульсов, кодовой, моделирования, последовательности, фазового

...7, элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 8.В процессе работы устройства моделируется шумовое дрожание фазы импульсов на выходе блока 5 с нормальным законом распределения фазового сдвига, характерного для сигналов цифровой магнитной записи. Известно, что сумма напряжений группы смежных выходов генератора псевдослучайной последовательности при большом числе,разрядов подчиняется нормальному закону распределения. Суммирование в устройстве осуществляется следующим образом. В такте, когда на всех К старших разрядах генератора 3 оказываются логические. нули, элемент И 4 сбрасывает счетчик 7 и на его выходах оказывается двоичное число, равное сумме К одноразрядных чисел (в данном случае К нулей) с К старших разрядов генератора 3, В дальнейшем с каждым...

Номер патента: 1194974

Опубликовано: 30.11.1985

Авторы: Балмасов, Чулков

МПК: E03B 3/03

Метки: воды, забора

...емкостью 5 и.трубопроводом 6.Один конец трубопровода 6 снабжен сливным концом 7 с клапаном 8,а другой - контрольно-воздушным клапаном 9 с отростком 10, Сливной конец 7 трубопровода 6 расположен внакопительной емкости 11. Забортныйшланг 1 на конце снабжен водозабортным устройством 12 с захлопкой 13,Кроме. того, устройство укомплектовано подъемником 14 и краном 15.Работает устройство следующим образом,В исходном положении клапан 9 открыт, дополнительная емкость 5 заполнена водой из крана 15, Клапан 8закрыт. Подъемником .14 забортныйшланг 1 опускают на необходимую глубину. Захлопка 13 под действием из быточного давления воды отклоняется.Вода заполняет забортный шланг 1 доуровня воды в водоеме. Открываютклапан 4. Трубопровод 6, колено 2...

Номер патента: 1185355

Опубликовано: 15.10.1985

Авторы: Дралин, Чулков

МПК: G06G 7/48

Метки: воспроизведения, записи, канала, магнитной, моделирования, цифровой

...ИЛИ, входы которого подключены к парам отводов линии 9 задержки, расположенным симметрично 45. относительно ее центральных отводов.За счет этого обеспечивается высокаястепень симметрии формируемого импульса.В исходном состоянии на входе 50формирователя (фиг,3) уровень "О".Этот же уровень присутствует на всехотводах линии 9 задержки, поэтомуна выходах всех элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 15-19 также присутствует 55уровень "0" и все генераторы 10-14тока выключены. Следовательно, напряжение на резисторе 20 равно нулю. На выходе элемента ИСКЛЮЧАЮЩЕЕ,ИЛИ " 1" появляется только при несовпадении логических уровней на еговходах, Поэтому при поступлении навход формирователя уровня "1"(фиг.З) последовательно срабатываютэлементы ИСКЛЮЧАЮЩЕЕ ИЛИ...

Номер патента: 1185602

Опубликовано: 15.10.1985

Авторы: Бузин, Чулков

МПК: H03L 7/00

Метки: автоподстройки, фазовой

...поэтому импульс на втором элементе 8 задержки (фиг. 2-1 Е) в блоке 5 Фазирования совпадает во времени с фронтом сигнала на первом выходе блока 1 приоритета (Фиг. 2-1 В), а импульс на выходе второго элемента 8 задержки дополнительного блока 6 Фазирования (фиг. 2-1 И) совпадает во времени Ы со спадом сигнала на первом выходе блока 1 приоритета (Фиг. 2-1 В). Очевидно, что такое положение возможно лишь при нулевом времени задержки элементов 7 и 8 задержки в блоках фазирования. Таким образом, выходные импудьсы блоков 5 и 6 фазирования (фиг. 2-1 Д и Ж), образующиеся на выходах первых элементов 7 задержки, также совпадают соответственно с фрон том и спадом сигнала на первом выходе блока 1 приоритета. Поскольку указанные импульсы...

Номер патента: 1175606

Опубликовано: 30.08.1985

Авторы: Гупало, Лабзин, Ложечников, Чайников, Чулков

МПК: B22F 3/06, B30B 15/02

Метки: порошка, формования, центробежного

...выполненным по профилю изделия, и имеющей привод вращения (не показан) и состоящего изкорпуса 2, двух державок 3 с Формующими элементами 4 и пружинами 5, инеподвижного направляющего стержня 6.25Профиль поверхности стержня 6 повторяет профиль внутренней поверхностииэделия. Корпус 2 узла уплотненияимеет возможность перемещаться в осевом направлении по шпицевой частистержня с помощью шпицевой направляющей 7. Державки 3 установленыв корпусе 2 с возможностью радиального перемещения и прижаты к поверхности направляющего стержня пружинами 5, Формующие элементы 4 установлены с возможностью свободного вращения в державках 3. В нижней частидержавок 3 установлены на осях ролики 8, с помощью которых державки 3перемещаются по поверхности...

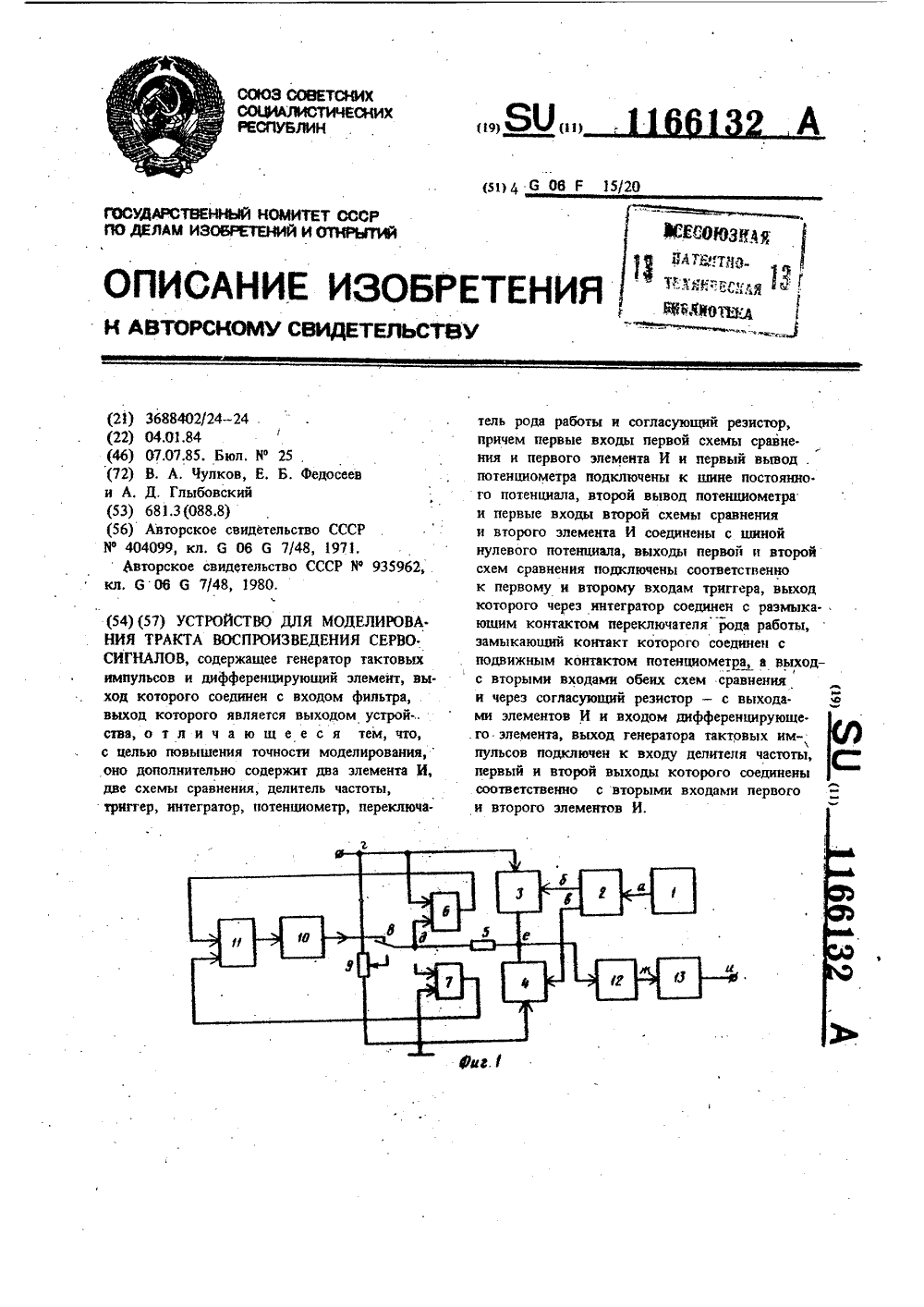

Номер патента: 1166132

Опубликовано: 07.07.1985

Авторы: Глыбовский, Федосеев, Чулков

МПК: G06G 7/62

Метки: воспроизведения, моделирования, сервосигналов, тракта

...нечетного 30 дибита, начинающегося отрицательной полу- волной, Соотношение между амплитудами дибитов указывает на величину и направле. ние смещения магнитных головок поперек дорожек сервоповерхности. Сумма амплитуд четного и нечетного дибитов сохраняется в .НМД постоянной,Сервосистема позиционирования магнитныхголовок работает в двух режимах: стационарном, когда головка неподвижна, и дина мическом, когда головка перемещается. В стационарном режиме амплитуды четного и нечетного дибитов неизменны, В динами.ческом режиме амплитуда каждого дибита изменяется по треугольному закону, сумма 45 амплитуд четного и нечетного дибитов остается неизменной, частота изменения амплитуды пропорциональна скорости перемещения магнитных головок.Как при...

Номер патента: 1154045

Опубликовано: 07.05.1985

Авторы: Гупало, Кох, Ложечников, Чайников, Чулков

МПК: B22F 3/06, B30B 15/02

Метки: порошка, формования, центробежного

...соединен корпус 2 дозатора. Корпус 2 доэатора закрыт крышкой 15. В случае возвратно-поступательного перемещения матрицы устройство работает следующим образом.В исходном положении матрица 1 находится в крайнем левом положении (фиг. 1). Включается дозатор, обеспечивающий подачу порошка в зону, расположенную впереди узла силового воздействия, Одновременно включаются приводы вращательного и поступательного движений матрицы 1 и привод кулачкового вала 8. Матрица 1 вращает- ся и перемещается вправо; корпус 5 узла силового воздействия вместе с приваренным к нему корпусом 2 доэатора неподвижен. Кулачковый вал 8 вращается внутри корпуса 5 узла силового воздействия. Вращение матрицы 1 обеспечивает распределение порошка по внутренней стенке...

Номер патента: 1109806

Опубликовано: 23.08.1984

Авторы: Бузин, Михайлов, Нефедова, Чулков

МПК: G11C 11/42

Метки: воспроизведения, запоминающего, оптоэлектронного, синхронизации, устройства

...к первым входам первого и 45второго мультиплексоров, информационный вход регистра сдвига соединен свыходом первого мультиплексора,первый и второй входи Фазового детектора подключены к выходу второго муль типлексора и к выходу последнего разряда регистра сдвига, выход одногоиз разрядов которого является выходом устройства, при этом выход управляемого генератора подключен к синхронизирующему входу регистра сдвига, нулевые входы соответственно первбго и второго мультиплексоров подсоединены к синхронизирующему входуО-триггера, информационный вход которого соединен с единичными входами Юпервого и второго мультиплексоров.На чертеже приведен один из возможных вариантов устройства для синхронизации воспроизведения...

Номер патента: 1095404

Опубликовано: 30.05.1984

Авторы: Глыбовский, Федосеев, Чулков

МПК: H03K 17/60

Метки: ключ, транзисторный

...является малая величина предельно допустимого напряжения выходной цепи (коммутируемое напряжение), поскольку оно ограничено допус тимым напряжением фотоприемника. Например, для фотодиодов и фототранзисторов, обладающих высоким бьстродействием, указанное напряжение ограничено величиной 5-30 В.11 ель изобретения - повышение рабе чего напряжения и мощности транзисторного ключа.Поставленная цель достигается тем, что транзисторный ключ, содержащий транзистор и оптрон, входной цепью подключенный к управляющим выводам транзисторного ключа, а первым выходным выводом - х базе транзистора, снаб 5 нен последовательной цепью иэ резистора, диода и конденСоставиРедактор М, Петрова Техред Таким образом, введенная дополнительная цепь выполняет...

Номер патента: 1076978

Опубликовано: 28.02.1984

Авторы: Алехин, Митин, Рябцев, Сбитнев, Чулков, Шпачинский

МПК: H01H 35/34

Метки: контактор, пневматический

...В части штока 2, входящей 50в отверстие корпуса 1, выполнена полость 5и радиальные отверстия, в которые вставлены фиксирующие шарики 6. В центре диска 3закреплен стержень 7 со шляпкой 8, на котором между диском 3 и шляпкой 8 надетпоршень 9 с возможностью некоторого перемешения,Стержень,7 со шляпкой 8, поршнем 9 ипружиной 10 введены в полость 5 штока 2,Пружина1 расположена концентрично относительно штока 2 и одним концом упирается в диск 3, а другим - в корпус 1 и поэтому создает усилие, отжимающее опорный диск 3 и диафрагму 4 в исходное положение,Шток 2 подпружинен отключающей пружиной 12, на нем закреплены подвижные контакты 13.На корпусе 1 закреплены неподвижные контакты 14 и имеется кольцевая проточка с буртиком 15, Аналогичная...

Номер патента: 1064883

Опубликовано: 07.01.1984

Авторы: Муфтеев, Фрумкис, Цвик, Чулков

МПК: A01B 63/112

Метки: агрегата, пахотного

...схемы управления.На фиг. 1 изображена блок-схема системы регулирования пахотного агрегата; на фиг. 2 - вариант конструкции; на фиг.3 - узел 1 на фиг. 2.Устройство содержит датчик 1 вертикального давления плуга на почву, датчик 2 отклонения глубины вспашки, арифметический блок 3, блок формирования управляющего сигнала 4 с релейной характеристикой, трехпозиционный гидрораспределитель с электромагнитным управлением 5, силовые гидроцилиндры 6, воздействующие на раму плуга 7,Датчик 1 вертикального давления плуга на почву содержит опорное колесо 8, вертикальную стойку 9, верхнюю опору 10, нижнюю опору 11, стойку 12, несущую пружину 13, гидравлический амортизатор 14, потенциометр, включающий корпус 15 и ползунок 16.Принцип действия...

Номер патента: 1058814

Опубликовано: 07.12.1983

Авторы: Жерносек, Иванов, Чулков

МПК: B60T 17/22

Метки: автомобилей, испытания, стенд, тормозов

...Кроме того, стенд снабжен формирователем сицхроимпульсов, сумматором, реле времени и триггером, причем входы цифровых измерительных приборов соединены с ключом, один вход которого соединен с формирователем синхроимпульсов, а управляемый входс триггером, один вход которого соедицсц с пультом управления, а другой вход - с реле времени, которое соединено с блоком коммутации, вход реле времени соединен с выходом порогового устройства, вход которого соединен с выходом сумматора, входы которого, в свою очередь, соединены с выходами силоизмерительцых устройств.На чертеже представлена схема ссида.Стенд для испытания тормозов автомобилей содержит опорное устройство 1, куда входят силоизмерительцые системы 2 и 3. Выходы...

Номер патента: 1057370

Опубликовано: 30.11.1983

Автор: Чулков

МПК: B63B 35/24

Метки: грузовое, судно

...переборки соединены тя- гой 12 со стаканом 13, жестко укрепленные. в металлическом настиле 14 верхней палубы судна. Вертикальные переборхи 3 соединены аналогично тягами 15 со стаканами 13, укрепленными в съемной балке 16 люка 17. Стакан 13 содержит реэьбовую пробку 18 с герметкзирующей прокладкой 19 и установленной шарнирно грузовой скобой 20, а также откидной фиксатор 21. На тягах 12 и 15 расположены соотввзственно мускнги 22 и 23, расстояние между которыеи равно величине раскрытия створок 6,7 и переборки 3 соответственно.Судно оснащено эрлифтной установ- кой 24 с приемным патрубком 25 и заборные щпайгом 26 глубинной воды.Эрлифтная установка 24 и заборный шланг 26 расположены соответственно в вертикальных сквозных шахтах 27 и 28....

Номер патента: 1054530

Опубликовано: 15.11.1983

Авторы: Рожков, Чулков

МПК: E04G 21/18

Метки: вспомогательных, демонтажа, опор

...на фиг, 2 - то же, виц в плане;на фиг, 3 устройство цля цемонтвжавспомогательных опор.Нввешввание вспомогательных опор осу"ществляют слецукюцим образом,К иежвщей на полацацке склацированияколонне 1 крепят вспомогательные ;опоры2, на которые устанавливают монтажныелестницы 3, Вспомогательные опоры 2 4одевают на колонны следующим образом.На проектных отметках одевают охватываюшие колонну 1 опоры 2 и закрепляют стопорами 4, затем клинья 5 ползунов 6 подтягивают поцжимными вынтвми 7. Смонтированная таким образом система устанавдивается монтажным краном в проект 530ное вертикальное) полажеюе, Далее поцнагрузкой прансхоцит самозатяжка охватывающего колонну 1 опор 2 путем скольжения фрезероввнных поверхностей подэунов 6 по фреэероввным...

Номер патента: 1053256

Опубликовано: 07.11.1983

Авторы: Джансугуров, Козлов, Кудрявцев, Ляшков, Хачатурян, Чулков

МПК: H02P 7/62

Метки: возвратно-поступательного, движения, машиной, электромагнитной

...движения снабжено И -2 дополнительными двувходовыми элементами И,И -1 эпементами НЕ и и элементами:".задержки, выход каждого из основныхи дополнительных элементов И соединенс цепью отпирания соответствующих ключей, один из входов основных и допоинитепьных элементов И соединен с выходами соответствующих промежуточных датчиков положения, другой вход основных и допопнительных элементов И соединен с выходами соответствующих элементов "НЕ", входы каждого из элементов НЕ подсоединены к выходам соответствующих промежуточных датчиков положения, причем элементы задержки входами подсоединены к обмоткам электромагнитов, а выходами -. к цепям запирания ключей.3 1053256 412 элементов И соединен с выходами поступает сигнал....

Номер патента: 1033236

Опубликовано: 07.08.1983

Авторы: Беляев, Хомченко, Чулков

МПК: B07B 7/083

Метки: сепаратор, центробежный

...12 с конусом 13 и 20 патрубком 14, ротор 15 с электродвигателем 16 и рассеивающим диском17 с сепарационной крыльчаткой 18.Центробежный сепаратор работаетследующим образом.25 Сепарируемый продукт через загрузочное приспособление 12 по конусу13 и патрубку 14 поступает иа вращающий рассеивающий диск 17, с которогокруговым веерам распространяется в 30 сепарационных зонах 10 и 11, гдепод действием вращающегося воздушно-.го потока, создаваемого вентилятором и сепарационной крыльчаткой 18,крупная Фракция, достигая внутренних З 51 стенок камеры 1 ипатрубка 9, оседа-.ет вниз и встречньм воздушным потоком из входного спирального коВуха2 подвергается вторичной сепарацйй.Дополнительной сеПерации также подвергается материал, оседающий зйизс...

Номер патента: 906284

Опубликовано: 30.07.1983

Авторы: Сковорода, Чулков

МПК: G21B 1/00

Метки: магнитное, плазме, поле, помещенной

...предстанлена одна из линий тока,. Совпадающая с силовой линией тороидального магнитного оляв плоскости тора Главная ось тора 0 перпендикулярна плоскости чертежа /, на фиг.2 - график зависимости коэффициента поглощения от частоты генератора зондирующего излучения с, при двух взаимно противоположных направлениях зондиронаниякривые 5 и 6),Пунктирная линия на фиг,1 изображает зондирующий луч, 1 и 2 - приемник и излучатель электромаг;итогоизлучения. Б гонке 3 производитсяизмерение тока, и она соответствуетмаксимуму е-ой гармоники электрснБОЙ ЦИКЛОТРОНОЙ ЧЯС . 011 П мО ВДОЛЬнаправления луч(. Из;ле ля ПОлскенеелуча на фиг. 1 эта ситуация пскдэд 1 аслева ), меняют точку измеренил 4,1 с Е ерс,Н р.:МЕр ЛУЕа а должЕН быть Дсст,;тсчес елдеек:...
