Формирователь симметричных импульсов

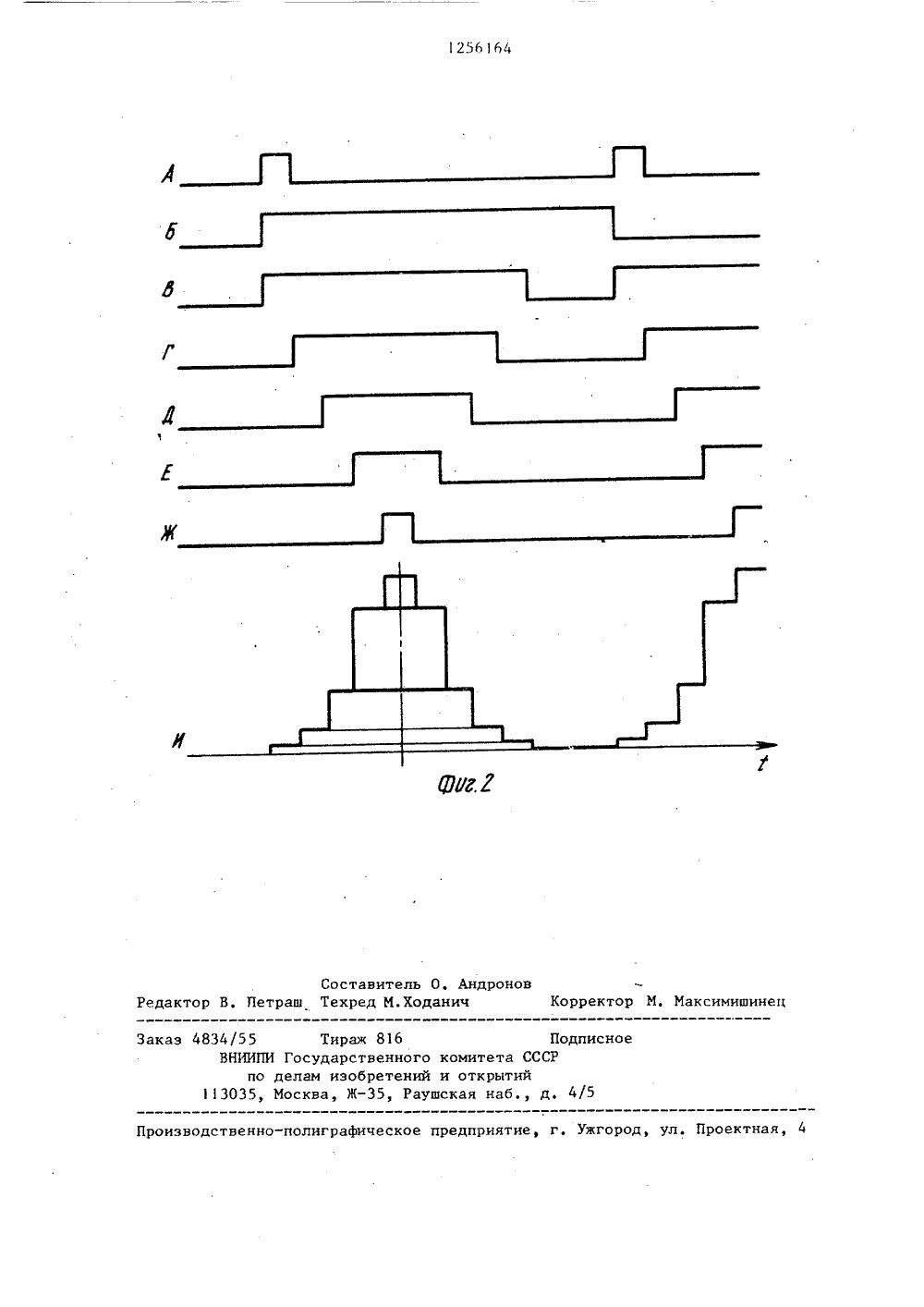

(19) (И) 61 ЗК 400 В1 Я ОПИСАНИЕ ИЗОБРЕТЕНИ ВУ ДЕТЕЛ ОМ К АВТ ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ( 56) Авторское свидетельство СССР В 670191, кл. Н 03 К 5/04, 1975.Ланцов А, Л. и др. Цифровые устройства на комплементарных МДП интегральных микросхемах. - М.: Радио и связь, 1983, с, 228, рис. 8.5. (54) ФОРМИРОВАТЕЛЬ СИММЕТРИЧНЫХ ИМ- ПУЛЬСОВ(57) Изобретение может быть использовано для формирования импульсов симметричной, например, колоколообразной формы. Цель изобретения - повышение быстродействия формирователя.Формирователь содержит линию 2 задержки, весовые каскады 8-12 и сумматор 13 Введение счетного триггера 1 и элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 3-7,выполнение линии 2 задержки с 2 п отводами и образование новых связей между элементами формирователя позволяют достичь поставленную цель. 2 ил.Изобретение относится к импульсной технике и может быть использовано для формирования импульсов симметричной, например, колоколообразной формы.Цель изобретения - повышение быстродействия.На фиг, 1 представлена функциональная схема формирователя при п=5; на фиг, 2 - временные диаграммы его работы.формирователь содержит входной счетный триггер 1, согласованную линию 2 задержки с десятью отводами. пять элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 3-7, пять весовых каскадов 8-12 и сумматор 13, к входу которого подключены выходы весовых каскадов 8-12, Входной счетный триггер 1 выходом подключен к входу линии 2 задержки, которая выполнена с 2 п отводами, причем выходы элементов 3-7 подсоединены к входам соответствующих весовых каскадов 8-12, а входы каждого -го элемента ИСКЛЮЧАЮЩЕЕ ИЛИ подключены к -му и (2 п-+1)-му отводам линии 2 задержки.Формирователь работает следующим образом.До прихода запускающего входного импульса триггер 1 сброшен и на всех отводах линии 2 задержки присутствует напряжение "Лог. 0". На выходе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ логическая единица появляется только при несовпадении логических уровней на входах, поэтому в исходном состоянии на выходах всех элементов 3-7 "Лог, 0". Все весовые каскады 8-12 выключены, и на входе сумматора 13 присутствует нулевое напряжение.При поступлении запускающего импульса (фиг, 2 А) триггер 1 взводится ( фиг. 2 Б) и логическая единица начинает распространяться вдоль линии 2 задержки, последовательно включая элементы 3-7 (фиг. 2 В-Ж) по мере того, как появляется напряжение "1" на их входах, подключенных к первым п отводам линии 2 задержки. Это приводит к последовательному включению весовых каскадов 8-12, нрезультате чего на выходе сумматора 13 формируется первая половинаимпульса (до показанной на фиг. 2 И 5 оси симметрии), Это происходит дотех пор, пока на всех первых входахэлементов 3-7 не оказывается "Лог. 1",в то время как на их вторых входахеще присутствует исходный Лог, О.Далее элементы 3-7 начинают выключаться в порядке, обратном порядкувключения, т.е. сначала выключаетсяэлемент 7, затем 6 и т.д, Это происходит по мере того, как на обоихвходах элементов 3-7 оказываютсяЛог, 1. При этом последовательновыключаются весовые каскады 12, 11,10, 9 и 8 и на выходе сумматора 13формируется вторая половина импульса (фиг, 2 И справа от оси симметрии).Когда на всех отводах линии 2 зажержки оказывается "Лог, 1", формирование импульса завершается. Припоступлении следующего импульса запуска (фиг. 2 А) счетный триггер 1сбрасывается (фиг, 2 Б) и вдоль ли- ЗОнии 2 задержки начинает распространяться напряжение "Лог, 0", При этоманалогично формируется второй выходной импульс,Формула изобретения35формирователь симметричных импульсов, содержащий линию задержки и ц весовых каскадов, подключенных к выходному сумматору, о т л и ч аф ю щ и й с я тем, что, с целью повышения быстродействия, в него введены входной счетный триггер, выходом подключенный к входу линии задержки, и и элементов ИСКЛЮЧАЮЩЕЕ ИЛИ, а ли ния задержки выполнена с 2 п отводами, причем выходы элементов ИСКЛЮЧАЮЩЕЕ ИЛИ подсоединены к входам соответствующих весовых каскадов, а входы каждого -го элемента ИСКЛЮЧАЮЩЕЕ ИЛИ подключены к -му и (2 п-х+1)-му отводам линии задержки,/55 Тираж 816 ПНИИПИ Государственного комитета СССРпо делам изобретений и открытий035, Москва, Ж, Раушская наб., д. аказ 4 исное 3 роизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
