Чирков

Номер патента: 941624

Опубликовано: 07.07.1982

Авторы: Зеленецкий, Кротенко, Медведев, Умнов, Чирков, Шумов

МПК: E21F 5/00

Метки: воронке, выпуска, горной, массы, увлажнения

...выпуска содержит трубу 1, смесительный узел 2 и разбрызгиватель 3, введенный в скважину 4. Смесительный узел 2 состоит из корпуса 5 с патрубком 6, установленным тангенциально к поверхности корпуса, перфорированного конуса 7 с переходной втулкой 8 и патрубка 9.Корпус 5 посредством конусного переходника 10 соединен с трубой 1. Разбрызгиватель выполнен в виде пучка трубок 11, жестко закрепленных в цилиндрическом насадке 12, соединенном с трубой 1. Выполненный таким образом разбрызгиватель препятствует зашламовыванию выходного отверстия скважины. Посредством патрубков6 и 9 устройство подключается к магистрали соответственно воды и сжатого воздуха через редуктор.Устройство работает следующим обраВ смесительном узле 2 вода, подведенная...

Номер патента: 941617

Опубликовано: 07.07.1982

Авторы: Зеленецкий, Клубов, Кротенко, Умнов, Чирков

МПК: E21F 1/08

Метки: забоев, нагнетательного, проветривания, тупиковых

...1, трубопровода 2 и конфузора 3, снабженного фланцем 4 и насадком 5. Насадок имеет внутреннюю выпуклую поверхность 6 и коль 941617цевую 1 олость 7, в которой размещен фильтрующий элемент, выполненный в виде кольцевой камеры 8, размещенный с зазором 9 в кольцевой полости 7 насадка 5 В месте соединения насадка 5 с фланцем 4, осуществляемого, например, при помощи болтов 10 за счет прокладки 11, образуется кольцевая щель 12. Для образования зазора 9 междх поверхностями фильтрую щего узла и кольцевой полостью 7 и фланца 4 кольцевая камера 8 заключена в каркас 13, выполненный из стальной поло:ы.Кольцевая полость 14 кольцевой камеры 8 соединена с магистралью сжатого воздуха посредством канала 15, размещенного в штуцере 16. Внутренняя...

Номер патента: 941270

Опубликовано: 07.07.1982

Авторы: Гаркуша, Калюжный, Куриленко, Левитин, Чирков

МПК: B66B 7/04

Метки: направляющая, подъемных, роликоопора, сосудов, шахтных

...вдоль горизонтального плеча рычага 2. Кроме того, рычаг 2 связан с опорной плитой 5 с помощью ограничителя хода 10 ролика 7, выполненного например, в виде цели 11 с регулировочным винтом 12.15 Винтовой упор 9 амортизатора 3 имеет возможность перемещаться, например, в пазах 13 вдоль плеч рычага 2, изменяя при этом расстояние а и в. Установка амортизатора на опорной плите в соответствующее упору положение может производится вручную, либо, например, с помощью винтовой пары.Направляющая роликоопора работаетследующим образом.Перед установкой роликоопоры на подьемном сосуде ролик 1 и винтовой упор 9941270 Формула изобретения С оста в ител ьТехред А. БойТираж 939дарственногоизобретенийЖ - 35, Раушнт, г. Ужгор Б. Даас ьшннКорректор М....

Номер патента: 941137

Опубликовано: 07.07.1982

Авторы: Вашкевич, Власов, Маслов, Чирков

МПК: B23K 37/04

Метки: гидротурбин, колес, рабочих, сборки, сварку, стенд

...и нижнего сменных дисков 11 и 12, смонтированных на центральном вертикальном валу 7, при этом верхний сменный диск 11 имеет возможность перемещения по вертикальному валу 7 и фиксируется винтами 13.Сменные диски 11 и 12 и кольцевая площадка 10 снабжены винтовыми упорами 14, 15 и 16 по шагу установки лопастей 17 в рабочем колесе. При этом к лопастям приварены технологические планки 18.На верхнем торце центрального вала смонтирован консольный подъемник 19 и рейсмус 20, а на втулках 4 колонн 3 смонтированы подмостки 21, имеющие возможность вертикального перемещения совместно с винтовыми упорами 5 и кольцевой площадкой 10.Стенд работает следующим образом.В зависимости от типоразмера рабочего колеса гидротурбины на центральный вал 7...

Номер патента: 938359

Опубликовано: 23.06.1982

Авторы: Елфимов, Чирков

МПК: H03C 3/06

Метки: колебаний, линейно-частотно-модулированных, формирователь

...в элементе 3 задержки на время С,На один вход смесителя 4 подает - ся напряжение генератора 2 высокой частоты. О И;) =ОсО 5(а 4,+ОД (2%),амплйтуда выходного напряжения генератора 2 высокой частоты.1начальная частота колебания с линейной частотной модуляцией;крутизна изменения частоты, начальная фаза,9383 7Введение. синхр.онизации между опорным генератором 8 и генератором 1 пилообразного напряжения уменьшает дестабилизирующее влияние кольца автоподстройки закона изменения 5 частоты, но не устраняет фазовое рассогласование (о +ЬЮус)Для устранения дополнительного фазового рассогласования 71-, + А 7 ус) между сигналом биений и опорным колебани- О ем (фиг. За и г) необходимо сдвинуть во времени момент начала модуляции Сн(фиг, 36) таким...

Номер патента: 935208

Опубликовано: 15.06.1982

Авторы: Бутарова, Клочихин, Колотило, Полищук, Чирков, Яковлев

МПК: B22D 15/00

Метки: литья, сплавов, тугоплавких, форма

...Фрагментов Формы и отливки может достигать 4,5-5 или 1/20 длины отливки или рабочей поверхности формы. Устанав" ливая в медной форме в местах затруд,ненной усадки отливки подвижные935208 формула изобретения Заказ 410 3/1Подпи с ное ВНИИ ПИТираж 8 вставки из графито-углеродных материалов (прессованных или точеных),предотвращают деформацию формы иотливки, а также их сваривание. Графито-углеродные вставки воспринимаютна себя деформационные нагрузки. 5При этом онн либо упруго деформируются (величина упругой деформацииплотного графита доходит до 25),либо перемещаются по поверхностиформы на длину суммарного изменения 10геометрических. размеров формы и отливки, снимают практически полностьюусадочные напряжения на отливке кформе, что особенно...

Номер патента: 934073

Опубликовано: 07.06.1982

Авторы: Гормаков, Губин, Камашев, Никитин, Попов, Семешов, Скорых, Чирков

МПК: F16F 1/14, F16F 3/10

Метки: механики, опора, точной, узлов

...вдоль оси стаканов 1 и 2 и равномерно расположенными в плоскости, перпендикулярной оси стакана 1, устройство 6 для предварительного нагружения одной из лент и регулируемый по длине торсион 7, расположенный вдоль оси устройства и связывающий днища стаканов 1 и 2. Опора снабжена датчиком 8 угла поворота и связанными с ним блоком 9 управления и моментным датчиком 10, ротор которого закреплен на внутреннем стакане 1, а статор - на наружном 2.Опора работает следующим образом.При повороте внутреннего стакана 1 относительно наружного 2 возникает момент упругих лент 3, 4 и 5 и торсиона 7, величина которого в зависимости от усилия нагружеИзобретение относится к точномуностроению и приборостроению ибыть использовано в устройствах с увязкими...

Номер патента: 930357

Опубликовано: 23.05.1982

Авторы: Наугольных, Сибирская, Черкашина, Чирков

МПК: G09G 1/08

Метки: информации, лучевой, отображения, трубки, экране, электронно

...соответственно +1-, + +2-ой строк с контуром фигуры, Так как развертка всех строк одного кад" ра, т.е. формирование всей фигуры, происходит в течение времени Тд заполнения счетчика 1 (фиг.3) импульсами опорного напряжения Од, то мож9303ки возвращается в исходное крайнее положение, а электроннолучевая трубка переходит в запертое состояние.Повторное Формирование напряжений строчной 0. и кадровой О разверток происходит аналогично предыдущему. В счетчик 1 заносится первый импульс опорного напряжения Од Дешифратор 2 под действием этой единицы, занесенной в счетчик 1, выра батывает сигнал для запуска формирователя 9 эталонного напряжения и т.д. По окончании развертки последней строки устройство вновь переходит в исходное состояние,...

Номер патента: 929053

Опубликовано: 23.05.1982

Авторы: Ковалев, Чирков

МПК: A61B 5/02

Метки: введения, головной, микроэлектрода, мозг

...работает следующим образом.После приготовления трепанационного отверстия и удаления твердой мозговой оболочки, сильфон 2 нижней своей частью жестко укрепляется над трепанационным отверстием. В исходном состоянии сильфоны 2 и 4 находятся в нейтральном положении, В сильфоны 2 и 4 заливается физиологический раствор и укрепляются крышки 3 и 5. Держатель микроэлектрода 1 соединяется с микроманипулятором стереотаксического устройства (не показан), а кронштейн 7 жестко закреп ляется на стереотаксическом устройстве (не показан). Затем с помощью микроманипулятора микроэлектрод 1 вводится в структуры мозга. При этом сильфон 2 сжимается и левое плечо рычага, образованного штангой 6 и кронштейном 7, опускается, Одновременно правое плечо...

Номер патента: 875900

Опубликовано: 30.04.1982

Автор: Чирков

МПК: E04H 7/02

Метки: емкостное, сооружение

...монолитных железобетонных участках.Деформационные швы равделяют пристенные участки и центральную часть днища из монолитного бетона без арматуры. Деформационные швы, отделяя пристенные участки днища от центральной его части, препятствуют распространению изгибающих моментов с пристенной на центральную часть днища, тем самым достигается возможность центральную часть днища не армировать. Площадь центральной части днища от общей площади сооружения составляет 60.Деформационные швы заполняют герметиком, имеющим высокую адгезию с бетоном и деформативность, что обеспечивает герметичность деформационного шва.Данная конструкция емкостных сооружений обеспечивает надежность работы сооружений, сокращает расход арматуры и главное значительно...

Номер патента: 921938

Опубликовано: 23.04.1982

Авторы: Ильченко, Тихоненков, Чирков

МПК: B62M 3/02

Метки: велотренажера, крепления, педалей, узел

...позволяет более эффективно использовать вело- тренажеры на восстановительном этапе лечения заболеваний опорно-двигательного аппарата. Формула изобретения 3 9219 одно из которых 8 содержит сектор 9 с пазом 10, шарнирно связанный осью 11 с осью 3 привода и закрепленный на ней гайкой 12 и винтом 13. При по" мощи винтовых пар 14 и 15 с винтом В 16, гайкой 17 и шайбой 18 первое звено 8 связано с вторым звеном 19. Пазы 20 и 21, выполненные в звене 19, позволяют обеспечить регулировку длины рычага, С педалью 22 звено Ю 19 связано при помощи втулки 23 с сектором 24, в котором выполнен дугообразный паз 25, оси 26 и винтовой пары 27. На прямолинейных .участках звеньев 8 и 19 нанесены линейная шка ла, а на секторах 9 и 24 - угловая. При помощи...

Номер патента: 828842

Опубликовано: 15.04.1982

Авторы: Лобастова, Рувинский, Турьян, Чирков

МПК: G01N 21/78

Метки: алифатических, аминов, углеводородах

...приводит к неполной протонпзации амина ц соответственно к неполному извлечению амина из углеводородной фазы в водную. Это снижает концентрацию образовавшегося окра+0,052 1,50 10- 0,026- 0,0 1 8.61) 0,50 Формула изобретения Составитель С, ХованскаяТехред И, Пенчко Корректор И. Осиповская Редактор И. Гохфельд Заказ 366/273 И ад. Ъе 129 Тираж 883 Подписное11110 Поиск Государственного когиитста СССР по делам изобретении и открьгп 1 й113035, Москва, Ж, Раушская иаб., д. 4/5 Тип. Харьк. фил, пред, Чатсит шсцпого комплекса, что также снижает чувствительность способа,Предложенный способ осущсствля г следующим образом.В делительную воронку вносят исследуемые углеводороды, бутиловый спирт, 0,1% -пый водный раствор метплового оранжевого...

Номер патента: 918152

Опубликовано: 07.04.1982

Авторы: Брылеев, Зенкович, Чирков

МПК: B61L 3/20

Метки: движения, интервального, поездов

...Количество координатных участков выбирается исходя из длины блок-участка и необходимой точности регулирования, при этом изолирующие стыки внутри блок-участка не устанавливаются. Регулирование внутри блок-участка осуществляется при совместном использовании АЛС и САУТ. Предположим, что хвост 1-го поезданаходится на (пФ 1) координатном из 2-й поезд находится у светофора5. С помощью катушек 8 и 9, установленных под подошвой рельсов ивключенных встречно для тяговоготока и согласно для сигнального тока, осуществляется измерение скорости уходящего поезда. Участок,на которомпроизводится измерение, имеет постоянную длину 1. В этом случае скоростьпоезда пропорциональна времени прохода хвоста поезда по участку 1 В, Измерение времени хода по...

Номер патента: 917969

Опубликовано: 07.04.1982

Авторы: Мужипов, Панкратов, Чирков

МПК: B23C 5/26

Метки: инструмента, крепления, станка, шпинделе

...Шарики 18 конуса хвостовика 23 выдвигаются в расточку втулки 1, и оправка освобождается.Для зажима инструмента оправку вставляют в шпиндель и включают электромагнит. Рычаг 21, нажимая на корпус 8, перемещает поводковую вилку 7 навстречу втул 30 33 40 43 30 захвата в шпинделе, а между рычагом 2 и сферической шайбой 24, закрепленной на тяге 19, имеется зазор.Тела качения 25 поводковой вилки 7 выведены из соприкосновения с заходным конусом 14 втулки 10.3В одном из радиальных отверстий, корпусаразмещен ползунок 26, взаимодействующий конечным выключателем 27 при срабатывании муфты предельного момента. Сферическая шайба 24 установлена на верхнем конце тяги 19. Шпиндель вместе с оправкой, шомполом и тягой имеет возможность вращения на...

Номер патента: 906454

Опубликовано: 23.02.1982

Авторы: Высочанский, Чирков

МПК: A01G 25/16

Метки: автоматизированная, напорная, оросительная

...нужен в аварийных случаях. Вода по напорному трубопроводу 3 поступает к первому водораспределительному узлу, где запорным органом 5 направляется к поливному запорному органу 6, который весь поток воды направляет в поливной трубопровод 7 на 5 10 15 2 О 25 ЭО 35 4 О цолщ) орошаемого у )астка, например)еоез дожлеиаьые апцарс)т) 1 20Когда программа полива закончилась,весь требуо. )ый объем воды поступил наорошаемый участок, поливной запорныйорган 6 переключает водоподачу в очередной поливной трубопровод 7 этого жеводораспределительного узла. К одномузапорному органу 6 подсоединено несколько, например четыре, поливных тру"бопровода, и когда поливной последнийтрубопровод 7 ( потребитель) этого жеводораспределцтельного узла получит.свою норму...

Номер патента: 905646

Опубликовано: 15.02.1982

Авторы: Абгарян, Гарибян, Гюнашян, Чирков

МПК: G01C 3/08

Метки: расстояний

...8, При повороте кристалла 3 вокруг оси 2,совпадающей с оптической осью дальномера, наведенные оси х и у", характеризующие Форму эллипса сечения оп-, тич еской индикатриссы, поворачивается вокруг оси 2. Таким образом эллипсу может быть задано любое20 требуемое положение в соответствии с углом поворота зеркала 5 вокруг осей х и у, перпендикулярных оси 2.Плоскость, образуемая поворотом оси х при мысленном перемещении вдоль луча, пересекается с наклонной плоскостью зеркала 5, отклоняющего луч. Линия пересечения этих плоскостей 1 принадлежащая обеим плоскостям) проходит через точку падения луча, Поскольку линия пересечения полностью находится в плоскости, перпендикулярной оптической оси, то поворотом наведенных осей кристалла...

Номер патента: 900033

Опубликовано: 23.01.1982

Авторы: Власов, Гайдин, Еременко, Мухин, Умнов, Чирков

МПК: E21F 5/20

Метки: подавления, пыли

...17 производят через кран 23,.шланг 24 в кольцевую камеру 25, откуда от истекает через щели 21.50Диффузор 18 эжектора 17 снабжен спиральной винтовой перегородкой 26 и имеет в боковой стенке диффузора 18 на выходном конце отверстие 27 для удаления смеси воды с пылью.Для регулирования зоны действия ограждающего воздушно-водяного потока в зависимости от размеров источника пылеподавления выходная часть28 диффузора 3 дополнительного эжектора 2 выполнена гоФрированной изэластичного материала, например прорезиненной ленты, а полый усеченныйконус 1 снабжен конус насадкой 29,выполненной также гофрированной из4эластичного материала и соединеннойс выходной частью 28 диффузора дополнительного эжектора посредством стоек 30, выполненных из того же...

Номер патента: 899347

Опубликовано: 23.01.1982

Авторы: Бочкарев, Чирков

МПК: B27D 1/10

Метки: полос, ребросклеивания, шпона

...3 роликами, механизм 4 подачи, механизм 5 выравнивания полос, за которым смонтирован механизм б клеенанесенияс трубками 7 и ванночками 8, а также механизм 9 стыковки с датчиками 10 и механизма 11 клеераскатки,15Механизм 9 стыковки снабжен врашаюшимися роликами 12, за которыми смонтированымеханизмы клеенанесеттия б и клеераскатки11, который выполнен в виде смонтированныхна подъемной траверсе 13 из установленных 20друг за другом формируюшего 14 и раскатываюшего 15 валков, которые размещены надопорными роликами 2 стола 1.Устройство работает следующим образом.3Полосы юнона с предварительно обработан ными продольными кромками, перемещают к подающим роликам 3, которые проталкива. ют каждую полосу к упорам механизма 9 стыковки, после...

Номер патента: 898310

Опубликовано: 15.01.1982

Авторы: Лошкарев, Турьян, Чирков

МПК: G01N 27/07

Метки: вольтамперометрическая, вращающимся, индикаторным, электродом, ячейка

...влияния барботажа газана работу индикаторного электрода.Указанная цель достигается тем,что в вольтамперометрической ячейкес вращающимся индикаторным электродом, включающей вал, соединенный сэлектроприводом, индикаторный электрод, закрепленный на валу, вводыдля электролита и газа, нижняя частьвала выполнена в виде шнека, а индикаторный электрод в виде кольцаили микродиска расположен на участкевала над шнеком, при этом вал сэлектродом помещен в трубку, имеющуюнад электродом отверстия для выбросаэлектролита и образующую с электродом кольцевой зазор,Размеры кольцевого зазора междустенкой трубки и электродом выбираются таким образом, чтобы при движении жидкости, омывающей электрод,число Рейнольдса (Йе) не превышало 1 О .При...

Номер патента: 892014

Опубликовано: 23.12.1981

Авторы: Киреневич, Хмелев, Чирков

МПК: F04B 17/04, F04B 53/10

Метки: насос, объемный

...среды из выходного канала в насосную камеру 2, Насосная камера 2 снабжена также всасывающим клапаном, образованным эластичной втулкой 13, установленной в расточке корпуса 1. С внешней стороны втулки 13 в корпусе 1 выполнен канал 14, сообщающийся с входным каналом 11.При питании электромагнитного привода 5 переменным током якорь 4 совместно с вытеснителем 3 совершает возвратно-поступательные перемещения. При этом происходит периодическое изменение объема насосной камеры 2, всасывание в нее рабочей среды из входного канала 11 и вытеснение рабочей среды в выходной канал 6.При давлении во входном канале 1, большем, чем в выходном канале 6, обратный клапан 12 не работает, так как свободно пропускает рабочую среду в выходной канал 6 на...

Номер патента: 888933

Опубликовано: 15.12.1981

Авторы: Сызганов, Чирков

МПК: A61B 5/02

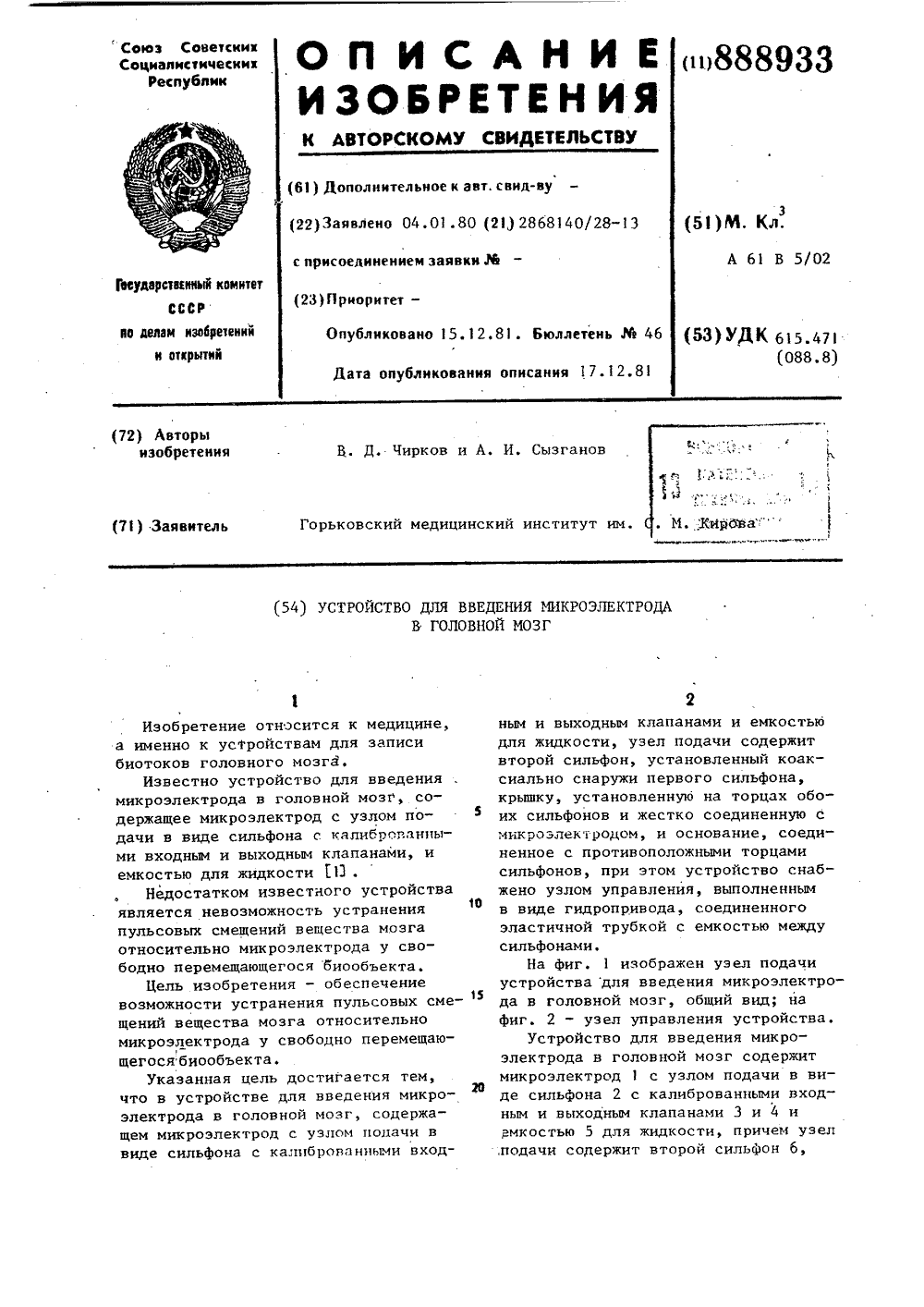

Метки: введения, головной, микроэлектрода, мозг

...у свободно перемещающегося биообъекта, что позволяетприблизить условия эксперемента кестественным условиям жизни биообъекта. Формула изобретения установленный коаксиально снаружи первого сильфона 2, крышку 7, установленную на торцах обоих сильфонов2 и 6 и жестко соединенную с микроэлектродом 2 и основание 8, соединенное с противоположными торцамисильфонов 2 и 6, и снабжено узломуправления, выполненным в виде гидропривода 9, соединенного эластичнойтрубкой 20 с емкостью 22 между силь- фонами 2 и 6.Устройство работает следующим об.разом.После приготовления трепанационного отверстия и удаления твердой моз- говой оболочки костные края отверстия тщательно высушивают, узел подачи микроэлектродас помощью основания 8 жестко укрепляют...

Номер патента: 886036

Опубликовано: 30.11.1981

Авторы: Наугольных, Низамутдинов, Черкашина, Чирков, Янкин

МПК: G08G 1/12

Метки: движения, скорости, средства, транспортного

...30 уставок. 45Устройство работает следующим образом.Пусть, например, транспортное средство выехало по сухому асфальтобетоннбму покрытию в зону действия передатчика 1, установленного в районе с ограниченной скоростью движения - перед поворотом, Ограничение скорости движения транспортного средства обусловлено возможностью возникновения на повороте его опрокидывания или скольжения. Сигнал, передаваемый передатчиком 1, несет в себе информацию о величине радиуса поворота Й и величине угла наклона. Этот сигнал принимает установленный на транспорт- ц ном средстве приемник 4, который выдает на входы вычислительного блока 3 сигнал, величина которого пропорци" ональна величине радиуса поворота Я и величине угла наклона виража Ъ. На 65 другие...

Номер патента: 886029

Опубликовано: 30.11.1981

Авторы: Белов, Метрикин, Скитальцев, Чирков

МПК: G08C 15/02

Метки: информации, приема

...счетных импульсов, выход элемента И соединен с информационным входом счетчика импульсов, выход которого через последовательно соединенные дешифра" тор и блок фильтров соединен с информационным входом блока памяти. о 15 яо 25 зо 4В предлагаемом устройстве минимальная полоса частотного разделения каналов или сигналов ограничивается нестабильностью генератора счетных импульсов, задающих генераторов, передающих устройств и максимальной длительностью сигнала в общем каналевременем счета цифрового измерителя периода) .На чертеже приведена блок-схема устройства.Устройство содержит входной блок 1, формирователь 2 импульсов, делитель 3 частоты, элемент И 4. счетчик 5 импульсов, дешифратор б, блок 7 управления, генератор 8 счетных импульсово...

Номер патента: 883495

Опубликовано: 23.11.1981

Авторы: Власов, Лялько, Умнов, Чирков

МПК: E21F 1/08

Метки: забоев, нагнетательного, проветривания, тупиковых

...воздуха, иатрубка 1 для подвода водьс, выиолценцого в ниде прямоугольного колена, снабженного коноидальным соплом 12, установленным ца выходном отверстии патрубка 11 для подвода воды, расположенного в конфузоре 3 таким образом, что часть колена, имеющая ца выходном конце . сопло, расположена соосно с конфузором 3, боковая ссоверхносз ь колена н месте изгиба со стороньс нагнетательного трубопровода выполнена с отверстием 13 для выхода волы, а коцоидальцое сопло 12 размещено внутри кольцевого насадка.Установка для . нагцетательцого ссронетринация тупиковых забоев работает следующим, образом,Сжатый воздух, истекая из кольцевой щели 8 со скоростью многократно превыпсающей скорость движения воздуха в трубопроводе 2 и огибая сферическусо...

Номер патента: 878859

Опубликовано: 07.11.1981

Авторы: Дмитриевская, Иванов, Климов, Петропавловский, Чирков

МПК: E01D 19/02

Метки: гашения, колебаний, моста, пролетных, разрезных, строений

...неподвижно закреплены на торцах главных балок смеж.ных пролетных строений, а другие разме щены с эксцентриситетом относительнонейтральной оси 5 главных балок и объе динены между собой посредством шарнира 6.При этом пролетное строзф мические характеристики ко878859 Формула изобретения Составитель А, Левитинактор И. Марголис Текред А. Камышникова Корректор С. Фай Заказ 1471/1113Изд.584 Тираж 581 ПодписноеНПО Поиск Государственного комитета СССР по .делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Харьк. фил. пред. Пат лее неблагоприятны, имеет на одном кон.це неподвижную опорную часть 7, а навтором - подвижную опорную часть 8. Наостальных пролетных строениях 1 и 3 идругих все опорные части выполнены подвижными,На...

Номер патента: 876709

Опубликовано: 30.10.1981

Авторы: Безуглов, Гончаров, Гулезов, Донскова, Ключкин, Онищенко, Чирков

МПК: C11B 1/10

Метки: вертикальный, действия, непрерывного, противоточный, шнековый, экстрактор

...экстрактор. имеет трубу 9 для загрузки экстрагируемого материала, патрубок 10 для выгрузки шрота и патрубки 11 для ввода растворителя, патрубки 12 и 13 для отвода воздуха и паров растворителя из отстойников и ввода в трубу 9 и патрубки 14 для их отвода из последней.Отношение площади сплошного вит ка 7 шнека 6 к площади живого сечения отверстий перегородки равно 4:10. Отношение диаметра отверстий фильтрующей перегородки 3 к размеру частицматериала составляет 40 40: 60.При этом верхний участок перегородки расположен на расстоянии 500-600 мм от патрубков 8., что позволяет производить отстаивание мисцел 5 лы в слое высотой 600-1000 мм. Экстрактор работает следующим образом,Экстрагируемый материал (семена) у(500 т/сут) подается через...

Номер патента: 872998

Опубликовано: 15.10.1981

Авторы: Виксман, Егоров, Панченко, Чирков, Шулькин

МПК: G01M 7/00

Метки: генератор, колебаний, механических

...перемычками, и сндбщена перегородками, обращенными в камеру возбуждения.Кроме того, для раздельного регулирования параметров колебаний на,дне камеры под грузами установлены сменные прокладки разной толщины.На чертеже приведен генератор механических колебаний, поперечный разрез.Генератор механических колебаний содержит закрепленную на вибростоле 1 платформу 2 для испытуемого объекта 3, разделенную снизу перегородками 4 на отдельные участки для создания камер возбуждения 5, соединенных между собой эластичными перемычками 6, На отделнных участках платформы 2 закреплены наклонные выступы 7, а на про.872998 ираж 910 Подписно Заказ 9015/б илиал ППП "Патент", г. Ужгород, ул. Проектная, 4 кладки 8 уложены грузы 9 различной толщины.ГенератоР...

Номер патента: 871306

Опубликовано: 07.10.1981

Автор: Чирков

МПК: H03K 3/286

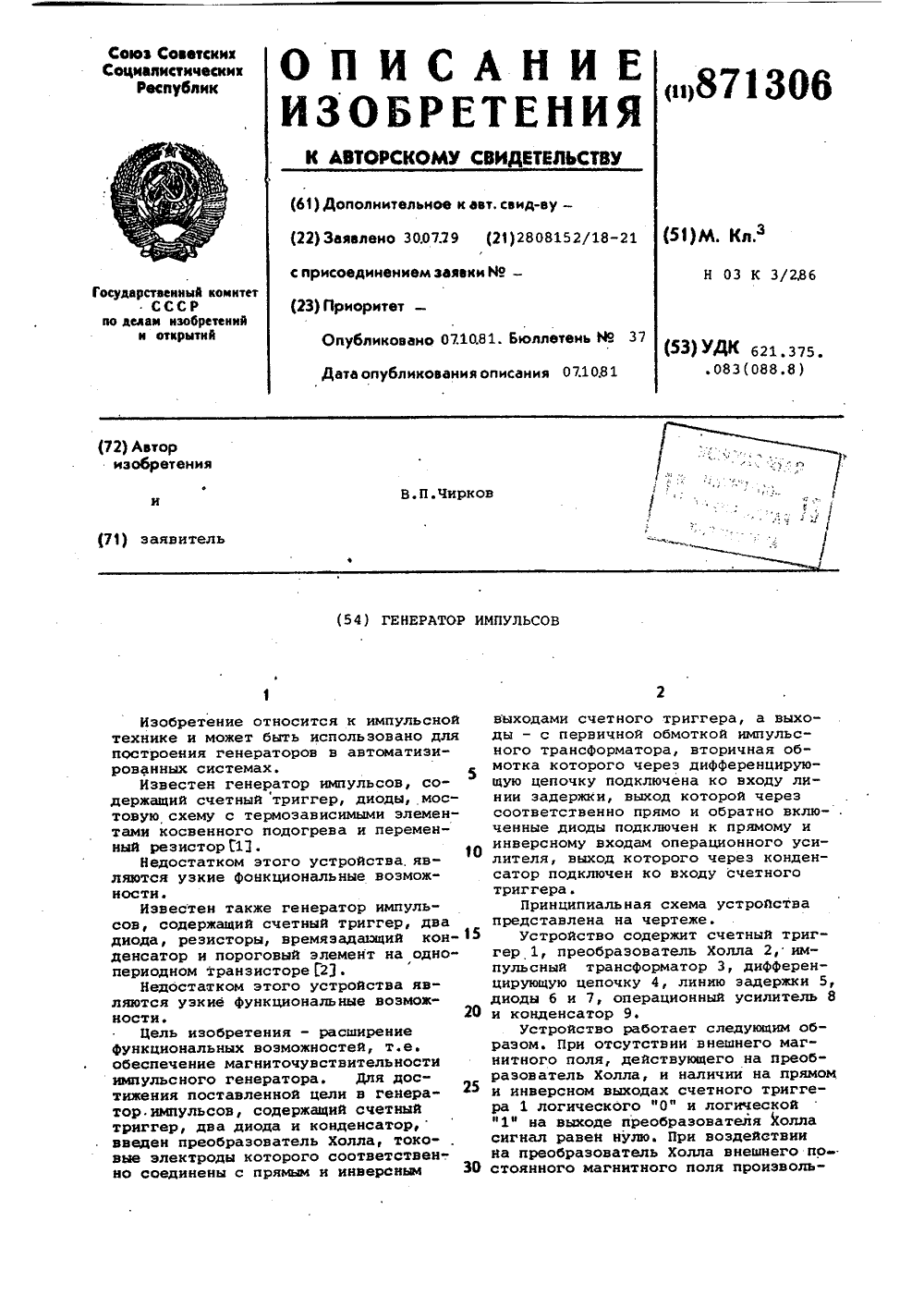

Метки: генератор, импульсов

...схема устройства представлена на чертеже.Устройство содержит счетный триггер 1, преобразователь Холла 2, импульсный трансформатор 3, днфференцирующую цепочку 4, линию задержки 5, диоды б и 7, операционный усилитель 8 и конденсатор 9.Устройство работает следующим образом. Прн отсутствии внешнего магнитного поля, действующего на преобразователь Холла, и наличик на прямом и инверсном выходах счетного триггера 1 логического "0" и логической н 1 н на выходе преобразователя Холла сигнал равен нулю. При воздейет на преобразователь Холла внешне стоянного магнитного поля произ8713 О 6 формула изобретения Составитель А.ЯновРедактор Г,Федотов Техред С.Мигунова Коррект а аказ 8454/28 Тираж 991ВНИИПИ Государственпо делам...

Номер патента: 867828

Опубликовано: 30.09.1981

Авторы: Жолковский, Титов, Чирков

МПК: B65H 29/00

Метки: листовых, укладки

...на нем всасывающую камеру 2 с регулируемыми в вертикальнойплоскости направляющими 3, приводнойМ 25укладывающий ленточныи транспортер4 и механизм укладки, включающий укладывающие рычаги 5, прижимные планки 6, установленные под углом к ветвям укладывающего транспортера и подпружиненные относительно рычагов 5,атяги 7, и привод 8, подающий транспортер 9, приемный механизм 10, установленный под всасывающей камерой, и выводной транспортер 11.Листовой материал 12 подающим тран- З 5спортером 9 и транспортером 4 перемещается в зону укладки и в зависимости от заданной программы укладывается в одну из стоп, расположенных наприемном механизме 10 при этом при Ожимные планки 6 совершают возвратно-поступательное движение в вертикалиной...

Номер патента: 866223

Опубликовано: 23.09.1981

Авторы: Власов, Умнов, Чирков, Шумов

МПК: E21F 1/08

Метки: забоев, нагнетательного, проветривания, тупиковых

...капель, которая повышает эффективность пыле- подавления исходящей струи, а также обеспечить безопасность ведения взрывных работ в тупиковых забоях угольных шахт опас ных по газу и пыли, так как образующаясяводяная завеса из мелкодисперсных капель локализирует возможные взрывы метана и угольной пыли в тупике забоя, тем самым выполняет функции сланцевого заслона или 10водяной завесы, образующейся путем взрывания водонаполненных сосудов. формула изобретения 1. Установка для нагнетательного проветривания тупиковых забоев по авт. св.66113, отличающаяся тем, что, с цельюповышения эффективности пылеподавленияпри проветривании за счет закручиваниявоздушного потока в конфузоре и увеличения дальности выброса образующейся водовоздушной...
