Чирков

Номер патента: 783990

Опубликовано: 30.11.1980

Авторы: Фролов, Чирков

МПК: H03K 17/14

Метки: датчик, положения

...нестабильность.Известны датчики положения, содер.жащие задающий генератор с катушкойиндуктивности и пороговый элемент 123.Недостатками этих датчиков являются температурная нестабильность Инизкая помехоустойчивость. 15С целью повышения помехоустойчивости и температурной стабильностив датчик положения, содержащий генератор с катушкой индуктивности, соединенный с входом порогового элемента, введены соединенные последовательно счетчик, дешифратор, триггер и формирователь, а также блокуправления, вход которого подключенк выходу генератора, а выходы соедииены соответственно с входом установки нуля счетчика и другим входомтриггера, при этом выход формирователя соединен с другим входомпорогового элемента. 30, Ж, Раушская наб д каз 5 62НИИПИ...

Номер патента: 763605

Опубликовано: 15.09.1980

Авторы: Покидченко, Чирков

МПК: E21F 1/08

Метки: выработок, горных, проветривания, скважину, эжектор

...щелью 14, ширинукоторой регулируют за счет изменениятолщины прокладки 15, соединительногоканала 16 с регулировочным краном 17,штуцеров для подачи сжатого воздуха18 и для подачи воды 19, болтов 20и 21. Эжектор устанавливается в устье 25скважины 22, пробуренной у устья проводимой выработки 23 со стороны поступления свежего воздуха, при этом онзакрепляется дополнительным патрубком 10 в устье скважины 22, а вспомогательный патрубок 9 ориентируетсяВдоль оси горизонтальной вьработки24 по направлению к устью проводимойвыработки 23.Работает эжектор следующим образом,Сжать:й воздух, подведенный черезштуцер 18, с большой скоростью истекая из кольцевой щели 6, огибает сферическую поверхность колец 3 и 4 засчет разрежения, создаваемого у...

Номер патента: 763188

Опубликовано: 15.09.1980

Авторы: Кличко, Передеренко, Третьяков, Чиннов, Чирков

МПК: B65B 9/06

Метки: ленты, наполнения, пакетов, полимерной, продуктом, сыпучим

...16, выполненные 35 во внутренних стенках питателя, покрытых тканью, в его внутреннюю полость под избыточным давлением подается воздух, создавая аэрацию продукта и увеличивая его текучесть, что предотвращает слежинание, Шнеком 17 продукт непрерывным потоком подается в камеру массометра 10, который регулирует постоянство массы подаваемого продукта в установленных пределах. Иэ массометра поток продукта направляется в воронкообразные отсеки 18 ротора 11.Одновременно лента 3 упаковочного материала с рулонодержателя 1 подается на приспособление 4, на котором складывается вдвое вдоль полосы, а затем поступает на барабан 5, где . нагретые элементы 6 снаринают ленту поперечными швами 8, и на ней образуются секции 7 пакетов, При подходе к отсекам...

Номер патента: 750570

Опубликовано: 23.07.1980

Авторы: Чирков, Шевченко

МПК: G11C 29/00

Метки: оперативной, памяти

...вырабатывает последовательность управляющих сигналов вида теста, определяемого блоком 2 управления, которые в адресном блоке 3 преобразуются в сигналы записи-чтения и по определенным адресам подаются на блок 4 подключения матриц. При обнаружении элемента памяти с параметрами считанного сигнала, не соответствующими установленным требованиям, из блока 5 обнаружения неисправностей выдается сигнал в блок 2 управления для останова работы адресного блока 3. Адрес бракованного элемента проверяемой матрицы подается в блок 6 местного управления,. в который подается из блока 2 управления информация о номере проверяющего теста и из блока 5 обнаружения неисправностей - информация о характере брака. При наличии брака на один вход первого элемента И...

Номер патента: 746876

Опубликовано: 05.07.1980

Авторы: Гордон, Леонов, Твердохлебов, Хмельницкий, Чирков

МПК: H03K 3/53

Метки: высоковольтный, генератор

...каскадов умножи 7, заряжая при этом только полону каждой колонны 8 и 9 до половиныминального напряжения и передавая ейловину номинальной мощности, то сумрная емкость конденсаторов умножиравна;Са 4 гРФормула показывает, что умножительряжения предлагаемого высоковольто генератора имеет суммарную емть конденсаторов в два раза меньшую)известного. Зто позволяет при тоймощности генератора значительноеньшить его размеры, т,е. увеличитьудельную мощность, Незначительноеличение размеров высоковольтногонсформатора эа счет введения дополельной обмотки несущественно,Оптимальное значение емкостей консаторов в каждом из каскадов умно-,теля напряжения определяется соот- ением, когде С- величина емкости конденсаторапервого каскада, 10 та- величина...

Номер патента: 743919

Опубликовано: 30.06.1980

Авторы: Захарченко, Пчелинцев, Савостьянов, Чирков

МПК: B65G 3/10

Метки: пропитки, строительных

...направляющую с кольцевым пазом 17, втулки с лопастями 18, установленной на направляющей с возможностью поворота посредством взаимодействия направляющей и пальцев 19,Установка для пропитки строительных материалов работает следующим образом. При повороте рычага 13, посредством серьги 14, осуществляется вертикальное перемещение клапана с уплотнением 15 и штанги 16. Материал из загрузочной воронки 2 поступает в вакуум-камеру 1, заполняя ее. В конце хода клапана ходовой винт, выполненный на конце штанги 16, взаимодействует с гайкой на нижней части втулки с лопастями 18, Так как пальцы 19 и кольцевой паз направляющей 17 не дают возможность переместиться втулке 18 по вертикали, то она поворачивается относительно оси, Поворачиваясь,...

Номер патента: 742749

Опубликовано: 25.06.1980

Авторы: Гусев, Кутьин, Николаев, Чирков

МПК: G01N 1/06

Метки: микротом

...а ющ и й с я тем, что, с целью сохранения в срезах цитоархитектоники мозга и повышения возможности наиболее полного нрослеживання связей между нейронами, система крепления и поворота ножа снабжена кривошипным рычагом с коническим хвостовиком, соединенным с блоком регулирования движения ножа относительно образца и планкой, на которой перпендикулярно установлен нож, а кривошипный рычаг со стороны планки выполнен с цент. рирующим выступом, а с другой стороны - с валиком. 3 74274 то же, вид сбоку; на фиг. 4 - изображена схема рассечения мозга.Микротом содержит двигательный возвратно-поступательный механизм, состоящий иэ пневмосистемы 1 и роликовых направляющих 2, соединенных с блоком 3 регулирования движения ножа, систему 4 крепления и...

Номер патента: 742607

Опубликовано: 25.06.1980

Авторы: Власов, Мухин, Умнов, Чирков

МПК: E21F 5/20

Метки: подавления, пыли

...25, откуда онистекает через щель 21,Диффузор 18 эжектора 17 снабженспиральной винтовой перегородкой 2 би имеет в боковой стенке диффузора18 на выходном конце отверстие спатрубком 27 для удаления смесиводы с пылью,На фиг,2 показана схема работыустройства 28 для подавления пыли.С помощью дополнительного эжектора2 образуют воздушно-водяной поток29 конусообразной формы, которыйиспользуют для ограждения и изоляции источника пылеобразования отокружающей среды, а с помощью эжектора 17 от источника пылеобразования 30 производят засасывание запыленного воздуха 31 и отделение изнего пыли,Устройство для подавления пылиработает следующим образом.Сжатый воздух подают в началечерез кран 8 шланг 9 в кольцевуюкамеру 10 дополнительного эжектора2.,...

Номер патента: 742121

Опубликовано: 25.06.1980

Авторы: Акимов, Плышевский, Тюрин, Улетов, Чертищев, Чирков

МПК: B24B 39/00

Метки: внутренней, наружной, обкатки, одновременной, поверхностей, труб

...5, хвостовик 6 которой посредством вилки 7 соединяется с приспособлением 8 для закрепления его в патроне токарного станка.Ролики 2 и 4 в оправках с помощью кривошипов установлены на торсионных валах 9, установленных на планшайбе с воэможностью поворота посредством вилок 10 и рукоятки 11, при этом необходимый угол поворота фиксируют по шкале 12 задней поверхности планшайбы 5.Механизм создания усилия обкатки внутренней поверхности состоит иэ Фиксаторов 13, установленных на осях 14, вставленных в цапфы 15, и подвижного корпуса 16, Один конец каждого из Фиксаторов 13 входит в паз на вилках 10, на второй конец воздействует тарированная пружина 17. Сжатие пружины (при котором создается усилие обкатки) производят с помощью кулачка 18....

Номер патента: 741896

Опубликовано: 25.06.1980

Авторы: Першин, Ройзин, Чирков, Шпирт

МПК: A63F 13/00

Метки: игра, телевизионная, электронная

...процесса игры совместно с формироватепем 11 импульсов,триггером 12, схемами И-НЕ 13, 14 исхемой И-ИЛИ-НЕ 15, воздействуя на,50блок 9 перемещения образа, задает направление движения перемещающегосяобраза после его удара" об управляемый("ракетку) или, другими словами, задает угол отскока.Для иллюстрации одного из возможных вариантов игры на фиг, 1 изображены также образы ракетки 16, 17, мяча 18 и горизонтальные линии 19 отскокамяча,Узеп управления процессом игры имеетсхему управления 2 и ручки управленияЗи 4.Узел воспроизведения процесса игрысодержит генераторы горизонтальной 5и вертикапьной 6 разверток, блок 7 по- гики, блок 8 видеосигнала и блок 9 перемещения образа,Узел логики содержит логические схемы 13, 14 и 15.Ниже...

Номер патента: 740263

Опубликовано: 15.06.1980

Автор: Чирков

МПК: B01D 45/12

Метки: сепаратор, центробежный

...вращательное.движение.Аппарат 5 участвует в двух движениях:вращательном относительно оси симметрии%0и поступательном, переносном но окруж-ности относительно эксцентричйого"вала8, Вращательное движение частиц фаэпо стенкам аппарата складывается издвух вращений; относительного по рвдиу%5су В, аппарата с угловой скоростью, равной угловой скорости М, относительноговращения аппарата вокруг его оси симмет-.метрии, т. е. вращения за счет сил вязкого трения, и переносного постунательного вращения по радиусу Р-Г, где г 50радиус эксцентричности расположения аппарата относительно оси вала привода, сугловой скоростью Ю , равной угловойскорости поступательного переносного55движения аппарата по окружности радиуса Г вокруг оси вала 8, т, е....

Номер патента: 737315

Опубликовано: 30.05.1980

Авторы: Грановский, Прушковский, Чирков

МПК: B65G 1/04

Метки: стеллаж

...устанавливается или непосредственно на полки 5, или на поддоны 15. Рамы 3 имеют П-образную в плане форму, что позволяет загружать мбс-товым краном сверху любую свободную полку стеллажа, установленную на незамкнутом конце рамы,737315 Формула изобретения ФЖЖВФФЯМАы. ж ъ. .: ъе Ъв;Ъ ., .,Предлагаемый стеллаж работает следующим образом.Стеллаж имеет (фиг. 1, 2) справа зону загрузки, слева зону хранения груза, Для подачи полки 5 из зоны загрузки в зону хранения исходным положением поршня пневмоцилиндра 7 является крайнее верхнее положение. Упор 1 О путем поворота на 90 выводится из гнезда 11, в котором постоянно находится в нерабочем положении, перемещается по тяге 8 до соответствующего рабочего гнезда 12 над верхней кромкой рамы, на которой...

Номер патента: 737294

Опубликовано: 30.05.1980

Авторы: Кличко, Куличенков, Передеренко, Стробыкин, Чиннов, Чирков

МПК: B65B 1/10

Метки: расфасовки, текучих

...для отвода неиспользованного продукта и шарнирно смонтированная заслонка, а по окружности карусепи расположены копирыдля взаимодействия с заслонкой. и 9.щим обра3 73кой 2 делят поток продукта на дискретныепорции, величина которых определяетсяооьемом или массой потока материала,скоростью движения трубчатых элементов4 и скоростью вращения течки 2,Так как течка 2 вршпается быстреекарусели 3, то за один оборот последнейв трубчатый элемент 4 попадает ряд порций материала из течки 2 и заданнаядискретная доза, подлежащая затариванию,набирается из множества порций. Таким образом, ошибка неравномерности подачи продукта в каждую тару усредняется, а разница массы между выходными дискретными порциями уменьшается в несколько раз.Пустая тара 11...

Номер патента: 736241

Опубликовано: 25.05.1980

Авторы: Борисов, Гайзлер, Галдун, Лиленко, Потапов, Чирков

МПК: H02B 15/04

Метки: диспетчерский, щит

...одновременно являются средством крепления элементов на панели и токоподводом к электрической схеме с монтажной стороны. С помощью этих штифтов элементы легко и быстро накладываются и сни. маются со щита, в результате чего при необходимости мнемосхему легко и быстро изменяют.Цель изобретения - упрощение конструкции и снижение металлоемкости,Это достигается благодаря тсму, что в диспетчерском щите, выполненном из отдельных секций, каждая из которых содержит каркас с укрепленными на нем плитами из эластичного матерИ. ала с крепежными элементами для образования поля щита, каждая из указанных плит снабжена расположенными ло периметру .ограничительными выступами для предотвращения смещения пластик друг относительно друга, и штифтами,...

Номер патента: 736240

Опубликовано: 25.05.1980

Авторы: Метрикин, Потапов, Чирков

МПК: H02B 15/00

Метки: выключателя, диспетчерских, мощности, символ, щитов

...боковойповерхности которого выполнены параллельные срезы во взаимно перпендикулярных плоскостях, каждая пара которых размещена на различном расстоянии от оси цилиндра, а внутри у азанного полого цилиндра размещена сигнальная лампа.На Фиг. 1 представлена конструкция предлагаемого символа выключателя мощности, Фронтальный вид; яаФиг. 2 - то же, вид сверху.Символ выключателя мощности :одержит корпус 1, внутри которого расположена контактная система и сигнальная лампочка 2, токапроводы 3 и поворотную ручку 4. Контактная системасостоит из симметрично расположенныхмикропереключателей 5 защитного исполнения, между которыми размещенаскоба б, имеющая П-образную Формувершина которой жестко закреплена вкорпусе, а боковые стороны соприкасаются с...

Номер патента: 735935

Опубликовано: 25.05.1980

Авторы: Абрамовский, Альтман, Ионов, Назаров, Патракеев, Чирков

МПК: G01J 3/42

Метки: абсорбции, анализа, атомной, газовой, отраженного, путем, света, смеси

...5935м%+ функция, характеризующаяослабление в результате мнегократных отражений. Очевидно; что при временнойзвдерж 5 ки Т в кювете существуетсвет, испытавший и "- сотражений, Положим, чтоЧ(п 1 =коэффиц иент,диффузного оражения,и - среднее число отражений,вызывающее эквивалентныйэффект ослабления света.При коэффициенте диффузионного рассеяния р = 0,95 ослабление света в10 и 10 происходит в случае 100и 230 рвз отражений от стенок, соответственно. Если принять, что порог чувствительности светового потока совре менных умножителей 10 Люмен диаметр сферы 1 м, диаметр окна фотокатода умножителя 2,8 см (угол обзора-42умножит епя и = 10 стерадиан), мощность источника света Эо = 100 ватт,прй длительйости световых импульсов10 сек, то можно...

Номер патента: 732159

Опубликовано: 05.05.1980

Авторы: Андрушко, Брылеев, Брылеева, Зенкович, Чирков

МПК: B61L 25/06

Метки: автоматической, локомотивной, сигнализации

...команды на исполнительный блок О, т. е. на включение огней локомотивного светофора. Выход дешифратора 5 воздействует на блок 6 регистрации кодов свободности и исправности рельсовой цепи следующего блок-учас;- ка, который фиксирует прием таких кодов, а также на блок 7 контроля исправности и вход блока 8 логической обработки. Сигнал на выходе блока 6 будет только в случае приема кодов свободности .и исправности рельсовой цепи. Этот сигнал воздействует на другой вход блока 7 и на один из выходов блока 9, другие входы которого соединены с выходами блоков 3 и 4. Блок 9 проверяет наличие одного из признаков при движении поезда по блок-участку, наличие или отсутствие кодов свободности и исправности следующего блок-участка до момента смены...

Номер патента: 555733

Опубликовано: 30.04.1980

Авторы: Дмитриев, Чирков

МПК: G09B 9/06

Метки: аудиторный, курсом, судна, тренажер, управлению

...ления воз мущРедак 474 Подписнокомитета СССРткрытийя наб., д. 4/5,пр, Сапунова, 2 ип огра разования нерегулярных возмущений, вход которого соединен с выходом блока нерегулярных возмущений, а выход подключен к входу следящей системы угла курса.На чертеже представлена блок-схема предлагаемого аудиторного тренажера по управлению курсом судна, который содержит пост 1 управления рулем, динамическую модель 2 рулевого механизма, счетно- решающий блок 3, следящую систему 4 угла курса, датчик 5 гирокомпаса, информационную модель 6, пульт 7 управления тренажером, блок 8 нерегулярных возмущений, блок 9 нелинейного преобразования нерегулярных возмущений, блок 10 автоматической оценки.Аудиторный тренажер работает следующим образом.Обучаемый,...

Номер патента: 440126

Опубликовано: 25.04.1980

Авторы: Федорова, Чирков

МПК: H03B 29/00

Метки: генератор, инфранизкочастотного, процесса, случайного

...число смен состояний распределено во времени по закону Пуассона. При прохождении сигнала через счетные триггеры 6-9, закон распределения от клоняется от закона Пуассона.Импульсное напряжение, полученное на выходе соответствующего счетного триггера, подключенного через пере О ключатель 10 к устройству 11 смещения, смещается с его помощью на величину, равную половине амплитуды, Этим оно становится двуполярным сигналом с двумя равнымж дискретными значениями. Если переключатель находится в первом положении и исключает из цепи счетные триггеры 6-9, отклонения от закона Пуассона не происходит и .двуполярный сигнал является двуполярным обобщенным телеграфнымсигналом.Далее сигнал поступает на вход усилителя 12 постоянного тока, который...

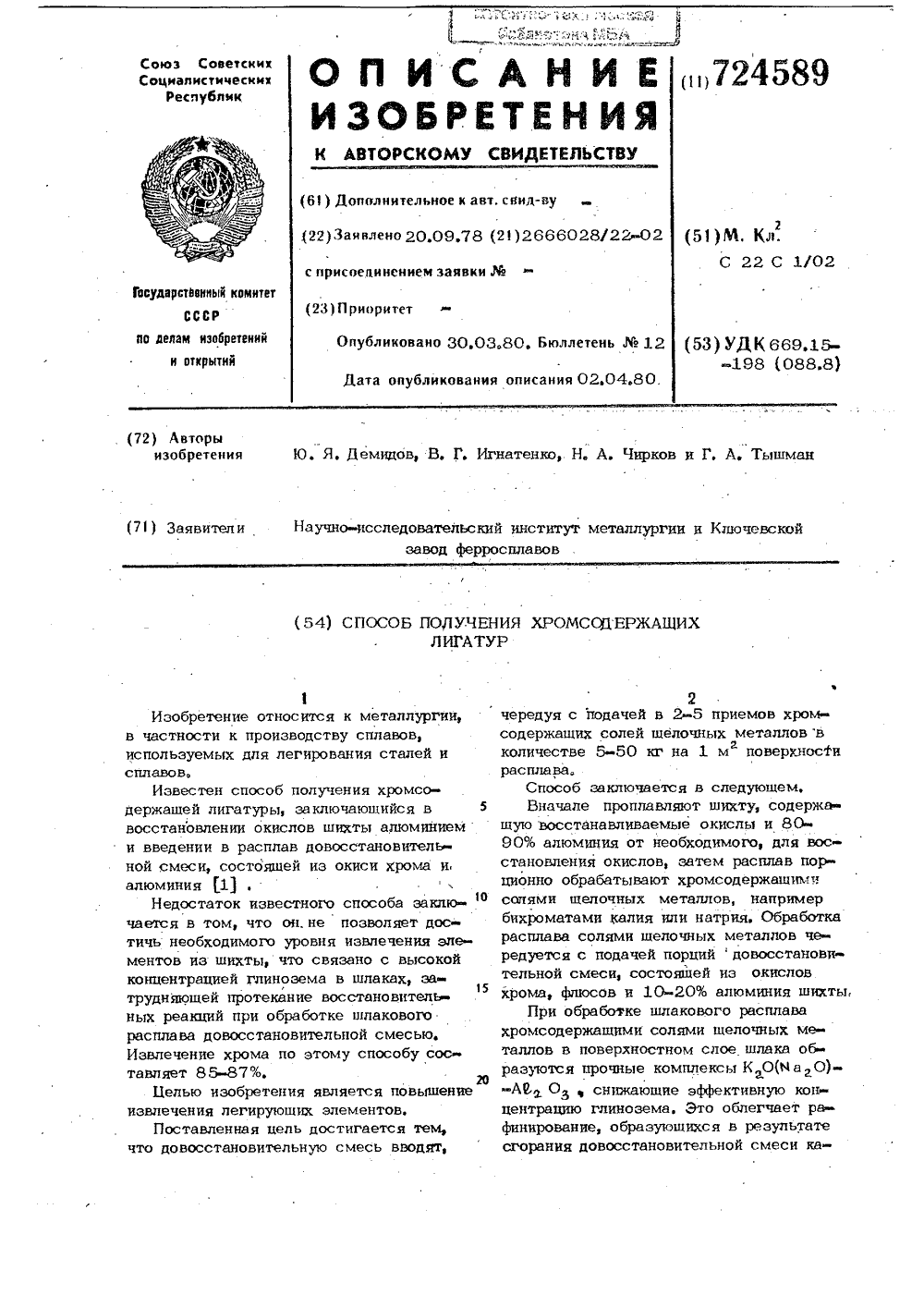

Номер патента: 724589

Опубликовано: 30.03.1980

Авторы: Демидов, Игнатенко, Тышман, Чирков

МПК: C22C 1/02

Метки: лигатур, хромсодержащих

...66,1% С0,55% АВ ) и 920 кг шлака (следыЯ 05, 1,73 С 0,). Извлечениевольфра 1 иа и хрома составляет, соответственно, Ъ 99,2 и 97,2.П р и м е р 4, В том же ковшепроплавляют 750 кг пятиокиси ниобия,580 кг окиси хрома, 300 кг никеля,470 кг алюминия, 230 кг извести, За- .тем на расплав подают 45 кг бихроматакалия 30 кг/м расплава) и довосстано 2вительную смесь, состоящую из 140 кгокисй хрома, 120 кг алюминия, 30 кгизвести, чередуя в 4 приема подачу по11,25 кг бихромата калия и по 72,5 кгдовосстановительной смеси. Получают1337 кг металла (38,0% Мь 36,3% Сг)225%И, 2,3% АР ) и 1310 кг шлака 3 7245пель хромоалюминиевого сплава, и повышает степень довосстановления окисловшлака, После сгорания порции довосстановнтельной смеси концентрация...

Номер патента: 724201

Опубликовано: 30.03.1980

Авторы: Белогузов, Высоцкий, Гаража, Давиденко, Казанец, Чирков

МПК: B03C 5/00

Метки: диэлектрических, жидкостей, механических, примесей

...жидкость заливают в гидробак 1 и при соответствующем положении крана 3 подают насосом 2 к ЭДГ и ЭОМП при включенном электропитании очистителей. Очищенная жидкость поступает в приемный бак 18. Дроссельный кран 8 служит для регулирования расхода жидкости, который определяют по показаниям манометра, оттарированного по расходу жидкости, В случае сильной оводненности жидкость предварительно перекачивают по циркуляционной схеме через ЭДГ в расходный бак 1. При этом ЭОМП отключают от системы краном 4. После очистки от воды жидкость через переключенный кран 4724201 Заказ 533/15 Изд.249 Тираж 649 нпо споис писное Типография, пр. Сапунова 3подают к ЭОМП, где очищают от механических примесей. Для анализа чистоты жидкости из крана 16...

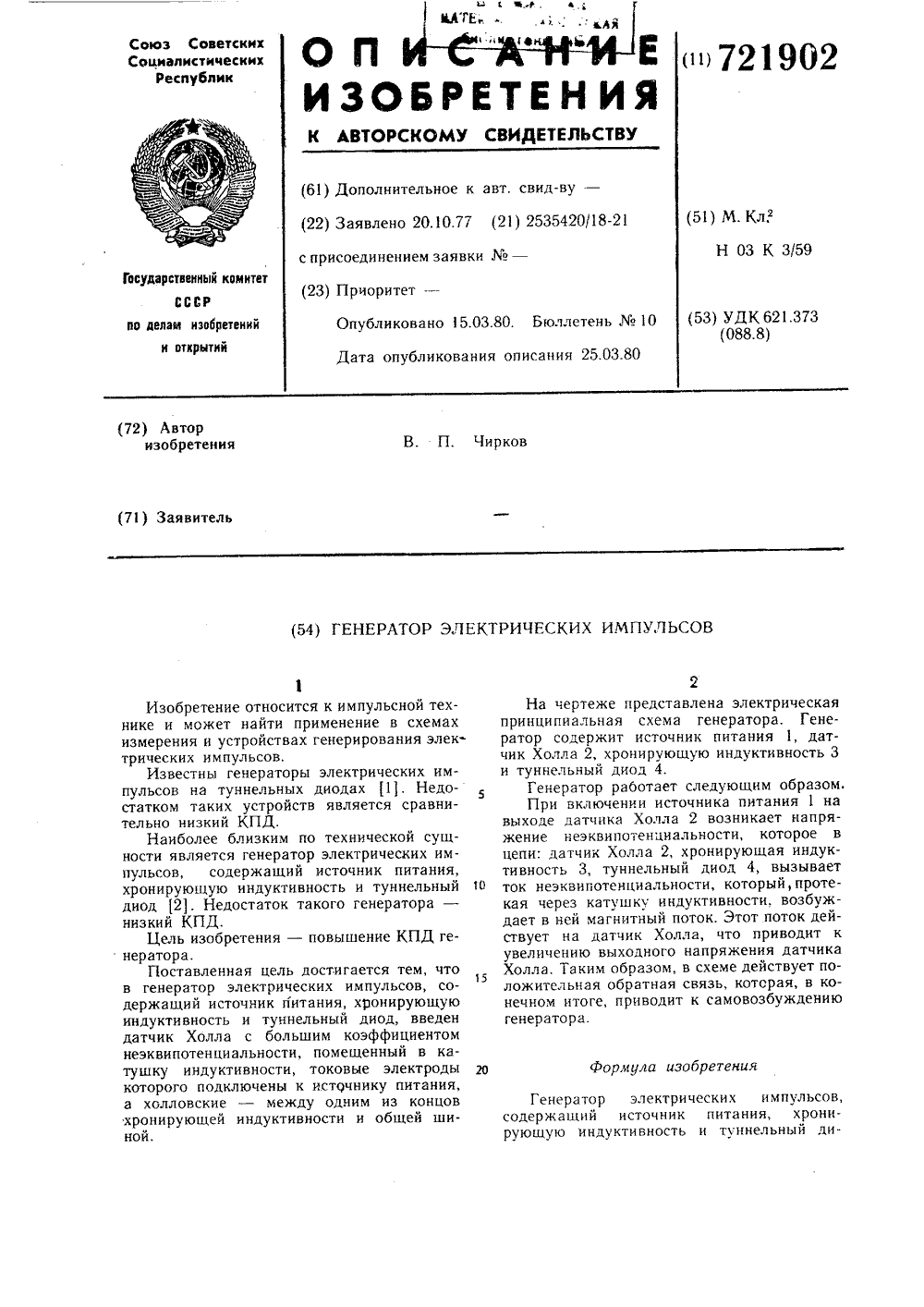

Номер патента: 721902

Опубликовано: 15.03.1980

Автор: Чирков

МПК: H03K 3/59

Метки: генератор, импульсов, электрических

...к источнику питания, а холловские - между одним из концов хронирующей индуктивности и общей шиной. На чертеже представлена электрическая принципиальная схема генератора. Генератор содержит источник питания 1, датчик Холла 2, хронирующую индуктивность 3 и туннельный диод 4.Генератор работает следующим образом.При включении источника питания 1 на выходе датчика Холла 2 возникает напряжение неэкви потенциальности, которое в цепи: датчик Холла 2, хронирующая индуктивность 3, туннельный диод 4, вызывает ток неэквипотенциальности, который, протекая через катушку индуктивности, возбуждает в ней магнитный поток. Этот поток действует на датчик Холла, что приводит к увеличению выходного напряжения датчика Холла. Таким образом, в схеме...

Номер патента: 718287

Опубликовано: 29.02.1980

Авторы: Коршунов, Сысоев, Чирков

МПК: B29C 27/06

Метки: полимерных

...т л и ч а ющ и й с я тем, что, с целью повышения качества изделий при изготовлении антифрикционной поверхности скольжения подшипника, электропроводный материал предварительно покрывают слоем термореактивной смолы фенольного типа с антифрикционными добавками, а оплавление полимерной заготовки осуществляют на глубину 0,1 - 0,3 ее диаметра с одновременным прикатыванием ее наружной поверхности.2, Способ по п. 1, отличающийся тем, что электропроводный материал имеет диаметр 0,2 - 0,3 диаметра полимерной заготовки.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР Ко 192393, кл. В 22 Р 23/12, 1965 (прототип). Составитель Н. Ел едактор А, Соловьева Техред А, Камьисее нико рректор А. Степанова пунова, 2...

Номер патента: 709464

Опубликовано: 15.01.1980

Авторы: Новиков, Степанов, Чирков

МПК: B65D 85/00

Метки: контейнер, машин, транспортировки, хранения

...укреплены направляющие ролики, а полки установлены на них с возможностью перемещения, при этом на полках укреплены подставки-фиксаторы длятранспортируемых деталей, снабженныеподпружиненными зажимами.На фиг. 1 изображен контейнер, видсбоку; на фиг, 2 - вид А на фиг. 1. Контейнер состоит из корпуса 1 с полками 2, На стенках корпуса укреплены нвггравляющие ролики Э, нв которых установлены полки 2 с возможностью пере- мещения по ним, Нв полках укрепленьг подставки-фиксатовьг 4, снабженные подпружиненными зажимами 5, взаимодействующими с транспортируемымидеталями 6. Контейнер эксплуатируется следующим образом.Полки 2 выдвигаются по нвправлспощим роликам 3 наружу. В подставки-фиксаторы устанавливаются транспортируемые детали 6 и...

Номер патента: 709443

Опубликовано: 15.01.1980

Авторы: Гладких, Соколов, Чирков

МПК: B61L 25/06

Метки: локомотивной, сигнализации

...5 являются выходами накопителя кодовых циклов, Входы в и и элемента 8 пред.назначены для подключения к выходам накопителей других кодовых циклов,Устройство работает следующим образом. В случае приема кода на одних выходах блока 1 (например, на выходах а, в) образуется импульсная последовательность. При окончании первого импульса этой последовательности в триггере 2 запишется единица за счет разряда конденсатора б через резистор 20 7 на вход , При поступлении второго импульса в триггере 2 запишется 0, а в триггере 3 - 1. После окончания второго импульса произойдет запись 1 в триггеры 2 и 4 и 25 в 0 в триггер 3, При поступлении третьего импульса 1 запишется в триггеры 3 и 5Перепад напряжения, возникающий на инверсном выходе триггера 5,...

Номер патента: 709080

Опубликовано: 15.01.1980

Автор: Чирков

МПК: A61D 1/08

Метки: введения, животных, инструмент, матку, электродов

...через щелевидную прорезь 7,Бо время охоты и в послеродовом5периоде, когда шейка матки открыта,введение электродов животному не представляет труца. Б других случаях дляоткрытия цервикального канала необходимо провоцить раствором нозокаинаанастезию шейки матки через влагалище.Доставт(у электродов к участку миометрия, с которого необходимо сниматьбиоэлектрические потенцитаты, осуществляют с помощью устройства,БО зретя подгОтозки инструмента кработе ссблюцают общепринятые санитарные правила Сборку инструмента Ведутв слецующей последовательности: пластмассовую капсулу 1 и Втулку 5 соеДиня-Оют с наружной трубкой 2, Во Внутретний канал котОРой ВВОДЯТ шток Зт такчто толкатель электрода размещаютВнутОи капсулы 1, Затем свобОДный 1(О"нец...

Номер патента: 707573

Опубликовано: 05.01.1980

Авторы: Булатов, Гаврилушкин, Сигачева, Чирков

МПК: A61B 5/02

Метки: биоткани, исследования, параметров, физических

....И,Тираж 673 ЦНИИПИ Росударственного по делам изобретений 3035, Москва, М, Раумсаказ 838 сное митета СССР открытийая наб., д. 4/5 нт 55, г. Ужгород, ул. Проектная, 4 ППП Па Целью изобретения является повышение точности измерения активной иемкостной составляющих комплексногосопротивления биоткани,Поставленная цель достигается тем,чтов устройство введены разделительный конденсатор и последовательно соединенные источник постоянного тока,огранйчительный резистор и фильтрпробка, причем разделительный конден.сатор включен между измерительным ко Олебательным контуром и вторым тести рузМЙм электродом, который соединенс;входом источника постоянного тока,а выход фильтра-пробки - к второмувходу канала измерения сопротивления.5На чертеже...

Номер патента: 706882

Опубликовано: 30.12.1979

Автор: Чирков

МПК: G11C 29/00

Метки: памяти

...соединен с выходом устройства. Входы схемы 4 сравнения подключены соответственно к входу устройстваи третьему выходу блока 2 управления. Вход генератора 6 соединен с четвертым выходом блока 2, ф пятый выход которого подключен к одному из входов блока 5, другие входы которого соединены соответственно с вторым выходом генератора 1, выходами схемы 4 сравнения и генератора 6. Вход накопителя 7 подклю- и чен к выходу блока 5, а выход - к одному из входов блока 8, другой вход которого соединен с выходом генератора 6,Устройство работает следующим обра-зом. 1Блок 2 управления выдает тест-программу формирования циклов сигналов Запись-считывание по двум координатам с амплитудой, определяемой генератором 1 ступенчатых напряжений, по всем адресам 33...

Номер патента: 706095

Опубликовано: 30.12.1979

Авторы: Морошкин, Смолин, Чирков

МПК: B01D 1/12

Метки: аппарат, выпарной

...и повышение надежности работы ектора за счет использования одинаковых очих сред. На чертеже показан предлагаемыи аппарат.Выпарной аппарат содержит греющую ка- меру 1, трубу 2 вскнпання, сепаратор 3, циркуляционную трубу 4, инжектор 5, насос 6, нагнетательный трубопровод 7, всасывающийпатрубок 8.При работе аппарата исходный продукт, например метановая бражка, проходит через греющую камеру 1 н через трубу 2 вскнпания поступает в сепаратор 3 и затем по циркуляци. онной трубе 4 вновь поступает в греющую камеру 1. Метановая бражка из нижней части сепаратора подается в инжектор 5 посредством центробежного насоса 6, на выходе из которого истекающая струя с большой скоростью ннжектирует в циркуляционной трубе основной поток метановой бражки....

Номер патента: 703118

Опубликовано: 15.12.1979

Автор: Чирков

МПК: B01D 17/04

Метки: разделения, фаз

...нию со скоростью вращения аппарата, чтоснижает производительность, интенсивностьи качество разделения фаз,Целью изобретения является повышениеинтенсивности и качества разделения фаз.С этой целью устройство снабжено дополнительными опорными валами и валывыполнены коленчатыми.На фиг. 1 изображено устройство дляразделения фаз; на фиг. 2 - расположениеверхних валов в плане; на фиг, 3 - рас 15 положение нижних валов в плане.Устройство содержит корпус 1, цилиндр 2с подающим патрубком 3, патрубки отвода легкой фазы 4, отвода тяжелой фазы 5,вал 6 с приводом 7, опорные валы 8. Всевалы устройства выполнены коленчатыми.Устройство работает следующим образом.Смесь фаз по патрубку 3 поступает вцилиндр 2, который совершает поступательное движение по...
