Булавин

Номер патента: 1258682

Опубликовано: 23.09.1986

Авторы: Булавин, Жидкевич, Клубович, Ткаченко, Ярошевский

МПК: B24D 13/00, B24D 18/00

Метки: абразивной

...образом осуществляют обработку.Герметизация полости оболочки обеспечивается за счет применения в качестве уплотнений в верхнем и нижнем основаниях комбинированных 5 1 О 15 20 25 30 35 40 Способ осуществляется следующим образом.Обрабатываемое изделие, например лопатку турбины, помещают внутрь эластичной оболочки, прижимают ее к стенке оболочки, покрытой абразивом, и закрепляют в таком положении. Далее полость оболочки герметизируют и перемещают деталь и оболочку относительно одна другой (например, путем вращения оболочки). Сообщив, таким образом, рабочему инструменту движение резания относительно обрабатываемого изделия в полости оболочки создают разрежение, при этом под действием атмосферного давления оболочка деформируется и плотно и...

Номер патента: 1254319

Опубликовано: 30.08.1986

Авторы: Булавин, Писцов

МПК: G01L 1/16

Метки: датчик, касательных, напряжений, пьезоэлектрический

...концомконсольного элемента и дополнительно введенным распорным стаканом через изолирующие прокладки зажаты 1пьезокристаллы. Они ориентированытак, что их электрическая ось направлена перпендикулярно плоскости кон- .сольного элемента. Введение упругогошарнира снижает изгибную жесткостьконсоли без существенного увеличения деформаций последней под действием нормальной нагрузки, что приводит к значительному снижению побочных воздействий на пьезокристаллы при минимальном снижении полезной нагрузки. Кроме того, такаяконструкция обладает повышеннойжесткостью, так как в данном случаепьезокристаллы работают на сжатиеи, следовательно, она имеет болеевысокую собственную частоту, 1254319Введение дополнительного распорного станка, отделенного от...

Номер патента: 1250891

Опубликовано: 15.08.1986

Авторы: Булавин, Вардашкин, Воронин, Лайок, Харитонов

МПК: G01M 13/04

Метки: втулки, длины, компенсаторной, партии, редукторов, сборке

...стенки втулки а, находят точки пересечения вертикали из точки а с тарировочными характеристиками и выбирают две. точки, относящиеся к одному значению Х - длины стенки.Разность ординат этих точек должна быть больше или равна разности 7 зафиксированных расстояний между кольцами 5 и 6 и выявленных двух редукторах,т.е,длина 1, деформируемого участка и толщина а стенки втулки (фиг. 3) соответствуют выполнению условия, при котором разность деформаций втулки в моменты С и Е (фиг.4) достижения пределов прочности и устойчивости больше или равна разности зафиксированных расстояний между кольцами 5 и 6 в двух выявленных редукторах.П р и м е р. Способ используют при сборке редуктора ведущего моста автомобиля ВАЗ 2101, содержащего конические...

Номер патента: 1248769

Опубликовано: 07.08.1986

Авторы: Булавин, Клубович, Луцько, Ткаченко

МПК: B24B 13/00

Метки: криволинейной, поверхности

...работает следующим образом.Обрабатываемые изделия устанавливают в узлах крепления - держателях 8. Верхняя часть ствола 1 О соединяется с нижней, при этом выступы верхнего основания 14 входят в пазы нижнего, а выступы 15 - в пазы среднего. Болтом 9 верхняя и нижняя части ствола стягиваются, при этом сжимаются уплотнения между верхним основанием и остальными двумя, тем самым герметизируется межбаллонное пространство. Насосом 13 создается разрежение в межбаллонном пространстве, и оболочки плотно охватывают изделие. Включением привода 3 сообщается вращение основаниям, кото о рые после затяжки болта 9 представляют собой одно целое, и, таким образом, осуществляется процесс обработки, Вращение оснований относительно ствола обеспечивается...

Номер патента: 1248569

Опубликовано: 07.08.1986

Автор: Булавин

МПК: A01K 1/015

Метки: каналов, навозных, перекрытия, решетка

...А. Федотов Техред И. Верес Корректор Л. Пилипенко Тираж 679 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Г 1 атент, г. Ужгород, ул. Проектная, 4Редактор О. ГоловачЗаказ 4151/2 1Изобретение относится к механизации трудоемких процессов в животноводстве, в частности к решеткам для перекрытия навозныхканалов,Цель изобретения - снижение затрат тру.да на уборку навоза путем улучшения егопроходимости через решетку,На фиг, 1 схематично изображена решетка для перекрытия навозных каналов, аксонометрическая проекция; на фиг. 2 -- то же,поперечный разрез.Решетка содержит чередующиеся междусобой и параллельно расположенные с зазором относительно друг...

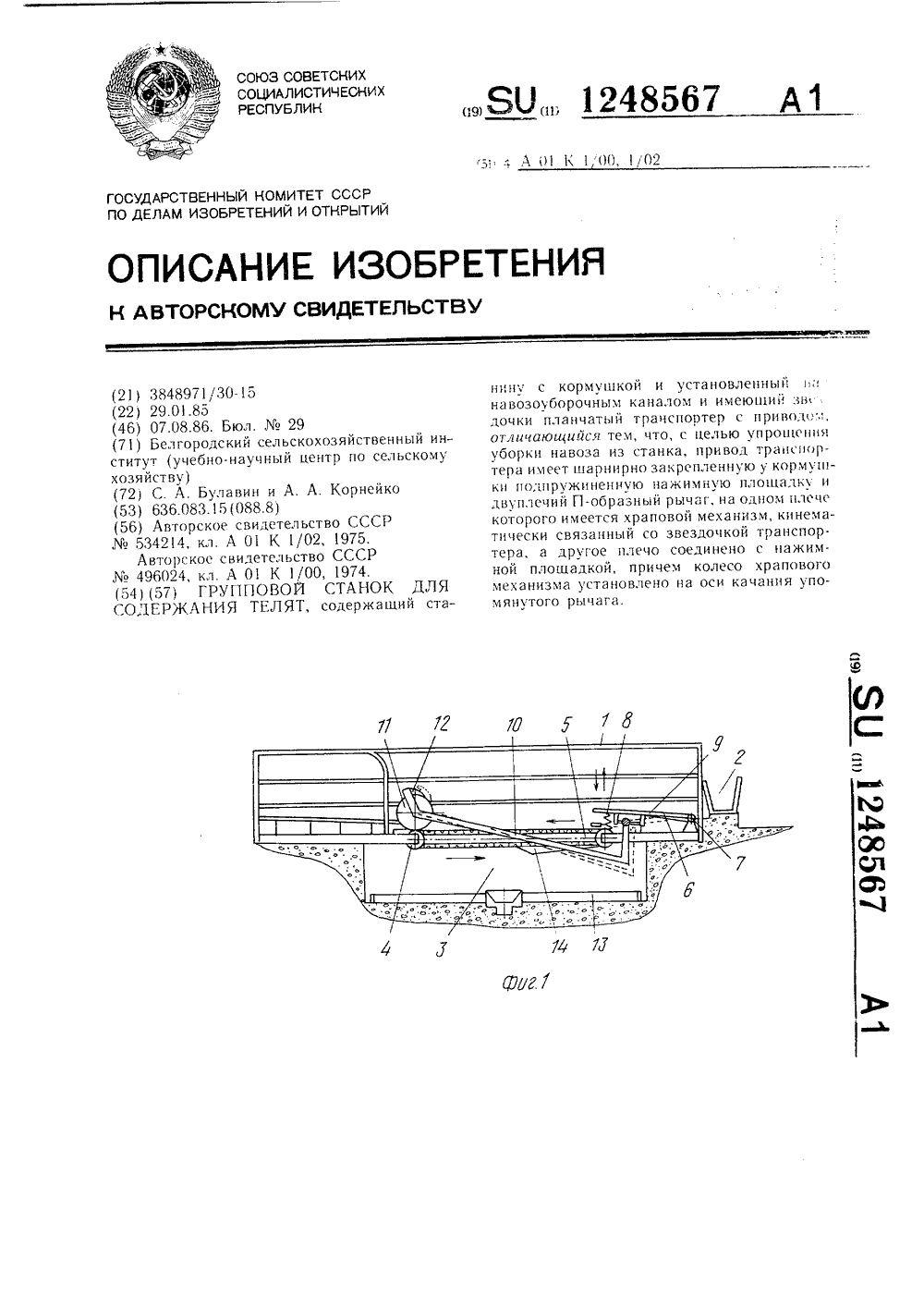

Номер патента: 1248567

Опубликовано: 07.08.1986

Авторы: Булавин, Корнейко

МПК: A01K 1/00, A01K 1/02

Метки: групповой, содержания, станок, телят

...45/2 ВНИИпо3035,иал ПГ Изобретение относится к сельскому хозяйству, в частности к устройствам для содержания животньх и удаления навоза из животноводческого помещения.Цель изобретения -- упрощение уборки навоза из группового станка для содержа ния телят.На фиг. 1 изображен групповой станок для содержания телят, вид сбоку; на фиг. 2 - - то же, вид сверху.Групповой станок для содержания телят содержит станину 1 с кормушкой 2 и установленный над навозоуборочным каналом 3 и имеющий звездочки 4 планчатый транспортер 5 с приводом 6. Последний имеет шарнир 7, закрепленный у кормушки 2, пружину 8, нажимную площадку 9 и двуплечий Б П-образный рычаг 1 О, на одном плече которого имеется храповой механизм, кинематически связанный со звездочкой 4...

Номер патента: 1243778

Опубликовано: 15.07.1986

Авторы: Булавин, Савенков, Савенкова, Сазонов

МПК: B01D 46/22

Метки: воздуха, пыли, фильтр

...крепится к корпусу и выполняется прямой при очистке небольших объемов очищаемого газа и при использовании прочного Фильтрующего полотна .(пример, ткань бельтинг), В этом случае фильтрующее полотно проскальзывает относительно решетки и не разрывается благодаря своей прочности.Если применяется непрозрачная ткань для фильтрующего полотна (пример, ткань Петрянова), то .скольжение этой ткани относительно решетки недопустимо по причине нарушения ее пористой структуры. В этом случае решетка выполняется бесконечной и замкнутой При ее вращении на самовращающихся валах относительного скольжения филь-трующего полотна и решетки не происходит., структура ткани не изменяется, и Фильтр улавливает пыль с необходимой эффективностью.Выполнение...

Номер патента: 1230803

Опубликовано: 15.05.1986

Авторы: Булавин, Клубович, Луцько, Мосин

МПК: B24B 21/16

Метки: ленточного, поверхностей, сложнофасонных, шлифования

...расположении ведущей и ведомойветвей абразивной ленты под углом кнаправлению осцилляции, отличным ото90, лента; кромедвижежя в направлеФнии воздействия силы натяжения, перемещается вцоль оси обрабатываемой поверхности изделия. Наличие дополнительного движения (осцилляции) ленты,вдоль продольной оси обрабатываемойповерхности изделия способствует улучшению режущей способности абразивныхзерен. Как известно, качество обработ 40ки во многом зависит ототношения скоростей ( возвратно-поступательного движения ленты в направлении воздействиявялы натяжения и возвратно-поступательного движения осцилляции вдольпродольной оси поверхности изделия),определяющего угол сетки штрихов-неровностей на обрабатываемой поверхности. При .отношении скоростей,...

Номер патента: 1229720

Опубликовано: 07.05.1986

Авторы: Борцов, Булавин, Емченко, Юнгер

МПК: G05B 11/00

Метки: скорости

...1 РТ(Я ТЯКЖС (.ННс 3,1 СХЕ 1(Н 353 ОТ блок с9 С.1.Н(.НР 1 Я 1( Н)( ТНс 3( Т Ня 2 Г рсг.иныи ,ем(.т 2, Бьполн 5 цс(сии фмгкН Ии РСГМГ 51 ГОРЯ.РНР 1 С Нооц,ЬК) С Гцс 3 Л 3 смсн(снгя, 10,я)ягех;) 0 н; хмъ 3 и)р 20, н Нхо,сгс рс, сйноО элс(1 н 1 3 2имеется Рс 13 он,ЯРН ЫС:НГ. Д( .О, ОЯ(ИТЛ ЬНЗ 5 г г 0 : г) 1 1 с "11, ,г)г г Я13 иР г с в , г. Г Г БСТ (Х( С;,, ияН 3 (ия, ,ИР к цс 3постуНо;)О )8010 Э.(",С НТЗ . КОТОРЫЙ1 сг Г) с)1 Бс 1(. Я С 1 ОГ 1031(ЬК) . И с13 г, 1 Р 1( ЧИЯ, 1:0:18)СХ,ОГО ОТ О.ОКЗ 5 5 С;С.НС(ця Нс) (ГХХс- ТОР) ЦОБР( МСН)0 Нс 1 ( ХГГТ ) г г 0- .ЯК)1 05) ГИ Ц ЯГ Ь ( ЦРРБО 0 Ц ТО)ОГ:) 13 Г ИК)8 1 НОкс.3 ЗКНМ Обр ЗОМ, ц )Н цс 1,и ИИ МСТЗЛЛЯ БНРР 80 Й И "ГО",)ОН К. СЯХ, 0 ЧСХ Си 1,СТСЛ Ь("ГБуО сиц 3 ы постмни 3 Н 1 и соо...

Номер патента: 1223412

Опубликовано: 07.04.1986

Авторы: Булавин, Лапин, Леперт

МПК: H04Q 9/14

Метки: датчиков, информационных, опроса

...6 закрыты. При отсутствии сигнала на выходе информационного 50 датчика 7 каждого узла 2 опроса отсутствует сигнал нд выходе преобразователя 1 О, дополнительный управляемый коммутационный элемент 8 также закрыт и в линию 15 связи никакие сигналы 55 не поступают. Лополнительный триггер 16 импульсами с выхода генератора 1 устанавливаетгя в нулевое состояние,сигнал на его выхоле отсутствует и ключи 3 всех узлов 2 опроса открыты,При появлении информации (изменении состояния) на выходе информационногс датчика 7 любого узла 2 опроса появляется сигнал на выходе преобразователя 10, и следовательно, на входе первого ждущего мультивибратора 1 и на управляющем входе дополнительного управляемого коммутационного элемента 8 соответствующего узла 2...

Номер патента: 323036

Опубликовано: 23.02.1986

Авторы: Булавин, Слюсарев

МПК: F01D 25/24, F02C 7/20, F04D 29/60 ...

Метки: аппаратов, колец, направляющих, рабочих, соединения, сопловых, турбомашины

...4 Изобретение относится к области турбиностроения.Известны устройства для соединения рабочих колец и направляющих соп. ловых аппаратов турбомашины, содержащие реборды рабочих колец и направляющих аппаратов с отверстиями под штифты, расположенные вдоль оси двигателя.Однако известные устройства, в которых совмещены силовые и центрирующие элементы, требуют высокой точности взаимного расположения штифтов и соответствующих отверстий, как в окружном, так и в радиальном направлениях, и, кроме того, имеют дополнительные нагрузки в штифтовом соединении от неточности изготовления сопрягаемых поверхностей.Цель изобретения - снижение напряжений и упрощение изготовления.Это достигается тем, что реборды рабочих колец выполнены с соосно...

Номер патента: 1211395

Опубликовано: 15.02.1986

Авторы: Булавин, Эбич

МПК: E02F 3/38

Метки: оборудование, одноковшового, рабочее, экскаватора

...оборудование снабжено обоймой, шарнирно связанной тягами сверхней секцией стрелы, а уравнительный блок установлен в обоймес возможностью врашения в ней,12Изобретение относится к машиностроению, в частности к мощным экскаваторам типа прямая лопатка с шарнирно сочлененной в средней частистрелой.Цель изобретения - повышение надежности оборудования путем снижениядействующих усилий.На фиг, 1 изображено рабочее оборудование, общий:,вид; на фиг, 2 -схема запасовки каната с уравнительным блоком; наФйг. 3 - вид А нафиг. 1.Рабочее оборудование содержитковш 1, рукоять 2, подвеску 3 ковша,нижнюю 4 и верхнюю 5 секции стрелы,подкосы 6 и двуногую стойку 7,Подвеска ковша выполнена из каната 8, запасованного в виде сдвоенно 11395 2го полиспаста,...

Номер патента: 1200155

Опубликовано: 23.12.1985

Авторы: Булавин, Воронин, Харитонов

МПК: G01M 13/04

Метки: обеспечения, осевого, подшипниковом, преднатяга, узле

...обес печение оптимальных параметров зацепления шестерни с колесом, ось которого перекрещивается с осью шестерни.На фиг.1 показана схема.обеспечения осевого преднатяга в подшипни ковом узле; на фиг.2 - схема измерения на контрольно-обкатном станке; на фиг.3 - графики зависимости момента трения и осевой податливости подшипников от осевого усилияСхема (фиг.1) содержит подшипни. ки 1 и 2, компенсаторную шайбу 3, распорную втулку 4, вал с шестерней 5, корпус 6 редуктора, центрирующую оправку 7, измеритель 8 и гайку 9, предназначенную для завинчивания на хвостовике 1 О при досборке редуктора.Схема измерения на контрольнообкатном станке содержит элемент 11 базирования, измеритель 12, зубчатое колесо 13 и пятно 14 контакта,Способ осуществляется...

Номер патента: 1196811

Опубликовано: 07.12.1985

Авторы: Борцов, Булавин, Филиппов, Юнгер

МПК: G05B 13/02

Метки: электроприводом

...на второй вход сумматора 2 вместе с полезным сигналом еще и помеха, она присутствует на выходесумматора 2 и на выходе звена 3 спропорционально-интегральной характеристикой, Однако зта помеха непроходит через фильтр 5 с переменной структурой.Наличие диода с его вольт-амперной характеристикой в фильтре переменной структуры устанавливает такую зону нечувствительностивеличина которой больше, чем величина помехи 1 щ (фиг, 3 ц). Поэтомупомеха не проходит через Фильтр с. переменной структурой. Зона нечувствительности практически определяет зону заданной точности стабилизации системой электропривода частоты вращения двигателя,Функционирование полной схемы Фильтра с переменной структурой показано на фиг.ЗР.Предположим, что вследствие...

Номер патента: 1189642

Опубликовано: 07.11.1985

Авторы: Булавин, Крюков, Орлов, Смирнов

МПК: B23Q 3/00

Метки: дисков, закрепления, трения

...деталей-дисков 5 по наружному и внутреннему диаметрам.Каретка 15 имеет вырезы 17,соот О ветствующие расположению, размерам и конфигурации зажимных губок 6 для свободного их прохода в вырезах 17 при движении каретки 15 назад.В корпусе 1 с переходником 2 выполнены пазы 18, соответствующие расположению, размерам и конфигурации опорных пластин 4 и 16 для базирования дисков трения 5 как по внутреннему, так и по наружному диаметрам,расположенных на каретке 15.Для лучшего захода пакета 7 дисков 5 трения во внутреннее пространство корпуса 1 опорные пластины 4 и 16 имеют заходные фаски 19.Устройство работает следующим образом.На каретку 15 устанавливается съемный нажимной диск 12,.Затем устанавливаются диски 5 трения, которые нанизываются на...

Номер патента: 1189405

Опубликовано: 07.11.1985

Авторы: Булавин, Корнейко

МПК: A01K 5/02

Метки: дозатор, жидких

...сливными камерами 8,прикрепленными по касательнойк емкости. Слив жидких кормов из камер 8 осуществляется через патрубок 9.Дозатор снабжен приспособлением.для изменения доз, выполненным в виде соосно размещенного внутри емкости 1 кольца 10 с отверстйями 11,35в которых свободно расположены внутренние участки сливных патрубков.При этом к кольцу прикреплены радиальные спицы 12, установленные на по ка, установленного в корпусе, прикрепленном к емкости, и входящегов ячейки, расположенные на ободе диска.4. Дозатор по п, 1, о т л и ч а ю-,щ и й с я тем, что подводящий патрубок снабжен размещенным внутри негоотводящим патрубком, поперечные сечения которых одинаковы,2воротной оси 13, снабженной узлом управления с фиксатором.Узел управления...

Номер патента: 1187999

Опубликовано: 30.10.1985

Авторы: Булавин, Давгель, Ковалевский, Махвееня

МПК: B28B 7/24

Метки: бетонных, ребристых, смесей, форма

...на ребрах изделия. На торцах упругих торцовых бортов 3 закреплены клиновидные копиры 9, а на примыкающих продольных бортах 4 упоры 10, между которыми при закрытых бортах имеется гарантированный зазор дВеличина уклона й копира 9 и высота расположения его относительно поддона установлены таким образом, что раскрытие упругих торцовых бортов 3 происходит только в пределах упругих деформаций материала его стенки 7.Вкладыш 8 может быть установлен на кронштейнах 11 и 12 поддона 1 при помощи цилиндрических пружин 13 сжатия или же посредством пластинчатой пружины 14, закрепленной жестко на кронштей 879992не 15 поддона 1, и поджат к стенкам фигурного паза формообразующих стенок 6 и 7.Форма для изготовления ребристых изделий из бетонных смесей...

Номер патента: 1187149

Опубликовано: 23.10.1985

Авторы: Борцов, Булавин, Юнгер

МПК: G05B 13/04

Метки: электроприводом

...данного контура полностью ис.ключается прохождение сигнала помехи навыход устройства. Во-вторых, обеспечиваетсяпри этом прохождение на выход устройствасигнала с выхода дифференциатора 8 тока.функциональная схема контура 4 - 7, поясня"ющая его работу, приведена на фиг. 2. Величина полки М релейного элемента 7 выбирается больше (равной) амплитуды сигнала помехи 2 , т.е.М)2,При равенстве нулю сигнала ошибки 6 свыхода сумматора 2 в контуре возникает исуществует скользящий режим, поэтому сиг.цал х с выхода масштабного усилителя 5с высокой точностью отслеживает сигнал сцс выхода дифферецциатора 8 тока. При це.равенстве сигналов на входе блока б сравце.ния репейный элемент 7 переключается в такое положение, чтобы за счет подачи сигналаца...

Номер патента: 1186501

Опубликовано: 23.10.1985

Авторы: Булавин, Обухов, Редков, Чехута

МПК: B28B 21/30

Метки: производстве, снаряжения, трубчатых, формы, центрифугированных

...между собой при помощи двухветвевой возвратно-поступательной цепной передачи 7, а последняя тележка 6 имеет упор 8 с захватом, Форма 2 выполнена неразъемной конструкции с опорными бандажами, упорными торцовыми фланцами и оголовниками. Ложемент 1 формы 2 имеет роликовые опоры 9 и О, неподвижный упор 11 и поддерживающую желобчатую роликовую опору 12.Двухветвевая цепная передача содержит многосекционное желобчатое основание из тележек 5 с опорными желобами 13, тележ. ку 6 с упором 8 с захватом, реверсивный привод 14 с приводной звездочкой 15 и натяжной 16, тяговую роликовую цепь, одинарные верхние направляющие 17 и двойные нижние 18. Эластичный лоток 4 с обеих сторон имеет продольные полозки 19 и 20 в виде антифрикционных...

Номер патента: 1183628

Опубликовано: 07.10.1985

Авторы: Будовой, Булавин, Звонарев, Кучер, Папулов

МПК: E02F 9/04

Метки: механизма, опорно-ходовая, часть, шагания

...цапфами 5, на которых закреплены оси 6 ходовых колес 75 смонтированных на подшипниках 8 качения.о, ,.едпие установлены на сферических полукольцах 9 и 10, взаимодействующих со сферическими втулками 11. Штифты 12 фиксируют сферические полукольца 9 и 10 относительно сферических втулок 11. Ходовые колесаопираются на нижние рельсы 13 с плоскими головками, установленные на лыже 14. Оси 6 снабжены поддерживающими5 и нижними 16 роликами, взаимодействующими соответственно с верхними 17 и нижними 13 рельсами, Ролики 16 установлены на осях 18, закрепленных посредством штифтов 19 к осям 6 ходовых колес 7.Между поддерживающими роликами 15 и верхними рельсами 17 имеется зазор, который выбирается при подъеме лыжи.Работа опорно-ходовой...

Номер патента: 1182564

Опубликовано: 30.09.1985

Авторы: Беляев, Булавин, Лапин, Леперт, Утенков

МПК: G08C 19/28

Метки: информации, объектов, рассредоточенных, сбора

...сравнение кодовой комбинации, хранящейся в блоке 7, с кодовой комбинацией, принятой приемником 6 в очередном цикле.Если кодовые комбинации различны,что свидетельствует об изменениисостояния объекта контролируемогопункта, то с выхода блока 9 на первыйвход триггера 8 выдается сигнал,обеспечивающий переключение триггерав состояние "1". Сигнал, соответствующий логической 1, с прямого выходатриггера подается на управляющий входблока 7 памяти и обеспечивает записьв него принятой кодовой комбинации,Одновременно этот сигнал подаетсяна второй вход первого элемента И 13соответствующего блока управления 36узла динамического управления, приэтом с инверсного выхода этого жетриггера на второй вход второго элемента И 14 поступает сигнал,...

Номер патента: 1178369

Опубликовано: 15.09.1985

Авторы: Булавин, Корнейко

МПК: A01K 5/00

Метки: кормушек, мойки

...и дополнительные щетки 2 - 4, установленные соответственно на основном 5 и дополнительных 6 - 8 валах, которые связаны с приводом, и моющее приспособление с патрубком 9 для подачи моющей жидкости. При 15 вод выполнен в виде планетарного механизма, заключенного в корпус 10, вращающегося в вертикальной плоскости от постороннего источника, например через ременную передачу 11, Планетарный механизм вы полнен с неподвижной коронной шестерней 12, по центру которой выполнено отверстие 13, и с сателлитами 14, имеющими осевые отверстия 15, в которых установлены валы 5 - 8. Последние выполнены в виде жестко прикрепленных к сателлитам и за 25 глушенных со стороны внешнего торца труб, участки 16 которых, расположенные в зоне щеток, выполнены...

Номер патента: 1173229

Опубликовано: 15.08.1985

Авторы: Булавин, Вардашкин, Воронин, Калашников, Молчанов, Перелыгин, Харитонов

МПК: G01M 13/04

Метки: допуска, зазора, компенсацию, осевого, подшипников, предварительного, регулировке, редукторе, сжатия

...ного производства партии редукторов,На фиг.1 представлен подшипниковый 15 узел редуктора, разрез, на фиг.2 схема определения допуска на компенсацию зазора при регулировке предварительного осевого сжатия подшипников в редукторе.Подшипниковый узел редуктора содержит корпус 1, установленные в нем радиально упорные подшипники 2 и 3, . размещенные между подшипниками распорную втулку 4 и компенсатор 5. При 25 измерении с подшипником 3 контактирует нагружающий цилиндр 6 и измери-. тельный наконечник 7 отсчетного прибора 8. Подшипниковый узел базируется на столе 9 стенда на головку вала 10. Измерение осевых нагрузок осуществляют с помощью силоизмерителя 11, закрепленного на цилиндре 6.Способ осуществляется следующим образом.Подшипники 2 и 3...

Номер патента: 1163890

Опубликовано: 30.06.1985

Авторы: Булавин, Жолобов, Короткова, Пупырев, Шепель, Шинднес

МПК: B01D 53/02

Метки: винилхлорида, газов, извлечения

...газовойсмеси того же состава на адсорбентепо известному способу,25 Полученные результаты приведеныв табл, 1-4. 0,06 0,09 1,0 0,05 1,10 99)94 99)91 . 99)0 99)95 98)90 97,77 97,79 97,75 97,72 97 ) 68 1,29 1,28 1,29 1,35 1,30 0,12 0,10 0,10 0,140,11.5,14 5,00 5,15 5 е 20 Адсорбцнонная активность1 по винилхлориду, З 7,0 7,0Число циклов адсорб. ции-десорбции 370 305 П р и м е ч а н и е: Применение в качестве активированного углеродсодержащего материала антрацита приводит к увеличению числа циклов адсорбции-десорбции, но за предельными значениями ингредиентов. снижается качествоочистки,Таблица 2 Способ Показатели Предлагаемый звестный 0,060 0,09 1, 00 О, 05 1, 10 1,00 4-Метил,6-дитрет-бутил 0,030 0,05 0,50 0,025 0,55 99 э 910, 99 э 860...

Номер патента: 1161210

Опубликовано: 15.06.1985

Авторы: Басенок, Булавин, Конышев, Кулак, Сидоренко

МПК: B21C 3/00

Метки: волочения, колебаний, металлических, многократного, применением, радиальных, ультразвуковых

...2 с излучателем радиальных колебаний; 20 - эпюрарадиальных ультразвуковых колебаний диска,21 - эпюра ультразвуковых колебаний диска3, стержней 10 с полуволоками 11, 13 и 4012,14; 22 - эпюра низкочастотных колебанийстержня 10 с полуволокой 12,23 - эпюра низ.кочастотных колебаний стержня 10 с полуво.покой 11.Устройство работает следующим образом. 45Конец проволоки 24 со сматывающего барабана (не показан) заправляют в полуволоки12 и 13, пропускают по направляющим роликам(не показаны), заправляют в полуволоки 11и 13, пропускают по направляющим роликам 50(не показаны), заправляют в волоки 4 и 5,пропускают по направляющим роликам (непоказаны), заправляют в волоки б и 7 и закрепляют на тянущем барабане (не показан),Винтами 15 через скобы 6...

Номер патента: 1157286

Опубликовано: 23.05.1985

Авторы: Булавин, Вардашкин, Воронин, Молчанов, Перелыгин, Харитонов

МПК: F16C 35/06

Метки: качения, корпус, монтажа, подшипника

...узла,Цель изобретения - расширениеобласти применения способа на случай монтажа роликового коническогоподшипникаПоставленная цель достигаетсятем, что при способе монтажа подшийника качения в корпус, заключающемсяв том, что наружное кольцо подшипника устанавливают в посадочном гнездеэталонного корпуса, нагружают силой,измеряют перемещения поверхности одного из колец, рассчитывают ширинуканавки на цилиндрической поверхности гнезда в соответствии с результатами измерений, растачивают канавку расчетной ширины в рабочем корпусе и устанавливают подшипник в гнездо, наружное кольцо запрессовываютв эталонный корпус, измеряют линейные и угловые перемещения конической поверхности наружного кольцапод действием усилия запрессовки,а канавку...

Номер патента: 1155682

Опубликовано: 15.05.1985

Авторы: Булавин, Дьяконов, Павловский

МПК: E02F 3/48, E02F 3/60

Метки: оборудование, рабочее, экскаватора-драглайна

...с тяговыми и подъемными цепями, другие концы которых соединены с боковыми стенками ковша, и очистной нож, прикрепленный к одним из плечей двуплечих рычагов, средними частями шарнирно установленных на боковых стенках, а другими плечами связанных с механизмом управления очистным ножом, снабжено тормозным канатом, а подъемные цепи соединены с передними и З средними частями боковых стенок посредством дополнительных цепей, при этом механизм управления очистным ножом выполнен из гибких тяг, одни концы которых соед иены с плечами двуплечих рычагов, а дру П гие - с тормозным канатом, и из установленного с наружной стороны днища ковша ролика, жестко прикрепленного посредством дополнительных рычагов к средним шарнирам двуплечих рычагов.На...

Номер патента: 1153314

Опубликовано: 30.04.1985

Авторы: Борцов, Булавин, Юнгер

МПК: G05B 13/02

Метки: самонастраивающаяся

...к второму входу которого подключен выход эталонной модели, а выход соединен с входом первого релейного элемента и с входом блока вычисления гиперплоскости скольжения, причем вход первого релейного элемента подключен на первый вход первого умножителя, выход блока вычисления гиперплоскости скольжения соединен с входом второго релейного элемента, выкод которого подключен к первому входу второго блока умножения, причем первый вход сумматора является входом системы, блок усиления, вход которого соединен с выходом первого блока умножения, .второй вход которого соединен с выходом блока сравнения, а выход блока усиления подключен на второй вход блока умножения, выход которого подключен на второй вход сумматора, первый вход которого...

Номер патента: 1142529

Опубликовано: 28.02.1985

Авторы: Булавин, Заславский, Изотов, Самарин, Турлупов

МПК: C25D 7/06

Метки: полосы, электрохимической

...агрегате.На фйг.1 изображено устройство, общий вид, ча фиг.2 - разрез А-А на фиг. 1 (стрелка указывает направление перемещения электрода); на фиг.3 - вид Б на фиг,2.Ванна вертикального типа для электрохимической обработки полосы состоит из корпуса 1, внутри которого установлен погруяной ролик 2.На ванне установлены отклоняющие ролики 3 и отжимные ролики 4, В ванне над погружным роликом 2 на катках 5 и направляющих б установлены электроды 7. Ванна снабжена карманами 8, которые расположены по одной оси с электродами 7, в нижней части корпуса 1 расположен смотровой люк 9.Над корпусом 1 расположены шины 10, подключение которых к электродам 7 осуществляетя механизмом, состоящим из подвижной губки 11, шпильки 12 и эксцентрикового зажима 13....

Номер патента: 1121212

Опубликовано: 30.10.1984

Авторы: Булавин, Диденкул, Исак

МПК: B65G 53/32

Метки: бетонной, смеси, транспортирования, трубопроводу
