Номер патента: 1210893

Опубликовано: 15.02.1986

Авторы: Аснер, Борисюк, Клочко, Шлау

МПК: B04B 7/16

Метки: ротор, фильтрующей, центрифуги

...разрез.Ротор состоит из конического сита1, к которому со стороны большегои меньшего оснований приварены соответственно фланцы 2 и 3. С наружнойстороны сита установлена перфорированная обечайка 4, Одним своим основанием обечайка приварена к Фланцу 3, а другим - к наружной поверхности сита 1. Фланец, сито и обечайка образуют кольцевую полость 5треугольного сечения, придающую доголнительную жесткость всей конструкции ротора, Высота перфорированнойобечайки составляет 0,08 - 0,15 высоты конического сита. При этом живоесечение и размеры каждой щели обечайки в 5-10 раз больше соответствующих параметров коническогосита 1. Своим меньшим фланцем 3 роторкрепится жестко к раскручивающемуустройству 6.Ротор работает следующим образом.Суспензия...

Номер патента: 1210829

Опубликовано: 15.02.1986

Авторы: Борисюк, Рахманчик, Серебрин, Серебрина, Юрлова

МПК: A61H 33/04

Метки: больных, воспалительными, дистального, заболеваниями, кишки, лечения, отдела, толстой

...45 мин. Неприятных ощущений у больного не было.Боли по ходу толстой кишки несколько уменьшились. Стул жидкий3 раза в сутки. Больного продолжаютбеспокоить метеоризм, урчание в жиноте и диспептические явления, Болезненность сигмы при пальпации почтине изменилась,4-й день лечения, У. больного утром был стул. Через 1,5 ч после эав=трака на 2 мин в прямую кишку введен источник ПМП напряженностью30 мТ. Сразу после его извлечениявведен грязевой ректальный тампонвесом 250 г, температура 39 С, вреомя экспозиции 60 мин. Больной перенес процедуру хорошо, Боли по ходу прямой кишки значительно уменьшились,Продолжают беспокоить метеоризм,урчание в животе, диспепсическиеявления, Стул жидкий 3 раза в сутки,5 Болезненность сигмы при...

Номер патента: 1204266

Опубликовано: 15.01.1986

Авторы: Аснер, Бойцов, Борисюк, Клочко, Шлау

МПК: B04B 3/00

Метки: фильтрующая, центрифуга

...позволяет емупри возникновении неуравновешенностиотклоняться от начальной оси вращения на угол ( (фиг.2), т.е. совершать прецессионные колебания. Вибро-.изоляторы 10 уменьшают динамическиенагрузки передаваемые на фундамент.40Суспензия через загрузочную трубу 7 подается на устройство 9 дляраспределения поступающей суспензиии распределяется по ротору 1. Таккак ось упомянутого устройства смещена относительно оси ротора и осизагрузочной трубы, суспензия за счетнапора поступающих порций сообщаетротору момент количества движения.,Вследствие того, что упругая подвеска системы настроена на околорезонансный режим, ротор помимо вращениясовершает прецессионные колебания.Материал, попав на фильтрующую поверхность ротора, подвергается разделению...

Номер патента: 1188528

Опубликовано: 30.10.1985

Авторы: Борисюк, Ванюрихин, Соболь

МПК: G01B 11/26

Метки: датчик, угломерного, устройства

...датчик угло-,мерного устройства. Датчик угломерного устройства содержит триппель-призму 1, на рабочиеграни которой нанесены интерференционные поляризующие покрытия 2. Датчик такжеснабжен оптическими элементами 3, показатель преломлениякоторых .равен показателю преломленияматериала триппель-призмы. При этомоптические элементы 3 находятся воптическом контакте с интерференционными поляризующими покрытиями 2,а на свободные поверхности оптических элементов 3 нанесены светопоглощающие покрытия 4.Датчик угломерного устройства работает следующим образом,Пучок падающего света проходитчерез входную грань триппель-призмы 1, падает на одну из ее рабочих.граней, где благодаря наличию интерференционного поляризующего покрытия 2 и оптического...

Номер патента: 1178976

Опубликовано: 15.09.1985

Авторы: Борисюк, Рейхерт

МПК: F16D 7/06

Метки: муфта, предохранительная, шариковая

...впадины максимально смещены в обратном направлении.1Для пояснения указанных условий приведена схема такого расположения элементов полумуфт (см. Фиг. 2) .Величина хода ограничителей д определяется из условия упора ограничителя шарика В 1.в шайбу 8 после включения в работу (начало взаимодействия со скосами пазов 2 полумуфты 1) всех остальных шариков: 9 2, Р 3 и т.д., например, условно одинаково выполненных и неблагоприятно смещенных относительно шарика Р 1, Это условие характеризуется следующими предельными размерами: диаметр О шарика 9 1 имеет максимальный размер, диаметр Й отверстия гнезда 9 1 - минимальный размер, размерограничителей всех гнезд максимален, глубина Ь паза под шариком В 1 минимальна, а сам паз максимально смещен (...

Номер патента: 1175690

Опубликовано: 30.08.1985

Авторы: Бойцов, Борисюк, Чуменко

МПК: B25J 15/00

Метки: манипулятора, схват

...виде плунжеров 12,обеспечивающих одновременную изоляцию рабочих полостей всех поршней.друг от друга. Канал 11 соединенс рабочими полостями 7 герез канал 8и кольцевые проточки плунжеров 12,причем в одном из плунжеров 12губки 2 (содержащей клапан 10) одна 40из кольцевых проточек выполненабольшего размера для того, чтобыпри любом рабочем положении плунжераобеспечить постоянную связь канала11 управления с рабочей полостью 7одного из поршней, например крайнего левого в верхней губке 2 Каждый плунжер снабжен механизмом 13управления движением плунжера, выполненным в виде электромагнита свозвратной пружиной, причем еговход подключен к устройству 14 индикации состояния нормально открытогоклапана 10, выполненного в видемикровыключателя,...

Номер патента: 1165471

Опубликовано: 07.07.1985

Авторы: Аснер, Борисюк, Клочко, Шлау

МПК: B04B 11/02

Метки: фильтрующая, центрифуга

...Так как число боковых ребер правильной пирамиды равно числу стоек (и числу окон между стойками), весь поток делится на столько же частей. Благодаря небольшому углу А смещения (не более 5) между линией, соединяющей центр крышки с центром каждой стойки, и ближайшим к соответствующей стойке ребром пирамиды потоки материала направляются в распределитель, в основном минуя стойки 6 разбрасывающей крышки. Траектория движения потока зависит от геометрических размеров рассекателя (т. е. от размеров правильной пирамиды), от свойств материала (вязкости жидкой фазы, гранулометрического состава твердой фазы) и интенсивности центробежного поля. Установлено, однако, что в первом приближении траектория движения потока не будет пересекаться со...

Номер патента: 1163468

Опубликовано: 23.06.1985

Авторы: Борисюк, Глинкин, Муромцев

МПК: H03K 5/13

Метки: задержки, импульсов

...выполненный на триггерах 1-1 - 1- М и разностные элементы 2-1 - 2-й, каждыйиэ которых включен между выходом триггера каждого разряда регистра сдвига и входом элемента ИЛИ-НЕ 9,Устройство работает следующим образом.В исходном состоянии, при отсутствии на входе импульсов, триггеры 1-1 - 1- 11 регистра обнулены, на выходах группы элементов 2-1 - 2- Н присутствуют единые потенциалы, Элемент ИЛИ-НЕ открыт, а с его выхода нулевой потенциал присутствует на счетных входах триггеров регистра.Приходящий в случайный момент времени навход устройства прямоугольный импульс поступает на единый вход триггера 1-1 регистра и фронтом переключает его в единичное состояниеВ момент переключения триггера 1- (где =1,2Б) регистра, что возможно лишь при...

Номер патента: 1143698

Опубликовано: 07.03.1985

Авторы: Борисюк, Петрушевский

МПК: C03B 11/16

Метки: люстр, подвесок, пресс

...обжатии изделия,Эта цель достигается тем, чтов прессе для изготовления подвесок для люстр, содержащем нижнюю форму и установленные над нейс возможностью возвратно-поступательного движения от привода черезприводной стержень верхнюю формуи держатель игл, привод выполнен сдвумя рычажно-кривошипными механизмами, связанными между собойзубчатой передачей, причем один иэмеханизмов снабжен регуляторомхода и кинематически связан посредством полого стержня с верхней фбрмой, а другой - с держателем игл.С целью упрощения конструкциии уменьшения габаритных размеров,приводной и полый стержни соосноустановлены один в другом,На фиг.1 схематично изображен,пресс,. общий ви 5; на фиг,2 - разрез А-А на фиг.1; на фиг.З - вид Бна фиг,1; на фиг,4 -...

Номер патента: 1141452

Опубликовано: 23.02.1985

Авторы: Борисюк, Брянцев, Прудских, Уланов

МПК: G11C 29/00

Метки: запоминающее, исправлением, обнаружением, оперативное, ошибок, типа

...подключены к входам элементов НЕ группы, выходы которых соединены с другими входами дополнительных элементов И третьей группы, одни из входов дополнительных элементов И четвертой группы подключены к выходам дополнительных элементов И первой груп - пы, другие - к выходам регистрОв адреса, второй группы, выходы дополнительных элементов И третьей и четвертой групп через элементы ИЛИ группы подключены к входам дешифратора адреса, вторые входы дополнительных элементов И второй группы через элементы задержки соединены с другими выходами регистра сдвига.На чертеже показана структурная схема предлагаемого устройства.Устройство содержит накопитель 1, дешифратор 2 адреса, первую 3 и вторую 4 группы усилителей считывания, формирователи, 5 тока...

Номер патента: 1129190

Опубликовано: 15.12.1984

Авторы: Алиев, Балакин, Борисюк, Волженский, Гаджиев, Карпова, Ларгина, Орлова, Чистов, Шевченко, Яковлева

МПК: C04B 13/24

Метки: бетонная, смесь

...набарханном песке, что дает возмож 55. ность применять предлагаемую смесьдля приготовления тяжелого и гидротехническогб бетона,.12919Изобретение относится к производству строительных материалов, а .именно к изгатовлению бетонных смесей с заполнителем - барханнымпеском.5Бетонная смесь может найти применение при строительстве жилых и сельскохозяйственных сооружений, а также в гидротехническом строитель:тве. .0Известна бетонная смесь Ц , включающая мас.ч.фПортландцементПриродный барханныйпесок 2-3Молотый барханныйпесокНаиболее близкой к предлагаемойявляется бетонная смесь, включаю" щая, мас.%Цемент 13,7-17,5Молотый бархан"ный песок 20,0-26,5Природный барханный песок 54;0-43,3Супертонкое базальто- .вое волокно , 0,4-0,55Вода...

Номер патента: 401253

Опубликовано: 07.11.1984

Авторы: Андрейчиков, Борисюк, Дружинский, Кондратьев, Сабир-Де, Слепов, Смирнов, Шумякин

МПК: G21C 19/00

Метки: быстрых, нейтронах, перегрузки, реактора

...подаютс помощью насадки, которую плотноприжимают к верхней части тепловыделяющей сборки. Создание направленного потока газа обеспечивает болееэффективное охлаждение тепловыделяющей сборки и исключает воэможностьпроникновения в перегрузочную машину паров натрия и загрязненного аргона иэ реактора. Это значительноулучшает условия работы механизмовперегрузочной машины, т.е. повышаетнадежность ее работы.Кроме того, наличие двух ветвейохлаждения позволяет резко уменьшить температуру охлаждающего газав перегрузочной машине, что такжеулучшает условия работы механизмовперегрузочной машины,На фиг, 1 гокаэана схема разгрузочно в загрузочн машины и активнойзоны реактора; на фиг,. 2 - схемаохлаждения перегружаемой тепловьшеляющей сборки; на фиг. 3 -...

Номер патента: 397094

Опубликовано: 07.11.1984

Авторы: Андрейчиков, Борисюк, Дружинский, Кондратьев, Сабир-Де, Слепов, Смирнов, Шумякин

МПК: G21C 19/00

Метки: перегрузочная

...неегибким шлангом системы охлажденияна звездочке 12, и два ходовых вала13 с зубчатыми колесами 14 и 15,сцепленными соответственно с зубчатыми колесами 16 и 17, сидящими навалах 18 и 19 привода вращения(не показан). Каретка 10 содержитзубчатые колеса 20, 21, 22 и штангу23, имеющую внутреннюю трубу 24 сшпонкой 25 и наружную трубу 26, которые соединены между собой для герметизации в верхней части силцфонным уплотнением 27. Ходовые валы 13предназначены для направления каретки 10 при ее перемещении с помощьюцепи 11 внутри контейнера 2 и дляпередачи движения на наружную ивнутреннюю трубы штанги от валов18 и 9,На верхнем конце трубы 24 закреплены шестерня 28 и гибкий шланг сис 397094 430 35 40 4 с Затем вращением звездочки 12 каретку 10...

Номер патента: 1113117

Опубликовано: 15.09.1984

Авторы: Борисюк, Липунова

МПК: A61F 1/16

Метки: глазной, протез

...цель достигается35тем, что в глазном протезе, содержащем имитаторы глазного яблока и радужки со зрачком и механизм перемещения последних, управляемыйкультями глазных мышц, механизм перемещения радужки со зрачком вклю чает электромагниты, соединенныечерез управляющий коммутатор с источником питания, и электроды дляснятия биопотенциалов, установленные на наружной стенке глазного яблока в местах касания с культямимышц и соединенные через предусилители с управляющим коммутатором,при этом имитатор радужки выполнен50в виде чечевицеобразного ферромагнитного диска, размещенного в камере с прозрачнои передней стенкой, причемкамера расположена в перецней частиимитатора глазного яблока, а элект 55ромагниты - внутри него, вплотнуюк камере.На...

Номер патента: 904288

Опубликовано: 23.04.1984

Авторы: Борисюк, Гайдуков, Горлов, Миренков, Трескова, Харитонова

МПК: C04B 43/02

Метки: волокнистого

...в количестве 0,05- 0,5 Х от массы волокна или после осаждения минерального волокна на конвейере,образующийся волокнистый ковер обрабатывают раствором поверхностно- активного вещества в количестве 0,05-0,5 Е от массы волокна, а затем пропитывают связующим и подвергают термообработке.Описываемый способ обеспечивает повышение прочностных показателей ковра. Это обусловлено тем, что в результате нанесения поверхностно- активного вещества, являющегося адсорбентом, снижается поверхностное натяжение связующего, способствуя тем самым более равномерной и полной пропитке ковра. При этом отпадает необходимость в приготовлении вспененного связующего, Ковер, волок на которого предварительно обработаны ПАВ, в условиях кратковременного вибропроката,...

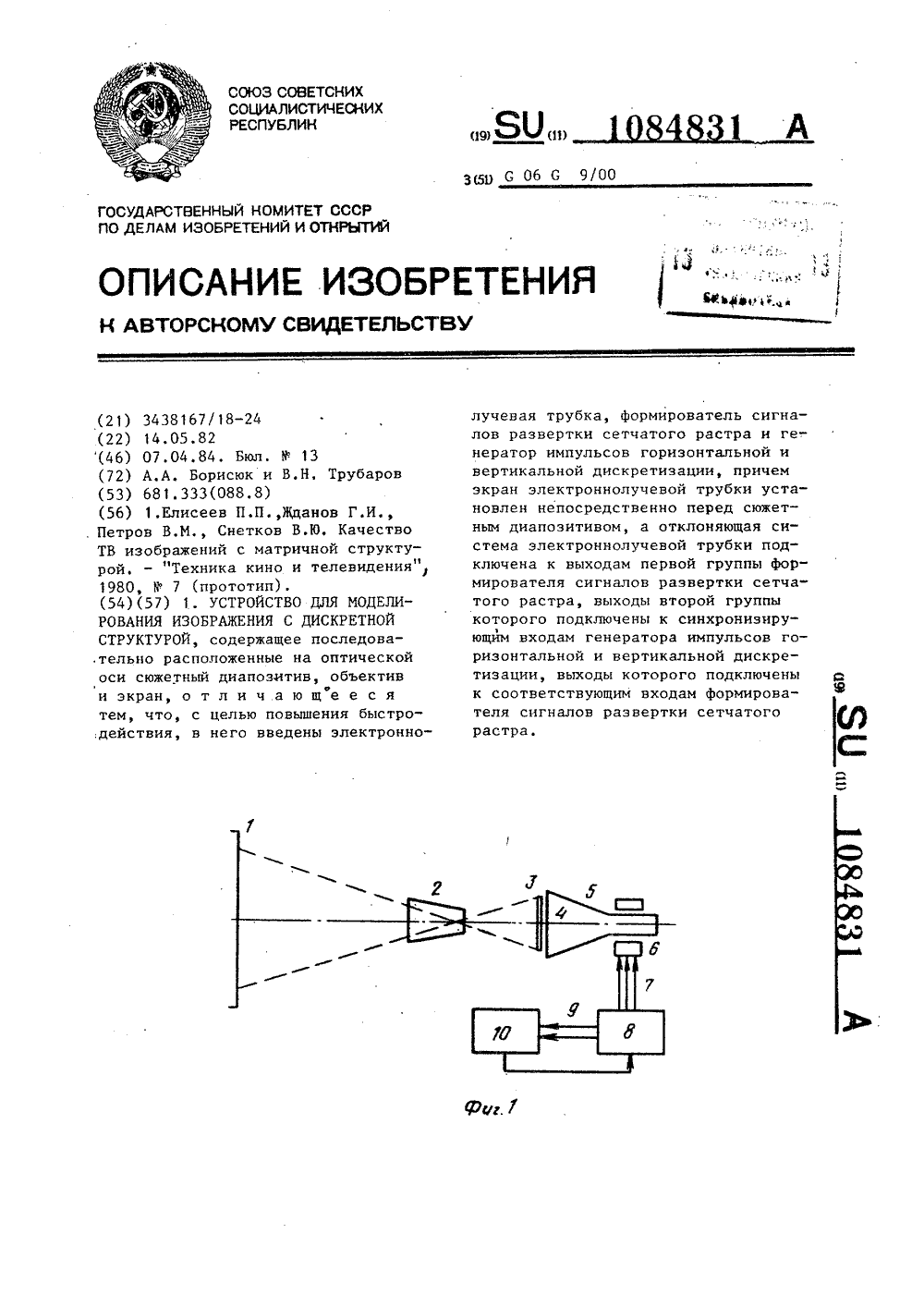

Номер патента: 1084831

Опубликовано: 07.04.1984

Авторы: Борисюк, Трубаров

МПК: G06G 9/00

Метки: дискретной, изображения, моделирования, структурой

...генератора импульсов развертки подключен к первому входу генератора напряжения развертки, второй вход которого подключен к выходу генератора тактовых импуль О сов, выход генератора напряжения развертки подключен к входу генератора пилообразного напряжения канала горизонтальной развертки и через первый элемент НЕ - к входу первого ге нератора импульсов гашения луча, выход которого соединен с первым входом элемента ИЛИ, второй вход элемента ИЛИ подключен к выходу в орого генератора импульсов гаше ния луча, выход генератора тактовых импульсов через второй элемент НЕ подключен к входу второго генератора импульсов гашения луча и к входу генератора пилообразного напря жения канала вертикальной развертки, выход элемента ИЛИ подключен к...

Номер патента: 1068174

Опубликовано: 23.01.1984

Авторы: Аснер, Борисюк, Дьяков, Клочко, Руденко, Самчук

МПК: B04B 3/06

Метки: фильтрующая, центрифуга

...как в направлении вдольоси, так и по окружности, перпендикулярной40к оси вращения ротора, и в итоге к интенсивному дроблению частиц твердой фазы аследовательно, к увеличению влажности осад.ка, и вызывает повышенный износ разбрасывающей крышки, Интенсивному износу под.вержена также стойка разбрасывающей крышки,Цель изобретения . снижение. влажностиосадка и увеличение долговечности центрифуги,50Поставленная цель достигается тем, чтов фильтрующей центрифуте, содержащей пер.форированный ротор, разбрасывающую крыш.ку со стойками, распределительный конус,расположенный между ротором и разбрасывающей крышкой, распределительный конусснабжен накладками, имеющими в сечении,перпендикулярном оси центрифуги, форму сегмента 1 причем количество...

Номер патента: 1061852

Опубликовано: 23.12.1983

Авторы: Борисюк, Гомон, Григорчук, Гук, Захожай, Костенко

МПК: B05C 1/08

Метки: изделия, нанесения, покрытия

...направлениях,Приспособление для нанесения покрытия включает наносящий валок 10,дозирующий валок 11, средства 12для регулирования зазора между до"эирующим:и наносящими валками, ра-.хель 13. Механизм разравнивания покрытий содержит разравнивающий валок14 с приводом 15, ракели 16 и 17,резервуар 18 с фитилем 19 и,упругимприжимным элементом 20. На раме 5смонтированы рольганги 21, опорныевалки 22:и 23, механизмы 24 для ре-гулирования зазора между наносящими опорным валками 10 и 22 и междуразравнивающим и опорным валками14 и 23, привод 25, концевой выключатель 26, кинематически связанныйс пневмоцилиндрами приспособления1 для разравнивания и установленный1 в прорези опорного валка 23, и вай-,на 27 с покрытием.Устройство работает...

Номер патента: 1055963

Опубликовано: 23.11.1983

Авторы: Борисюк, Ванюрихин

МПК: G01B 11/26

Метки: отражатель, угломера

...поток также отразится от зеркального оптического блока 2и также возвратится в автоколлимационЗ 0 ный углоизмерительный прибор 3, ноФорма сечения отраженного световогопотока изменяется и имеет вид узкойлинии. Эта светящаяся линия однозначно несет инФормацию о плоскости угланаклона отражателя относительно неподвижной системы координат автоколлимационного углаиэмерительного прибора 3. Изобретение относится к оптическим приборам, в частности к отражателям для автоКоллимационных приборов, и может использоваться дпя измерения углов наклона и плоскостинаклона контролируемого объекта,Известен призменный отражатель,выполненный в виде прямоугольнойпризмы БРс гипотенузной входной (выходной) гранью11,Недостатком данного отражателяявляется...

Номер патента: 1039578

Опубликовано: 07.09.1983

Авторы: Аснер, Борисюк, Клочко, Шлау

МПК: B04B 3/06

Метки: вибрационной, выгрузкой, осадка, фильтрующая, центрифуга

...сит, сита связаны между собойупругими элементами.При этом активно вибрирует толькосито второй ступени, упруго соединенное с ситом первой ступени, Этоприводит к тому, что появляется60возможность почти вдвое уменьшитьколеблющуюся массу, Следствие - снижение энергозатрат, возможность получения большей амплитуды колебаний приодинаковой частоте ( в области, близ кой к второму резонансу, в которой,как правило, работают внброцентрифуги для обезвоживания угля), Обычнов коническое сито первой ступенипоступает материал с высокой исХодной влажностью, т,е. с малым коэффициентом трения, и нет необходимостипроизводить его активную вибрациюдля перемещения хватает и угла наклона конуса, После формирования осадка ( удаления части влаги ) коэффициент...

Номер патента: 1010094

Опубликовано: 07.04.1983

Авторы: Борисюк, Гавриленко, Гербер, Гольда, Денисенко, Захожай, Огенко, Стась, Федорова, Чуйко

МПК: C09D 3/68

Метки: лак, матовый

...1:1:1 1,8-2,0Ненасыщенная полиэфирная смола на 10основе пропиленгликоля, диэтиленгликоля, фталевого и малеинового ангидридов о сочетании с ускорителем - комплексом пятиокиси ванадия с монобутилфосфорной кислотой обеспечивает сокращение технологического процессасушки полиэфирного матового лака доч при 20 ОС на линиях лакированияполиэфирными лаками, высокую морозостойкость полиэфирного покрытия. 20Введение модифицированного кальцийцинкалюмосиликагеля в раствор лакапозволяет получить ровные матовыене ингибируемые кислородом воздухаполиэфирные покрытия, которые характеризуются по сравнению с известнымивысокими эксплуатационными свойствами:водо-, светостойкостью, стойкостьюк действию спирта, царапания,Модифицированный...

Номер патента: 1004296

Опубликовано: 15.03.1983

Авторы: Борисюк, Волженский, Ефремов, Ларгина, Ляшенко, Назаров, Чарыев, Чистов

МПК: C04B 15/00

Метки: бетонная, смесь

...фазу. Это способствует снижению усадочных деформаций почти в 2 раза и повышению трещиностойкости бетонных иэделий.Введение молотого песка в оптимальном количестве приводит к максимальному увеличению содержания твердой фазы в бетоне и.способствует увеличению его прочности. Одновременно барханные пески в тонкоиэмельченном состоянии проявляют повышенную активность при взаимодействии с известью. Понижение .доли извести ведет кнеполному процессу взаимодействияее с компонентами барханного песка. Повышение доли извести ведет кнеполному ее использованию и к появлению внутренних напряжений в бетоне.П р и м е р ы. В опытах используют портландцемент МаОО, известьактивностью 85 по ГОСТ 9179-77,барханный песок Мк=0,06 - 0,08, Избетонной смеси,...

Номер патента: 994912

Опубликовано: 07.02.1983

Авторы: Борисюк, Гречка, Дзюбенко

МПК: G01C 9/02

Метки: горизонта, имитатор, плоскости

...нормалями к зеркалу 14 и зеркальной площадке 13. Фотоприемники, расположенные в блоке 18, подсчитают количество максимумов и минимумов интерференционной картины, прошедщей через их поле зрения. По этим значениям определяют угол наклона объекта относительно плоскости горизонта в цифровом виде.Использование изобретения позволит повысить точность определения направления силы тяжести Земли в условиях возмущающих воздействий (толчков, вибрации), а также определять угол наклона объекта относительно горизонта в цифровом виде. Формула изобретения 3 99 ч 9 разующих ампул 1-3 расположены оптически прозрачные окна 11 и 12 и зеркальная площадка 13. К наружной ампуле 1 прикреплено дополнительное зеркало 14. Зеркала 16 и 15 входят в интер-Ферометр....

Номер патента: 980848

Опубликовано: 15.12.1982

Авторы: Алферьев, Аснер, Борисюк, Вертола, Винокуров, Клочко, Руденко, Самчук, Шлау

МПК: B04B 7/16

Метки: ротор, фильтрующей, центрифуги

...прохода жидкой фазы. Каждый колос ник, изготовленный из пластичногометалла, снабжен уголками 4, расположенными у его большего основания. Уголок может быть выполнен из твердого сплава на основе порошковых смесей М 1+А 1,й 1 Сг+А 1,А 10+Сгоьи т.д, Стороны уголка а и с соответственно со 5 стороны основания и боковой поверхности трапеции связаны с шириной основания Ь и высотой колосника Л соотношениемЬ, Ь10а 6, сЛТолщина уголка К связана с высотой колосника соотношениемд = (О 01 - 0,2) Л Уголок в виде твердого сплава может присоединяться к колоснику в плазмотроне с использованием аргоноазотной среды. 20Ротор работает следующим образом.Суспензия подается на внутреннюю часть фланца 3 вращающегося ротора и под действием центробежной силы...

Номер патента: 978044

Опубликовано: 30.11.1982

Авторы: Борисюк, Рановский

МПК: G01N 33/48

Метки: кислорода, крови, содержания

...расположен 35 ное отверстие в плите 10 к приводу поворота. С притертой стороны в теле диска 9 имеются четцре калиброванные по объему ячейки 12 для крови, расположенные с одинаковым шагом и по одному радиусу. Отверстия 13 на плите 10 выполнены аналогично ячейкам 2 и служат, соответственно, для подсоединения к средству 11 промывки кювет и заполнения их кровью, уста 45 новки средства 15 насыщения крови газовой смесью, средства 16 анаэробного введения кислородвцтесняющей смеси из эритроцитов и измерительного средства 17. Со стороны плиты 10 на валу 11 установлена трехлопастная пластинчатая пружина 18, степень напряжения которой регулируется гайкой 19, а взаимное положение плиты 10 и диска 9 устанавливается фиксатором 20. В ячейках 12...

Номер патента: 977221

Опубликовано: 30.11.1982

Авторы: Борисюк, Гук, Денисенко, Корнюш, Костенко, Лотоцкая, Семиволос, Стась

МПК: B44D 5/00

Метки: матовых, открытыми, покрытий, порами

...мебельные щиты подвергают тепловой 1 О обработке металлическим полированнымвалком при 100 - 120 С и затем на щит на валковом станке наносят с расходом 70 г/м 2 тиксотропную композицию, включающую 91,3% полуфабриката полиэфирного лака электронного. отверждения ПЭ 2121, 15 0,3 вес.% аэросила ТДИ с изоцианатнымигруппами, вес. 8% матирующей добавки М 9 - 7, представляющей собой микрочастицы кальций алюмосили ката, обработанные парофазным способом горным модифициро ванным воском в количестве 0,1 г/г кальцииалюмосили ката.Отверждение лакового слоя производятоблучением ускоренными электронами при мощности дозы 105 Дж/кгс.977221Формула изобретения Составитель А. Чучаева Техред И. Верес Корректор О. Билак Тираж 437 Подписное ВНИИПИ...

Номер патента: 974397

Опубликовано: 15.11.1982

Авторы: Борисюк, Лисункин

МПК: G09B 23/28

Метки: моделирования, недостаточности, острой, сердечной

...у кролика увеличился на 374 ос,новной обмен, повысилась на 0,9"С реатальная температура. В этот же день под легким эфирным наркозом в общую сонную артерию введена канюля для записи прямым методом артериальйого давления и термистор для регист 45 рации изменений минутного объема кровообращения методом термодилюции, а в устье полых вен введен катетер для изменения венозного давления. Животное.фиксировано в станке, канюли подсоединены к датчикам. Проведена заЯ3пись исходных данных и начата периодическая стимуляция гипоталамуса. 7 фВо время третьего периода электростимуляции повились все признаки острой сердечной недостаточности, выразившиеся в резком снижении артериального и увеличении венозного давления, уменьшении сердечного...

Номер патента: 973400

Опубликовано: 15.11.1982

Авторы: Борисюк, Гук

МПК: B44C 1/24

Метки: декоративной, деревянных, отделки, щитовых

...сверху.Устройство для декоративной отделкидеревянных щитовых изделий состоит из размещенных на станине 1 направляющих 2 для перемещения по ним щитов 3 и установленных на валах 4 и 5 приводных верхних и. нижних валков 6 и 7 и прижимных элементов 8 и 9, каждый из которых выполнен в виде герметичного эластичного корпуса 10, заполненного газом или жидкостью и охватываемого обогреваемым упругим кожухом 11, выполненным металлическим.15 Позицией 12 обозначен привод.Устройство работает следующим образом.Подготовленный к облицовыванию щит 3устанавливают на направляющие 2 между приводными верхними и нижними .валками 6 и 7 и прижимными элементами 8 и 9.В полость герметичного эластичного корпуса 1 О нагнетают до заданного по режиму облицовывания...

Номер патента: 962242

Опубликовано: 30.09.1982

Авторы: Борисюк, Волженский, Ларгина, Ляшенко, Попов, Чарыев, Чистов

МПК: C04B 11/00

Метки: бетонная, смесь

...кислых солей с карбонатами кальция выделяется углекислый газ, который способствует облегчению веса изделия. Газовыделейию также962242 способствует введение в смесь сульфата алюминия. Введение молотого барханного песка в оптимальном количестве приводит к повышению твердой фазы в.бетонной 5 смеси и увеличению прочности.П р и м е р. Строительный гипс, часть барханного песка и известь подвергают совместному помолу до удельной поверхности 4000-5000 см /г.10 Полученную молотую композицию гомогенизируют с остальным барханным песком и затворяют водным раствором сульфата алюминия. Гипсобетонная смесь твердеет на воздухе. Образцы Таблица 1 Содержание, мас.%, в составах Компоненты Известный1 2 3 4 5 6 7 8 9 Объемная масса в сухом состоянии...

Номер патента: 954990

Опубликовано: 30.08.1982

Авторы: Борисюк, Козлова

МПК: G05F 1/64

Метки: постоянного, стабилизированный

...5Ог - напряжение на выходе логическогоэлемента НЕ 9; Ос- напряжение на выходе логического эпемента НЕ 10; О,напрйжение ца выходе логического эпемента НЕ 11; О - напряжение на выхо-,де двухтактного усилителя 5 мощности;50О - напряжение на диодном входе оптронного перекпючатепя-инвертора 8,Стабипиэированный преобразовательработает следующим образом.В нормальном режиме поспе подачинапряжения 0 на входные клеммы эаХдающего генератора 1 блок 2 запуска идвухтактцый широтно-импупьсный модуляО 4тор 3 на выходе имеют напряжения О,0 О и О, причем длительность напряжения 01 несколько превышает времявыхода преобразователя на режим. Напряжение 0,1 поступает на транзисторныйвход оптронного .переключатепя-инвертора 8, с выхода которого...
