Устройство для моделирования изображения с дискретной структурой

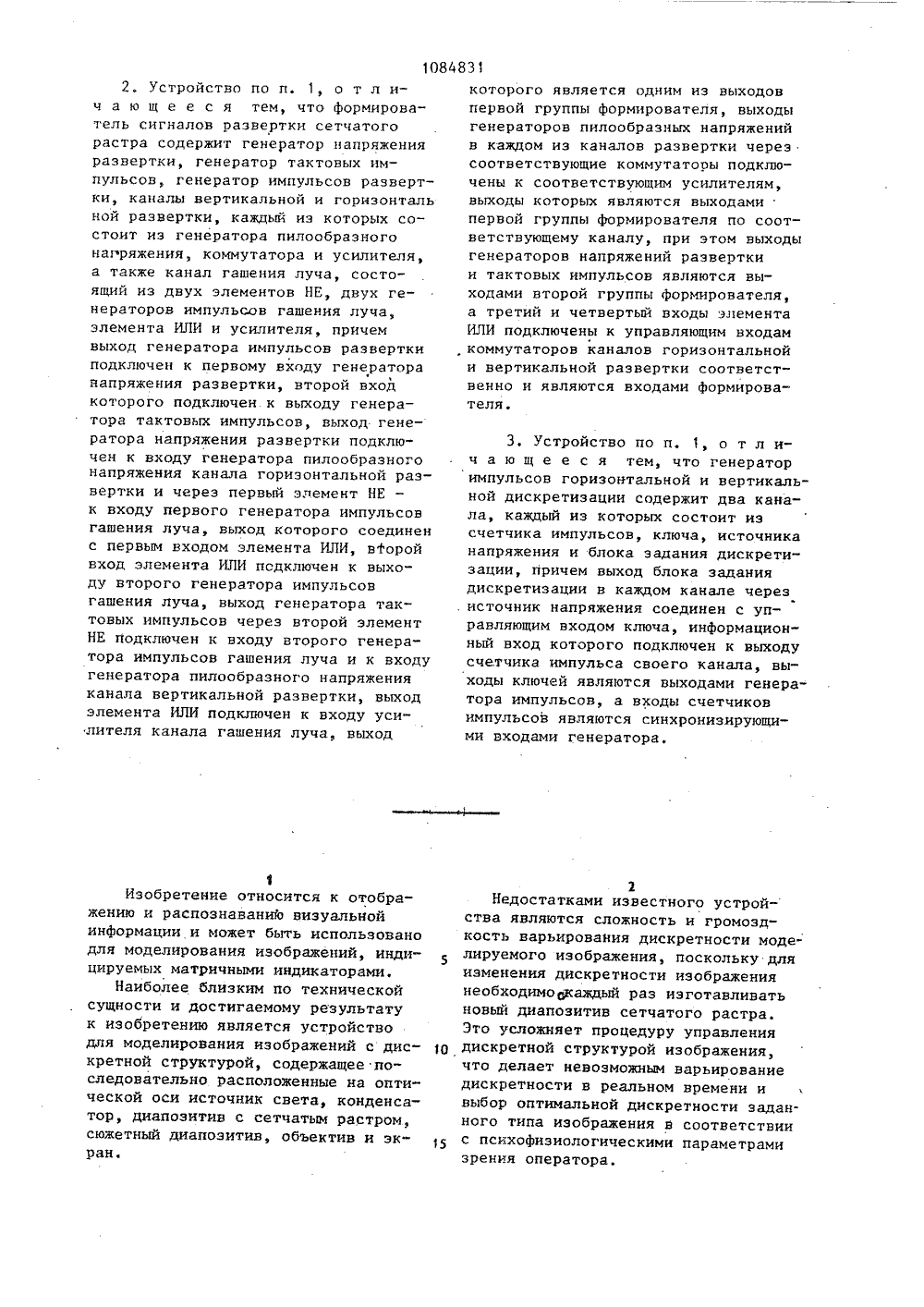

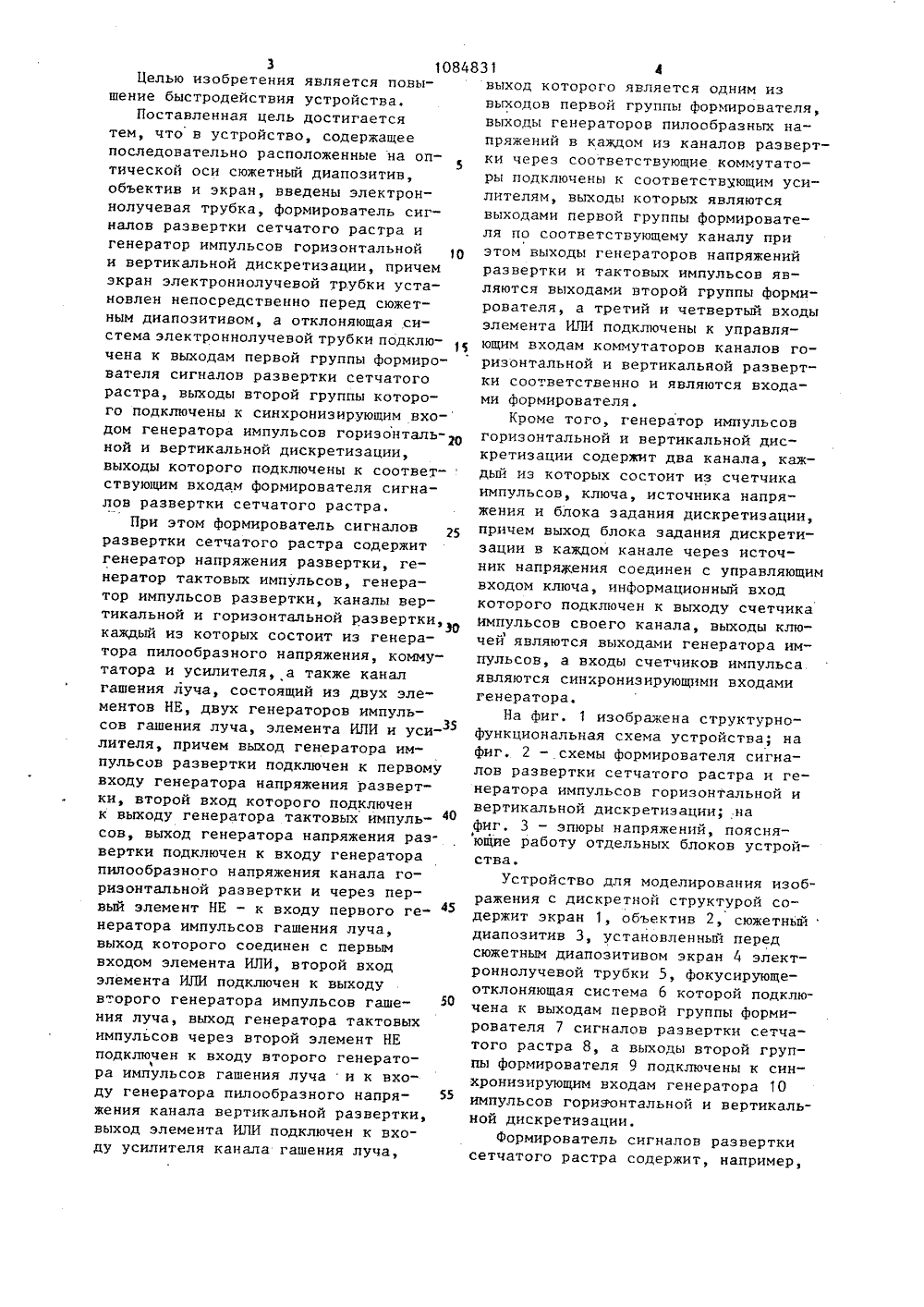

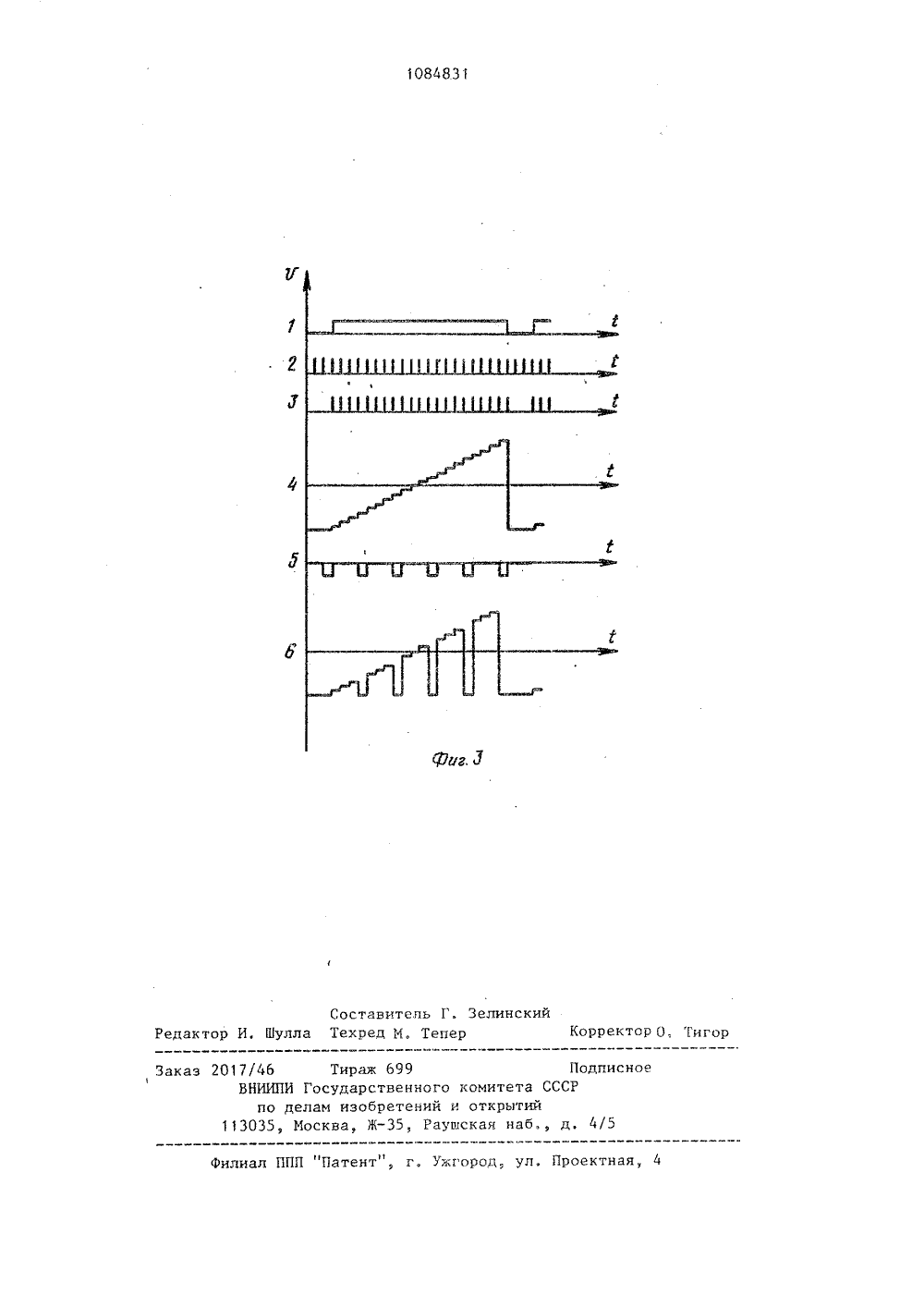

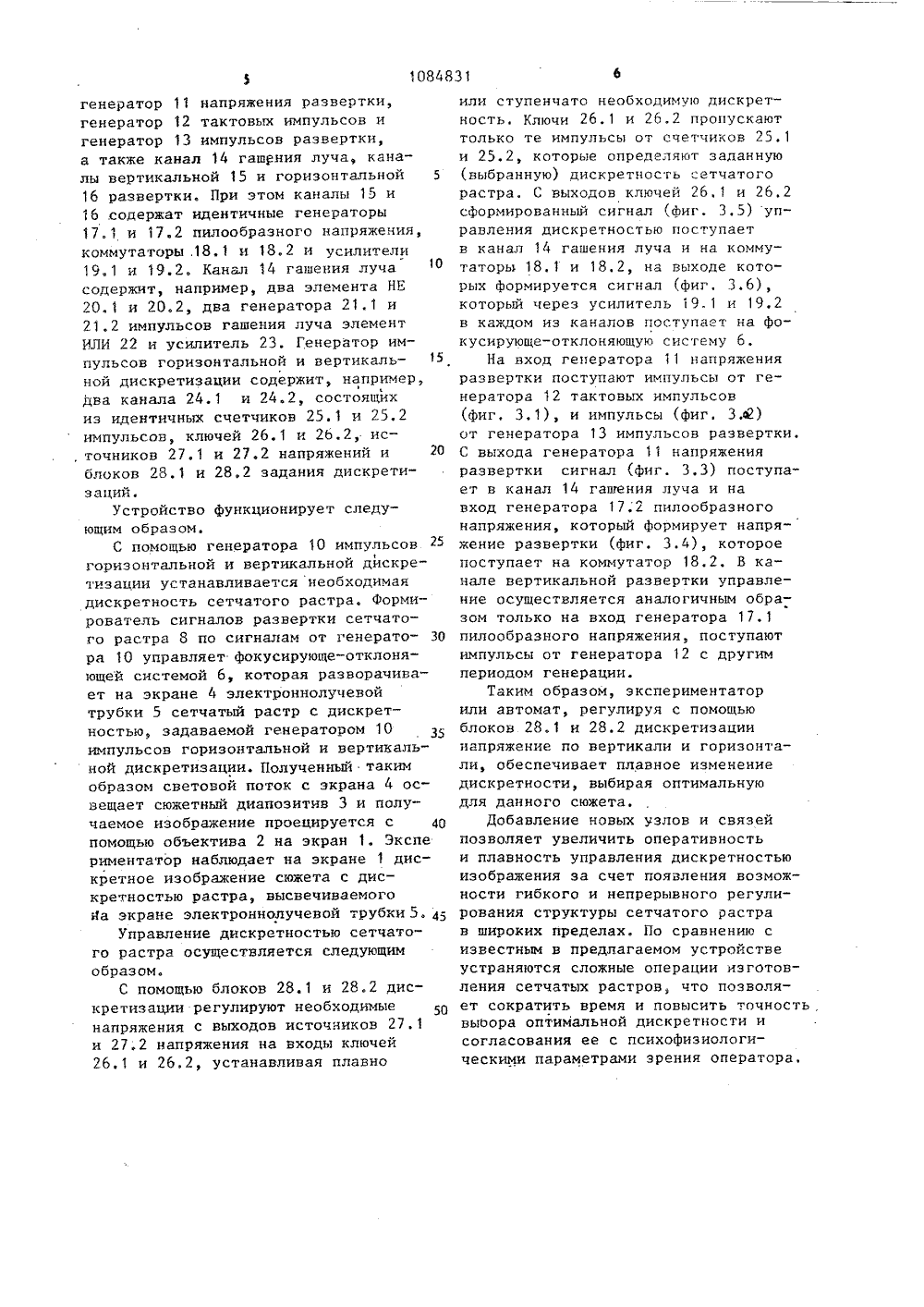

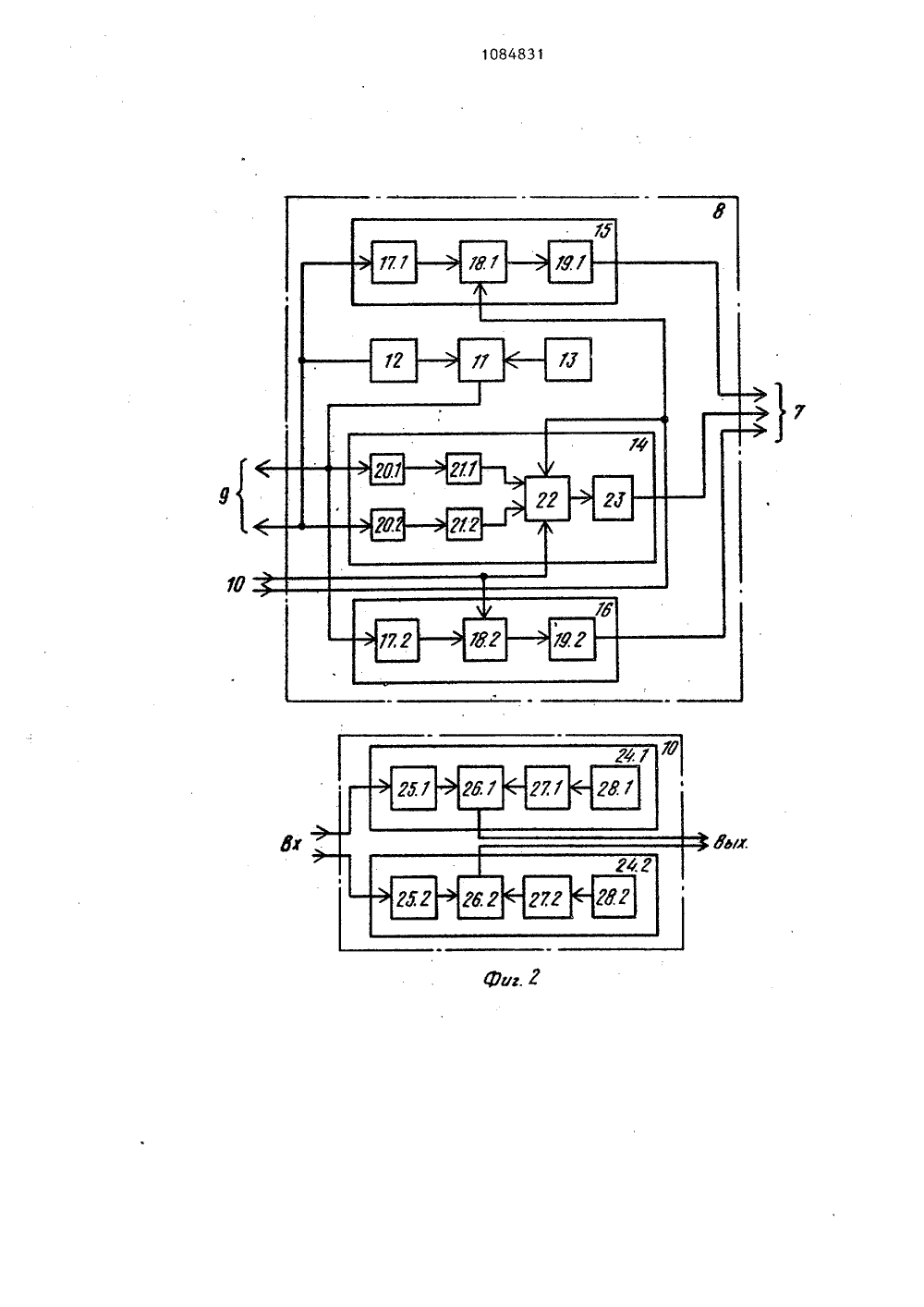

%Фьэр . . САНИЕ ИЗОБРЕТЕНИЯ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ растра,ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ(56) 1,Елисеев П.П.,Жданов Г.И., . Петров В.М., Снетков В.Ю, Качество ТВ изображений с матричной структурой, - "Техника кино и телевидения" 1980, Ф 7 (прототип).(54)(57) 1. УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ ИЗОБРАЖЕНИЯ С ДИСКРЕТНОЙ СТРУКТУРОЙ, содержащее последовательно расположенные на оптической оси сюжетный диапозитив, объектив и экран, о т л и ч а ю щ е е с я тем, что, с целью повышения быстро,действия, в него введены электроннолучевая трубка, формирователь сигналов развертки сетчатого растра и ге-. нератор импульсов горизонтальной и вертикальной дискретизации, причем экран электроннолучевой трубки установлен непосредственно перед сюжетным диапозитивом, а отклоняющая система электроннолучевой трубки подключена к выходам первой группы формирователя сигналов развертки сетчатого растра, выходы второй группы которого подключены к синхронизиру 1ющим входам генератора импульсов горизонтальной и вертикальной дискретизации, выходы которого подключены к соответствующим входам формирователя сигналов развертки сетчатого1084831 теля. 2. Устройство по и. 1, о т л ич а ю щ е е с я тем, что формирователь сигналов развертки сетчатого растра содержит генератор напряжения развертки, генератор тактовых импульсов, генератор импульсов развертки, каналы вертикальной и горизонталь ной развертки, каждый из которых состоит из генератора пилообразного наряжения, коммутатора и усилителя, а также канал гашения луча, состоящий из двух элементов НЕ, двух генераторов импульсов гашения луча, элемента ИЛИ и усилителя, причем выход генератора импульсов развертки подключен к первому входу генератора напряжения развертки, второй вход которого подключен к выходу генератора тактовых импульсов, выход генератора напряжения развертки подключен к входу генератора пилообразного напряжения канала горизонтальной развертки и через первый элемент НЕ к входу первого генератора импульсов гашения луча, выход которого соединен с первым входом элемента ИЛИ, второй вход элемента ИЛИ подключен к выходу второго генератора импульсов гашения луча, выход генератора тактовых импульсов через второй элемент НЕ подключен к входу второго генератора импульсов гашения луча и к входу генератора пилообразного напряжения канала вертикальной развертки, выход элемента ИЛИ подключен к входу усилителя канала гашения луча, выходИзобретение относится к отображению и распознаванию визуальной информации и может быть использовано для моделирования иэображений, индицируемых матричными индикаторами,Наиболее близким по технической сущности и достигаемому результату к изобретению является устройство для моделирования иэображений с дискретной структурой, содержащее последовательно расположенные на опти" ческой оси источник света, конденсатор, диапозитив с сетчатым растром, сюжетный диапозитив, объектив и экран. которого является одним из выходовпервой группы формирователя, выходыгенераторов пилообразных напряженийв каждом иэ каналов развертки черезсоответствующие коммутаторы подключены к соответствующим усилителям,выходы которых являются выходамипервой группы формирователя по соответствующему каналу, при этом выходыгенераторов напряжений разверткии тактовых импульсов являются выходами второй группы формирователя,а третий и четвертый входы элементаИЛИ подключены к управляющим входамкоммутаторов каналов горизонтальнойи вертикальной развертки соответственно и являются входами формирова 3. Устройство по п. 1, о т л ич а ю щ е е с я тем, что генератор импульсов горизонтальной и вертикальной дискретизации содержит два канала, каждый из которых состоит из счетчика импульсов, ключа, источника напряжения и блока задания дискретизации, причем выход блока задания дискретизации в каждом канале через .источник напряжения соединен с управляющим входом ключа, информационный вход которого подключен к выходу счетчика импульса своего канала, выходы ключей являются выходами генератора импульсов, а входы счетчиков импульсов являются синхрониэирующими входами генератора,2Недостатками известного устройства являются сложность и громоздкость варьирования дискретности моделируемого иэображения, поскольку дляизменения дискретности иэображениянеобходимоуаждый раз изготавливатьновый диапозитив сетчатого растра.Это усложняет процедуру управления 1 О дискретной структурой изображения,что делает невозможным варьированиедискретности в реальном времени ивыбор оптимальной дискретности заданного типа изображения в соответствиис психофизиологическими параметрамизрения оператора.3 10848Целью изобретения является повышение быстродействия устройства.Поставленная цель достигается тем, что в устройство, содержащее последовательно расположенные на оп 5 тической оси сюжетный диапозитив, объектив и экран, введены электроннолучевая трубка, формирователь сигналов развертки сетчатого растра и генератор импульсов горизонтальной и вертикальной дискретизации, причем экран электроннолучевой трубки установлен непосредственно перед сюжетным диапозитивом, а отклоняющая система электроннолучевой трубки подклю 5 чена к выходам первой группы формирователя сигналов развертки сетчатого растра, выходы второй группы которого подключены к синхронизирующим вхо- дом генератора импульсов горизонталь- ной и вертикальной дискретизации, выходы которого подключены к соответ-ствующим входам формирователя сигналов развертки сетчатого растра.При этом формирователь сигналов развертки сетчатого растра содержит генератор напряжения развертки, генератор тактовых импульсов, генератор импульсов развертки, каналы вертикальной и горизонтальной развертки, каждый из которых состоит из генератора пилообразного напряжения, коммутатора и усилителя, а также канал гашения луча, состоящий из двух элементов НЕ, двух генераторов импульсов гашения луча, элемента ИЛИ и уси 35 лителя, причем выход генератора импульсов развертки подключен к первому входу генератора напряжения развертки, второй вход которого подключен к выходу генератора тактовых импуль О сов, выход генератора напряжения развертки подключен к входу генератора пилообразного напряжения канала горизонтальной развертки и через первый элемент НЕ - к входу первого ге нератора импульсов гашения луча, выход которого соединен с первым входом элемента ИЛИ, второй вход элемента ИЛИ подключен к выходу в орого генератора импульсов гаше ния луча, выход генератора тактовых импульсов через второй элемент НЕ подключен к входу второго генератора импульсов гашения луча и к входу генератора пилообразного напря жения канала вертикальной развертки, выход элемента ИЛИ подключен к входу усилителя канала гашения луча,31 4выход которого является одним из выходов первой группы формирователя, выходы генераторов пилообразных напряжений в каждом из каналов развертки через соответствующие коммутаторы подключены к соответствующим усилителям, выходы которых являются выходами первой группы формирователя по соответствующему каналу при этом выходы генераторов напряжений развертки и тактовых импульсов являются выходами второй группы формирователя, а третий и четвертый входы элемента ИЛИ подключены к управляющим входам коммутаторов каналов горизонтальной и вертикальной развертки соответственно и являются входами формирователя.Кроме того, генератор импульсов горизонтальной и вертикальной дискретизации содержит два канала, каждый из которых состоит из счетчика импульсов, ключа, источника напряжения и блока задания дискретизации, причем выход блока задания дискретизации в каждом канале через источник напряжения соединен с управляющим входом ключа, информационный вход которого подключен к выходу счетчика Импульсов своего канала, выходы ключей являются выходами генератора импульсов, а входы счетчиков импульса являются синхронизирующими входами генератора.На фиг. 1 изображена структурно- функциональная схема устройства; на фиг. 2 - схемы формирователя сигналов развертки сетчатого растра и генератора импульсов горизонтальной и вертикальной дискретизации; на фиг. 3 - эпюры напряжений, поясняющие работу отдельных блоков устройства.Устройство для моделирования изображения с дискретной структурой содержит экран 1, объектив 2, сюжетный диапозитив 3, установленный перед сюжетным диапозитивом экран 4 электроннолучевой трубки 5, фокусирующеотклоняющая система 6 которой подключена к выходам первой группы формирователя 7 сигналов развертки сетчатого растра 8, а выходы второй группы формирователя 9 подключены к синхронизирующим входам генератора 10 импульсов горизонтальной и вертикальной дискретизации.Формирователь сигналов развертки сетчатого растра содержит, например, генератор 11 напряжения развертки, генератор 12 тактовых импульсов и генератор 13 импульсов развертки, а также канал 14 гашения луча, каналы вертикальной 15 и горизонтальной 5 16 развертки, При этом каналы 15 и 16 .содержат идентичные генераторы 17. 1 и 17.2 пилообразного напряжения, коммутаторы .18,1 и 18.2 и усилители 19.1 и 19.2. Канал 14 гашения луча содержит, например, два элемента НЕ 20.1 и 20.2, два генератора 21.1 и 21,2 импульсов гашения луча элемент ИЛИ 22 и усилитель 23. Генератор импульсов горизонтальной и вертикаль ной дискретизации содержит, например,Э два канала 24. 1 и 24.2, состоящих из идентичных счетчиков 25, 1 и 25.2 импульсов, ключей 26.1 и 26.2, ис, точников 27.1 и 27.2 напряжений и 20 блоков 28.1 и 28,2 задания дискретизаций еУстройство функционирует следующим образом.С помощью генератора 10 импульсов 25 горизонтальной и вертикальной дискретизации устанавливается необходимая дискретность сетчатого растра, Формирователь сигналов развертки сетчатого растра 8 по сигналам от генерато ра 10 управляет фокусирующе-отклоняющей системой 6, которая разворачивает на экране 4 электроннолучевой трубки 5 сетчатый растр с дискретностью, задаваемой генератором 10 импульсов горизонтальной и вертикальной дискретизации. Полученный таким образом световой поток с экрана 4 освещает сюжетный диапозитив 3 и получаемое изображение проецируется с 40 помощью объектива 2 на экран 1. Экспе риментатор наблюдает на экране 1 дискретное изображение сюжета с дискретностью растра, высвечиваемого На экране электроннолучевой трубки 5. 4 Управление дискретностью сетчатого растра осуществляется следующимобразом.С помощью блоков 28.1 и 28.2 дискретизации регулируют необходимые напряжения с выходов источников 27.1 и 27,2 напряжения на входы ключей 26,1 и 26,2, устанавливая плавно или ступенчато необходимую дискретность. Ключи 26.1 и 26,2 пропускают только те импульсы от счетчиков 25.1 и 25.2, которые определяют заданную (выбранную) дискретность етчатого растра. С выходов ключей 26.1 и 26,2 сформированный сигнал (фиг, 3.5) управления дискретностью поступает в канал 14 гашения луча и на коммутаторы 18.1 и 18.2, на выходе которых формируется сигнал (фиг. 3.6),который через усилитель 19.1 и 19,2в каждом из каналов поступает на фокусирующе-отклоняющую систему 6, На вход генератора 11 напряженияразвертки поступают импульсы от генератора 12 тактовых импульсов (фиг, 3,1), и импульсы (фиг. З.а)от генератора 13 импульсов развертки,С выхода генератора 11 напряжения развертки сигнал (фиг. 3,3) поступает в канал 14 гашения луча и на вход генератора 17.2 пилообразного напряжения, который формирует напряжение развертки (фиг. 3.4), которое поступает на коммутатор 18,2, В канале вертикальной развертки управление осуществляется аналогичным образом только на вход генератора 17.1 пилообразного напряжения, поступают импульсы от генератора 12 с другим периодом генерации.Таким образом, экспериментаторили автомат, регулируя с помощью блоков 28.1 и 28.2 дискретизации напряжение по вертикали и горизонтали, обеспечивает плавное изменениедискретности, выбирая оптимальную для данного сюжета.Добавление новых узлов и связей позволяет увеличить оперативность и плавность управления дискретностью изображения за счет появления возможности гибкого и непрерывного регулирования структуры сетчатого растрав широких пределах. По сравнению сизвестным в предлагаемом устройствеустраняются сложные операции изготовпения сетчатых растров,. что позволяет сократить время и повысить точность, выбора оптимальной дискретности и согласования ее с психофизиологическими параметрами зрения оператора.108483 1 Составите.пь Г. Зелинскийдактор И. Булла Техред И. Тепер рректор О, Тр дписно Филиал ППП "Патент", г. Ужгород, ул. Проектная 4 Заказ 2017/46 Тираж ВНИИПИ Государс по делам изоб 113035, Москва, Жвенного коми етений и отк 35, Раушская та СССРтийаб., д, 4/5
