B04B 3/06 — выгрузка твердых частиц под действием вибрации барабанов

Номер патента: 47993

Опубликовано: 31.08.1936

Автор: Малышев

МПК: B03B 5/32, B04B 3/06

Метки: горизонтальная, действия, непрерывного, центрофуга

...вал барабана установлен на трех шарикоподшипни-ках 23, 24, 25. Сетка барабана сочле-нена с валом посредством упругих тяг б, выполненных из белого бука и прикрепленных болтами к кольцам 5 и к муфтам 22 вала.Кроме того для упругости прпружины 11, закрепленные на ди упирающиеся в кольца 5. Диски 13 в свою очередь закреплены на валу на муфтах 22. Система пружин 11 и дисков 13 служит также в качестве предохранительных приспособлений на случай поломки тяг.Для передачи вибрации барабану центрофуги применено следующее устройство. На валу свободно надета неподвижная муфта 14, прикрепленная к станине. На муфте закреплены упорные ролики 15, скользящие по поверхности кольца 9.Последнее составляет одно целое с конусом 8, прикрепленным к...

Номер патента: 65526

Опубликовано: 01.01.1945

Автор: Мандрыко

МПК: B04B 3/06

Метки: действия, непрерывного, центрифуга

...6 фиг. 3) и т. п.Сссвые кол(-021 ия Ояраоая 1, н. цст)е)уг В це,Ом .ОГ) т БозО(даться лобым известнъм спОСОООЭ. 05 н из Боз:Ожьх спосОООБ ьозоу)кдсния 1(олеОЯПЙ Гоказан на 6)иг. 1. Под це 1 триф Гой )Яспо,2 Гяются нсг 10 двР 1 жныс или ь)эя:цяюцисся Вместе с 02)эябяом Один, двя и Оолее зле 1(промяГ 1 тов 7. При питании 3.ектроягкитов переменыл и,и ппсэывистым током нсремсное ъ 12 Г 1 итное по "есйствуя ПЯ мачтые 2 ассы,днища 4 ц(. трфхи, будет сооощать ей зпульсь колс 02 ний. )лектроыаты, питаемые постоиным токо 1 или постоя ные маГниты), также буду"РозоуждЯть Осевые колебаия, если на днище центрифуги будут расположены Выступающие массы 8 магштного вещества, нграюцие роль якоря:лектроээгнитов 7. Проходя при вращении центрифуги...

Номер патента: 97587

Опубликовано: 01.01.1954

Авторы: Буренков, Макеев

МПК: B04B 3/06

Метки: вертикальная, подвесная, центрифуга

...2, пО внутренней стенке которого перекатывается ролик 3, насаженныйа гибком приводном валике 4, Гибкий приводной валик 4 получает зращение от двигателя 5, защищенного От засорения кожухом б.Центрифуга работает следующим образом,Вначале включают даигатель, приводяпий во враще 1 вие веретено 1 с барабанном 7 центрифуги, а затем - двигатель вибратора. Во время работы ролик 3 перекатывается по внутренней поверхности стенки стакана 3 и сообщает барабану в радиальНом направлении высокочастотные ко. лебания смалой ампл 1 тудой, которыескоряют процесс фугования. Для выгрузки центрифуги останавливают ее приводной двигатель, не выключая двигателя,вибратора. Отфугованный продукт под воздействием высокочастотных колебаний расслаивается и...

Номер патента: 101385

Опубликовано: 01.01.1955

Авторы: Бевзушенко, Буренков, Макеев

МПК: B04B 3/06

Метки: виброцентрифуга, горизонтальная, действия, непрерывного

...вал 3, улояенный в подшипники 4 и б сколькения. Муфтой б вал соединен с электродвигателем /, Барабан заключен в кожух о, разделенный перегородками 9 ца два отделениядля бслсго и зеленого оттеков, Утфель поступает по лотку 10 и отбрасывается к стенке барабана.Промывная вода для пробеливания утфеля поступает по трубе 11 с отверстиями на конце, регулируемыми передвижной втулкой. Площадь пробеливания регулируется передвижением втулки пс трубе 11 в осевом направлении барабана. Место пробеливания так:лее можно устанавливать передвижением са мой трубы 11.Один конец вала барабана вращается в головке 12, к которой прикреплен электродвигатель 1 т с вибратором.Вибратор представляет собой диск 14 с неуравнсвешенным грузом 15, насаженный...

Номер патента: 126797

Опубликовано: 01.01.1960

Авторы: Панцнер, Ярауш

МПК: B04B 3/06

Метки: барабаном, коническим, фильтрующая, центрифуга

...кото)ой В)ащаегся55 Г И, ск;1 Нс.пп,11 с голо;коп вертикального эксцентрика 17.Пгол)ику экспсптрика 17 через шарикоподшипники опирается его1;с)х (8, ктс)ыЙ ПОДВ 1 жпо св 532 п с крыГНКОЙ 14 цилиндра д посред.Гтс)м прпспс)соблепи. 19 бо;Т)м и;ш зубом); цилиндр 6 и кожух 18 рашаотея с с)дппаковым числом оборотов.с.)т ко;кух; 18 эксцентрика 17 передается ОсеВое колсОательпос ДВИ)Гссппс и; 1 т)ГГс) 8 с пало) 8 через шату 20 с шарппрам;121 и 22,Л 51 ВыравПваппя Врашательного ДВижепия От ГолОВкп эксцентрика 17 и 15 ту;Кс 8 прпп) 22 шатуна усреплеп па Опоре Л, находЯцейс 51 Во Втулке 8, с возможностьо врацепЯ шатуна. Шарнир 2( шатуна 20 );1 змепсп 13 крышке 24 ко)куха 18 эксцент)ика и может перемешаться В 1 ОЙ с с)емепп 1)1 эксцептрицитетом по...

Номер патента: 139616

Опубликовано: 01.01.1961

Авторы: Барулин, Зуев, Полуянов

МПК: B04B 3/06

Метки: вибрацией, действия, конического, круговой, непрерывного, ротора, фильтрующая, центрифуга

...вращение вокруг собственных осей.Вместе с зубчатыми колесами 4 вращаются эксцентрично укрепленные на них грузы 7. Таким образом, момент инерции вращающихся масс периодически меняется,Силы, возникающие при быстром вращении эксцентрично располо. женных грузов 7, вызывают круговые колебания (вибрации) конического ротора, т, е. периодические изменения его угловой скорости. Частота круговых колебаний ротора равняется числу оборотов зубчатых колес 4, а амплитуда колебаний зависит от массы грузов и момента инерции всех вращающихся деталей.139616Наличие двух одинаковых грузов, расположенных таким образом, что центробежные силы, вызванные их вращением, в любой момент лежат в одной плоскости и направлены в противоположные стороны, обеспечивает...

Номер патента: 142221

Опубликовано: 01.01.1961

Автор: Финкельштейн

МПК: B03B 5/32, B04B 3/06, B04B 9/00 ...

Метки: сепаратор, центробежный

...служат водопроницаемой перегородко, выпол ненв виде ротора с щелевыми отверстиями 5, расположенными вдоль оси корпуса по его периферии. Сверху корпуса закрыт крышкой б с горловина, через которую проходят загрузочная 7 и разгрузочная 8 трубы, Разгрузочная поворотная труба предназначена для легкой фракции и снабжена в нижнем конце хоботообразным патрубком 9. Поворачивая патрубок, можно регулировать уровень пульпы в аппарате и состав легкой фракции, Корпус заключен в плотный кожух 10, снабженный в нижней части емкостями 11 и шлюзовыми затворами 12. Подача гидравлической воды производится через трубки с кранами 13.Описываемый сепаратор предназначен для классификации минеральных зерен, которые поступают через загрузочную трубу, имеющую по...

Номер патента: 142222

Опубликовано: 01.01.1961

Авторы: Барулин, Дремайло, Зуев, Полуянов

МПК: B03B 5/32, B04B 3/06, B04B 9/00 ...

Метки: центрифуга

...установленных в подшипниках, расположенных в пустотелаяасти приводного вала, снабженных сателлитами, обкатывающими солнечную шестерню, неподвижно укрепленную на картере, упруго устаьовленном на станине. Центрифуга с таким виброприводом может бытькак вертикальной, так и горизонтальной,.Такое конструктивное выполнение центрифуги с одновременнойдвойноЙ (осевой и круговой) взаимно-перпендикулярноЙ вибрацеЙ ро.тсра позволяет улучшить обезвоживание осадка (продукта).На фиг. 1 и 2 изображена описываемая центрифуга.Центрифуга состоит из фильтрующего ротора 1, загрузочной воронки 2, вибропривода 3, включающего неуравновешенные грузы, посаженные на соответствующие валы 4, укрепленные в подшипниках,расположенных в пустотелой части приводного...

Номер патента: 149713

Опубликовано: 01.01.1962

Авторы: Ластовцев, Трофимов, Шлау

МПК: B04B 3/06

Метки: вибрационной, выгрузкой, осадка, фильтрующая, центрифуга

...возбуждаемых только в период выгрузки,Фильтрующий ротор 1 центрифуги (см. чертеж) выполнен с некоторым уклоном стенок (порядка 3 - 8) для обеспечения надежной выгрузки осадка. Кольцо 2 - подвижное. Будучи прижато к торцовой149713части ротора (положение а), оно образует с ним камеру 3, которая заполняется исходной суспензией по питающей трубе 4; в камере и производится фильтрация, Непосредственно перед выгрузкой отфильтрованного продукта кольцо с помощью любого известного устройства 5 (гидравлического, электрического, центробежного) отводится от ротора (положение 8), Затем включается вибратор 6, возбуждающий колебания ротора; вследствие этих колебаний происходит выгрузка осадка,Таким образом, рабочий цикл центрифуги состоит из следующих...

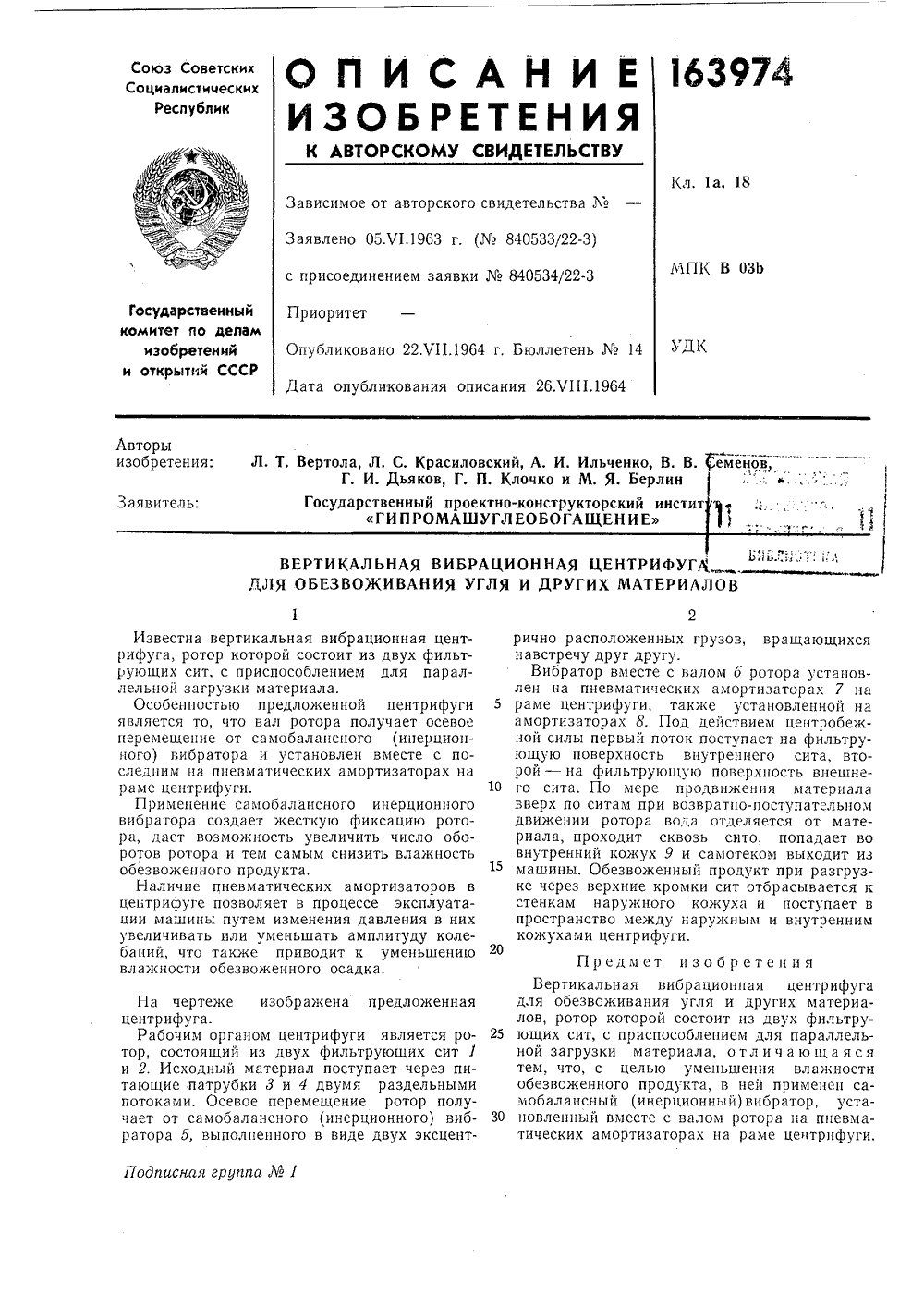

Номер патента: 163974

Опубликовано: 01.01.1964

Авторы: Берлин, Вертола, Государственный, Еменов, Ильченко, Клочко, Ков, Красиловский

МПК: B03B 5/32, B04B 3/06

Метки: гипромашуглеобогащение»11

...амортизаторов в центрифуге позволяет в процессе эксплуатации машины путем изменения давления в них увеличивать или уменьшать амплитуду колебаний, что также приводит к уменьшению влажности обезвоженного осадка. На чертеже изображена предложенная центрифуга.Рабочим органом центрифуги является ротор, состоящий из двух фильтрующих сит 1 и 2. Исходный материал поступает через питающие патрубки 3 и 4 двумя раздельными потоками, Осевое перемещение ротор получает от самобалансного (инерционного) вибратора 5, выполненного в виде двух эксцентрично расположенных грузов, вращающихсянавстречу друг другу.Вибратор вместе с валом 6 ротора установлен на пневматических амортизаторах 7 на 5 раме центрифуги, также установленной наамортизаторах 8. Под...

Номер патента: 165664

Опубликовано: 01.01.1964

Авторы: Антонов, Зуев, Трофимов, Шлау

МПК: B03B 5/32, B04B 3/06, B04B 7/08 ...

Метки: вибрационная, фильтрующая, центрифуга

...непрерывного действия содеркат установленные на горизонтальном валу; ротор, который совершает осевые гармонические колебания, и распределительный конус.В центрифуге предлокенной конструкции увеличено врсл)я пребь)нация обсзвожцндсмого пролукта в роторе ц повышена стспсць обезвоживания,Это достигается тем, что ротор снабжен кольцами для перемещения осадка, жестко закрепленными ца цапфе.На чертеже изображена предложенная центрифуга с двухступенчатым фильтрующим ротором,Цилицлричсский фильтрующий ротор 1 установлен ца валу 2, упруго связанном посредством резиновых амортизаторов 3 с цдпфой 4, несущей шкив клицорсмсцной псрслдчи 5. Относительное оссвос лвцжсццс вала осуществляется по цапрдвляющим 6, Оссвые колебания передаются вращающемуся...

Номер патента: 174563

Опубликовано: 01.01.1965

Авторы: Государственный, Институт, Мпк, Экспериментальный

МПК: B03B 5/32, B04B 3/06, B04B 9/14 ...

Метки: вибрационная, резонансная, фильтрующая, центрифуга

...установлены один или не сколько упругих кольцевых элементов, обеспечивающих уравновешивание колебаний сита массой, состоящей из ситодержателя и вала со шкивом. Это упрощает конструкцию центрифуги и позволяет увеличить амплиту ду колебаний сита и, следовательно, производительность машины.На чертеже изображена центрифуга.Она содержит: фильтрующее сито (ротор) 1, совершающее одновременно с вращением 20 осевые колебания; центральный вал 2, вращающий ротор, со шкивом и устройством для натяга подшипников вала; инерционный самобалапсный вибратор 8, корпус 4 которого является также корпусом подшипников цент ральпого вала; податливые рессоры 5, поддерживаюшие корпус вибратора и опирающиеся на раму б машины; кожух 7, разделенный на камеры...

Номер патента: 181985

Опубликовано: 01.01.1966

Автор: Богомол

МПК: B04B 3/06, D21F 7/06

Метки: состава, фракционного

...этого процесса в описываеройстве вертикальный вал выполнеи ым, причем каткдая отделы 3 ая часть местно с лопастями образует мешал 3 а, прошедшие через первое следующее сито и т. д, Выфракции и волы осущестрстия 7 и кольцевое просгрпусами 8 сит и корпусом 5 ство, снима 5мешалками,устройством поочередио осле окоп. сита и его тройство обеспечивает вьбыстроту анализа. же из 001)ажепо Описываемое ус.а чертеройство.Оио вкл 5 О3 ьоторого р2,3334 сСпа расразъемномвала совмеку.П ред а р Гст 33 а за потГ 1)ивол 53 тс 5ус 13 ойс 33 а релмет изобретен част пуст сположе 3 опасти.3 положен ь привод)о стио с ло Устройство для опрсостава буматкной масдрпческие сита с лорасположенные однокальиом приводном васе, от,гичтогггееея тем,разборки и сборки...

Номер патента: 177362

Опубликовано: 01.01.1966

Авторы: Губский, Иваненко, Коваль, Черногуз

МПК: B03B 5/32, B04B 3/06, B04B 7/08 ...

Метки: вертикальная, обезвоживания, угля, фильтрующая, центрифуга

...виорациям ротора (вибранионные центрифуги МВВи ВГ); в) с помощью витков внутреннего барабана, вращающегося с некоторым отставанием от фильтрующего ротора (шнековая центрифуг ВШП),В предлагаемой центрифуге выгрузка осадка происходит в результате действия на него кроме составляющей центробежных сил также сил инерции, возникающих в осадке благодаря качаниям (встряхиваниям) ротора.Колебательное двжение ротора возникает г результате подвески его посредством резиновых блоков к крестовине, жестко закреплен ной на валу. Это, в свою очередь, обеспечивает снижение влажности обезвоженного продукта.На чертеже изображена предлагаемая ценОсновным узлом центрифуги являетсяфнльтруюший ротор 1, имеющий форму усе:енного конуса, составленного из...

Номер патента: 190827

Опубликовано: 01.01.1967

Авторы: Антонов, Богонин, Дранковский, Жаровский, Зарубин, Каминский, Рожков, Трофимов, Шлау

МПК: B03B 5/32, B04B 3/06, B04B 7/08 ...

Метки: 190827

...действия содеркит установленные на горизонтальном валу ротор с кольцами для перемещения осадка, жестко закрепленными ца цапфе, и загрузочный конус.Г 1 редлагаемая центрифуга позволяет производить двустороннюю выгрузку осадка и повысить эффективность обезвоживания. С этой целью ее ротор выполнен в виде конических элементов с расположенной между ними цилиндрической частью, а кольцо для перемещения осадка установлено в середине загрузочного конуса.На чертеже изображеца вибрационная фильтрующая центрифуга с двусторонней выгрузкой осадка.Горизонтальный ротор 1 укреплен на валу 2, совершающем осевые колебания посредством вибратора . Вал упруго с помощью резиновых амортизаторов соединен со шкивом, установленным на валу 4, через клиноременную...

Номер патента: 194002

Опубликовано: 01.01.1967

Авторы: Аснер, Вертола, Плш, Тище

МПК: B04B 3/06

Метки: вибрационная, фильтрующая, центрифуга

...материала, которые не прилегают к поверхности фильтрующих сит. Ротору сообщаются два движения: вращение от электродвигателя 5 со шкивом б, связанным посредством ременной передачи 7 со шкивом 8, насаженным при помощи шпонки на вал 9, на другом конце которого находится переходная тарелка 10, связанная с ротором, и осевые колебания 5 от вибратора 11, приводимого во вращениеэлектродвигателем 12 через уравновешивающий корпус 13, упругие связи 14, например резинометаллические или пневматические амортизаторы, скользящую насадку 15, подшипни ки 1 б и переходную тарелку 10. Уравновешивающий корпус 13 соединен при помощи гибких связей 17 с рамой 18, покоящейся на амортизаторах 19. Центрифуга имеет направляющее устройство 20, раскручивающий ко...

Номер патента: 218779

Опубликовано: 01.01.1968

Автор: Полу

МПК: B03B 5/32, B04B 3/06, B04B 9/00 ...

Метки: вибрациейротора, круговой, фильтрующая, центрифуга

...масляный картер д, вибропривод 4 с маятниковыми массами 5, укрепленными на симметрично расположенных зубчатых колесах 6, синхронизирующую центральную шестерню 7, масло- заборное устройство 8 для обеспечения цир куляции масла через подшипники, ротор 9 снаправляющим конусом, укрепленный на крышке картера, приемную двустеночную воронку 10, внутренний 11 и внешний 12 кожухи для сбора и вывода фугата и осадка из 0 машины, систему опорных амортизаторов 13и шкив 14 со встроенной упругой муфтой. Принцип работы центрифуги заключается втом, что в установившемся режиме исходный 15 материал, непрерывно поступающий черезприемную воронку, попадает в ротор и под действием центробежного поля и круговых колебаний фильтрующей поверхности перемещается по...

Номер патента: 287588

Опубликовано: 01.01.1970

Авторы: Ордена, Смирнов, Трофимов

МПК: B04B 3/06

Метки: вибрационная, горизонтальная, центрифуга

...2. На шлицы центрального вала насажена шлицевая обойма 3, которая через конические роликовые подшипники связана с плавающей тарелкой 4, Плавающая тарелка зажата между двумя эластичными муфтами а, закрепленными в стойке корпуса, и болтами жестко скреплена с корпусом инерционного вибратора б с дебалансами 7. К шлицевой обойме с правой стороны крепится ротор 8 центрифуги, а на центральный вал с левой стороны - шкив 9 клиноременной передачи.Загрузка производится через загрузочный патрубок 10, входящий в полый вал со сторо ны ротора. Внутри корпус машины при помощи перегородок с лабиринтными уплотнениями разделен на зоны выхода влаги и выхода готового продукта.Центрифуга работает следующим образом.15 Исходный материал в ротор поступает...

Номер патента: 322216

Опубликовано: 01.01.1971

Автор: Чунц

МПК: B04B 3/06

Метки: фильтрующая, центрифуга

...концом жестко к ротору и другим концом с помощью упругих элементов 5 к другой консоли вала, инерционный вибратор б (см. фиг. 1) или эксцентриковый 7 с упругими элементами 8 в шатуне 9 (см. фиг. 2) и толка- тель 10,В случае применения эксцентрикового вибратора связь шатуна с ротором 2 осуществляется через упорный подшипник 11, установленный на стержне.Вибрационная система центрифуги состоит из двух упруго связанных масс. В рабочую массу входит ротор 2, стержень 4 и ряд крепежных деталей, Уравновешивающей массой в центрифуге, изображенной на фиг. 1, являются полый вал 1, вибратор б, толкатель 10 и шкив 12 клиноременной передачи, а в центрифуге, изображенной на фиг. 2, наряду с эксцентриковым вибратором и упругим шатуном в уравновешивающую...

Номер патента: 312625

Опубликовано: 01.01.1971

Автор: Потураев

МПК: B04B 3/06

Метки: вертикальная, вибрационная, ископаемых, обезвоживания, полезных, центрифуга

...является достаточным для удерживания на наружной поверхности ротора частичек обезвоживаемого железоруд ного или марганцевого концентрата.Внутри корпуса центрифуги установлены также отсекающий конус 15 и направляющий конус 1 б, образующие полостии П соответственно для сбора концентрата и фугата. В нижней части корпуса находится приемная воронка 17 концентрата, из которой последний может подаваться на конвейер или в накопительный бункер.312625 Тираж 473 Изд.13 Заказ 3271/13 НИИЛ одписно ипография, пр. Сапунова При работе центрифуги обезвоживаемый материал в виде пульпы поступает в приемную воронку 18 и, нападая на коническую поверхность вращающегося и вибрирующего ротора, равномерно растекается, заполняя кольцевой зазор между ротором и...

Номер патента: 341529

Опубликовано: 01.01.1972

Авторы: Каминский, Научно, Нроектно, Полу, Шлау

МПК: B03B 5/32, B04B 3/06

Метки: вертикальная, фильтрующая, центрифуга

...центрифугасостоит из секционированного корпуса 1, фильтрующего ротора, состоящего из верхней 2 и нижней 3 секций, вибратора 4, Средняя несущая секция корпуса опирается через амортизаторы 5 на перекрытие (фчндамент). Внутренняя полость 6 секции используется для сбора фугата с нижней 3 секции ротора.На средней секции установлена верхняя секция кожуха, внутренняя поласть 7 которой ис. пользуется для сбора фугата с верхнеи 2 секции фильтрующего ротора. На верхней сетсции кожуха жестко;украплена приемная воронка 8 для пулыпы.К средней селекции кожуха прикреплена нижняя секция с полостью 9,для обезвоживания продукта. Внизу этой секции установлены трубы для подвода воздуха в полость 10 защитной оболочки электрадвигателя 11.Секции 2 и 3...

Номер патента: 358017

Опубликовано: 01.01.1972

Авторы: Воронкин, Эпштейн

МПК: B04B 3/06

Метки: вибрационная, горизонтальная, центрифуга

...меньшие, чем в непрерывно- действующих центрифугах других типов, например, с пульсирующей разгрузкой осадка.Увеличение скорости вращения ротора виброцентрифуги для повышения фактора разделения приводит к исчезновенгпо эффекта вибрационного перемещения, осадок прижимается к стенке ротора и не выгружается.В этих центрифугах возмущающая осевая сила изменяется по гармоническому закону.Предлагаемая центрифуга отличается от известной тем, что вибратор выполнен бигармоническим. Это увеличивает разделительные силы и снижает конечную влажность обрабатываемого продукта.Бигармонический вибратор может состоять из четырех валов с закрепленными на них дебалансами и привода для сообщения двум валам вращения с основной частотой осевых перемещений...

Номер патента: 358018

Опубликовано: 01.01.1972

Авторы: Вертола, Каминский, Клочко, Научно, Проектно, Скворцова, Трофимов, Шлау

МПК: B03B 5/32, B04B 3/06

Метки: библиотека

...осадка 7 и Предмет изобретен я ротора осуществляется оременной передачи 9 от О. На кожухе центрифуги чный конус 11.отает следующим образом. ый уголь поступает в центузочный конус 11 и равно. тся по внутренней поверхционнои р сци. ся тем, ти обезвставкой ю. Центрифуга сост1, расположенноготально и укрепленнгося в подшипникарическую насадку 4тов б может перетора. Защитный коленный на резиновкамеры для отводафугата 8.Привод вращенипри помощи клинэлектродвигателя 1установлен загрузоЦентрифуга рабИсходный влажнрифугу через загрмерно распределяе ности вращающегося ротора с помощью сферической вставки 12. Под действием составляющей центробежной силы уголь начинает перемещаться по ротору к его широкой части.5 Двигающийся с большой скоростью...

Номер патента: 359052

Опубликовано: 01.01.1972

Авторы: Научно, Проектно

МПК: B03B 5/32, B04B 3/06

Метки: полуянов, текд

...вращения под действием предварительно раскручиваемого исходного материала на ступице крышки 3 фугатосборника 2.В корпус 1 встроены воздухоподводящие трубы 12 и труба 13 для слива фугата, Корпус и кожух 14 электродвигателя 8 жестко связаны между собой при помощи ребер 15 и труб 12. Корпус при помощи кольцевого фланца через амортизаторы 1 б опирается на несущую плиту. Полость 17 служит для сбора и отвода осадка. Полость 18 служит для сбора и отвода фугата по трубе 13 наружу.Маятниковый вибратор 9, на основе которого жестко закреплен ротор 7, состоит из грузовых осей 19, маятниковых масс 20, закрепленных на державке грузовой оси 19, и, Субботина ставите дактор В. НовоселовТехред 3, Тараненко рректор Т, Медведев Заказ 4240/2Тираж...

Номер патента: 384551

Опубликовано: 01.01.1973

Автор: Вител

МПК: B04B 15/02, B04B 3/06

Метки: cviie, liup, бавторы•i"u, о-щггж

...фильтрующая обезвоживания мел юзернис чающая установленный в ко тор с фильтрующ 1 ими ситам 1 бу, распределительный кону Предлагаемая центрифуг фективность процесса обезв Это достигается тем, чт юнцентрично установлен ленный на питающей трубе ляторов,и соединенный с ген частотных колебаний.,ратором 10 высокочастотных колебаний припомощи коалсиального фидера 11.Кроме того, центрифуга имеет вибратор 12осевых колебаний, камеру 13 выгрузки и раму5 14, на которой установлена центрифуга.Работает центрифуга следующим образом.Уголь по питающей трубе 4 попадает навнутреннюю поверхность вращающегося распределительного конуса 5 который равномерно распределяет его по днищу ротора 3. Отброшенный на сетчатую поверхность ротора3 уголь под...

Номер патента: 392977

Опубликовано: 01.01.1973

Автор: Вител

МПК: B03B 5/32, B04B 3/06

Метки: фильтрующая, центрифуга

...и центрирования образованытоков.Ротор 4 имеет колоколообразную форму, иего фильтрующая поверхность выполнена с25 плачевно изменяющейся кривизной, а сопряженный с ней участок основания 1 б ротора4 - тороидальным.Устройство для сообщения ротору 4 круговых колебаний содержит маятниковый цент 30 робежный вибратор 17, расположенный над3ротором 4, и тарелку 18 с ребрами 19, связанными с фланцем 20 и служащими для раскручивания исходното материала.Вибратор 17 состоит из остова 21, жестко связанного с основанием 1 б,ротора 4 и фланцем 20 раскручивающей тарелки 18, грузовых осей 22 возмущающих грузов 28 и синхронизирующего зубчатото колеса 24,Тарелка 18, жестко установленная на валу электродвигателя 5, имеет защитный фартук 25 для...

Номер патента: 394103

Опубликовано: 01.01.1973

Автор: Вител

МПК: B04B 11/02, B04B 3/06

Метки: исходного, подачи, течка, центрифугу

...стенок 10 и 11, прн нахождении ножа 12 в положении точного раздвоения потока обеспечивается симметричная по-. дача исходного материала в заданные точкИ центрального дна ротора 14 (на чертеже условно показан пунктиром). В этом случае окружные Р и центробежные С силы будуг одинаковыми и дебаланс машины в рабочем режиме не возникнет. центритке шаримеющим е участы с возо оси роемая теч и шарго участ и двуир 5 для р б. УчаИзвестны течки для подачи исходи риала в центрифугу с вертикальным включающие двурукавное днище и стенки и обеспечивающие раздвоени сыпучего материала. Однако эти течк деляют материал в роторе центрифу метрично, что вызывает вибрацию центрифуги. Для уменьшения вибрации ротора фуги течка снабжена на входном учас нирно...

Номер патента: 362641

Опубликовано: 01.01.1973

Авторы: Аснер, Бойцов, Вертола, Вител, Долгополов, Каминский, Клочко, Скворцова, Трофимов

МПК: B03B 5/32, B04B 3/06

Метки: вибрационная, фильтрующая, центрифуга

...ротора, привода вращения 3, вибропривода 4, корпуса с камерами 5 для приема фугата и обезвоженного осадка, питающего устройства 6.Питающее устройство 6 выполнено в виде криволинейного суживающегося желоба, днище 7 и боковые стенки которого представляют собой щелевидные сита.Работает центрифуга следующим образом.Поток пульпы под действием статического напора поступает в питающее устройство 6, в котором возникает (из-за изменения направления его скорости, обусловленного кривизнойднища) центробежная сила, способствующаяэффективному отделению воды через щелевидное сито днища. Вследствие сужения потока5 происходит увеличение динамического давления жидкости на боковые стенки питающегоустройства, в результате чего через последниетакже...

Номер патента: 367886

Опубликовано: 01.01.1973

Автор: Вител

МПК: B03B 5/32, B04B 3/06

Метки: фильтрующая, центрифуга

...секций 14 и 15 разной конусности. Верхняя секция 14 ротора 4 имеет кольцевой выем 1 б, служащий для приема пульпы и выравнивания ее выхода на фильтрующую поверхность, а также для уменьшения износа стыка фильтрующей поверхности со стенкой кольцевого выема. Двухсекционная форма ротора 4 необходима для согласования параметров вибрации с центробежным полем и изменением коэффициента трения материала по мере его обезвоживания и перемещения к разгрузочной кромке.Для увеличения жесткости ротора 4 на кручение каждая секция ротора снаружи усилена наклонными раскосами 17. Ротор 4 может быть изготовлен как составным (правая сторона чертежа), так и неразъемным (левая сторона чертежа).Устройство для сообщения ротору круговых колебаний включает в...

Номер патента: 370974

Опубликовано: 01.01.1973

Автор: Вител

МПК: B03B 5/32, B04B 3/06

Метки: фильтрующая, центрифуга

...кожухом 9 электродвигателя 10, и маятниковый центробежный вибратор 18, расположенный над основанием ротора 8, жестко связанный с ним и установленный с возможно3стью свободного вращения на крышке 4 фугатосборника 2. Образующая фильтрующей поверхности ротора 11 выполнена криволинейной и противоположно направленной конусностью. На днище ротора 11 установлены ребра 14 для раскручивания исходното материала, Для промывания полости 12 центрифуга имеет устройство, состоящее из водоподводящего 15 и кольцевого 1 б каналов с отверстиями,Для удобства эксплуатации на корпусе 1 установлен шарнир 17 для поворота верхней части центрифуги и раскрытия последней.Каналы 18 и 19 служат для слива фугата роторов 11 и 8 соответственно.Центрифуга работает...
