Боград

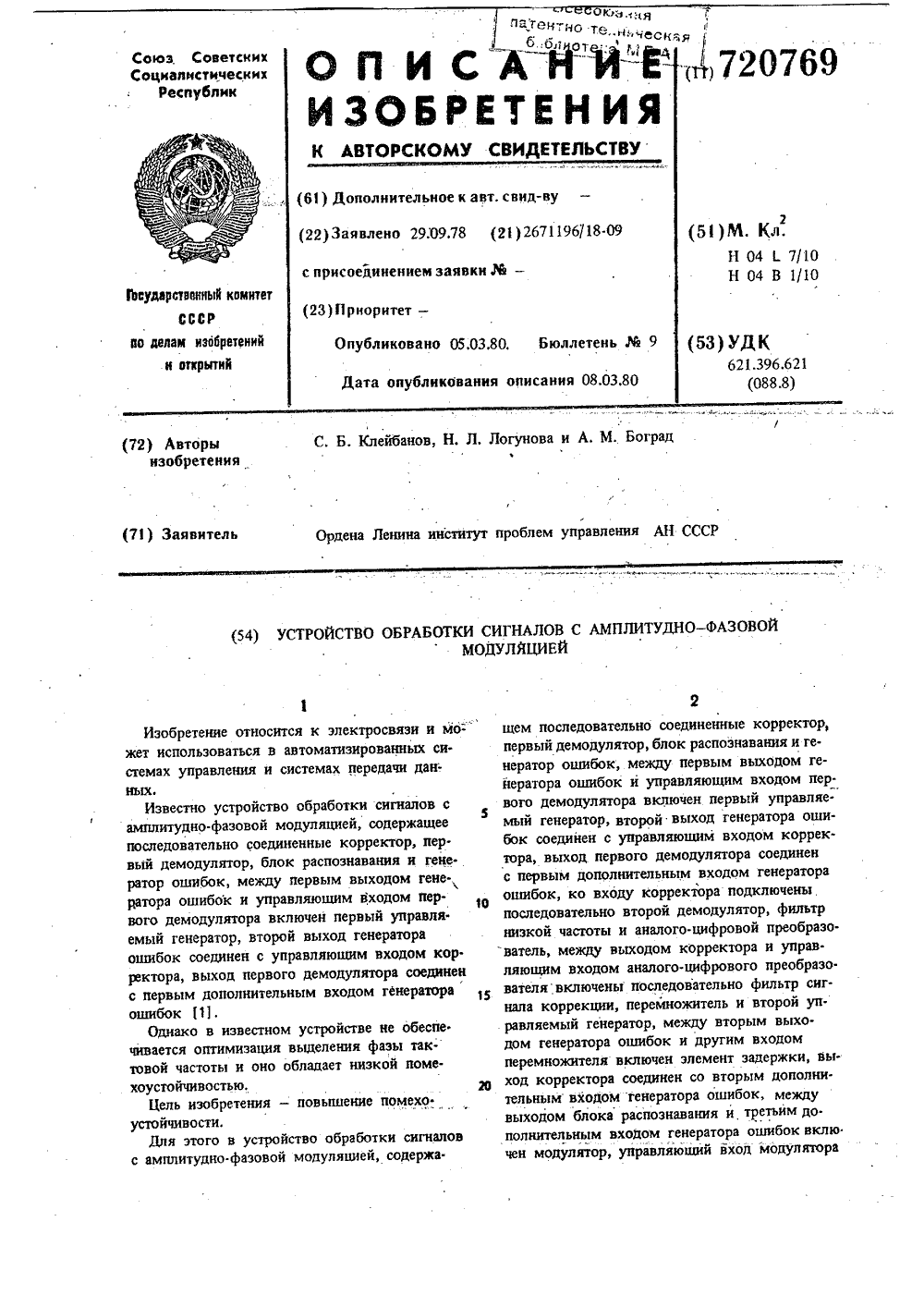

Номер патента: 720769

Опубликовано: 05.03.1980

Авторы: Боград, Клейбанов, Логунова

МПК: H04L 7/10

Метки: амплитудно-фазовой, модуляцией, сигналов

...коррекции содержит многоотводную линию 14 задержки и"весовой сум"матор 15,Устройство работает "следующим образом.Сигнал из канала связи поступает" на вход эвторого демодулятора 6, осуществляюп(его "йреобразование сигнала в низкочастотную об.ласть. Фильтр 7 низкойчастоты йодавляет"высокие частоты. АналоГо. цифровой преобра.зователь 8 оцифровывает сигнал в дискрет - "йые"моменты времени, определяемые такто.вой частотой. С выхода "аналого-цифровогопреобразователя 8 сйгнал через корректор 1и первый демодулятор 4 поступает наблок2 распознавания, дающий оекку"переданногосигнала. На управляющий вход первого демодулятора 4 поступает сигйал управления,компенсирующий сдвиг частот в канале свя.зи, вызванный взаимной нестабильностью гене-раторов...

Номер патента: 700661

Опубликовано: 30.11.1979

Авторы: Боград, Волин, Гельфанд, Лифлянд

МПК: E21F 13/08

Метки: автоматизированного, дистанционного, конвейерными, линиями, разветвленными, шахтными

...62, в- результате чего срабатывает пусковое реле пульта 1, и последний переходит в режим пуска.Вдоль конвейеров магистрали подается предупредительный сигнал, после окончания которого линейные блоки 17 и9 осуществляют последовательно во времени автоматический запуск конвейеров магистрали. После разгона последнего конвейера магистрали концевое реле линейного блока 19 посылает импульс на пульт 1, что принуждает его перейти на режим контроля.Для упрощения описания пуска маршрута древовидной конфигурации условимся не упоминать режим подачи предупредительного сигнала перед разгоном конвейеров, так как этот сигнал повторяется автоматически каждым комплектом аппаратуры вдоль магистрали, субмагистрали и ответвления. Кроме того, на фиг. 1 и...

Номер патента: 685455

Опубликовано: 15.09.1979

Автор: Боград

МПК: B23K 9/28

Метки: дуговой, ручной, сварки, электрододержатель

...проводРабота электрододержателя происходит следующим образом.Электрод 8 устанавливается в открытый паз 12 на опорную поверхность25 5 и доводится до упора 2 к углублению 3 или 4 (в зависимости под каким углом требуется его закрепить)и поворачивается по стрелке Б. Приповороте электрод 8 скользит по30 опорной поверхности 5 и поджимается16,/ ние не пересекаемых канавок, сопряженных с торцевым упором, позволитулучшить степень токопередачи и увеличить срок службы электрододержателя. Электрододержатель для ручной дуговой сварки, содержащий корпус с прижимными губками, иэ которых одна выполнена с торцовым упором для электрода, о т л и ч а ю щ и й с я тем, что, с целью повышения производительности путем осуществления возможности одновременной...

Номер патента: 684756

Опубликовано: 05.09.1979

Авторы: Боград, Гельбрас, Минкин

МПК: H04L 7/04

Метки: синхронизации

...синхронизации содержит фазовыйдискриминатор 1, усредняющие блоки 2 и 3,блок регулировки частоты 4, делитель частоты5, элемент ИЛИ 6, управляющий элемент 7,делитель частоты 8.Устройство работает следующим образом.Усредненный знак рассогласования фазы входного сигнала и выделенного синхроколебанияпоступает с фазового дискриминатора 1 черезусредняющий блок 2 и элемент ИЛИ 6 на уп.равляющий элемент 7 дискретного действия,чем обеспечивается точное отслеживание изменения фазы входного сигнала. С другой стороны усредненный знак рассогласования последополнительного усреднения в блоке 3 управ.ляет работой блока регулировки частоты 4,Блок 4 подключенгпяй к управляющсму эле.Формула изобретения Составитель А, Меньшикова Техред М, Петко...

Номер патента: 649527

Опубликовано: 28.02.1979

Автор: Боград

МПК: B23K 31/10

Метки: воздушно-дуговой, металла, резки

...4 содержит нижнюю неподвижную губку 23 и шарнирно присосдиненную к ней верхнюю губку 24 с рычагом 25, подпружиненным стержнем 26. Для перемещения электрода 21 до упора 19 предусмотрен толкатель 27, Губка 23 соединена с воздухо- и токоподводом 28, на котором установлен вентиль 29.Устройство работает следующим образом.Сварщик нажимает на рычаг 25. При этом губка 24 поднимается, что обеспечивает продвижение электрода 21 толкателем 27 до упора 19. После этого сварщик одновременно захватывает рукой выступ 22 и стержнем 26 наклоняет электрододержатель по стрелке В до упора 20, который отрегулирован таким образом, чтобы между обрабатываемой деталью и концом электрода был определенный зазор. При касании электрода 21 с...

Номер патента: 614923

Опубликовано: 15.07.1978

Авторы: Боград, Ивочкин, Клин, Мебель, Соседов, Чернов

МПК: B23K 37/06

Метки: обратной, плавлением, сварке, стороны, формирования, шва

...состоит из слоя флюсадля формирования обратной стороны шва 2 и подстилающего слоя 3 в виде металлических частиц одинакового размера и правильной формы, Флюс и поддерживающий слой рас. положены в металлическом желобе 4, под которым установлен механизм 5 поджима для поджатия подкладки к свари ваемым614923 формула изобретения Составитель В. Р Текред О. Луговая Тираж 1263 твенного конитета Сов даю нзобретенна н ква, Ж-.35, Раушская Патент, г. Ужгород, гинаКорректор А. ЛаПодписноеМинистров СССРрытиГ:аб., д, 4/5Проектная, 4 Редактор И. М Заказ 3815 ЛОЦНИИ 41 ида лис Государс по д 35, Мое ПППкромкам изделия 6. Механизм 5 может бытьвыполнен, как обычно, в виде гибкого прорезиненного шланга, в который подаетсясжатый воздух (на...

Номер патента: 552470

Опубликовано: 30.03.1977

Авторы: Боград, Малченко, Померанцев

МПК: F23L 15/02

Метки: воздухоподогреватель, регенеративный

...кривошипно-шатунного механизма с маховиком электродвигателя. В местах соединения корпуса с газовыми патрубками 5 и 6 в корпусе выполнены прямоугольные прорези, оборудованные пластинами 7, препятствующими высыпанию промежуточного теплоносителя в патрубки. Обе части 1 и 2 корпуса соединены через амортизаторы 8.Воздухоподогреватель работает следующим образом.При включении электродвигателя часть 2 корпуса начинает совершать возвратно-поступательные колебания большой частоты, амплитуда которых задается изменением эксцентриситета кривошипа относительно оси электродвигателя. Под воздействием собственного веса и возмущающих колебаний части 2 корпуса сыпучий теплоноситель 3 совершает одностороннее вибрационное перемещение в направлении,...

Номер патента: 549645

Опубликовано: 05.03.1977

Авторы: Боград, Малченко, Померанцев

МПК: F23L 15/02

Метки: воздухоподогреватель, регенеративный

...в общем виде; на фиг. 2 - то же, в разрезе; на фиг, 3 - вибростакан, общий впд.Воздухоподогреватель содержит корпус 1, внутри которого, помещен побудитель движения 2, основной вибропривод 3 и автономный вибропривод 4.Корпус 1 снабжен патрубками 5 и 6 соответственно для подвода и отвода теплообменивающихся сред, направляющпми 7 штоков вибропривода 3, направляющими 8 корпуса 1, препятствующими отклонению последнего от вертикали,при его движении под дейспвием виброприводов 3 и 4 и рамой 9 виброоенавания, В местах соединения корпуса 1 с,патрубками 5 и 6 в корпусе выполнены,прорези, Оборудованные решетками 10 препятствующими высьнпанию промежуточного теплоносителя в патрубки.Воздухоподогреватель работает следующим...

Номер патента: 539704

Опубликовано: 25.12.1976

Автор: Боград

МПК: B23K 9/28

Метки: ручной, электродержатель, электросварки

...электр тоят из верхней губки 1 и Губка 1 имеет скосы 3 и в разных плоскостях. На фигурный упор 5, внутрен и вид на фиг мных разодержател нижней гурасполож губке 2 и яя сторона соски 2. енные еется 6 коИзобретение относится к области сварки, в частности к электрододержателям для ручной электросварки.Известен электрододержатель для ручной дуговой сварки 1, содержащий зажнмные губки, одна из которых оснащена фигурным упором, включающим два выступа, контактирующие при установке электрода с его боковой поверхностью и его торцом, а другая выполнена со скосом, параллельным грани выступа, контактирующего с боковой поверхностью электрода.Целью изобретения является повышение срока службы электрододержателя при использовании заданного диапазона...

Номер патента: 491036

Опубликовано: 05.11.1975

Авторы: Авсеев, Боград, Ведерников, Шапранов

МПК: G01F 23/24

Метки: сигнализатор, уровня

...постоянного тока 3.На выходе усилителя 3 включено электромагнитное реле, управляющее реле времени 4. Усилитель постоянного тока имеет релейную выходную характеристику и независимый выход, необходимый в некоторых случаях, например, для предупредительной сигнализации или индикации,1 еле времени 4 имеет электронную схему с регулируемой выдержкой времени, позволяющей производить необходимую уста вку выдержки времени. На выходе реле времени также включено электромагнитное реле, контакты которого выведены в цепь сигнализации, индикации или управления. Кроме того, реле времени имеет независимый вход, что позволяет в необходимых случаях использовать уровнемер и как реле времени.Электродный датчик уровня 8 снабжен охранным кольцом, которое...

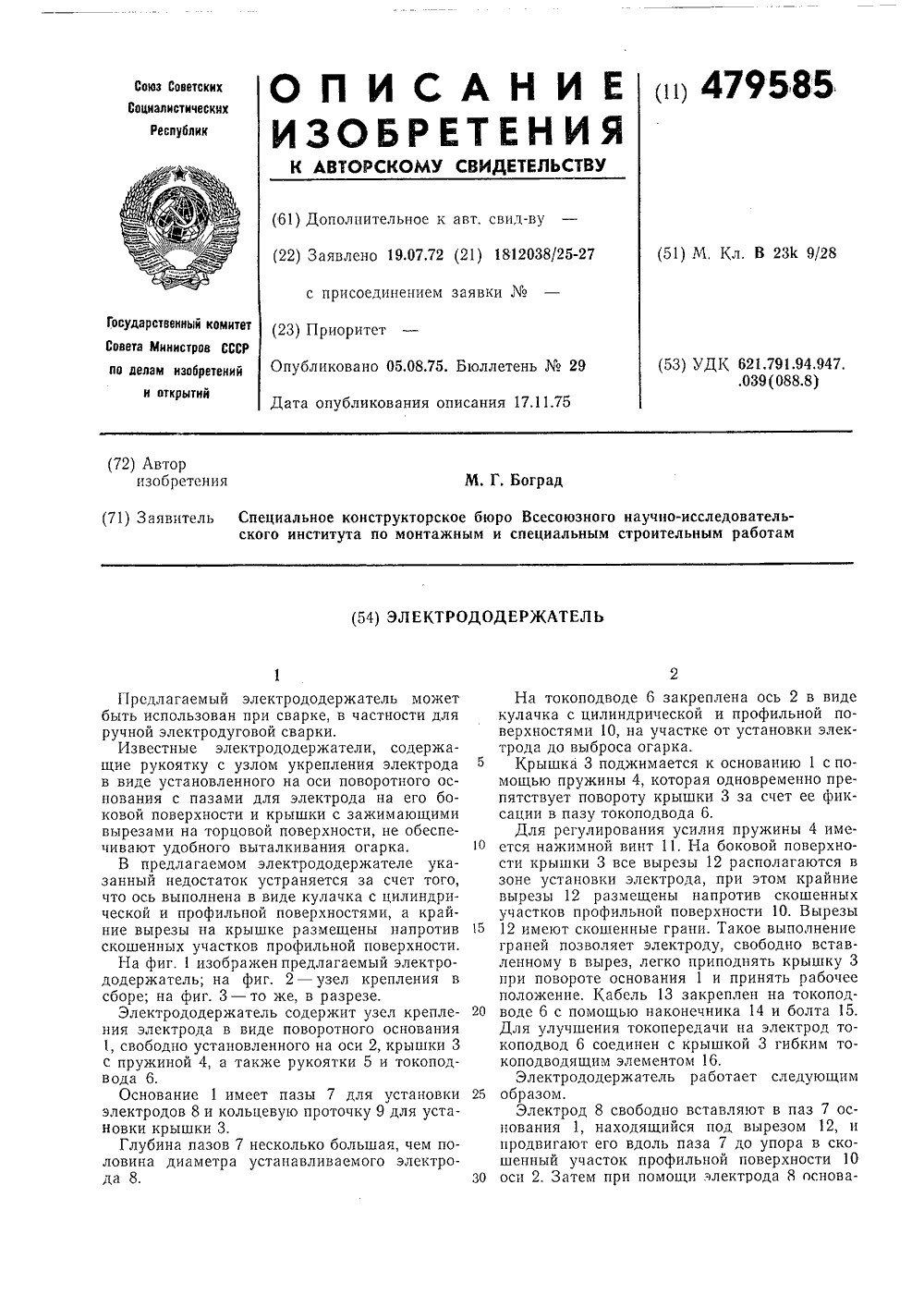

Номер патента: 479585

Опубликовано: 05.08.1975

Автор: Боград

МПК: B23K 9/28

Метки: электрододержатель

...крышки 3 за счет ее фиксации в пазу токоподвода 6.Для регулирования усилия пружины 4 имеется нажимной винт 11, На боковой поверхности крышки 3 все вырезы 12 располагаются в зоне установки электрода, при этом крайние вырезы 12 размещены напротив скошенных участков профильной поверхности 10. Вырезы 12 имеют скошенные грани. Такое выполнение граней позволяет электроду, свободно вставленному в вырез, легко приподнять крышку 3 при повороте основания 1 и принять рабочее положение. Кабель 13 закреплен на токоподводе б с помощью наконечника 14 и болта 15. Для улучшения токопередачи на электрод токоподвод б соединен с крышкой 3 гибким токоподводящим элементом 16.Электр ододержатель работает следующим образом.Электрод 8 свободно вставляют в...

Номер патента: 430425

Опубликовано: 30.05.1974

Авторы: Авсеев, Боград, Волин, Лифл

МПК: G08C 19/16

Метки: двухпозиционного, дистанционного, объекта, состояния

...если датчик состояния смонтирован в труднодоступном месте, а светодиоды 10 10 г вынесены на световое табло.При изменении состояния объекта или появлении аварийного параметра контакт 11 размыкается, а контакт 12 замыкается, в результате чего оптрон 5, запирается, а оптрон 5 отпирается, т.е. ца приемном пункте появляется другой сигнал (У, ), характеризующий новое состояние объекта,Обрыв ггсбого из проводов 9 9, линии связи приводит к снятию сигнала управления с выхода оптронов 5 5, так как они запираются из-за потери оптической связи между светодиодами бб и соответствующими фототриодами 7 ь 7, .Короткое замыкание линии связи обеспечивает возрастание индуктивного сопротивления дросселя В, поскольку его катушка оказывается включенной на...

Номер патента: 418445

Опубликовано: 05.03.1974

Авторы: Боград, Всесоюзный, Кочетов, Куперман, Линевич, Специальным, Федоров

МПК: B66F 9/06, E04H 12/34

Метки: длинномерных, конструкций, монтажа

...выполненный в виде двуплсчих рычаГов б, жсст 1:.0 сосд 11 с 11 ых мс;кду собой псрс 1 ычк 011 7. С Одюй стор 011 ь 1 11 лс 1 рыч;1 ГОв бсвяз 1 ы с до 11 к 1)том 8,с друГ 01 па плсчи ус Та 11 в,111 В 11 С ГС 51 0110 р 1 а 51 Ось д 1,011 СТр ук Цп и, На платформе 4 шарнирно закреплены зубчатыс репки 9 с пружинными фиксаторами 10.10 Зубчатые рейки 9 служат для поддержанияопорной оси 5 и удержания всей поднимаемой конструкции 3 при выкл 1 очении из работыдомкрата 8.Устройство работает следующим образом.15 К конструкции 3, например аппарату, предназначенному для подъема на фундамент 11, подводят платформу 4 таким образом, чтобы опорную ось 5 возможно было ввести в проушины опорных косынок 12 для образования 20 шарнирной опоры. По обе...

Номер патента: 381125

Опубликовано: 01.01.1973

Авторы: Боград, Стародумов

МПК: H01R 13/02

Метки: пара, электроконтактная

...р 5 чаюигаясч тем что плуатационной над такт выполнен в ви ня с выемкой в тор нической образующ 0 кромку.я пара, один и ежущими кроис целью повьжности, указа де цилиндричес цовой части, на ей кольцевую з контактов ами, от.гашения экснный коного стержпример ко- режущую Известна электроконтактнаяконтактов которой снабжен режками.В описываемой контактной паре с целью повышения надежности указанный контакт выполнен в виде цилиндрического стержг я с конической выемкой в торцевой части, образугощей кольцевую режущую кромку.Сущность изобретения поясняется чертежом, где контактный элемент 1 имеет режущую кольцевую кромку 2, образованную конической выемкой 3.Описываемый контакт при подключении каждой новой платы обеспечивает электрическое...

Номер патента: 373232

Опубликовано: 01.01.1973

Авторы: Авторы, Бережецкий, Боград, Волин, Голубов, Кенн, Лифл, Строило

МПК: B65G 43/00, H02J 13/00

Метки: конвейерной, остановки, экстренной

...отсеке В нет открытых токоведущих элементов, между которыми могла бы возникнуть утечка при попадании влаги, Место соединения проводов 21, идущих от капсулы 15, с проходными шпильками 22 герметизировано - залито слоем 23 компаунда. В случае необходимости отсек Г может быть также герметизирован после монтажа специальной заливочной массой.Аппарат контроля и сигнализации АКС, (см. фиг. 4) состоит из стабилизированного трансформатора Тр с выходной искробезопасиой обмоткой Ж и искроопасной обмоткой Вг, питающей двухспиральную лампу Л, реле РОК экстренного отключения конвейера, реле РКЛ контроля схода ленты, управляемого электронным реле времени, сигнальных реле СР 1 и СРг, датчиков КСЛ - КСЛг контроля схода ленты и кабель-тросовых...

Номер патента: 373054

Опубликовано: 01.01.1973

Авторы: Бардаков, Боград, Вител, Линевич

МПК: B21D 1/02

Метки: исправления, концевых, монтажного, обечаек, рулонированных, стыка, участков

...Приводные валки 8, 2 О расположенные по вертикали, кицематцческисвязаны между собой. В случае недостаточного сцепления валков 8 и 9 с перевальцовываемыми краями полотнища 15 предусмотрен дополнительный реверсивцый привод 16, напри мер, лебедка, электродвигатель которой сицх 1 тоццзировац с электродвигателем 10. Привод 1 б соединен с кареткой 5 через блоки 17 тросом 18, С другой стороны каретка 5 через блоки 19 тросом 20 соединена с противовесом б, зО Устройство работает следующим образом.373054 з о б р е:т е,н и едм 20 2 Каретку 5 заводят так, чтобы край полотнища 15 был расположен между валками 8 и 9. Устанавливают направляющие 1 в башмаки 3, которые закрепляют к подкладной плите 2. В верхней части направляющие 1 соединяют...

Номер патента: 369665

Опубликовано: 01.01.1973

Авторы: Авсеев, Бережецкий, Боград, Лифл, Пин, Син

МПК: H02P 1/58

Метки: забойными, конвейерал1и, шахтными

...обмотку реле 29, нечувствительногок переменному току, размыкающим контактом33 деблокируется концевой диод 1 б, а замыкающим контактом 34 он под(лОчается парал лельно обмотке трансформатора 2 промежу- тОчнОГО реле 4. Последнее сраоатыВает тск же, как и при отсутствии дополнительных узлов контроля в передающем полукомплекте, так как размьнсающий контакт 22 блокирующего реле 21 имеет выдержку времени прп замыкании и подает питание на узлы контроля лишь спустя некоторое время. Контакт промежуточного реле 4 воздействует на контактор пускателя 1, который включает привод конвейера.Нагрузка дополнительных узлов контроля скорости и аварийного реле выбрана такой, что она соответствует эквивалентному влиянию ограничительного сопротивления,...

Номер патента: 368704

Опубликовано: 01.01.1973

Авторы: Бережецкий, Боград, Волии, Лифл

МПК: E21C 35/24, H02J 13/00, H02P 1/54 ...

Метки: группой, двухпозиционных, дистанционного, объектов

...Йь Р 2, йз, меньше тока их срабатывания. С за. мыканием кнопки пуск комбайна шунтируется резистор Рь и ток реле РВК, значительно превосходя ток срабатывания, приводит к включению реле, После отпускания кнопки пуск реле РВК не отключается, так как рабочий ток его превосходит ток отпускания, и реле удерживается током по цепи: конец обмотки У, ограничительная емкость Сь верхняя обкладка конденсатора С 2, резистор йобмотка реле РВК, провод а, резистор Я 1 (на КПУ), замкнутая кнопка стоп комбайна СК, концевой диод Д,дроссель 2 Др, провод земля дроссель 1 Др, нижняя обкладка конденсатора С, начало (обозначено жирной точкой) обмотки ЮПри размыкании кнопки стоп комбайна СК прерывается ток через реле РВК, которое огключается, а при отпускании...

Номер патента: 368694

Опубликовано: 01.01.1973

Авторы: Авсеев, Боград, Волин, Лифл

МПК: H02J 13/00

Метки: аппаратом, дистанционного, электрическим

...реле управления выведены для включения в цепь управления механизмом.Устройство работает следующим образом. В исходном состоянии на первичную обмотку трансформатора питания ТР подано переменное напряжение, ключ блокировки К замкнут (подано разрешение на управление механизмом), а кнопка пуск КП разомкнута,Конденсатор С, заряжен напряжением одной полярности по цепи: стабилитронный шунт СШ, провод д - 4, концевой диод ДК, резистор Я, кнопка стоп КС, провод а, - а, конденсатор С 1, второй вывод стабилитронного шунта СШ, а конденсатор С 2 - напряжением противоположной полярности по цепи: вывод стабилитронного шунта СШ, конденсатор С, провод линии связи в - в ключ блокировки К, концевой диод ДКобщий провод линии связи с 2 - с, второй вывод...

Номер патента: 362782

Опубликовано: 01.01.1973

Авторы: Боград, Гусакова, Кагна, Леневич, Попов

МПК: E04H 12/34

Метки: подъемное

...12 между центром тяжести аппарата и шпальной клеткой 13 и расчаливают на аппарат временными расчалками 1 б, которые снимают после 30 прикрепления аппарата к грузовой траверсе 4,Опорные шарниры 2 портальной рамы соединяют при помощи стяжки 17 с инвентарным шарниром 14. К вершине аппарата прикрепляют тормозной трос 18.Поднимают аппарат 12 с грузовой траверсой 4 посредством полиспаста б. При этом траверса 4 перемещается вдоль направляющих стоек 1 на роликах 8, а собачка 9 опорного фиксатора под действием пружины 19 находится в рабочем положении и упирается в ограничитель 20, смонтированный на траверсе. Это положение собачки 9 контролируется конечным выключателем 10. При соприкосновении собачки 9 с выше расположенной опорной...

Номер патента: 362407

Опубликовано: 01.01.1973

Авторы: Авсеев, Боград, Волин, Лифл

МПК: H03F 1/30

Метки: постоянного, усилитель

...температуре мост, выполненный на термисторах 8, 4 и резисторах 5, б.Одна из диагоналей моста 8 - б включена на независимый источник 7 смещения (питания) постоянного тока, а другая диагональ - на вход усилителя 1, на выходе которой включена нагрузка 8.Поскольку при номинальном значении температуры мост 3 - б уравновешен, разность потенциалов между точками А и В равна нулю, и через входное сопротивление УПТ (вход усилителя) ток автокомпенсации не протекает, а на выходе усилителя сигнал соответствует нулевому уровню управляющего сигнала362407 15 Предмет изобретения Составитель Н, Парасенчикова Редактор С. Хейфиц Техред Т. Курилко Корректоры; О. Тюрина и Н. ПрокуратоваЗаказ 316/11 Изд.1130 Тираж 404 ПодписноеИИИПИ Комитета по...

Номер патента: 387895

Опубликовано: 01.01.1973

Авторы: Авсеев, Боград, Волин, Карпенко, Лифл

МПК: B65G 43/00

Метки: ленты, пробуксовки

...2 а изображены импульсы, вырабатываемые датчиком пути Д при измерении участка ленты 1 с без пробуксовки, например, за 10 сек по лучается 10 импульсов, т. е. длительностьимпульса Т 1 сек. Если участок 1 сп измерить за 5 сек. (фиг. 2 б), т. е. скорость движения(6) увеличилась в два раза, то число импульсов остается равным 10, 1, 5 сек, а период Т, стал равен 0,5 сек. Следовательно, независимо от изменения скорости число импульсов остается постоянным и определяется только диаметром ролика др и длиной участка 1 св= лвТо же можно показать по известной формуле и= (4)2 ргдечастота импульсов, р - число пар полюсов датчика пути, и - число оборотов датчика пути. Заменим 60 (сек) временем 1 (сек), тогда формула приобретает вид;-- у = сопя 1,...

Номер патента: 387103

Опубликовано: 01.01.1973

Авторы: Боград, Куперман, Лившиц, Линевич, Шейнфельд

МПК: E04B 1/56

Метки: зданий, кровельных, несущими, панелей, соединение, сооружений, стыковое, элементами

...стыковое соединение кровельных панелей успешно может быть применено, например, для создания промежуточного помещения между контейнерными зданиями,ет изобретения Стыковое 20 несущими э при помощ ми, отличаю ния строите лей, их прот 25 снабженырыми разме ки, взаимо выступе виИзобретение относится к строительным конструкциям и предназначено для соединения кровельных панелей с несущими элементами зданий н сооружений,Известны стыковые соединения кровельных панелей при помощи корытообразной балки с полками,Однако, используя известное стыковое соединение, невозможно создать строительный подъем кровельных панелей, так как корыто- образная балка служит только для присоединения к ее полкам смежных панелей и для заполнения ее полости...

Номер патента: 385854

Опубликовано: 01.01.1973

Авторы: Бережецкий, Боград, Волин, Вычигин, Лифл, Проча

МПК: B65G 23/00, B65G 43/00, H02P 7/00 ...

Метки: конвейера, ленты, механизма, натяжения, электроприводом

...нижний рабочийпредел, и правым контактом КВР, контролирующим верхний рабочий предел натяженияленты.В исходном состоянии выходная цепь усилителя УН натяжения ленты открыта, и черезобмотку реле 1 Р протекает ток, посколькувходная цепь усилителя закорочена замкнутыми контактами КП и КНР, В этом случаевход усилителя не получает отпирающегосмещения через диод Д и резистор Рь Приэтом привод натяжного устройства подготовлен к осуществлению натяжения ленты, таккак контакт 1 Р, замолкнут, а контакт 1 Р, включенный в цепи управления привода главныхдвигателей (не показанных на схеме), разомкнут и осуществляет блокировку, исключающую возможность запуска главных двигателей до достижения заданного предпусковогонатяжения.При поступлении сигнала на...

Номер патента: 359728

Опубликовано: 01.01.1972

Авторы: Боград, Волин, Лифл

МПК: B65G 43/00, H02P 1/54

Метки: дистанционного

...прекращения пуска от отрезка провода 1 - 1, контактом РУ, замыкает цепь управления пускателя ПМВИ привода конвейера. Контактор пускателя замыкает свой блок- контакт КЛ в цепи моста из диодов Дз - Д 6. С началом движения рабочего органа конвейера сигнал от датчика скорости ДС поступает на вход реле скорости, входящего в автономное программное устройство АПУ. По истечении заданной выдержки времени реле скорости срабатывает, замыкая свой контакт РС, в цепи провода 1 - 1. Таким образом, подается пусковая полярность на следующий блок управления ЛБУ, запуск которого происходит аналогично описанному. После окончания запуска последнего конвейера срабатывает его реле скорости, а следовательно, и блок автоматического окончания пуска...

Номер патента: 358522

Опубликовано: 01.01.1972

Авторы: Авсеев, Боград, Волин, Горский, Лифл

МПК: B65G 43/00, E21F 13/06

Метки: бесконтактный, датчик, двухцепного, конвейера, скребкового, тяговых, целости, цепей

...заходят боковые выступыкорпуса 17 датчика. Кроме того, на крышке30 18 корпуса 17 датчика имеются специальныепроушины с отверстиями (на чертежах не показаны), при помощи которых датчик крепится к боковому профилю рештака 14.Корпус датчика 17 вписывается в поперечное сечение рештака и не препятствует движению полезного ископаемого, звеньев 19 искребков 20 грузовой, а также звеньев 21 искребков 22 холостой ветвей скребковой цепи,Корпус датчика 17 и крышка датчика 18 выполнены из ферромагнитного материала.Крышка 18 датчика для герметизации снабжена резиновой прокладкой 23.Верхняя часть корпуса датчика 24, по которой движется грузовая ветвь скребковой цепи(звенья 19 и скребки 20), выполнена из немагнитного материала.Импульсный...

Номер патента: 348338

Опубликовано: 01.01.1972

Авторы: Боград, Кочетов, Линия, Михайлов, Специальное, Специальным, Строительным, Фельдман, Этингоф

МПК: B23K 37/047, B23Q 41/02, B65G 39/10 ...

Метки: сварки, секции, труб, трубопровода

...22, реверсивное вращение которых осуществляется от привода 23 через шестеренчатую 24 и цепную 25 передачи.Механизм регулирования обоих верхних рядов шаровых роликоопор, обеспечивающий одновременную установку этих роликоопор на требуемый диаметр трубы, состоит из системы рычагов 26, 27, 28, 29 и винтовой пары - гайки 30 и винта 31. При перемещении гайки по винту происходит поворот вала 12 с жестко закрепленными на нем роликоопорами одного из верхних рядов (правого), а также поворот на соответствующий угол рычага- ограничителя 32, жестко связанного с рычагом 27 и взаимодействующего с упором 33 при повороте вала 11 от гидроприводов 15. Таким образом фиксируется необходимый поворот роликоопор другого верхнего ряда (левого),...

Номер патента: 339359

Опубликовано: 01.01.1972

Авторы: Богословский, Боград, Ивочкин, Моцохин, Стеклов

МПК: B23K 9/18

Метки: подачи, порошкообразного, присадочного, сварке

...на котором с полгощью шарнира 18 установлен фигурный формирующий щиток 14, поджимаемый плоскойпружиной 15.Для снижения влияния магнитных силовых линий, возникающих при сварке и отрицательно воздействующих на равномерностьзасыпки металлического порошка, на шнековом питателе 1 подвижно закреплена накронштейне 1 б скоба 17, которая при движении сварочного автомата 18 скользит по сва- шриваемым изделиям 7 и замыкает на себязначительную часть магнитного потока,Кронштейн 1 б одновременно служит дляограничения перемещения насадки 5.Шнековый питатель 1 с бункером 8 шарнирно смонтирован на сварочном автомате18 с помощью кронштейнов 19 и 20. Наклоншнекового питателя 1 по отношению к свариваемым изделиям осуществляется винтом 21,а его установка и...

Номер патента: 317121

Опубликовано: 01.01.1971

Авторы: Авсеев, Боград, Волнн, Волынский, Горский, Скороход

МПК: H01H 19/02

Метки: выключатель, гибким, приводом

...9 опрессовац наконечником 10, на котором подвешена магнитная система, фиксируемая возвратной пружиной 11, Клеммы 12 служат для подсоединения выводов магцитоуправляемого контакта и кабеля.Вводная камера 13 образована крышкой 14 с кабельным вводом 15 и уплотнена резиновой прокладкой 16.Гибкий привод выключателя состоит из нескольких пластмассовых шайб 17, нанизанных ца трос 9, верхний конец которого опрессовац шпилькой 18 и зафиксирован во втулке 19 и гайками 20.Регулировка и установка положения магнитной системы в корпусе производится при помощи шпильки 18 и гаек 20.Гибкий привод защищен резиновой трубой 21, защищающей также и корпус от попадания воды и пыли.Стержень привода оканчивается наконечником 22, форма которого может быть...

Номер патента: 316083

Опубликовано: 01.01.1971

Авторы: Боград, Вснсо, Горский, Халангот

МПК: G01P 3/04, G05D 13/64

Метки: конвейера, лентб, пробуксовка, скорости

...вводнымотсеком 31, клеммами 32 и снабжен резиновым уплотнением 33 для ввода кабеля черезтрубчатую штангу 34,Вводной отсек 31 имеет свою собственнуюкрышку 35.Штанга 34 помещена в обойму 3 б, с помощью которой устройство крепится к вертикальной плате приводной головки конвейера(на фиг. 1 не показано). Пружина 37 служитдля прижатия ролика 1 к лечте 38 конвейера(фиг. 2).Крепление ролика 2 на подпружиненномрычаге 2 б обеспечивает постоянное прижатиеего к приводному барабану 39 независимо отколебательного состояния ролика 1, котороеможет быть вызвано неравномерностью толщины конвейерной ленты в местах сшивки иее вибрацией,Устройство работает следующим образом.Ролик 1 передает валу 7 тахогенератора и,следовательно, на обойму 13 через...
