Электрододержатель

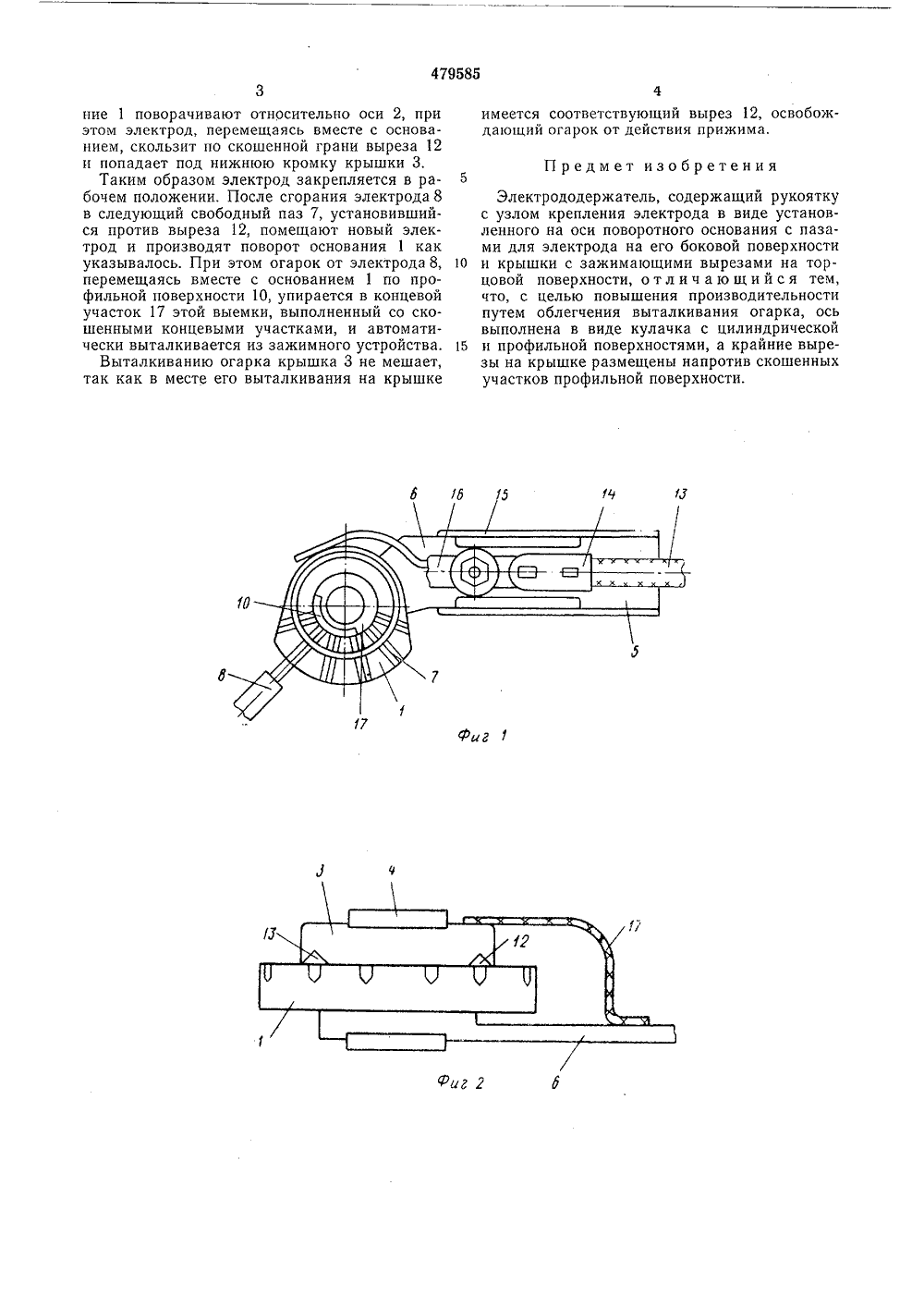

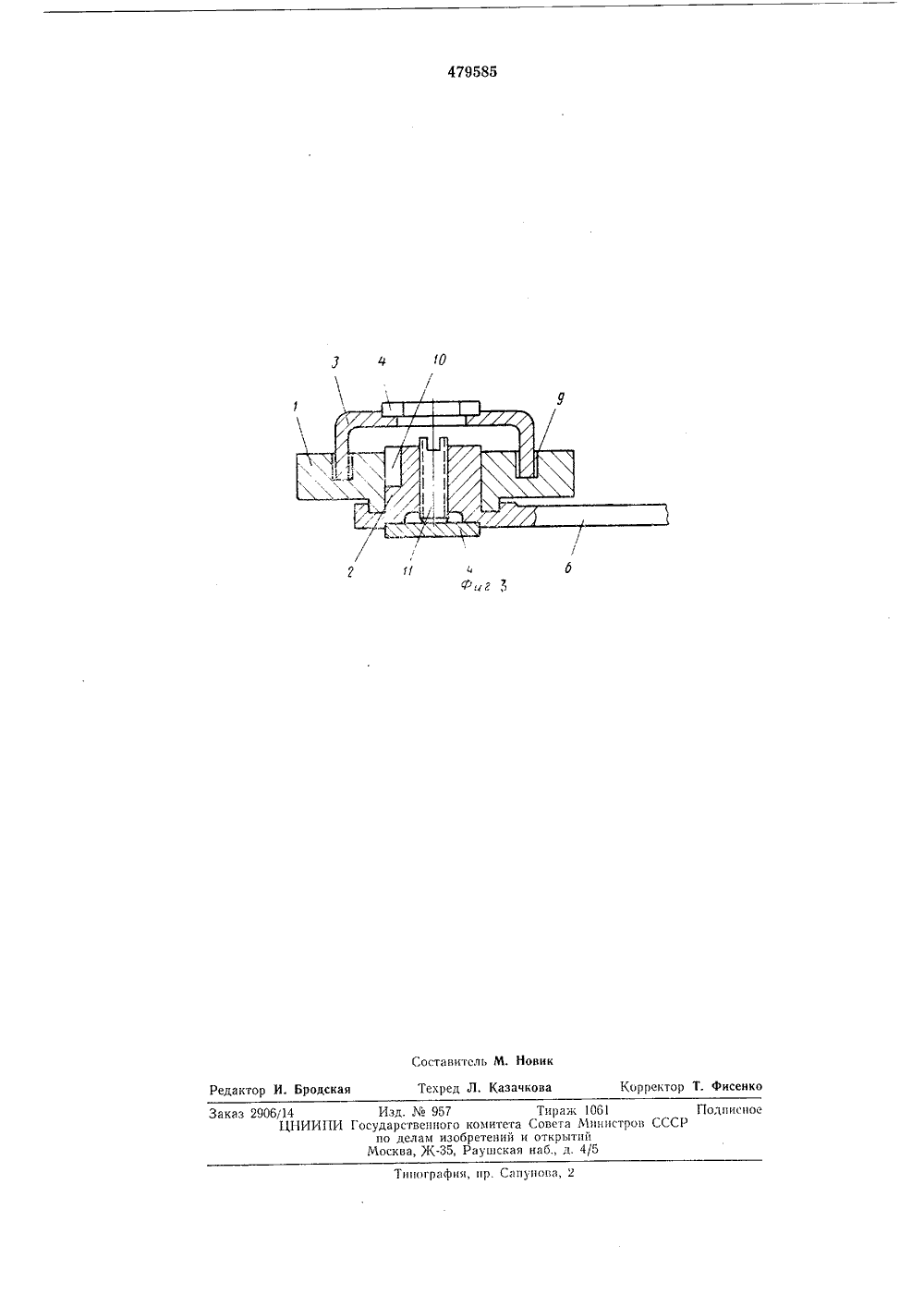

) М. Кл. В 231 с 9 с присоединением заяв (23) ПриоритетОпубликовано 05.08.75. Бю Дата опубликования описа иГосударственный комитет Совета Министров СССР ло делам изобретенийи открытий 3) УДК 621.791.94,947.(71) Заявитель Специальное конструкторское бюро Всесоюзного научно-исследовательского института по монтажным и специальным строительным работам Л ЕКТРОДОДЕРЖАТЕЛ тановки ля усталысая, чем по емого электро Предлагаемыи электрододержатель може быть использован при сварке, в частности для ручной электродуговой сварки.Известные электр ододержатели, содержащие рукоятку с узлом укрепления электрода в виде установленного на оси поворотного основания с пазами для электрода на его боковой поверхности и крышки с зажимающими вырезами на торцовой поверхности, не обеспечивают удобного выталкивания огарка.1 ОВ предлагаемом электрододержателе указанный недостаток устраняется за счет того, что ось выполнена в виде кулачка с цилиндрической и профильной поверхностями, а крайние вырезы на крышке размещены напротив 5 скошенных участков профильной поверхности,На фиг, 1 изображен предлагаемый электрододержатель; на фиг. 2 - узел крепления в сборе; на фиг. 3 - то же, в разрезе.Электрододержатель содержит узел крепле ния электрода в виде поворотного основания 1, свободно установленного на оси 2, крышки 3 с пружиной 4, а также рукоятки 5 и токоподвода б.Основание 1 имеет пазы 7 для ус 25 электродов 8 и кольцевую проточку 9 днонки крышки 3.Глубина пазов 7 несколько боловина диаметра устанавливада 8. 30 2На токоподводе б закреплена ось 2 в виде кулачка с цилиндрической и профильной поверхностями 10, на участке от установки электрода до выброса огарка.Крышка 3 поджимается к основанию 1 с помощью пружины 4, которая одновременно препятствует повороту крышки 3 за счет ее фиксации в пазу токоподвода 6.Для регулирования усилия пружины 4 имеется нажимной винт 11, На боковой поверхности крышки 3 все вырезы 12 располагаются в зоне установки электрода, при этом крайние вырезы 12 размещены напротив скошенных участков профильной поверхности 10. Вырезы 12 имеют скошенные грани. Такое выполнение граней позволяет электроду, свободно вставленному в вырез, легко приподнять крышку 3 при повороте основания 1 и принять рабочее положение. Кабель 13 закреплен на токоподводе б с помощью наконечника 14 и болта 15. Для улучшения токопередачи на электрод токоподвод б соединен с крышкой 3 гибким токоподводящим элементом 16.Электр ододержатель работает следующим образом.Электрод 8 свободно вставляют в паз 7 основания 1, находящийся под вырезом 12, и продвигают его вдоль паза 7 до упора в скошенный участок профильной поверхности 10 оси 2. Затем при помощи электрода 8 основа479585 Фиг 1 ние 1 поворачивают относительно оси 2, при этом электрод, перемещаясь вместе с основанием, скользит по скошенной грани выреза 12 и попадает под нижнюю кромку крышки 3.Таким образом электрод закрепляется в рабочем положении. После сгорания электрода 8 в следующий свободный паз 7, установившийся против выреза 12, помещают новый электрод и производят поворот основания 1 как указывалось. При этом огарок от электрода 8, перемещаясь вместе с основанием 1 по профильной поверхности 10, упирается в концевой участок 17 этой выемки, выполненный со скошенными концевыми участками, и автоматически выталкивается из зажимного устройства,Выталкиванию огарка крышка 3 не мешает, так как в месте его выталкивания на крышке имеется соответствующий вырез 12, освобождающий огарок от действия прижима. Предмет изобретения 5Электрододержатель, содержащий рукояткус узлом крепления электрода в виде установленного на оси поворотного основания с пазами для электрода на его боковой поверхности 1 О и крышки с зажимающими вырезами на торцовой поверхности, о т л и ч а ю щ и й с я тем, что, с целью повышения производительности путем облегчения выталкивания огарка, ось выполнена в виде кулачка с цилиндрической 15 и профильной поверхностями, а крайние вырезы на крышке размещены напротив скошенных участков профильной поверхности.479585 Составитель М. НовикТехред Л. Казачкова Корректор Т. фисенко Редактор И. Бродская Заказ 2906/14 Изд.957 Тираж 1 Об Подписное ЦИИИПИ Государственного комитета Совета Министров СССР по делам изобретений и откргятпй Москва, К, Раугнская наб., д. 4/5
