Мостовой троичный триггер богдановича (его варианты)

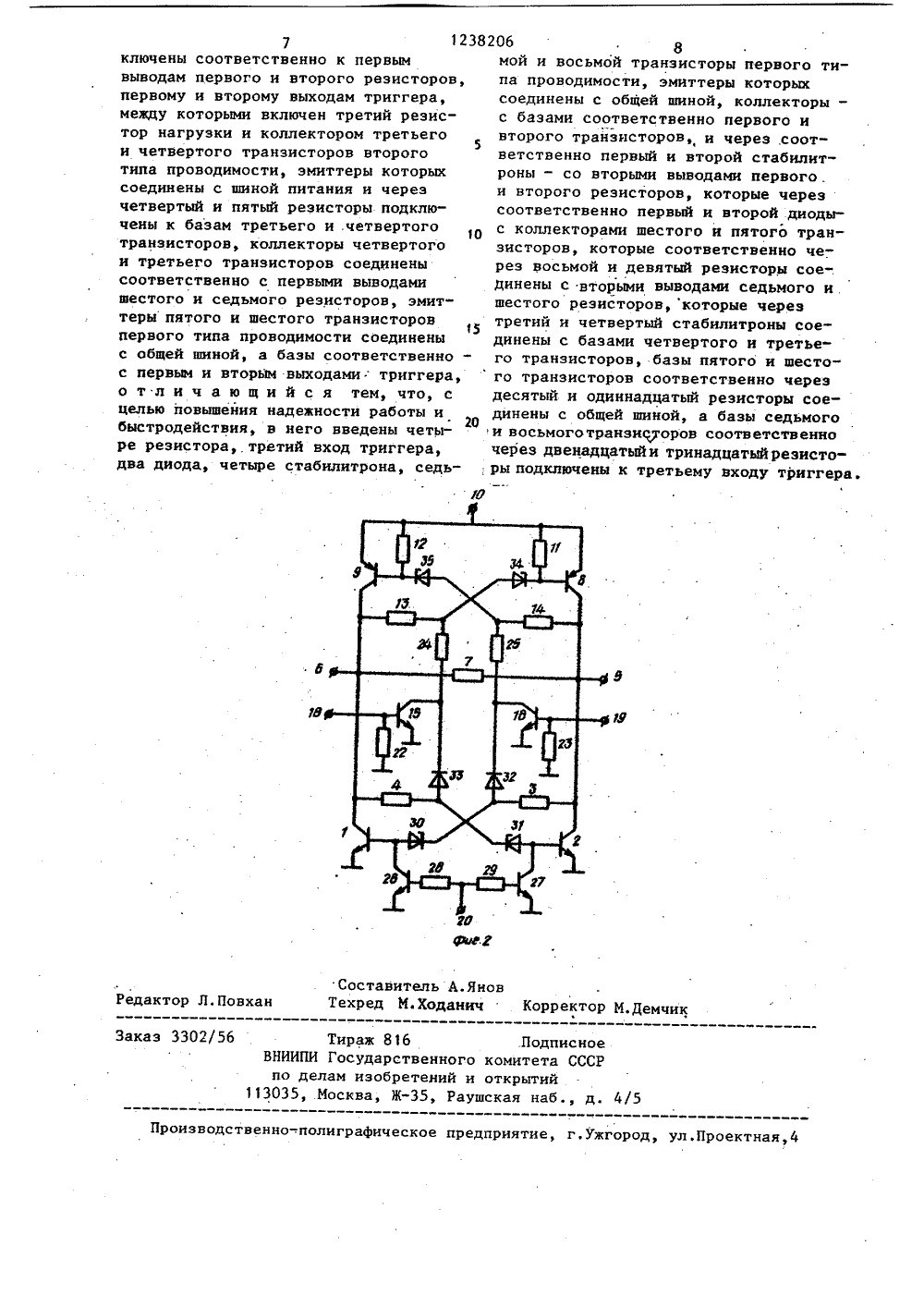

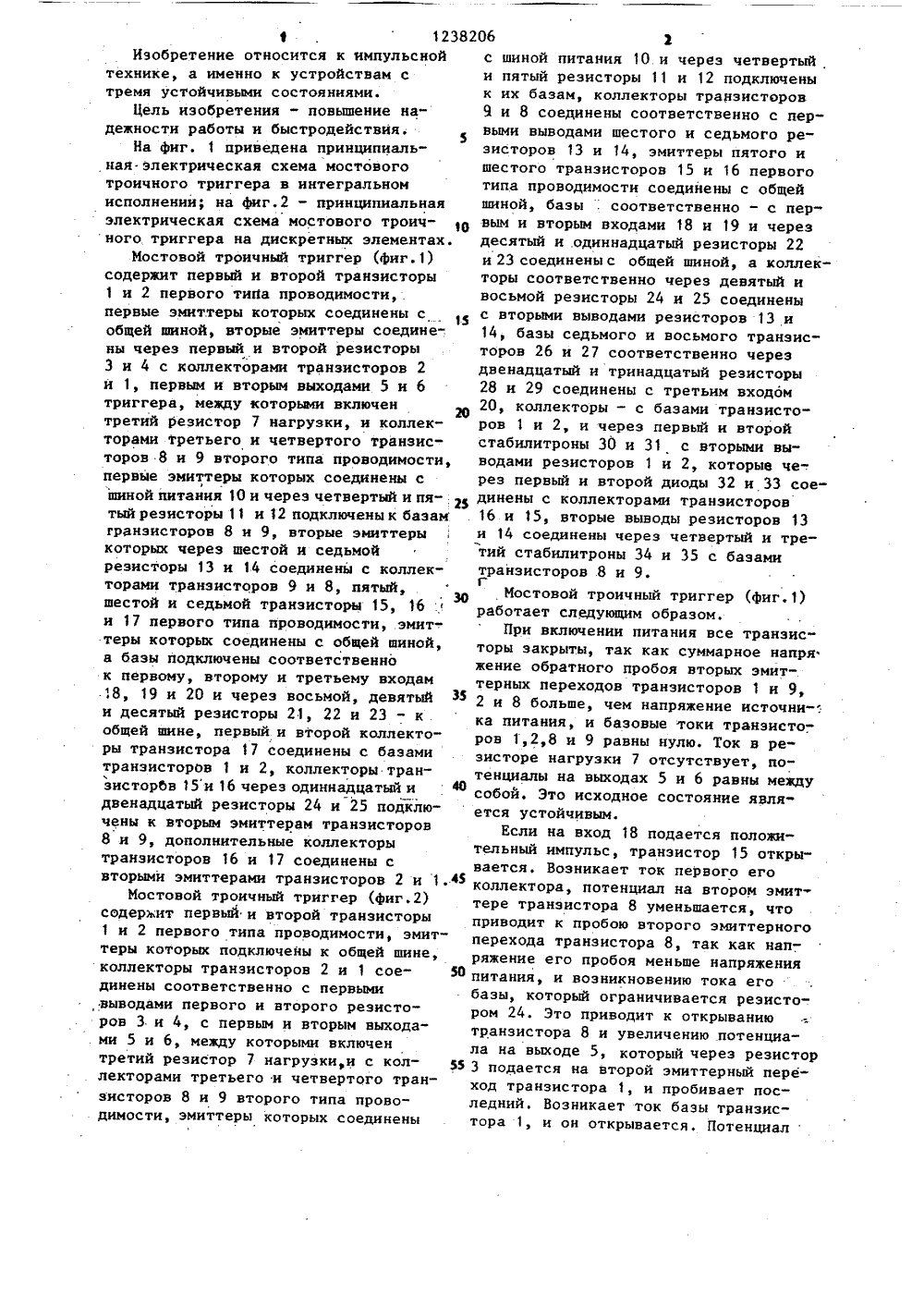

, 1238206 09) о 4 Н 03 к 3/29 ПО Т СССР982.СР982. импульс.1тройстяниями,вышение е УДАРСТ 8 ЕННЫЙ КОМИТЕТ СССР ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ ОПИСАНИЕ ИЗО АВТОРСКОМУ СВИДЕТЕЛЬСТ(54) МОСТОВОЙ ТРОИЧНЫЙ ТРИГГБОГДАНОВИЧА (ЕГО ВАРИАНТЫ)(57) Изобретение относится кной технике. В частности к увам с тремя устойчивыми состЦелью изобретения является пнадежности работы триггера и быстродействия. Мостовой троичныйтриггер содержит двухэмиттерные транзисторы 1 и 2 первого типа, 8 и 9второго типа проводимости, двухколлекторные транзисторы 15, 16 и 17 первого типа проводимости, резисторы 4,3, 11-14 и 21-25, нагрузку 7, выходы 5 и 6, шину питания 10, входы18, 19 и 20. Введение дополнительныхсвязей (коллекторов транзисторов 15,.16 и 17 и резисторов 23, 24 и 25)улучшило условия переключения триггера и повысило его быстродействие.Принципиальная схема мостового троичного триггера по п. 2 формулы изобретения приводится в описании изобретения. 2 с,п. ф-лы, 2 ил.Ф 12Изобретение относится к импульсной технике, а именно к устройствам с тремя устойчивыми состояниями.Цель изобретения - повышение надежности работы и быстродействия.На фиг. 1 приведена принципиальная электрическая схема мостового троичного триггера в интегральном исполнении; на фиг.2 - принципиальная электрическая схема мостового троичного триггера на дискретных элементах.Мостовой троичный триггер (фиг.1) содержит первый и второй транзисторы 1 и 2 первого типа проводимости,. первые змиттеры которых соединены с общей шиной, вторые эмиттеры соединены через первый и второй резисторы 3 и 4 с коллекторами транзисторов 2 и 1, первым и вторым выходами 5 и 6 триггера, между которыми включен третий резистор 7 нагрузки, и коллекторами третьего и четвертого транзисторов 8 и 9 второго типа проводимости, первые эмиттеры которых соединены с шиной питания 10 и через четвертый и пятый резисторы 11 и 12 подключены к базам гранзисторов 8 и 9, вторые эмиттеры которых через шестой и седьмой резисторы 13 и 14 соединены с коллекторами транзисторов 9 и 8, пятый, шестой и седьмой транзисторы 15, 16: и 17 первого типа проводимости, эмиттеры которых соединены с общей шиной, а базы подключены соответственно к первому, второму и третьему входам 18, 19 и 20 и через восьмой, девятый и десятый резисторы 21, 22 и 23 - к общей шине, первый и второй коллекторы транзистора 17 соединены с базами транзисторов 1 и 2, коллекторы транзисторбв 15 и 16 через одиннадцатый и двенадцатый резисторы 24 и 25 подключены к вторым эмиттерам транзисторов 8 и 9, дополнительные коллекторы транзисторов 16 и 17 соединены с вторыми эмиттерами транзисторов 2 и 1.Мостовой троичный триггер (фиг,2) содержит первый и второй транзисторы 1 и 2 первого типа проводимости, эмит" терц которых подключены к общей шине, коллекторы транзисторов 2 и 1 соединены соответственно с первыми , выводами первого и второго резисторов 3 и 4, с первым и вторым выходами 5 и 6, между которыми включен третий резистор 7 нагрузки,и с коллекторами третьего и четвертого транзисторов 8 и 9 второго типа проводимости, эмиттеры которых соединены 38206 2с шиной питания 10 н через четвертыйи пятый резисторы 11 и 12 подключенык нх базам, коллекторы транзисторовЯ и 8 соединены соответственно с первыми выводами шестого и седьмого резисторов 13 и 14, эмиттеры пятого ишестого транзисторов 15 и 16 первоготипа проводимости соединены с общейшиной, базы . соответственно - с первым и вторым входами 18 и 19 и черездесятый и одиннадцатый резисторы 22и 23 соединены с общей шиной, а коллекторы соответственно через девятый ивосьмой резисторы 24 и 25 соединеныс вторыми выводами резисторов 13 и14, базы седьмого и восьмого транзисторов 26 и 27 соответственно черездвенадцатый и тринадцатый резисторы28 и 29 соединены с третьим входом20, коллекторы - с базами транзисторов 1 и 2, и через первый и второйстабилитроны 30 и 31 с вторыми выводами резисторов 1 и 2, которые че-.рез первый и второй диоды 32 и 33 соединены с коллекторами транзисторов16 и 15, вторые выводы резисторов 13и 14 соединены через четвертый и третий стабилитроны 34 и 35 с базамитранзисторов 8 и 9.гМостовой троичный триггер (фиг,1)работает следующим образом.При включении питания все транзис"торы закрыты, так как суммарное напряжение обратного пробоя вторых эмиттерных переходов транзисторов 1 и 9Ф2 и 8 больше, чем напряжение источни-;ка питания, и базовые токи транзисто-.ров 1,2,8 и 9 равны нулю. Ток в резисторе нагрузки 7 отсутствует, по"тенциалы на выходах 5 и 6 равны между 40 ьсобои. Это исходное состояние является устойчивым.Если на вход 18 подается положительный импульс, транзистор 15 откры 45вается. Возникает ток первого егоколлектора, потенциал на втором эмиттере транзистора 8 уменьшается, чтоприводит к пробою второго эмиттерногоперехода транзистора 8, так как напряжение его пробоя меньше напряжения50питания, и возникновению тока егобазы, который ограничивается резистором 24. Это приводит к открываниютранзистора 8 и увеличению потенциала на выходе 5, который через резисторзэ 3 подается на второй эмнттерный переход транзистора 1, и пробивает последний. Возникает ток базы транзистора 1, н он открывается. Потенциал3 1238 на выходе 6 уменьшается, возникает ток нагрузки (в направлении от выхода 5 к выходу 6). После окончания входного импульса на входе 18, транзистор 15 закрывается, а транзисторы 1 и 8 остаются в открытом и,насыщенном состоянии благодаря токам через резисторы 3 и 13 и вторые эмиттерные переходы этих транзисторов. Такйм образом, триггер переключается 10 из исходного (первого) устойчивого состояния во второе устойчивое сос". тояние, при котором транзисторы 1 и 8 открыты, на выходе 5 - высокий, а на выходе 6 - низкий потенциалы.Если во втором устойчивом состоянии на вход 19 поступает положительный импульс, то открывается транзистор 16. Открытый второй коллекторный переход транзистора 16 шунтирует ток второго змиттерного перехода транзистора 1 и последний закрывается, так как исчезает ток его базы. Одновременно ток первого коллекторного перехода транзистора 16 через резистор 25 снижает потенциал на втором эмиттерном переходе транзистора 9, который пробивается,.и возникает ток базы транзистора 9, который открывается и ускоряет рассасывание неосновных носителей в базе транзисто 30 ра 1. Потенциал на выходе 6 возрастает, что приводит к возрастанию потенциала на втором эмиттерном переходе транзистора 8, уменьшению до нуля тока его базы и закрыванию последнего 35 При дальнейшем увеличении потенциала на выходе 6 происходит пробой второго эмиттерного перехода транзистора 2, возникновению тока через резистор 4 и базу транзистора 2 и открыванию 40 последнего, что способствует ускорению рассасывания неосновных носителей в базе транзистора 8, и еще большему уменьшению потенциала на. выходе 5. После окончания импульса на входе 19 транзистор 16 закрывается, а транзисторы 2 и 9 остаются открытыми за счет тока через резисторы 4 и 14. Триггер переключается в третье устойчивое состояние, при 50 котором транзисторы 2 и 9 открыты, на выходе 6 - высокий, а на выходе 5- низкий потенциалы. В нагрузке протекает ток в направлении от выхода 6 к выходу 5. 55Если в третьем устойчивом состоянии поступает положительный импульс на вход 18, то триггер вновь пере 206 4ключается во второе устойчивое состояние, при этом процесс переключения .триггера происходит аналогично процессу переключения из второго состояния в третье, в силу симметрии устройства.Если поступает положительный импульс на вход 20, то транзистор 17 открывается иоткрытые коллекторные переходы его шунтируют ток базы одного из открытых транзисторов 1 или 2, что приводит к закрыванию открытого транзистора 1 или 2, а также и второго открытого транзистора 8 или .9, и переключению триггера в исходноеостояние, при котором все транзисторы 1, 2, 8 и 9 закрыты и ток в нагрузке отсутствует.Мостовой троичный триггер (фиг.2) работает следующим образом.При включении напряжения питания все транзисторы 1, 2, 8 и 9 закрыты, так как суммарное напряжение пробоя стабилитронов 30 и 35, 31 и 34 больше напряжения питания и токи баз транзисторов равны нулю. Ток в резисторе нагрузки 7,отсутствует, потенциалы на выходах 5 и 6 равны. Это исходное состояние устойчиво.Если на вход 18 подается положительный импульс, транзистор 15 открывается. Это приводит к уменьшению потенциала на аноде стабилитрона 34 и пробою последнего, так как напряжение пробоя его меньше напряжения питания. Возникает ток базы транзистора 8 и последний открывается, что приводит к увеличению потенциала на выходе 5 и на катоде стабилитрона 30 и пробою последнего. Возникает ток базы транзистора 1 и последний открывается. Потенциал на выходе 6 уменьшается и возникает ток в резисторе нагрузки 7 в направлении от выхода 5 к выходу 6. После окончания импульса на входе 18 транзистор закрывается, а транзисторы 8 и 1 остаются открытыми за счет токов через резисторы 3 и 1,3, стабилитроны 30 и 34. Таким образом, триггер переключается во второе устойчивое состояние,при котором транзисторы 1 и 8 открыты, а транзисторы 2 и 9 закрыты."Если во втором устойчивом состоянии на вход 19 подается положительный импульс, транзистор 16 открывается. Через диод 32 и открытый транзистор 16 шунтируется ток черезстабилитрон 30 в базу,транзистора 1,что приводит к закрыванию последнего. При дальнейшем уменьшении потенциала на коллекторе транзистора 16.5пробивается стабилитрон 35 и возника"ет ток базы транзистора 9, которыйограничивается резистором 25. Транзистор 9 открывается, что способствует ускорению рассасывания неос-.новных носителей в базе транзистора1. Потенциал на выходе 6 возрастает,31, который ограничивается резисто"ром 4. Увеличение потенциала на выхо"де 6 приводит к исчезновению тока через стабилитрон 34 и закрыванию транзистора 8. Дальнейшее увеличение потенциала на выходе 6 приводит к пробою стабилитрона 31 и возникновениютока базы транзистора 2, который ог Ораничивается резистором 4. Транзистор2 открывается, .что способствует ускорению процесса рассасывания неосновных носителей в базе транзистора 8.После окончания импульса на входе 19, 25транзистор 16 закрывается, .а триггерпереключается в третье устойчивоесостояние, при котором транзисторы 2и 9 открыты и в резисторе нагрузки7 протекает ток от выхода 6 к выходу5.Если в этом состоянии вновь поступает положительный импульс на вход 18,аналогичным образом в силу симметриириггер переключается во второе.устойчивое состояние.35Если на вход 20 поступает положительный импульс, открываются гранзисторы 26 и 27, один из которых шунтутрует ток базы открытого транзистора1 или 2, что приводит к закрываниювсех транзисторов и переключению триггера в.исходное состояние. Резисторы28 и 29 нужны для выравнивания токовбазтранзисторов 26 и 27,Таким образом, оба варианта троичного мостового триггера могут бытьпереключены в одно из трех устойчивых состояний независимо от предыдущего путем подачи положительныхимпульсов на один из трех входов.Введение дополнительных связейв предлагаемое устройство (коллекто,ры транзисторов 15,. 16 и 17 и резисторы 24 и 25 в правом варианте, коллекторы транзисторов 26, 27, 15, 16, 55диоды 33 и 32, резисторы 24 и 25 но.втором варианте) улучшает условияпереключения триггера и повышает быстродействие по сравнению с прототипом. 1формула изобретения1. Мостовой трончный триггер, содержащий девять. резисторов, первый и второй транзисторы первого типа проводимости, первые эмиттеры которых соединены с общей шиной, вторые .эмиттеры соединены соответственнно через первый и второй резисторы с . коллекторами второго и первого транзисторов, первым и вторым выходами триггера, между которыми включен третий резистор нагрузки, коллекторами третьего и четвертого транзисторов второго типа проводимости, первые эмиттеры которых соединены с шиной питания и через четвертый и пятый резисторы подключены к базам третьего и четвертого транзисторов, вторые эмиттеры которых соединены соответственно через шестой и седьмой резисторы с коллекторами четвертого и третьего транзисторов, эмиттеры пятого и шестого транзисторов первого типа проводимости соединены с общей шиной, базы соответственно - с первым и вторым входами, триггера, а коллекто-. ры со вторыми эмиттерами соответст-. венно второго и первого транзисторов, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности работы и быстродействия, в него введены три резистора, третий вход триггера и седьмой транзистор первого типа роводнмости, эмиттер которого соедине: с общей шиной, база подключена к тре - 1 ьемувходу триггера и через восьмой резистор - к общей шине, первый и второй коллекторы седьмого транзистора соединены соответственно с базами первого и,второго транзисторов, базы пятого и шестого транзисторов соответственно через девятый н десятый ре. зисторы подключены к общей шине, а их дополнительные коллекторы соеди" нены соответственно через одиннадцатый и двенадцатый резисторы с вторыми эмиттерами третьего и четвертого транзисторов.2, Мостовой троичный триггер, содержащий девять резисторов, первый и второй транзисторы первого типа проводимости, эмиттеры которых соединены в общей шиной, коллекторы второго и первого транзисторов под7 1238206 8 ключены соответственно к первым мой и восьмой транзисторы первого тнвыводам первого и второго резисторов, па проводимости, эмиттеры которых первому и второму выходам триггера, соединены с общей шиной, коллекторы - между которыми включен третий резис- с базами соответственно первого и тор нагрузки и коллектором третьего второго транзисторов и через сооти четвертого транзисторов второго ветственно первый и второй стабилиттипа проводимости, эмиттеры которых роны - со вторыми выводами первого . соединены с шиной питания и через н второго резисторов, которые через четвертый и пятый резисторы подклю- соответственно первый и второй диодычены к базам третьего и,четвертого 1 О с коллекторами шестого и пятого трантранзисторов, коллекторы четвертого зисторов, которые соответственно чеи третьего транзисторов соединены реэ восьмой и девятый резисторы сое-. соответственно с первыми выводами динены с вторыми выводами седьмого и . шестого и седьмого резисторов, эмит- шестого резисторов, которые через теры пятого и шестого транзисторов третий и четвертый стабилитроны соепервого тина проводимости соединены динены с базами четвертого и третьес общей шиной, а базы соответственно - го транзисторов, базы пятого и шесто" с первым и вторым выходами: триггера,го транзисторов соответственно через о т л и ч а ю щ и й с я тем, что, с десятый и одиннадцатый резисторы соецелью повышейия надежности работы и динены с общей шиной, а базы седьмого20быстродействия, в него введены четы- и восьмоготранзис 7 оров соответственно ре резистора третий вход триггера, через двенадцатыйи тринадцатыйрезистодва диода, четыре стабилитрона, седь- ры подключены к третьему входу триггера.Ю оставитель А.Яновхред М.Ходанич Корректор И.демчик едактор Л.Повх аказ 3302 5 16ствретЖПодписноенного комитета СССРний н открытийРаушская наб., д. Тираж Госуда ам изо ВНИИ по д13035,.Москв эводственно-полиграфнческое предприятие, г.ужгород, ул.Проектна
