Бережной

Номер патента: 965522

Опубликовано: 15.10.1982

Авторы: Бережной, Дунаева, Кириченко, Степченков, Супрун

МПК: B03C 3/38

Метки: аэрозолей, зарядки

...относительно аэрозольных частиц, которая определяется величиной турбулентных пульсаций среды или звуковых колебаний, приводящих к смещениям частиц относительно среды и тем самым относительно находящихся в ней ионов. В результате на частицах устанавливается средний стационарный положительный заряд, величина которого еХ равна965522 Формула изобретения Составитель А. СеменовТехред И. Верес Корректор А. ФеренцТираж 594 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб д, 4/5Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Редактор Т. ВеселоваЗаказ 7172/8 где О - скорость движения относительночастицы вдали от нее;11,1 - электрическая подвижность ионов;линейный характерный размер...

Номер патента: 606472

Опубликовано: 30.09.1982

Авторы: Бережной, Браиловский, Константинов, Королькова, Семернев, Шелюбский

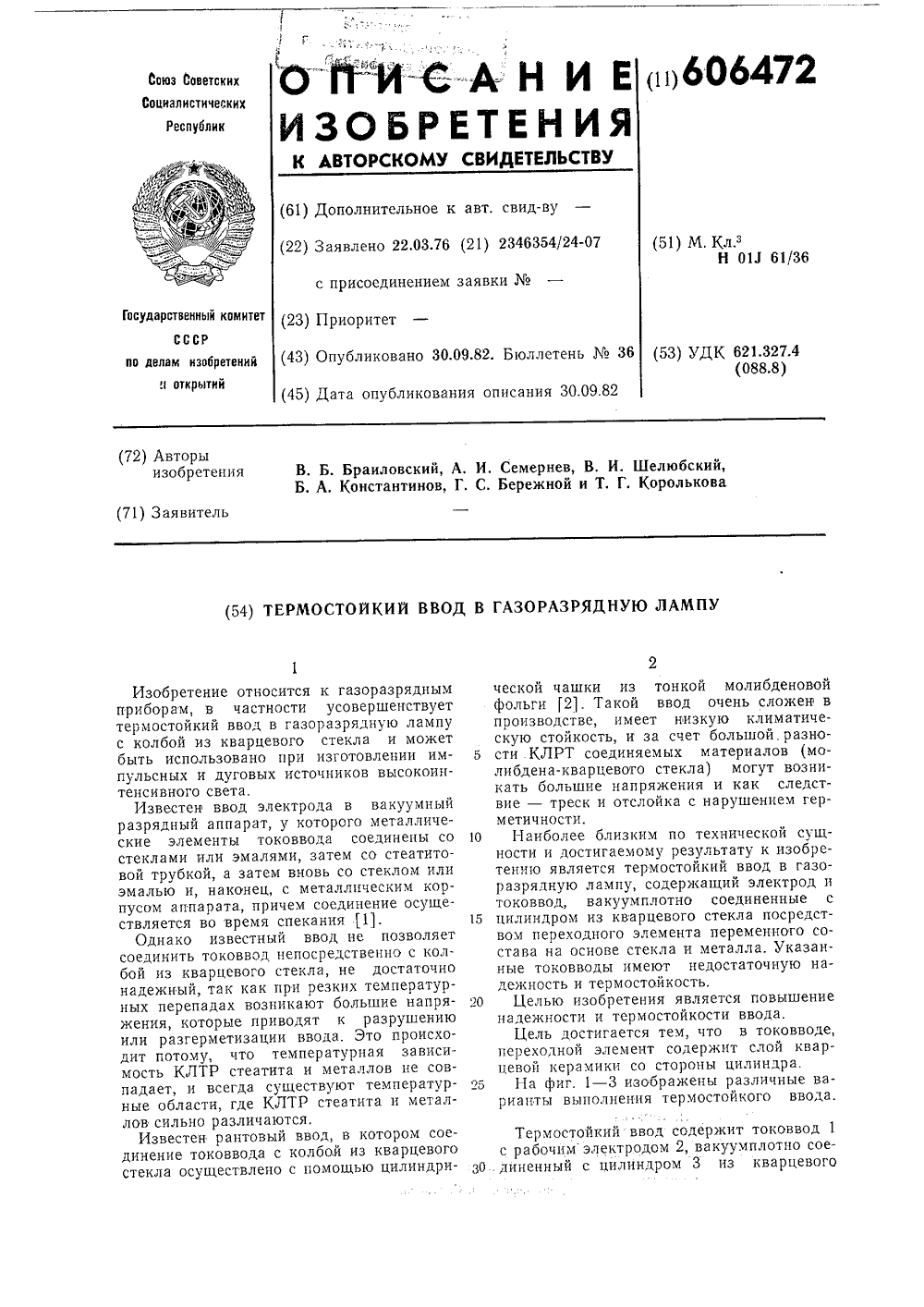

МПК: H01J 61/36

Метки: ввод, газоразрядную, лампу, термостойкий

...разрядную лампу, содержащий электрод и токоввод, вакуумплотно соединенные с цилиндром из кварцевого стекла посредством переходного элемента переменного состава на основе стекла и металла, Указанные токовводы имеют недостаточную надежность и термостойкость.Целью изобретения является повышение надежности и термостойкости ввода.Цель достигается тем, что в токовводе, переходной элемент содержит слой кварцевой керамики со стороны цилиндра.На фиг. 1 - 3 изображены различные варианты выполнения термостойкого ввода,Термостойкий ввод содержит токоввод 1 с рабочим электродом 2, вакуумплотно соединенный с цилиндром 3 из кварцевого606472 Формула изобретения актор Л. Письман Техред А. Камышникова Корректор Е. Осипова Тираж 758 Подписное а СССР по...

Номер патента: 962127

Опубликовано: 30.09.1982

Авторы: Бережной, Капленко, Кириченко, Слюсаренко

МПК: B65G 21/00

Метки: аспирационное, конвейеров, ленточных, перегрузки, узла, укрытие

...имеющим регулирующуюзаслонку.На чертеже изображено аспирационное укрытие узла перегрузки ленточных конвейеров, общий вид,Аспирационное укрытие узла перегрузки ленточных конвейеров содержиткороба 1 и 2, закрывающие рабочие 15части соответственно загружаемогои подающего конвейеров, течку 3, соединяющую оба короба, аспирационный патрубок 4, установленный в верхнейчасти короба 1 загружаемого конвейера, уплотнительный фартук 5, пылеочистительное устройство 6 (любоговида первой стадии очистки), основной 7 и рециркуляционный 8 воздуховоды, регулирующую заслонку 9 и аспирационный вентилятор 10.Аспирационный патрубок 4, основной 7 и рециркуляционный 8 воздуховоды, образуют обводную трубу.При этом аспирационный патрубок...

Номер патента: 958730

Опубликовано: 15.09.1982

Авторы: Бережной, Усенко

МПК: F16C 17/03

Метки: подшипник, скольжения

...на перемычках между окнами.На фиг. 1 изображен подшипник скольжения, продольный разрез; на фиг. 2 - то О же, поперечный разрез.Вал 1 установлен в подшипник скольжения, который содержит корпус 2. В корпусе 2 смонтирован сепаратор 3, в окнах 4 которого размещены самоустанавливающиеся3опорные сегменты 5. Внутренняя цилиндрическая поверхность сепаратора 3 снабжена сотовым заполнителем 6. Для сбора отработанной смазывающей,среды на внутренней цилифрической поверхности сепаратора 3 на перемычках между окнами 7 выполнены дренажные продольные каналы 8. Последние соединены с кольцевыми каналами 9, которые служат для организованного отвода отработанной смазывающей среды за пределы рабочей зоны подшипника и расположены вблизи боковых...

Номер патента: 956763

Опубликовано: 07.09.1982

Автор: Бережной

МПК: E21B 43/12

Метки: регулирующий, штуцер

...части., Штуцирующий диск 3 размещен внутри катушки 12, а входной 1 и выходной2 диски образуют с диском 3 камеры13 и 14 для прохода жидкости. Внутренняя поверхность катушки 12 должна быть отполирована. Герметизациямежду катушками 12 и дисками обеспечивается уплотнением 15, 1 б.и 517. Шток 10 заканчивается квадратоми имеетшпоночный паэ для подсоединения вращательных приспособлений,приводивших в действие вручную или.соответствующими механизмами от датчиков расхода или давления,. Регулируемый штуцер работаетследующим образом,Поток входит через канал диска 1в пространство 13, изменяет направление движения и разделяется на двечасти, которые обтекают шток .10,сливаются вновь в один поток, изменяют направление, входят в каналштуцирующего...

Номер патента: 956330

Опубликовано: 07.09.1982

Авторы: Бережной, Бурлаченко, Ротштейн, Савин

МПК: B60P 7/10

Метки: грузов, крепления, отверстиями, платформе, средства, транспортного

...1 и ограничения поперечного перемещения балок 2. На платформе свободно размещена П-образная балка 7, свободные концы которой жестко соединяются с соседней балкой 2. На поперечине балки 7 посредством рамы 8 установлены вертикальные стойки 9, которые посредством соединительных планок 10 жестко связываются с верхними концами стержней 3.На поперечине балки 7 закреплены скобы 11 для совмещения их со стоечными скобами платформы и ограничения продольного перемещения балки 7 путем установки в совмещенные скобы фиксаторов. Для удобства эксплуатации путем облегчения совмещения скоб к балке 7 прикреплены упоры 12.Упоры 6 дополнительно связаны с платформой регулируемыми по длине гибкими звеньями 13, например, бесконечной проволочной петлей со...

Номер патента: 950908

Опубликовано: 15.08.1982

Авторы: Бережной, Бубликов, Мазин

МПК: E21B 15/00, E21D 9/10

Метки: бурения, шпуров

...и доставляется в забой цля его обуривания.Выполнение монорельсовой тележки с боковыми поворотными элементами позволяет легко вывести катки за препелы полок монорельса и ссвободить его цля разминовки крепеустановшика с устройством пля бурения шпуров. Это позволяет механизировать процессы бурения шпуров и Крепления выработок. Ф ормула изобретения Устройство для бурения шнуров, включающее манипуляторы буровых машин, соединенные силовыми цилиндрами с. тележками, имеюшими плиту, с которой скреплены ходовые катки, о т л и ч а ю ш ее с я тем, что, с целью повышения произ. водительности прохоцческих работ эа счет снижения затрат времени на раэминовку с транспортными средствами, каждая тележка снабжена шарнирно закрепленными на плите боковыми...

Номер патента: 949209

Опубликовано: 07.08.1982

Авторы: Бережной, Бубликов, Мазин

МПК: E21F 13/02

Метки: выработок, дорога, канатная, монорельсовая, наклонных

...устройства 9, закрепленные на монорельсе 1. Движение от приводной станции 10 к тлговому канату 4 передается шкивом трения.Монорельсовая дорога для наклонных выработок работает следующим образом.При включении двигателя приводной станции 10 шкив трения производит преобразование вращательного движения двигателя в ггоступательное движение тягового каната 4. При этом соединенный с рабочей ветвью тлгового каната 4 состав, включающий буксирную тележку 2, тормозную тележку 5, грузовые каретки 6 и пассажирскую вагонетку 7 с полезным грузом, движетсл по монорельсу 1 (например, вверх), В это время П-образная рама, соединеннал с холостой ветвью тя гового каната 4, движетсл вниз. В этом случае мощность двигателя расходуетсл только нд...

Номер патента: 949197

Опубликовано: 07.08.1982

Авторы: Бережной, Самарский, Степанченко, Ткаченко

МПК: E21D 23/00

Метки: крепи, механизированной, поддерживающего, секция, типа

...3 - разрез А - А на фиг. 2. Секция механизированной крепи поддерживающего типа содержит основание 1, гидростойки 2, телескопическое ограждение 3, перекрытие 4, верхняк 5, гидродомкраты 6, соединяющие верхняк с перекрытием, поворотные рычаги 7 и гибкое ограждение 8. Верхняк размещен.над перекрытием и дополнительно шарнирно соединен с ним посредством рычагов 7. Гидродомкраты и рычаги установлены с возможностью подъема верхи яка относительно перекрытия путем раздвижки гидродомкратов. Гибкое ограж 949197дение прикреплено к завальным частям перекрыгия и верхняка,При помощи отрабатываемого пласта, соответствующей раздвижности гидростоек,гидродомкраты 6 сокращены, а верхняк 5и ограждение 8 лежат на перекрытии 4.5При работе крепи в условиях...

Номер патента: 947306

Опубликовано: 30.07.1982

Авторы: Ажажа, Бережной, Зейбель, Кутьков, Макаров, Рудак

МПК: E02F 9/04

Метки: механизм, шагания

...соединены с центральными шестернями 4 планетарных редукторов; и разгрузочные диски 10. Основные приводы 8 имеют кривошипы 11,Механизм работает в двух режимах: 1-й - дополнительные приводы заторможены (с таким эффектом могут быть заторможены основные приводы);2-й - работают и основные и дополнительные приводы.Нормальное перешагивание является сочетанием обоих .режимов.Режим 1. Лыжи приподняты. Одна из групп двигателей заторможена, например дополнительные 9, и обесточена, например, при помощи реле задержки времени запуска.От незаторможенных приводов 8 поворачиваются кривошипные валы 11. Поворот происходит против часовой стрелки относительно шеек, установленных в расточках рамы 1, Ноги 3 вместе с лыжами 2 спускаются вниз, сначала до касания...

Номер патента: 947259

Опубликовано: 30.07.1982

Авторы: Бережной, Горелов, Потапов, Терешков, Фендросов, Харьковский

МПК: E01C 23/06

Метки: каменных, нагрева, слоя

...устройство с нагревателями инфракрасного излучения, общий вид; на фиг, 2 -то же, вид с торца; на фиг. 3 - нагреватель инфракрасного излу. чения с полыми штырями; на фиг. 4 - сечение А-А на фиг. 3.Устройство имеет нагреватель 1 инфракрасного излучения, несущую конструкцию в виде поперечных и продольных связей 2 и 3, соединенных посредством шарниров 4 и тяг 5 с 1 о продольной балкой 6, которая для ее подъема и опускания через шатуны 7 и кривошип 8 соединена с мотор-редукторами 9, жестко закрепленными на платформе 10, направляющие 11, прикрепленные к нижней части нагревателей 15 1 рамки 12 с полыми тонкостенными штырями 13, направленными вершиной клина вниз.Устройство работает следующим образом.При переукладке железнодорожного...

Номер патента: 947143

Опубликовано: 30.07.1982

Авторы: Артемьева, Безобразов, Бережной, Ганенко, Герцук, Жуковина, Питак, Приступа, Семченко

МПК: C04B 41/06

Метки: огнеупорного, покрытия, состав

...медью и ее сплавами. Введение бентонита и карбоксилметилцеллюлозы (КМЦ способст вует равномерному распределению двуокиси циркония по всему объему пок рытия и стабилизации суспензии. Кроме того наличие бентонита позволяет получить плотные спекшиеся покрытия. 20Состав для получения покрытия готовится следующим образом.Производится смешение порошкообразных компонентов фракции 0,088 мм с последующим затворением их 4 лГ-ным 2 раствором КМЦ, Раствор КМЦ готовится путем медленного нагревания до 80-100 С сухой смеси КМЦ и воды, Го" товое покрытие можно наносить на металл путем окраски, пульверизации и полива.П р и м е р 1. Готовят состав для покрытия, содержащий, мас./: трикальцийфосфат в виде суперфосфата 86,5; двуокись циркония 5,0;...

Номер патента: 944821

Опубликовано: 23.07.1982

Авторы: Бережной, Гольдштейн, Дрокин, Евтеев, Киреев, Починок

МПК: B23D 25/04

Метки: летучие, ножницы

...ножницы работают следующим образом,При движении вправо корпус 1 с помощью привода 4 синхронизируется по скорости с разрезаемым материалом 24. Приводной рыяаг 9, упираясь в неподвижный упор 10, закреплен 1 ый на станине 3, поворачивает эксцентрик 8 и вынуждает ножедержатель 7 с ножом 6, шарнирно закрепленный на эксцентрике, совершать поступательное движение. Одновременно с поступательным движением нож 6 совершает движение качания относительно точки контакта режущей кромки ножа и разрезаемого материала (в плоскости, соответствующей плоскости чертежа). Учитывая, что угол качания ножа жа и отрицательного действия на работу ножниц и качество реза не оказывает, в 15 20 25 30 35 дальнейшем оговаривать движение качания не имеет...

Номер патента: 934105

Опубликовано: 07.06.1982

Авторы: Бережной, Гаркави, Марцинковский, Пшик, Усенко, Чурилова

МПК: F16J 15/34

Метки: вращающегося, ротора, уплотнение

...жесткости уплотнений, что приведет к уменьшению изгибных напряжений, действующих в поперечных сечениях вала и повышению усталостной долговечности последнего. Снижение протечек через уплотнение повысит КПД машины. Формула изобретения 20 ротора поочередную импульсную подпитку гидростатических карманов затворной сре дой с уплотняемым давлением. Находясь в промежутке между карманами и, следова тельно, между окнами питающий канал пе рекрывается кольцевым элементом уплотне ния, что ограничивает поступление затвор ной среды через канал в гидростатический карман. Мгновенное значение расхода зат ворной среды через уплотнение при этом уменьшается. Варьируя указанными разме рами окон можно повысить виброустойчи вость, герметичность и центрирующие...

Номер патента: 931776

Опубликовано: 30.05.1982

Авторы: Артеменко, Бережной, Брусаков, Вайсман, Ильинков, Румянцев, Шкарупа

МПК: C22B 21/02

Метки: алюминиево-кремниевых, сплавов

...более низких (на 200 1776 4 5 10 15 20 д 36 35 ю 45 50 55 300 С) температурах, чем реакциио.окисления карбидов окислами алюминия, содержавшимся в шлаке.Согласно химанализам фазовыйсостав металлизированных шлаков содержит, вес. Ф: металлическая фазасплава 40-50; А 1 дОз 29 35 1 С 15318,4; А 1 С 5,6-6,7 в виде карбидови оксикарбидов алюминия,По стехиометрическим расчетам вышеприведенных реакций (1)-(3) припереработке. одной тонны металлизированных шлаков, указанного сплава,требуется вводить 130-140 кг кварцита, 150-0,0 кг, извести и 150-260 кгуглерода для восстановления образующихся химических соединений окислов.Такая смесь содержит, : металлизированные отходы 6993-71,43 кварцит9,09-10,0, известь 10,49-0,0 и углерод 10,49 18 57Процентный...

Номер патента: 931130

Опубликовано: 30.05.1982

Авторы: Бережной, Галимов, Усманходжаев, Шейнкер

МПК: A01D 46/18

Метки: аппарата, барабан, вертикально-шпиндельный, хлопкоуборочного

...барабана осуществляется шестерней от силовой передачитрактора через карданную передачу, 3 931 Барабаны обкатывают кусты хлопчатника, обеспечивая последовательный подвод рабочих органов 6 со шпинделями 9.Вращение рабочих органов осуществляется планетарной зубчатой передачей с осью солнечного колеса 11, соосновной валу барабана 1. Верхняя часть дпинделей 9 выполнена в виде приводных роликов, например, с клиновыми канавками, Ролики шпинделей 9 одного рабочего органа 6, например для обеспечениЯ равномерного вращения шпинделей в рабочих зонах, могут быть охвачены упругим кольцом 12 (внешним ипи. внутренним), В рабочей зоне кольца 12 катятся по неВодвижному ремню 13, приводя во вращение шпиндели 9, В рабочей зоне ролики шпинделей 9...

Номер патента: 928120

Опубликовано: 15.05.1982

Авторы: Бережной, Ворона, Марцинковский, Пшик, Стеценко, Усенко

МПК: F16J 15/447

Метки: вала, вращающегося, сотовое, уплотнение

...зоне разъема, герметично закрепленными с ней и сотовым заполнителем.2. Уплотнение по п.1, о т л и ч аю щ е е с я тем, что, с целью повышения демпфирующей способности уплотнения, размеры ячеек по ходу потока уплотнительной среды выполнены различными. 3 92812Целью изобретения является расширение области применения сотовогоуплотнения,Поставленная цель достигается тем,что обойма выполнена разъемной приЭтом каждая из частей снабжена лабиринтными вставками, установленнымив зоне разъема, герметично закрепленными с ней и сотовым заполнителем,При этом размеры ячеек по ходу по- отока уплотнительной среды выполненыразличными.Выполнение обоймы разъемной иэдвух или нескольких частей позволяетуплотнять участки ротора в межколес- зном пространстве,...

Номер патента: 922385

Опубликовано: 23.04.1982

Авторы: Бережной, Ворона, Марцинковский, Пшик, Сухарев, Усенко

МПК: F16J 15/44

Метки: вала, вращающегося, уплотнение

...достичь различной степени автоматической регулировки зазора. Таким образом, предлагаемая конструкция узла позволяет повысить надежность работы уплотнения.На фиг. 1 изображено уплотнение вращающегося вала, продольный разрез, нафиг. 2 - сечение А - ,А на фиг. 1 по гидростатическим самоустанавливающимся колодкам,Уплотнение вращающегося вала содержит корпус 1, внутреннее 2 и наружное 3плавающие уплотнительные кольца, установленные на валу 4 с уплотнительными зазорами 5, и зафиксированные от окружного проворота штифтом 6, Для подвода затворной среды предусмотрена камера 7. Наружное кольцо 3 снабжено гидростатическими самоустанавливающимися колодками 8,стопоренные фиксаторами 9 от окружного. проворота. Колодки 8 установлены относительно...

Номер патента: 922384

Опубликовано: 23.04.1982

Авторы: Бережной, Комлык, Марцинковский, Усенко, Федоренко

МПК: F16J 15/44

Метки: вала, вращающегося, уплотнение

...в виде внутренних коническихповерхностей, между которыми помещеныконтактирующие с последними самоустанавливающиеся колодки, причем коэффициентылинейного расширения материалов бандажа,. Синнцк ВНИИПИ Госпо делам113035, Москва Филиал ППП Пат плавающих колец и самоустанавливающихся колодок различны.На чертеже изображено уплотнение вращающегося вала, продольный разрезУплотнение вращающегося вала содержит корпус 1, внутреннее 2 и наружное 3плавающие кольца, установленные на валу4 с уплотнительными зазорами 5, и зафиксированные от окружного проворота штифтом6. Для подвода затворной среды предусмотрена камера 7. Наружное кольцо 3 снабже но самоустанавливающимися колодками 8,заключенными в сепаратор 9. Самоустанавливающиеся колодки 8...

Номер патента: 922383

Опубликовано: 23.04.1982

Авторы: Бережной, Усенко

МПК: F16J 15/44

Метки: вала, уплотнение

...подаче затворной срвысокого давления в зазорперепад дросселируется в не10 сливается в магистраль, д. 4/5роектная, 4 Редактор С. ПатрЗаказ 2543/46ВН ва ииицка Тира ИИПИ Государст по делам нзобр 35, Москва, Ж - 3 ППП Патент,омнтетаоткрыт скан наб д, ул. П 30 Филиалрах 8 и 11 затворная среда, дросселируясь, также сливается в магистраль утечек. В случае перекоса вала 5 уплотнительная втул-. ка 4 устанавливается концентрично ему посредством сферической опорной поверхности промежуточного корпуса 2 тел 7 качения и тел 9 качения. При перемещении вала 5 в радиальном направлении уплотнительная втулка 4 и промежуточный корпус 2 следует за валом по направляющим между телами 3 качения. При вращении вала 5 силой вязкости затворной среды,...

Номер патента: 911370

Опубликовано: 07.03.1982

Автор: Бережной

МПК: G01R 27/28

Метки: коэффициента, усиления, четырехполюсников

...адБ; отключают с помощью переключателя 6 измез ритель 9 мощности от измерительного Р канала и подключают детекторную го"55 ловку 7 и индикатор 8. Регулируя ослабление аттенюатора 2, совмещают стрелку или уровень индикатора 8 с визиром, фиксируют показание аттенюформула изобретения Устройство для измерения коэффициента усиления четырехполюсников содержит генератор 1 сигналов, калиброванный аттенюатор 2, входной переключатель 3, измеряемый СВЧ четы рехполюсник-преобразователь 4, преобразователь 5 частоты, выходной переключатель 6, детекторную головку 7, индикатор 8 коэффициента усиления, измеритель 9 уровня мощности, состоя-. 25 щий из переключателя 10, датчик 11 уровня мощности сигнала выходной частоты и индикатора 13 уровня мощ"...

Номер патента: 907328

Опубликовано: 23.02.1982

Авторы: Бережной, Марцинковский, Усенко

МПК: F16J 15/44

Метки: вала, вращающегося, уплотнение

...происходит заклинивание колец по валу и повышенный их износ.Наиболее близким к предлагаемому по технической сущности и достигаемому реэуль.20 тату является уплотнение вращающегося вала, содержащее плавающее кольцо, в котором функции внутреннего и наружного кольца совмещены, установленное относительно валаЗаказ 558/47 Тираж 981 11,ти пс. ВНИИПИ Филиал ППП "Патент , г. Ужгород, ул. 11 роектач. г 3 90732Бель изобретения - повышение надежности уплотнения путем уменьшения износа сопрягаемых поверхностей скольжения уплотнения и вала.Поставленная цель достигается тем, что в уплотнении вращающегося вала плавающее кольцо снабжено ограничителем радиального перемещения, установленным относительно корпуса с зазором, не превышающим...

Номер патента: 897362

Опубликовано: 15.01.1982

Авторы: Батурин, Бережной, Маркин, Недугов, Охрименко, Татарников, Щерба

МПК: B21C 29/02

Метки: контейнер, пресса, трубопрофильного

...текущей охлаждающей среды, например воды. В канале 12 проложены также электрические проводники,соединяющие термопары б с потенциометром,Во избежание самопроизвольного раз ворота колец 2 и 3 относительно другдруга на их наружной поверхности и навнутренней поверхности обоймы выполнен продольный паз, в котором размещена фиксирующая шпонка (на чертежене( показана),фКонтейнер связан с гидроприводомсвоего автономного перемещения (начертеже не показан),Контейнер работает следующим образом. . 60Перед началом цикла вкЛючают систему регулирования температуры на режим нагрева в соответствии а заранее заданным градиентом температурыпо длине контейнера. Например, для 65 процесСа прессования с использованием активного трения нагрев прилегающих к...

Номер патента: 892464

Опубликовано: 23.12.1981

Авторы: Бережной, Борисенко, Гудзенко, Чайковский

МПК: G09B 23/28

Метки: гастродуоденита, моделирования, хронического

...кроликов не отличается по гистологическому строению от нормальной сли зистой. Уже после второго цикла втираний в слизистой оболочке желудка идвенадцатиперстной кишке отмечаютсядистрофические изменения некоторойчасти эпителиоцитов, проявляющиеся впомутнении их цитоплазмы, нечеткостиграниц между ними, уплощении отдельных клеток, смещении их ядер к апикальному полюсу, В слизистой и подслизистой желудка определяются пери- .васкулярный отек и инфильтраты, включающие лимфоциты, плазматические клечки и макрофаги. Соединительнотканнаястрома ворсинок двенадцатиперстнойкишки отечна, в ней обнаруживаютсяполнокровные сосуды и лимфо-плазмоклеточно-гистиоцитарные инфильтраты.После третьего цикла втираний дистрофизические изменения отмечаются в...

Номер патента: 892077

Опубликовано: 23.12.1981

Авторы: Бережной, Бондаренко, Усенко

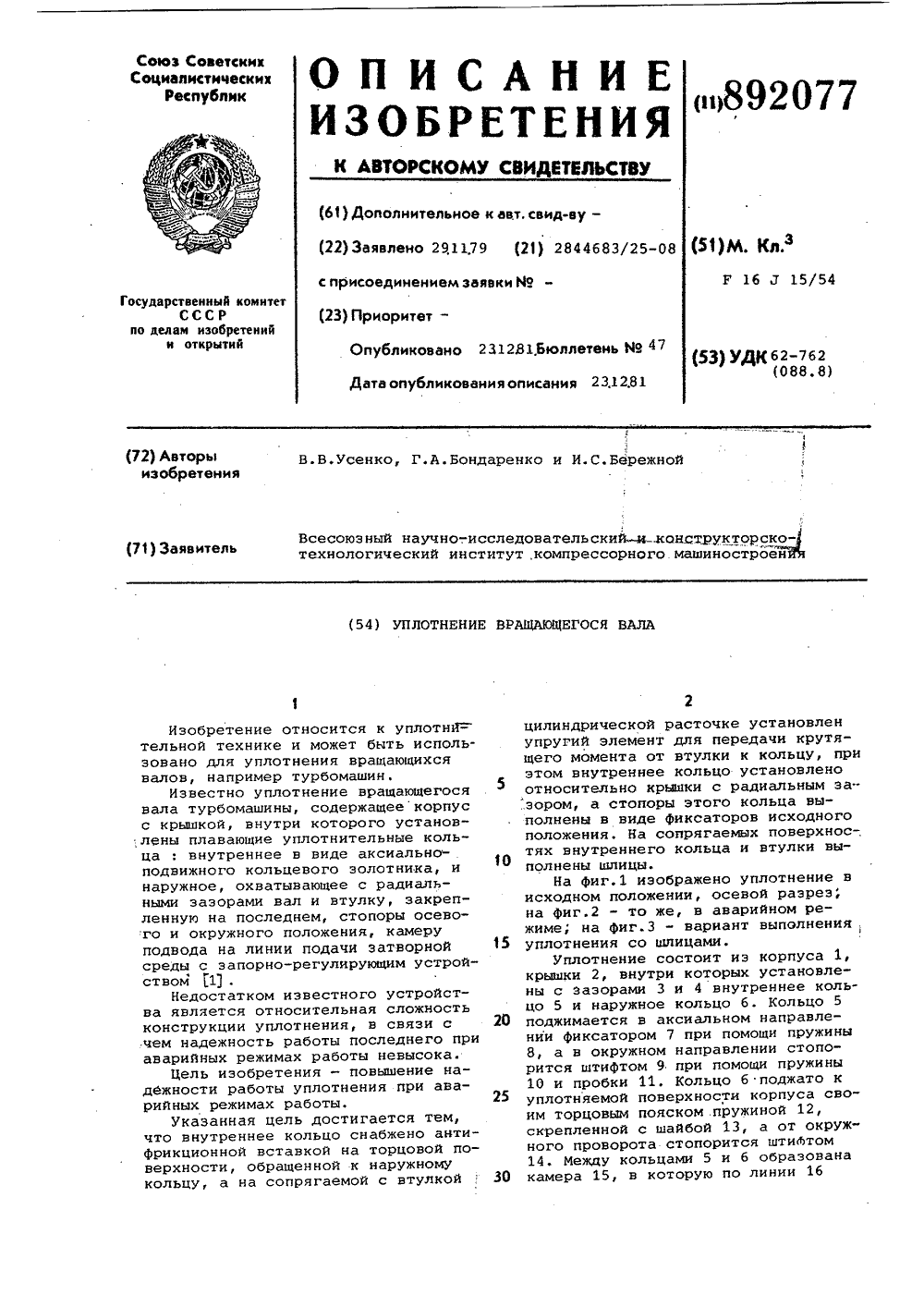

МПК: F16J 15/54

Метки: вала, вращающегося, уплотнение

...18, закрепленная на валу 19 гайкой 20, образует уплотнительный зазор 4 с кольцом 6 Кольцо 5 образует с крышкой 2 уплотнительный зазор 21.Для предотвращения утечки по сопряжению кольца 5 с втулкой 18 и для передачи крутящего момента от последней к кольцу 5, оно снабжено упругим элементом 22. Кольцо 5 снабжено также антифрикционной вставкой 23. В крышке 2 со стороны кольца 5 установлено эластичное кольцо 24. На сопрягаемых поверхностях кольца 5 и втулки 18 могут быть выполнены шлицы 25 и 26 для передачи момента от вала 19 к кольцу 5 в аварийном режиме работы.Уплотнение работает следующим образом.Затворная среда по линии 16 через устройство 17 подается в полость 15 под давлением, превышающим давление среды на торец внутреннего кольца 5....

Номер патента: 892022

Опубликовано: 23.12.1981

Авторы: Бережной, Гайворонский

МПК: F04B 47/06

Метки: бесштанговый, насос, пневмоприводной, скважинный

...клапан 11 в полость 27 конус- ного наконечника 13 над дифференциальным поршнем 2. Как только дифференциальный поршень 2 доходит до крайнего нижнего положения он нажимает на связанные с рычагом 16 переключающего устройства 15 диски 8, соответственно открыв клапан выпуска газа с запорным элементом 6 и закрыв клапан подачи с запорным элементом 5, при этом полость 23 корпуса 1 соединяется с полостью 25 затрубного пространства, где давление равно атмосферному (без учета веса столба газа) . Давление в полости 23 корпуса 1 падает до атмосферного, при этом клапан подачи с запорным элементом 5 удерживается в закрытом положении за счет натяжения пружины 17 и перепада давления между полостями 24 и 23.Под действием забойного давления...

Номер патента: 891864

Опубликовано: 23.12.1981

Авторы: Ажажа, Бережной, Глубочанский, Кутьков

МПК: E02F 9/10

Метки: опорно-поворотное

...накладками (на чертеже не показаны), при этом захваты удерживаются на роликовом круге 5 своими заплечиками 9 и 10 и с зазором охватывают головки рельсов нижнего и верхнего рельсовых кругов 1 и 3. Ролики 8 посажены на осях с зазором, превышающим неплоскость рельсовых кругов 1 и 3. Скобы 6 и 7 соединены между собой при помощи связей, например болтов 11.Опорно-поворотное устройство работает в двух режимах. Поворотная платформа уравновешена, опрокидывающий момент отсутствует и к поворотной платформе прило891864 Формула изобретения СоставительТехред Л. БойТираж 696Государственногоелам изобретений исква, Ж - 35, РаушПатент, г. Ужгоро И. Синицкас едактор Н. Гунькоаказ 11 67/43ВНИИ Корректор Г. РПодписноеСССРй тник омитета открыт кая...

Номер патента: 888080

Опубликовано: 07.12.1981

Авторы: Бережной, Богданов, Капитанец, Стоянов, Ягремцев

МПК: G05D 1/02

Метки: агрегата, движением, испытаниях, полигонных, самоходного

...усилителей управпения скоростью 12, поворотов "право" и "лево" 13.и 14 и включенияпрограммы 15. Каждый из селективныхусилителей 12 - 15 настроен на частоту сигнала соответствующего командного генератора и выделяет этотсигнал,Выходные сигналы селективных усилителей 12 -14 через соответствую фщие исполнительные механизмы 16 - 18агрегата упарвляют последним по желанию оператора.Режим автоматического управленияхарактеризуется следующим,13После дистанционного вывода оператором агрегата в одно из мест полигона, ограниченного кабелем 9,оператор с помощью пульта дистанционного управления 1 включает командный генератор программы 5, который производит модуляцию сигнала задающего генератора 6. Сигнал генератора 5 уже известным способом...

Номер патента: 880543

Опубликовано: 15.11.1981

Авторы: Бережной, Журавлев, Мороз, Пасхалов

МПК: B21C 23/20

Метки: обратного, прессования

...конце изделия,Прессование данным способом позволяет увеличить скорость истечения 15 металла заготовки и улучшить качество изделия. Последующее прессование ведут сперемещением пуансона 3 и заготовки2 в неподвижном контейнере 1 в томже направлении, что и при распрессовке, со скоростью, плавно повышающейся к концу стационарной стадииистечения,. соответствующему прессостатку заготовки по длине, равной0,15-0,2 его диаметра. (кривыед,и о,фиг. 2)В этот момент скорость перемещения заготовки составляет 0,5 О,б скорости прессования, после чего ее плавно снижают до величины0,1 - 0,2 скорости прессования.Смещение заготовки 2 в направлении.противоположном истечению металла вуказанном режиме, вызывает на контакте заготовки 2 с контейнером 1силы...

Номер патента: 878396

Опубликовано: 07.11.1981

Авторы: Бережной, Ковалев, Колтунов

МПК: B21F 3/00

Метки: лотков, пружинных

...навивку отожженной проволоки на оправку круглого сечения (на чертеже не показаны) с получением пру жинной заготовки 1; калибровку этой за878386 Г готовки на оправке 2 круглого сечения более точного размера, При калибровке концы пружинной заготовки 1 защемляют наоправке 2 при помощи зажимов 3, заготовка при этом плотно прилегает к оправке 2.В фиксированном положении на оправке 2заготовку 1 отжигают вместе с этой оправкой. После отжига заготовку 1 подвергаюточисткеобрезке в размер и пайке погружением в расплав При пайке витки заготовки 101 соединяются между собой тонкими перемычками. После этой операции сна приобретает форму цельной трубчатой детали 4,Деталь 4 подвергают формированию задва перехода. 15При 1 переходе в нее вводят оправку...
