Формирователь импульсов

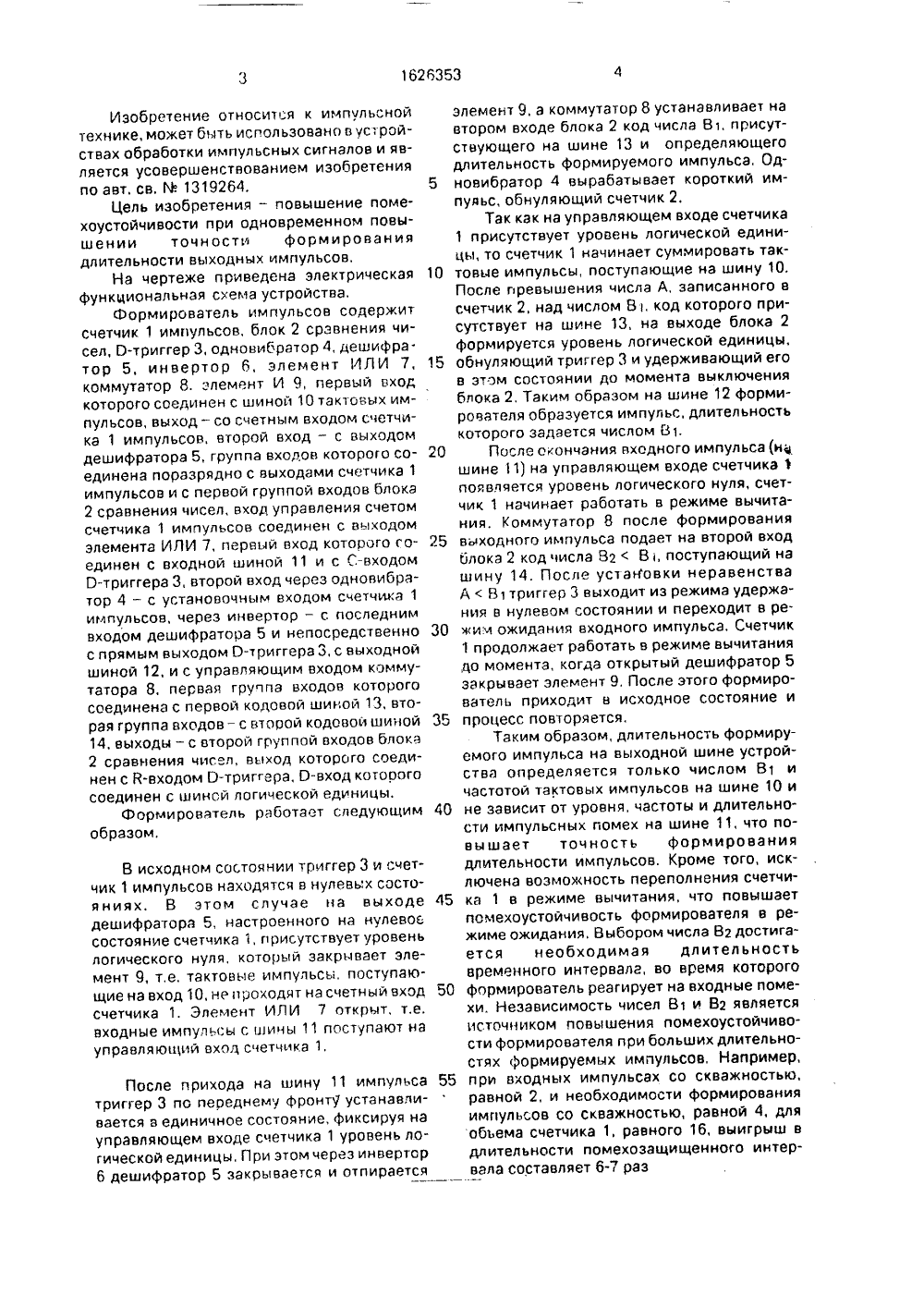

(я)5 Н 03 К 5/153 ОПИСАНИЕ ИЗОБРЕТЕНК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ тельство СССРК 5/153, 03.01.8 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ (57) Изобретение относится к устройствам автоматики и вычислительной техники. Цель изобретения - повышение помехоустойчивости при одновременном повышении точности формирования длительности выходных импульсов - достигается введением коммутатора 8, инвертора 6, элемента ИЛИ 7, элемент И 9. В устройстве имеются счетчик 1 импульсов, блок 2 сравнения чисел, одновибратор 4, 0-1 риггер 3, шина 10 тактовых импульсов, входная шина 11, выходная шина 12. 1 ил.Изобретение относится к импульсной технике, может быть использовано в устройствах обработки импульсных сигналов и является усовершенствованием изобретения по авт. св. М 1319264.Цель изобретения - повышение помехоустойчивости при одновременном повышении точности формирования длительности выходных импульсов,На чертеже приведена электрическая функциональная схема устройства.Формирователь импульсов содержит счетчик 1 импульсое, блок 2 сравнения чисел, О-триггер 3, одновибратор 4, дешифра. тор 5, инвертор 6, элемент ИЛИ 7, коммутатор 8. элемент И 9, первый вход которого соединен с шиной 10 тактовых импульсов, выход - со счетным входом счетчика 1 импульсов, второй вход - с выходом дешифратора 5, группа входов которого соединена поразрядно с выходами счетчика 1 импульсов и с первой группой входов блока 2 сравнения чисел, вход управления счетом счетчика 1 импульсов соединен с выходом элемента ИЛИ 7, первый вход которого гоединен с входной шиной 11 и с С-еходом Р-триггера 3, второй вход через одновибратор 4 - с установочным. входом счетчика 1 импульсов, через инвертор - с последним входом дешифратора 5 и непосредственно с прямым выходом 0-триггера 3, с выходной шиной 12, и с управляющим входом коммутатора 8, первая группа входов которого соединена с первой кодовой шиной 13, вторая группа входов - с второй кодсеои шиной 14, выходы - с второй группой входов блока 2 сравнения чисел, выход которого соединен с В-входом О-триггера, О-вход котооого соединен с шиной логицеской единицы.Формирователь работает следующим образом,В исходном состоянии триггер 3 и счетчик 1 импульсов находятся е нулевых состояниях. В этом случае на выходе дешифратора 5, настроенного на нулевое состояние счетчика 1, присутствует уровень логического нуля, который закрывает элемент 9, т,е, тактовые импульсы, поступающие на вход 10, не проходят на счетный вход счетчика 1. Элемент ИЛИ 7 открыт, т.е. входные импульсы с шины 11 поступают на управляющий вход счетчика 1,После прихода на шину 11 импульса триггер 3 по переднему фронту устанавливается е единичное состояние, фиксируя на управляющем входе счетчика 1 уровень логической единицы, При этом через инвертор 6 дешифратор 5 закрывается и отпирается 5 10 15 20 25 30 35 40 элемент 9, а коммутатор 8 устанавливает на втором входе блока 2 код числа В. присутствующего на шине 13 и определяющего длительность формируемого импульса, Одноеибратор 4 вырабатывает короткий импудьс, обнуляющий счетчик 2,Так как на управляющем входе счетчика 1 присутствует уровень логической единицы, то счетчик 1 начинает суммировать тактовые импульсы, поступающие на шину 10, После превышения числа А, записанного в счетчик 2, над числом В , код которого присутствует на шине 13, на выходе блока 2 формируется уровень логической единицы, обнуляющий триггер 3 и удерживающий его в этом состоянии до момента выключения блока 2, Таким образом на шине 12 формирователя образуется импульс, длительность которого задается числом 81.После скончания вхсдного импульса (и шине 11) на управляющем входе счетчикапоявляется уровень логического нуля, счетчик 1 начинает работать в режиме вычитания. Коммутатор 8 после формирования выходного импульса подает на второй вход блока 2 код числа 82В , поступающий на шину 14. После установки неравенства А81 триггер 3 выходит из режима удержания е нулевом состоянии и переходит в режим ожидания входного импульса. Счетчик 1 продолжает работать е режиме вычитания до момента, когда открытый дешифратор 5 закрывает элемент 9, После этого формирователь приходит в исходное состояние и процесс повторяется.Таким образом, длительность формируемого импульса на выходной шине устройства определяется только числом 81 и частотой тактовых импульсов на шине 10 и не зависит от уровня, частоты и длительности импульсных помех на шине 11, что повышает точность формирования длительности импульсов. Кроме того, исключена возможность переполнения счетчика 1 в режиме вычитания, что повышает помехоустойчивость формирователя в режиме ожидания, Выбором числа 82 достигается необходимая длительность временного интервала, во время которого формирователь реагирует на входные помехи. Независимость чисел 81 и В 2 является источником повышения помехоустойчивости формирователя при больших длительностях формируемых импульсов, Например, при входных импульсах со скважностью, равной 2, и необходимости формирования импульсов со скважностью, равной 4, для обьема счетчика 1, равного 16, выигрыш е длительности помехозащищенного интервала составляет 6-7 раз1626353 Составитель Т.СоколоваТехред М.Моргентал Корректор Н,Ревская Редактор А.Мотыль Заказ 284 Тираж 460 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 Формула изобретения Формирователь импульсов по авт. св. М 1319264, о тл и ч а ю щ и й с я тем, что, с целью повышения помехоустойчивости при одновременном повышении точности формирования длительности выходных импульсов, в него введены коммутатор, дешифратор, инвертор, элемент ИЛИ, элемент И, первый вход которого соединен с шиной тактовых импульсов, выход - со счетным входом счетчика импульсов, второй вход - с выходом дешифратора, группа входов которого соединена с соответствующими выходами счетчика импульсов, вход управления счетом которого соединен с выходом элемента ИЛИ, первый вход которого соединен с входной 5 шиной, второй вход через инвертор - с последним входом дешифратора и непосредственно с выходной шиной и с управляющим входом коммутатора, первая группа входов которого соединена с первой кодовой шиной, 10 вторая группа входов - с второй кодовой шиной, выходы - с соответствующими входами второй группы входов блока сравнения чисел,
