Байдаков

Номер патента: 1042713

Опубликовано: 23.09.1983

Авторы: Байдаков, Бакало, Кеменов, Пак, Солдатов, Шарова

МПК: A01K 7/02

Метки: автопоилка, групповая

...установлен воздуховыпускной клапан,Кроме того, на днище запорногоколпака установлена кольцевая уплотнительная прокладка, под которойв днище выполнены отверстия,На чертеже изображена схема групповой автопоилки, разрез,Датопоилка состоит. из накопительного резервуара 1, с углублением2 в котором установлено доэирующее)55устройство, соединенное с помощьюоголовка 3 и трубы 4 с корытом 5,Дозирующее устройство выполнено ввиде цилиндрического запорного кол 713 2пака 6, имеющего верхнюю 7 и нижнюю8 секции , закрепленного соосно оголовку на верхнем конце направляющейтрубки 9 и снабженного уравнитель"ным клапаном 10, который связан снажимной площадкой 11 с помощью соединенных между собой пневмотрубки12 и пневмокамеры 13 с жиклерным отверстием 14....

Номер патента: 405443

Опубликовано: 07.01.1983

Авторы: Байдаков, Кондратюк

МПК: G01J 1/04

Метки: автоматический, рефрактометр

...и 8. При этом фототокиэлементов равны и показания автоматического рефрактометра соответствуютисходной концентрации15 При изменении концентрации на выходе мостовой схемы появляется сигналдебаланса, в соответствии с которымреверсивный двигатель 9 перемещаетс помощью кулачка 10 зеркала 4 до сов О мещения границы светотени со светочувствительной поверхностью рабочегофотоэлемента 5 и уравновешивания световых потоков, падающих на рабочийФотоэлемент 5 и компенсационный фото элемент 6.В случае оседания примесной фракции на рабочей поверхности призмы образуется дополнительная паразитнаяграница светотени, вызывающая изменение освещенностей светлой и темной405443 Редактор Е.Зубиетова Техред М. Костик Корректор Н.Король Пта СССтийнаб.,2/3 Ти ВНИИПИ...

Номер патента: 397067

Опубликовано: 07.01.1983

Авторы: Байдаков, Глыбин

МПК: G01N 21/45

Метки: показателя, преломления

...делам изобретений и открытий113035, Москва, 3-35, Раушская наб., д.4/ Филиал ППП "Патент", г.ужгород, ул.Проектная, 4 лу меньше предельного - затемненнаязона. Поэтому при недостаточном смывании призмы автоматического рефрактометра исследуемым раствором илиосаждении на призме пузырьков газаосвещенность участков темной зоны врабочем диапазоне, соответствующаяизменению предельного угла полноговнутреннего отражения исследуемыйрастворов, увеличивается на величинуьЕ , а при осаждении твердых частицосвещенность светлой зоны уменьшается на величину ЬЕ. В этом случаепроисходит нарушение равенства световых потоков, падающих на рабочий и, компенсапионньй фотоприемники, т.е.ф,В зависимости от того, осаждаютсяна призме твердые частицы или...

Номер патента: 987487

Опубликовано: 07.01.1983

Авторы: Ананичев, Байдаков, Бальмаков, Блинов

МПК: G01N 25/16

Метки: коэффициента, объемного, расширения, термического

...свободного объема прямойтрубки, оставляемого при заполнениисосуда материалом.На чертеже изображено устройство 45для определения коэффициента объемного термического расширения, общийвид.Устройство содержит весы 1, накоромысле 2 которых с помощью держателя 3 закреплен под углом с(,=2565 к коромыслу сосуд 4, выполненныйв виде прямой трубки, заполненныйисследуемым материалом 5, сосуд сматериалом помещен в нагревательное 55устройство 6, Для демпфирования весов и сохранения их чувствительности на стрелке 7 весов установленпротивовес 8, контроль чувствительности определяется с помощью шкалы 609 весов,Устройство работает следующим образом,После закрепления сосуда 4 с материалом 5 на коромысле 2 весов 65 под углом 25-65 О к коромыслу и...

Номер патента: 955310

Опубликовано: 30.08.1982

Авторы: Байдаков, Сухоруков

МПК: H02G 1/12

Метки: жил, изоляции, монтажных, проводов, резки, скручивания, снятия

...о делам изобретенийМосква, Ж - 35, Рау ПП Патент, г. Ужго Алекас ндроваКорректор ЛПодписноетета СССРкрытийнаб., д. 4/5л. Проектная,едактор И.Михееваа к аз 6460/66ВНИ окшан коми и от шская род, у 13035,илиал П зПоставленная цель достигается тем, что узел скрутки выполнен в виде трубки, изогнутой по спирали.На чертеже изображено устройство, общий вид.Устройство содержит направляющую втулку 1 для провода 2, ножи 3 для обжига изоляции, жестко закрепленные на коромыслах 4 и через подпружиненное коромысло 5 с вращающимся роликом 6, взаимодействующие с кулачком 7, который установлен на программном валу 8, узел скрутки в виде трубки 9 изогнут по спирали, расположенной на пути движения провода от ножей 3 к механизму протягивания и отрезки,...

Номер патента: 924914

Опубликовано: 30.04.1982

Авторы: Байдаков, Бычков, Зыков, Кузнецов, Тимофеев, Уханов

МПК: H04N 5/14

Метки: автоматической, видеосигнала, компенсации, неравномерности, фона

...регистров 19 и 20 минимального и максимального отсчетов, Зтот отсчет подается с выходов регистров 19 и 20, минимального и максимального отсчетов на вторые входы четвертого и пятого блоков 16, 17 сравнения соответственно. Четвертый и пятый блоки 16, 17 сравнения сравнивают отсчеты корректирующего сигнала для текущих опорных точек развертываемой области с отсчетом,корректирующего сигнала для начальной опорной точки.На выходе четвертого блока 16 сравнения формируется разрешающий сигнал только в том случае, если отсчет корректирующего сигнала для текущей опорной точки не превышает отсчета корректирующего сигнала для начальной опорной точки. Разрешающий сигнап с выхода четвертого блока 1 6 сравнения подается на вход первого...

Номер патента: 889285

Опубликовано: 15.12.1981

Авторы: Байдаков, Еременко, Ивашин, Филонов

МПК: B23B 25/06

Метки: деформирования, пластического, поверхностного, процессом

...определяют скорость вращения инструмента 6 и (роликов 1), соответствующую требуемому значению радиальной силы, скорости поступательного перемещения детали 2, условиям подачи и составу смазки и т.п. После чего устанавливают передаточное отношение 1 зпр с помощью дисков 8 и 9, обеспечивающее при передаточном отношении 1 ,ь шестерен 10 - 13, вращение статора 14 со скоростью Фс в одном чаправлении со скоростью Юр ротора 7 и с одинаковой частотой, т.е. Щ, = ц)р =- 0,Ь .При сохранении этого условия электрический сигнал не вырабатывается. При изменении скорости вращения Фр, вызванного изменением скорости проскальзывания в зоне контакта инструмента с обрабатываемой поверхностью, обусловленного изменением шероховатости, размера детали,...

Номер патента: 858689

Опубликовано: 30.08.1981

Авторы: Байдаков, Бакало, Сапожников, Солдатов, Шарова

МПК: A01K 7/02

Метки: автопоилка, групповая

...с накимней площадкой 10. Пробка17 на запорном колпаке 6 служит дляудобства регулирования порции воды,Устройство работает следующим образом.В исходном состоянии корыто 5,труба 4 и запорный колпак 6 без воды, анажимная площадка 10 поднята вверхотносительно ее опоры. Животные (овцы) своим весом опускают площадку 10,тем самым закрывая ебросной клапан16 и создавая за счет пневмокамеры12 давление в трубке 11, что приводит к открытию уравнительного клапана 14. Вода под давлением столба врезервуаре 1 заполняет секцию 7 запорного колпака 6, от чего последнийвсплывает. Вода проходит через оголовок 3 и создает на расстоянии отверхне 9 кромки, примерно равном поло"вине диаметра оголовка 3, максималь-ное разряжение, равное примерно0,75 высоты...

Номер патента: 817560

Опубликовано: 30.03.1981

Авторы: Ананичев, Байдаков, Бальмаков, Блинов

МПК: G01N 25/16

Метки: pac-ширения, коэффи-циента, объемного, термического

...в направлении свободногообъема отростка Г-образной трубки,оставляемого при заполнении сосудаматериалом, Для демпфирования весови сохранения чувствительности настрелке последних устанавливаетсяпротивовес.На чертеже изображено предлагаемое устройство, общий вид.Устройство содержит весыкоромысле 2 которых с помощтеля 3 закреплен сосуд 4,ный в виде Г-образной трубкнвнный исслвдуежм материалВНИИПИ Заказ 1321/ Тираж 907 Подписно суд с материалом помещен в нагревательное устройство 6. Для демпфирования весов и сохранения их чувствительности на стрелке весов 7 уста,цовлен противовес 8, контроль чувствительности определяется с помощью шкалы весов 9.Устройство работает следующим образом.После закрепления сосуда 4 с материалом 5 на коромысле 2...

Номер патента: 781775

Опубликовано: 23.11.1980

Авторы: Байдаков, Кеменов, Пак, Сапожников, Солдатов, Шарова

МПК: G05D 9/02

Метки: жидкости, регулятор, резервуаре, уровня

...до тех пор; пока не будет израсходован объеМ вОдЫВ Зоне регулирования.По мере расходования воды из резервуара 1 ее уровень понижается 1 О и одновременно опускается конецгибкой трубки 12 с поплавком 13.При этом-конец гибкой трубки 12 погружен под воду на небольшур глубину, в результате чего нет сообщения с атмо сферой.К моменту достижения заданного нижнего уровня воды в резервуаре 1 гибкий ограничитель 14 натягивается под действием массы койца трубки 12 и поплавка 13, а затем конец трубки 12 вместе с поплавком 13 отрывается от йоверхности воды и повисаетв воздухе по причине ограниченности длины гибкого ограничителя 14.Начинается сообщение полости регулйрующей емкости б с атмосферой через гибкую трубку 12. Одновременно включается...

Номер патента: 726674

Опубликовано: 05.04.1980

Авторы: Байдаков, Бычков, Зыков, Литвак, Тимофеев, Филаретов, Шмулевич

МПК: H04N 5/34

Метки: автоматической, луча, регулировки, считывания, трубки, электронно-лучевой

...напервый. вход триггера 8, На второй входтриггера 8 подается импульс запуска ссинхронизатора 17 блока 12, который устанавлимет на выходе триггера 8 исходный уровень логической единицы, При многократном считывании каждое считываниечастично стирает потенциальный рельефот эталонпого сигнала с мишени электроннолучевой трубки 1. Поскольку выходнойсигнал зависит от глубины считываемогопотенциального рельефа, то при многократном считымнии видеосигнал от эталонного сигнала уменьшается при увеличениичисла считывания, причем скорость этогоуменьшения пропорциональна величине тока луча считывания, В момент времени,когда спадающий при. многократном считывании эталонный сигнал на выходе видеоусилителя 2 станет равным по амплитудеэффективному...

Номер патента: 720805

Опубликовано: 05.03.1980

Авторы: Байдаков, Зыков, Ромашов, Тимофеев

МПК: H04N 5/34

Метки: автоматической, луча, лучевой, трубки, фокусировки, электронно

...следующим образом.Видеосигнал с выхода ЭЛТ 1 усиливается видеоусилителем 2 и с выхода последнего поступает йа блок привязки 3, где осу-ществляется привязка уровня постояннойсоставляющей видеосигнала. С выхода блока 3 привязки видеосигнал поступает на вход ограничителя 4 снизу. Порог ограничения выбирается пропорциональным эфто фективному значению шумов в видеосигнале: Ограниченный снизу видеосигнал поступает на вход"ограйичителя 5 сверху, который преобразует видеосигнал в бинарноквантованный. Интегратор 6 вычисляет7028054энергию поступающего на его вход бинарно- формула изобретенияквантованного сигнала и формирует на вы. ходе сигнал качества фокусировки, кото- Устройство для автоматической фокусирый йринимает-минимальное- змачение при...

Номер патента: 715089

Опубликовано: 15.02.1980

Авторы: Андрианов, Байдаков

МПК: A62B 27/00

Метки: воздействия, лицевых, механического, общего, противогаза, частей

...общего механического воздействия лицевых частей на голову человека,Устройство содержит основание 1, разрезанный муляж головы, часть 2 которого закреплена на оси 4, имеющей подшипники 5, которые установлены на опоры 6 с возможностью вращения в них, а часть муля715089 Формула изобретения Составитель Т. МТекред К. ШуфричТираж 453Государственного колам изобретений иква, Ж - 35, РаушскПатент, г. Ужгород Редактор М. Харитонова Заказ 9395/3 КорректорПодписноемитета СССРоткрытийая наб., д. 4/5ул. Проектная,. Макаре ЦНИИПИпо д 13035, Мо иал ПППФ жа 3 закреплена на горизонтальном механизме 7 передвижения.К опорам 6 крепятся чувствительные элементы, выполненные в виде пластинчатых пружин 8, связанных с силоизмерительными механизмами 9.Пружины 8...

Номер патента: 620916

Опубликовано: 25.08.1978

Авторы: Байдаков, Кутьин

МПК: G01R 31/06

Метки: групп, обмоток, соединений, трансформаторов

...являетсяневозможность получения непосредственногоотсчета номера группы соединения. чертеже дана принципиальная элек- ая схема предлагаемого устройства.содержит контролируемый трансфор, источник 2 постоянного тока с дву"гемя выходами Б,2 и 11, пусковую кипку 3, , индикатор 4 знаков отклонения, резистор 5,однополюсный трехпозиционный переключатель 6, индикаторные лампы 7, токоограничивающие резисторы 8, трехполюсный семипозиционный переключатель 9 и однополюсный трехпозиционный переключатель 10,Устройство работает следующим образом.Для подачи импульса от источника 2 постоянного тока на обмотки высокого напря жения испытываемого трансформатора 1 нажимают кнопку 3, при этом переключатель 6 должен находиться в крайне левом положении,...

Номер патента: 612422

Опубликовано: 25.06.1978

Авторы: Байдаков, Зыков, Соколов, Тимофеев

МПК: H04N 5/34

Метки: автоматической, запоминающей, луча, телевизионной, трубки, фокусировки, электронного

...аналого-цифрового преобразователя 12, второй выход которого подключен к первому входу блока 5сравнения, второй вход которого подключенк выходу регистра 13, а выход блока 5сравнения соединен с входом триггера 8, выходы которого соединены с управляющимивходами реверсивного счетчика 9, выход ко 40торого через цифро-аналоговый преобразователь 10 подключен к входу источника 6,при этом третий управляющий вход реверсивного счетчика 9 соединен с пятым выхдом блока управления 4,5Устройство работает следующим образом.Вндеосигнал с выхода блока 2 усилива,ется видеоусилителем 1, с выхода которогойоступает на вход фильтра 7. фильтр 7Ясогласован с сигналом соответствующимнаилучшей фокусировке, поэтому отклик наего выходе при наилучшей фокусировке...

Номер патента: 553563

Опубликовано: 05.04.1977

Авторы: Байдаков, Бешнов, Иванов, Пряхин

МПК: G01W 1/11

Метки: тензиометр

...почвы, и может бытьиспользовано в сельском хозяйстве, мелиорации игидрометеорологической службе, ЬИзвестно предназначенное для измерения и ре,гулирования влажности почвы устройство -тензиометр, представляющее собой заполненную водойтрубку, нижний конец которой имеет мелкопорис.тый блок, а к верхнему подсоединяется прибор, 10измеряющий величину разрежения в трубке.При помещении пористого элемента тензиометра всухую почву в трубке, в результате отсоса из нееводы, образуется разрежение. Этот процесс про.должается до тех пор, пока Величина разрежения не 16уравновесит всасывающую силу почвы. При увлажнении почвы происходит обратный процесс.В устройстве. автоматического управления поли.вом применяются тенэиометры с алектроконтактны.ми...

Номер патента: 551555

Опубликовано: 25.03.1977

Авторы: Байдаков, Князев, Сосницкая, Шестопалов

МПК: G01N 27/86

Метки: блок, накладных, преобразователей, токовихревых

...магнитопроводы1, 2, 3, 4. На каждой паре магнитопроводов, например на 1-2 и 3-4, закрепленыобмотки возбуждения 5 и 6 соответственно,так, чтобы между магнитопроводами былиобразованы зазоры 7 и 8. В нижней частизазоров 7 и 8 на направлякнпих 9 и 10 закрепляются измерительные обмотки 11 и 12,так чтобы они были размещены в "нулевых"зонах между полюсами магнитопроводов.Для проверки правильности их расположения в обмотки 5 и 6 подают переменныйток и измеряют ЭДС в обмотках 11 и 12.5 1 7 2 Равенство нулю ЭДС в этих обмотках свидетельствует о правильном расположении последних. Обмотки 11 и 12 закрепляются неподвижно относительно магнитопроводов с помощью направляющих 9 и 10 или лю быми другими средствами.Посредством накладок 13 и 14...

Номер патента: 548823

Опубликовано: 28.02.1977

Авторы: Байдаков, Бешнов, Иванов, Пряхин

МПК: G01W 1/14

Метки: дождевальных, дождемер, систем

...показан предлагаемый дожде(ер. Устройство состоит из бачка 1, фильтра 2, регулируемой диафрагмы 3, поплавка 4, рычажного устройства 5, связанного с корпусом бачка шарниром, переключателя 6, мпкрометрического винта 7 и мерной линейки 8.Дождемер работает следующим образом.Вода в виде искусственного дождя или естесгенных осадков попадает черсз открытый верх бачка 1 и скапливается в нем. По мере наполнения бачка водой поплавок 4 начинает всплывать, увлекая за сооой рычаг 5, который в свою очередь достигает некоторого положения и выключает переключатель 6. Таким образом, устройство отключает систему полива по достижении задаштого уровня воды в бачке. Заданный уровень соответствует определенной норме полива на орошаемом участке и...

Номер патента: 527653

Опубликовано: 05.09.1976

Авторы: Байдаков, Шестопалов

МПК: G01N 27/86

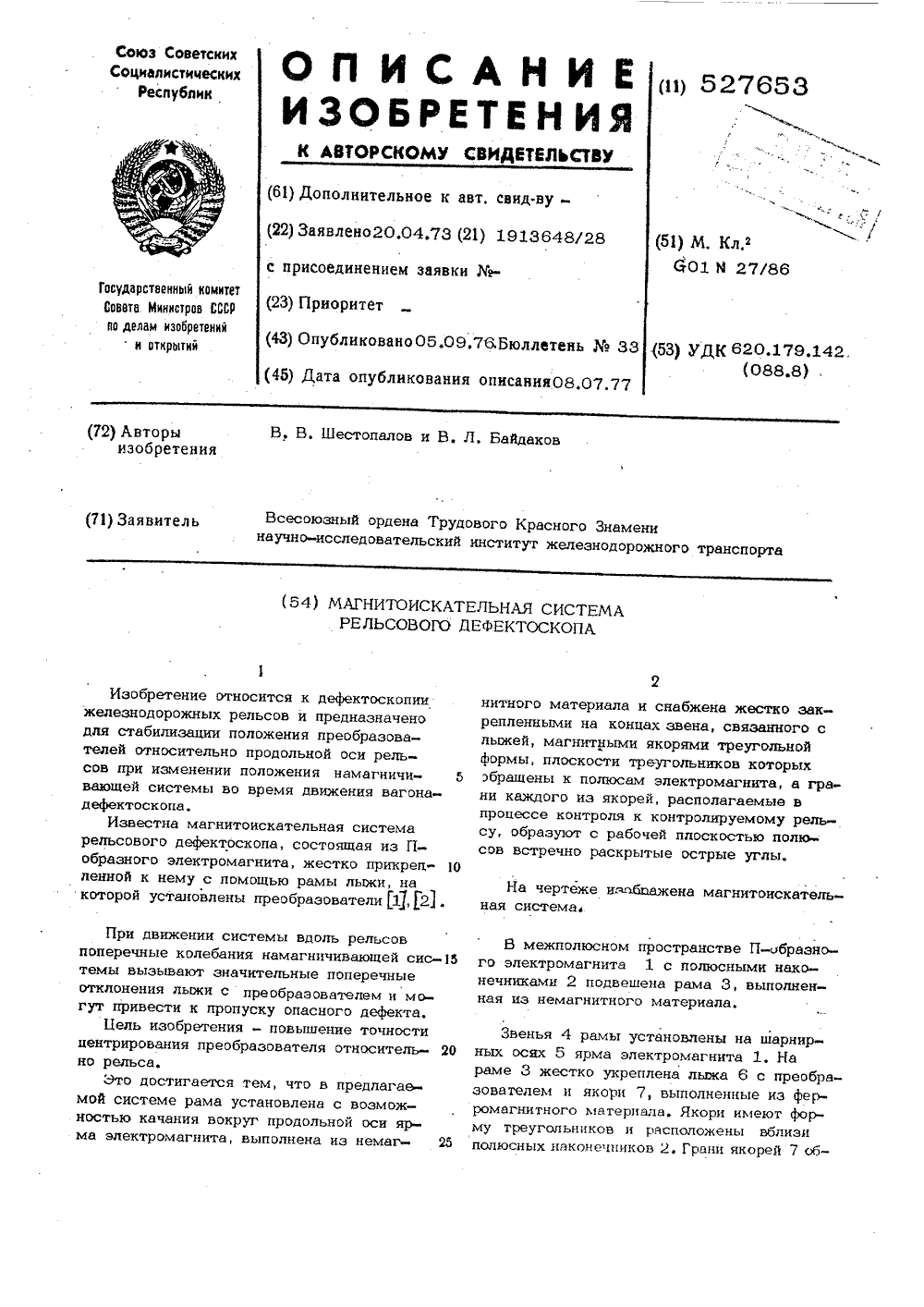

Метки: дефектоскопа, магнитоискательная, рельсового

...пространстве П- го электромагнита 1 с полюсными нечниками 2 подвешена рама 3, вы ная из немагнитного материала. Звенья 4 рамы установлены на шных осах 5 ярма электромагнита 1.раме 3 жестко укреплена лыжа 6 сзователем и якори 7 выполненныеромагнитного материала, Якори имеюму треугольников и расположены вополюсных наконечников 2. Грани якорера ены в процессе контроля.к рельсу 8 так,что образуют встречно раскрытые сстрыеуглы еМагнитоискательная система работаетследующим образом,.5В процессе контроля часть рельса, раоположенная в межполюсном пространствеэлектромагнита, намагничивается, и преобразователь измеряет величину поля рассея 1ния. При движении вдоль рельса, когда намагничивающая система отклоняется от про,дольной оси рельса,...

Номер патента: 518406

Опубликовано: 25.06.1976

Авторы: Байдаков, Князев, Шестопалов

МПК: B61K 9/08

Метки: дефектоскопирования, рельсов, скоростного

...припомощи устройства 7 со скоростью движе-.ния вагона-дефектоскопа, измеряемой тахо.генератором 8 на оси колесной пары 9,Пе-,ред началом движения на магнитной ленте 6 пр помощи генератора 10 записывают сигнал, фиксирующий начало контролируемого участка отметчиком 11, установленным на пути. После окончания текушего заезда"с помощью блоков считывания 12-13 считывают сигналы с магнитных лент 6 и 14. Перед началом считывания совмещают по времени сигналы-отметки начала контролируемого участка текущего и предыдущего заездов при помощи синхронизатора 1 5. Электрические сигналы с обоих считывающих блоков 12 и 13 подают наблоки воспроизведения самописца 1 6, которыеобеспечивают запись сигналов на смежныхдорожках бумажной. ленты 17....

Номер патента: 479581

Опубликовано: 05.08.1975

Авторы: Байдаков, Миронов, Некрасов, Рувинский, Челноков

МПК: B23K 9/16

Метки: газов, защитных, сварки, среде

...блоков 26 и 27 с кронштейном 9, а на наружной цилинд рической поверхности установлена вилка 28 сподшипниками 29, 30. Они перемещаются по цилиндрической направляющей 31. На панели управления 32 (см. фиг, 1) смонтирована наладочная и пусковая аппаратура.Устройство работает следующим образом.Листовые заготовки 19 крепятся в приспособлении 2. Сварочная головка 13 подводится к свариваемым заготовкам. Это производится перемещением вручную кронштейна 9 по штанге 15, Для облегчения этого перемещения вес кронштейна 9 с установленными на нем узлами уравновешивается пружиной сжатия 20. Регулировка усилия сжатия производится винтом 23 и гайкой 21. Сила веса кронштейна 9 преобразовывается посредством тросика 25, блоков 26 и 27 во вращательное...

Номер патента: 466891

Опубликовано: 15.04.1975

Авторы: Байдаков, Горчаков, Дворкина, Розенберг

МПК: A62B 27/00

Метки: давления, лицевых, общего, противогаза, частей

...оценки измерения общего давления независимо от размеров головы и типа лицевой части в предлагаемом устройстве муляж выполнен под углом наклона направления подбородокмакушка к горизонту в 13 - 17 и разъемом,проходящим через наивысшую точку, а егоповерхность должна удовлетворять уравнениюпрямой ортогональноп регрессии горизонталь 5 ного и вертикального обхватов головы человека.На чертеже изображено предлагаемое устройство для измерения общего давления лице.вых частей противогаза,10 Оно содержит основание 1 с раздвижныммуляжом головы, одна из разъемных частей 2которого укреплена на динамометрическомпружинном элементе 3 и связана с силоизмерительным механизмом 4, а другая часть 55 муляжа установлена на механизме 6 передвижения. Угол наклона...

Номер патента: 421728

Опубликовано: 30.03.1974

Авторы: Байдаков, Всесоюзный, Успенский

МПК: E01B 35/00

Метки: вагонадефектоскопа, искательная, магнитного

...содержит намагничивающее устройство, вьшолнснное из ярма 1, соединяющего два полюса 2, на которые надеты катушки 3, искатель 4, датчики определения положения искателя 4 по отношению к продольной оси рельса 5 и исполнительное устройство б для центрирования искателя 4 по отношению к продольной оси рельса 5. Датчики определения положения искателя выполнены в виде двух элементов Холла 7 и 8. Элементы Холла помещены в зазоре между головкой рельса 5 и полюсом электромагнита намагничивающего устройства. Эти элементы закреплены на полюсе 2 электромагнита и соединены по мостовой схеме.Для питания элементов Холла используется источник питания переменного тока.При смещении рельса 5 относительно элементов Холла 7 и 8 магнитный поток, созданный...

Номер патента: 403803

Опубликовано: 01.01.1973

Авторы: Байдаков, Бромберг, Носенков, Плохоцкий, Успенский

МПК: E01B 35/12

Метки: 403803

...необходимость оснащения измерительного усгрой(сгва элекгронновычислительной машиной (ЭВМ) для обработки,сиггналов датчиков и ко(рректировки их нелинейности.Целью изобретения является обеспечение надежной работы путеизмерителя в :составе поезда, движущегося с высокой скоростью.Это достигается тем, что усгройсгво содержит два жестко соединенных между собой и расположенных над каждой рельсовой нитью электромагнита, под задними полюсами которых у 1 креплены по два датчика Холла, попарно соединенные:по модестовой схеме, При этом выходы мостовых схем подключены через усилитель к,сумматору, а к выходу сумматора через усилитель подсоединен регистратор.Для обеспечения необходимой точности и пределов измерения один из полюаных,наконечников...

Номер патента: 394423

Опубликовано: 01.01.1973

Авторы: Байдаков, Глыбин, Маринченко, Шевченко

МПК: C12G 1/02, C12P 7/06, G01N 33/14 ...

Метки: непрерывного, процессаброжения

...углекислого газа и построение калибровочной кривой проводят при одной и той же температуре.П р и м е р, Дрожжи помещают в дроькжегенератор спиртового производства, где происходит их размножение и поддерживается концентрация 5 - 18 г/л среды, Затем из 10 дрожжегенератора берут определенный объем среды с дрожьками и ььомеи 1 ают в емкостньш датчик, куда дооавллют оирсделеииыи объем эталонной питательной среды, в данном случае меласснал рассиропка концеит рациеи 20 "/о сухих веществ.Емкостный датчик выполнен в виде цилиндра, заполненного бродящей массой, внутри которого расположены электроды.Датчик соединен через электронный блок с 20 автоматическим многоточечным регистрирующим прибором. 11 результате жизнедеятельности дрожжей выделлетсл...

Номер патента: 359584

Опубликовано: 01.01.1972

Авторы: Байдаков, Сажнев, Сушков, Успенский

МПК: G01N 27/82

Метки: датчиков, индукционных, подвески

...повышения надежности дефектоскопии, предлагаемое устройство снабжено второй лыжей с закрегленным на ее конце индукционным датчиком, двумя рычагами, одними концами подвижно закрепленными на кронштейне, а другими концами жестко связанными с концами лыж, и двумя упорами, установленньпи посредством резьбовых соединений на рычагах.При этом между лыжей и головкой рельса обеспечивается некоторый зазор, а при реверсивном двикении дефектоскопа функционирует вторая лэ 1 ъа та 1 сже с зазором Относительно головки ре орами на рычагах,На фиг, 1 показано предлагаемое устройство, общий вид; на фиг. 2 - эскиз рычага с 5 лыжей.Устройство содержит кронштейн 1, два вращающихся относительно его рычага 2 с установленными на них упорами 3, две лыжи 4 с...

Номер патента: 341492

Опубликовано: 01.01.1972

Авторы: Байдаков, Ванюшин, Всесоюзный, Инструментов

МПК: A61M 5/30

Метки: безыгольный, инъектор, пневматический

...25 через обратный клапан 2 б подведен в полость рабочего цилиндра 2. Передняя часть цилиндра 2 содержит:втулку 27 с подпружиненным клапаном 28 и сопло 29, прикрепленное к цилиндру 2 при помощи гайки 5 30. Рабочий цилиндр 2 соединен с корпусом 1 и зафиксирован в необходимом положениями с помощью дозировочной разрезной втулки 31, на внутренней поверности которой выбраны кольцевые канавки, и фиксирующего кольца 10 32. Втулка 31 и рабочий цидиндр 2 имеют сопрягаюдиеся,кольцевые канавки и выступы, цричем шаг резьбы, равен одному,делению дозировочнй пдкалы ЗЗ, нанесенной на рабочем цилиндре 2. Дозировочная шкала позволяет 15 устанавливать;дозы от 0,1,до 1,5 мл с интервалом в 0,1 мл.Описанный безыголыный инъектор,работает...

Номер патента: 337860

Опубликовано: 01.01.1972

Авторы: Байдаков, Двойников, Жижина, Зеликман, Матюхина, Рогинска, Рувинский

МПК: H01M 10/28, H01M 2/10, H01M 4/04 ...

Метки: источника, токаесесоюзнагцд, формирования, химического, электродов

...формируемых электродов, а верхняя часть вспомогательных электродов выполнена гидрофобной,На фиг, 1 изображено предложенное устройство; на фиг, 2 - пинцетный зажим и гидрофобный,слой вспомогательного электрода.На изолированных друг от друга подставках 1 установлены ванны 2 с электролитом 8. На вспомогательных электродах 4 закреплены, пружинные контакты б, Форми 1 руемые электроды б подвешены х линцетным зажиФормируемые электроды б крелятся в пинцетных зажимах 7 таким образом, чтобы то рец токоотвода 14 упирался в упоры 15, затем штанга 8 устанавливается на на(правляющие колонки 12 и,посредством фиксатора 11 закрепляется на стойках блока 1 З. Однов 1 ременно формируемые электроды б опускаются 15 в ванны с электролитом. Во избежание...

Номер патента: 332132

Опубликовано: 01.01.1972

Авторы: Байдаков, Глыбин, Шевченко

МПК: C12G 1/02, C12P 7/06, G01N 33/14 ...

Метки: брожения, интенсивности

...тельная пластина 6. К верхней части устройства подведены два трубопровода, на которых установлены электрические клапаны 7 и 8.Первый из них соединен с бродильным резервуаром ниже уровня бродящей массы, а 20 второй - с углекислотным компрессором.Датчик давления 9 и его вторичный прибор1 О предназначены для измерения давления газа внутри трубы и внесения поправки на давление в показание вторичного прибора 5.25 Управление электрическими клапанами осу.ществляется командным прибором 11.Устройство работает следующим образом.Резервуар устройства предварительно освобождают от остатков бродящей массы пре- ЗО дыдущего анализа, Для этого по сигналу332132 оставитель Н, Селиверсто Техред Е. Борисова Редактор орректор Л, Орлова анов Изд. Мд 361...

Номер патента: 240174

Опубликовано: 01.01.1969

Авторы: Байдаков, Бобров, Ванюшин, Сютина

МПК: A61B 17/326

Метки: 240174

...наружу концами, охватывающих в поперечном направлении упорные поверхности корпуса, и ограничителем глубины резания 10, которьш представляет собой многогранный стержень; ребра последнего удалены от его продольной оси на разную величину, определяощуо зазор между 1 ередней поверхностью режущей части и поверхностью ребра многогранного стержня. 11 а одной из шеек ограничителя Ы неподвижно закреплен лимб 11 со шкалой и боковымп пазами, взаимодействующими с фиксирующим выступом 12 съемной накладки 1 в, коорая пеподвикно закрепляется на боковой поверхности корпуса 1 с помощью винтовой пары 11.В каждом ограничителе 9 с внугренней стороны сделано глухое отверстие, в которое установлено разрезное кольцо 15, конгакгирующее с ооково стенон...
