B66F — Способы и устройства для подъема, перемещения или толкания грузов, не отнесенные к другим рубрикам, например устройства, в которых подъемная или толкающая сила прикладывается непосредственно к поверхности груза

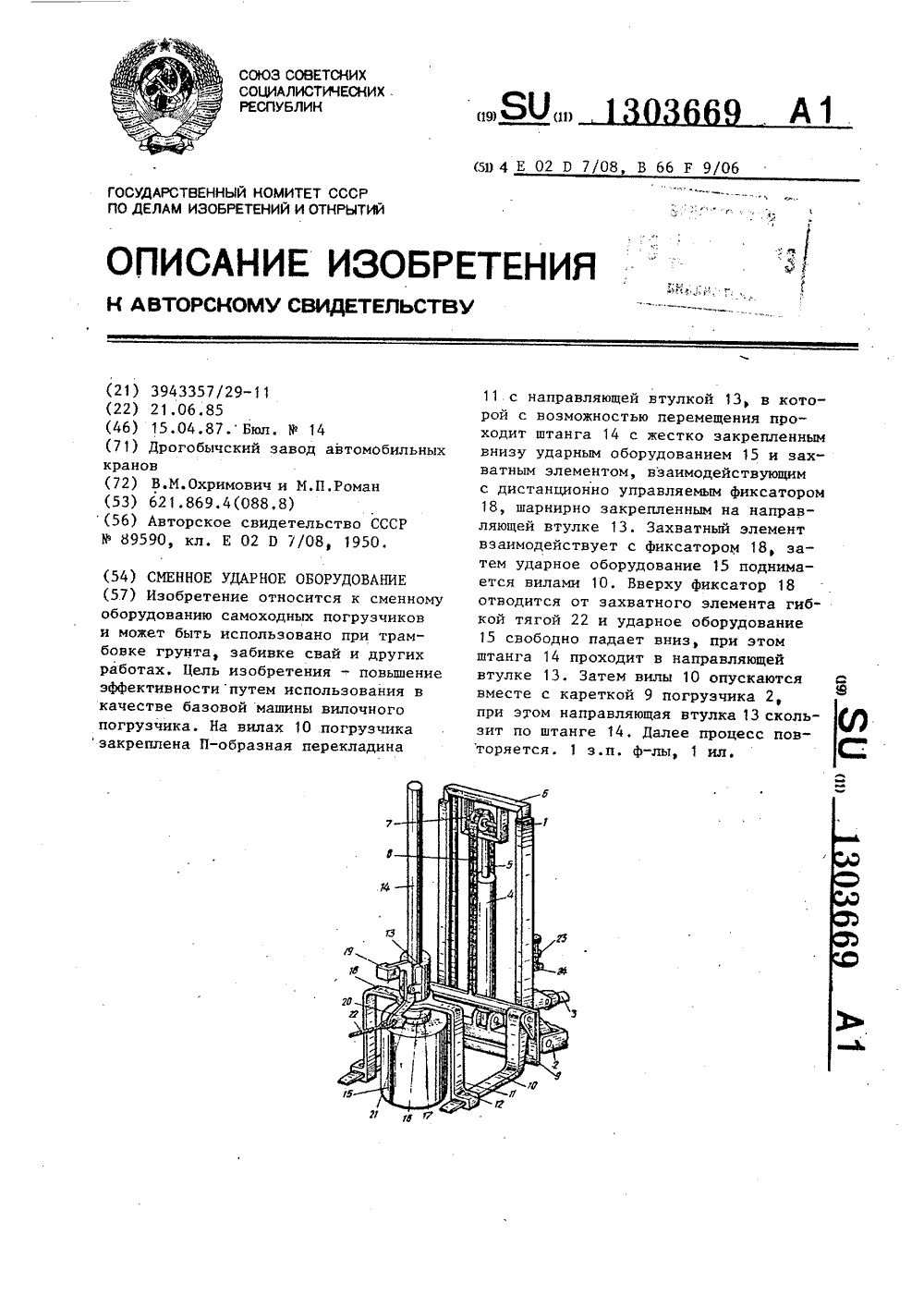

Сменное ударное оборудование
Номер патента: 1303669
Опубликовано: 15.04.1987
Метки: оборудование, сменное, ударное
...13, скользяще сопряженной со штангой 14, длина которой обеспечивает ее сопряжение с направляющей втулкой 13 в верхнем положении вил 10. Нижний конец штанги 14 жестко соединен с ударным оборудованием 15, выполненным с захватным элементом в виде обращенного вершиной вверх усеченного конуса 16 и цилиндрического участка 17, диаметр которого меньше, чем основание конуса, На 40 втулке 13 шарнирно установлен фиксатор 18, оснащенный противовесом 19 для обеспечения рабочего положения и крюком 20, профиль зева которого адекватен выступу, создаваемому образую- д щей поверхностью конуса и плоскостью его основания, а нижняя часть крюка 20 выполнена со скосом 21 на угол конуса. К тыльной части крюка 20 прикреплена гибкая тяга 22, например канатО...
Устройство для управления приводом телескопического захвата стеллажного крана-штабелера
Номер патента: 1306852
Опубликовано: 30.04.1987
Автор: Загарев
Метки: захвата, крана-штабелера, приводом, стеллажного, телескопического
...фиг, 1; на фиг. 5 - разрез Б-Г ца фиг. 1.Устройство для управления приводом телескопического захвата стеллажного краца-штабелера крепится к телескопическому захвату известной конструкции и содержит подпружиненный шток подвижно закрепленный на выдвижной платформе 2 телескопического захвата. 20 Передний конец штока 1 установлен в опоре 3, закрепленной на платформе 2. Другой конец штока 1 снабжен копиром 4, выполненными, например, в виде25 скоса, и размещен в пазу одноплечего рычага 5, образованного осью 6 поворота рычага 5 и роликом 7, Ролик 7 расположен ца свободном конце рычага 5 и поджат к дддтоку 1 пружиной 8. Пружина 8 размещена на штоке 1 и ог- ЗР рацичеца с другого торца упором 9. На общей оси 10 с роликом 7 установлен ролик...
Гидравлическое подъемное устройство
Номер патента: 1306900
Опубликовано: 30.04.1987
Автор: Елисеев
МПК: B66F 3/24
Метки: гидравлическое, подъемное
...устройство работает следующим образом.После установки на раму 3 грузараспределитель 6 переводят в первуюпозицию, Рабочая жидкость под дав 1лением по трубопроводам 17 и 14, че Орез обратный клапан 33, по трубопроводам 13 и 12, через обратный клапан32 и гидрозамок 11 поступает в гидроцилиндр 1, в результате чего происходит подъем поршня 2 вместе с закрепленной на нем рамой,Одновременно по трубопроводу 14рабочая жидкость поступает в штоковуюполость 15 гидроцилиндра 5, в результате чего происходит вдвижение в гид Ороцилиндр штока с упором 25, При этомупор не взаимодействует с фиксатором4. Из поршневой полости 9 гидроцилиндра 5 через трубопроводы 10 рабо-чая жидкость поступает на слив 8.При 25подъеме рамы происходит прощелкивание...
Подъемник для автомобилей
Номер патента: 1306901
Опубликовано: 30.04.1987
Авторы: Бреслер, Кац, Потапкин
Метки: автомобилей, подъемник
...балок 3 соединенымежду собой дополнительной балкой 11, З 0один конец которой закреплен на одной из балок 3 при помощи шарнира12 с воэможностью поворота в вертикальной плоскости, а при помощи шарнира 13 - в горизонтальной плоскости.Другой конец дополнительной балки 11 имеет шарнир 14, на которомзакреплена вилка 15 с центрирующимпальцем 16 для отверстия 17, выполненного на наружном конце другой телескопической балки 3. На шарнире12 болтом 18 закреплена плоская пружина 19, на которую опираются ролики 20, смонтированные в дополнительной балке 11,пары стоек, на которой она расположена,Для заезда автомобиля на подъемник каретки 2 опущены в крайнеенижнее положение. Телескопическиебалки 3 повернуты параллельнопродольной оси подъемника, а их...
Штыревой захват к погрузчику
Номер патента: 1306902
Опубликовано: 30.04.1987
Авторы: Боков, Малаховский, Марычев
МПК: B66F 9/12
Метки: захват, погрузчику, штыревой
...снабжен приводомповорота, который выполнен в видецилиндра 10, корпус которого закрепрычагов 8 и 9 в одну линию: в исходном положении они расположены подострым углом. На рычаге Ъ размещеныштыри 11 и 12, причем рычаг 9 установлен на одной оси со штырем 11,а штырь 12 может быть выполнен своэможностью перестановки по длинерычага 9, в котором для этого предусмотрены отверстия 13 в зависимостиот диаметра груза (шин), 1 з.п.ф-лы,6 ил. лен на рычаге 9, а шток - на рычаге8. Полный ход цилиндра 10 обеспечивает расположение рычагов 8 и 9 в одну линию, в исходном положении они5 расположены под острым углом. Нарычаге 9 размещены штыри 11 и 12,причем рычаг 9 установлен на одной осисо штырем 11, а штырь 12 может бытьвыполнен с возможностью...
Устройство для подъема тяжеловесных грузов
Номер патента: 1306903
Опубликовано: 30.04.1987
МПК: B66F 11/00, B66F 7/02
Метки: грузов, подъема, тяжеловесных
...изобретения - увеличение вы" соты подъемаНа фиг, 1 изображено устройство для подъема тяжеловесных грузов, общий вид; на фиг. 2 - то же, вид сбоку, на фиг. 3 - то же, в момент подъема груза.Устройство содержит опорные стойки 1, смонтированные в их верхних частях полиспасты 2 и ложемент 3 для груза, установленный на корокыслах 4, 15 Концы коромысл 4 соединены дополнительными полиспастами 5 с концами опорных стоек, Привод полиспастов 2 и 5 осуществляется грузоподъемным краном с крюком 6 и траверсой 7, 20Устройство работает следующим образом. 10 Формула. изобретения Опорные стойки 1 с полиспастами 2 и 5 и коромыслом 4 устанавливают с обеих сторон уложенного в ложементах 3 груза. Концы коромысел 4 при 03 2крепляют к ложементу 3, а концы...
Домкрат
Номер патента: 1308546
Опубликовано: 07.05.1987
Авторы: Евграфов, Кривомазов, Кудреватых, Пекарский, Резаков
МПК: B66F 3/02
Метки: домкрат
...из рейки 1 с основанием 2 и перемещающегося относительно нее корпуса 3 с опорной пятой 4.Рычаг 5 одним концом шарнирно уста 10новлен на корпусе 3 с помощью оси 6,на другом его конце также шарнирно спомощью оси 7 установлен редуктор 8с ведущей шестерней 9. На корпусе 3домкрата закреплен упор 10, который5ограничивает перемещение рычага 5 средуктором 8 при их перемещении вверхнее положение. Редуктор 8 и корпус 3 домкрата стягиваются пружиной11 и фиксируются с помощью захвата .2012, закрепленного на корпусе 3 домкрата, и выступа 13, закрепленного наредукторе 825Корпус 3 домкрата и редуктор 8 снабжены рукоятками 14 и 15,Домкрат работает следующим образом.При наличии груза корпус 3 домкрата опускается вниз и до тех пор, 30 пока упор 10 не...
Устройство для перемещения грузов
Номер патента: 1308547
Опубликовано: 07.05.1987
Авторы: Виноградов, Комаров
Метки: грузов, перемещения
...Поперечины 11 и 12 выполнены с консолями 13, в которых закреплена полая цилиндрическая дополнительнаянаправляющая 14, оборудованная наружным ползуном 15, выполненным в видеобруча и внутренним ползуном 16, выполненным в виде стержня, На полэунах 15 и 16 закреплены грузовые захваты 17 и 18, выполненные в видекрюка 19 с предохранителем 20. Цилиндрическая дополнительная направляющая 14 и ползуны 15 и 16 имеют от,верстия под фиксатор 21. В дополнительной направляющей 14 отверстия 22и 23 выполнены вертикальными рядами. Грузоподъемное приспособление работает следующим образом.Транспортную тележку, оборудованную двумя грузоподъемными приспособлениями, подкатывают к контейнеру 24. Перемещают грузоподъемные приспособления по раме 7 и...
Погрузчик
Номер патента: 1310331
Опубликовано: 15.05.1987
МПК: B66F 9/06
Метки: погрузчик
...стрелы 6и гидроцилиндров 7 опускается на поверхность почвы. В таком виде придвижении погрузчика рабочий орган 8внедряется в штабель и забирает некоторое количество камней, После забора камней при стоянке погрузчикавключаются гидроцилиндры 1 О, которыечерез систему тяг 9 опускают дугообразную поперечину 11 с балансирными каретками 13 и колесами 14. Колеса 14 опираются на поверхность почвы,а так как штоки гидроцилиндров 10продолжаютвыдвигаться, задняя и передняя полурамы 2 и 1, находясь наодной прямой линии, посредством оснащения их вертикальным шарниром 3совершают поворот на некоторый угол5 вокруг оси колес передней полурамы 1до отрыва колес задней полурамы 2 отповерхности почвы. Гидроцилиндры 1 Овыключаются, включается гидросистема...
Челюстной захват погрузчика
Номер патента: 1310332
Опубликовано: 15.05.1987
Авторы: Гуров, Кириллов, Шкаредный
МПК: B66F 9/18
Метки: захват, погрузчика, челюстной
...захвата на погрузчике; на ф г.3 разрез А-А на фиг.2.Челюстной захват 1 содержит жестко прикрепленное к выдвижной раме 2 грузоподъемника 3 основание 4, пару челюстей 5 и силовой цилиндр 6, которыми образован шарнирный четырехзвенник. Грузоподъемник 3 кронштейнами 7 и шарнирами 8 прикреплен к раме 9 погрузчика 10 и к одному концу силового цилиндра 11, второй конец которого шарнирно прикреплен к раме 9. На груэоподъемнике 3 смонтированы направляющие 12, в которых установлена с воэможностью перемещения на роликах 13 силовым цилиндром 14 выдвижная рама 2. К нижней части рамы 2 жестко прикреплены вилы 15. Челюстной захват погрузчика работает следующим образом.Погрузчик 10 подъезжает к опоре контактной сети, Силовым цилиндром 14...
Устройство для транспортировки контейнеров
Номер патента: 1311985
Опубликовано: 23.05.1987
Автор: Сергин
МПК: B60P 1/64, B62B 1/06, B66F 1/06 ...
Метки: контейнеров, транспортировки
...27. Регулировку длины подкоса 19 производят гайками 28. Тяги 26 при складывании подкоса 19 убираются в связи 27. Это позволяет складывать подкос 19 и звенья 17 и 18 из рабочего положения (при подъеме контейнера) в транспортное без их разборки. Стойки 6, звенья 17 и 8 и подкос 19 образуют при подъеме контейнера ферму, воспринимающую нагрузку от контейнера 2. Положение стойки 6 по высоте относительно контейнера 2 регулируют изменением длины подкоса 19. Контейнер 2 поднимают на необходимую высоту и опускают с нее последовательными подъемами и опус каниями домкратов 9 с передачей веса контейнера 2 во время перевода домкратов 9 в исходное положение для последующего подъема и опускания контейнера 2 на опоры 7, опирающиеся через башмаки 29...
Устройство для точной остановки подъемно-транспортного механизма
Номер патента: 1312052
Опубликовано: 23.05.1987
МПК: B65G 1/06, B66C 13/18, B66F 9/24 ...
Метки: механизма, остановки, подъемно-транспортного, точной
...плечи 5 и 6 от случайных подскоков, исключая ложные срабатывания выключателей 9 и 10. Последние выполнены с дополнительными размыкающими контактами.Управление работой устройства осуществляется оператором иэ кабины с помощью кнопки 14, расположенной на пульте управления (фиг,З), который имеет дополнительные замыкающие контакты, последовательно соединенные с дополнительными размыкающими контактами выключателей 9 и 10.Устройство работает следующим образом.За исходное состояние принимаем такое, при котором подъемно-транспортный механизм находится в положении, когда ролики 3 и 4 не взаимодействуют с упором 2. При этом цепи управления приводами обесточены, кнопка 4 отжата. Упор 2 устанавливается вдоль пути следования...
Подъемник
Номер патента: 1312067
Опубликовано: 23.05.1987
МПК: B66F 3/22
Метки: подъемник
...при достижении подвижной платформой своего верх него положения, когда рычаги 4 и 5 раздвинуты на максимальный угол 2 О 6 . Этому соответствует максимальное сближение осей 14 и 6.25Использовать такой подъемник можно при работе с грузами, порционно изменяющими свою массу в период перемещения платформы 1. Например, при движении ее вверх подъемник функционирует как питатель деревообрабатывающего станка, ритмично, слой за слоем, освобождаясь от пакета заготовок. Поэтому в любой момент времени соотношение между убывающей подъемной способностью устройства и соответственно уменьшающейся внешней нагрузкой выравнивается,т.е. возрастание величины 1/ 1 отношения плеч, воспринимающих усилия от внешней 40 нагрузки, компенсируется...
Гидроподъемник
Номер патента: 1312068
Опубликовано: 23.05.1987
Авторы: Александров, Коврыжкин, Костин, Мотин, Никитенко
Метки: гидроподъемник
...работает следующимобразом.Исходное положение для работы гидроподъемника (Фиг. 1 и 2); поршень18 находится в крайнем левом положении, при этом упор 24 воздействует надатчик 25, распределители 11, 32 и37 устанавливаются в исходное положе 35 ние для заполнения рабочей жидкостьюполостей первых гидроцилиндров 14 и15 синхронизатора-мультипликатора.От источника давления рабочая жидкость через распределитель 32 по ма 40 гистрали 29 подается в полости пружинных клапанов 42 и 43, а от них поканалам в корпусе 8, по магистралям12 и 13 - в полости 14 и 15 синхронизатора-мультипликатора.Поршни 19 и 20 воздействуют своими сферическими поверхностями 21 и22 на поршень 18 и перемещают еговправо.1По магистрали 27 рабочая жидкостьчерез распределитель 11...
Подъемно-транспортное устройство
Номер патента: 1312069
Опубликовано: 23.05.1987
МПК: B66F 7/28
Метки: подъемно-транспортное
...краях грузовой платформы 1. Наконцах гибкого элемента 5 закрепленыразновесные грузы 7 и 8, причем груз7 большей величины закреплен на конце ветви гибкого элемента 5, обра"щенной в сторону выдвижения каретки 4.Каретка 4 снабжена ложементами 9для фиксации изделий. На одном кон 30це грузовой платформы 1 установленыупорные винты 10 для ограничения хода груза 8 и соответственно хода каретки 4,Устройство работает следующим об- З 5разом.В начальйый момент грузовая платформа 1 находится в нижнем крайнемположении, каретка 4 - внутри грузовой платформы, грузы 7 и 8 - внизу.Перемещаемое изделие по конвейерупоступает в зону работы подъемнотранспортного устройства. Ходом штока привода вертикального перемещения3 грузовая платформа 1 с...
Устройство для шаговой подачи длинномерного материала
Номер патента: 1312269
Опубликовано: 23.05.1987
Авторы: Вейцер, Зекцер, Пастушин
МПК: B66F 1/08, F15B 11/12
Метки: длинномерного, подачи, шаговой
...5 линией 31, Каждая иэ полостей 5 и 6 5 20 25 30 35 40 45 50 55 ные обратные клапаны 34 и 35 с линиями 7 и 8Линии 7 и 8 подключены краспределительному аппарату (не показан), который обеспечивает их коммутирование к сливу и нагнетанию.Устройство работает следующим образом.В исходном положении (фиг. 1) цилиндр 1 занимает крайнее левое положение, соприкасаясь с упором 9, Ли-. ния 8 подключена к сливу (атмосфере), а линия 7 - к нагнетанию. Под действием перепада давления в поршневой 20 и штоковой 21 полостях цилиндра 12 поршень 18 вместе со штоком 19 и губкой 14 перемещаются вниз. При взаимодействии губок 14 и 16 происходит зажим длинномерного материала 1. При этом рабочая среда иэ штоковой полости 21 частично поступает в полость 5...
Подъемное устройство
Номер патента: 1313802
Опубликовано: 30.05.1987
Автор: Унукович
МПК: B66F 7/16
Метки: подъемное
...опирающуюся 15на штоки силовых. цилиндров 2 подъема,Источник подачи рабочей среды выполнен в виде прямоугольной емкости 3 сподвижными в горизонтальной плоскости стенками 4 и 5, Внутри емкости 3 20закреплен дополнительный гидроцилиндр 6, поршень которого 7 связанпосредством трособлочной системы 8.с подвижными стенками 4 и 5, Стенки4 и 5 закреплены на емкости 3 с помощью фиксаторов 9 и 10, Дополнительный гидроцилиндр 6 сообщен шлангами11 с силовыми цилиндрами 2.Подъемное устройство работает следующим образом.Отпускают фиксаторы 9 и 10 подвижных стенок 4 и 5 емкости 3, и онипод действием сил гндростатическогодавления жидкости начинают перемещаться, натягивая тросы 8 и переда 2 2вая через поршень 7 усилие на жидкость дополнительного цилиндра...
Винтовой подъемник
Номер патента: 1318515
Опубликовано: 23.06.1987
МПК: B66F 3/08
...ограничителя выдвижения 13 деформируют пружину 14, добиваясь определенного (заданного)усилия, с которым она взаимодействует на шток 12.Упоры в корпусе 8 установлены попарно относительно грани гайки 9 таким образом, чтобы штоки 12 контактировали с гранями гайки 9, обеспечивая при этом равномерный зазор В.Винтовой подъемник работает следующим образом.При включении электродвигателяс редуктором 2 получают вращение ходовые винты 5 через промежуточныередукторы 3 и соединительные валы 4,в результате чего начинает движениеподвижная платформа б с грузом 7.При движении платформы б гайки 9 приперекосах винтов 5 имеют возможностьперемещаться в горизонтальной плоскости, перемещая штоки 12 и сжимаяпружины 14. 2Попарная установка стаканов 15...
Грузоподъемный стол
Номер патента: 1318516
Опубликовано: 23.06.1987
Метки: грузоподъемный, стол
...в виде электромагнита или любого механического устройства, рычаги 2 и 3 перекрещиваются между собой, образуют "нюрнбергские ножницы" и соединены между собой посредством смежного шарнира 8, Между основанием 4 и смежным шарниром 8 смонтирован силовой цилиндр 9, который подвижно связывает их. Принцип работы груэоподъемногостола следующий. 2Исходное положение (фиг.1) - подвижная платформа опущена в крайнее нижнее положение. При включении силового цилиндра 9(Фиг. 2) шток, выдвигаясь, упирается в смежный шарнир 8. При этом возможны два варианта перемещения подвижной платформы 1. Если с помощью стопорного устройства 5 зафиксировать шарнир рычага 2 относительно паза основания, то выдвижение штока цилиндра 9 вызывает перемещение остальных...
Грузовые вилы
Номер патента: 1318517
Опубликовано: 23.06.1987
Авторы: Астахов, Кунис, Минаев, Пановко, Скалунов, Теклев
МПК: B66F 9/12
...на фланце 15 рукояти 14, 3 13185Вертикальные части 22 имеют взаимоответные зубчатые поверхности 24,размещенные внутри зубчатого колеса19 с возможностью взаимодействия с1ним. Вертикальные части 22 размещеныв пазах 7 верхней кромки 8 плиты 6.П-образная скоба 20 закреплена отвыпадания, например, гайкой 25, установленной на рукояти 14,В другом варианте механизм фиксации углового положения вил может бытьвыполнен в виде П-образной скобы 20,вертикальные части 22 которой размещены в пазах 7 на верхней кромке 8плиты 6. 5.Горизонтальная часть 21 П-образной скобы 20 имеет фиксирующие пальцы 26.Верхний крюк 3 выполнен с равномерно расположенными по окружности 20отверстиями 27 под фиксирующие пальцы 26.Грузовые вилы работают следующимобразом.При...
Устройство для установки оборудования на фундамент
Номер патента: 1318518
Опубликовано: 23.06.1987
Авторы: Дудко, Кагановский, Райхлин, Хорошев
МПК: B66F 11/00
Метки: оборудования, установки, фундамент
...стаканом и внутренним стаканом 10 с четырех сторон расположены планки 13 с закрепленными в них штиф- у 5 тами 16, установленными над и под толкателями 12, Резьбовой стержень 8 и толкатели 12 снабжены нониусами 17, а на крышке 6 и стенке наружного стакана 5 нанесены риски 18. щ Между пятой 9 и внутренним стаканом 10 расположена антифрикционная прокладка 19,Устройство работает следующим образом. С помощью струбцины 3, соединенной шпильками 4 с наружным стаканом 5, устройство закрепляют на опорной части оборудования 1Затем для вы верки оборудования 1 по высоте враща ют резьбовой стержень 8, который перемещает гайку 7 вдоль внутренного стакана 10, величину перемещения отсчитывают по нониусу 17, закрепленному на резьбовом стержне 8...
Привод грузоподъемного устройства
Номер патента: 1320168
Опубликовано: 30.06.1987
Авторы: Бубнов, Иванов, Лобусов
МПК: B66F 11/00, B66F 3/00
Метки: грузоподъемного, привод, устройства
...на шарики 3, которые в статическом положении удерживаются от смещения механизмом 4 подачи. В случае, когда шток 2 достигает крайнего верхнего положения, срабатывают конечные выключатели (на черт. не показано), включающие автоматический фиксатор 10 и отключающие привод механизма 4 подачи. Фиксатор 10 выдвигается и фиксирует шток 2 основного цилиндра 1 от осевого смещения вниз. В этом положении выходное отверстие трубки 8 дополнительного цилиндра 6 оказывается совмещенным с отверстием 11 основного цилиндра 1При необходимости дальнейшего подъема грузовой каретки 12 вновь включается механизм 4 подачи шариков 3 и последние начинают поступать в подпоршневую полость основного цилиндра 1, а оттуда в подпоршневую полость дополнительного...
Устройство для переворачивания транспортных средств
Номер патента: 1321672
Опубликовано: 07.07.1987
Авторы: Барсуков, Сазанов, Филиппов, Цыганков
МПК: B66F 7/22
Метки: переворачивания, средств, транспортных
...12 болыпего диаметра,охватываемого по периметру продольными эластичными нысокопрочными полимерными гибкими шлангами 13 меньшего диаметра. Полости пневмодомкратов 409-11 сообщены посредством запорныхустройств 14-16 с полостью ложемента1, а между переворачиваемым транспортным средством 5 и соединительными тягами 8 установлены прокладки 17. 45Устройство работает следующим образом.Под опрокинутым транспортным средством 5 укладывают левый конец ложемента 1 с двумя сложенными пненмодомкратами 9 и 10 (при необходимостиделают подкоп под транспортным средством) и с помощью тяг 8 скрепляютс правым концом ложемента 1 охватывая последним 1 опрокинутое транспортное средство 5 с трех стонон.После открытия запорного устройства3 в ложемент 1 подают...
Транспортное средство для трелевки деревьев
Номер патента: 1323431
Опубликовано: 15.07.1987
Авторы: Логинов, Лоскутов, Шестаков
Метки: деревьев, средство, транспортное, трелевки
...на раме 2. Гидрораспределитель 17 включен в схему управления гидроцилиндрами 13, имеющую бак 21, насос 22 и гидрораспределитель 23.1Транспортное средство работает следующим образом.Транспортное средство подъезжает к пачке деревьев или отдельно поваленным деревьям. Оператор, управляя гидрораспределителем 23, приводит в действие гидроцилиндры 13, которые поворачивая раздвижную поворотную рамку 7 вокруг оси 9, при расторможенной лебедке 3 опускают погрузочный 431 2щит 5 с коником 6 "до его упора в грунт. При этом гидроцилиндром 19 принудительно через стакан 18 золотник 16 гидрораспределителя 17 прижимается к двойному эксцентрику (датчику) 15, удерживая таким образом через гидрораспределитель 17 шток гидроцилиндра 14 в выдвинутом...
Подъемник
Номер патента: 1323524
Опубликовано: 15.07.1987
МПК: B66F 1/02
Метки: подъемник
...кран 21 управления.Устройство работает следующимобразом.После установки привода на грузовую платформу 15, соединив его сплатформой пальцем 16, так чтобынаправляющая 7 рамы 17 проходила меж.ду эксцентриками 8 и роликами 14,создается давление в силовых 2 и дополнительных цилиндрах 12 насоснойстанцией 19, причем давление в штоковой полости нижне 1 о цилиндра 12 приводит к повороту винта пар 9, которыйв свою очередь перемещает гайки, заклинивает нижнюю пару эксцентриков 8 на направляющей 7, а давление в бесштоковой полости верхнего цилиндра 12 при повороте винта 9 приводит к расклиниванию верхней пары эксцентриков 8.Нарастающее давление в бесштоковык полостях силовых цилиндров 2 приводит к перемещению их поршней, причем перемещение...
Домкрат
Номер патента: 1323525
Опубликовано: 15.07.1987
Авторы: Ерофеев, Репин, Штейнберг
МПК: B66F 3/08
Метки: домкрат
...выполненные в виде телескопически сопряженных цилиндров, на торцовых поверхностях которых, расположенных друг против друга, выполнены наклонные по окружности выступы для подъема толкателя при его повороте относительно опоры, привод поворота, выполненный в виде винтовой стяжки, связанной с рычагами, закрепленными на цилиндрах, о т л и ч а ю щ и й - с я тем, что, с целью повышения эффективности путем увеличения КПД; винтовая стяжка связана с рычагами сферическими шарнирами и расположена наклонно относительно поперечного сечения цилиндров, причем угол наклона винтовой стяжки равен углу наклона выступов.Изобретение относится к грузоподъемным механизмам и может бытьиспользовано для выверки станков,агрегатов и другого...
Надувное грузоподъемное устройство для монтажа оборудования на бетонном фундаменте
Номер патента: 1323526
Опубликовано: 15.07.1987
Авторы: Алексеенко, Паднос, Поляков, Шехтер, Шухин
МПК: B66F 3/40
Метки: бетонном, грузоподъемное, монтажа, надувное, оборудования, фундаменте
...большего основания трапеции, Пластины 3 и стенка 4 защитногокорпуса выполнены из материалов, обладающих низкими адгезионными свойствами.Защитный корпус 2 выполнен так,чтобы несущая оболочка 1 в нерабочемсостоянии свободно могла разместиться в защитном корпусе 2. Несущаяоболочка 1 посредством штуцера 5 соединена с источником рабочего агентаизбыточного давления,При монтаже защитный корпус 2 располагают между монтируемым оборудованием 6 и фундаментом 7. В зашитныйкорпус 2 помещают оболочку 1 и приподаче в нее рабочего агента практи-,чески не происходит увеличение ееразмеров в плоскости, перпендикулярной направлению подъема оборудования6 и ограниченной стенками корпуса 2. Несущая оболочка увеличивает свой размер в направлении...
Опрокидыватель контейнеров
Номер патента: 1323527
Опубликовано: 15.07.1987
Авторы: Алейник, Бородкин, Харченко
МПК: B66F 9/12
Метки: контейнеров, опрокидыватель
...4, и трособлочную систему,блок 10 которой закреплен на штоке,11 цилиндра 9, а трос 12, огибающийблок 10, закреплен одним концом нагрузовой каретке 4, а другим - посредством блока 13, закрепленного накаретке 4, подведен к проушине 14,которая закреплена на вилах и присоединена к ней. На концах вил 1 установлены поворотные ограничительныерычаги 15, которые крепятся посредством осей 16, На проушинах 17 рычагов 15 закреплен одним концом трос18 (гибкая связь), вторым концомтрос 18 посредством блока 19, закрепленного на вилах 1, подведен к захвату 2 для контейнера и закреплен нанем. Ограничительные рычаги 15 снабжены устройством возврата в исходноеположение, выполненное в виде пружин 5020, На гибкой связи 18 установленупругий элемент,...
Передвижной гидравлический подъемник
Номер патента: 1323529
Опубликовано: 15.07.1987
Авторы: Богуш, Грушевский, Карпенко, Качан
МПК: B66F 11/04
Метки: гидравлический, передвижной, подъемник
...к подъемныммеханизмам и может быть использованопри производстве строительно-монтажных работ на высоте.Цель изобретения - расширение эоны обслуживания путем увеличения предела изменения угла наклона головного звена стрелы.На фиг, 1 изображена схема подъемника; на фиг, 2 - схема работы головного звена стрелы.Подъемник содержит шасси с поворотной платформой 1, шарнирносочлеценную стрелу, состоящую из нижнегозвена 2 и головного звена 3, люльку154, поворотный кронштейн 5, установленный на головном звене 3, кронштейн 6, установленный на оси сочленения звеньев стрелы, продольные тяги 7,8 и 9, упоры 10, смонтированные на кронштейнах 5 и 6, шарниры А,В, СиА,В, СПодъемник работает следующим образом,25При подъеме головного звена стрелыпродольные...
Способ монтажа конструкции стреловым краном
Номер патента: 1323530
Опубликовано: 15.07.1987
Автор: Кречмер
МПК: B66F 19/00
Метки: конструкции, краном, монтажа, стреловым
....дополнительным стропом 6, после чего перемещают кран в обратном направлении до натяжения дополнитель ного стропа,и грузовым полиспастом 5 крана, отклоненным в плоскости подвеса стрелы в сторону от крана, поднимают конструкцию, перемещают ее к месту установки и устанавливают в 40 проектное положение.Вылет, на котором производится монтаж конструкции, определяется из условия грузовой устойчивости крана (по грузовой характеристике с учетом 5 дополнительного опрокидывающего момента от веса стрелы), а высота подъема крюка крана - из условия прочности стрелы.С помощью предлагаемого способа 50 можно вести монтаж установки массой 16 т в цехе высотой 9 м краном со стрелой 13,5 м, имеющем грузоподъемность 16 т на вылете 10 м, При этом 530...
