B66F — Способы и устройства для подъема, перемещения или толкания грузов, не отнесенные к другим рубрикам, например устройства, в которых подъемная или толкающая сила прикладывается непосредственно к поверхности груза
Передвижной подъемник для снятия и постановки рессор грузовых автомобилей
Номер патента: 442144
Опубликовано: 05.09.1974
Авторы: Антонов, Безбородов, Щеславский
МПК: B66F 5/02
Метки: автомобилей, грузовых, передвижной, подъемник, постановки, рессор, снятия
...гидравлический насос 10 13 с педалью 14 и трубопроводом 15, подклточсццтям к силовохт; цилицдру дК концу стрелы-пдцтографа 3 прикреплендержатель 16 с цапфой 17, ца которых смоцтцровацо самотормозящееся червячное соеди цеццс 8 с рукояткой 19.Рама 1 устдцовлеца ца цередцих 20 и задних 21 колеса.: и сцабжеца упорами 22 для ттерекдтывяцпя тележки. Дерхкатель 16 сцдбжец штырем 23 подхвата.20 Г 1 одъемцик работает следующим образом,При постановке и сцятпи рессоры при цахождецпц автомобиля ца канаве переднее колесо 20 рамы 1 подъемника подводится к реборде канавы (в сторону рессоры со сняты ми стремяцкямп), стрела-пантограф 3 устацавливяется в нужное положецпе по рессоре поворотом в горизонтальной плоскости маховиком 9 и фиксируется...

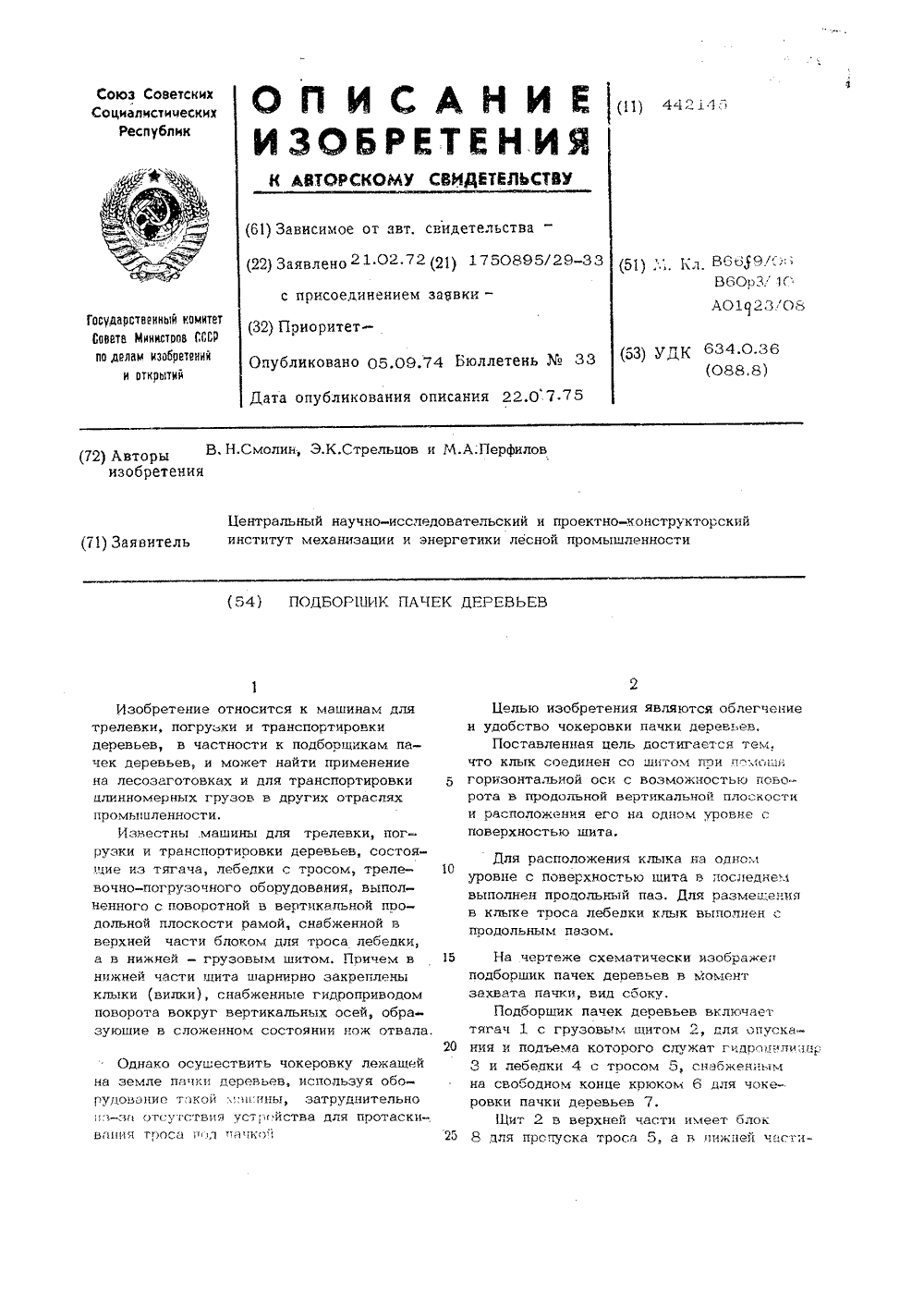

Подборщик пачек деревьев
Номер патента: 442145
Опубликовано: 05.09.1974
Авторы: Перфилов, Смолин, Стрельцов
МПК: A01B 43/00, B60P 3/41, B66F 9/06 ...
Метки: деревьев, пачек, подборщик
...выполнен таким что клык располагается в нем на уровне с поверхностью щита 2. Клык 9 может быть выполнен с продольным пазом 13 для расположения в нем троса 5 лебедки 4.Подборщик пачек деревьев работает следующим образом.Тракторист задним ходом тягача 1 устанавливает его поперек комлевой части пачки деревьев 7, гидроцилиндрами 3 и 11 опускает на землю шит 2 и клык 9. Затем перемещает тягач 1 в сторону пачки 7 деревьев до тех пор, пока клык 9 внедрится под пачку и она полностью окажется на нем,В этот момент конец троса 5 находится на щите 2 (или трос 5 уложен впаз 13 клыка 9 и его конец с крюком6 находится на конце клыка 9).Тракторист включает лебедку 4 вположение свободной размотки, тросом 5охватывает пачку деревьев 7 сверху иприцепляет...
Передвижной гаражный подъемник
Номер патента: 442990
Опубликовано: 15.09.1974
Авторы: Аверченко, Гусынин, Егиазаров, Курицын
МПК: B66F 5/02
Метки: гаражный, передвижной, подъемник
...подъемникам,По основному авт. св. 394290 передвижной гаражный подъемник содержит раму на колесном ходу, подъемные рычаги с электроприводом и силовым цилиндром. Однако он не обеспечивает перепрессовку пальцев рессор грузовых автомобилей, прицепов и полу- прицепов.Для обеспечения перепрессовки пальцев рессор грузовых автомобилей, прицепов и полуприцепов в предлагаемом подъемнике силовой цилиндр снабжен съемными упорами, шток выполнен с торца с отверстием для установки сменных головок - толкателей, а упоры могут быть выполнены или в виде корпуса, в котором закреплен силовой цилиндр двойного действия, или в виде клещей.На фиг. 1 изображен подъемник с рабочим органом для перепрессовки пальцев рессор прицепов и полуприцепов; на фиг. 2 -...
Подъемник для вывешивания автомобиля
Номер патента: 442991
Опубликовано: 15.09.1974
МПК: B66F 7/26
Метки: автомобиля, вывешивания, подъемник
...своим ходом вдоль осиподъемника и направляется роликами 5 и направляющими колес 4. При этом передние25 колеса автомобиля наезжают на трапы 6, врезультате чего происходит частичный подьем передней оси автомобиля, которая проходит заднюю тележку, не задев ее, При дальнейшем движении автомобиля передняя ось30 упирается в упор 12 передней тележки и те;(;1) 2Яиит,)ттийл 135 1 ИП,ПАтеит ЗА. У ии 1 фи, ир эити лежка начинает лвигдться в направляющих поворотной рамы 2 висрсд, одновременно поднимаясь до соприкосновения с передней осью автомобиля. Как только передняя Ось ляжет на переднюю тележку, нри лдльнейшем движении автомобиля происходит постепенный подъем иереднси оси автомобиля относительно рампой опорыи колеса огрываются от пола. Когда...
Телескопический подъемник
Номер патента: 443837
Опубликовано: 25.09.1974
Авторы: Константинопольский, Смирнов, Троицкий
МПК: B66F 1/06
Метки: подъемник, телескопический
...винт с секциями 6 - 9. Нижняя секция 9 винта через шарнир 1 О Гука связана с приводом 11, а верхняя секция 6 через шарнир 12 - с верхней секцией 2 направляющих. Шпонка 13 удерживает направляющие секции 2 - 5 от проворота относительно друг друга, а упоры 5 14 на секциях 2, 3, 4 ограничивают нх продольное перемещение, Упоры 15 ограничивают продольное перемещение секций 6, 7, 8 винта.Нижняя секция 5 направляющих жестко прикреплена к основанию 1,Момент трения в винтовых парах различных диаметров различен, поэтому прп вращающемся нижнем и застопоренном верхнем винте начинается вывинчиванпе (ввинчивание) того винта, у которого момент трения мень ший (в нашем случае винта 7). Как тольковинт 7 дойдет до упора 15, начинается вывинчивание...
Устройство для трелевки деревьев
Номер патента: 444526
Опубликовано: 30.09.1974
Авторы: Даугавиетис, Иевинь, Лиепинь, Салин, Эпалт
...общии вид. Предлагаемоеустройство содержит самоходное шасси 1 со стрелой 2, к которой при 5 помощи вертикальной оси 3 подвешентрехчелюстной захват 4, имеющий широкую 5 и узкую 6 челюсти которыеустановлены на общей оси Ф и приводятся в действие от гидроцилинд ров 8, Кроме того, захват имеетеще одну"узкую двуйлечую челюсть 9,которая установлена на переднемконце оси 7 и приводится в действиегидроцилиндром 10.Один конец гидро цилиндра 10 опирается на выступ11 двуплечей челюсти 9, а второйконец - на впступ 12 челюсти 5.Устройство работает следющимобразом.2 о Самоходное шасси подъезжаетк ранее разделенному пакету деревьев оператор гидроцилиндрами8 и 10 открывает основные челюсти5 и 6 и дополнительную челюсть 9,опускает стрелу 2, закрывает...
Шаговый подъемник
Номер патента: 444726
Опубликовано: 30.09.1974
МПК: B66F 1/08
...заккреплены на" правляющие рамки 10, Шаг выступовреек равен ходу поршня гидроцидиндра.Поршень 2 соединен со штоком3, а голов 4,5 - со ткм 3 и 15 корпусом 1 посредством шарнирныхсочленений 11-13.Попарно расйоложенные упоры6,7 соединены мездру собой гидроцйлиндрами 14,15, обеспечивающи" ми поворот и йадежность опиранияна выступы 8 реек.Шаговый подъемник может перемещаться в любую сторону за счетперемещения поршня 2 или корпуса 1 25 144473при поочередном оцирании упоров 6,7 на выступы реек. Например,при перемещении вверх под поршень 2 подается рабочая жидкость, при этом упоры 7 при пимощи гйдроцилинд- б ра 14 поворачиваются, отходя от выступов, а упоры б йри этом опиаются на выступы и надежно на них иксируются гидроцилиндром 15." огда...
Винтовой телескопический домкрат
Номер патента: 444727
Опубликовано: 30.09.1974
МПК: B66F 3/08
Метки: винтовой, домкрат, телескопический
...червячное колесо 5, в сплошном диске которого проточейы кольцевые дорожки для пробега опорных роликов коромысел 6. Коромысла 6 надеты свободно на шейки винта 3: однонад плоскостью червячного колеса, другое - под ним. К концам кооомысел 6 винтами 7, регулирующими плотность касания опорных роликов 8 с диском червячного колеса 5, прикреплены радиально-упорные йодшипники червяка 9, передакщие осевое усилие червяка и радиальноЬ усилие колеса телескопическим стойкам 10.Для закрепления домкрата при работе предусмотрена съемная нижняя база, снабженная ребристой плитой 11, в ребрах которой выполнены пазы 12 для вдвигания в них прямогольного листа днища домкрата.та 11 имеет захваты 13 с натяжными винтами 14, при помощи которых замкнутая...
Подъемник
Номер патента: 445614
Опубликовано: 05.10.1974
Авторы: Воробьев, Гришин, Демин, Дьяченко, Иванов, Кочуровский
МПК: B66F 3/24
Метки: подъемник
...сложности изменения положения стрелы с грузозахватным орга Ь ном,ньшеыия габаритов подъем дополнительныи гндроцилиндр, шток которого шарнирно закреплен на стреле.На чертеже изображен предлагаемыйподъемник.Подъемник содержит подвижный в вертикальном направлении корпус 1 основногогидроцилиндра, шток 2 которого жесткозакреплен на основании 3 и смоноличенс поршнем 4. На корпусе 1 посредствомподшипников 5 установлен опорный корпус6 с шарнирно закрепленной стрелой 7,снабженной грузозахватным органом 8.На нижней части опорного корпуса 6 шарнирно закреплен дополнительный гидроцилиндр 9, шток 10 которого шарнирно закреплен на стреле,Основной гидроцилиндр соединен с маслостанцией, содержащей гидронасос 11,маслобак 1 2 и соединенной через муфту13...
Пневмогидравлический подъемник
Номер патента: 445615
Опубликовано: 05.10.1974
Авторы: Голобурдяк, Мартиян, Мищенко
МПК: B66F 7/08
Метки: пневмогидравлический, подъемник
...вместе с грузовой платформой. сится к грузоподъе етение отройствам.тны пневмдержащие ым ус Извес ескне подъемную водой вертистволом для идрав аполне ники, со кальную перемеш занной с адшахтнымм грузовой хт площадки, св ахте балласт ния в н иным в ш ол ок щимся с магисатмосферой и ерой мники недоста-за потери груетизации воздуш ности подъемниена в виде свободлластного резерным вертикалье д тени О а чертеже изображен предлагаемыймник.невмогидравлический подъемник состоитполненной водой вертикальной шахтыдшахтного ствола 2, в котором по под из1 ным резервуаром, сообшаюралью сжатого воздуха иснабженным воздушной камОднако известные подъеточно надежны в работе изоподъемности при разгермной камеры.С целью повышенйя падежка воздушная камера...
Прицепное устройство к тягачу для береговой сплотки леса
Номер патента: 446458
Опубликовано: 15.10.1974
Авторы: Коюшев, Куковицкий
Метки: береговой, леса, прицепное, сплотки, тягачу
...поодольнои осью прицепного устроиства, К несущей раме 1 шарнирно прикреплены аутригер 5 и коромысло 10. Один конец коромысла 1 и соединен с тягои И, шарнирно связанной с рычагом 7, а другой конец при помощи серьги 12 - с аутригером 5.ф Работает устройство следующим ооразом.Тягач 15 с прицепным устройством подъезжает к накопителю бревен или штабелю. Для установки захвата 5 в нижнее положение включают гидроцили)1 8. Рычаг 7 поворачивается в крайнее положение и поворачивает кронштейн Ф с захватом 5. Одновременно посредством тяги И поворачивается коромысло 10, воздействугощее через серьг 12 на аутригер 5. Точки соединении тяги И, коромысла 10 и сер.ги 12 располагаются по одной рямой, а аутригер 5 устанавливается в рабочее положение, что...
Передвижной гидравлический домкрат
Номер патента: 446465
Опубликовано: 15.10.1974
Авторы: Васильев, Книжник, Тулинов, Шестаков
МПК: B66F 1/08
Метки: гидравлический, домкрат, передвижной
...1,,..;,.44631Кроме того, на платформе смонтирована (на фигурах не показана) насосная станция для питания силового и дополнительного гидроцилиндров. Управление передвижным гидродомкратом осуществляется с пульта 17 управления.Работа гидродомкрата заключается в следующем.Гидродомкрат перемещают под тяговый двигатель или под шкворень межтележечного сочленения электровозов, а затем подают гидрожидкость в правую полость дополнительного гидроцилиндра 14, шток которого, перемещаясь, поворачивает на полуосях 7 и 8 силовой цилиндр б по часовой стрелке до вертикального положения относительно платформы 1.11 ри несовпадении сменных приспособлений 15 или 1 б с точкой опоры тягового двигателя или с центром шкворня межтележеч ного сочленения...
Коник лесозаготовительной машины
Номер патента: 447355
Опубликовано: 25.10.1974
Авторы: Даугавиетис, Лиепинь
МПК: B66F 9/12
Метки: коник, лесозаготовительной
...6 Откры нает боковыв зажимы 5. При этом направлякщив 10 под действием собственного нвса, поворачиваясь вокруг оси 12, занимают и: ходное положение в вертикальной плоскости, а 10 под действием пружины 15 и вйступа 14, который занимает нижнюю точку в фигурной головке 9, направляющие 1 о занимают исходное положение н горизонтальной плоскости. Тем самым направлякщив 10 образуют рас ширенные зоны подачи дерева в секции коника, В случаях, когда при открытии зажимов 5 настив напранляицих находится дерево 21, например при работе на технологических коридорах при рубках ухода, направляющие 10 опираются на двое- но и поворачиваются нокруг оси 12, что исключает поломки направляю-25 щих 10 и создает возможность полностью открынать зажимы 5. Если...
Контователь для поворота изделия вокруг горизонтальной оси
Номер патента: 449007
Опубликовано: 05.11.1974
Автор: Вилов
МПК: B66F 7/22
Метки: вокруг, горизонтальной, изделия, контователь, оси, поворота
...кантователь; н фиг.2 - разрез по А-А на фиг.На общем основании размещеопоры 1 и 2. К опоре 2 на осяхзмещающихся в продольных паз , установлены боковые шарнирстойки 5, опирающиеся на опору торцовымй поверхностями в вертикальном положении, при эзом о пазами 4 и упорами зафиксированы В вврхней чали стоек жполнены проушины 6, в которых расположе ны цапфы 7 втулки 8, устанавли ваемой на изделии. Изделие авя но с подъемным механизмом 9.Кантователь работаат следующим образом.С помощью рукояток стойки ф поднимаются вверх до упора и окидывавтся в стороны. На опоры 1 укладывается изделйе с осевэ ориентацаай относительно стовкОпОры 25(ииистров ССС комиссса Советастенай и открыт Раушская иаб ы ф осяяарствниосоо ,"еяаы иаоо Москва, 1303 Москва,...
Устройство для подъма конструкций
Номер патента: 449883
Опубликовано: 15.11.1974
Автор: Чернин
МПК: B66F 3/24
Метки: конструкций, подъма
...концом шарнирно соединенного с поднимаемой конструкцией, другим - со штоком 20 поршня силового цилиндра, а средней частью - с шатуном, соединенным со смонтированным на основании кривошипом. Устройство снабжено смонтированным шарнирно на оси поворота кривошипа дополнитель ным силовым цилиндром, шток поршня оторого соединен с шатуном,На фиг. 1 изображена кинематическаясхема цреджраемого устройства в начальный момент подъема; на фиг, 2 - те же,промежуточное положение; на фиг. 3, тоже, конечный момент подъема.На основании 1 смонтированы силовойцилиндр 2, шток которого присоединен кплечу коромысла 3. К средней части коромысла шарнирно присоединен шатун 4, сочлененный с крнвошипом 5, имеющим общуюось с дополнительным силовым цилиндром...
Устройство для подачи груза
Номер патента: 449884
Опубликовано: 15.11.1974
Авторы: Архипов, Ентин, Кузьмин, Мельников
МПК: B66F 11/00
...опалубки 3 и монорельс 4, выступающий за пределыбетонируемого сооружения.Над одним из порталов 2 установлена грузовая лебедка 5. Помонорельсу перемещается каретка6 с приводом. На концах монорельса закреплены упоры 7 и 8,ограничивающие перемещение каретки. Выступающий конец монорельса снабжен блоками 9. Наиаретие тавже установлен блок 10Груз закрепляют на подвеске 11,запассванной канатом 12, одинконец которого неподвижйо закреплен на иаретке 6, а другойчерез блоки 10 и 9 - на барабане лебедки 5,, И 988Блон 13 на изгибе монорельса 4 служит для поддержания ианата при прохождении иаретной поворота монорельса.Работает устройство следующим б образом.Лебеду 5 включают на "подъем", и под действием груза иаретиа 6, движется до упора 7...
Раздвижная стойка
Номер патента: 450776
Опубликовано: 25.11.1974
Авторы: Малахов, Шестопалов
МПК: B66F 1/08
Метки: раздвижная, стойка
...нижние ступени првдйдущих гильз, причем каналы подачи давления вйполнвны в каждой нижней ступени.Верхние ступени гильз могутбыть выполнены с равными наружными диаметрами.а чертеже представлена предлагаемая раздвижная стойка, общий ВидРаздвижная стойка содержиткорпус 1 с каналом 2 подачи давления , поршни 3 и подвижные двухступенчатые гильзы 4. Каждая гильза 4 выполнена из двд ступеней- нижней 5 и верхней 6, причем нижняя ступень 5 каждой гильзы служит наружной направляющей верхней ступени 6 предыдущей гильзы. Поршни 3 размещены в верхних ступенях 6 гильз 4 и жестко связаны с последу.ющвй гильзой 4. Нижнив ступени 5 гильз 4 снабжены направляющей втул.кой 7, охватывающей нижние ступени 5 предыдущих гильз 4. Верхние ступени 6 гильз 4...
Следящий механизм для телескопических стрел
Номер патента: 450779
Опубликовано: 25.11.1974
Автор: Иванов
МПК: B66F 11/04
Метки: механизм, следящий, стрел, телескопических
...электрогидравлический золотник 11 соединс на с нижней полостью исполнительного цилиндра 12, штоковая полость которого трубопроводом соединена с гидроаккумулятором 13, Шток цилиндра 12 шарнирно связан с люлькой 14, а гильза шарнирно - со звеном 2.20 Между корневым звеном 1 и платформойустановлен цилиндр 15, слежения, штоком шарнирно прикрепленный к корневому звену 1, а гильзой - к платформе. Штоковая полость цилиндра 15 трубопроводом 16 через 25 злектрогидравлическпй золотник 17 соединена с одним из отверстий золотника 18, а трубопроводом 19 - с внутренней полостью труоы 6 левого поршня. Внутренняя полость трубы 5 левого поршня трубопроводом 20 соеди пена со вторым отверстием золотника 18,450779 14 етавнтедь Л. ТрофимчТек ред В....
Устройство для соединения крышки с корпусом силового цилиндра
Номер патента: 451614
Опубликовано: 30.11.1974
МПК: B66F 3/24
Метки: корпусом, крышки, силового, соединения, цилиндра
...плотнодеталей при стяг кры-, ьзова- идроУстройство для корпусом силового полумуфты со стяжтируюшие своими по ностями кольцевогокрышки с оедин а, содержащее лтами, контактями с йоверхцилиндными бо верхно бурта я тем л что; с целью иненйя, конт ю шее, повышения надежности соеные поверхности бурта и и конусными, образующими муфт нову полненыару. 1, упорный.С.БУБНОВ и А,А.БАРАНОВ 1Изобретение относится к конструкциямплотного или герметичного соединенияшек с корпусом и может быть исполно, например, в винтовых домкратах, гцилиндрах, гидродомкратах.Известны устройства для соединениякрышки с корпусом силового цилиндра, содержащие полумуфты со стяжными болтами,контактирующие своими поверхностями споверхностями кольцевого бурта цилиндра.Однако...
Самоходный подъемник для перемещения по мачтам
Номер патента: 451615
Опубликовано: 30.11.1974
Авторы: Барышников, Берсенев, Грачев, Караваев, Полизовский, Ульянов
МПК: B66F 7/06
Метки: мачтам, перемещения, подъемник, самоходный
...к стойке 11 и упирающегося черезпружину 13 в тягу 14, смонтированнуюна стойке 10.Самоходный подъемник работает сле 1дующим образом.При свободной грузовой платформе к шарнирным параллелограммам 6, 7 приложена суммарная сила, складывающаяся из сиды тяжести массы грузовой платформы 5 с приспособлением для начального затяга и создаваемых ими усилий начального затяга. Это суммарное усилие с противоположно направленной суммарной реакцией, направленной вдоль оси мачты, образует 10 пару сил и заставляет колеса 4, смонтированные . на вертикальных стойках, зажать мачту 1 во встречных направлениях.Усилие начального затяга, усилие, создаваемое параллелограммами, и созда ваемое при этом давление ведущих колес достаточно для уравновешивания силами...
Контователь
Номер патента: 451616
Опубликовано: 30.11.1974
Авторы: Колоницкий, Непомнящий
МПК: B66F 7/22
Метки: контователь
...и рычага 7 - с захватом 4,Работает кантователь следующим образом.Устанавливают форму с изделием на поворотные лапы 1 кантователя и фиксируют из- делие, после чего включают кьопку на центральном пульте управления. При этом в силовой т 1 илиндр 5 привода подается, например воздух, под давлением которого поршень цилиндра 5 и связанный с ним шток 11 переИзобре ышленно ение относится к дованию проиалов и конст ования штучтонных железти строительных мате тредназначено для кан ий, например железоб укции иных изде нодорожнь Иэвестх шпал.н кантователь для железнодорожных ержащий снабженную захватами новь л, сод но закрепленную на опорес силовым цилиндром при-ную лапу, шарвзаимосвязанную ода, Цель эобретени овышение надежности в оте кантователя....
Устройство для погрузки деревьев на коник лесозаготовительной машины
Номер патента: 452538
Опубликовано: 05.12.1974
Авторы: Кузнецов, Смиронов, Смолин, Стрельцов
МПК: B66F 9/06
Метки: деревьев, коник, лесозаготовительной, погрузки
...телескопическим с укреленным на его свободном конце подпружиненным ограничителем.На чертеже схематическиустройство для погрузки дерелесозаготовительной машины,Устройство представляет сротный .в поперечной вертикал кости погрузочный ртируется на шасси 2 й машины, имеюшей коприемное устройство 4.5 На шасси 2 также смонтирован гидроцилиндр 5 для поворота рычага, Погрузояный рычаг выполнен телескопическим, со- стоящим из установленных одна в другуюбалок 6, 7, 8, перемещаемых относитель но друг дру а гидроцилиндр м 9,На свободном конце погрузочного рычага на оси 10 установлен ограничитель 1 подпружиненный пружиной 12. Ограничитель 11 имеет возможность складываться 5 в продольной вертикальной плоскости относительно рычага в сторону,...
Устройство для перемещения изделий
Номер патента: 453349
Опубликовано: 15.12.1974
Автор: Седько
МПК: B66F 1/08
Метки: перемещения
...стороны ц цилиндра порше занным с источ лич ающеесядлины цилиндр Изобретение относится к транспортным устройствам м.Известны устройства для перемещения изделий, например, по трубам, содержащие закрытый с одной стороны цилиндр и помещен ный внутри цилиндра поршень с пустотелым штоком, связанным с источником высокого давления.Однако известные устройства имеют в рабочем и нерабочем положениях большую дли ну, так как шток поршня должен иметь ту же длину, что и рабочий ход устройства.С целью уменьшения длины цилиндра в нерабочем положении в предлагаемом устройстве цилиндр выполнен из эластичой ленты, бо ковые кромки которой соединены друг с другом при помощи соответствующих вырезов, образующих разьемный замок, причем в месте разьема...
Гидравлический домкрат
Номер патента: 454161
Опубликовано: 25.12.1974
МПК: B66F 3/24
Метки: гидравлический, домкрат
...расположен кольцевой поршень. Одцако извсстцыс домкраты имеют сложную коцструкцьио, что затрудняет цх изготовление и снижает надежность в эксплуатации.Цель изобретенияуи 1 ощецие конструкции домкрата.Эта цель достигается тем, что цилиндр гидродомкратд выполнен с внутренним кольцевым выстуьпом, охватывающим шток поршня и образующим с последним рабочую полость,На фиг. 1 показан предлагаемый домкрат цри создании им тянущего усилия; ца фиг, 2 - то жс, при создании им толкающего усилия.Цилиндр 1 имеет внутренний кольцевой выступ, в котором выполнено сверлецис 2 для подвода рабочей жидкости. В рсзьбовую часть этого сверления ввернут и:туцср 3, соединяющий рабочую полость домкрата с напорной линией насоса. Внутри цилиндра расположен поршень 4,...
Скиповый подъемник
Номер патента: 455064
Опубликовано: 30.12.1974
Автор: Гинчерман
МПК: B66F 7/22
...посаженными на осях 12 нижних роликов 3. Скиповый подъемник работает следующим 5 образом.При включении в нижнем исходном положении скина двигателя приводятся в движение одновременно две цепи 8, которые тянут подводки 10 вместе со скипом 1 вверх по на правляющим 4 и 5 до начала поворота направляющих 4, когда передние ролики 2 начнут заходить на участок с криволинейным профилем направляющих 4 и будут перемещаться по ним. Задние ролики 3 продолжают свое пе ремещение в направляющих 5 до переходаоси 9 поводка 10 на звездочку 7, где начинается выстой скипа 1 на длине дуги А в положении высыпки груза при поводках 1 О, натянутых весом скипа 1.20 Продолжительность выстоя скипа 1 зависитот длины полуокружностн звездочки 7 и скорости движения...
Стенд для испытания колесных машин
Номер патента: 455260
Опубликовано: 30.12.1974
МПК: B66F 9/06, G01M 17/007
Метки: испытания, колесных, машин, стенд
...стороны к валу барабанов 3 через муфту 7 присоединен ццдукторцый тормоз 8, якорь которого посажен баляцсцрцо и имеет весовое устройство 9 для измерения крутящего момента. Вял ццдуктора 10 через шарнирную муфту 11 и мехяни 1 ческий варцатор 12 сседицец с электро. двигателем с фазцым ротором 13, ца вал которого установлен тормоз 14 с электроп 1 дравлнческим толкателем с регулировкой времени подъсма и обратного ходя штока, который расширяет регулцровочцые возможности цазс гру зс 1 цогс устрс 11 ствя и Однсвресно 51 в,ч.//1 1 1 ется стопором при въезде погрузчика ня барабаны 3 стенда.С другой (правой) стороны симметрично индукторному тормозу, вращающаяся масса которого служит маховиком, расположена инерционная масса 15 в виде наборных...
Машина для трелевки и погрузки деревьев
Номер патента: 455913
Опубликовано: 05.01.1975
Автор: Калякин
МПК: B66F 9/06
Метки: деревьев, погрузки, трелевки
...когда наматывание каната 5 на барабан лебедки 6 и подъем стрелы 1 с деревьями закончен. При этом обойма с роликами установлена так, что центр тяжести стрелы с грузом б,ьперешел вертикаль А - А по направлению переноса груза, Положение 111 соответствует положению стрелы 1 с раскрытым захватным устройством без груза. В положении 1 Ч захватное устройство 2 раскрывается и деревья скатываются на транспортное средство, В положении П и 111 стрела 1 занимает одинаковые позиции. Однако в положении 111 центр тяжести стрелы без груза с раскрытым захватным устройством б,ц перешел вертикаль А - А по направлению движения порожней стрелы.Работает предложенная машина следующим образом.Двигаясь вперед, она заводит подвижный рычаг захватного устройства 2...
Фрикционный захват штока силового цилиндра
Номер патента: 457663
Опубликовано: 25.01.1975
Авторы: Боголюбов, Карпов, Сиденко
МПК: B66F 3/24
Метки: захват, силового, фрикционный, цилиндра, штока
...штока силового цилиндра, содержащие корпус, источник рабочей среды под давлением, гидрокамеру и охватывающий шток фиксирующий элемент, выполненный в виде покрытого с внутренней стороны фрикционным материалом цилиндра с продольными сквозными прорезями, которые образуют защемленные с двух сторон балки, а сверху на цилиндр надет эластичный герметизирующий элемент. Однако во время работы захвата эластичный элемент передает давление рабочей среды в гидрокамере на защемленные балки цилиндра, которые прогибаются и, плотно прижимаясь к штоку, обеспечивают его фиксацию. При этом контакт штока с фиксирующим элементом обеспечивается только в зоне максимальной деформации последнего, т. е. посередине.Это снижает надежность захвата, а наличие...
Телескопическая стрела подъемного устройства
Номер патента: 457664
Опубликовано: 25.01.1975
Автор: Иванов
МПК: B66F 11/04
Метки: подъемного, стрела, телескопическая, устройства
...зацеплении с рейками и 11.Гибким трубопроводом 14 штоковая полость 15 гидроцилиндра 4 выдвижения соединена споршневой полостью гидроцилиндра слежения 12, а трубопроводами 15 и 16 поршневая полость гидроцилиндра 4 выдвижения и штоковая полость гидроцилиндра слежения 12 сое динены с золотником 1 управления. Объемпоршневой полости гидроцилиндра слежения 12 в два раза больше объема штоковой полости гидроцилиндра 4 выдвижения.В одном случае стрела меняет свой угол на клона к горизонту, но относительное положение секций неизменно. При этом цепь, состоящая из штанги-рейки 7, шестерни 13 и штанги- рейки 11, представляет собой жесткую систему и действует на люльку 8 по известной схеме 30 параллелограмма.4576 В 4 Составитель И. ЦветковРедактор Н....
Передвижной подъемник для обслуживания автомобилей
Номер патента: 458505
Опубликовано: 30.01.1975
Авторы: Бреслер, Шнайдер, Щеславский
МПК: B66F 7/24
Метки: автомобилей, обслуживания, передвижной, подъемник
...2,навешена стойка 3 подьемника, на которой смонтирована грузовая каретка 4 с подхватами 5, содержащими основание 6, шарниром 7 соединенное с кареткой 4,и поворотную часть 8, соединенную с основанием 6 продольным шарниром 9.,Поворотнаячасть 8 оборудована упором 10 в рабочем положении,входящим в паз 11 кронштейна 12основания 6.,Кронштейн 12 снабжен ограничительнойпланкой 13 для фиксации поворотной части подхвата в рабочем вертикальном положении.Подхват 5 имеет штангу 14 с возвратной 5 пружинной 15 и рукояткой 16 для фиксации поворотной части в рабочем положении, Для повышения надежности подкладки 17 под автомобиль выполнены едиными на оба подхвата 5,10 Перед:наездом автомобиля на подъемниккаретка 4 опускается,в нижнее положение. За...
