B66F — Способы и устройства для подъема, перемещения или толкания грузов, не отнесенные к другим рубрикам, например устройства, в которых подъемная или толкающая сила прикладывается непосредственно к поверхности груза

Номер патента: 273398

Опубликовано: 01.01.1970

Авторы: Аршавский, Глидер, Линецкий, Спивак, Фесенко

МПК: B66F 1/08

Метки: 273398

...соединенные со штоком поршня. Подвижный клин размещен на направляющей плите, неподвижно соединенной с корпусом гидроцилиндра. Однако эти устройства недостаточно компактны, так как механизмы, приводящие в действие клинья, расположены вне самих клиньев.Для упрощения конструкции и компактности силовой цилиндр смонтирован внутри подвижного клина, в хвостовиках его поршней выполнены каналы для подачи рабочей жидкости, а в верхней части подъемного клина установлен грузовой башмак, имеющий сферическое основание.На чертеже показано описываемое гидравлическое устройство, продольный разрез.Устройство содержит подвижный клин 1 и подъемный клин 2. Подвижный клин расположен на направляющей плите 3. В подвижном клине выполнены цилиндрические...

Номер патента: 273399

Опубликовано: 01.01.1970

Авторы: Демат, Осипенко, Тимофее, Шер

МПК: B66F 9/00

Метки: вертикальных, конструкций, монтажа

...устройствам и может быть использовано при монтаже вертикальных конструкций, например аппаратов колонного типа.Известны устройства для,монтажа вертикальных конструкций, содержащие раму, выполненную в виде саней, снабженных упором. Однако эти устройства не исключают действия на грузоподъемные механизмы горизонтальной силы, возникающей после перехода центра тяжести аппарата за вертикаль, проходящую через ребро опрокидывания.Цель изобретения - обеспечение плавного перевода монтируемого аппарата в вертикальное положение.Это достигается тем, что на санях жестко укреплена двухкопсольная балка, на консолях которой установлены шарнирные опорные пяты.С целью использования устройства для монтажа конструкций разных диаметров и сечений упор по...

Номер патента: 273661

Опубликовано: 01.01.1970

Авторы: Коробов, Ленинградска, Родионов

МПК: B60P 7/12, B62D 63/06, B66F 9/12 ...

Метки: замок, коника, полуавтоматический, стойки

...ролика, укрепленного на свободном плече балансирного рычага, а другое плечо соединено с поворотной рукояткой.На чертеже показан замок стойки коника.Стойка 1 поворачивается на своей оси 2 и упором 3 стойки упирается в упорный ролик 4, который вращается на осц 5, закрепленной в щеках балансирного рычага 6. Последний может поворачиваться на оси 7, проходящей через косынки 8 поперечной балки 9. На правом верхнем конце балансирного рычага б установлен направляющий ролик 10,10 Распорцое усилие от воздействия пакетахлыстов через упор 3 стойки воспринимается роликом 4 ц далее через балацсцрцый рычаг б ц ось 7 передается ца косынки 8, приваренные к балке 9. Прц двцжец 1 ги ру коятки 16 15 вправо рычаг 11 тоже поворачивается вправо на осп 12,...

Номер патента: 274321

Опубликовано: 01.01.1970

Автор: Беломестнов

МПК: B66F 3/25

Метки: башмак, опорный, подъемно-рихтовочного, устройства

...ширине башмака невозможно достичь большого шага рихтовки. Кроме того, для надежной опоры башмака о грунт при рихтовке необходима значительная высота зуба, что ведет к увеличению габаритов устройства и потере устойчивости при подъеме,производится без подъема ошпальной решетки.На фиг. 1 изображен опорный башмак, видспереди; на фиг. 2 - то же, вид сверху; на 5 фиг. 3 - схема подъема пути; на фиг. 4 -схема рихтовки пути; на фиг. 5 - схема расположения цилиндров.Опорный башмак состоит из направляющецрамы 1, по которой перемещаются обоймы 2, 0 шарнирно скрепленные с опорными плитами 3при помощи пальца 4. Обоймы 2 могут перемещаться по раме 1 и фиксируются в ней стопорными скобками б. Для закрепления опорных плит в нижнем положении в...

Номер патента: 274322

Опубликовано: 01.01.1970

МПК: B66F 3/08

Метки: пневмогидравлическое

...устройство. Пневмогидравлическое устройство содержит гидравлический цилиндр 1 с поршнем 2, ца котором устацовлецы пальцы 3, передающие усилие, создаваемое ца поршне 2. Подъемцое усилие создается винтом 4, взаимодействующим с плуцжером б, создающим давлецие ца поршень 2. В верхней части цилиндра 1 жестко закреплен поршень 6 с подвижным пневматическим цилиндром 7. Все полости герметизированы уплотнениями 8, 9 и 10,На цилиндр 7 устанавливается деталь, которая будет обрабатываться ца станке, Полость между поршнем 6 и цилиндром 7 заполцяется сжатым газом под давлением 80- - 5 100 г/ел. Под действием веса детали цилиндр 7 будет опускаться до тех пор, пока возраста 101 цсе давление газа внутри цилиндра це уравновесит вес детали.Для...

Номер патента: 275338

Опубликовано: 01.01.1970

Авторы: Воскресенский, Коногоров, Пичужкин

МПК: B66F 3/24

Метки: гидравлический, домкрат

...дом индра 1, на наружной делана резьбовая наре рат состоит из циповерхности которого ка круглого профиля, 30 а чертеже изображен предлагаемь крышки 2, поршня 3 со штоком 4, ца котором закреплена опорная пята 5, жестко связанная с упорной гильзой 6 фиксирующего устройства, подвижного фиксирующего резьбового кольца 7 и двух тцтуцеров 8 для подключения домкрата к системе горизоитироваиия.Гидравлический домкрат действует следующим образомПри горпзонтировании груза жидкость подается через штуцер 8 в верхтттою часть цилиндра 1. Поршень 3 цод действием ца него жидкости перемешается сам п через шток 4, а также опорную пяту 6 перемещает упорную гильзу 6 фиксирующего устройства. Когда груз точно отгоризонтирован,...

Номер патента: 275339

Опубликовано: 01.01.1970

Автор: Грузинов

МПК: B66F 7/06

Метки: вертикального, оборудования, типа, установки, фундамент

...опорной 1 и поворотной 2 рам, связанных шарниром 8. Рамыснабжены направляющими 4, по которым припомощи тяговых б и возвратных б полиспастов перемещаются ползуны 7, соединенныепопарно штангами 8. Между балками рамы 2 расположены подвижые плиты 9, опирающиеся на домкраты 10, обьеднненные единой гидравлической системой.Устройство работает след ю:цпм образом.5 На поворотную раму 2 укладывается подлежащее установке оборудование и закрепляется на ней хомутами, стяжками, упорами пли другими прпспособленпямп, тпп которых определяется видом поднимаемого оборудования. г 110 При помощи тяговых полиспастов ползуны7 опорной рамы перемещаются в положение, прп котором опорная рама 1, поворотная ра.ма 2 и штанга 8 образуют примерно равнобедренный...

Номер патента: 276363

Опубликовано: 01.01.1970

Авторы: Задерей, Крюгер, Никитин, Ушанков

МПК: B66F 1/08

Метки: горизонтального, горловину, крышки, сосуда, установки

...устройства повышает точность установки крышки.На фиг. 1 изображено предлагаемое устроство, вид сбоку; на фиг. 2 - то же, вид с тоца и сверху.На тележке 1 установлена рама 2, котораянасажена на штыри 3 и 4 и опирается на домкраты б и б. 2Домкрат б служит для подъема рамы, адомкрат б - как противовес. Домкраты б и бподсоединены к тележке и раме через шаровые шарниры. На штырь 4 надета пружина 7,которая создает уравновешивание рамы при 2ненагруженном крышкой устройстве. На штыре 3 имеется шаровой шарнир 8, допускающий вертикальное перемещение и перекосрамы, но препятствующий ее горизонтальномуперемещению относительно тележки, На шты- ЗО ре 4 установлен шаровои шарнир 9, которыи допускает перекос и вертикальное перемещение рамы и связан с...

Номер патента: 276751

Опубликовано: 01.01.1970

Автор: Ильин

МПК: B60P 7/12, B62D 33/02, B62D 63/08 ...

Метки: коник, лесовозной

...ребра 10. Второй конец 25 балки покоится на цилиндрической опоре 11,которая своими концами через подшипники 12 опирается на основание. Опора 11 через охватывающую ее вилку 18 с помощью пальца 14 и приваренных к стойке ушков 15, шарнирно Зп соединена со стойкой 4. Чтобы свободный ко.нец балки 8 не имел горизонтального и вертикального смещения при тряске во время движения автомобиля, его заключают в П-образный ограничитель 16, приваренный к стойке 4. Сбоку основания, ниже балки 8 на высоту зуба, шарнирно монтируется разгрузочная балка 17 с гладкой поверхностью.Ось поворота разгрузочной балки смещена от центра в сторону жесткой стойки. Нижней полкой балка 17 ложится на наклонный упор 18, выполненный как одно целое с основанием.Упор...

Номер патента: 276831

Опубликовано: 01.01.1970

Авторы: Ииостраина, Иностранец, Федеративна

МПК: B66F 7/18

Метки: вадуц, германии, лихтенштейн»(федеративная, республика, теви-рат-анштальт

...конец которой шарнирно смонтирован ца нижнец балке, рамы, а другой снабжен опорным башмаком, 25 Устроцство содержит две одицаковые рамы 1, установленные на платформе 2. Каждая рама состоит из цснтральцого домкрата 3 ц двух других домкратов 4 и 5, которые ра:положены симметрично относительно оси платформы и одним концом шарнирно связаны наверху с центральным домкратом 3. Другой конец домкрата 4 подвижно укреплен ца откидной опорной балке б, а другой конец домкрата 5 - цз откидной опорной балке 7. Откидные опорные балки одним концом шарнирно смонтированы на нижней балке 8 рамы, а другой конец снабжен опорным башмаком 9. Опорная балка держцвастся в всртикальцогп положении пружинной защелкой.Йа верхнем конце центрального домкрата 3...

Номер патента: 277235

Опубликовано: 01.01.1970

Авторы: Булатников, Новик

МПК: B66F 1/08

Метки: гидравлический, домкрат

...Арпус гцд крат.Домкрат включаетванными в него обратгкой 3, имеющей выточпоршнем расположенас маслоотводящим ка поршень ым кла ки 4 цк нерабо налом баном наль чая п В ко кратов с м грани н а поршня.Известны гидравлическ омкраты, включающие расположенные пусе поршень с 5 обратным клапаном и ограничитель хода поршня.Предлагаемый домкрат отличается тем, что внутри него смонтирован полый шток, полость которого соединена с полостью корпуса, и 10 уплотняющая втулка с кольцевыми выточками, связанными с радиально расположенными каналами, причем в верхней части полого штока выполнены отверстия, соответствующие радиальным отверстиям втулки. Это обеспечц вает самоторможение поршня в заданном полокении.С целью бесстуценчатой регулировки высоты...

Номер патента: 277236

Опубликовано: 01.01.1970

Авторы: Жилинский, Магнитогорский, Предпри, Холодилин, Шалтин

МПК: B66F 1/08

Метки: гидравлический, клин

...клина 4, размещенных в -направляющей скобе 5. Передняя часть корпуса 1 снабжена проушинами 6, 5 а концы скобы 5 - соответствующими проушинами 7. Соединение скобы 5 с корпусом 1 осуществлястся с помощью пальцев 8, присоединенных к корпусу 1 с помощью цепочек 9.Подвижный клин 3 соединяется со штоком 10 10 гидроцплпндра с помощью чеки 11. В торцовой части 12 скоб 5 выполнено окно И.Рабочая часть клина закладывается в зазор между фундаментом 14 и монтируемым оборудованием 15. Прп этом шток 10 гидро цилиндра с подвижным клином 3 находятсяв крайнем правом положении. Для подъема оборудования 15 на высоту, пеооходпмую для выверк, качанием рукоятки 2 насоса рабочая жидкость нагнетается в гпдроцилиндр, 20 шток 10 с подвижным клином 3...

Номер патента: 277237

Опубликовано: 01.01.1970

Автор: Грузинов

МПК: B66F 3/36

Метки: грузоподъелное, шагающее

...8, 9 и 10. Цилиндр жестко соединен с поддерживающим захватом 2. Шток 8, через который проходит шток 9, выполнен полым. Шток 9 проходит через канал в силовом захвате 1 и имест на конце упор 11, служащий для утаиния клина 3. Клинья 3 поджаты пружи12 к корпусам захватов и и направляющепроходящей через захваты,При подъеме груза давление подается в камеру А цилиндра 4, н поршень 6 поднимаетсяодновременно с поршнем 5. Шток 8 упираетсяв корпус захвата 1 и подает его вверх вместе10 с грузом. Вся система опирается на захват 2,Для подтягивания поддерживающего захвата 2 давление подается в камеру Б цилиндра 4. Цилиндр перемещается вверх, увлекаяза собой захват 2. Силовой захват 1 в это вре 15 мя заклинен под действием груза. После этогоцикл...

Номер патента: 278993

Опубликовано: 01.01.1970

Авторы: Гусынин, Курицын

МПК: B66F 5/02

Метки: гаражный, передвижной, подъемник

...и установка рессоры осуществляются в обратной последовательности, области гараж Пр едм ет из о бр етения ижнои и дсх содер колеса ру см дом,монтажа моонлсй, ходовые вагах опо троприво Изооретение относитсяго ооорудования,Известны передвижные гаражные подъемники для монтажа и демонтажа деталей и узлов автомобилей, содержащие раму, опирающуюся на ходовые колеса и несущую на шарнирных рычагах опору сменных рабочих органов с электроприводом. Известные подъемники не обеспечивают быструю замену рабочих органов для различных деталей и узлов автомобилей,Цель изооретения - обеспечение быстрой установки на опоре подъемника рабочих органов для различных деталей и узлов автомобиля и повышение его производительности. Это достигается тем, что опора...

Номер патента: 278994

Опубликовано: 01.01.1970

Авторы: Гусынин, Котельников, Курицын

МПК: B62B 1/06, B66F 5/02

Метки: передвижной, подъемник

...портал б с лебедкой 7 привода подъемной платформы 8, выполненной в виде поворотной дуги, одним концом 9 укрепленной на раме при помощи шарниров, Платформа в нижнем положении опирается на упоры 10, а в верхнем - на упоры 11 и свободным концом соединена гибкой связью 12 с оарабаном лебедки.Для перевозки штучных грузов, напримерагрегатов, в верхней части поворотной формы 5 установлен кронштейн И для навески сменных грузозахватных органов, а для перевозки навалочных грузов на боковой стороне подьемной платформы предусмотрены кронштейны 14, а пазы 15 - для навески сменных гру зонесущих платформ 1 б.Для погрузки штучных грузов подъемникнакатывается на груз, например агрегат, так, чтобы агрегат оказался под поворотной дугой подъемной...

Номер патента: 279347

Опубликовано: 01.01.1970

Авторы: Соколов, Шавкунов

МПК: B60P 7/12, B62D 63/06, B66F 9/12 ...

Метки: замок, коника, стойки

...выполнен в виде поворотного диска, также имеющего углубления для стопорного ролика и жестко укрепленного на оси, установленной в пазах основания коника,Для предотвращения самопроизвольного открывания стойки на оси фиксатора жестко укреплен рычаг, свободный конец которого с одной стороны при помощи пружины соединен с основанием, а с другой - с гибкой тягой. Для приведения откидной стойки 4 в положение разгрузки к концу приводного канатика или тяги, выведенному в сторону, проти воположную разгрузке, прикладывается усилие в направлении стрелки А; рычаг 9 при этом, преодолевая сопротивление пружины растяжения 10, поворачивается против часовой стрелки, поворачивая одновременно и 0 фиксатор б. После совпадения углублений 8запора со...

Номер патента: 279430

Опубликовано: 01.01.1970

Авторы: Геллер, Котенко

МПК: B66F 9/12

Метки: вилках, погрузчика, поддона, удержания

...для удержания поддона на вилках погрузчика, снабженного сталкивателем.Цель изобретения - упрощение конструкции приспособления. Для этого оно выполнено в виде двуплечих рычагов с зубьями, каждый из которых шарнирно закреплен на внутренней боковой поверхности вилки, причем центр тяжести каждого рычага находится на плече, имеющем зуб.На чертеже показано предложенное при собление, вид сбоку.Приспособление содержит двуплечие рычаги 1, шарнирно закрепленные при помощи осей 2 на внутренних боковых поверхностях вилок 3. Горизонтальное плечо рычага снабжено зубом 4, Двуплечий рычаг выполнен таким образом, что его центр тяжести находится на плече, имеющем зуб.В исходном положении рама сталкивателя 5 отведена в крайнее правое положение, При...

Номер патента: 279508

Опубликовано: 01.01.1970

МПК: B66F 9/06

Метки: 279508

...жидкость подается к четырем исполнительным механизмам автопогрузчика: гидроцилиндру 13 главного подъема рабочего органа, гидроцилиндру 14 наклона мачты, гидроцилиндру 15 выдвижения рабочего 10 органа и гидромотору 16 для навесного оборудования. При этом потребный расход рабочей жидкости у гидроцплиндров 13 и 15 примерно в два раза больше, чем у гндроцилиндра 14 и гидромотора 16. От насоса 2 рабочая 15 жидкость через напорный трубопровод 17 поступает по двум направлениям: трубопроводу 18 через обратный клапан 19 к трубопроводу 7 и к распределителю 8 и по сливному трубопроводу 20 к масляному баку 4.20 На трубопроводе 20 установлены нормальнооткрытые клапаны 21 и 22, кинематически связанные с золотниками 9 и 11, Клапан 21 или 22 состоит...

Номер патента: 279920

Опубликовано: 01.01.1970

Авторы: Брандт, Сепп

МПК: B66F 7/02

Метки: бочкоподъемник

...или автомашину. Подъемное устройство при движении шатуна из положения 111 в 15 положение Л возвращается в исходное положение 1, отпуская кулису. 20 Бочкопод.ьемник, включающий опорную раму с грузовой площадкой и подъемный механизм с приводом, отличающийся тем, что, с целью упрощения конструкции, подъемный механизм выполнен с шатуном, закрепленным 25 на валу редуктора привода и соединенным посредством тягового гибкого органа с грузовой подъемной площадкой,Изобретение относится к устройству для подъема пивных бочек на эстакаду или на автомашину.Известны бочкоподъемники, включающие опорную раму с грузовой площадкой и механизм с приводом подъема бочек, скатывающихся в приемник подъемника,Отличительной особенностью описываемого...

Номер патента: 279928

Опубликовано: 01.01.1970

Авторы: Государственный, Данилевский, Проектно

МПК: B66F 3/22

Метки: 279928

...при помощи кронштейнов 8 шарнирно присоединены два нижних звена 4 и 5 и два верхних звеца 6 и 7. Верхние и нижние звенья между собойсоединены шарнирами 8.Каждое звено может быть выполнено в видетруб, коробки или фермы. Звенья жестко по 5 парно соединены между собой поперечинамиЭ и 10, которые также могут выполнены в видеструб, коробки или фермы. В сложенном положении звенья 4 и 6 располагаются в створе поотношению к звеньям 5 и 7. При этом звенья10 и поперечины верхних или нижних звеньев располагаются на одном уровне,На поперечинах соосцо с осями 11 звеньев4 - 7 жестко укреплены канатныс шкивы 12,попарно связанныс между собой гибкими перс 15 крещенными тягами 13. На нижних звеньяхукреплены вилки 14, а на верхних звсньях -проушины 15...

Номер патента: 280797

Опубликовано: 01.01.1970

МПК: B66F 7/20

Метки: htt0-ti, ii±-ns, всесоюзная

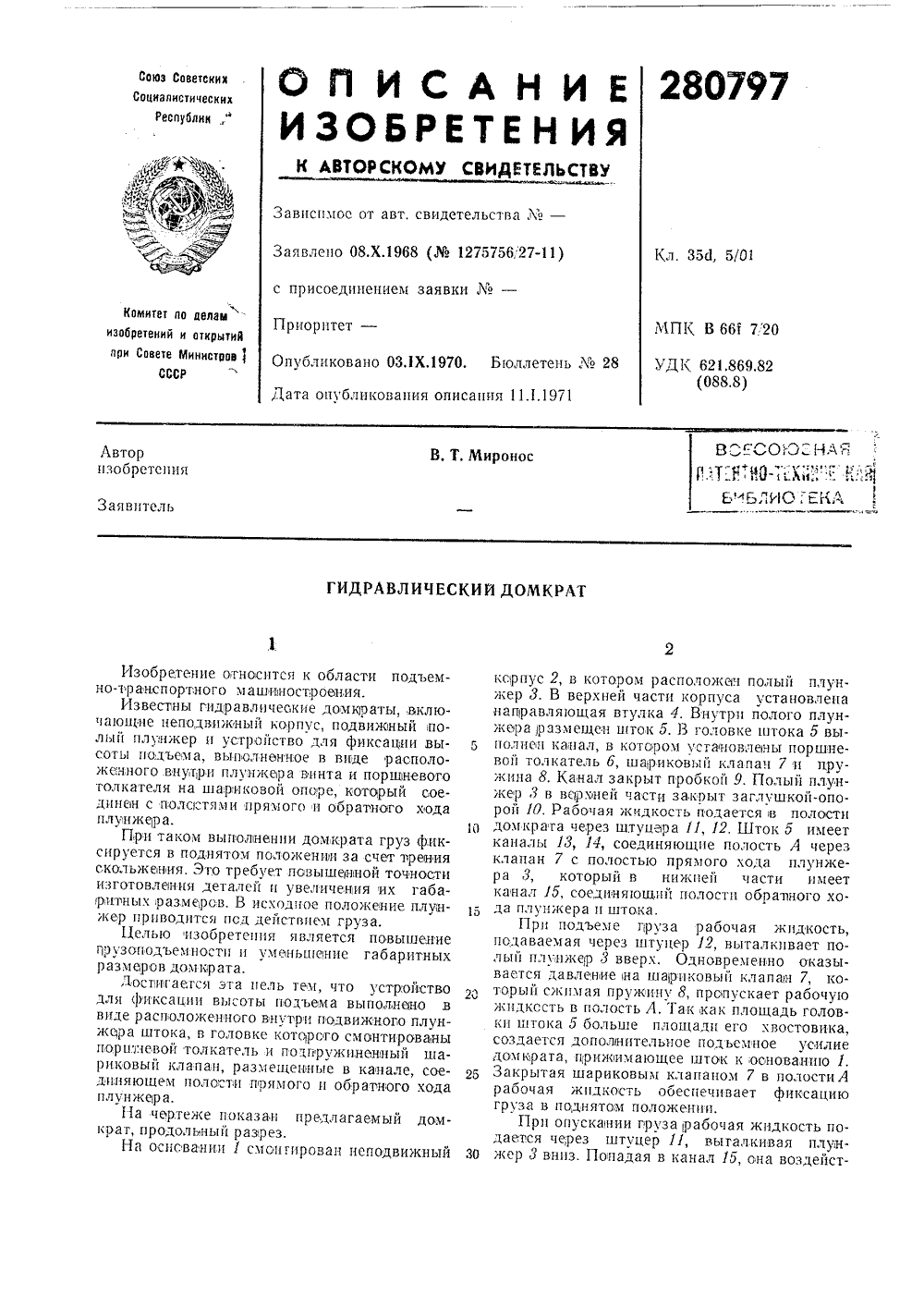

...соединяющем полости прямого и обратного хода плунжер а.11 а чертеже показан предлагаемый домкрат, продольный разрез.На оснсвании 1 смонтирован неподвижный ксрпус 2, в котором расположен полыи плунжер 8. В верхней части корпуса установлена направляющая втулка 4. Внутри полого плунжера размещен шток 5. В головке штока 5 выполнен канал, в котором установлены поршневой толкатель 6, шариковый клапан 7 и пружина 8. Канал закрыт пробкой 9. Полый плунжер 8 в верхней части закрыт заглушкой-опорой 10. Рабочая жидкость подается в полости 0 домкрата через штуцера 11, 12. Шток 5 имеетканалы 18, 14, соединяющие полость А через клапан 7 с полостью прямого хода плунжера 8, который в нижней части имеет канал 15, соединяющий полости обравного хода...

Номер патента: 280798

Опубликовано: 01.01.1970

Авторы: Кировский, Кузнецов, Проектный, Смоленцев

МПК: B66F 1/08

Метки: выверки, железобетонных, плит, подъема

...все установочные зазоры.В дальнейшем плита поднимается птдравлРческцм приводом с помощью плунжера 9. После подъема плиту выравнивают и подбивают грунт в образовавшиеся под ней пустоты. Предмет цзобрете Устройство для подъема и выв бтацых плит, включающее гидр поворотгцыхи грузовыми головка т 1 ееея тем, что, с целью повышен ности работы устройства, ца пов ловках утацовлецы посредством дополнительные грузовые головк схситироваца несущая балка с причем в,нижних головках выпо под торцовые ключи, изображено описываемое устргж роцсгво,Устройствомозажцмцымикратов имеюторцовымц клгнездах головодомкратов.Лля цодъехваОт с Ооковы состоит из балкизахватами 2, дв щих поворотные очами 5. Клочи у к 6, соединенных 1 с двумя сах гидродохтголовки...

Номер патента: 280799

Опубликовано: 01.01.1970

Автор: Кузнецов

МПК: B66F 3/24

Метки: гидравлический, домкрат

...рукоятки воздух поотверсти 51 м,74 и 35 подаегся в пневмодвпгатель и масляньш бачок. Воздушная полость гпдроцилиндра 4 через отверстие 3 б сообщается с атмссферой. Воздух, попав в масляный бачок 3, воздействует на порнень 12 и создаст подпор маслу, При этом обратныйклапан 13 закрыт, внутри поршня 12, а следовательно, и В дренажнОЙ 1 са 11 ав 1 се 16 сохраняется атмос.30 фв 7 НОЕ ДаВЛСЦГЕ.Ц ц 2) эг 0 б 5 2 7 79 217 Составитель В. Смирновдактор Оберемок Корректор Л. Л. Евдоно;)аказ 5410 Тираж 480 ПодписноеЫ 1 ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж-З 5, Раущская наб., д. 4/5 агорская типографи Таким образом, уплотнения поршня 12 оказывшотся под перепадом давления и 111 адежпо отсекают внутре...

Номер патента: 282639

Опубликовано: 01.01.1970

Авторы: Бызср, Всесоюзный, Гришаков, Зубов, Специальным

МПК: B66F 9/00

Метки: аппаратов, крупногабаритных, передвижное, установки

...монтажа аппарата с помощью устройства,На гусеничной самоходной тележке 1 нараме 2 установлены телескопические силовые цилиндры 3 с поворотными головкамп 4, к О каждой паре которых крепятся две грузовыеполуплатформы 5 с помощью пальцев 5. Пальцы соединяют основные проушины 7 полуплатформ 5 с головками 4 силовь 1 х цилиндров. Головки снабжены направляющими 8, в которых 5 перемещаются ползуны 9 с осями 10. Принаклоне поднимаемого аппарата ползуны одной из полуплатформ фиксируются. На эти оси опираются проушины 7. Полуплатформы 5 снабжены дополнительными, повернутыми О на 90 по отношенгно к основным, проушинами 11, служащими для закрепления полуплатформ 5 вдоль тележки 1.Для закрепления аппаратов различных диаметров полуплатформы снабжены...

Номер патента: 283082

Опубликовано: 01.01.1970

Авторы: Бывш, Иностранец, Иностранна, Федеративна, Хохтиф

МПК: B66F 3/24

Метки: зданий, методом, монтаже, перекрытий, подъема, этажей

...используется несколько устройств, каждое из кото рых монтируется на оголовке колонны 2, Уст.3ройство содержит обойму 3, на которой установлен силовой гидравлический цилиндр 4. Плунжер этого цилиндра поддерживает траверсу б. На обойме 3 и траверсе б предусмотрены приспособления б для фиксации штанг 7. Каждая из последних собрана из отдельных секций (7 а, 7 б, 7 в), На обойме 3 смонтирована рама, образованная стойками 8, соединенными поперечинами 9 и 10. Поперечины 10 выполняют роль направляющих для колес тележек 11. Последние оборудованы гнездами 12 для секций штанг 7. Эти гнезда оборудованы фиксирующими приспособлениями, обеспечивающими подвеску секций штанг 7. Тележки 11 перемещаются с помощью канатов 13, проведенных по отклоняющим...

Номер патента: 284270

Опубликовано: 01.01.1970

Авторы: Волович, Иванов, Рабинов, Руцкф

МПК: B66F 3/08

Метки: винтовой, домкрат

...сидящий в подшипнике 8 корпуса 9, расположенных в нижней части гайки 5. В обойме на оси 10, параллельной оси гайки, насажен молоток 11, снабженный заплечиком и торцевым выступом,Зубчатый венец 3 насажен на обойму и снабжен торцевыми выступами 12, упирающимпся в молоток 11 и управляющими его движением, выводя из зацепления после удара.Корпус 9 домкрата содержит крышку 13 сфиксирующими шпонками 14 для обеспечения 5 поступательного перемещения винта 15 вдольоси домкрата. К корпусу домкрата прикреплена рукоятка 1 б, в которой помещено пусковое 17 и реверсивное 18 устройства.Домкрат работает следующим образом.10 При включении домкрата сжатый воздух измагистрали поступает в рабочую полость двигателя, давит на лопатки и приводит ротор...

Номер патента: 284271

Опубликовано: 01.01.1970

Авторы: Гущенков, Дремов, Забарский

МПК: B66F 7/06

Метки: подъемник, самоходный

...подъемников является малый фронт обслуживания.Цель предлагаемого изобретения - расширение фронта работ подъемника. Для этого на поворотной платформе смонтирована выдвижная рама, опирающаяся на ходовую тележку и несущая подъемную рабочую площадку,На чертеже показан описываемый подъемник.Предлагаемый подъемник содержит самоходную тележку 1 на пневмоколесах, на которой установлена телескопическая колонна 2, На конце колонны закреплена верхняя поворотная рабочая площадка 3, поворот которой осуществляется от привода на самой площадке. Подъем и опускание верхней площадки происходит с помощью электролебедки, установленной в раме тележки, На неподвижной части колонны расположена ная рабочая площадка 4, вь консоли, поворот которой о привода. На...

Номер патента: 284272

Опубликовано: 01.01.1970

Авторы: Ентин, Ленинградский, Общественных, Проектный, Экспериментального

МПК: B66F 7/02

Метки: 284272

...32, закрепляемые наплите, Вместо электрической лебедки возможно применение другой лебедки двустороннегодействия. Прямолинейные участки тяговогоканата могут быть заменены жесткими тягами.Верхняя 3 и нижняя 4 траверсы состоят также из двух половин, соединяемых болтами,Для закрепления траверс 3 и 4 на колоннеприменяется винтовой прижим 33. 20Штанги б неподвижно закрепляются в траверсах 3 и 4 н 8 с помощью накладок и болтов.Траверса 8 неразборная и имеет рым дляподъема и транспортировки,Устройство применяется для подъема плит 25покрытий и перекрыгий многоэтажных и одноэтажных зданий, для подъема готовых этажей,разверток и т. п.Кроме подъема плит перекрытий, устройствообеспечивает механизированный подъем З 0штанг, а также опускание плит...

Номер патента: 284943

Опубликовано: 01.01.1970

Авторы: Котл, Палант, Тарасенко

МПК: B66F 15/00, E21C 35/14, E21D 23/12 ...

Метки: подъема, рештачкого, скребкового, става, транспортера

...шарнирно соединено с силовым цилиндром.На фиг, 1 изображено описываемое устройство, внд сбоку; на фиг. 2 - то же, вид спереди. конце рычага имеется опорная пята.устройств на рештачном стане по его устанавливается несколько.В аварийных случаях, например при п 5 нижней ветви скребковой,цепи, при зашке транспортера, в поршневую полость с го цилиндра 3 подается рабочая жид Двуплечий рычаг 4 поворачивается о тельно оси кронштейна 5 и, упираясь в о пласта опорной пятой, приподнимает обр,ную к выработанному .пространству транспортера. Опускается рештачный ст собственным весом. ких ине орыве тыбовиловокость. тноси,почву ащенчасть ав под ет чзоор ЕН 1 ового транспортера сопространства забоя с которым шарнирно 3. Шток силового циан с...

Номер патента: 285197

Опубликовано: 01.01.1970

Автор: Изоб

МПК: B66F 5/02

Метки: домкрат, подкатной

...надежного сцепления поворотного упора с опорной поверхностью в момент торможения упор снабжен съемной накладкой с насечкой.На фиг. 1 показаи предлагаемый подкатной домкрат; на фиг. 2 - узел А на фиг. 1; на фиг. 3 - домкрат в разрезах.Подкатной домкрат состоит из ходовой тележки 1, силового цилиндра 2 с захватным органом 3, выдвижной гильзы 4 с корпусом 5 и колес 6. На оси-балансире 7 установлены колеса 6 и тормозное устройство, состоящее из упора 8 с накладками 9 ификсатора 10, В кор 10 15 20 25 30 МП 1( В 661 502УД 1( 629.11.012.73 (088,8)285197 2 жок 15, соприкасаясь с кулачком 19, расположенным,на ступице 18 колеса б, поворачивается на штоке 12 фиксатора 10, сжимая пружину 1 б. По прохождении кулачка 19 флажок 15 под действием...
