B66C 23/62 — конструктивные элементы

Номер патента: 670527

Опубликовано: 30.06.1979

Авторы: Посошин, Цинман, Шнеер

МПК: B66C 23/62

Метки: башенного, крана, секций, стык

...1.Недостатком известной конструкции является ее сложность.Цель изобретения - упрощение конструкции стыка,Для этого пояс другой стыкуемой секции снабжен жестко прикрепленной к нему коробчатой балкой, в которую вставлены пальцы.Кроме того, пальцы выполнены ступенчатыми, с конусными переходами между ступенями.На фиг. 1 схематично изображена башня крана, общий вид; на фиг. 2 - узел 1 на фиг. 1; на фиг. 3 - разрез А - А на фиг.2; на фиг. 4 - разрез Б - Б на фиг. 2.Стыковое соединение секций 1 и 2 включает стыкуемые пояса 3 и 4, выполненные из одиночных уголков. К поясу 3 приварена мощная балка 5 коробчатого сечения, в которой в 2-х взаимно перпендикуФормула изобретени 1. Стык секций башенного крана, содержащий пояса секций, выполненные из...

Номер патента: 672144

Опубликовано: 05.07.1979

Авторы: Безрукова, Божкова, Золотарский, Котова, Мирошниченко, Сидякин

МПК: B66C 23/62

Метки: опорный, ролик, стрелы, телескопической

...что обра.зуется неразъемная конструкция. Упругое кольцо 3 изготавливается иэ упругого пластичного ма. териала, например капролоиа, литьевого ноннами.да и др., путем заливки разогретого материала в литьевую прессформу с вставленными в нее ободом 1 и опорной втулкой 2. Втулка 2 имеет наружные бурты 4, повышающие ее жесткость и фиксирующие упругое кольцо 3, Для предотвращения отслоения упругого кольца 3 от внутренней поверхностиобода 1 при деформации в процессе работы последний имеет нарезку 5, которая может быль и винтовой (типа резьбы с участками правого и левого направления для предуп.реждения свинчивания), Соответствующие торцы3кольца 3, обода 1 и втулки 2 расположены в одной плоскости.При работе опорный ролик перекатывается цо...

Номер патента: 672145

Опубликовано: 05.07.1979

Автор: Шифрин

МПК: B66C 23/62

Метки: башенного, крана, разъемное, секций, соединение, трубчатых

...содержит закрепленные на концах секций 1 и 2 и соприкасающиеся друг с другом фланцы 3 и 4, наружныеповерхности которых выполнен й скмамй. Эти скосы охватываюг. ся четырьмя сегментами 5 с кольцевой проточкой 6 в виде усеченного конуса. Сегменты 5 соедине. йы между собой тягами переменной длины 7, Секции 1 и 2 центрируются штырями 8.Процесс соединения фланцев происходит следующим образом,Верхняя секция 1 устанавливается на нижнюю, секцию 2 и центрируетсяс помощью штырей 8.Стянутое с помощью тяг переменной длиныразъемное соединение вводится внутрь фланцевого соединения, Последовательным вращением всех тяг 7 разжимают сегменты 5 до тех пор, по ка их кольцеваяпроточка 6 не совпадет со ско. сами наружных поверхностей фланцев 3 и 4 по всей...

Номер патента: 726013

Опубликовано: 05.04.1980

Авторы: Балашова, Мотков, Рудяков

МПК: B66C 23/62

Метки: грузоподъемников, крюковой, опорное, подвеской

...1 (штрих-пукнтирными линиями показанонерабочее положение); на фиг, 3 - разрез А-Афиг,2,Опорное устройство для грузоподъемнойстрелы с крюковой подвеской содержит стойку1, жестко закрепленную на транспортном средстве, и П-образную опору 2 с карманом 3,шарнирно закрепленную на стойке с помощьюоси 4, расположенной перпендикулярно кпродольной оси стрелы. Опора 2 снабженаупорами 5, ограничивающими наклон опоры 2относительно стойки 1,В нерабочем состоянии опора 2 под действием массы тяжелой части кармана 3 имеетнаклон, ограниченный упором 5.При опускании грузоподъемной стрелы втранспортное положение висящая крюковаяподвеска взаимодействует с наклонной поверхностью опоры 2 и; скользя по ней, попадаетв карман 3, При этом стрела,...

Номер патента: 737350

Опубликовано: 30.05.1980

Авторы: Зорин, Иванов, Меркин, Свердлов, Цимакуридзе

МПК: B66C 23/62

Метки: конструкции, решетчатой, соединение, стыковое, четырехгранной

...сопрягаемые торцы с обвяз кой поясов в виде стоек, диагональныестержни, раскосы и соединительные эле менты, причем оси раскосов, стоек и поясов каждого сопрягаемого торца пересекаются в одной точке, о т л и ч а ю щ е е с я тем, что, с целью упрощенияконструкции, и снижения металлоемкости,диагональный стержень одного из сопрягаемых торцов смещен вдоль секции отобщей плоскости осей стоек обвязки дру гого сопрягаемого торца, причем точкапересечения геометрической плоскостидйагонального стержня и оси раскоса смещена с образованием эксцентриситетаотносительно оси пояса, а точки пересе чения осей раскосов, стоек и поясовсопрягаемых торцов расположены наобщей плоскости осей стоек обвязки.2. Стыковое соединение по и. 1, о тличающееся тем,...

Номер патента: 742357

Опубликовано: 25.06.1980

Авторы: Ахметьев, Паншин

МПК: B66C 23/62

Метки: башни, блокировочное, крана, телескопической

...двуплечий рычагпри блокировке.Второе плечо рычага имеет цапфу 8 для упора в нее винта 9 запирающего элемента. Запирающий элемент состоит из гайки 10, шарнирно закрепленной на выдвижной секции 2 башни и винта 9 с упором 11 для запирания двуплечего рычага после того, как кулак 4 войдет в выемку гнезда 5 и упор 11 соприкоснется с рычагом 1.Устройство работает следующим образом.Выдвижная секция 2 башни выдвигается на такую высоту, чтобы кулачки 4 нахо42357 формула изобретения иг. Составитель А. Техред К. Шуфри Тираж 932 ЦНИИПИ Государственного ко по делам изобретений и 13035, Москва, Ж - 35, Рауп 1 ск нал ППП Патент г. Ужгород, г 1 айк Редактор Т. ЗубковаЗаказ 3388/22 ч Кар рек Подпи митега СССР открытий ая наб., д. 4 ул Проектнаор М....

Номер патента: 779286

Опубликовано: 15.11.1980

Авторы: Бухановский, Егоров, Шифрин

МПК: B66C 23/62

Метки: башенного, крана, разъемное, секций, соединение

...зубчатый венец 7.Нижняя секция 2 снабжена упорами 8,на которые опираются пружины 9.Пружины 9 поджимают неповоротнуюгайку 10 с промежуточным кольцом 11 кфланцу 4.Гайка 10 удерживается от вращенияшпонкой 12.Для вращения поворотной втулки 6 пдусмотрен переносной механизм 13.В целях снятия и замены зубчатого венца 7, промежуточных колец 5 и 11 и гайки10, они выполнены разрезными из 3 сегментов 14 соединенных шарнирами 15 между собой.фиг.1 Переносной механизм 13 состоит из корпуса 16, закрепляемого на стенке секции 1,вал-шестерни 17, шестерни 18 и вал-шестерни 19. Вращение механизма 13 прбизводится рукояткой 20,Устройство работает следующим образом.Секция 1 устанавливается фланцем 3 нафланце 4 секции 2, При этом поворотнаявтулка 6 опирается...

Номер патента: 783203

Опубликовано: 30.11.1980

Авторы: Балабаев, Дыдиков

МПК: B66C 23/62

Метки: грузоподъемного, крана, пространственных, разъемное, секций, соединение

...поворота между втулками и соединительными элементами цилиндрическими вкладышами, каждый из которых выполнен с эксцентрично расположенным относительно продоль ной оси втулки отверстием для соединительного элемента.На фиг. 1 изображено разъемное соединение в раэрезе 1 на фиг. 2 - сечение А-А на фиг, 1. 25Разъемное соединение пространственных секций грузоподъемного крана состоит из приваренных к поясам 1 и 2 втулок 3 и 4, в которые с возможностью поворота установлены вклады ши 5 и б с эксцентрично расположенны"ми относительно продольной оси втулок отверстиями под соединительныйэлемент 7. Вкладыш 5 имеет цилиндрический выступ 8, а вкладыш 6 - соответствующий паз,Вращением вкладышей 5 и б можноликвидировать несоосность стыкуемыхвтулок в...

Номер патента: 796182

Опубликовано: 15.01.1981

Авторы: Новокрещенов, Эпп

МПК: B66C 23/62

Метки: kpaha, грузоподъемного, крепления, наоголовке, прожектора

...1 установлен йа оси 3 с возможностью свободного поворота, на одном конце которой имеется буртик 4 для удержания кронштейна прожектора, а на другом - смонтирован диск 5, ограничивающий ход осн при втягивании ее в соленоид 6. Кронштейн 1 прижат к боковой стенке оголовка за счет усилия пружины 7.Прн транспортировке н работе крана с постоянным углом подъема стрелы прожектор зафиксирован в заданном положении за счет усилия пружины 7, которая воздействует на ось 3, прижимающую своим буртиком 4 кронпттейн 1 к боковой стенке оголовка. При изменении угла подъема стрелы, т. е, при работе механизмов угла подъема стрелы, подается электрический ток на обмотку соленоида 6, при этом возникающее магнитное поле, притягивая диск 5, смещает ось 3, снимая...

Номер патента: 804569

Опубликовано: 15.02.1981

Автор: Литвинов

МПК: B66C 23/62

Метки: башне, крепления, стрелыкрана

...7 и 8, Башня образована вертикальными трубчатыми стойкамИ 9, ригельными элементами 10 н 11 и раскосными элементами 12 и 13. К ригель" ным элементам 10 приварены клиновые накладки 14. Для наращивания башни 1 стрелу 4, зафиксированную в обойме 3 штырем 5, переводят с помощью полиспаста (не показан) в вертикальное положение. При этом скоба 6 ориентируется по стойкам 9 и стрела 4 занимает заданное положение, в котором ее закрепляют пальцами-фиксаторами 7 и 8. Нагрузка от стрелы 4 передается на башню 1 через пальцы-фиксаторы 7 и 8, точки ее приложения совпадают с точками контакта пальцев-фиксаторов 7 и 8 с ригельными элементами 10 и 11.Действующие на башню силы можно разложить на горизонтальные составляющие Г и вертикальные составляющие 0,....

Номер патента: 846496

Опубликовано: 15.07.1981

Авторы: Ганин, Оршульский

МПК: B66C 23/62

Метки: kpaha, грузоподъемного, простанст-венных, разъемное, секций, соединение

...крана ссов 1, раскосов 2 и поп полненных из труб. Устройство для стыковки состоит иэ штыря 4, прикрепленного к верхнему концу пояса нижней секции 5, стакана 6, закрепленного в торце пояса верхней секции 7, втулки 8 с реэьбовыми тягами 9 и гайками 10, соединительного пальца 11. В торце поясов верхней секции 7 закреплены кронштейны 12.При сборке втулки 8 резьбовыми тягами 9 закреплена в отверстиях кронштейнов 12 гайками 10 в плавающем положении. Нижнюю секцию подводят до захода штыря 4 в отверстие стакана б.Палец 11 свободно заходит в отверстие втулки 8 и штыря 4, так как втулка 8 в зто время находится в свободном состоянии. После установки пальца 11 гайки 10 затягивают до соприкосновеии упорных поверхностей штыря 4 и стакана 6. При...

Номер патента: 850559

Опубликовано: 30.07.1981

Авторы: Ганин, Оршульский, Павлов, Посошин

МПК: B66C 23/62

Метки: башенный, кран

...платформы 2, башни 3, на которой шарнирно закрепленабалочная стрела 4, грузовой тележки5, несущей на грузовом канате 6 крю"ковую подвеску 1, и устройство дляфиксации грузового каната, состоящееиз шарнирно закрепленного в основании стрелы 4 на кронштейне 8 крюкового захвата 9, Захват 9 соединен регулируемой по длине шарнирной тягойО с башней 3. Клиновая обойма 11,в которой закреплен конец грузовогоканата 6, шарнирно соединена с серьгой 12, на которой закреплена ось 13,а на грузовой тележке 5 установленыкронштейны 14 с пазами. Для ограничения хода грузовой тележки 5 на стрелерасположен упор 15,Прн гориэонтальнои полоаении стрелы крюковой захват 9 находится в эа"цеплении с осью 3 внутри серьги 2,соединяя тем самым конец грузовогоканата со...

Номер патента: 906913

Опубликовано: 23.02.1982

Авторы: Вачевский, Главацкий, Камышанченко, Пысарив, Сенишин

МПК: B66C 23/62

Метки: крана, опорное, стрелы

...в стороны с помощью тарельчатых пружин 5, которые поджимают захваты с нижней стороны, при этом шток 10 смещен в правую сторону, а цилиндр 11 - в левую. Стрела, ложась на пяты, которые подняты внутренними своими концами вверх (на чертеже не показано), медленно опускаясь, поворачивает пяты вместе с захватами на оси 6, которые своими коническими сторонами захватывают стрелу сверху посадочного места. Нижние концы захватов, давя тарельчатые пружины, вместе со стержнями опускаются до тех пор, пока стрела не ляжет на опорные пяты под своим весом, Благодаря сквозным отверстиям 13 в поршне 12 гидрозамка шток вместе с поршнем имеет возможность раздвинуться и прижать захватами стрелу.В транспортном режиме при резком встряхивании стрелы...

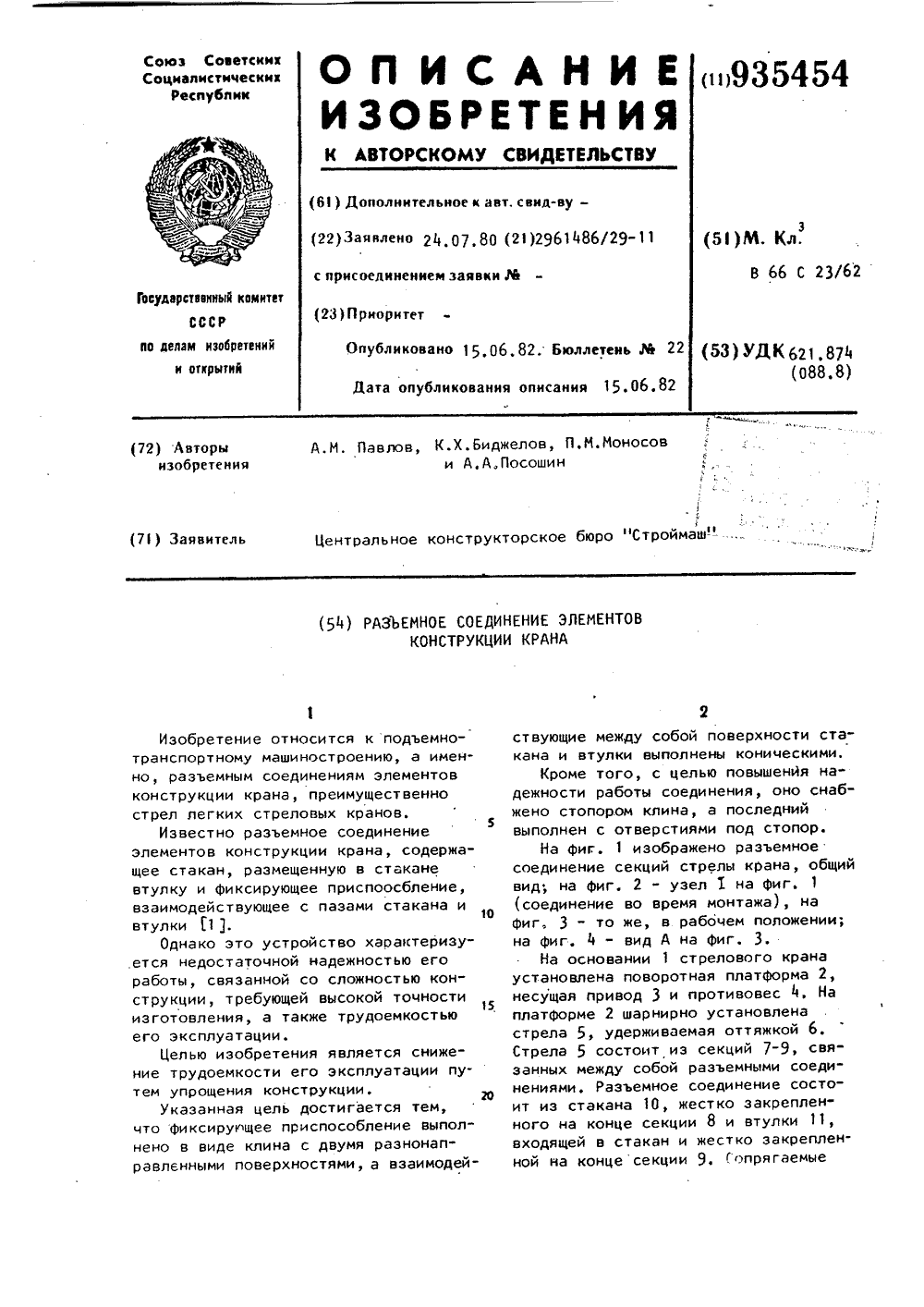

Номер патента: 935454

Опубликовано: 15.06.1982

Авторы: Биджелов, Моносов, Павлов, Посошин

МПК: B66C 23/62

Метки: конструкции, крана, разъемное, соединение, элементов

...ко" нусными. 8 стакане 1 О выполнены пазы 14 и 15, а во втулке 11 - пазы 16и 17, В эти пазы входит фиксирующее приспособление - клин 18, который вы. полнен с двумя разнонаправленными навстречу друг другу поверхностями 19 и 20. Поверхность 19 клина 18 взаимодействует с пазом 14 стакана 1 о 1 О и пазом .16 втулки 11, а поверхность 20 " с пазом 15 стакана 10 и пазом 17 втулки 11, В клине 18 имеются отверстия 21 для стопора 22, выполненного в виде шплинта. Анало гично выполнено соединение секций 7 и 8 стрелы 5. Монтаж секций стрелы происходит следующим образом. В горизонтальном положении вставляют втулку 11 секции 9 в стакан 1 О секции о 8, не допуская соприкосновение конусных поверхностей 12 и 13. Затем в пазы 14 и 15 стакана 10, и пазы...

Номер патента: 948859

Опубликовано: 07.08.1982

Авторы: Оршульский, Посошин

МПК: B66C 23/62

Метки: башенного, крана, разъемного, секций, соединения, узел

...фиг. 3 - вид по стрелке А на фиг. 1.Разъемное соединение содерщит приваренные к поясам 1 и 2 проушины 3 и 4. Проушины соединены при помощи пальцев 5 накладками, состоящими из звеньев 6 и 7 попарно соединенными между собой траверсой 8, В резьбовом отверстии траверсы 8 установлен упорный болт 9 с контргайкой 10. Болт 2 взаимодействует с опорным элементом 11, установленным на поясе 1, Элемент 11 сопрягается с опорным элементом 12 установленным на поясе 2, Опорные эл94885 менты 11 и 12 центрируются между собой при помощи штыря 13.Сборка соединения производится в следутацем порядке,Монтируемые секции башни крана подводятся друг к другу до соприкосновения элементов 11 и 12. При этом штырь 13 элемента 11 входит в отверстие элемента 12, Звенья...

Номер патента: 998316

Опубликовано: 23.02.1983

Авторы: Алымов, Бурковский, Кипрский, Мочман, Цинман, Яненков

МПК: B66C 23/62

Метки: башенный, кран

...стрелы, тягой, шарнирно соединенной концами с кулачком ис башней, и корпусом, который жестко закреплен на стреле и в котором установленкрюковой захват, взаимодействующий с упомянутым кулачком.На фиг. 1 схематично изображен башенный кран с горизонтальной стрелой; нафиг, 2 - узел 1 на фиг. 1; на фиг, 3 -кран со стрелой, повернутой на угол 30,на фиг. 4 - кран со стрелой, повернутойна угол более 30.Крюковой захват 1 шарнирно закреплен в корпусе 2. В том же корпусе 2 установлен на оси 3 кулачок 4. Корпус 2жестко соединен со стрелой 5 башенногокрана. С кулачком 4 шарнирно соединенатяга 6, второй конец которой также шарнирно присоединен к башне 7 крана.На грузовой тележке 8, передвигающейся 1 по ездовым поясам стрелы 5, имеетсявильчатый захват...

Номер патента: 1006363

Опубликовано: 23.03.1983

Авторы: Ващенко, Оршульский, Павлов, Посошин

МПК: B66C 23/62

Метки: башенный, кран

...взаимодей- нидный упор 20 под действием прустнующая с Фиксатором грузового ка- зины 19 находится в нижнем положената, жестко закреплена на серьге. нии, При этом голонка упора 20 расНедостатком известного устройства положена в широкой части паза 16является недостаточно нацежное сое- кронштейнов 14, фиксируя ось 13 в падинение грузового каната с грузовой зах 15.тележкой, таккак н случае заеда- ЗО . При переводе стрелы 4 в горизонния грузовых блоков при перемеще- тальное положение грузовая тележнии грузовой тележки к корню стрелы ка 5 располагается в корне стрелыили в случае обрыва груза, ось, зак- и упора 17. В горизонтльном полорепленная на конце грузового каната, женин стрелы 4 крюконой захват 9может выйти иэ пазов кронштейнов 35 входит...

Номер патента: 1057404

Опубликовано: 30.11.1983

Авторы: Левицкий, Оршульский, Посошин

МПК: B66C 23/62

Метки: башенного, крана, разъемное, секций, соединение

...изобретения - снижение трудоемкости монтажа соединения.Поставленная цель достигается тем, что в разъемном соединении секций башенного крана, содержащем закрепленнъе на концах поясов секций сосцнкпельные элементы и фиксирующие элементы, взаимодействуюпще с соединительными н свзаые между собой винто. выми стяжками, соединительные элементы, расположенные на одном иэ стыкуемых поя сов, связаны с одними концамн фиксирую. 25 щих элементов п 1 арнирно, а поверхности соединительных элементов, расположенных на дру гом из стыкуамых поясов, взаимодействующие с другими концами фиксирующих эле 3 с центром кривизны, смещенным от шарниров фиксирующих н соединительных элементов в сторону осн поясов секций Ба фиг. 1 показаны две сость 1 кованнъ 1 с...

Номер патента: 1079600

Опубликовано: 15.03.1984

Авторы: Оршульский, Посошин

МПК: B66C 23/62

Метки: башенного, крана, разъемное, секций, соединение

...сопряжения выполнены с прямыми углами.1 а фиг, 1 изображены две состыкованные секции башни крана; на фиг. 2 - узел 1 на фиг. 1 (разъемное соединение) в начальный период сборки; на фиг, 3 - то же, после сборки соединений; на фиг. 4 - се 30 чение А-А на фиг. 3; на,фиг, 5 - сечение Б-Б на фиг. 3.Разъемное соединение состоит из закрепленных на концах поясов 1 и 2 хвостовиков 3 и 4 с выступами 5 и 6, охватываемыми двумя полумуфтами 7 и 8. Между торцами хвостовиков 3 и 4 установлены клиновые вкладыши 9 и 10, связанные между собой резьбовой стяжкой 11. Для обеспечения центровки поясов 1 и 2 один отсительно другого хвостовик 3 выполнен с отверс тием 12, а хвостовик 4 с центрируюшим штырем 13. В хвостовике 4 выполнено овальное отверстие 14...

Номер патента: 1082750

Опубликовано: 30.03.1984

Авторы: Оршульский, Посошин, Цинман

МПК: B66C 23/62

Метки: башенного, крана, поясов, секций, стык

...1662/21Подписное Изобретение относится к подъемно- транспортным машинам, в частности к стыкам поясов секций башни башенных кранов, и может быть использовано для соединений поясов различного рода сооружений, подлежащих быстрой сборке и разборке.Известен стык поясов секций башенного крана, содержащий закрепленные на поясах секций пластины и 10 тяги, установленные на пластинах посредством эксцентрикового пальцевого соединения 11.Однако данный стык характеризуется недостаточной точностью его мон тажа и невозможностью соединения поясов различного профиля и размера.Цель изобретения - повышение точности монтажа стыка и расширение номенклатуры соединяемых поясов. 20Поставленная цель достигается тем, что торцы пластин контактируют друг с другом,...

Номер патента: 1216135

Опубликовано: 07.03.1986

Автор: Цинман

МПК: B66C 23/62

Метки: башенного, крана, поясов, секций, стык

...по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор Т. КугрышеваЗаказ 955/26 Изобретение относится к подъемно-транспортным машинам, в частности к башенным кранам.Цель изобретения - повышение удобства эксплуатации,На фиг. 1 изображены соединяемые секции; на фиг. 2 - узел 1 на фиг. 1; на фиг. 3 - сечение А - А на фиг. 2; на фиг. 4 - узел 11 на фиг. 2.Соединяемые секции 1 и 2 имеют, как правило, каждая четыре пояса 3 и 4. Пояса каждой из секций соединяются друг с другом соединительными решетками 5 и 6. К поясам 3 прикреплены наконечники 7, на цилиндрической поверхности которых выполнена резьба (фиг. 4), К поясам 4 прикреплены наконечники 8, на цилиндрической...

Номер патента: 1230973

Опубликовано: 15.05.1986

Автор: Эпп

МПК: B66C 23/62

Метки: грузоподъемного, крана, крепления, оголовке, прожектора, стрелы

...оси 5, сохраняя вертикальное положение при выдвинутой секции 4 ввиду эксцентричного расположения отверстия в кронштейне 1 под ось 5, На неподвижной секции 6 стрелы подвижно в осевом направлении установлен упор 7, подпружиненный демпферной пружиной 8, расположенной между двумя направляющими 9 для упора 7.Когда подвижная секция 4 вдвинута в неподвижную секцию б, а сама стрела занимает горизонтальное положение, т,е. транспортное, подпружиненный упор 7 усилием пружины 8 давит на кронштейн 1, фиксируя его в определенном положении. Демпферная пружина 8 предотвращает поломку оси 5 от воздействия на нее упора 7 через кронштейн 1 при вдвигании секций в неподвижную секцию 6 телескопической стрелы. Неподвижная секция 6 стрелы установлена на...

Номер патента: 1456353

Опубликовано: 07.02.1989

Авторы: Гуревич, Лохач, Подкопаев

МПК: B66C 23/62, E04H 12/34

Метки: мачты, опорное, подъемно-транспортного, средства

...на амортизатор 1 Составитель А. Гядеонов Редактор Ь, Бобкова Техред ЙКравчук Корректор Л,ПилипенкоЗаказ 748 б/17 Тираж 625 ПодписноеЭНИИПИ Государственногс комитета по изобретениям и открытиям при ГКНТ СССР;13 О 35, Москва, Ж., Раушская наб. д. 4/5 проиэвсисгвенно-полиграфическое предприятие, г. Ужгород, ул. проектная, 4 дежности.На чертеже изображено опорное уст" роиство, Общии вид.Опорное устройство для мачты подь емно-транспортного средства содержит амортизатор 1 для мачты 2 подъемно- транспортного средства установленный на основании 3, на котором шарнирно закреплен захват 4 для мачты 2., 15 несущий поворотную тягу 5 палец 6 которой расположен в дуговой прорези 7 эксцентрикового кулачка 8, установленного на оси 9 на основании...

Номер патента: 1498699

Опубликовано: 07.08.1989

Авторы: Сабуров, Шестаков

МПК: B66C 23/62

Метки: грузоподъемного, опорно-поворотная, стрелового, устройства, часть

...кронштейна 12 связан с поворотной колонной 7. Работа опорно-поворотной части осуществляется следующим образом.Для подъема стрелы 7 оператор включает привод механизма подъема стрелы на выталкивание штока 3. При этом направляющие ролики 9, вращаясь на оси, поднимаются по стенкам направляющих 8 вверх, а опорные катки 10 перекатываются вдоль продольной оси стрелы 4, заставляя ее поворачиваться вокруг оси 13 и таким образом совершать подъем. При опускании стрелы 4 оператор включает привод на втягивание штока, В этом случае направляющие роли ки 9 опускаются, а с ними опускаются и катки 10, так как ролики 9 и катки 10 посажены на одной оси. Стрела 4 под действием груза и собственного веса поворачивается вокруг оси 13 и таким образом...

Номер патента: 1505884

Опубликовано: 07.09.1989

Авторы: Невзоров, Соин, Толпин

МПК: B66C 23/62

Метки: грузоподъемных, машин, металлоконструкций, разъемное, секций, соединение

...ндчи 1,в)1 овкд 3 и с ксшицсской ноВсрх 1 н)с)ьк 7 ио шружномл лидметру Илччуфт 5 Нд )н)сллние нглс гц кольца 8, но вутрс ннчу,1 идмс ру ичкнине коницескук) 20 нонсрхнос 1, кон дкгирукпук с коничскил и н Вс рх нос 151 ч и11 о 1 л ч ч(1)ч ). В ко.1 ь 11 х 15 1 чс 5 с(11 о р;1 с),1)жс 111 В 1(. оВрстия .), В ко)ор 1 с Вс)дн,нц болтыО и гайки .ко " и" и Вцс иич ньнс лд 25 )рния, по нозногят при н(нльИой .шГ 5 жь(. (О,11 ОВ0Ос"1 И 1 Ь Л 1 1 КСИЧ С)ЛЬ НОГО с +нл 11 к)нго у сн 1 ия В сослинснии 1 151 к)сс нчения пнгровки нояон 1 Всрхнси сскпии о)н(нисльно нояВ 2 ни кнсй сскши и Вос)ри 51 и крл)иих чч 1 гон и бдн)ннри 30 р;иогч;И)инц о;1 ин из хвсоников 3 Вцнолнсн с огв рсгисч 12,;1,рлой со Итцрч 13ЧО)Г 1;)ж р;ЗЪСМНОО сОЛИНС НИ ОЛИСС С 1 и, Я С...

Номер патента: 1570991

Опубликовано: 15.06.1990

Автор: Пруцков

МПК: B66C 23/62

Метки: автокрана, опорное, положении, походном, пруцкова, стрелы

...части опоры.3 для стрелы 4, Ограничительные упоры включают в себя пластины 5, закрепленные попарно на штоках б гидроцилиндров 7 посредством стяжек 8. Гидроцилиндры 7 вмонтированы в стойки 1. Источник 9 питания через гидрораспределитель 1 0 сообщен с порю невыми и штоковыми полостями гидро- цилиндров 7, На стойках 1 выполнены 25 упоры 11. Стойки 1 соединены одна с другой наклонными и горизонтальными тягами 12.Устройство работает следующим образом. ЭОВ походном положении стрела 4 уложена на опоры 3, а штоки 6 утоплены в гидроцилиндры 7. Для обслуживаниядвигателя автокрана необходимо повернуть его кабину, предварительно приподняв стрелу 4 Для подъема стрелы4,с помощью гидрораспределителя 10поднимают опоры 3 вместе са стрелой4, Для...

Номер патента: 1643426

Опубликовано: 23.04.1991

Авторы: Леонов, Невзоров, Тих, Толпин

МПК: B66C 23/62

Метки: грузоподъемного, крана, пространственных, разъемное, секций, соединение

...болта с головкой 21, на которой выполнены грани 16. Монтаж соединения осуществляетсяследующим образом. На резьбовую стяжку 5 надевают втулки 6 и 1 таким образом, что рифления этих втулок соприкасаются между собой, а буртик втулки 6 упирается в головку 21 стяжки 5. Затем свободно вводят стяжку 5 противоположным концом в отверстие 11 соединительного элемента 3 (с левой стороны) и далее в отверстие 10 соединительного элемента 4 и во второе отверстие 11 соединительного элемента 3 (с правой стороны). Затем со стороны резьбы стяжки 5 на нее надевают втулки 8 и 9, устанавливают шайбу 19 и навинчивают гайки 20.Для того, чтобы выбрать зазоры между поверхностями 22 и 23 стяжки 5 и втулки 8, поверхностями 24 и 25 соединительного элемента 3 и...

Номер патента: 1643427

Опубликовано: 23.04.1991

Авторы: Козарь, Левицкий, Толпин

МПК: B66C 23/62

Метки: башенного, крана, разъемное, секций, соединение

...секций башни вотношении четырех стыкуемых соединенийи накладывают на трубы с боковых сторонполумуфты. Затем вводят в отверстия полумуфт и труб болты, на которые надеваютупорные шайбы и навинчивают гайки. Приэтом зазоры 12 и 13 выбираются по мерезатяжки болтов, полумуфта изгибается и эасчет ее упругости создается возможность перераспределения нагрузок на полумуфте и эффективного смещения одной трубы относительно другой в случае, если они до стыковки установлены были не соосно (или с перекосом в вертикальной плоскости), что снижает усилия затяжки и трудоемкость стыковки,В случае несоосности труб при затяжке болтов и незначительном изгибе полумуфт легким постукиванием по изогнутым средним частям полумуфт с их боковых сторон создают...

Номер патента: 1801934

Опубликовано: 15.03.1993

Авторы: Клушин, Мельник, Панин, Свиридов

МПК: B66C 23/62

Метки: башни, грузоподъемной, секций, соединение

...и позволяет снизить требования к обработке соединения и повысить удобство монтажа. Сущность изобретения: вкладыши соединяемых секций башни грузоподъемной машины со стороны, противоположной торцевой, выполнены с выступами. Фланцы выполнены с выемками, которые контактируют с выступами. При этом фланцы установлены на вкладышах с возможностью поворота относительно своих осей, 2 ил. ны между собой с помментов 8.Работает соединение секций башни следующим образом. Одна секция башни устанавливается на другую секцию посредством вкладышей 2, При этом последние воспринимают сжимающие усилия от веса башни, Затем поворотом кольцевых фланцев 5 одной секции относительно кольцевых фланцев другой секции совмещают отверстия 7 фланцев и...
