B65B — Способы или устройства для упаковки изделий или материалов; распаковка

Номер патента: 1034949

Опубликовано: 15.08.1983

Авторы: Антонович, Бардиловский, Ковалевский, Придыбайло, Устинов, Хмелевский

МПК: B65B 5/10

Метки: упаковки

...поворотную колонну 21 с приводом 22 для возвратно-поступательногоповорота колонны на 180 ф. На поворотной колонне 21 симметрично ее 1 Ооси установлены две тележки 23 и 24с индивидуальными нриводамн 25 и 26шагового перемещения. При этом шагперемещения равен двойной толщинеплиты. 15На тележке 11 укладывающего устройства установлен упор 27, которыйв крайнем. левом положении тележки11 воздействует на микропереключатель 28, связанный с приводами 25 2 Ои 26 шагового перемещения тележек23 и.24,При этом на тележках 23 и 24 установлены подпружиненные упоры 29 иЗО, связанные с микропереключателями31 и 32 управления приводом 22 возвратно-поступательного поворота колонны 21 в зависимости от наличияпорсцкнего поддона на другой,...

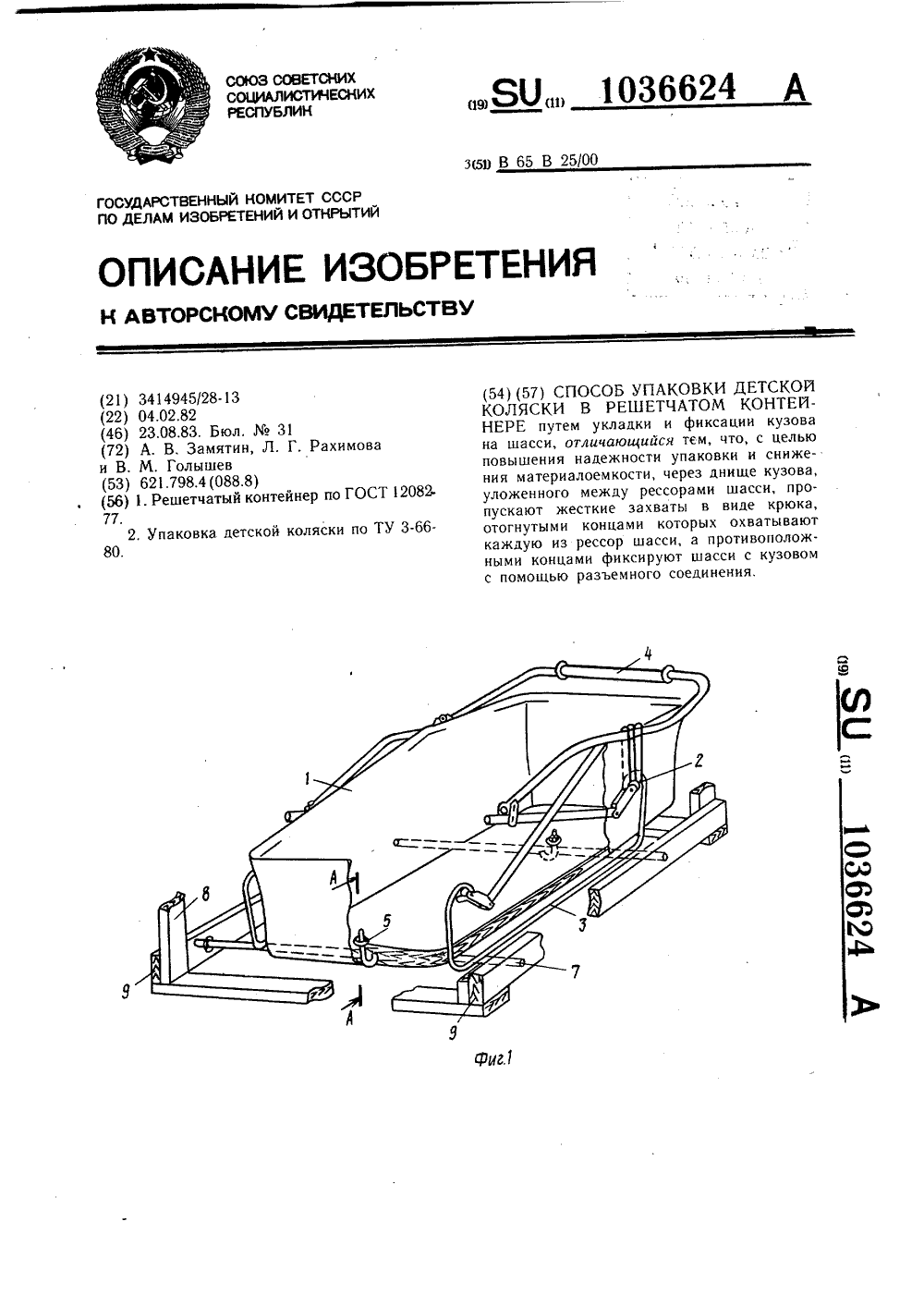

Номер патента: 1036624

Опубликовано: 23.08.1983

Авторы: Голышев, Замятин, Рахимова

МПК: B65B 25/00

Метки: детской, коляски, контейнере, решетчатом, упаковки

...на резьбовые концы Я захватов гайки 6.Усилие затяжки гаек 6 выбирают экспериментально для условия гарантированного неподвижного соединения кузова и шасси, с обеспечением необходимого натяга между ними, исключающего самоотвинчивание гаек.При упаковке детской коляски, практически, во всем объеме операций, используется ручной труд, так как способ упаковки обвязкой такого пространственно-объемного изделия как детская коляска, не поддается механизации. Поэтому возможность отказа при реализации предлагаемого способа от увязки, требующей только ручных работ, и применение способа жесткой фиксации с использованием средств механизации, какими являются, например, гайковерты, существенно упрощает технологический процесс упаковки. Использование в...

Номер патента: 1037836

Опубликовано: 23.08.1983

Автор: Вильхельм

МПК: B65B 9/06

Метки: жидкостью, наполнения, пакетов

...тиснения рукава имеет пару протяжных валиков, один из которых по периферии имеет пазы, адругой - выступы, при этом один иэних имеет, приводную бесконечную60цепь, к которой прикреплена штанга,укрепленная на приспособлении дляподачи ленточного материала.При этом привод бесконечной цепи выполнен пневматическим посреди ством рычага, эксцентрично соединенного с валиком.Кроме того, валики выполнены ввиде получаш.На фиг. 1 изображено устройстводля изготовления и наполнения жидкостью пакетов, общий нид, на фиг,2 -приспособление для поперечного тиснения рукава, на фиг. 3 - формуюфщее приспособление с режущим механизмом, на фиг. 4 - продольнаядоэирующая колодка формирующего .приспособления (повернуто на 90 поотношению к фиг.3 ), на фиг. 5 -...

Номер патента: 1039814

Опубликовано: 07.09.1983

Авторы: Белобородов, Бусыгин, Лысенков, Пупков, Слобожанинов

МПК: B65B 1/24

Метки: волокнистого, кипы, мешки, упаковки

...волокнистого материала, общий вид; на фиг. 2 - то же, вид сверху; на фиг. 3 - разрез А - Л на фиг. 2.Устройство содержит раму 1, на которой смонтирован электропривод 2, ротор 3 с закрепленными на нем четырьмя оправками 4, ведущую шестерню 5, подшипники 6. Вращение ротора 3 осуществляется в результате использования мальтийского механизма 7. Устройство содержит приспособление 8 для выталкивания кипы. Дополнительная промежуточная полая оправка 9, предназначенная для отделения кипы,опирается своими бандажами 10 на поддерживающие ролики 11, врашающиеся на осях 12, которые закреплены на раме 13.Для передачи врашения справке 9 от ведушей шестерни 5 служит зубчатый венец 14, закрепленный на оправке.Устройство работает следующим...

Номер патента: 1039815

Опубликовано: 07.09.1983

Авторы: Бетхер, Марголин, Милов, Плоткин

МПК: B65B 5/10

Метки: укладки, штучных

...тем,что у Стройство для укладки штучныхизделий, содержащее раму и подвижнуюленту, огибающую шкивы, снабжено двумярасположенными в параллельных вертикальных плоскостях замкнутыми приводнымицепями, соединенными между собой поперечиной и насаженными на звездочки соосные шкивам, при этом подвижная лента 40закреплена одним концом на поперечинеи имеет длину меньшую длины приводнойцепи. Кроме того, устройство дополнительноснабжено прижимными приводными роликами, установленными с зазором дляпрохода ленты.На фиг. 1 представлено устройство висходном положении, подготовленное кприему штучных деталей; на фиг. 2 - тоже, в момент опускания и укладываниядетали в тару; на фиг. 3 - то же, вид 50в плане. 15Предложенное устройство состоит из рамы 1, с...

Номер патента: 1039816

Опубликовано: 07.09.1983

Авторы: Завьялов, Куличенков, Передеренко, Третьяков, Утков, Шиманис, Юдин

МПК: B65B 35/40

Метки: групповой, оболочку, пленочную, предметов, упаковки, штучных

...оболочку содержит подающий транспортер (или роль- ганг) 1 лля штучных предметов 2, который примыкает к формирующей площадке 3 с пазами и опорными гребнями 4 для формирования группы предметов 2 в блок 5.Пол опорные гребни 4 подается картонная подложка 6.Нал пло)цадкой 3 сбоку от транспортера 1 имеется верхний толкатель 7, а под 20 площадкой 3 находятся основания 8) и 9лля цепно)о транспортера 10, на котором закреплены в противоположных концах с опрелеленным шагом опоры 11, соединен.ные стяжками 12, и поворотные в опорах1 штанги 13 на концах которых закреплены 25рычаги4 с роликами5, связанными с копиром 6 для поворота штанг 13 с утапливаемыми толкателями 17, которые также закреплены между опорами 11.Толкатели 17 на свободном конце...

Номер патента: 1041028

Опубликовано: 07.09.1983

Автор: Зигфрид

МПК: B65B 41/16

Метки: ленточного, машине, подачи, упаковочного, упаковочной

...устройство перегибаприводятся вспомогательнье приводы11 и 12; которые, например, работаютна пневматике и представляют собойузлы поршня с цилиндром, которые соединены с валиком 9 для тиснения или"механизмом 8 перегиба. Вспомогательный привод 12 отодвигает валик 7 длятиснения настолько от валика 6, чтовходящая лента пленки сжимается лишьсовсем слабо, т.е. тиснениеужебольше не происходит, а.лишь протяжка. Одновременно механизм 8 перегиба выводится или, отводится от ходаленты с помощью вспомогательногопривода 12 в положение,13 так, чтополотно пленки 4 идет прямо и можетпопасть между лентопротяжными ролика".:ми 9.; Как только начало полотна пленки 4 надежно захватывается транспортными роликами 9, то далее. механизм 8перегиба вновь вводится...

Номер патента: 1041421

Опубликовано: 15.09.1983

Авторы: Акимов, Зевакин, Куликов, Семенюк

МПК: B65B 5/10

Метки: предметов, тару, укладки

...укрепленной одним концом выше оси створки, другим - ниже от противоположной створки; причем последняя смонтирована с возможностью взаимодействия с копиром стола при его ходе вверх, а одна из взаимно перпендикулярных опор кантователя закреплена на рычаге посредством дугообразного кронштейна, смонтированного с возможностью прохода между направляющими транспортера для подачи тары,На фиг,схематически представлено предлагаемое устройство, общий вид, разрез; на фиг. 2 - разрез А-А на фиг. 1; на фиг, 3 - разрез Б - В на фиг. 1; на фиг, 4 - элементы, показывающие устройство и последовательность работы створок и 5 1 О 15 20 25 30 35 2подъемно-опускного стола при формировании пакета, разрез.Устройство содержит транспортер 1, являющийся...

Номер патента: 1041422

Опубликовано: 15.09.1983

Авторы: Завьялов, Куличенков, Чиннов

МПК: B65B 9/00

Метки: пакета, пленку, предметов, упаковки, формирования, эластичную

...изготовления, наложения и закрепления обечайки на пакете, включающий двепары гибочных рычагов 11 и 12. Гибочныерычаги 11 смонтированы на каретке 13, оснащенной приводом 14, а гибочные рычаги12 закреплены на рабочем столе. Гибочные З 0рычаги 11 оснащены приводом 15 и выполнены с возможностью взаимодействия с шибером 16, связанным с приводом 17,Устройство для формирования и упаковки в эластичную пленку пакета предметовсодержит также привод 18 гребенчатого тол-кателя 3, направляющую 9 с приводом 20,толкатель 21 с приводом 22. Направляю-щая 19 через рычаг 23 взаимодействует сгребенчатым толкателем 3 и толкателем 21так, что толкатели совершают обратный ход 4 Ов утопленном состоянии. За столом 9 установлен отводящий транспортер 24 с...

Номер патента: 1041423

Опубликовано: 15.09.1983

Авторы: Кондрус, Титенкова

МПК: B65B 9/06

Метки: запечатывания, ленточного, наполнения, пакетов, термопластичного

...стойке 32, имеющей канал 33 для подвода воздуха, неподвижно установленной на станине 23. В месте контакта барабана 28 со стойкой 32, т.е. между выступом стойки 32 и сту-пицей барабана 28 размещен упругий элемент 34. Внутри барабана 28 установленапередающая втулка 35, взаимодействую- З 5щая с регулировочной гайкой 36, установленной на резьбовом конце стойки 32, Гайка 36 снабжена сквозными отверстиями 37для выхода воздуха. Над гайкой 36 на барабане 28 установлена крышка 38.Каждый из захватов 10 выполнен в видекронштейна, каждая боковая кромка которого выполнена профилированной: поверхность 39 параллельна рабочей поверхности прижима 24 в момент установки послед-.него в положение фиксации рукава 5,. а поверхность 40 параллельна...

Номер патента: 1041424

Опубликовано: 15.09.1983

Авторы: Безверхний, Зацепин, Корб, Шапошников

МПК: B65B 9/14

Метки: пленки, подачи, рукавной

...к клину с боковых сторон; фиксирующее приспо 10 15 20 25 30 35 40 45 50 55 собление состоит из двух секторных противоположных прижимов, имеющих эксцентричную наружную поверхность, шарнирно установленных на каретке и подпружиненных к последней. На фиг, 1 схематически изображено пред.лагаемое устройство, общий вид; на фиг. 26 - устройство по циклам его работы; нафиг. 7 - разрез А-А на фиг. 1.Устройство включает каретку 1 с клином 2 для раскрытия рукава пленки 3,Клин 2 установлен на закрепленных накаретке 1 роликах 4 так, что его грань входит между роликами 4. Для фиксации клина 2 на каретке 1 установлено фиксирующее приспособление, выполненное в видедвух секторных прижимов 5 и 6, расположенных напротив друг друга и имеющихэксцентричную...

Номер патента: 1041425

Опубликовано: 15.09.1983

Авторы: Беспалько, Буров, Кизлер, Костин, Кривопляс, Масло, Сторижко

МПК: B65B 35/40

Метки: группирования, пакета, тару, укладки, штучных

...другой стороны формирующей площадки 2 расположена поворотная кассета 7, установленная в опорах станины. Кассета 7 имеет механизм привода 8 ее возвратно поступательного перемещения, поворотаи перемещения подвижного основания, связанный с силовым цилиндром 9. На кассете 7 установлен датчик 10. Рядом с кассетой расположена стыковочная головка 11, представляющая собой неподвижный 15 мундштук прямоугольной формы, к которому подведен картонный ящик 12, установленный в кантователе 13. Под кантователем находится приводной роликовый конвейер 14 с расположенными на нем наполненными ящиками 15. Формирующая площадка снабжена крышкой 16. Механизм привода поворотной кассеты представляет собой винтовую несамотормозящуюся пару с винтовой линией большого...

Номер патента: 1041426

Опубликовано: 15.09.1983

Авторы: Мазеин, Огурцов

МПК: B65B 35/54

Метки: однорядный, потока, преобразования, трехрядного, упаковке, штучных

...оси оснашены возвратными пружинами, а направляющий лоток выполнен закрытим.На фиг. 1 схематически показано устройство для преобразования трехрядного потока штучных изделий в однорядный при их упаковке, общий вид; на фиг. 2 - вид А на фиг. 1; на фиг, 3 - узел 1 на фиг, 1,Устройство преобразования трехрядного потока штучных изделий в однорядной при их упаковке состоит из конического лотка 1 с боковыми стенками 2, заходной частью 3 и выходной частью 4, упругих направляющих пластин 5 с выступом 6, поворотной оси 7 с прорезью в головке 8, конического гнезда 9 в опорном подшипнике 10, штыря 11 в гнезде 12 поворотной оси 7, пружины 13, ограничивающего поворот упора 14, толкателей 15, приемного устройства 16, поддерживающей заслонки 7...

Номер патента: 1041427

Опубликовано: 15.09.1983

Авторы: Кириллов, Юсман

МПК: B65B 53/06

Метки: печь, термоусадочная

...4 для подачи горячего воздуха в нее.Форсунки 4 разводными трубопроводами 5 сообщены с нагнетательным трубопроводом 6. Нагнетательный трубопровод 6 через воздухопереключатель 7 сообщен с воздухонагревателем 8, связанным через воздухопровод 9 с накопительной емкостью 10. Накопительная емкость 10 через воздухопровод 11, вентилятор 12, воздухопереключатель 13 сообщена со всасывающим воздухопроводом 14, конец которого расположен в полости 3. К теплоизолятору 1 жестко прикреплены конечные выключатели 15 и 16 с возможностью воздействия на двухпозиционные воздухопереключатели 7 и 13 соответственно в крайнем положении теплоизолятора 1. Воздухопереключатели 7 и 13 связаны между собой воздухопроводом 17. В полости 3 расположено...

Номер патента: 1042608

Опубликовано: 15.09.1983

Авторы: Жан, Рене

МПК: B65B 1/28

Метки: заполнения, мягкой, тары

...изобретения - упрощение иускорение процесса заполнения, а также-повышение производительности и надежности работы,Цель достигается тем, что согласно ЗОспособу заполнения мягкой тары, заключающемуся в креплении последней нанаполнительном патрубке и подаче в.нее текучего продукта под действиемсилы тяжести, крепление тары осуществ.ляется путем непрерывной подачи в нее35под давлением потока газа для поддержания тары в надутом состоянии и одновременного отвода этого потока дляудержания края тары на определенномрасстоянии от наполнительного,патрубка.Кроме того, устройство для заполнения мягкой тары, состоящее из загрузочного бункера и двух концентрич 45но расположенных патрубков для подачиматериала и отвода потока газа, снабжено наполнительным...

Номер патента: 1043070

Опубликовано: 23.09.1983

Авторы: Березкин, Войтик, Гласов, Сасов, Стефаненко

МПК: B65B 5/10

Метки: тару, укладки, цилиндрических

...и гидроцилиндр 16, Толкатель 15и гидроцилиндр 16 соединены с помощьюпружинного компенсатора 17.Накопитель 2 выполнен в виде цепноготранспортера, часть которого с помощью55пластин 18 разделена на ручьи 19, количество которых соответствует схеме укладки изделий 20 в контейнере 11 и имеет свободную часть, служащую для обеспечения определенного запаса изделий 20,Горизонтальная площадка 4 с помощью пластин 21 также разделена на ручьи в соответствии с делением накопителя 2.Упор 6 имеет ступенчатую форму, его выступы 22 и впадины 23 подобраны таким образом, что обеспечивают смещение изделий 20 в соседних ручьях на половину диаметра изделий с целью получения шахматной укладки.Между накопителем 2 и горизонтальной площадкой 4 располоЖен...

Номер патента: 1043071

Опубликовано: 23.09.1983

Автор: Федяшин

МПК: B65B 69/00

Метки: пачек, предметов, распаковки, стержнеобразных

...включают в себя корпуса 35, внутри которых расположены шпиндельные шестеррни 36, находящиеся в зацеплении с червяками 37 на валах 38 с соединительными муфтами 39 электродвигателей 40.Внутри шпиндельние шестерни имеют винтовые нарезки 41, входящие в зацепление с червяками 42 штоков 43. Верхние концы штоков содержат кольцевые проточки 44 для соединения вилок 45 рычагов 46, установленных в отверстиях 47 шарниров 48 проушин 49 вертикальных труб 50 шпиндельных шестерней, Нижние концы штоков 51 содержат проушины 52, к которым шарнирно 53 крепятся планки 54, также шарнирно 55 закрепленные в отверстиях 56 проушин 57. Задний кончик тормозной планки контактирует с наконечниками 58 и 59 электродвигателей. Поворотные рычаги кинематически связаны с...

Номер патента: 1044555

Опубликовано: 30.09.1983

Авторы: Абрамов, Выборнов, Малышев, Надубов, Найда, Романенко

МПК: B65B 1/28

Метки: зарядки, огнетушителей, порошковых

...нижней конической части 4 с выходным патрубком 5. Емкость установлена посредством упругих элементов 6 на опоре 7. С внешней стороны емкосгн закреплен вибратор 8. Внутри цилиндрической части 2 горизонтально ус. тановлены три параллельные опорных полосы 9, 10 и 11, две 9 и 1 О из которьх разне. сены к периферии, а третья 11 установлена посередине и выпо 71 нена в виде пилообразного ножа, Опорные полосы 9 и 10 имеют игольчатые захваты 12, служашие для удержания мешка с порошком 13. В конической части установлена фильтрующая сетка 4. На выходном патрубке 5 закреплена эластичная трубка 15, нижний конец которой вставлен в горловину порошкового огнетушителя 16. О цетушнтель установлен ца ве.сах 17.Устройство работает слелуюц(им...

Номер патента: 1044556

Опубликовано: 30.09.1983

Авторы: Гончаров, Колбачев, Никитенко, Худяк

МПК: B65B 1/32

Метки: расфасовки, склонных, слипанию, штучных

...отверстие, а на штоке пневмоцилиндра укреплен диск для размещения в отверстии заслонки, причем высота отверстия больше толщины диска.На чертеже изображено устройство для расфасовки штучных изделий, склонных к слипанию, общий вид.Устройство содержит ленточный транспортер с приводом, включающим электродвигатель 2, связанный посредством клиноременной передачи 3 и сцепной муфты 4 с электромагнитным тормозом, содержащим ходовую электромагнитную муфту 5 и тормозную муфту 6.Электромагнитный тормоз является частью редуктора 7, включающего также зубчатые колеса 8-О. На основании устройства (не показано) жестко смонтированы коническая горловина 11, заслонка 12, скребок 13,установленные на общем кронштейне 14. Заслонка имеет эластичную...

Номер патента: 1046161

Опубликовано: 07.10.1983

Автор: Герасимович

МПК: B65B 9/00

Метки: мелких, накопитель, предметов, рукавной, сетки, упаковки

...в накопитепе рукавной сетки дпя упаковки мелких З 0предметов, содержащем вертикапьиую трубу с надетым на нее расширителем, бобинодержатепь, смонтированный на кронштейне, и приводные ролики, на расширителе выполнены поперечные прорези, в ко35торых смонтированы подпружиненные ропИки, установпенные с возможностьювзаимодействия с приводными,роликами.Кроме того, расширитепь имеет формупирамиды,40На фиг. 1 изображен накопитель ру.кавной сетки дпя упаковки мелких предметов, общий вид; на:фиг. 2 - сечениеА-А на фиг. 1; на фиг. 3 -, вид Б нафиг. 2; на фиг, 4 - сечение В-В на фиг.2,Накопитель содержит основание 1 сустановленным на нвм кронштейном 2,на котором смонтирован бобинодержатель3 с установленной на нем бобиной 4. Набобину 4 намотана...

Номер патента: 1047780

Опубликовано: 15.10.1983

Авторы: Кучер, Лошкарев

МПК: B65B 43/26

Метки: горловины, мешка, формирования

...на направляющих 11. Направляющие 11 выполнены с передними 12 и задними 13 стойками. На задних стойках 13 смонтированы амортизаторы 14, а передние стойки 12 выполнены с отверстиями 15, в которые входят стержни 16 рамы 10 с насаженными на них пружинами 17 5 10 15 20 25 30 З 5 40 45 50 55 обратного хода. На раме 10 жестко закреплена рейка 18, которая входит в зацепление с шестерней 19 привода 20. Привод 20 выполнен с электромагнитной муфтой 21 и установлен стационарно. На раме О смонтированы упругие планки 22 и 23, жестко скрепленные с осями 24 и 25, которые установлены шарнирно в подшипниках 26. Оси 24 и 25 содержат рычаги 2 и 28, связайные между собой тягой 29. На оси 25 закреплена вилка 30. На раме 10 установлена направляющая 31, на...

Номер патента: 1047781

Опубликовано: 15.10.1983

Авторы: Беляков, Скопинский, Стецура

МПК: B65B 57/10

Метки: наличия, положения, упаковываемых

...щупа 1.Недостатком этого устройства является то, что оно не обеспечивает контроля положения изделий при упаковке, а это при упаковке, например пачек маргарина приводит к уменьшению выхода годной продукции ввиду возможности смятия пачек.Наиболее близким техническим решением к изобретению является устройство для контроля наличия упаковываемых предметов, содержащее ось с поворотными рычагами для предметов и конечный выключатель, а параллельно оси укреплена поворотная планка, на одном конце которой закреплен противовес, на другом - лепесток для конечного выключателя, при этом7 10 15 20 25 При отсутствии упаковываемых изде. лий, например пачек маргарина, на подъемном столе упаковочного автомата пластина-щуп 1 опущена до упора е...

Номер патента: 1047782

Опубликовано: 15.10.1983

Авторы: Белянкин, Еремеев, Куликов, Щербинин

МПК: B65B 69/00

Метки: материалом, мешков, распаковки, сыпучим

...роликов составляет 180-90.На фиг. 1 изображено предлагаемое устройство; на фиг. 2 - лоток с роликами, сечение А-А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг. 1; на фиг. 4 - сечение В-В ЗО с на фиг, 1; на фиг. 5 - устройство стационарного типа, общий вид. 1 Растаривающая установка состоит из подающего конвейера 1, наклонного приемного лотка 2, оградительной решетки 3 с прижимной дугообразной направляющей 4 над вертикальным ножом 5, системы транспортных роликов 6 и отбойного ролика 7 над приемным бункером 8 с направляющей юбкой 9 и шарнирной системы 10 регулироаиия наклона растаривающей головки в ранспортном и рабочем положениях,Устройство работает следующим обраом.С подающего конвейера 1, мешок 11сыпучим материалом, например с...

Номер патента: 1049359

Опубликовано: 23.10.1983

Авторы: Вайсброт, Передеренко, Утков, Юдин

МПК: B65B 3/16

Метки: механизм, наполнения, ориентированной, подачи, туб, устройству

...по его окружности держателями 2 туб, имеющими расположенные на его боковой поверхности зубчатые венцы 3, смонтированной на вертикальной оси 4 с возможностью перемещения блок-шестерни 5, имеющей верхний 6 и нижний 7 зубчатые венцы, привода 8, включающего шестерню 9, взаимодействующую с нижним 7 зубчатым венцом блок-шестерни 5 и датчика 10.Устройство работает следующим образом,Тубы 11, уложенные в кассету 12, по лотку поступают в подаватель и автоматически неориентированно вкладываются в держатели туб 2, которые периодически поворачиваются вместе с ротором 1 на следующую позицию относительно прежней, Таким образом, каждый из установленных на роторе 1 держателей 2 туб в определенный момент подходит к блок-шестерне 5, приводимой...

Номер патента: 1049360

Опубликовано: 23.10.1983

Авторы: Фенев, Филимонов

МПК: B65B 11/08

Метки: бумагу, упаковки

...формы с отверстием.Поставленная цель достигается тем, что устройство для упаковки изделий в бумагу, содержащее приспособление для подачи бумаги, подъемно-опускной стол и расположенный над ним прижим, вертикальный направляющий канал с конической заходной частью и окнами, загибатели бумаги, загиба- тели выполнены в виде двуплечих рычагов, установленных на подпружиненных осях, размещенных в пазах стоек, шарнирно укрепленных с возможностью качания снаружи канала, одни концы которых в сечении имеют треугольную форму, а другие снабжены роликами, причем устройство имеет скошенные по высоте опоры для взаимодействия с роликами, смонтированными на подъемноопускном соосно с каналом кольце 5 10 15 20 25 30 35 2верстиях кольца 11 с возможностью...

Номер патента: 1049361

Опубликовано: 23.10.1983

Авторы: Воробец, Игнатова, Прозоров, Самарин, Стажаров

МПК: B65B 11/12

Метки: заделки, рулона, сторон, торцевых, упаковочного

...для загибания упаковочного материала и перемещающийся подвертывающий центр, планшайба выполнена в виде двух параллельных кольцевых дисков, расположенных один над другим, на плоскостях которых образованы тангенциальные прорези, расположенные на каждом изних во взаимно противоположных направлениях, диски связаны между собой при помощи осей, установленных в прорезях, а перемещающиеся рычаги установлены на ползунах, размещенных между дисками и закрепленных на осях, при этом перемещающийся центр снабжен расположенными рав равномерно по окружности гибкими элементами, концы которых соединены с кольцом, подвешенным на подпружиненных тягах к подвертывающему центру, а свободные концы гибких элементов соединены сподпружиненными рычагами,...

Номер патента: 1049362

Опубликовано: 23.10.1983

Авторы: Калашников, Панченко, Плужник

МПК: B65B 13/02

Метки: листов, обвязки, пакетов, продольной

...на фиг. 4 - устройство для продольной обвязки пакетов листов, разрез; на фиг. 5 - поддон для па- кетов, общий вид в плане.Устройство для продольной обвязки пакетов листов содержит тележку 1, привод 2 перемещения тележки перпендикулярно продольным брусьям, поддона, катки 3 тележки, направляющие балки 4, На тележке находиится цепной транспортер 5, смонтированный на каретках 6, каждая из которых содержит звездочки 7 на опорах 8 и ветви 9 транспортера, Кроме того, на тележке смонтированы вал 10 на опорах 11,привод 12 вращения звездочек, привод 13 перемещения кареток 7 Параллельно продольным брусьям поддона размещена обвязочная машина 14, содержащая разматыватель 15 обвязочной ленты, подающие ролики 16, обвязочную головку 17, верхнюю...

Номер патента: 1049363

Опубликовано: 23.10.1983

Авторы: Ильинский, Карначик, Кузнецов, Смешков

МПК: B65B 27/10

Метки: длинномерных, комплектования, линия, многогранника, обвязки, пакетов, предметов, форме

...образующих две грани многогранника и неподвижно закрепленных на стяжках 23, соединяющих цепи 13 конвейера 12, Наклонные ролики 18 смонтированы на раме 21 конвейера 12 с помощью кронштейнов 24, снабженных продольными пазами 25 и закрепленных, например, болтами 26. На стяжках 23 установлены с возможностью регулирования и фиксации положения по длине толкатель 27 со сменной плитой 28, имеющей возможность свободного прохождения через ячейки формирователя 16 пакетов и лентообвязочную рамку машины 29 для обвязки пакетов 17 (не показана).Соосно с машиной 29 для обвязки пакетов расположен отводящий конвейер 30, установленный на раме 31 и оснащенный регулируемым по длине упором 32, вертикальными 33 и горизонтальными 34 направляющими роликами,...

Номер патента: 1049364

Опубликовано: 23.10.1983

Автор: Козеровский

МПК: B65B 35/06

Метки: бункерное, загрузочное

...фиг. 2; на фиг. 4 - узел 1 на фиг. 1; на фиг. 5 - вид В на фиг. 1; на фиг. 6 - выходная часть направляющего лотка; на фиг. 7 - кинематическая схема нейтрального положения ворошителей и подвижной перегородки; на фиг.8 - то же, крайнего положения ворошителей и подвижной перегородки.Бункерное загрузочное, устройство содержит чашу 1, разделенную на отсеки неподвижными перегородками 2 и подвижными качающимися перегородками 3, шарнирно установленными на штифтах 4 ворошителей 5, закрепленных на осях 6, Оси 6 цапфами 7 установлены в кронштейне 8, закрепленном на стенках чаши 1. К цапфам осей 6 прикреплены коромысло 9 и серьга 10, шарнирно связанные тягой 11. К другому 5 10 15 20 25 30 35 40 45 2плечу коромысла 9 шарнирно прикреплен шатун 12...

Номер патента: 1049365

Опубликовано: 23.10.1983

Авторы: Дидебулидзе, Месаркишвили, Метревели, Самхарашвили

МПК: B65B 39/00

Метки: мешки, укладки

...на выходной части канала,канал для подачи изделий сообщен с системой подачи воздуха для пневмотранспортирования изделий, стенка внутренней трубы выполнена перфорированной, наружнаятруба установлена вокруг внутренней с образованием кольцевого канала-воздуховодаи снабжена со стороны надевания мешкафланцем, являющимся торцом канала-воздуховода, а с противоположной стороны имеет отверстие для выхода воздуха из канала 55в окружающую среду, при этом наружнаятруба выполнена разъемной в продольном направлении и ее верхняя часть подпружииена и шарнирно укреплена одним концом на внутренней трубе, а фланец нижней части закреплен на внутренней трубе жестко.На фиг. 1 изображено схематично устройство для укладки изделий, вид спереди; на фиг,...
