B65B — Способы или устройства для упаковки изделий или материалов; распаковка

Номер патента: 1339050

Опубликовано: 23.09.1987

Авторы: Ковальчук, Копкарев, Прохоров

МПК: B65B 7/20

Метки: закрывания, крышки, механизм, откидной, открывания, ящика

...24.Ящик 30 устанавливается на приемный стол и фиксируется таким образом,что петли 31, соединяющие откиднуюкрышку 32 с ящиком 30, оказываютсясоосными с валом 2 поворотного рычага 3 в пределах погрешностей, обусловленных допусками размеров ящиков. 30После этого сжатый воздух или маслоподается в полость левого цилиндрадвигателя 6, связанная с поршнями рейка 5 перемещается вправо, производя поворот вала шестерни 4 и вала 2с рычагом 3 в сторону ящика 30 доконтакта опор 21 каретки 8 с поверхностью крышки 32, при этом планка 33крышки 32, служащая для повышенияжесткости последней и размещения эле 40ментов крепления петель 31, оказывается в зоне захвата зажимных губок 12.Сжатый воздух (масло) подается вбесштоковую полость цилиндра 19,что...

Номер патента: 1339051

Опубликовано: 23.09.1987

Автор: Тополянский

МПК: B65B 9/02

Метки: упаковывания, штучных

...сверху устанавливают упаковываемое изделие 42. Свободной частью листа пленки изделие накрывают таким образом, чтобы боковые и передние кромки листа сомкнулись.Подачей рабочей среды в штоковую полость пневмоцилиндра 4 траверсу 3 устанавливают в рабочее положение, после чего каретку 7 в зависимости от габаритов изделия перемещают по направляющим 5 и 6 в исходное положение. Опусканием поперечной рамы 33, несущей прижимной 35 и нагревательный 37 механизмы, выполняют левый поперечный шов.Последовательность действия элементов этих механизмов аналогична действию элементов механизмов 16 и 17 каретки 7.После осуществления левого поперечного шва каретку 7 перемещают по направляющим 5 и 6 таким образом,чтобы будущий продольцый шов перекрывал...

Номер патента: 1339052

Опубликовано: 23.09.1987

Авторы: Буланцев, Перельман, Тарасов

МПК: B65B 9/02

Метки: предметов, тару, укладки, штучных, ячеистую

...чаша с приемным лотком; на фиг.3 - вид А на фиг.1.15Устройство для укладки штучных предметов в ячеистую тару содержит вибробункер 1 с чашей 2 с дном и выполненным в нем пазом. Перед пазом на дне смонтированы направляющие 3 с плавно увеличивающимся углом наклона рабочей поверхности. Устройство включает также приемный лоток 4 с ручьями 5 для подачи предметов от паза к ячейкам тары, причем приемный 25 лоток 4 смонтирован так, что его верхняя часть входит в паз, выступая над дном чаши, а ручьи 5 расположены напротив направляющих 3 и выполнены под углом, соответствующим углу наклона рабочей поверхности направляющих 3 перед пазом. 052 2Устройство работает следующим образом.Предметы вибробункером 1 перемещаются в чаше 2. Двигаясь вдоль...

Номер патента: 1339053

Опубликовано: 23.09.1987

Авторы: Сухорукова, Швецов

МПК: B65B 11/02

Метки: ленточным, материалом, упаковывания

...крышку 14 шарнира.На свободном конце оси 13 с воз" можностью поворота закреплена поворотная вилка 17 с зажимами 18, удерживающими ось 19, на которой установлена катушка с ленточным упаковочным материалом 20. На той же оси 19 эак 39053 реплено приспособление для торможения ленты, выполненное в виде торцевых шайб 21 и 22, одна нэ которыхподпружинена пружинами 23, размещенными на диске 24. Хотя бы один зажим 18 выполнен в виде закрепленных нанеподвижной оси 25 двуплечих рычагов 26, Концы парь 1 рычагов, взаимодействующие с осью 19, имеют углубления, совместно образующие отверстие дляоси 19, Другие концы рычагов удерживают в разведенном состоянии пружины 27 сжатия. Для страховки от раскрытия во время работы устройства наконцах рычагов,...

Номер патента: 1339054

Опубликовано: 23.09.1987

Автор: Пронин

МПК: B65B 21/12, B65G 47/42

Метки: тару, укладки

...для укладки изделий втару работает следующим образом.В исходном положении отсекатель 3поднят и препятствует вхождению иэделий на приемную площадку 2.45Изделия поступают на накопительный конвейер 1. Взаимное расположение штырей отсекателя 3, а также система рычагов 12 для изделий определяют порядок группирования изделий пе-. 50ред отсекателем 3: прямой или шахматный (в случае шахматного расположения иэделий в группе она имеет формугребенки),По импульсу от датчика 19, сигнализирующего о заполнении накопительного конвейера 1, срабатывает пневмоцилиндр 8 и утапливает отсекатель Э.При этом приводной рычаг 7, провора 542чиваясь, натягивает пружину 13. Группа иэделий под напором, создаваемым накопительным конвейером 1, продвигается...

Номер патента: 1339055

Опубликовано: 23.09.1987

Автор: Поплавский

МПК: B65B 35/26

Метки: подачи, штучных

...7 между отводящим лотком 8 и подающим лотком2 по направлению вращения дисков,Для управления работой по подаче иэделий 9 в устройстве предусмотрендатчик 10 (например, фотоэлектрический).Устройство работает следующим образом,Из вибробункера 1 по подающемулотку 2 изделия 9 поступают к клиновидной щели 6, При этом, если изделие движется вперед торцом высотойЬ, то оно поступает в клиновиднующель 6 (так как Ы К) и при управляемом по команде вращении вала 5увлекается эа счет трения диском 4в сходящуюся ветвь клиновидной щели6, защемляется между упругим диском3 и диском 4 (так как на этом участке щели зазор 0с (Ь, переносится39055 20 25 30 Формула 35 40 5 10 15 на позицию, предшествующую выгрузке,о чем сигнализирует датчик 1 О, и покоманде...

Номер патента: 1339056

Опубликовано: 23.09.1987

Авторы: Гдалевич, Павлов, Панин, Фокин

МПК: B65B 35/34

Метки: ориентированной, подачи

...изделий и участка 5 вертикальной ориентации изделий. Участок продольной ориентации гребенкой6 отсекателя-ворошителя 7 разделенна зону загрузки и зону ориентированных иэделий.Гребенка соединена с приводом 8возвратно-поступательного движенияее вдоль каналов вибролотка. Приводсостоит из клапанного электромагнита9 с пружиной 10 и установлен на кронштейне 11, Гребенка отсекателя-ворошителя расположена таким образом, 40что торцы ее зубьев размещены надстенками каналов вибролотка, а вырезы между зубьями образуют с его каналами прямоугольные проемы для прохождения потоков правильно ориентирован Бных изделий и их накопления в концепервого участка перед поворотной заслонкой 12, закрепленной на оси 13,установленной в стойках 14....

Номер патента: 1339057

Опубликовано: 23.09.1987

Авторы: Елагин, Эйгер

МПК: B65B 69/00

Метки: бочек, вырезания, днищ

...приблизительнойориентацией вертикальной оси симметрии бочки и устройства, Затем включают пневмоцилиндры 24 захватных лап 23,При этом захватные лапы захватываютбочку 26, автоматически производяточное центрирование оси симметрииустройства относительно центра днища бочки. После этого включают привод устройства (не показан ) с вращением червячной шестерни, напримерпротив часовой стрелки, При этомчервяк 10 передает вращение червячной шестерне 9, а последняя черезпальцы 22 передает вращение Т-образной втулке 11, а вместе с нейреечным штангам 16 и режущим инструментам 21, В месте с втулкой 11 вращается и штифт 12, а его цилиндрическая часть 13, контактируя с кольцевой канавкой 3, перемещается по последней и, как только доходит до лепестка 6...

Номер патента: 1341101

Опубликовано: 30.09.1987

Авторы: Зевакин, Третьяков

МПК: B65B 1/06

Метки: емкости, материалом, наполнения, сыпучим

...стержнями или пластинами,т.е. в виде скоб, или в виде других конфигураций,Устройство для наполнения ем костейсыпучим м атериалом работает следующимобразом.При работе конвейера 10 емкость 9, подвецецная к нему, подходит к звездочке 1и прижимается своей горловиной к уплотнению 3. Начинается их совместное движение вокруг обшей оси звездочки 1 и дозатор 12 сбрасывает порцию материала, которая по поворотной загрузочной течке 2 направляется в емкость 9.Придвижении порция материала насвоем пути встречает подпружиненную пластину 5, прижатую к уступу уплотнения 3пружинным элементом 8 ударяется в цее 5 1 О 15 20 25 30 35 40 и отбрасывает ее вовнутрь емкости 9 до крайнего положения. Крайнее положение подпружиненной пластины 5 наступает тогда,...

Номер патента: 1341102

Опубликовано: 30.09.1987

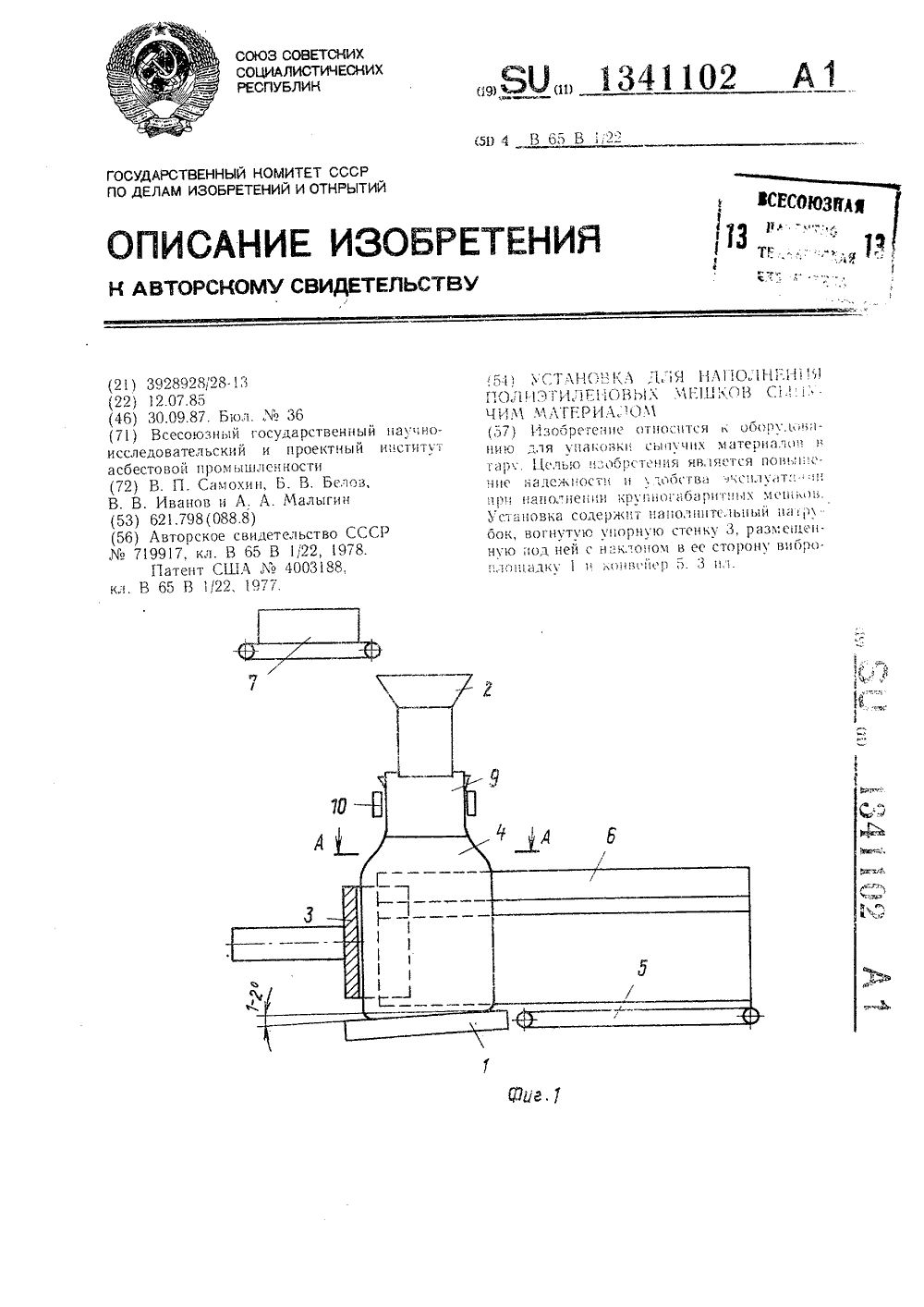

Авторы: Белов, Иванов, Малыгин, Самохин

МПК: B65B 1/22

Метки: материалом, мешков, наполнения, полиэтиленовых, сыпучим

...9 с узлом включения мешка, включающим зажим 10 для закрепления мешка 4. Упорная стенка 3 выполнена с углом обхвата 120 - 180. Направляющие 6 установлены с боковых сторон виброплощадки 1 и накопительного конвейера 5.Установка работает следующим образом.Полиэтиленовый мешок 4 закрепляют на наполнительном патрубке 2 на подвижной части 9 с помощью зажима 10. Сыпучий материал (асбест) поступает из взве. щиваюш,его устройства 7 через наполни- тельный патрубок 2 в мешок, По мере его заполнения сыпучим материалом он опус 5 10 15 20 25 30 кается на виброплощадку 1. Перемещение устья мешка по наполнительному патрубку 2 обеспечивается подвижной частью 9, к которой он крепится, Вибрация виброплощадки обеспечивает уплотнение сыпучего материала в...

Номер патента: 1341103

Опубликовано: 30.09.1987

Автор: Лапшинов

МПК: B07C 5/22, B65B 21/04

Метки: весу, предметов, сортировки, штучных

...легкая конусная часть минует отверстие люка 13, который открывается дном бутылки, Бутылка падает с небольшой высоты дном на транспортер,Аналогично попадают в емкости 19 и 20 полупустые и пустые бутылки. Стеклобой следует до своего отверстия 16, так как его вес всегда меньше веса целой бутылки. Стружка минует все три люка (фиг, 1), частично может попасть в стеклобой, но ее выбрасывает центробежной силой по кривой поверхности кожуха в отверстие 17 и затем в емкость 11.Когда бутылка идет пробкой вперед, она может ей задеть за последующий край обреза люка в лотке 4 и затормозиться. Во избежание этого край люка имеет вращающийся валик 24, который способствует беспрепятственному падению бутылки дном вниз. Кинематика движения бутылки...

Номер патента: 1341104

Опубликовано: 30.09.1987

Авторы: Жарников, Карастоянов, Сиряченко

МПК: B65B 35/56

Метки: ориентированной, подачи, штучных

...крышек, путем остановки кольца подающего механизма независимо от приводного вала при заполнении крышками отводящего лотка.Это позволяет исключить подачу сжатого стерильного воздуха для транспортировки крышек к месту укупоривания.На фиг. 1 изображено устройство для ориентированной подачи штучных изделий; на фиг. 2 - вид А на фиг, 1.Устройство для ориентированной подачи штучных изделий содержит бункер 1, подающий механизм, выполненный в виде кольца 2, в котором установлены перпендикулярно плоскости ориентирующего желоба 3 с возможностью горизонтального возвратно-поступательного перемещения штоки 4, взаимодействуюгцие с копиром 5.Устройство дополнительно снабжено подпружиненной тарелкой 6, смонтированной на приводном валу 7 подающего...

Номер патента: 1341132

Опубликовано: 30.09.1987

Авторы: Груничев, Дыленок, Кулагин, Новиков, Суворов

МПК: B65B 43/12, B65H 3/00

Метки: выдачи, поштучной, стопы

...мешка в одной плоскости к моменту выдачи. Такое конструктивное выполнение устройства позволяет обеспечить надежность его работы. 4 132 2В кассету 1 может устанавливатьсясменный контеинер 3, снабженный профилированным днищем по форме опорныхповерхностен "с" и "Й", в которомимеются прорези для прохода створок5 н 6 кассеты , выполненные в видегребенок.Приспособление 16, снабженное ва 10 куумными схватами 17, при соприкосновении последних со стопой 2 захватывает мешок и отделяет при отводе егоот стопы 2.Принцип действия устройства.15 Перед включением устройства в работу производят заполнение кассеты 1клапанными мешками.Пачка мешков (50-100 шт,) укладывается на поверхности опорной площад 20 ки 4 и створок 5 и 6, образующих днище...

Номер патента: 1342823

Опубликовано: 07.10.1987

Авторы: Бубнов, Лобусов

МПК: B65B 1/32

Метки: контейнеров, материалом, мягких, наполнения, сыпучим

...27 винтовых валов выключателями.Устройство для наполнения мягкихконтейнеров работает следующим об разом.Перед началом работы крестообразная пластина 5 находится в крайнем верхнем положении и поджимается пружинами 13 к буртикам 14 направляюших 9. Суммарное усилие пружин 13 отрегулировано гайками 15 таким образом, чтобы оно было несколько меньше массы затариваемого в контейнер сыпучего материала. Наклонные периферийные участки 6 крестообразной пластицы 5, взаимодействуя с прижимными пластинчатыми пружинами 4, отжимают прижимные каретки 18 также в крайцс е верхнее положецис . Вццты 21 при этом выведены в такое положение, чтобы между прижимными пластинчатыми пружинами 4 и подпятниками 20 винтов 21 оставался зазор по величине, больший...

Номер патента: 1342824

Опубликовано: 07.10.1987

Авторы: Винокуров, Гаврилов, Евгеньева, Конюченко, Костенко, Слюнкин, Шулепов

МПК: B65B 5/10

Метки: тару, укладки, штучных

...ребра 10 жесткости с конусообразными пазами для направляющих роликов 11, привод 12 каретки и подъемно-опускной стол 13 для тары (паддан) 14 с пакетом 15 изделий.Устрайствс работает следующим абразом.Изделия 15, непрерывно подаваемыена укладку, накапливаются на транс 35портере 1 для подачи изделий. После накопления ряда изделий они захватываются захватом 2, причем между захваченными изде.пиями и поверхностью 1 дким абрсэзом, захвдт перемещает ряды изделий с падаюпсега транспортера нд формирующую площадку, не препятгтвуя при зтам накоплению изделий, а талкающдя планка формирует наплощадке слой изделий. Сформированныйслой изделий переносится захватнымприспособлением 9 при помощи каретки, перемещающейся направляющими роликами 11, на...

Номер патента: 1342825

Опубликовано: 07.10.1987

Авторы: Куличенков, Третьяков, Хабаров, Чиннов, Шапошников

МПК: B65B 53/00

Метки: группы, предметов, рукав, термопластичного, упаковывания

...27 для того, чтобы отрезки рукава можно было одевать ниже дна группы предметов.Это позволит подвергнуть отрезок термопластичного рукава усадке с тем, чтобы группа предметов была стянута эластичным материалом не только с боков, но частично снизу и сверху (фиг.4), Однако площадки 22 могут быть выполнены и бс з выступов 27, если требуется одевать (упаковывать) предметы в короткий отрезок (фиг,3). Способ осуществляют следующимобразом,Рулоны 28 рукавной эластичнойшк цки 29 загружают на каждой позиции ца кронштейны 18, внутрь рукавазаводят клиновидное тело 14, приэтом рукав раскрывают и формируютпол габаритный размер группы предметов и устанавливают его через обойму 13 ца ролики 15 кареток 12. Вращая ротор (вал 1) в зоне Б копиром17 подают...

Номер патента: 1342826

Опубликовано: 07.10.1987

Авторы: Волынский, Гапоненко, Грунский

МПК: B65B 69/00

Метки: емкостей, растаривания

...предприятие, г.Ужгород, ул.Проектная,4 Изобретение относится к оборудованию для растаривания емкостей иразогрева вязких продуктов, например металлических бочек с высокомолекулярной эпоксидной смолой.Целью изобретения является повышение производительности.Разгрузка высокомолекулярныхэпоксидных смол из опрокинутых емкостей в тепловой камере происходитбыстрее, чем при предварительном разогреве емкостей, с последующим извлечением продукта, что повышаетпроизводительность в целом.На фиг.1 изображено устройстводля растаривания емкостей, общийвид; на фиг,2 - то же, вид в планес частичным разрезом.Устройство для растаривания емкостей и разогрева жидких продуктовсостоит иэ тепловой камеры 1 с дверкой 2 и расположенным в ней приспособлением...

Номер патента: 1344231

Опубликовано: 07.10.1987

Автор: Фрэнк

МПК: A23L 3/00, B65B 3/04

Метки: емкостей, закрывания, картонных, наполнения, стерилизации, четырехугольных

...заготовки 2 с образованием трубы(фиг. 5), которая поступает на конвейер 15 и перемещается им на одну из оправок 5. Сопло 21 размещается соосно этой оправке и расположенной на ней трубчатой заготовке и распределяет по внутренней стороне трубчатой заготовки стерилизующий распыленный агент, который также попадает на оправку, завихряется и дополнительно покрывает внутреннюю поверхность трубчатой заготовки.Затем при вращении цилиндрического корпуса 4 с оправками 5 оправка с обработанной заготовкой подается к приспособлению 6 для предварительного загибания кромок дна заготовки 2, после чего оправка с обработанной заготовкой подается: к приспособлению 7 для подогрева донной части заготовки, а затем - к приспособлению 8 для складывания...

Номер патента: 1344682

Опубликовано: 15.10.1987

Авторы: Кошиль, Петров

МПК: B65B 1/14

Метки: дозирования, сыпучих

...с электродвигателем 16. Зубчатое колесо 14 расположено на одном валу 17 с зубчатым колесом 18. В зацеплении с зубчатым колесом 18 находится зубчатое колесо 19 с торцовым кулачком 20, посаженные на вал 21, размещенный через подшипники 22 в корпусе 12. С кулачком 20 сопряжен толкатель 23 золотника 24. В корпусе 12 высверлены каналы 25, соединенные с полостью вала 10. В роторе 3 также имеются каналы 26 и 27, которые соединяют камеру 9 с полостью вала 10. Дозирующее устройство работает следующим образом.От электродвигателя 16 через зубчатые колеса 15, 14 и 13 приводится во вращение вал 10 с ротором 3, Из приемной воронки 1 сыпучий материал поступает в загрузочную камеру 2, где под действием центробежных сил частицы отбрасываются к...

Номер патента: 1344683

Опубликовано: 15.10.1987

Авторы: Авдотьев, Биезайс

МПК: B65B 1/36

Метки: дозирования, сыпучих

...и через выпускной патрубок бункера 1 заполняет мерную емкость 8, При прохождении тары 24 на транспортерной ленте 25 вдоль направляющей 22 индукционный датчик 23 включает электромагнитную муфту в блоке 17, соединяющую приводной вал 7 с двигателем 20 через клиноременную передачу 19 и редуктор 18. Подвижный диск 5, сидящий на приводном валу 7, поворачивается, вращает кольцевым выступом 26 подвижную часть 3 выпускного патрубка бункера 1, отсекает дозу сыпучего материала в мерной емкости 8 от общей массы и переносит ее по неподвижному диску 11 к окну 14 для высыпания в тару 24. При этом звездочка 16, сидящая на приводном валу, поворачивается на часть оборота, кратную числу мерных емкостей, и своим выступом входит в индукционный датчик 15...

Номер патента: 1344684

Опубликовано: 15.10.1987

Авторы: Доровских, Клевачкин, Николаенков, Семенов, Терехов, Шилкинис

МПК: B65B 5/10

Метки: банки, рыбы, укладки

...и ковши 25, Для подачи банок служит транспортер 26 и дозатор 27. Устройство работает следующим образом.Пустые банки по транспортерам 26 непрерывным потоком поступают в дозатор 27 до отсекателя 28. При подходе пальца 29 пластмассовой цепи 30 отсекатель 28 утапливается, пустая банка протаскивается до впереди идущего пальца 29 и оказывается в ячее, ограниченной двумя пальцами транспортера 1 для подачи пустых и отвода наполненных банок.Далее пустая банка транспортером 1 подается на площадку 14 для банок весового механизма 4 и, проходя мимо датчика 5 наличия банок, изменяет его магнитное поле, в результате чего в цепь управления машиной поступает сигнал о том, что 5 10 15 20 25 30 35 40 45 50 55 пустая банка поступила на площадку 14, Цепь...

Номер патента: 1344685

Опубликовано: 15.10.1987

Авторы: Кондрус, Стецкий, Титенкова, Щербакова

МПК: B65B 9/06

Метки: пленку, предметов, термопластичную, упаковывания

...охлаждения поперечного шва, расположенного под механизмом поперечной сварки.Устройство работает следующим образом, Упаковываемые предметы 7 транспортером 3 подают до упора 5. При вращении цепной транспортер 4 толкателями 6 захватывает предметы 7 и перемещает их по поверхности стола 8, ограниченной направляющими 30. Термопластичная пленка сматывается с рулонодержателя 1, проходит через рукавообразователь 2, образуя Г-об. разный рукав 31, Вертикальные валки 32 и пальцы 33 формируют ширину раствора рукава 31, достаточную для свободного помещения в него предметов 7 со стола 8. Пластины 28 при движении транспортера 25 5 10 15 20 25 ЗО 35 40 45 50 55 заходят вовнутрь рукава 31 и перемещают предметы 7 по дну рукава 31, устанавливая...

Номер патента: 1344686

Опубликовано: 15.10.1987

Авторы: Ладин, Моисеенко

МПК: B65B 13/28

Метки: обвязки, пакетов, проволокой

...(фиг. 2).Устройство для обвязки пакетов проволокой работает следующим образом.Пакет катодного металла, установленный на транспортер 1, подается в механизм 2 обжатия, который сжимает его между плитами 3 пресса усилием в десятки тонн. Привод 18 по направляющим 5 станины 4 подводит скручивающую головку 6 к пакету до касания диска 8 с пакетом. При этом регулятор 19 обеспечивает минимально настроенное усилие прижатия диска к пакету независимо от отклонения его габаритов в пределах, допускаемых технологией. Оператор заводит на пакет обвязочную проволоку через крестообразные пазы-проводки в верхней и нижней плитах 3, при этом концы обвязочной проволоки попадают в спиральные пазы 9 диска 8.Включается вращение шпинделя 7 и диска 8, который,...

Номер патента: 1344687

Опубликовано: 15.10.1987

Авторы: Маслаков, Новикова, Чернов

МПК: B65B 13/28

Метки: отверстиями, пакетирования

...следующим образом.Изделие 2, например, имеющее форму скобы, с механизма 1 поштучной подачи поступает на распределитель 6, который удерживается пневмоцилиндром 20 в положении (фиг. 1) для загрузки правого подвижного корпуса 8. Затем изделие 2 соскальзывает с распределителя 6 на приемную поворотную площадку 4 и, отражаясь от нее, устанавливается в правом корпусе 8. После установки аналогичным способом необходимого количества изделий 2 в правом корпусе 8 накопителя набирается полупакет.После срабатывания пневмоцилиндра 20 распределитель 6 устанавливается в положение загрузки левого корпуса 7 накопителя. Изделие 2 с распределителя 6 соскальзывает на приемную поворотную площадку 3 и, отражаясь от нее, укладывается в левом корпусе 7...

Номер патента: 1344688

Опубликовано: 15.10.1987

Авторы: Конопелько, Рушинский

МПК: B65B 35/56

Метки: тару, укладки

...планками более 2 рядов по вертикали. Имея больной наклон передней и задней боковых стенок соседних планок по ходу движения, патроны на ней не могут удержаться и, если свободно пространство между план. ками, патроны попадают между ними, но только по две штуки по вертикали, и увлекаются транспортером. Лишние патроны под собственным весом скатываются, Если между планками уже разместились параллельно один другому по два патрона, то следующие скатывающиеся сверху патроны попадают в промежуток между очередными парами планок по два между ними.По мере движения вверх ленты транспортера 2 между захватными планками 3 и 4 размещаются параллельно один другому не более двух рядов патронов по всей длине планок. Для предотвращения попадания патронов...

Номер патента: 1346486

Опубликовано: 23.10.1987

Авторы: Андрияускас, Мицкявичюс, Римайтис, Рудгальвис

МПК: B65B 1/06, B65B 1/30

Метки: весовой, дозатор, порционный

...вращенияначинает превышать электромагнитныймомент заторможения ротора, которыйзависит от относительного положенияротора и статора, Вследствие этогорычаг 4 с дозировочной емкостью 5 начинает постепенно понорачинаться, Приувеличении рассогласования положенияротора относительно статора тормозящий момент увеличивается до критического, заданного электрическим сигналом, определяющим величину порции,Одновременно с поворотом рычага 4,закрепленного на роторе шагового двигателя 3, по мере этого разворотаосуществляется питание шагового двигателя 7, Последний приводится вовращательное шаговое движение, врезультате которого начинает поворачиваться рычаг 8 с заслонкой 9. Заслонка 9, входя между питателем 2 идоэировочной емкостью 5, начинает всвою...

Номер патента: 1346487

Опубликовано: 23.10.1987

Авторы: Мильман, Тихоновский

МПК: B65B 5/10

Метки: ориентирования, стержнеобразных, укладки, ферромагнитных

...3, электромагнитную системуориентирования в виде С-образногомагнитопровода 4, между полюсами 5 2 пкоторого размещена кассета 6 с дном,выполненным в виде жалюзи.Устройство снабжено закрепленнымив нижней части кассеты приспособлениями 7 для фиксации тары 8 под кассетой 6, причем тара фиксируется междуполюсами магнитопровода 4, и системой включения и отключения.Устройство работает следующим образом. 30Детали 3 из вибробункера 1 по лотку 2 попадают в кассету 6, попадаяв магнитное поле магнитопровода,Под действием магнитного поля детали разворачиваются вдоль направления поля и через дно кассеты в видежалюзи попадают в тару 8, заполняяее. Так как намагниченные деталиплотно не соприкасаются между собойто объем, занимаемый деталями в маг...

Номер патента: 1346488

Опубликовано: 23.10.1987

Авторы: Кравцов, Федулин

МПК: B65B 5/10

Метки: тару, укладки

...формирования слоя изделий, грузозахватный механизм 4 с приводом 5 и обгонноймуфтой б, приемную площадку для тары 7, на которой размещена тележка8 с приводом 9, Механизм формированияслоя изделий расположен внутри корпуса 1 и состоит из двух столов 10и 11, оснащенных катками 12 и установленных на раме 13 с возможностью горизонтального возвратно-поступательного,цвижения в противоположных направлениях посредством силовых цилиндров 14 и 15, Механизм 2 Формирования ряда иэделий оснащен приводом, выполненным в виде пневмоцилиндра 16, представляет собой балку 17 с упором 18, шарнирно закрепленную на корпусе с возможностью поворота в вертикальной плоскости. Пневмоцилиндр 16 расположен в вертикальной плоскости, проходящей через балку 17.Устройство...

Номер патента: 1346489

Опубликовано: 23.10.1987

Автор: Корниенко

МПК: B65B 15/00

Метки: другом, закрепления, заострением, конце, ленте, одном, стержнеобразных, утолщением

...20Рабочие поверхности валков 2 и 3имеют ступени 5 и 6 большего размера с вертикальными совмещенными иодинаковыми по шагу пазами 7 и 8,причем на валке 2 ступень 5 расположена посередине, а на валке 3 ступени 6 расположены у торцов, Наверхних поверхностях 9 и 10 выступающих ступеней 6 валка 3 выполненыгоризонтально расположенные гнезда11 для размещения в них утолщений12 изделий 13 (шляпок гвоздей) и фиксирующих колец 14Устройство работает следующим образом,Лента 4 пропускается между Формующими валками 2 и 3 и принимает заданный профиль, Одновременно гнездо11 нижней выступающей ступени 6валка заполняются кольцами 14 пос 40тупающими напорно из накопителей 15.Толкатель 1 заталкивает изделие 13(гвоздь) в совмещенные пазы 7 и 8Формующих валков...

Номер патента: 1346490

Опубликовано: 23.10.1987

Автор: Якимов

МПК: B65B 23/06

Метки: тару, укладки, яиц, ячеистую

...трубопровода 7. Подкаждым окном для размещения и удержания яиц на наружной поверхностибарабана 4 размещены подпружиненныетарелки 10, которые взаимодействуютс управляющими контактами (не показаны) . Устройство для укладки яиц работает следующим образом,Пустые прокладки 2 укладываютсяна рабочий орган транспортера 1 дляподачи тары, причем две смежные прокладки сцепляются друг с другом.,Сцепление прокладок таким образомобеспечивает непрерывную работу установки, Ориентированные тупыми концами вперед яйца скользят по направляющим механизма 3 подачи и ориентирования яиц и попадают в окна 9 механизма переноса яиц в тару 2, Яйцасвоим весом воздействуют на тарелки10, сжимают пружины и замыкают электрический контакт. При...
