B29D 27/04 — B29D 27/04

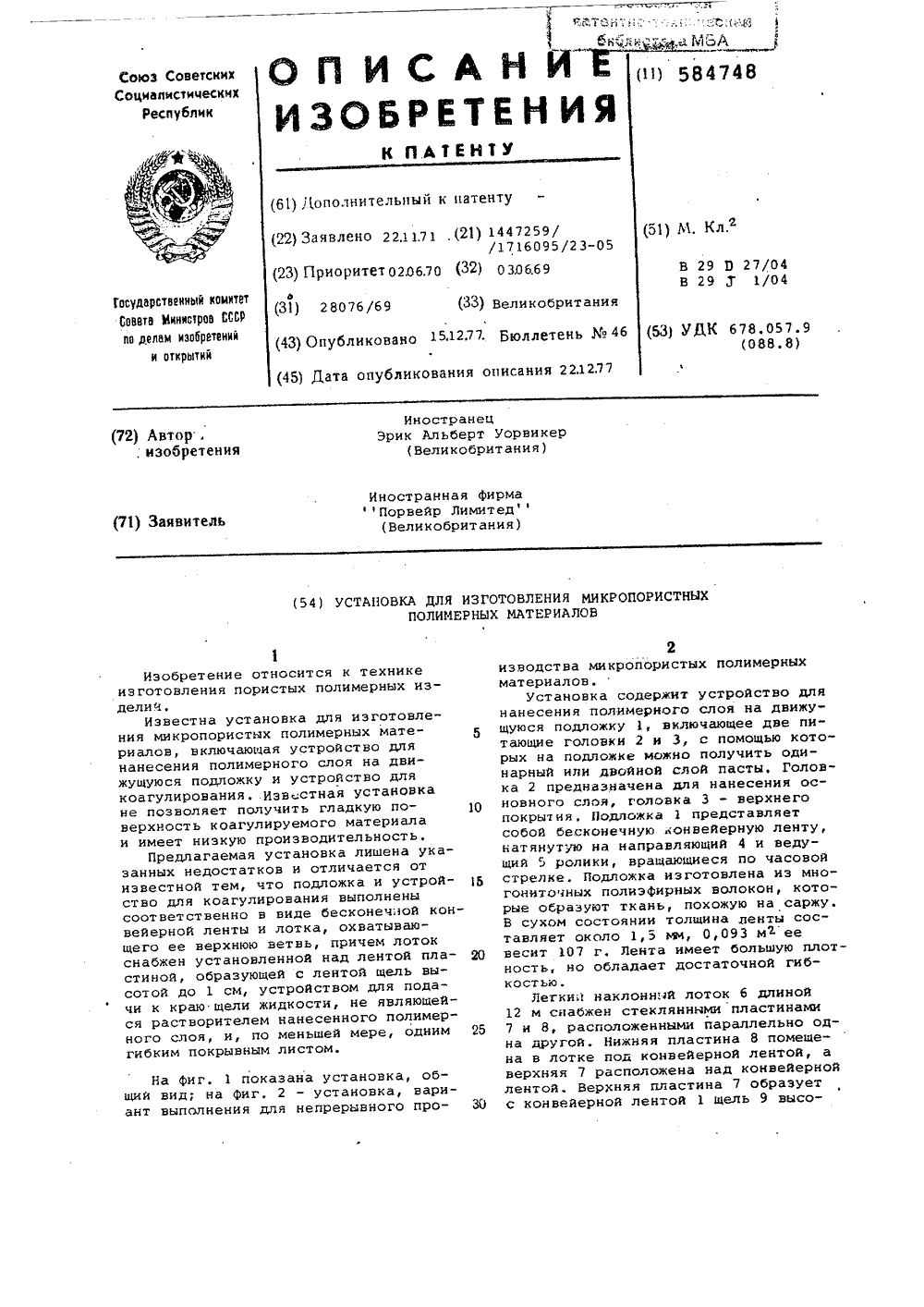

Номер патента: 584748

Опубликовано: 15.12.1977

Автор: Эрик

МПК: B29D 27/04

Метки: микропористых, полимерных

...во влажном состоянии толщинойоколо 0,76 мм сверху основного слоя.В ленте 1 содержится 50-80 вес,Ъ(предпочтительно 70 вес.%) не растворяющей полимерный слой жидкости, например воды. Можно применять воду,содержащую 5-40, предпочтительнее10-20 вес.% диметилформамида. Лента 1с нанесенными слоями входит в лотоксо скоростью 0,3 м/мин. Вода с температурой 5-60 фС (в данном случае15 фС) подается к пульверизатору 10со скоростью, достаточной для того,чтобы зазор между верхней поверхностью нанесенного слоя пасты и нйжнейповерхностью пластины 7 был заполненжидкостью. Величина этого. зазора устанавливается 1-3 мм, в данном случае он составляет 1,6 мч, так чтоустанавливается устойчивый мениск наверхнем конце прорези и поверхности,подвергаемой...

Номер патента: 605534

Опубликовано: 30.04.1978

Автор: Хельмут

МПК: B29D 27/04

Метки: внутренним, вспененным, многослойных, слоем

...1 к инжекторному цилиндру 3.На замыкающую иглу 34 воздействует поршневой шток 39 поршневого цилиндра 40, который, укреплен на литьевой головке 1, Пространством поршневого .цилиндра 40 замыкающая игла 34 может быть ступенчато выдвинута из своего замыкающего положения согласно фиг.1 в замыкающее положение согласно фиг.4, а оттуда в открытое положение, показанное на фиг.3. В этом положении замыкающая игла 34 освобождает центральную фильеА 41, образованную выходным отгерстием внутренней гильзы 22.Устройство работает следующим образом.При изготовлении многослойного формованного изделия иэ термопластическо-го материала со вспененной сердцевиной и с невспененной наружной пленкой при закрытой наружной гильзе 10, закрытой внутренней гильзе 22 и...

Номер патента: 612815

Опубликовано: 30.06.1978

Авторы: Букин, Губский, Иевлев, Индутный, Иоффе, Капелюшкин, Картель, Рудой, Туник, Шпилевой, Ярмицкий

МПК: B29D 27/04

Метки: автомат, полимерного, формования

...полость неподвижной пустотелой оси 1 пропущены трубопроводы 7, 8 и 9 подачи пара, воды и сжатого воздуха и трубопроводы 10 и 11 возврата воды и конденсата. Трубопроводы 7 - 11 соединены соответственно с окнами 12 - 16 головки 17, жестко закрепленной на неподвижной пустотелой оси 1. На головку 17 одет с возможностью вращения коллектор 18 с перепускными окнами 19, к которым подсоединены отводные патрубки 20, сообщающиеся с паровыми рубашками разъемных форм 4. Размеры перепускных окон 19 по окружности коллектора 18 опредсляются времепем, необходимым для подачи пара, воды и сжатого воздуха,В головке 17 (фиг, 2) имеются пазы 21, в которых установлены подпружиненные отсекатели 22, упирающиеся своими торцами в тело коллектора 18. Для...

Номер патента: 620197

Опубликовано: 15.08.1978

Авторы: Альфред, Курт

МПК: B29D 27/04

Метки: вспененных

...соответствующим подбором поперечных сечений. Дополнительная регулировка при работе может достигаться также путем установки на байпасной линии регулирующего дросселя. Наибольшая часть количества материала циркулирует через байпасную 5 линию с большим поперечным сечением ипоэтому лишь несушественно нагревается.Поэтому охлаждающие устройства в циркуляционной системе можно делать значительно меньшими, что удешевляет установку и уменьшает ее размеры. Поскольку, кроме этого, уменьшаются присоединения к смесительной головке и проходные сечения в головке, то всякмесительная головка становится мень.ше, а ее работа - проше.На чертеже показано устройство для получения вспененных материалов.Предлагаемое устройство включает смесительную головку...

Номер патента: 635862

Опубликовано: 30.11.1978

Автор: Раймон

МПК: B29D 27/04

Метки: термопластичного, тонкостенных, формования

...Две полуформы 3 и 4 расположены таким образом, чтобы образовать полость с пресс-формы, клапаны 10 и 11 находятся тогда в открытом положении (как показано на чертеже для клапана 10), Вентиль 2 открыт и гранулы текут в кольцевую полость Л, Источник вакуума подключают с целью вдувания гранул через отверстия, Для заполнения полостей .б и .О пресс-формы, создавая таким образом продвижение материала из бункера (внутрь полости прессформы). Затем вентиль 12 закрывают и клапаны 10 и 11 ставятся в закрытое положение (как показано на рисунке для клапана 11) и оставшийся материал, находящийся за пределами полости пресс-формы, отводится трубопроводом 6 к бункеру 1 под действием трубки Вентури 8. 1(огда весь избыток материала отведен, стенки...

Номер патента: 636097

Опубликовано: 05.12.1978

Авторы: Зильберман, Юрков

МПК: B29D 27/04

Метки: непрерывного, полимерных, производства

...части 11 вращающегося диска 1 к нижней его части крепятся направляющие 12, между которыми находится ползун 13, обеспечивающий дополнительное движение (направление) тележки 14. На платформе 15 закреплена пресс-Форма 16. в нижней части ползуна 13 закреплено шасси 17,заканчивающееся подвижным кронштейном 18, обеспечивающим поворот колеса 19 вокруг шасси 17 с роликом 20. Тележка 14 фиксируется в крайних положениях. Пресс-формы 16, расположенные под диском 1, образуют дополнительный ярус. Копировальная поверхность 21 подвижно закреплена на пальце 22. На копировальной поверхности 21 жестко закреплен палец 23, при помощи которого шток 24 пневмоцилиндра 25 отклоняет копировальную поверхность 21, обеспечивая выезд прессформ 16 нижнего...

Номер патента: 645847

Опубликовано: 05.02.1979

Авторы: Люкевич, Щербак

МПК: B29D 27/04

Метки: полимерных, формования

...и каналыдля сжатого воздуха 2 .5Использование этого усдля производстна изделий ьного пенопласта ненозможн акнатяжение резины создает10ление пенообразованию прУуплотнению материала.Пель изобретения - повышениекачестна при изготовлении изделийиз пенопласта,Эта цель достигается тем, чтоэластичная диафрагма выполнена поформе формообразующего элемента,На фиг.1 показано предлагаемОеустройство, вид спереди; на фиг.2,3изображено устройство в момент извлечения готового изделия из Форлы.Предлагаемое устройство содержитматрицу 1, пуансон 2, каналы 3 длясжатого воздуха, эластичные диафрагмы 4, камеру 5 для сжатого воздуха,подводящие сжатый воздух ниппели 6.устройство работает следующимобразом.Композицию, состоящую из Фенол 30формальдегидной...

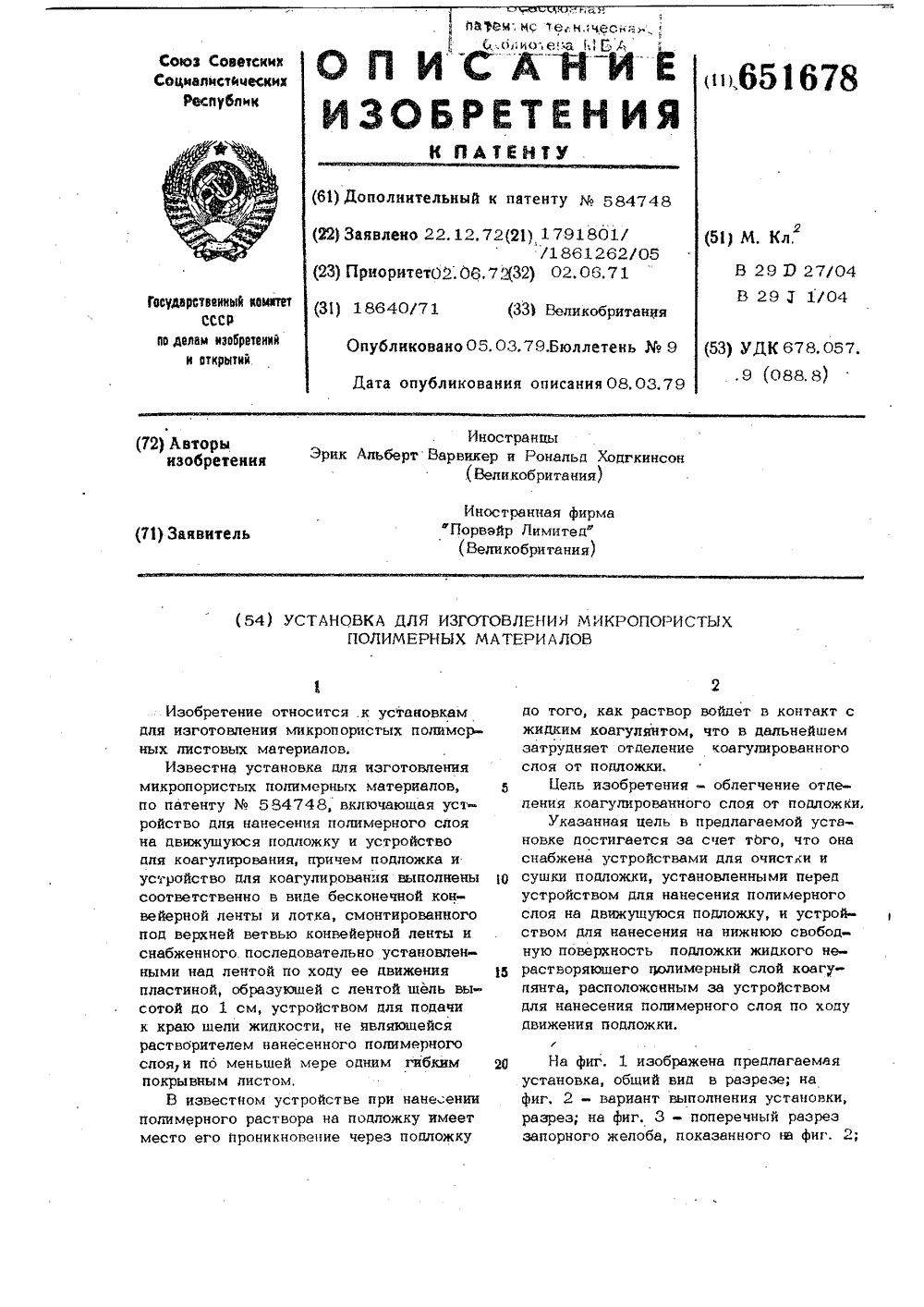

Номер патента: 651678

Опубликовано: 05.03.1979

Авторы: Рональд, Эрик

МПК: B29D 27/04

Метки: микропористых, полимерных

...щель. На входеленты в лоток 7 пластина оборудованатрубкой 35 для подачи жидкости на поверхность менисковой пластины в ее нижф нем конце. .Далее по ходу движенияленты установлена стеклянная пластина36 длиной около 2,4 м, снабженная трубм кой 37. Поперечные брусья 38 и листы39 длиной около 1,8 м расположены ниБ же стеклянной пластины 36 поперек лотка 7,В желобе выполнены сточные. отверстия 40,Непосредственно перед каждым брусомЗо 38 расположена питающая труба 41.Измеряющие устройства (на чертежене показаны) могут быть размещены между роликом 6 и экструзионной голоркой21, между головками 21 и 22 или междуЗф головкой 22 и пластиной 32 для контролирования толщины экструдируемого материала.Устройство работает следующим образом.4 О...

Номер патента: 656487

Опубликовано: 05.04.1979

Автор: Альфред

МПК: B29D 27/04

Метки: высокого, головка, давления, смесительная

...к нему торца 18 рабочего цилиндра 14, При этом одновременно нижний (фиг. 2) торцовый торецэжектирующего поршня 11 надежно перекрывает выпускной конец смесительной камеры 12, так что последняя полностью очищается от остатков синтетических веществ. На этом заканчивается процесс впрыска.К началу следующего впрыска указанная последовательность перемещения происходит в обратном порядке, причем масло, подаваемое от насоса, через ввод 17, находящийся на торНовой стенке 18 рабочего цилиндра, нагнетается во внутреннее пространство рабочего цилиндра 14. При этомпоршни 19 и 20 нагружаются со стороны, противоположной той, с которой они нагружались в процессе выталкивания, и перемещаются вверх как одно целое. Из-за совместного перемещения...

Номер патента: 666094

Опубликовано: 05.06.1979

Авторы: Володько, Зюскевич, Котов, Ксенофонтов, Леньшин

МПК: B29D 27/04

Метки: автомат, фенопенопласта

...1,1 3 и 47 Гтодъема ц Опус 17 ттт 11 б 7=,ковьтх стенок 5 ц 6 фор 1 иьт, которые размещаются в пазах ме;кду формой ц плац=КЯКИ 7 ц ЗЯПцра 10 ТСяЗЯМЕЯЬц 6. 171 адФОРМОЙ УСтаНСВЛЕНЫСТТЭОЙГСТГЗГЭ 9 ДРЯзаливки компонентов Ц МЕХанпзм .7 О зак=РЫВЯНИЯ Ц ОТКРЫБЯЦИЯ ЗЯЛЦБОЧНГО ОК 717., СОСТОящИЙ ИЗ ГИдРОццпцттдра 1 1 1 цтттк КОТО 1 ЭОГО СоедЦет С тягой 12, ГЭГЭттГцтетй,. НОМ Т 13 Ц ЗЯГЛУЩтГОЙ 14, ПОВОРОТ За 7 Л-ГП 1- Кц П 17 И КОДР ПГОГЭ 11 Нт ЦТГЛ 1 Н 1 ЭЯ ГътаеПЕ -Гтт- ВЯетоя Пр 1 т ттттГГОЦт 1 бтттттт"ттет:,Гт-Г-, та=,т ВЬГПСТЛН 8 ЦН(7 ГО ПЧ тГ 8 т П:Г т 1 ттУстро 1 тство для зал иВкц к 7 .:ПО; Гент а СССТОИТ и" фороуНКП .7, Г, ССЕДПЦЕТПГОЙ П-:, средством т 1 эубоп 17 ОБОДОВ с 3"ГэРцьтки Вен.-н тилями 18 и 19 и с баткТм...

Номер патента: 680897

Опубликовано: 25.08.1979

Авторы: Богданов, Зильберман, Флекшер, Храбров, Юрков

МПК: B29D 27/04

Метки: непрерывного, полимерных, производства

...расположена пластина 23, жестко закрепленная на поворотном диске. 1. На ось 24 насажен толкатеяь 25,. выполненный в виде двуплечего рычага, одно плечо 10 которого связано с роликом 26, а другое подпружинено пружиной 27, от жимающей до упора 28 толкатель, 25 Своевременный подъем толкателя обеспечивает копировальная поверхность 29. Механизм загрузки и выгрузки выполнены в виде профильной направляющей 30, служащей для поворота плеча 31 с роликом 32 и замка 33, захватывающего палец 34. Упор 35 ограничивает поворот замка 33 при обратном ходе плеча 31, насаженных на ось 36 и прижатых друг к другу пружина 4ми 37, затянутыми гайкой 38, Ось 39 жестко соединена с полуформой 13 и плечом 40, оканчивающимся вращающимся роликом 41. Профильная...

Номер патента: 685510

Опубликовано: 15.09.1979

Авторы: Вильховый, Грайм, Кучеренко, Максименко

МПК: B29D 27/04

Метки: головка, пенопласта, смесительная

...соплом 3, Вмонтированноевнутрь корпуса 1 смесительное уст -ройство выполнено в виде неподвижногочервяка 4, закрепленного на центральной полой трубе 5, на торце которойрасположен эапорный клапан б выходного сопла 3. Запорный клапан 6 содержит конус 7, направляюший шток 8,упор 9 и пружину 10 (фиг.2).К смесительной головке подключеныпатрубки 11, 12 для ввода компонентовпенопласта (например фенолформальдеГндНОй СМОЛЫ ст 5 РВА И КатаЛИэатОраотвердителя В)5 Г - 3), патрубки 13, 14для ввода и вывода промывочной жидкости (например едкой шелочи) ипатрубок 15 для Годачи сжатОГО Воздуха,Все патрубки соответственно снабжены запорными кранами 16, 17, 18,19, 20,685510 Формул а и з обр ет ени я 07. 2 Подпи сн оераж 77 ИИПИ Заказ 5380/1 л ....

Номер патента: 695541

Опубликовано: 30.10.1979

Авторы: Джон, Пат, Чарльз

МПК: B29D 27/04

Метки: пенопласта, форма

...6 и служит для образования закрытой формы,Работа устройства осуществляется следующим образом,Для изготовления изделия устанавливают на дно 1 короб из боковых стенок 3, 4,5 и 6, соединенных упругими жгутами 7,как показано на фиг. 1. Поверхности боковых стенок 3, 4, 5 и 6 дна 1 и крышки 10покрываются листами антиадгезионнойпленки для облегчения выема из формыпенопродукта, а также для сохранности заливаемой в полость жидкой смеси для получения пеныЭта смесь загружается в полость формылюбым обычно применяемым смешивающим или дозирующим устройством,Количество смеси, загружаемой в форму,больше, чем требуется для заполненияформы в нераздвинутом состоянии,После загрузки смеси в полость А формы на нее накладывается крышка 10, причем выступающие...

Номер патента: 722470

Опубликовано: 15.03.1980

Автор: Жозеф

МПК: B29D 27/04

Метки: пенопласта, подушек, сидений, составным, чехлом

...вставлять металлический элемент 29 (фиг.7)который может быть использован дляустановки полученной спинки на автомобильном кресле, например, посредством шарнира.Количество слоев чехла может бытьразличным,Описанный метод может быть применен при изготовлении спинок автомобильных кресел такого типа, как показано на Фиг,8 и 9, содержащихлибо по всей своей периферии ленту,образующую боковую стенку и приваренную двумя своими краями к передней и задней частям, либо, как показано на фиг. 9 ленту, образующуюодновременно переднюю и заднюючасти спинки и приваренную двумясвоими симметричными краями к двум . 65 боковым стенкам, имеющим плоскую форму .Приваривание двух краев ленты к сравнительно плоским частям, образующим либо. переднюю и заднюю...

Номер патента: 729078

Опубликовано: 25.04.1980

Авторы: Зиновьев, Поздняков, Разин, Семенов

МПК: B29D 27/04

Метки: жесткого, кожухе, наружном, образования, пенопласта, слоя, теплоизолирующего, холодильника, шкафа

...себе дополнительную фиксацию на внутренней стороне отбортовки 2 дверного проема. Одновременно с этим заформованную пленку 5 фиксируют по внешней стороне отбортовки 2 дверного проема. Фиксацию осуществляют любым известным способом, например, прижимными планками (на черт. не показаны). Затем устанавливают кожух 3 в матрицу 6 и смыкают ее с пуансоном 7 (см. фиг. 2). В случае достаточной . жесткости кожуха 3 он самостоятельно может выполнять роль матрицы 6. После чего обжимают пленку 5 на пуансоне 7, например, вакуумированием полости между пуансоном 7 и пленкой 5 или непосредственно давлением вспенивающейся смеси, после инжекции в полость кожуха 3 смеси компонентов. При обжатии пленкой 5 пуансона 7, вследствии того, что...

Номер патента: 749676

Опубликовано: 23.07.1980

Авторы: Вартересов, Губанов, Лобода, Лузан, Марсов, Шкляров

МПК: B29D 27/04

Метки: вспененных

...с расположенным на ней фигурным упором 15, установленным с возможностью регулирования его перемещения с помошью гаек 16 и удержания его от проворота шпонками 17.На задней неподвижной плите закреплен Механизм поворота резьбовой втулки, содержаший цилиндр 18 дожатия, шток-рейка 19 которого взаимодействует с зубчатым сектором 20, фиксируемым фиксатором 21 и жестко связанным с втулкой 12.Устройство работает следуюшим образом Гранулц вспенивающегося полистирола загружаются в бункер 8. Затем под действием пневмоцилиндров 11 ускоренного хода подвижная плита 5 перемещается в направлении к неподвижной плите 2 до смыкания полуформ 6 и 7 с зазором 0,5 - 1,0 мм, т.е. таким, чтобы сквозь него не проходили гранулц полимера при заполнении формы. Зазор...

Номер патента: 810071

Опубликовано: 28.02.1981

Авторы: Хайнц, Хельмут, Юрген

МПК: B29D 27/04

Метки: вспенивающихся, изделийиз, полимерныхматериалов

...верхней частью 30, от которой ответвлены подводящие линии. Внутри распрецелительной головки 27 происходитпереход различных видов рабочих средиз неподвижной во вращающуюся систему. Верхняя часть 30 распределительной головки окружена четырьмя расположенными друг над другом кольцевыми трубопроводами )1-34, которые 60через радиальные соединительные трубопроводы 35-38 соединены с расположенными друг над другом распределиТельными трубопроводами 39-42.От этих трубопроводов к соответствую щим входным и выходным отверстиямзмеевиков на Формах ведут соответствующие присоединительные трубопроводы 43-46. Каждый из присоединительных трубопроводов имеет собственный запорный клапан 47-50, соответственно каждый из которых регулируется в зависимости...

Номер патента: 865121

Опубликовано: 15.09.1981

Автор: Курт

МПК: B29D 27/04

Метки: пенопласта

...образованной верхней 1 нижней 2 полуформами, получают путем заливки или экструзии композиции в виде .его развертки, например трех сегментов 3, соединенных тонкой переинчкой 4.; Изделие может быть получено в виде сегментов фиг.2 т из двух и более слоев, причем другие слов также образуют сегменты 5 и перемычки 6.Данный способ предполагает изготовление иэделий с. предварительно отформованными элементами 7 фиг.3), которые удерживаются в форме до заливки пенопласта элементом 8. Для облегчения центрирования частей развертки по линии разъема изделия выполняют выступы 9 и впадины а, которые взаимодействуют при свертывании частей изделия (фиг.4).Способ получения полого изделия в виде профиля позволяет испольэовать его для непрерывного...

Номер патента: 910440

Опубликовано: 07.03.1982

Автор: Макаров

МПК: B29D 27/04

Метки: вспенивающихся, форма

...позволяет снизить расход энергии нагрева, повысить равномерность и эффективность прогрева и качество изготавливаемых изделий,Форма для изготовления изделий иэвспенивающихся материалов, содержащаянеподвижное основание с шарнирно закрепленными стенками, крышкой с пуансоном, образующими оформляющую полость изделия, и нагревательные элементы, о т л и ч а ю щ а я с я тем,что, с целью зкономии энергии нагрева и повышении качества изделий, нагревательные элементы выполнены ввиде равномерно установленных в основании, стенках и пуансоне по периметру оформляющей полости иэделия инфракрасных излучателей с концентрицнымивнешними и внутренним отражателями,образующими между собой щелевой зазор, сообщающийся через штуцер с каналами для подачи...

Номер патента: 910441

Опубликовано: 07.03.1982

Автор: Лутыка

МПК: B29D 27/04

Метки: теплоизоляции, форма, холодильников, шкафов

...роторы - на их внешних торцах. зоСтенки 9; 10 снабжены роликами 18, акорпус 1 " окнами 19 и 20.Работает форма следующим образом.Внешним устройством очередной каркас шкафа холодильника подается в проем между открытыми стенками 9, 10 по роликам 18, затем срабатывает, привод 7 опускания (поднимания) подвижного блока 8, и каркас шкафа надевается на пуансон 2. В нижнем положе- О нии блока 8 его стенки 9, 10 закрываются, срабатывает машина (на чертеже не показана) заливки пенополиуретановой смеси в полость шкафа холодильника, включается привод 17 враще ния вала 1 ц с генераторами нагрева - роторами 15 и 16, которые, вращаясь, перемещают поток воздуха с определен" ной скоростью в замкнутом контуре. При этом нагреваясь, поток воздуха 50...

Номер патента: 937200

Опубликовано: 23.06.1982

Авторы: Апанасенко, Кондауров, Крюченкова, Нефедов

МПК: B29D 27/04

Метки: заливочных, композиций, приготовления

...смесительную головку и систему трубопроводов, пленкообразующее устройство для дегазации основного компонента установлено в верхней части рабочего аппа- рата основного компонента, соединено с нагнетательной линией дозирующего насоса основного компонента и выполнено в виде смонтированного в его корпусе подпружие пенного клапана.Кроме того, каждое устройство для нагрева компонента выполнено в виде прикрепленной к фланцам рабочего аппарата трубы с последовательно расположенными в ней по ее оси нагревательными элементами и аппарате 1 осуществляется мановакуумметром 34.На установке имеется емкость 35 для растворителя, клапаны 36 - 38 подачи растворителя и воздуха при промывке и осушке смесительной головки 11, Для загрузки основного...

Номер патента: 996221

Опубликовано: 15.02.1983

Авторы: Антонов, Бартенев, Лежнин

МПК: B29D 27/04

Метки: вспененных, форма

...пазы 17-21, обеспечивающие относительные перемещения взаимосвязанных элементов конструкции. Продольный паз 19 кронштейна бпо своей форме является криволинейным. 1:ривой участок в нижней частиотверстия является прЕпятствием перемещению оси 4 вверх по пазу, аследовательно рычажной системы -вправо, особенно в некоторый моментначального периода закрытия крышки2, когда угол между крышкой 2 и корпусом 1 более 90 О при горизонтальномположении плоскости разъема крышки2 с корпусом 1). В то же время наличие кривого участка не должно препятствовать перемещению оси 4 попродольному пазу, когда происходитполное смыкание крышки 2 с корпу-.сом 1. Устройство работает следующим образом.Движением штока силового цилиндра 3 вниз -образный элемент 5 под...

Номер патента: 1009796

Опубликовано: 07.04.1983

Авторы: Астахов, Попов

МПК: B29D 27/04

Метки: заливки, крупногабаритных, пенополиуретаном

...ввиде смонтированного с возможностьювращения диска 5 с прямоугольнымпроемом б, параллельнокоторомуразмещены направляющие 7. В направляющих траверсы смонтирована каретка 8, установленная с возможностьюперемещения вдоль большей стороныпроема б диска 5. Эта каретка выпол 20иена со щелью 9,окруженной стенками 10, На каретке 8 установленозаливочное оборудование 11 с заливочным средством, сопло 12 котороговводится в совмещаемые при заливкещель 9 и проем 6.На каретке 8 смонтировано промывочное устройство 13, корпус которого выполнен сообщающимся с образованной поверхностями диска 5 и ка- З 0ретки 8 воздухозаборной полостью14 через систему" вентиляционныхотверстий 15, выполненных в каретке в месте установки устройства13, По образующей...

Номер патента: 1018854

Опубликовано: 23.05.1983

Авторы: Журавлева, Ильчишин, Макаровский, Середницкий, Теодорович, Шиманский

МПК: B29D 27/04

Метки: пенопласта, слоем, труб

...невысокое качество изготавливаемых труб, большая трудоемкость их изготовления и ограниченные возможности устройства.Целью изобретения является повышение качества изготовления труб и технологических возможностей устройства. ЗоУказанная цель достигается тем, что уст. ройство для изготовления труб со слоем из пенопласта, содержащее горизонтальную форму, размещенную в ней соосно цилиндрическую трубу, установленную с возможностью вращения вокруг ее продольной оси, З 5 узел подачи вспенивающейся композиции, снабжено заслонкой, установленной с возможностью продольного перемещения в вы. полненном в форме пазу, примем узел подачи вспенивающейся композиции расположен на этой заслонке.40 Устройство для изготовления труб со слоем из пенопласта...

Номер патента: 1054086

Опубликовано: 15.11.1983

Авторы: Кнырович, Колупаев, Котов, Рудой

МПК: B29D 27/04

Метки: вспенивающихся

...интенсивно вспенивающихся материаловсоставляет 10-15% от рабочего цикла,что увеличивает цикл изготовления изделий.Белью изобретения является уменьшение производственного цикла при иэготовленин изделий типа полуцилиндров.Указанная цель достигается тем, чтов устройстве для изготовления изделийиз вспенивающихся материалов, содержащем форму с крышкой, торцовыми стенками и днищем с закрепленными на ьнемочистными щетками, узел заливки компо-нентов и выталкиватель, снабженный очистными щетками, днище формы установле"но с возможностью поворота в горизонтальной плоскости на осях, смонтирован. 50.ных в торцовых стенках формы, а очистнйе щетки закрепйеныпо периметру днища, при этом выталкиватель смонтированна одной из торцовых стенок формы...
