B27L — Окорка древесины или удаление остатков ветвей

Номер патента: 1535733

Опубликовано: 15.01.1990

Авторы: Богданович, Валуев, Валуева, Сацура

МПК: B27L 9/00

Метки: древесного, линия, палочек, шпона

...механизм 26 для удаления пачек 12,Линия работает следующим образом.Узелразлущивает короткие чураки (отходы спичечного или Фанерного барабан 23 поворачивается для загрузки следующего вертикально-расположенного паза. Поворотный механизм 26 удаляет пачки из горизонтально расположенных пазов барабана 23. 5 ил,производства) на шпон, узел 2 укладывает отрезки шпана в стопу, которую узел 3 разрезает на палочки 4 (для мороженого) . Палочки 4 поступают в узлы 5 сушки и 6 полировки, а далее в узел 7 ориентирования, который подает их в узел 8 набора. Ячеистый конвейер 9 поштучно набирает палочки 4 и подает их к механизму 10 загрузки, лрк зтом в ячейках конвейера могут быть размещены палочки изогнутые, гофрированные и с другими...

Номер патента: 1537535

Опубликовано: 23.01.1990

Авторы: Вологдин, Рылов, Симонов

МПК: B27L 1/00

Метки: коросниматель, окорочного, роторного, станка

...грани многогранника.Многогранник 5 может иметь формуусеченной пирамиды, большее основание которой обращено к наружной торцовой поверхности 2. Режущая кромка 14 коронадрезаюшего ножа 11 в своей верхней части расположена на уровне выводной кромки 4, что предотвра щает повреждение древесины в момент вывода режущей кромки 6 на поверхность лесоматериала. кромки 14. При подаче лесоматериала окорочный инструмент выводится на поверхность бревна, режущие кромки ножей 11 и многогранника 5 надрезают и снимают кору. Упор 10 препятствует повороту окорочного инструмента. После затупления инструмента его .поворачивают на 120 и в работу вступают другие режущие кромки, 2 зп. флы,3 ил. Коросниматель работает следующим об разом.Подлежащий окорке...

Номер патента: 1537536

Опубликовано: 23.01.1990

Авторы: Алешин, Панков, Семенов, Якунин

МПК: B27L 7/06

Метки: дровокольный, станок

...случаи заклинивания из-за смещения плоскости раскалывания.2 ил.Изобретение относится к лесной промышленности и может быть использованодля раскалывания чураков,Цель изобретения - повышение надежности в работе.гНа фиг. 1 изображен станок, вид сбоку; на фиг. 2 - вид А на фиг. 1,Станок содержит раму 1, на которойсмонтированы механизм надвигания в видецепного транспортера 2 с упорами 3,(аскалывающий орган с горизонтальными 4вертикальными ножами 5. ВертикальныеВожи 5 верхними концами входят в проезы, выполненные в горизонтальном ноже 4,нижними концами закреплены на шарирах 6, при помощи которых могут поорачиваться на оси 7.Вертикальные ножи в нижней частиИмеют пружину 8, которая после раска,пывания очередного чурака возвращаетсяВ исходное...

Номер патента: 1541057

Опубликовано: 07.02.1990

Авторы: Макаров, Петров, Попов, Уткин, Шегельман

МПК: B27L 1/02

Метки: групповой, деревьев

...с поперечинами 13, деревья, поднимаясь вверх постенке 3, падают на отбойную стенку2, на которой происходят интенсивноеразрушение и срезание сучьев ножами6 эа счет их встречного возвратно-поступательного перемещения. 4 ил. 14 и 15. Шатуны 22 и 23 смещены пофазе, обеспечивая встречное возвратно-поступательное движение поперечин14 и 15 с блоками пластин 7 и 8. Вверхней части упорной стенки 3 шарнирно закреплены рычаги 24, поворачиваемые силовыми цилиндрами 25. 3нижней части установки смонтировантранспортер 26 для уборки отходов.Установка.для групповой очисткидеревьев от сучьев работает следующим образом,Очередную пачку деревьев или ихчастей загружают в бункер 1 и подвоздействием захватов 13 обеспечивают перемешивание деревьев. В процессе...

Номер патента: 1542406

Опубликовано: 07.02.1990

Авторы: Кеййо, Пекка, Туомас

МПК: B27L 1/00, B27L 1/04

Метки: лесоматериалов, окорки

...к лесной,промышленности и может быть использо-вано при групповой окорке лесоматериалов в барабанах, снабженных механизмами для подачи, теплоносителя.5Целью изобретения является повышение эффективностиИа фиг, 1 показано устройство дляокорки лесоматериалов, общий вид; 10на фиг. 2 - барабан в зоне размещения паропроводящего элемента, частичныйразрез; на фиг. 3 - распределительноекольцо; на фиг. 4 - пароподводящийэлемент башмак), вид сверху.Устройство содержит приводной барабан 1, снабженный пароудерживающимкожухом 2 и распределительным кольцом3 для подачи пара, имеющим пароподводящий элемент 4 и размещенным ближе к входному отверстию 5 барабана1, распределительные трубь 6, размещенные на внутренней стенке 7 барабана параллельно его...

Номер патента: 1549750

Опубликовано: 15.03.1990

Авторы: Афанасьев, Быков

МПК: B27L 11/00

Метки: рубильная

...на фиг. 3 - вид Б на фиг, 1.Рубильная машина включает корпус 1 с осевым воздухозаборным отверстием 2, ножевой диск 3 с крыльчаткой вентилятора 4, механизм 5 подачи и загрузочный патрон .6 с перфорированным днищем 7, Перфорированное днище 7 загрузочного патрона 6 соединено посредством воздухопровода 8 с осевым воздухозаборным отверстием 2 корпуса 1, Под перфорированньщ днищем 7 установлена емкость 9 для улавливания отходов. Перфорированное дни ще 7 загрузочного патрона 6 выполнено волнообразным с гребнями 10, впадинами 11 и перфорацией 12 в виде щелей. Емкость 9 имеет внизу открывающийся люк 13, Под перфорированным днищем 7 установлен двухскатный ко зырек 14 с отводами .15 для осыпающихся отходов в емкость 9 и предотвращения попадания их...

Номер патента: 1553390

Опубликовано: 30.03.1990

Автор: Покрышкин

МПК: B27L 1/00

Метки: окорочный, станок

...постоянной,Выбором длины плеч рычагов можно установить необходимое соотношение сил резания и прижима подающих органов, которые обеспечивают устойчивую подачу бревен без проскальзывания и в то же время не создают избыточное давление подающих вальцов на бревно. паре при передаче вращения на шкив 5 создается усилие, направленное по оси шки.ва, пропорциональное передаваемому через нее крутящему моменту и определяемое уг лом подъема винта. Возрастание этогоусилия выше некоторой заданной величины, устанавливаемой сжатием пружины 10, приводит к отрыву гайки 9 до упора 24 и смещению гайки в осевом направлении по шли цам приводного шкива 5. Смещение гайкипроисходит до тех пор, пока возрастание усилия со стороны пружины 10 не уравновесит...

Номер патента: 1553391

Опубликовано: 30.03.1990

Авторы: Быков, Лапатин, Шегельман

МПК: B27L 1/02

Метки: групповой, древесины

...манипулятором 17 загружают в бункер 2 и обрабатывают их путем поперечного перемегцения друг относительно друга. Поперечное перемещение лесоматериаловв осуществляют перемеш ивающими органами 5, имеющими привод (не показано). При вращении перемешивающих органов против часовой стрелки (фиг. 2) лесоматериалы надвигают на сучкорезные элементы 10 и очищают их от сучьев. Затем перемешивающие органы вращают по часовой стрелке и окаривают древесину за счет поперечного перемещения лесоматериалов в пачке. Процесс окорки обеспечивается участием в окорке зубчатых поверхностей 19, перемешивающих органов 5 и окорочных органов 4.Для интенсификации процесса окорки, повышения качества и производительности в процессе обработки периодически...

Номер патента: 1556905

Опубликовано: 15.04.1990

Автор: Маляровский

МПК: B27L 1/00

Метки: деревьев, обрезки, сучьев

...совместно с ним вокруг оси 3, сжимая пружины упругого элемента 10, до упора корпуса 1 в дерево. Это является исходным положением, характеризуюшимся тем, что нож 2 силового резания упирается в дерево своей тыльной гранью, а задняя его грань образует угол а с обрабатываемой поверхностью; поверхность 9 ножа 2 силового резания и поверхность 8 рычага 4 образуют между собой угол Лу, пружины упругого элемента 10 деформированы, поверхность 7 поворотного рычага 4 образует с поверхностью 7 корпуса 1 угол, несколько меньший Лу. При включении подачи корпус 1 и нож 2 силового резания скользят по обрабатываемой поверхности. При встрече ножа 2 силового резания с суком режушая кромка, врезаясь в основание сука, начинает смещаться вместе с...

Номер патента: 1556906

Опубликовано: 15.04.1990

Автор: Платонов

МПК: B27L 1/00, B65G 47/14

Метки: бревен, окорки, станок

...8 дисков 9, свободно установленных на оси 10, а между дисками 9 размещены промежуточные звенья 11, закрепленные на опорных брусьях 7 при помощи винтов 12. Каждый диск по периметру имеет двустороннюю заточку 13 и установлен на оси 10 при помощи подшипников 14, На раме 15 станка смонтированы звездочки 16 для натяжения режущих органов 6 и приводные механизмы (не показаны).Станок работает следующим образом.Бревно 2 перекатывают по рейкам 6 с помощью механизма 1, имеющего бесконечные тяговые элементы 17, Движущиеся цепи 4 с режущими элементами 5 снимают кору с бревна 2. В случае перекоса бревна тяговые элементы 17 сообщают бревну движение качения и перемещения перпендикулярно зубчатым рейкам 6. Г 1 ри этом диски 9, находящиеся в...

Номер патента: 1556907

Опубликовано: 15.04.1990

Авторы: Васильев, Учакин

МПК: B27L 1/00, G01M 15/00

Метки: балочного, испытаний, машин, стендовых, сучкорезных, типа

...имитируют операцию выделения комля из штабеля. При этом балка 12 под действием гидроцилиндра 15 наклона начинает поворачиваться вокруг горизонтальной оси 17 и вместе с ней начинает подниматься сучкорезная головка 6 вместе с зажатым ножами имитатором 1. При этом верхняя 4 и нижняя 8 полурамы начинают поворачиваться вокруг эксцентрично расположенной оси 11, вызывая одновременное510 Формула изобретения 15 20 25 30 35 40 45 50 перемещение штока гидроцилиндра 16 поворота балки 12, Вследствие того, что слив жидкости из штоковой полости гидроцилиидра 6 поворота осуществляется через дополнительный дроссель 18, происходит имитация нагружения балки 12 как в вертикальной, так и горизонтальной плоскости, Одновременно включается...

Номер патента: 1556908

Опубликовано: 15.04.1990

Авторы: Гелес, Ерохин, Кугушев, Штейн

МПК: B27L 1/00, B27L 11/02

Метки: коры, разделения

...другие варианты выполнения сортирующей поверхности, например, в виде перфорированной плоскости, которой сообщаются колебательные перемещения. Энергоемкость предлагаемого способа разделения коры может быть снижена, если перед ударным воздействием осуществить предварительное сортирование коры с выделением несвязанной с лубом корки, а ударному воздействию подвергнуть оставшуюся часть материала.На чертеже схематически показаны устройства, реализующие предлагаемый способ.Устройства содержат молотковую мельницу 1, соединенную с барабанной сортировкой 2, просеивающая поверхность которой выполнена в виде винтовой спирали 3, внутри которой установлены ориентирующие элементы в виде продольных балок 4.Лример. Кору, полученную после...

Номер патента: 1562142

Опубликовано: 07.05.1990

Автор: Скепко

МПК: B27L 11/00

Метки: барабанная, рубительная

...вчастности к оборудованию для измельчения древесины,Цель изобретения - упрощение конст 5рукции,На фиг,1 изображена машина, видсбоку; на фиг,2 - вид А на фиг.1.Барабанная рубительная машинасостоит из корпуса 1, ножевого барабана 2 с подножевыми пазухами 3, вкоторых размещены режущие ножи 4 снакладками 5. На образующих подножевых пазух 3 вдоль оси ножевого барабана 2 установлены перегородки 6.На торцовой стенке корпуса 1 рубительной машины и ножевого барабана 2имеются отверстия 7, а на образующейножевого барабана 2 имеются отверстия 8.Рубительная барабанная машинаработает следующим образом,При вращении ножевого барабана 2имеющийся внутри него воздух вращается благодаря наличию перегородок 6.Под действием центробежной силы воздух...

Номер патента: 1562143

Опубликовано: 07.05.1990

Авторы: Афанасьев, Быков, Чудинов

МПК: B27L 11/02

Метки: передвижная, рубительная

...поворотнаясекция 3 подающего транспортера фиксируется на упоре 14. Рубительнаямашина может быть смонтирована на прицепе 15 и снабжена подающей рябухой16 и щепопроводом 17.Передвижная рубительная машина работает следующим образом.Для переработки короткомерногосырья поворотную секцию 3 подающеготранспортера опускают из верхнего(транспортного) положения в нижнее.Для осуществления ее привода набрасывают на звездочку 10 приводную цепь8 и производят ее натяжение рычагом12 с натяжной звездочкой 11. Таким 55образом, обеспечивается привод последовательно от одной секции подающего транспортера на другую. Короткомерное древесное сырье подают манипулятором (не показан) на поворотную секцию 3 транспортера, которой оно перемещается к...

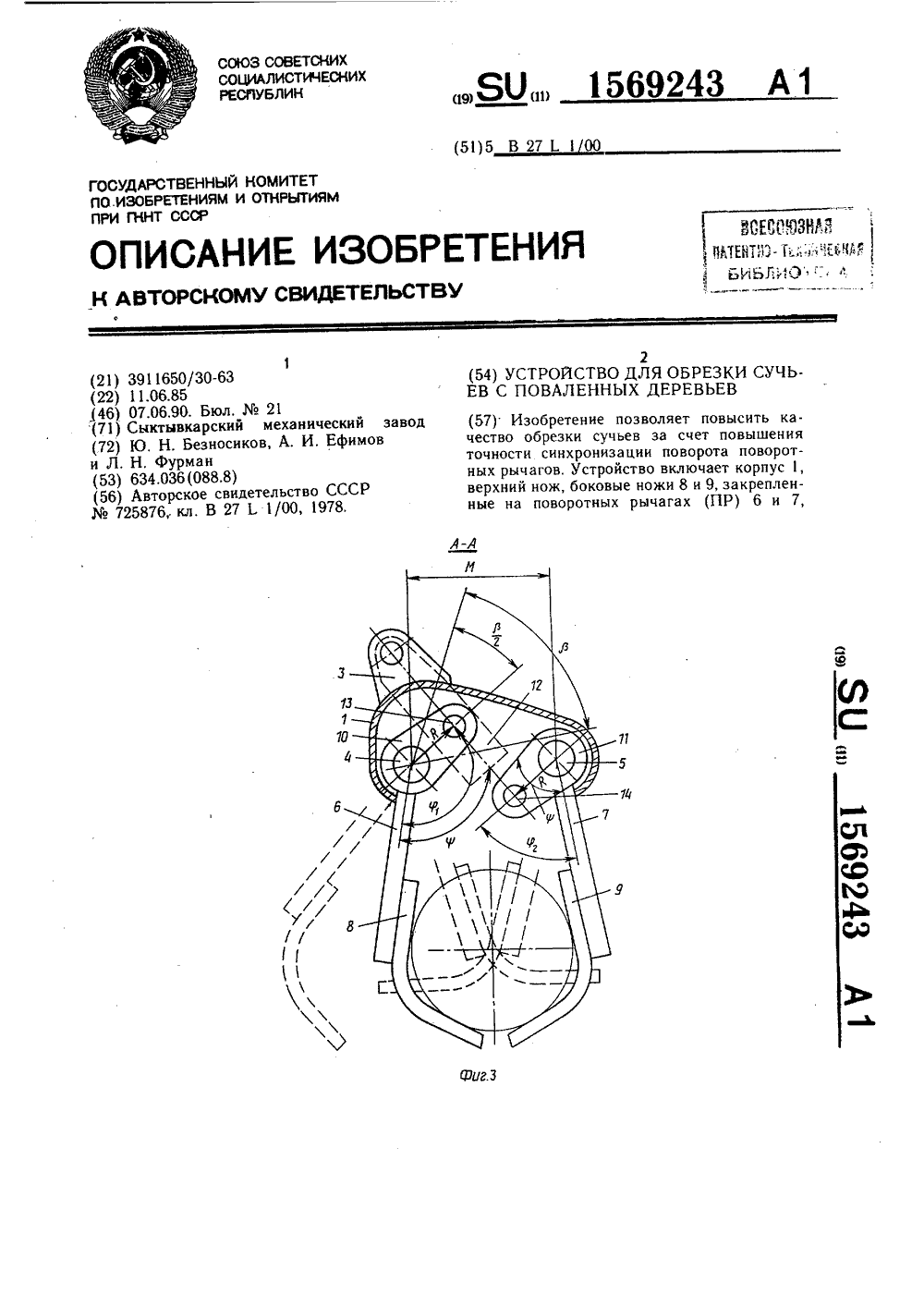

Номер патента: 1569243

Опубликовано: 07.06.1990

Авторы: Безносиков, Ефимов, Фурман

МПК: B27L 1/00

Метки: деревьев, обрезки, поваленных, сучьев

...передний ее конец с закрепленным на нем устройством к штабелю деревьев, осуществляют выбор дерева и включают устройство на закрытие. При этом рабочая жидкость поступает в штоковую полость гидроцилиндра 3, вследствие чего шток гидроцилиндра 3 двигается и закрывает поворотный рычаг 7, проушина 1 которого воздействует на тягу 12, а та, в свою очередь, на проушину 10 и закрывает поворотный рычаг 6. Поворотные рычаги 6 и 7 закрываются и ножами 8 и 9 зажимают выбранное дерево, после чего опускается верхний нож 2, замыкающий режущий контур вокруг дерева.При протаскивании обрабатываемого дерева боковые ножи 8 и 9 и верхний нож 2 перемещаются навстречу друг другу, поддер 1569243живая контакт с уменьшающимся диаметром дерева,После окончания...

Номер патента: 1569244

Опубликовано: 07.06.1990

Авторы: Васильев, Сизов

МПК: B27L 1/02

Метки: групповой, лесоматериалов

...4 и имеют в каждой группе переменную высоту, возрастающую в сторону, противоположную напрвлению вращения барабана по стрелке А,Первый и последний ряды продольно расположенных подрезающих ножей 5 установлены относительно тыльной стороны органов 4 на расстоянии, равном минимальному и максимальному радиусам сырья соответственно. Первый ряд имеет высоту ножей, равную средней толщине коры сырья 7 с минимальным радиусом, Последний ряд имеет высоту ножей, равную средней толщине коры сырья 9 с максимальным радиусом. Остальные ряды подрезающих ножей 5 расположены между ними с равномерным возрастанием высоты ножей от меньшего к большему (например, для обработки сырья 8) . Минимальная высота ножей 6 равна средней толщине коры сырья 7 с...

Номер патента: 1570645

Опубликовано: 07.06.1990

Автор: Ян

МПК: B27L 1/00, B66C 1/30

Метки: деревьев, захватывающее, стволов

...; единепных лри помаши стержня 29, Такое основание имеет соединительный элемент 30 а между рычагами . Сй ст Бует гидр оутилиндр 3Между тягаткк и рычагами действуют фиксаторы 32, а между тягами - фиксатор 33.Лри работе устройства, когда оноиспользуется для э ахватывания ство -ОВ т РЯБ ЕЕ СБЯПЕННЫХ С ПОМОЩЬЮ ДРУ Гтнксрецств, первоначальное положениеЭЯХБЯТЬБаСттХ РЫЧЯГОБ СаатватотБУЕтоиг,3, Затем захватывающее устройст.та РЯСПОЛаГЯЕ СЯ С ПОМаЩЬЮ СТРЕЛЫкрана в с.оответствуюшем положении относите.льна ствола, после чего захватывающие рычаги с помощью гицроЛИЛИ Ндр а т 0 СбляжяЮТ Ся Па Бар ОТНЫМ движение. т,птотзунь Б этом случае блаКярутртся ОТНОСИТЕЛЬНО ОСНОВаНИя), Кс; гда зах;, ттьтющяе контыт начиНают т-Отжтнаттт КОРНЕВОЙ УЧЯСТОС,...

Номер патента: 1572817

Опубликовано: 23.06.1990

Авторы: Квасюк, Курги

МПК: B27L 1/00

Метки: роторный, станок, стволообрабатывающий

...ниже поверхности ствола, валец 5 собственной массой опускает упор 9 с гильзой 13 до смыкания упора 9 со штоком 14. Положение выключателя 15 регулируют так, чтобы его рычажок был нажат гильзой 13 вблизи нижней кромки этой гильзы. Этим отключают электромагнит 16 и переводят распределитель 12 в нейтральное положение. Гидроцилиндр 10 при этом находится в плавающем положении, когда обе его полости соединены со сливом.Конвейером 2 в станок подают ствол 17, например, диаметром, меньшим Й , и вершиной вперед. Цилиндром 18 опускают ротор 2 до совмещения его оси с осью ствола 17. Вслед за ротором опускается под действием собственной массы прижимной валец 5. При подходе переднего торца ствола 17 к вальцу 5 последний приподнимается, поскольку...

Номер патента: 1572818

Опубликовано: 23.06.1990

Авторы: Мазуркин, Тагиров

МПК: B27L 1/00

Метки: коросниматель, окорочного, роторного, станка

...на фиг,4 - сечение В-В на фиг.1; на фиг.5 - пластинчатый резец, вид сверху.Коросниматель содержит державку 1 с чашечными резцами 2 и 3, закрепленными на опорной пластине 4 с помошью болтовых соединений 5. Опорная пластина выполнена с режущей кромкой 6, размещенной на пластинчатом Г-образном резце 7, который закреплен на опорной пластине 4 болтовыми соединениями 5. Режущая кромка 6 размещена между чашечными резцами 2 и 3 параллельно оси ротора (не показан), снабжена задней гранью 8 и выполнена затупленоной.Коросниматель работает следующим образом.При вращении ротора станка чашечные резцы 2 и 3 получают вращениевместе с державкой 1. При подаче бревно своим торцом воздействует на зубья 9 чашечных резцов и коросниматель выводится на...

Номер патента: 1576323

Опубликовано: 07.07.1990

Авторы: Безносиков, Броваров

МПК: B27L 1/00

Метки: лесозаготовительной, протаскивающее

...и сообщает полости гндродвигателя 10 и насоса 7 между собой н5 15баком 22, вследствие чего гидродвигатель 10 отключается,После отключения гидродвигателя 10за счет накопленной кинематическойэнергии механизм 3 перемещенияпродолжает. двигаться, а реверсивныйраспределитель 17 переключаетсявправо, соединяя гидролинию 25 гидродвигателя 1 О с напорной гидролиниеи 8 насоса 7. Однако включениехолостого хода механизма 3 перемещения не происходит, так как.рабочая жидкость через двухпозиционныйраспределитель 20 поступает от насоса 7 на сливПри дальнейшем возрас=тании давления в гидролинии, сообщенной с гидроаккумулятором 18, рабочая жидкость поступает в него домомента полной остановки механизма перемещения. Происходит зарядкагидроаккумулятора...

Номер патента: 1576324

Опубликовано: 07.07.1990

Авторы: Литвинов, Седов, Туулас

МПК: B27L 1/04

Метки: баланс, групповой, исследования, лесоматериалов, модельный, окорки, процесса

...и снижения трудоемкостиисследований, он содержит оболочку,состоящую из двух слаев, один из которых выполнен из материала с красящей поверхностью, например из ко,пировальной бумаги, а второй слой - из материала, воспринимающего краску первого. Изобретение относится к групповой окорке древесины, в частностик исследованию процесса окорки, иможет быть использовано в лесной ицеллюлозно-бумажной промышленности,Целью изобретения является повышение точности результатов и снижение трудоемкости исследований,На Аиг. 1 показан модельный баланс;0на Аиг, 2 - модель окорочного барабана.Модельный баланс выполнен из древесины 1 и содержит оболочку, состоя-щую из двух слоев, один из которых дслой 2 выполнен из материала с красящей поверхностью, например...

Номер патента: 1576325

Опубликовано: 07.07.1990

Авторы: Белов, Мазуркин

МПК: B27L 1/00

Метки: бревен, оцилиндровки

...размещенным в ее фасках статорным кольцом 20, выполненным,с возможностью его перемещения в продоль на." направлении с помощью гидроцилиндра 21. Варнирные рычаги 11 опорных втулок 6 могут иметь .различную длину для того чтобы обеспечить рас-: положение ножей 8 па спирали. Для протаскивания бревна 22 через ротор предусмотрены вальцы 23,Устройство работает следующим образам.При включении двигателя 12 через раздаточную коробку 13 вращение через шкив 14 и клинаременнуюпередачу 15 передается ротору 2, при этом известным способом осуществляется акарка бревна 22. Кроме того, вращение чере шестерню 16 передается центральному колесу 10, при этом ротор и центральное колесо получают вращения в противоположных направлениях, что повьппает...

Номер патента: 1576326

Опубликовано: 07.07.1990

Автор: Покрышкин

МПК: B27L 1/00, B27L 1/04

Метки: барабан, осмола, пневого

...6,снабженного шарнирным коромыслом 7с роликом 8 на конце для контактирования с кулачками 4, Р окне 2корпуса 1 неподвижно закреплен дру гой сектор 9, связанный с сектором 5гибкими рабочими органами 10, приэтом толкатель 3 подпружинен пружиной 11 в продольном направлении,Гибкие рабочие органы 10 снабженыравномерно размещенными на них кольцевыми резцами 12, Барабан установленна приводных катках 13 и снабженнеподвижными резцами 14, размещенными на внутренней поверхности.Барабан работает следующим образом.При вращении барабана происходитнепрерывный подъем, кусков осмола ипадание их вниз, Перемещение кусковосмола в нижней части барабана иподъем их вниз сопровождаются обкатыванием роликов 8 по кулачкам 4,которое вызывает поворот коромысел...

Номер патента: 1576327

Опубликовано: 07.07.1990

Автор: Сергеев

МПК: B27G 1/00, B27L 1/00

Метки: деревьев, поваленных

...состоит из корпуса 8,двух поворотных зажимных рычагов 9,связанных между собой зубчатыми секторами,10, на одном,из которых установлен обводной блок 11, Тяговыйорган, одним концом, огибая обводнойблок, крепится к корпусу тележки,а другим - к сектору, На корпусе тележки установлен неподвижный пролысочный нож 12, а на концах поворот-ных рычагов - подвижные пролысочныеножи 13, установленные с помощьюрегулировочных болтов 14 поворотными вокруг оси 15 и удерживаемые пружинами 16.,Машина работает следующим образом.Пока машина работает в режимеобрубки сучьев и, захватывая поворотными рычагами 9 ствол дерева, протаскивает его через ножи сучкорезнойголорки 5, пролысочные ножи 13, установленные на концах рычагов 9,поворачиваются и не...

Номер патента: 1577956

Опубликовано: 15.07.1990

Авторы: Безносиков, Панев, Ульныров, Фурман

МПК: B27L 1/00

Метки: деревьев, поваленных, срезания, сучьев

...остатков сучьев с высотой не- срезанной части более 20 мм в количестве 15 о, т. е, требованию ГОСТ. При угле р= 59, т. е. при минимальном размере режущего контура, суммарный угол просвета снижается до 0, соответственно отсутствуют сучья с высотой несрезанной части более 20 мм. Зависимость размеров режущего контура от угла р показана на прилагаемой схеме (фиг. 3). При значениях угла р в пределах 30 - 50 происходит повышение качества обрезки сучьев на малых диаметрах за счет уменьшения высоты несрезанной части сучьев, что является положительным фактором и одновременно увеличиваются размерные и массовые характеристики устройства, что является отрицательным фактором, следовательно, значение свыше 59 на положительный фактор не...

Номер патента: 1579781

Опубликовано: 23.07.1990

Автор: Дорохин

МПК: B27L 5/00

Метки: лущеного, сортирования, сухого, шпона

...36 сжатого воздуха с вентилями 37 .с пневматическим управлением,установленными напротив начала каждой сортовой секции 5, а также с стводами к пневмоцилиндрам 33 штанговогошагового механизма и пневмоцилиндром 38 наружной секции выносногорольганга 11.Устройство работает следующим образом.Стопа шпона, подлежащего рассортированию, устанавливается на приемнуюплатформу . Оператор, включая привод рольгангов платформы 1 и подъемного стола 2, перемещает стопу настол 2 и устанавливает верх ее науровне зазора между приемными роликами входного механизма 4 (фиг.4).Включив в работу ролики входного ме"ханизма 4 и подвесный конвейер 9,оператор определяет сорт верхнеголиста (или пачки листов) нажатием 9781 6соответствующей кнопки на пульте...

Номер патента: 1586911

Опубликовано: 23.08.1990

Авторы: Баранов, Пучков

МПК: B27L 11/00

Метки: измельчения, кусковых, отходов

...н ых плит.Цель изобретения - расширение технологических возможностей и повышение производительности.На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 - механизм Доталкивания.Устройство для измельчения кусковых отходов включает рабочий орган 1 с кожухом 2 и загрузочным патроном 3. Последний Снабжен механизмом 4 смятия, который выполнен в виде попарно установленных зубчатых 5 и цилиндрических 6 вальцов, Нижняя пара вальцов приводная, а верхняя - йодпружинена, Между цилиндрическими вальцами б и рабочим органом 1 над столом Тустановлен механизм 8 доталкивания, выполненный в виде двух замкнутых цепей, Соединенных между собой гусеницами 9. На Столе 7 размещена съемная пластина 10 с режущими кромками и имеет...

Номер патента: 1586912

Опубликовано: 23.08.1990

Авторы: Благодырь, Толпыго

МПК: B27L 11/02

Метки: рубительная

...промышленности, к устройствам для измельчения древесины втехнологическую щепу.Цель изобретения - уменьшение потерьдревесины и улучшение качества щепы.На фиг. 1 показана рубительная машина, общий вид; на фиг. 2 - вид А на фиг. 1;на фиг. 3 - разрез Б - Б на фиг, 1,Рубительная машина включает электропривод 1, кожух 2, диск 3 с режущими ножами 4, загрузочный патрон 5, ступениоснования которого образованы днищем 6и боковыми стенками 7. Контрнож 8 выполнен также в виде ступеней с рабочими донными 9 и боковыми 10 кромками, Ребраступеней загрузочного патрона 5 и контрножа 8 расположены в параллельных плоскостях.Рубительная машина работает следующим образом.Древесина загружается в загрузочныйпатрон 5, в котором она перемещается...

Номер патента: 1588545

Опубликовано: 30.08.1990

Авторы: Васильев, Лавров, Невмержицкий, Учакин

МПК: B27L 1/00, G01M 15/00

Метки: испытания, машин, стенд, сучкорезных

...элемента телескопической балки различна. На фиг. 5 изображен вариант исполнения имитатора в виде гидроцилиндра, штоковая полость которого соединена со сливом через дросселирующее устройство 11. Имитатор 3 дерева фиксируется захватами каретки 6 между упорами 12. На фиг. 3 показан график нагрузки массы дерева на захваты каретки 6 при перемещении ее от сучкорезной головки 4 к приемной головке 5.Стенд работает следующим образом.В процессе работы стернда для испытания сучкорезных машин происходит перемещение посредством привода 8 каретки 6 от сучкорезной 4 к приемной 5 головке с имитатором 3 дерева. При этом трос 1 О, связанный с имитатором 3 дерева разма. тывается с барабана лебедки 9, а гидравлический тормоз создает сопротивление раз....

Номер патента: 1588546

Опубликовано: 30.08.1990

Авторы: Алешин, Завьялов, Захарова, Куприянов, Семенов

МПК: B27L 7/00, B27L 7/06

Метки: дровокольный, станок

...в виде подвижной замкнутой цепи 2 с приводным 3 и натяжным 4 туерами, на которой смонтированы упоры 5 и захваты 6. На раме 1 закреплен раскалывающий орган 7, содержащий горизонтальный нож 8, и свободно установленные вертикальные дисковые ножи 9, закрепленные на общей раме 10. На раме 1 установлен механизм возврата, выполненный в виде шарнирного многозвенника 11 с горизонтальным движением тол. кателя 12. Привод толкателя 12 осуществляется через трособлочную систему 13 барабаном 14 с поводком 15, установленным на общей оси 16 с натяжным туером 4. Многозвенник 11 имеет два стержня 17, выполненных телескопическими с переменной длиной. На транспортер с Замкнутой цепью 2 укладывают чурак 18, который подлежит раскалыванию.Станок работает...
