B27L — Окорка древесины или удаление остатков ветвей

Номер патента: 1291403

Опубликовано: 23.02.1987

Авторы: Горбачев, Коробов, Семенов, Чайкин

МПК: B27L 1/00

Метки: сучкорезно-раскряжевочное

...на выдвижной части балки 1 и повернут в вертикальное положение до упора 9. При этом положении технологического оборудования производят захват дерева сучкорезной головкой 3 и захватной головкой 2. При зажиме дерева фиксатор 4 под усилием поворотных рычагов захватной головки 2 заглубляется в древесину и фиксирует дерево. Затем производят откомлевку дерева пильным аппаратом 8, Включением силового цилиндра 7 перемещают выдвижнук) часть балки 1 с сучкорезной головкой 3 в направлении обрезки 5 10 5 20 25 30 35 40 45 50 55 сучьев. При этом кинематическая связь между фиксатором 4 и упором 11 механизма взведения нарушается, а поворот фиксатора в направлении обрезки сучьев ограничивается упором 9 (фиг. 1),В процессе обрезки сучьев между...

Номер патента: 1291404

Опубликовано: 23.02.1987

Авторы: Павлова, Шунько

МПК: B27L 7/06

Метки: дровокольный, станок

...цепи. На раме установлен конечный выклю 25 чатель 14 остановки рычага 8 в позиции сброса поленьев на дораскалывание. Днище 15 каждого из лотков 6 смонтировано шарнирно, на лотках 6 установлены противовесы 16 и электромагнитные фиксаторы 17. Для задержки колотых поленьев на станине, подлежащих дораскалыванию на более мелкие части, в торце рамы 1 против каждого дна 15 лотка 6 установлена шторка 18 с электромагнитом 19.В станке производится расколка чураков 20; поленья, которые не подлежат повторному раскалыванию на более мелкие части, выносятся транспортером 21.Дровокольный станок работает следующим образом.Подлежащий раскалыванию чурак 20 по перечным транспортером 3 подается на раму 1, имеющую углубление; далее механизм 4 надвигает...

Номер патента: 1291405

Опубликовано: 23.02.1987

Автор: Шкиря

МПК: B27L 7/00, B27L 7/06

Метки: дровокольный, станок

...части раскалываюцего органа, установив ца верхней балке 6 ограничители переуеще 5 ия каретки 2 обрацо.Между рабочими ветвями цоперечцо.отранспортера размещено днище 26 изготовленное из листового железа.Дровокольный станок работает следующим образом. Поперечный транспортер 12 перемегцает подлежащий расколке кряж в створ лотка 5 и останавливается. При помощи цилиндра 11 лоток перемещает кряж на такое расстояние вверх, чтобы ось кряжа совпала с осью раскалываюгцего органа (с точкой пересечения режущих кромок вертикального и горизонтального ножей).,1,алее рабочая жидкость подается в поршневые полости цилиндра 2 привода надвиация раска,чываюьцего органа 3 и цилиндра 25 привода каретки 24, к которой прикреплена верхняя часть отбойной...

Номер патента: 1296413

Опубликовано: 15.03.1987

Автор: Безносиков

МПК: B27L 1/00

Метки: деревьев, поваленных, срезания, сучьев

...В ВИДЕ ПСДВгл.;лай тележки 7 со смонтированными пя пес". поворотными рычага.".и 8 с з, кимнь 11 л)л3 Г элементами 9, упрявляемыки Ветвями 10 и 11 тяговага ор:гня соответственно рабочего и холостоо ходов. На б)окаВси паве 1)х:сеть 1 теле)к 1 и 7 смонтировано приспособление для нятяжения тяГОВОГО саганя, Выполненноев виде храпаваго механиз 1:а, Включя" ющего неподвижные направляющие В виде храповых реек 12 и ;3 с зубьями 14 и ползун 15, ня котором шарнирно закреплены собачки 16 Взяимодей ствующие с зубьями 14, и блок 17, Цолзун 15 снабжен подпружиненным ограждением 18, который имеет прк 11 им 19 блока 17, упоры 20, взаимодействующие с собачками 16 и привод 21 пе ремещения ползуна, например винтовой или рычажно-эксцентриковый.Устройство...

Номер патента: 1296414

Опубликовано: 15.03.1987

Авторы: Богданович, Валуев, Валуева, Сацура

МПК: B27L 9/00

Метки: древесного, линия, палочек, шпона

...рычага 34, верхний 5 Оконец которого размещен внутри паза35 зажима 29, а свободные концы пружин 33 изогнутц в виде ь-образныхупоров 36, Узел 14 снабжен кассетой сбумажной лентой 37, механизмами резания 38 и нанесения клея 39,Линия работает следующим образом.Узел 1 разлущивает короткие чураки (отходы спичечного или Фанерногоиэ ормула изобретенияЛиния для изготовления палочекдревесного шпана, включающая узлы производства) на шпон, а узел 2укладывает отрезки шпана определеннойдлины в стопу, которую узел 3 разрезает на палочки 4 для мороженного. Па-,лочки 4 поступают по пневмоприводу вузлы сушки 5 и полировки 6. Отшлифованные качественные палочки 4 поступают в бункер узла 7, который ориентирует палочки и подает их в бункерузла 8, Конвейер...

Номер патента: 1296415

Опубликовано: 15.03.1987

Авторы: Балдин, Васильев, Грошев, Толпыго, Туулас

МПК: B27L 11/02

Метки: дисковая, рубительная

...образующей цилиндрической поверхностью 8 диска 7 выполнен более 30Дисковая рубительная машина работает следующим образом.Приводят во вращение диск 7. Древесину через наклонный загрузочный пат 4 р рубок 3 подают в кожух 1 к диску 7, ножами которого древесину измельчаютона щепу, которая через подножевые щели диска 7 в форме факела вылетает в направлении щепоотводящего патрубка 45 5. Основную часть щепы через щепоотводящий патрубок 5 выводят из кожуха 1. Остальная часть щепы рассеивается после прохождения подножевых щелей и не попадает в щепоотводящий 5 О патрубок 5, оседая при этсФ в нижней части кожуха 1, Здесь ее при вращении диска 7 подхватывают закрепленными на его наружной цилиндрической поверхности 8 лопатками 9 и транспор тируют к...

Номер патента: 1298081

Опубликовано: 23.03.1987

Авторы: Дорин, Коробов, Красильников, Самодов

МПК: B27L 1/02

Метки: групповой, деревьев

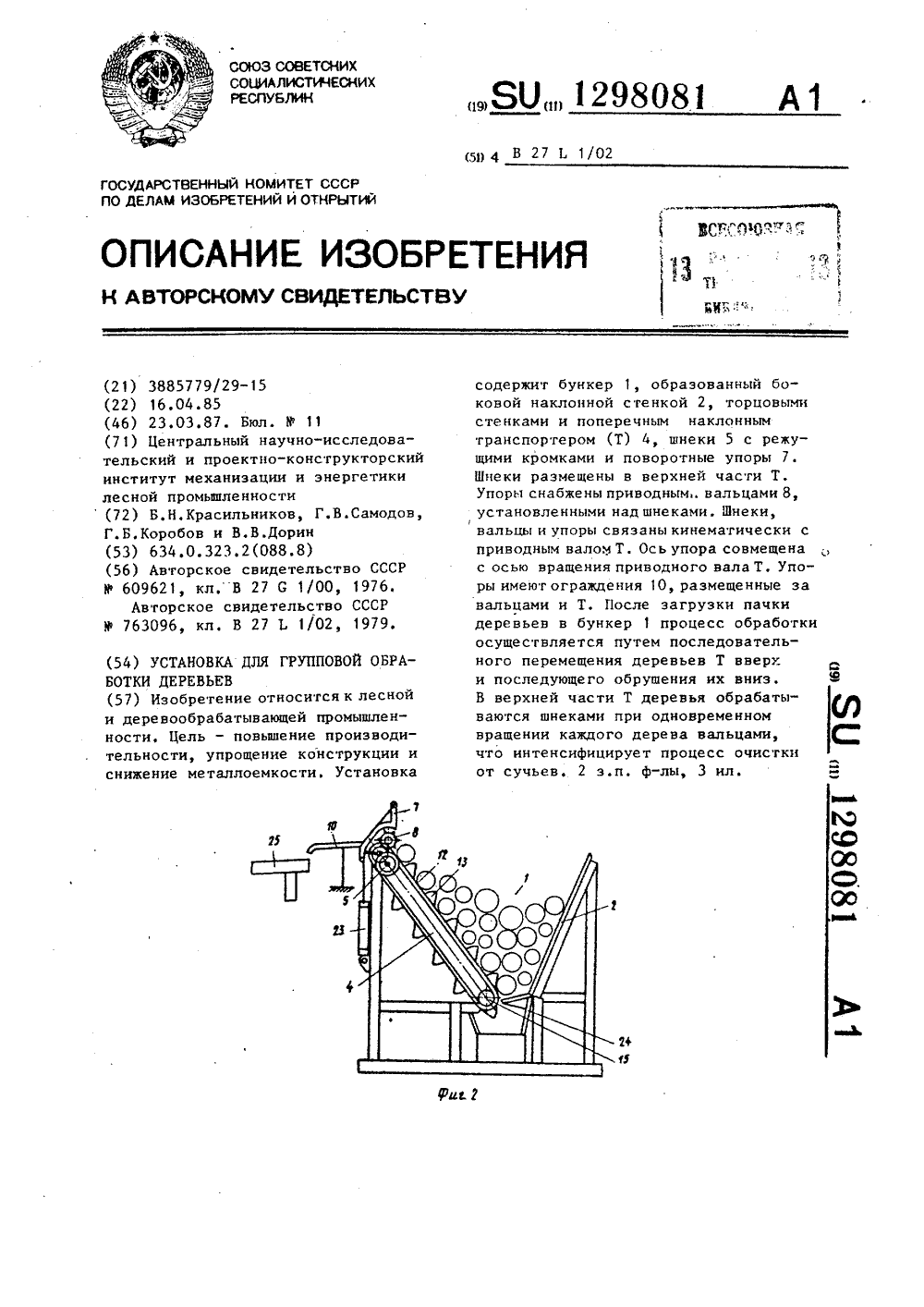

...того, за счет использованияодного привода упрощается конструкцияи снижается металлоемкость,1, Установка для групповой обработки деревьев, содержащая бункер, образованный боковой наклонной стенкой, торцовыми стенками и поперечным наклонным транспортером, шнеки с режущими кромками и поворотные упоры, от л и ч а ю щ а я с я тем, что, с целью повьппения производительности, упрощения конструкции и снижения металлоемкости, шнеки размещены в верхней части транспортера, а поворотные упоры снабжены приводными вальцами, установленными над шнеками, при этом шнеки и вальцы кинематически связаны с приводным валом транспортера,2. Установка по п, 1, о т л и ч аю щ а я с я тем, что ось поворотного упора совмещена с осью вращения приводного вала.3....

Номер патента: 1299788

Опубликовано: 30.03.1987

Автор: Безносиков

МПК: B27L 1/00

Метки: протаскивающее, сучкорезной

...рычагом 10 упора 14 оператор включает рабочий ходпротаскивающего механизма. При этомлебедка привода тележки 2 наматываетна себя тяговый орган 5 рабочего ходаи одновременно сматывает тяговый орган 6 холостого хода. Благодаря этомуусилие тягового органа 5 холостого ходана рычаг 10 снижается и становится меньшим усилия возвратной пружины 12, которая возвращает рычаг 10 к упору 15. Барабан 8 с храповым колесом 7 удерживаетсяв занятом положении одной из собакчек 9Затем снова включают рабочийход и описанный выше цикл повторяютнесколько раз до тех пор, пока слабина тягового органа не устраняется.Натяжение тяговых органов прекращается, когда усилие натяжения их достигает такой величины, что при включении рабочего хода тележки 2 возвратная...

Номер патента: 1299789

Опубликовано: 30.03.1987

Авторы: Паничев, Хейн, Шегельман

МПК: B27L 1/04

Метки: групповой, древесины

...расположены в плоскостяхвращения рабочих органов 4, Высота Ь,рабочих органов 4 больше величины Ьрасстояния от наружной поверхностибарабана 2 до рабочей поверхностиднища 9. Днище снабжено продольнымидвугранными ребрами 11, верхняягрань 12 каждого ребра в поперечномсечении установлена под угломк горизонтальной плоскости, большим угла 35трения коры по стали. Лоток 5 смещенот продольной оси барабана навстречувектору скорости его вращения. В бортах 8 имеются прорези 13 для прохождения рабочих органов 4. Для подачи 40древесины в лоток 5 предназначен транспортер 14. Барабан 2 снабженокнами 15 для удаления отходов натранспортер 16, Для подачи на этоттранспортер отходов, выпадающих излотка 5, служит наклонный щит 17,борта 8 снабжены...

Номер патента: 1299790

Опубликовано: 30.03.1987

Авторы: Вольф, Добрачев, Карпов, Шведов

МПК: B27L 1/00, B27L 11/00

Метки: лесосечных, отходов

...через люк 7. работки для получения технической зе- Зелень и кора удаляются иэ замкнуто- лени и сырья для целлюлозно-бумажной 5 го объема через патрубки 8.промышленности и пиролиэного произ- Использование предложенного спосоводства и может быть использовано ба обеспечивает повышение производина предприятиях лесной промышлен- тельности эа счет максимального исности, пользования рабочего объема с одноЦелью изобретения является повы О временной качественной обработкой шение производительности и качества отходов за счет обеспечения окорки за счет обеспечения возможности окор- веток. формула изобретения Составитель А.Лукояновредактор Л.Повхан Техред Л.Сердюкова Корректор Е.Рошко Заказ 1102/14 Тираж 463 Подписное ВНИИПИ Государственного...

Номер патента: 1301710

Опубликовано: 07.04.1987

Автор: Тетерин

МПК: B27L 1/00

Метки: бревен, коры, снятия

...использовано для пролыски бревен.Цель изобретения - обеспечение возможности пролыски при поперечном перемещении. бревен.На фиг. 1 изображено устройство, общий вид; на фиг. 2 - вид А на фиг. 1.Устройство состоит из подпружиненной державки 1, насаженного на ось 2 с возможностью поворота кольцеобразного пролысочного рабочего органа 3 и смонтированного на нем под углом дополнительного дугообразного пролысочного элемента 4. Пролысочные рабочий орган 3 и элемент 4 снабжены режущими кромками 5 и 6 соответственно, оптимальный угол осмежду плоскостями, в которых размещены режущие кромки 5 и 6, находится в пределах 40 - 55. Пролысочные рабочий орган 3 и элемент 4 установлены над подающим поперечным транспортером 7 с возможностью взаимодействия с...

Номер патента: 1301711

Опубликовано: 07.04.1987

Авторы: Кек, Клещенко, Конаков, Митюшов, Панев

МПК: B27G 1/00, B27L 1/00

Метки: деревообрабатывающей, протаскивающее

...ветвей 5 и 6 и снабжена дополни- го включается холостой ход тележки 1 ительными поворотными захватами 8, кине- отключается гидроцилиндр 21. При этомматически связанными с основными зах- ветви 5 и 6 перемещаются влево до техватами 3, и приводом их поворота. Указан- пор, пока муфта 19 не упрется в упор 20.ная кинематическая связь выполнена в ви- Трос 11 в это время ослабляется, а ветвь 6де соединенных между собой тяг 9, шар- о натягивается, блок 16 перемещается влевонирно связанных с дополнительными зах- и захваты 3 раскрываются. Одновременноватами 8, одна из тяг 9 соединена с основ- раскрываются захваты 8.ными захватами 3 посредством планки 10, По сравненшо с известными устройста привод дополнительных захватов выпол- вами, в...

Номер патента: 1301712

Опубликовано: 07.04.1987

Авторы: Азгур, Локштанов, Перминов, Сынчиков

МПК: B27L 11/00

Метки: диск, рубительной

...МПроизводственно-поли 1Изобретение относится к деревообрабатывающей промышленности, в частности к оборудованию для измельчения древесины.Цель изобретения -- увеличение срока службы диска и повышение качества щепы.На фиг. 1 изображен диск, общий вид;5 на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - сечение Б - Б на фиг. 1.Диск включает основание 1, на котором смонтированы накладные листы 2, режущие ножи 3, В основании 1 выполнены подножевь 1 е щели 4, на накладных листах 2 выполнены кольцевые выступы 5. Контрнож 6 закреплен в загрузочном патроне.Диск рубительной машины работает следующим образом. Древесину транспортером подают в загрузочный патрон рубительной машины. При подходе к основанию 1 диска рубительной машины древесина...

Номер патента: 1305038

Опубликовано: 23.04.1987

Авторы: Попов, Руфов, Черницын

МПК: B27L 1/00, G01M 13/00

Метки: испытаний, машин, стенд, сучкорезных

...манипулируя рычагами, приводит захват в движение,что соответствует рабочему ходу цикла. Имитируемый подвижный "хлыст" перемещается вместе с захватом и тянетэа собой канат 5, который начинаетраскручивать барабан 4, вал которогосоединен с валом редуктора 2, другой вал редуктора соединен с валом тормоза 8, Соединение валов барабана и тормоза с редуктором выбрано так,чтобыпри заданном максимальном нагружениимашины принять тормоз наименьшегогабарита, т,е., при передачи крутящего момента от барабана к тормозу последний бы снижался а частота вращения соответственно от вала барабана О к валу тормоза увеличивалась. Во время протягивания подвижного имитаторана вход электроуправляемого тормоза8 от задатчика (не показан) подаетсяэлектрический...

Номер патента: 1305039

Опубликовано: 23.04.1987

Автор: Шведов

МПК: B27L 1/00

Метки: зачистки, роторный, станок, сучьев

...два выреза 27, один конец толкателя имеет скос для взаимодействия с упором 17. Для фиксации копира в корпусе 18 в нем закреплены два штыря 28, перемещающихся в вырезе корпуса 18, копир имеет два выступа 29 и снабжен пружинами 30. Для привода станка предназначен двухскоростной двигатель 31, передающий вращение на ротор 5 через ременную передачу 32. Обрабатываемый стол 33 подается в станок в направлении Б.Станок работает следующим образом.Оператор выбирает режим работы - с окоркой или без нее, включает двигатель 3 1 на пониженную скорость. Если ствол необходимо подвергнуть окорке, то одновременно выдвигают упор 17, при этом, ротор должен совершить один оборот. Через ременную передачу 32 получает вращение ротор 5 с закрепленными на нем...

Номер патента: 1306715

Опубликовано: 30.04.1987

Авторы: Бирюков, Валуев, Шпигарев

МПК: B27L 11/00

Метки: щепы

...10 и 11, расположенными на ихбоковых кромках, и закрепленных на внутренних торцовых кромках державок 4 поворотных пластин 12 с пальцами 3, концыкоторых размещены в направляющих пазах10 передней муфты 8, задняя муфта 9 имеетзакрепленные на корпусе 1 двуплечий рычаг14 и шарнирно связанный с ним винтовоймеханизм 15, на верхней части корпуса 1с рабочей стороны диска 2 смонтированзаточный суппорт 16, а державки 4 выполнены поворотными.Кроме того, заточный суппорт 16 дляперемещения его имеет винтовой механизм 17.Устройство для изготовления щепы работает следующим образом,Включают привод 5 устройства и приводят во вращение диск 2 с ножами 3, которые занимают во время работы положение а, Подают на вращающийся диск 2древесные чураки,...

Номер патента: 1308482

Опубликовано: 07.05.1987

Авторы: Арефьев, Гомонай, Любимцев

МПК: B27L 11/00

Метки: дисковых, машин, многорезцовых, нож, рубительных

...на фиг. 4; на фиг, 6 - вид Б нафиг. 4; на фиг, 7 - схема резаниядревесины; на фиг. 8 - вид В на15фиг. 7; на фиг. 9 - график зависимости угла наклона от радиуса резанияи толщины ножа.Нож включает пластину 1 с передней 2 и задней 3 гранями, пересечение которых образует режущую кромку4, и две боковые грани 5 и 6. Пластина 1 имеет регулировочное отверстие7, Боковые грани 5 и 6 образуют с передней 2 угол , равный 78-84 , Ножкрепят на диске 8 рубительной машины посредством прижимной планки 9и болта 10. Задняя грань 3 ножа выполнена в виде плоской поверхностис углом заострения, Древесину ЗО11 размещают в загрузочном патроне.Работа ножа для многорезцовыхдисковых рубительных машин осуществляется следующим образом.Приводят во вращение диск 8...

Номер патента: 1308483

Опубликовано: 07.05.1987

Авторы: Дроздов, Козел, Лахтанов, Павловец

МПК: B27L 11/08

Метки: торцово-коническая, фреза

...части ножа 3 под опорнымодиском 5. При углах 23, больших 20ухудшается качество обработки пиломатериалов при использовании ножей 3с криволинейной передней гранью зуба 7.При обеспечении острого угла 16между кромкой 8 (или касательной 14к ней) ипродолжением боковой поверхности 15 ножа 3 осуществляют переточку зуба 7 по передней его грани 10 в направлении наибольшего габарита ножа 3, что позволяет не ограничивать запас на переточку габаритами зуба 7. Так как противоположный зубу 7 конец ножа 3 проходит между последующим за ним резцедержателем 2 ицентром фрезы, то он не ограничиваетрасстояния между соседними резцедержателями 2 и может быть выполнен сдостаточно большим запасом на переточки. Зто увеличивает его долговечность без снижения...

Номер патента: 1311932

Опубликовано: 23.05.1987

Авторы: Безносиков, Ефимов

МПК: B27L 1/00

Метки: деревьев, перемещения, продольного

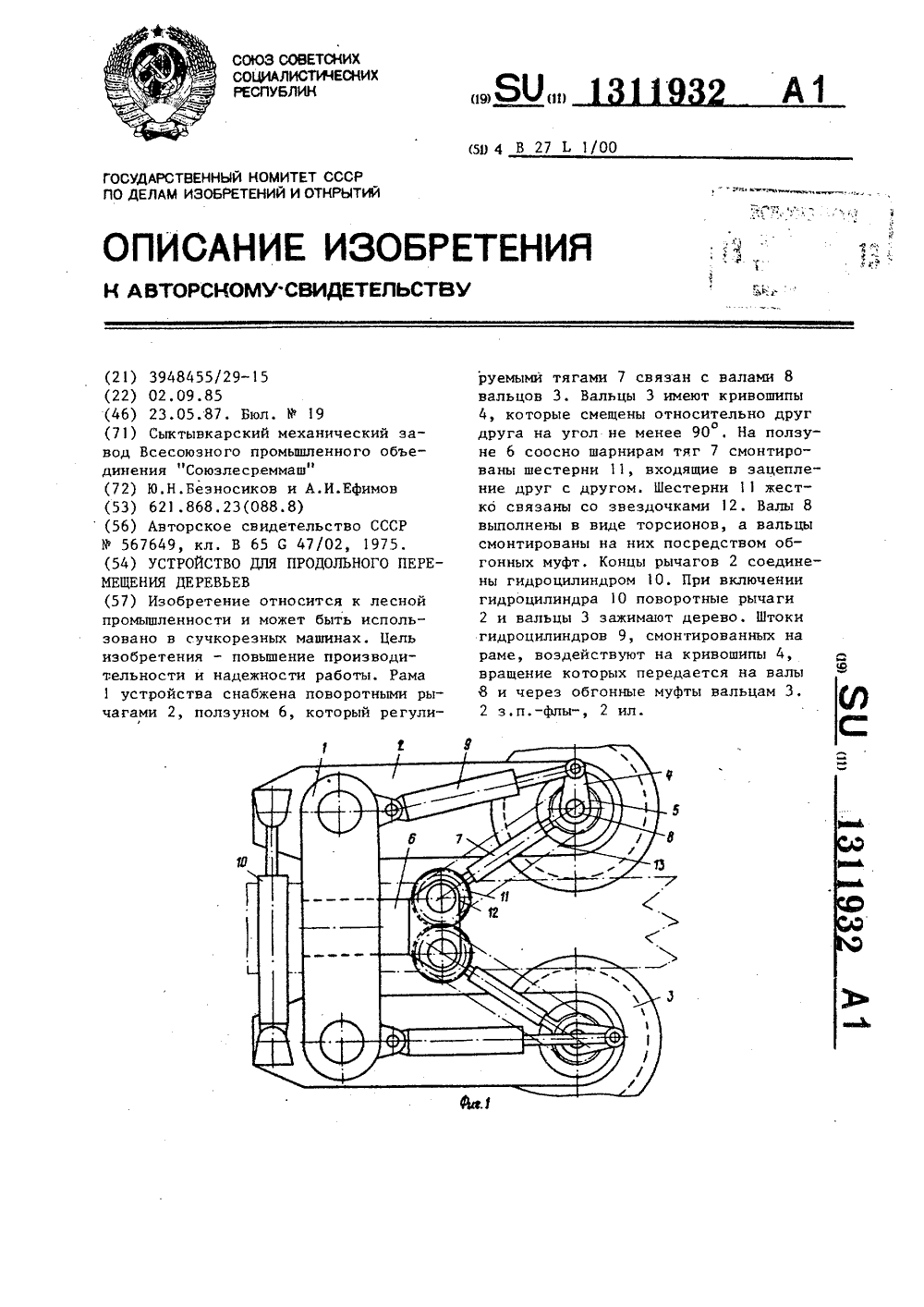

...муфтах 18. Валы 8, которые выполнены в вице торсионов, смонтированы на поворотных рычагах 2 на подшипниках 19. Устройство работает следующим образом.Подлежащее продольному перемещению дерево подают в зону зажима устройства. При этом включают гидроцилиндр 10, который закрывает поворотные рычаги 2 и вальцами 3 зажимает дерево. После этого включаются гидроцилиндры 9, штоки которых, воздействуя на кривошипы 4, приводят их во вращательное движение, которое передается на валы 8, а с них через обгонные муфты 18 на вальцы 3, в результате чего дерево перемещается. 5 10 15 20 25 30 35 40 Одновременно с кривошипами 4 вращаются и их звездочки 5, которые посредством цепей 13 передают вращение звездочкам 12, а те - жестко скрепленным с ними шестерням...

Номер патента: 1311933

Опубликовано: 23.05.1987

Авторы: Веселов, Высотин, Плотников

МПК: B27L 1/00

Метки: коросниматель, окорочного, роторного, станка, типа

...кромку 10, нижняя грань11 которой выполнена эаподлицо с нижней гранью 12 рычага 1.Коросниматель работает следующимобразом.Подаваемое в окорку бревно воздействует своим торцом на подрезающиекромки 10, которые выводят коросни 30мателЬ на боковую поверхность бревна,в зависимости от диаметра которого сего поверхностью контактирует режу".щая кромка одного из ножей 4 - 6. Приэтом кинематические угловые параметры 35окорки оказываются оптимальными ипостоянными для бревен данного диаметра, а усилие окорки - наименьшими проходящим через ось качания короснимателя по касательной к поверхносЗЗ 2 ти бревна, Выпуск ножей 4 - 6 по отношению к копирующей грани 12 рычага 1 соответствует толщине снимаемой ко.ры. Г-образная форма ножей...

Номер патента: 1311934

Опубликовано: 23.05.1987

Авторы: Бирюков, Валуев

МПК: B27C 1/12, B27L 5/02

Метки: выборки, пазов

...с приводом 6 верхними концами 14 1.-образными рычагами 15 со смонтированными на З 0 их нижних концах 16 профильными обрезиненными роликами 1.Кроме того, устройство включает луш,ильные станки 18 и установленные перед ними бревнотакси 19, а рядом с накопителем 5 размещен карман 20 для бракованных карандашей.Устройство работает следующим образом.Бревнотаской 19 чураки (не показаны) подаются к лугцильным станкам 18, откуда оставшиеся после лушения карандаши 2 направляют в узел 1 подачч, и в зависимости от качества карандашей 2 они попадают в накопитель 5 или в карман 20 для бракованных карандашей. Из накопителя 5 карандаши 2 поступают в узел 3 выборки пазов 4 на карандашах 2. Последние перемешаются по .лотку 8 узла 3 выборки паза 4 с...

Номер патента: 1313719

Опубликовано: 30.05.1987

Авторы: Гомонай, Жучков

МПК: B27L 11/00

Метки: рубильная

...по дну 12 к внутренней стенке корпуса 2 и затем в его нижней части удаляются и попадают в общий поток щепы. При подаче кусковых отходов их торец взаимодействует всей плоскостью с дном 12, что значительно уменьшает деформации кромок кусков н улучшает стабильность положения кусков в процессе подачи и резання. Кусковье отходы плавно поступают в зону резания, скользя по дну 12, что позволяет улучшить качество щепы,На подающий транспортер 10 измельчаемый материал разного размера поступает хаотично. При этом большие кусковые отходы выступают за пределы ширины транспортера 10. По мере движения выступаюшие части кусковых отходов взаимодействуют со стенкой 8, вследствие чего происходит их разворот в направлении подачи и они свободно...

Номер патента: 1313720

Опубликовано: 30.05.1987

Авторы: Валуев, Ермин, Строкин

МПК: B27L 11/00

Метки: древесных, частиц

...фиг. 1 изображено устройство, общий вид; на фиг. 2 - крепление штуцера со шлангом к корпусу устройства; на фиг, 3- соединение наконечника с лопастью раскопки. Устройство состоит из загрузочной 1 и разгрузочной 2 воронок с размещенным в корпусе 3 узлом герметизации размольной камеры 4 в виде поворотных заслонок 5. Внутри корпуса 3 в размольной камере 4 находятся ножевой барабан 6, приводимый в движение через звездочку 7 и крыльчатка 8, вращаемая в противоположном направлении внутри ножевого барабана и приводимая в движение через электродвигатель 9. Вакуум-насос 10 с приводом 11 соединен с размольной камерой и поворотными лопастями посредством системы трубопроводов 12 и штуцеров 13 через отверстия 14 в корпусе устройства, Концы каждой...

Номер патента: 1316824

Опубликовано: 15.06.1987

Авторы: Баранов, Пряхин, Рушнов, Хейн

МПК: B27L 11/02

Метки: короткомерных, отходов, переработки, раскряжевки, рубительная

...до такогоположения, когда его волокна окажутся параллельными образующей барабана 1.15 новлены наклонные выпуклые пластины 10 разделительной перегородки,сходящиеся к его центру с возможностью поворота горизонтальныхосей 11. При этом образующая пласти 25ны 10 параллельна оси 11 поворота,а центр тяжести пластины выше оси 11поворота, Лесоматериалы 12 размещаютна транспортере 13,Рубительная машина для переработки отходов раскряжевки работает следующим образом.Лесоматериалы 12 транспортером 13подают в загрузочный патрон 9. Попадая на пластину 10 разделительной перегородки, лесоматериал под действием силы тяжести соскальзывает по наклонной поверхности выпуклой пластины 10 и, отжимая ее, оказываетсязафиксированным между боковой стенкой...

Номер патента: 1318398

Опубликовано: 23.06.1987

Авторы: Григорьев, Дорин, Лабзин, Оскерко, Фенчак

МПК: B27G 1/00, B27L 1/00

Метки: машинам, подающее, сучкорезным

...При этом оператором осуществляется воздействие с пульта 11 управления на блок 12 управления приводом захватно-режущих рычагов 3 сучкорезцой головки 2 до их сведения и образования зам кнутого режущего контура. Одновременно за счет кинематической связи одного из рычагов 3 от датчика 9 его положения выдается сигнал на выход блока 13 сравнения, куда одновременно также подается сигнал от датчика 10 положения центрирующего ролика 6. Если величина разбаланса сигналов превышает пороговую величину элемента 14, то после прохождения порогового элемента и усилителя 15 сигнал подается на коммутационный элемент 16. Последний в зависимости от знака сигнала разбалацса подает команду на блок 12 управления приводом перемещения центрирую- щего ролика 6...

Номер патента: 1318400

Опубликовано: 23.06.1987

Авторы: Платонов, Шелгунов

МПК: B27L 1/00

Метки: бревен, гибкий, окорки, орган, рабочий

...набд. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение. относится к режущим инструментам для обработки бревен и может быть использовано в лесной промышленности при окорке древесины.Целью изобретения является повышение производительности.На фиг. 1 показан гибкий рабочий орган для окорки бревен, вид сверху; на фиг. 2 - то же, вид сбоку; на фиг, 3 - схема окорки.Гибкий рабочий орган содержит замкнутую тяговую цепь 1 с наружными 2 и внутренними 3 звеньями и режущими зубьями 4, имеющими ограничители 5, Внутренние звенья 3 имеют выступы 6 с осями 7, на которых свободно установлены режущие зубья ограничители 5 снабжены хвостовиками 8. Параллельное соединение цепей (например, при необходимости...

Номер патента: 1318401

Опубликовано: 23.06.1987

Автор: Шегельман

МПК: B27L 1/04

Метки: групповой, древесины

...изобретения является повышение эффективности.На фиг. 1 показано устройство для групповой обработки древесины, общий вид; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - схема окорки.Устройство содержит смонтированный на основании 1 приводной барабан 2, выполненный в виде кольцевых ободьев 3 и жестко соединяющих их балок 4. Барабан 2 установлен на основании посредством катков 5 и приводится во вращение приводом 6 через зубчатое колесо 7. На основании 1 ниже барабана 2 установлен полуцилиндрический кожух 8 с окнами 9, одна из стенок каждого из которых снабжена ножомО с режущей кромкой 11, направленной навстречу вращению барабана. Полуцилиндрический кожух 8 снабжен механизмом прижима к барабану, который может быть выполнен в виде силовых...

Номер патента: 1318402

Опубликовано: 23.06.1987

Авторы: Валуев, Витвицкий, Камендо

МПК: B27L 5/00

Метки: загрузки, лущильный, станок, чураков

...19 в одной плоскости транспортер-накопитель 2 снабжен профильными направлякшими 20, симметрично расположенными с обеих сторон каретки 8. Вертикальные ролики 21 сбрасывателя 9 установлены в рамках 22, жестко соединенных осями 23, которые расположены параллельно зси продольного транспортера 1 и размещены в поперечных направляющих каретки 8. На осях 23 между кареткой и рамками 22 установлены пружины 24 сжатия. Команду ца сбрасывание чурака 6 с продольного транспортера 1 ца поперечный транспортер- накопитель 2 подает конечный выключатель 25, а команду на прекращение сбрасывания чураков после заполнения транспортера- накопителя 2 - конечный выключатель 26.Устройство работает следующим образом.Продольный транспортерподает чурак 6 к...

Номер патента: 1318403

Опубликовано: 23.06.1987

Авторы: Бажанов, Карасев, Марцевичене, Прибыткова

МПК: B27L 11/00

Метки: древесных, кусковых, мельница, отходов, размола

...фиг. 1 изображена мельница для размола кусковых древесных отходов, продольный разрез; на фиг. 2 - разрез А-А на фиг. 1.Мельница состоит из корпуса 1 с загрузочной воронкой 2 и зубчато-ситового барабана 3, содержащего зубчатыс блоки 4 и ситовые вкладыши 5. Барабан 3 снабжен боковыми размалывающими кольцами 6. Внутри барабана 3 размещена крыльчатка 7 .с приводным валом 8. На лопастях крыльчатки 7 закреплены била 9 в форме правильных шестиугольников. На валу 8 с помощью болта установлен конусообразный перфорированный разделитель 10.Устройство работает следующим образом.Кусковые древесные отходы через загрузочную воронку 2 поступают в загрузочное отверстие мельницы на конусный перфорированный разделитель 10. При этом мелкие д 1)евесные...

Номер патента: 1318404

Опубликовано: 23.06.1987

Автор: Быков

МПК: B27L 11/02

Метки: рубильная

...щепы и эффективности ее производства.На фиг. 1 показана рубильцая машина, общий вид; на фиг. 2 - узел крепления трубы к патрону; на фиг. 3конусообразная эластичная труба.Машина включает диск 1 с режущими ножами 2, контрнож 3, верхнюю 4 и нижнюю 5 подающие рябухи. Верхняя рябуха 4 установлена с возможностью ее перемещения по высоте. Загрузочный патрон 6 содержит расположенную внутри него конусообразную эластичную труоу 7, которая имеет входной конец 8 и выходной конец 9. Короткие отрезки 10 древесины и бревна 1 размещают внутри патрона 6, входной конец 8 конусообразной эластичной трубы 7 закреплен к загрузочному патрону 6 посредств(гм шайб 2, болтов 13 и гаек 14. Выходной конец 9 размещен свободно.Рубильная машина работает следующим...
