B27L — Окорка древесины или удаление остатков ветвей

Номер патента: 1728010

Опубликовано: 23.04.1992

Авторы: Бехта, Вакий, Симочко, Щипка

МПК: B27L 11/02

Метки: древесных, подготовки, частиц

...5 сортирования смонтировананаклонно относительно мельницы 9 и винтового питания 4,Сита 6 и поддоны 7 жестко соединенымежду собой. при этом нижние кромки 11сит 6 соединены с верхними кромками 12поддона 7.Вибратор 8 установлен на раме 1 в нижней части 13 камеры 5 сортирования и соединен с поддоном 7,а соединения сит 6 иподдонов 7 имеют гибкие элементы 14, которые закреплены внутри камеры 5 сортирования.Камера сортирования имеет зону А длякондиционных частиц и зону Б для мелкихчастиц,Устройство для подготовки древесныхчастиц работает следующимобразом,Несортированные древесные частицы(щепа, стружка, опилки) подают в воронку 3и далее в винтовой питатель 4, который равномерными порциями подает их в камеру 5сортирования. Под действием...

Номер патента: 1728011

Опубликовано: 23.04.1992

Авторы: Бехта, Вакий, Симочко, Щипка

МПК: B27L 11/02

Метки: древесных, измельчения, отходов

...в подшипниках загрузочного Очищенные от минеральных и металлипатрона 2 и приводятся в движение от элек- ческих включений древесные отходы подтродвигателя. ают в зазор между вальцами 3 и 4,Аппарат вторичного измельчения пред- вращающимися навстречу другдругу, где ихставляет собой зубчато-ситовую мельницу с 30 предварительно измельчают зубчатымибоковым 6 и осевым 7 входами. Мельница элементами 5. Получающийся продукт посостоит из корпуса 8, внутри которого уста- ступает на разделитель 23, Поток измельчановлен двухсекционный неподвижный ба- емого продукта скользит по разделителюрабан 9, состоящий иэ ситового 10 и 23, Под действием вибратора 24 и пружинзубчато-ситового 11. барабанов. Зубчато-си 25 разделитель 23 совершает...

Номер патента: 1729743

Опубликовано: 30.04.1992

Авторы: Грамотеев, Дворников, Заверткин, Сидоров, Таразанов, Чекаров

МПК: B27B 5/00, B27L 1/00

Метки: деревьев, срезанных

...вес хлыст не будет раскряжеван, Затем машина перемещается к очередному хлысту, а стрела 3 и прижимной ролик 11 приходят в исходное положение. 3 ил,16, а следовательно, увеличивается и усилие прижимаНа П-образном рычаге 13 закреплен датчик 17 для отмера длин сортиментов, соединенный с роликом 11. Транспортер 9 снабжен двухскоростным приводом 18. Шарнирно сочлененная стрела 3 установлена над передним концом транспортера 9 посредством закрепленных на раме кронштейнов 19 и оси 20, перпендикулярной продольной оси транспортера 9. В верхней части рамы 2 имеется еще один кронштейн 21, к которому шарнирно присоединен гидроцилиндр 22 стрелы 3,Грузоподъемным или транспортным механизмом на эстакаду 23 перпендикулярно пути машины укладываются щети...

Номер патента: 1729746

Опубликовано: 30.04.1992

Авторы: Кислицына, Колесников

МПК: B27L 1/06

Метки: гидравлический, лесоматериалов, окорки, станок

...роликом 11,Роликовый стол выполнен в виде блоков, каждый из которых объединяет узел гидроимпульсатора 6 с .шарнирно-рычажным устройством 12, которое при механическом воздействии имеет возможность отклоняться от оси станка в плоскости, ей перпендикулярной, и возврэщатьея в исходное положение с помощью пружин 13,Узлы гидроимпульсатора по параллельной схеме подключены к распределительному устройству 7. Станок содержит также трубопроводы 14 подачи воды и воздуха, приемный транспортер 15, лоток 16 для отвода отработанной воды, сетчатый транспортер 17 для отделения коры, короуборочный транспортер 18,Устройство работает следующим образом.Лесоматериалы 19 подаются на роликовый стол 5, механизмами 3 и 4 приводятся во вращение и прижимаются к...

Номер патента: 1731633

Опубликовано: 07.05.1992

Авторы: Клавдиев, Липский, Хуаде

МПК: B27L 1/00

Метки: лесоматериалов, окорки, станок

...неподвижных пластин 13, смонтированных в одной плоскости с дисками 9 в промежутке между соседними роликами 7.Прижимные устройства 5 и 6.содержат ролики 14 с направляющими элементами в аиде дисков 15, которые размещены над вертикальными направляющими элементами подающего конвейера 4, а также смонтированные между дисками 15 упругив толкатели 16 в виде соединенных между собой тросов, Последние смонтированы в роликах 14 посредством вала-крестовины 17 и сухариков 18. Ролики 14 смонтированы на поворотных относительно оси 19 рычагах 20, Переднее прижимное устройство 5 имеет кинематическую связь с подающим конвейером 4 посредством зубчатой 21 и цепной 22 передач. Заднее прижимное устройство 6 может иметь аналогичную связь или жв исполнено...

Номер патента: 1731634

Опубликовано: 07.05.1992

Авторы: Дрон, Мехренцев

МПК: B27G 17/04, B27L 1/08

Метки: бревен, окорки, орган, рабочий

...инструмент 2 начинает снимать кору. безотрывное копирование обрабатываемой поверхности и гашение колебаний обеспечивает упругий элемент, установленный в роторе окорочного станка. При попадании под лезвие инструмента остатка сучка срабатывает возвратный механизм. Возникаю-, щее усилие передается через палец 3 и ползун 4 на упругий элемент 6, начальное натяжение которого устанавливается регулировочным устройством 7.Вращение ротора, с которым рабочий орган связан посредством державки 1, и фиксация лезвия окорочного инструмента на остатке сучка приводят к появлению усилия, растягивающего рабочий орган. При этом деформируется упругий элемент 6 возвратного механизма, происходит обкатыва. ние лезвия по поверхности бревна и подъем его...

Номер патента: 1736697

Опубликовано: 30.05.1992

Авторы: Магдеев, Мануйлов, Трубецкой

МПК: B27L 11/02

Метки: барабанная, рубительная

...6, Машина имеет загрузочный патрон 7, механизм подачи (не показан). Загрузочный патрон 7 имеет основной контрнож 8, а огибающая барабан решетка 6 - дополнительный контрнож 9, Внчтоенняя поверхность кожуха 1. расположенная выше загрузочного патрона, имеет направляющие ребра 10. Каждое ребро 10 установлено под углом а к поперечной оси симметрии ножевого рабочего органа. Нижняя грань 11 направляющего ребра располокена по дуге окружности ножей рабочего органа, что обеспечивает постоянный зазор между ними, соответствующий зазору между контр- ножами 8 и 9 и окружностью ножей рабочего органа. Машина имеет электропривод с клиноременной передачей и механизм подачи вальцевого типа (не показан),Вершина угла амежду поперечной осью симметрии и...

Номер патента: 1738654

Опубликовано: 07.06.1992

Авторы: Дрон, Мехренцев

МПК: B27L 1/00

Метки: ротор, станка, стволообрабатывающего

...2 - то же, вид сбоку.Ротор стволообрабатывающего станка содержит корпус 1, в котором жестко установлены рабочие органы 2 посредством крепежных приспособлений 3, На рабочем органе выполнены две симметричные режущие кромки 4, Ротор работает следующим образом, При подаче бревна во вращающийся корпус 1 ротора торец бревна взаимодействует с телом рабочего органа 2, который упруго деформируется в направлении подачи, обеспечивая выход одной из криволинейных режущих кромок 4 на обрабатываемую поверхность бревна, Окорка осуществляется путем воздействия криволинейной режущей кромки на обрабатываемую поверхность, причем процесс поперечного перерезания волокон коры плавно переходит короотделение за счетВ криволинейности режущей кромки, а прижим ее...

Номер патента: 1740158

Опубликовано: 15.06.1992

Автор: Шегельман

МПК: B27L 1/00

Метки: испытаний, окорочных, стенд, установок

...8 смонтирована на установленной на раме 1 продольной балке 9 проходящей внутри вращающегося барабана 2 через его торцы.В продольной балке 9 могут быть выполнены поперечные. отверстия 10, а подвижная каретка 8 фиксируется на продольной балке 9 посредством фиксаторов 11, устанавливаемых в отверстия 10. Вибрирующий орган 7 можетбыть выполнен с корпусом 12 и двумя дебалансами 13 и прикреплен к подвижной каретке посредством годвески 14.По обе стороны от горцов вращающегося барабана 2 на вертикальных стойках 15 установлены поперечные балки 16 с ползу- нами 17. Последние выполнены с опорами 18 для концов 19 продольной балки 9, которые крепятся к ползунам 17 посредством вкладышей 20 и фиксатора 21. Ползуны 17 крепятся на поперечных балках...

Номер патента: 1740159

Опубликовано: 15.06.1992

Авторы: Гольдберг, Цветкова

МПК: B02C 18/00, B27L 11/02

Метки: древесных, измельчения, станок, частиц

...в виде присоединенного к задней стенке 11 корпуса 1 станка опорного кольца 12, с конусной внутренней поверхностью, взаимодействующей с наружной конусной поверхностью 13 на заднем торце 4 измельчителя и регулируемых прижимов 14, взаимодействующих с передней дверцей 2 корпуса 1 и передним торцом 3 измельчителя, Регулируемые прижимы 14 присоединены к дверце 2 и снабжены упругими элементами 15; Опорные скалки 8 в передней части снабжены съемными удлинителями в видеопорного кронштейна 16 с пальцами 17 для соединения их с отверсти-. ями 18 в опорных скалках 8,Станок работает следующим образом.Через сепарирующую воронку в крыше корпуса 1 измельчаемое или перерабатываемое в стружку сырье подается к лопастям 7 крыльчатки 6 и ножевым...

Номер патента: 1743869

Опубликовано: 30.06.1992

Автор: Федорняк

МПК: B27L 1/00

Метки: лесозаготовительной, протаскивающее

...1.Устройство протаскивания состоит из корпуса харвестерной головки 1, на котором установлены направляющие вальцы 2, и крепится упругая скоба 3, рычагов 4, шарнирно установленных на упругой скобе 3; протаскивающих вальцов 5, приводимых во вращение гидромоторами 6 посредством зубчатых колес 7; гидроцилиндров 8, вращающих рычаги 4, и протаскиваемого дерева 9; двух рычагов 10, шарнирно соединенных с корпусом 1 и гидроцилиндром 11; роликов 12, свободно вращаемых наконцах рычагов 10.Работа устройства протаскивания. Включают гидроцилиндр 11 на разжим, который вращает рычаги 10, последние, упираясь роликами 12 в упругую скобу 3, разжимают ее. После этого включаются гидроцилиндры 8, которые поворачивают рычаги 4 до тех пор, пока протаскивающие...

Номер патента: 1743870

Опубликовано: 30.06.1992

Авторы: Сотонин, Шеренгов, Юрков

МПК: B27L 11/00

Метки: измельчения, лесосечных, отходов, сбора, транспортировки

...отходы на фракции: хвойнуюлапку и отрезки сучьев, так как. отталкиваясь от жестких упоров 22, хвойная лапка,обладая парусностью, встречает большоесопротивление воздуха при полете и падаетближе, а отрезки сучьев летят дальше, таккак обладают большей инерционной массойи встречают меньшее воздушное сопротивление,При одинаковых скоростях расстоянияполета древесной зелени и отрезков сучьевзависят от угла наклона транспортера, лента которого снабжена жесткими упорами.На фиг. 8 и 9 изображены такие зависимости. Лучшее разделение происходит при угле наклона 0 Однако горизонтальноеположение транспортера усложнит компоновку устройства или нужно будет опускать кузов щеповоза, чтобы его наполнить, но поскольку машина...

Номер патента: 1743871

Опубликовано: 30.06.1992

Авторы: Воронин, Лутовинов, Пучков, Холодов

МПК: B27L 11/00

Метки: станок, стружечный, центробежный

...с разных сторон лопастей 6 крыльчатки 5, при этом пластины 10 шарнирно закреплены в пазах 9.Т-образных кронштейнов,Устройство работает следующим образом,Включают привод вращения крыльчатки 5. Кусковые древесные отходы подают на переработку через входной люк 2 корпуса 1, первоначально разбивают и обеспечивают их подбор в процессе резания билами 7 лопастей 6 к ножевому барабану 4.Древесный материал, прижимаемый центробежными силами к ножевому барабану 4, далее измельчается пластинами 10 механизма дробления. Образующаяся при этом стружка удаляется из корпуса 1 станка через выходной люк 3 и подается в технологический поток изготовления древесностружечных плит,В случае попадания в корпус станка ме таллических включений последние прижимаются...

Номер патента: 1745549

Опубликовано: 07.07.1992

Автор: Смердов

МПК: B27L 11/00

Метки: измельчения

...8, куда входят концы стержней 12, амежду кольцами установлены кольца 18 изфрикционного материала. Диаметры фрик- .ционных колец 18, колец 17, упорного кольца 13 и упорной реэьбовой втулки 14 15одинаковы и выбираются, исходя из величины момента, при ко ором происходит гарантированное иэмельчение загружаемогоматериала,После сборки валков 3 и 4 производится 20монтаж на раму 1, для чего опоры 2 устанавливаются в вырезы корпуса и фиксируютсяв вертикальной плоскости прижимом 19, после чего на раму 1 устанавливается загрузочный бункер 20, соединяют полумуфты 25приводов 5 и 6 и поочередно для каждоговалка производят затяжку дисков 8 путемфиксации тормозного барабана 15 тормозным устройством 16 и включения соответствующего привода 5 или 6. При...

Номер патента: 1747271

Опубликовано: 15.07.1992

Автор: Стрижев

МПК: B27L 5/08

Метки: ленты, рубки, шпона

...каждом рабочем циклешаровой фиксатор. Количество ножей, установленных наножевом барабане, соответствует числу пазов мальтийского креста На фиг.1 приведена схема устройства;на фиг.2 - разрез А-А на фиг.1; на фиг,З. - .разрез Б-Б на фиг,1.Устройство состоит иэ опорного 1 и но- . жевого 2 барабанов, причем последний имеет несколько ножей 3, вала 5, диска с пазами 4, шарового фиксатора 6 с держателем 7,ролика 8, подвижной опоры 9, пружины 10, фигурного диска 11, станины 12, подшипниковых узлов 13, 16 и 20, мальтийского креста14, кривошипа 15 с цевками 18, вала 17 и .зубчатого колеса 19. Ножевой барабан 2 приводится во вращение от. двигателя (не показано) посредством зубчатой передачи, в которой зубчатое колесо 19 является ведомым, От...

Номер патента: 1749033

Опубликовано: 23.07.1992

Авторы: Верещагин, Павлов, Пащенко, Попов, Щеголев

МПК: B27L 11/00

Метки: нож, рубильный

...ширины, представляющие собой, регулировочные винты 9 с контргайками 10, крепятся на ниж- ней поверхности 8, Регулировочные винты 9 расположены в полостях 11 пластины 1 и входят в сквозные. резьбовые отверстия 12 незакаленных закладных элементов 13, Закладные элементы 13 установлены в гнезда 14, которые выполнены в пластине 1. Полости 11 соосны с резьбовыми отверстиями 12 закладных элементов 13 и перпендикуляр.ны нижней поверхности 8.Устройства 3 настройки установочной . ширины расположены симметрично поперечной оси ножа, а оси 15 закладных эле. ментов 13, расположенные перпендикулярно передней поверхности, находятся на расстоянии от нижней поверхности 0,03 - 0,1 ширины пластины 1. В процессе подготовки ножа к работепроизводится...

Номер патента: 1752274

Опубликовано: 07.08.1992

Авторы: Голубев, Шегельман

МПК: A01G 23/06, B27L 1/04

Метки: осмола, пневого

...7 приемного стола 6, Импульсный метатель 9 снабжен приводом 11, Приемный стол 6 смонтирован на раме 2 самоходного шасси 3 при помощи вертикального шарнира 12 и имеет удерживающий упор 13 и силовой цилиндр 14 привода поворота относительно рамы 2, Установка агрегатируется с трактором 15, снабженным манипулятором 16 с захватом 17,. В цилиндрической поверхности очистного барабана 1 вцполнены окна 18, Рама 2 снабжена аутригерами 19,Установка работает следующим образом,Манипулятором 16 пневый осмол подают в устройство 5 для загрузки осмола, Попадающие в очистной барабан 1, куски пней очищаются в нем уйорно-фрйкцйонным способом, при этом часть балласта через окна 18 из очистного барабана 1 падает на землю, Не удалившаяся через окна 18,часть...

Номер патента: 1752556

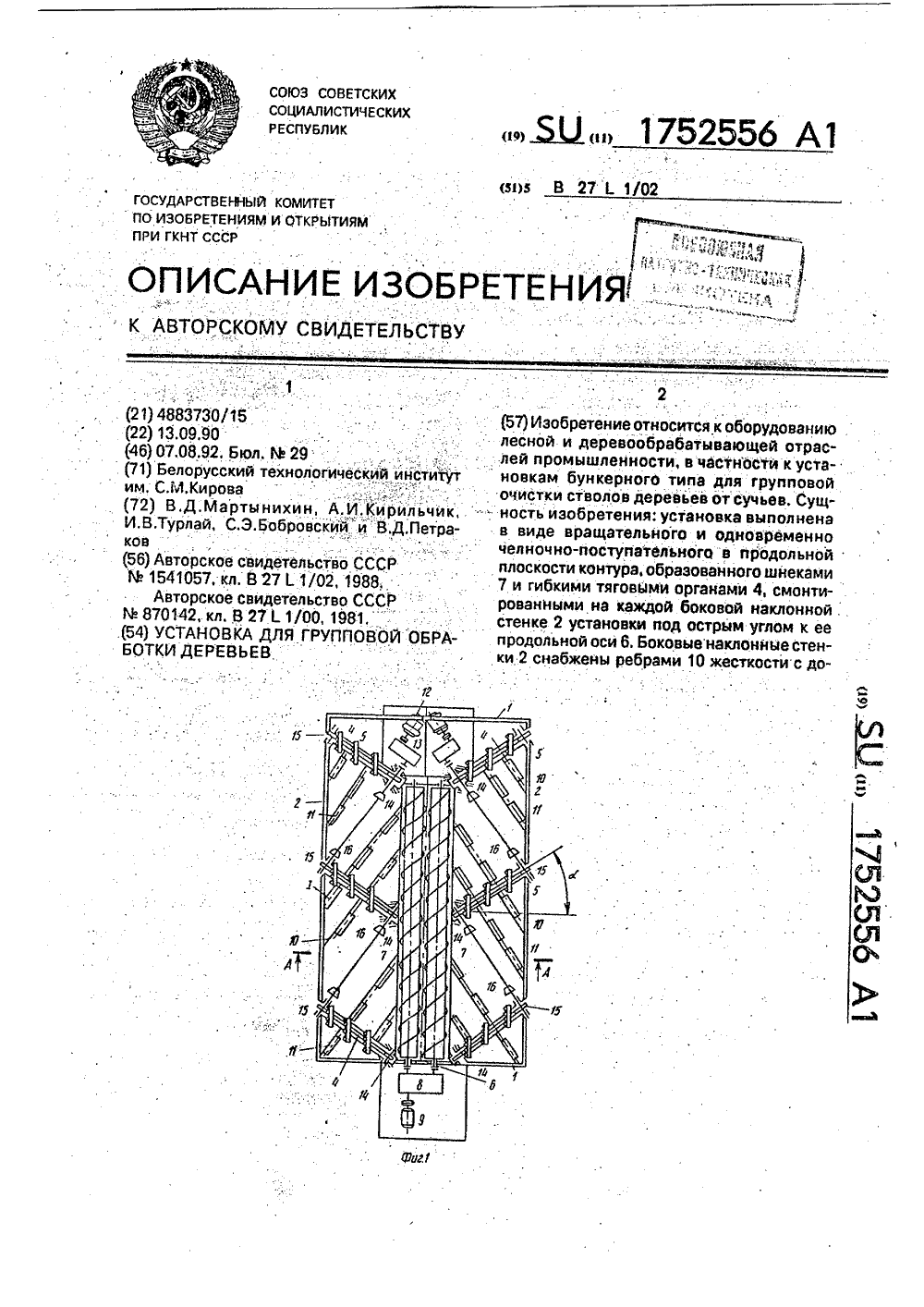

Опубликовано: 07.08.1992

Авторы: Бобровский, Кирильчик, Мартынихин, Петраков, Турлай

МПК: B27L 1/02

Метки: групповой, деревьев

...Привод гибких тяговых органов смонтирован так, что на одной боковойнаклонной стенке нижняя ведущая звездочка каждого гибкого тягового органа взаимодействует с каждой верхней ведущей 50звездочкой соседнего гибкого тягового органа. Траверсы, равномерно расположенные по длине гибких тяговых органов,смонтированы под углом к их продольнымосям. 55Выполнение установки в виде враща-тельного и одновременно челночно-йоступательного в продольной плоскости контурапозволяет повысить производительность икачество очистки деревьев,На фиг.1 показано устройство траверс идополнительных скребков; на фиг,2 - разрез А-А на фиг.1; на фиг. 3 - узел на фиг,1. Установка для групповой. обработки де ревьев выполнена в виде торцовых 1 и боковых наклонных 2...

Номер патента: 1752557

Опубликовано: 07.08.1992

Авторы: Голубев, Попов, Шегельман

МПК: B27L 1/05

Метки: барабан, осмола, пневого

...реверсивным приводом 25вращения (не показан). Днище каждого ковшеобраэного захвата З.выполнено с опорной плитой 8; установленной по отношениюк пересекающей ее диаметральной плоскости барабана под углом:ф, большим угла 30трения дерева по стали и равным преимущественно 22-30 ф,Барабан работает следующим образом,Загруженные в барабан куски пней илиосмола при вращении корпуса 1 по стрелке 35А (фиг.1) контактируют между собой и с рабочими органами 2 и очищаются от кЬры,гнили и других примесей ударно-фрикционным способом, Куски пней захватываютсяковшеобразными захватами на угол 35-45 40при отсчете в направлении вращения барабана от диаметральной плоскости, проходя-щей через горизонтальую пойеречную ось барабана, затем выпадают из захватов....

Номер патента: 1754453

Опубликовано: 15.08.1992

Авторы: Веретенник, Гонцов, Ивонин

МПК: B27L 11/00, B65G 47/22

Метки: машину, подачи, рубительную•, сучьев

...Цель изобретения - повышение надежности и производительности путем обесперычаг 8, внутреннее плечокоторого входит между траверсами холостой ветви конвейечения непрерывной подачи сучьев. ра 1 и за счет движения траверс в обратномПоставленйая цель достигается тем, чтонаправлении каретка 4 отходит в пероона в устройстве на сторонах рамы смонтирова- " чальное положение для загрузки. То же саны направляющие, в Которых установлены 20. каретки, йри этом на верхних чаСтях каретокшарнирно закреплены боковые стенки с мое происходит и с второй кареткой.Таким образом происходит непрерывная загрузка ориентированных пачек отходов в рубительную машину, Каретки могут приводами их поворота, а на основаниях зажимать пачку как поочередно, так...

Номер патента: 1754454

Опубликовано: 15.08.1992

Авторы: Бехта, Гендлер

МПК: B27L 11/00

Метки: древесных, дробилка, кусковых, отходов, стружки, щепы

...корпуса 1 установлен двухСекцион- ное измельчение материала в стружку. Укный неподвижный барабан 6, состоящий иэ лон зубьев способствует задержке крупных сита 7 и кольцевого зубчатого измельчителя " частиц в зоне измельчения, а мелкие части. Измельчитель 8 состоит из нескольких 5 цы потоком воздуха выносятся к ситам 7,что колец, установленных .С возможностью их исключав". переизмельчейие отдельных часвзаимного поворота. Кольцав-окружном на-тиц. Взаимным поворотом колец зубчатого - правлениимогут бытьвыполнеййсоставны- " измельчителя 8, атакже перестановкой коми. Уклон зубьев"наКбльцах йзмельчителя 8 лец в осевом направлейиирегулируется стеможет быть различным. В корпусе 1 на валу 10 пень измельчения, так как...

Номер патента: 1757885

Опубликовано: 30.08.1992

Авторы: Попов, Шегельман

МПК: B27L 1/12

Метки: деревьев, коры, орган, рабочий, сучьев

...более жестких, а следовательно,и более надежных и устойчивых н работе рабочих органов, С помощью подвижного толкателя обеспечивается быстрое сжатие 80 корпуса равно радиусу окружности, описываемой горизонтальными стержнями при1757885пружин горизонтальных стержней, сокра- одеты гайки 18, По обе стороны от вращающается время на замену отрезков цепей, щегося корпуса 2 смонтированы ограничиОперация замены цепей значительно уйро- вающие диски 19.щается, при этом улучшаются условия эдас- Рабочий орган используется следуюплуатации рабочего органа,5 щим образом.Выполненный анализ показывает, что В поперечные отверстия 3 вращающезаявляемый рабочий орган соответствует гося корпуса 2 устанавливаютхвостовики 4 критериями "новизна",...

Номер патента: 1761469

Опубликовано: 15.09.1992

Авторы: Быстрицкий, Вильвер, Данзанов, Петраш

МПК: B27L 1/00

Метки: ветвей, коры, отделения, срубленных, хвои

...общий вства; на фиг,2 - сечение А - А нафиг.3 - вид Б фиг,1,Устройство содержит узузел обработки 2 лесосечныхудаления 3, ось подачи лесос4,Узел обработки 2 содержит раму 5, в которой закреплены оси приводных вальцов 6. Образующие 7 приводных вальцов 6 ориентированы параллельно оси подачи лесосечных отходов 4, Внешняя поверхность приводных вальцов 6 выполнена из упругого материала и вальцы имеют фрикционную связь между собой. На раме 5 закреплены 5, в которой эавальцов, причем представляет сои дугу. Образуюориентированы лесосечных отхоь приводных валь- гого материала, овлены с фрикцимежду собой, На и и ограничительл подачи 1 выполых конвейеров, 1осечных отхода в 4, хвоя обоси подачи леся в контакте сй ветки находится рабаты...

Номер патента: 1761470

Опубликовано: 15.09.1992

Авторы: Дрон, Мехренцев

МПК: B27L 1/00

Метки: древесины, окорки

...кора, которая проваливается в пространство между тяговым и рабочим органами в шахматном порядке, Обработанные отрезки древесины удаляются из рабочей зоны, расположенной в нижней части устройства,Формула изобретения 1. Устройство для окорки древесины, содержащее загрузочную зону, гибкий тягоф 4 ГОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР ВТОРСКОМУ СВИДЕТЕЛЬС(54) УСТРОЙСТВО ДЛЯ ОКОРНЫ(57) Использование: для окоркалов в деревообрабатывающе Изобретение относится к оборудованию для окорки древесины.Целью изобретения является расширение технологических возможностей и повышение качества окорки,На фиг.1 показана схема работы устройства; на фиг,2 - вид по стрелке А на фиг.1; на фиг,3 - сечение Б - Б на фиг.2.Устройство для...

Номер патента: 1761471

Опубликовано: 15.09.1992

Автор: Домрачев

МПК: B27L 1/02

Метки: орган, режущий, рубительной

...симметрии диска 1 и снабжен приспособлением 7 перегиба срезаемых элементов, Приспособление 7 выполнено в виде кольцевой державки 8 со ступенчатыми торцевыми кромками и кольцевой полостью 9 с расположенными в ней винтом 5 и прижимной гайкой 10 с внутренней кольцевой фаской. Кольцевая державка 8 выполнена конусной, Ножи 4 выполнены кольцевыми с конусными наружными поверхностями и внутренними кольцевыми фасками. Кроме того, торцевые кромки ножей 4 выполнены ступенчатыми и внутренняя ступень торцевой кромки смещена в сторону державки 8, а наружная ступень торцевой кромки кольцевой державки 8 смещена в сторону ножа 4, Прижимная гайка 10 выполнена таким образом, что верхняя ее грань смещена относительно нижней грани внутренней...

Номер патента: 1761472

Опубликовано: 15.09.1992

Авторы: Афанасьев, Иго

МПК: B27L 7/00

Метки: древесины, навесное

...может быть выполнен в виде двух силовых цилиндров 25, размещенных внутри поворотного основания 12 (фиг,4), Устройство посредством шарнирной подвески и механизма поворота подвешено к стреле манипулятора 26,Устройство для обработки древесины работает следующим образом.С помощью стрелы манипулятора 26 устройство наводят на бревно. При этом челюсти захватов 2 и 3, а также ножи режущего органа 4 разведены, а раскалывающий орган 6 с помощью вертикального выдвижного звена 8 поднят в крайнее верхнее положение. Приводные рычаги 9 с раскалывающими элементами 7 на концах также разведены и установлены в горизонтальное положение (см. фиг.5), Бревно захватывают с помощью захватов 2 и 3 с таким расчетом, чтобы расстояние от его торца до режущего органа...

Номер патента: 1761473

Опубликовано: 15.09.1992

Авторы: Бобир, Егоров, Корякин, Корякина, Крылов, Крылова, Нежевец, Погорянский, Скурковин, Шаманский

МПК: B27B 25/04, B27L 11/00

Метки: подающее, рубительной

...в направляющих 7. прижимается и перемещается в зону резания (плоскость 1 - 1). Гибкий орган 1 приводится в движение ведущей шестерней 9, 1761473расположенной на конце Т-образной рамки 10, закрепленной на корпусе, При переходе от прижима сырья малого диаметра 12 (см,фиг.2 и 3) гибкий орган 1 отклоняется от своего первоначального положения (см, фиг,2) и изгибается, при этом его нижняя ветвь удлиняется за счет натяжения верхней ветви и ее укорочения вследствие просадки ползуна 5 в направляющих 7 за счет сжатия пружины 8, при этом ведомая шестерня 3 примет положение, показанное на фиг,2 (при этом процесс движения гибкого органа 1 не прекращается), После принятия ведомой шестерней 3 нижнего положения (см.фиг.2) процесс удлинения...

Номер патента: 1761474

Опубликовано: 15.09.1992

Авторы: Григораш, Липинский, Лосицкий, Симанишин, Чмола

МПК: B27L 11/00

Метки: рубительная

...отходов смонтирован дополнительный контрнож,Сопоставительный анализ с прототипом показывает, что предлагаемая руби- тельная машина отличается конструкцией подающих механизмов, в результате чего она может качественно перерабатывать кусковые отходы разных размеров. Таким образом предлагаемая рубительная машина соответствует критерию изобретения "новизна",Сравнение предлагаемого решения с другими техническими решениями показывает, что рубительные машины с приводными подающими вальцами и рубительные машины с гравитационной загрузкой кусковых отходов известны, однако при совмещении этих двух решений в одной машине существенно расширяются технологические возможности, кроме того снабжение рубительной машины дозатором-ограничителем...

Номер патента: 1763182

Опубликовано: 23.09.1992

Авторы: Кузнецов, Якимович

МПК: B27L 1/02

Метки: бункерная, групповой, деревьев, подвижная, сучьев

...3 стенка с цепным контуром 4 приближается к вертикальному положению, а параллелограмм - к прямоугольнику, вследствие чего возрастает давление в зоне обработки и уменьшается длина зоны с одновременным увеличением ее высоты, что интенсифицирует обработку лесоматериалов.На начальной стадии возвращение деревьев в зону обработки продолжается до достижения необходимого качества. Далее при продолжающемся движении установки, обработанные хлысты под воздействием давления, создаваемого перемещением установки и при помощи цепных контуров 4, вываливаются на направляющие 15 и по стрелке В скатываются на площадку запаса хлыстов, В ряде случаев в зависимости от ситуации по высоте штабеля деревьев, их обрабатываемости и прочее хлысты вываливаются при...

Номер патента: 1763183

Опубликовано: 23.09.1992

Авторы: Рыжов, Шлемин

МПК: B27L 5/08

Метки: починки, станок, шпона

...цилиндрические колеса 12, 13, установленные на валах 14, 15, которые в свою очередь приводят в движение кулачково-рычажный механизм,Механизм включения рабочей муфты содержит кулачок 16, расположенный на зубчатом колесе 13, двуплечий рычаг 17, на одном конце которого смонтирована вилка привода диска фрикциона рабочей муфты, на противоположном конце рычага установ.ен ролик 18, который имеет возможность перемещаться вдоль оси двуплечего рычага 17 и вдоль оси вращения ролика.Ролик 18 прижат к кулачку 16 при помощи пружины 19. Ось ролика соединена с тягой 20, которая соединена с двуплечим рычагом 21. В свою очередь двуплечий рычаг соединен со штоком 22 силового пневмоцилиндра 23, корпус 24 которого шарнирно закреплен на...
