B27L — Окорка древесины или удаление остатков ветвей

Номер патента: 1588547

Опубликовано: 30.08.1990

Авторы: Баранов, Чебоксаров

МПК: B27L 11/02

Метки: древесных, частиц

...улучшение качества и пов ыш ение производител ьности устройств а.На фиг. 1 схематично показано пред. лагаемое устройство; на фиг. 2 - вид А на фиг. 1.Устройство для изготовления древесных частиц включает корпус 1, ножевой барабан 2 с ножами 3, ротор 4 с билами 5, питатель 6 и снабжено углом ориентиронация шепы, выполненным в виде симметрично установленных на роторе 4 спирально расположенных лопастей 7, каждая 3 которых имеет профильную форму со смегценными в направлении оси врашения ротора 4 вырезом 8, при этом зазор Й между внешней образующей 9 вращения спирально расположенных лопастей 7 и верхней кромкой 10 ножевого барабана 2 меньше средней толщины измельчаемых древесных частиц, спирально расположенные лопасти 7 снабжены поджимными...

Номер патента: 1595639

Опубликовано: 30.09.1990

Авторы: Винник, Нестеров, Скляров

МПК: B27L 1/00

Метки: окорочный, станок

...1, а винт способен поворачиваться,В механизмах прижима боковых рабочих органов 5 и 6 винты ограничителей 27 и рабочих органов 28 закреплены на раме 1, э гайки ограничителей 29 и рабочих органов 30 - на подшипниковых опорах валов 9, 10, 15 и 16. Нижний 4 и верхний 3 рабочие органы связаны между собой синхронизирующим устройством, выполненным в виде сельсин-датчика 31 и сельсин-приемника 32, причем сельсин-датчик 31 кйнематически связан с валом 14 ограничителя верхнего рабочего органа, а сельсин-приемник 32 - с валом нижнего рабочего органа, Каждый из валов 7, 8 и 14 закреплен на державках 33-35. На консолях державок 34 и 35 размещены приводы 36 рабочих органов 3 и 4. Вращение валов 9 и 10 осуществляется от приводов 37.Окорочный станок...

Номер патента: 1598920

Опубликовано: 15.10.1990

Автор: Горбачев

МПК: A01G 23/08, B27L 1/00

Метки: лесозаготовительная

...снабжен упругим элементом и амортизатором.На верхней призме 31 захватно-срезаю- щего устройства с помощью оси 42 смонтирован сбрасывающий рычаг 15 (фиг. 3 и 4) с приводом поворота в плоскости, поперечной управляемои стойке 5 посредством гидроцилиндра 43, подвижная опора 44 которо. го закреплена на рычаге 15, а неподвижная опора 45 - на верхней призме 31 зах ватно-срезающего устройства. На остове 3 машины смонтирована также опора 46 для манипулятора 4.Машина работает следующим образом.Машину в положении, исходном для выполнения операции валки, останавливают перед растущими деревьями. Машинист выбирает дерево, подлежащее срезанию, после чего поворотом манипулятора 4 вокруг оси 47 шасси 1 нацеливает манипулятор 4 на дерево. Затем...

Номер патента: 1602745

Опубликовано: 30.10.1990

Авторы: Верещагин, Пащенко, Попов, Цывин

МПК: B27L 11/02

Метки: рубительная

...1, диаметр 9 с проведенными в его концы радиусами из центра ножевого вала 2 образует остроугольный треугольник. На загрузочном патроне 5 в верхней его части 10 установлены боковые стенки 11 и 12, задняя стенка 13 является продолжением днища б загрузочного патрона 5. Одна из боковых стенок, например стенка 11, имеет уступ 4, выполненный таким образом, что в нижней части загрузочный патрон 5 имеет ширину, равную ширине В днища 6 загрузочного патрона 5, а в верхней части 10 - ширину Е, равную (0,75 - 1) от диаметра 0 поперечного сечения загрузочного патрона 5. Уступ 14 в горизонтальной плоскости выполнен с наклоном к боковой стенке 11 под углом д, равным 10 - 70, а в вертикальной плоскости - под углом 6, равным 10 - 50 к плоскости,...

Номер патента: 1604613

Опубликовано: 07.11.1990

Автор: Раткевич

МПК: B27L 11/00

Метки: рубительная, универсальная

...49. Частота вращения барабана 9 определяется количеством установленных прямых ножей 41 на данном диаметре барабана 9. Полученная кондиционная щепа падает внутрь барабана 9 и транспортируется ребрами неподвижного шнека 1 2 относительно вращающегося барабана 9 к лопастям 18 вентилятора 19, а а некон" диционная щепа попадает на подвижный шнек 13, расположенный под барабаном 9, и также трансгортируется к лопастям 16 вентилятора 15, которые; обеспечивают пневмопогрузку щепы в транспортное средство.При работе на первом загрузочном устройстве 4 древесные отходы 54 загружаются в него, гравитационно падают на барабан 9 и, перемещаясь по нему, прижимаются к контрножевой стенке 35 или 32 и к транспортеру 34, относительно которых производится...

Номер патента: 1604614

Опубликовано: 07.11.1990

Автор: Веселов

МПК: B27L 11/02

Метки: древесных, измельчения, отходов, щепу

...сколы и отшепы шпона и др. ) . Дальнейшее Формирование ковра из древесных отходов осуществляют в обратной последовательности. Через сборник 10 на ленту конвейера 1 с отходами 4,5,7 и 9 подают вторую часть среднекусковых отходов 11 .(обрезки лент шпона от его починки, вырезки деФектных мест в шпоне и т,д.). Через сборники 12 и 13 поступают крупнокусковые отходы 14 и 15 в виде шпона-рванины и обрезков шпона от второй пары лушильных станков и ножниц. В зависимости от объемов ребросклеивания и починки шпона, а следовательно, и от объема образующихся при зтом среднекусковых отходов, видовые и объемные соотношения отходов, подаваемых на формирование ковра через сборники 6 и 10, могут широко варьироваться и меняться местами с учетом местных...

Номер патента: 1606326

Опубликовано: 15.11.1990

Авторы: Зайцев, Мейер

МПК: B27L 1/00

Метки: лесозаготовительная

...вал 16 с зубчатым колесом 18. Дополнительным подающим механизмом 9 ствол дерева перемещается вправо, а силовыми цилиндрами 7 и 8 ножевая головка 4 - влево. После этого частично 15 разжимают захват 2 и силовыми цилиндрами 7 и 8 втягивают телескопическую балку 3, обеспечивая перемещение захваченного сучкорезной головкой 4 дерева в захвате 2.Затем захватом 2 дерево зажимают и вклю чением режущего органа 21 отпиливаютсортимент длиной 6 м.Для того, чтобы получить сортиментдлиной 5 м силовым цилиндром 7 перемещают поворотное звено 6 влево. Телескопи ческая балка 3, выдвигается и ножевойголовкой 4 сучья срезаются со ствола дерева. При этом одновременно поворачивается ось 5 с ведущей шестерней 12, входящей в зацепление с ведомой шестерней...

Номер патента: 1606327

Опубликовано: 15.11.1990

Автор: Карпачев

МПК: B27L 11/00, B65G 69/20

Метки: древесины, переработки, щепу

...формы конкоры и примесей, транспортер 12 для щепы, тейнера.приспособление 13 для отвода воздуха и Кромки материала контейнера соединяантисептирования, устройство 14 уплотне ются между собой устройством 18, котороения измельченной древесины, транспортер установлено наверху малого диаметра уст 15 загрузки, кассеты 16 для хранения по- ройства 17. Материал контейнера, попадаярожних контейнеров в виде рулона матери- через большой входной диаметр устройстваала. Кроме того, на основании 1 размещены 17 формирования контейнера и перемещаустройство 17 для формирования цилиндри ясь к меньшему выходному диаметру этогоческой формы контейнера, которое пред- устройства, принимает постепенно цилиндставляет собой усеченный конус, больший...

Номер патента: 1606328

Опубликовано: 15.11.1990

Автор: Шишкин

МПК: B27L 11/00, B27L 11/02

Метки: измельчения, сырья

...2 другого вальца, Качающийся прижимной механизм смонтированна раме 4; шарнирно подвешенной на опоре5. Рама 4 снабжена рядом параллельныхприводных валов 6, на которых в шахматном порядке установлены режущие диски 7.Прижимной механизм установлен под углом а к рабочей поверхности вальцов 1 иснабжен автоматической регулировкой 8 силы прижима. Последний по ходу вращениявалец 1 снабжен контрножом 9. Зазор между зубцами 3 смежных вальцов 1, контрножом 9 и крайним вальцом 1 равен 0,5 -1,0 мм.Устройство работает следующим образом.Сырье для измельчения поступает впромежуток между вращающимися рядамивальцов 1 и режущими дисками 7. Острыезубцы 3 вальцов 1 захватывают сырье, по двигая его в суживающийся просвет междурабочей поверхностью вальцов 1...

Номер патента: 1608045

Опубликовано: 23.11.1990

Авторы: Жолковский, Рыжов, Титов, Туманцев

МПК: B27L 5/08

Метки: пачек, резания, станок, фанеры, шпона

...изобретения - повышение техники безопасности за счет выноса обрезков из зоны резания.На фиг. 1 изображена схема станка, вид сбоку; на фиг. 2 - то же, с вариантом выноса обрезков в приемник отходов.Станок для резания пачек шпона и фанеры включает станину 1, стол 2 для разворота пачек 3, опорный узел 4 с контрножом 5, прижимную балку 6, ножевую траверсу 7 и привод 8, при этом стол 2 смещен поперек ножевой траверсы 7 и снабжен размещенным перед контрножом 5 приспособлением выноса обрезков 9, которое выполнено в виде приемной площадки 10 и шарнирно закрепленных под столом 2 двуплечих рычагов 11 с элементами 12 их поворота, которые выполнены в виде шарнирно закрепленных рычагов 13, а элементы 12 поворота имеют силовые цилиндры...

Номер патента: 1611741

Опубликовано: 07.12.1990

Авторы: Бабайлов, Морозов, Смердов

МПК: B27L 7/00, B27L 7/06

Метки: дровокольный, станок

...17 укладываются в40седлообразные ячейки 18, Укладка чураков производится не в каждую седлообразную ячейку 18, .а через однуячейку, Включают поперечный транспортер 14 и перемещают ячейку 1845с чураками под раму 4 Затем силовым цилиндром 2 опускают раму 4 вместе с раскалывающими органами 5 бв положение 11, совмещают ось ножей9, 10 с центром чурака и производят50его раскалывание на четыре полена,Раскалывающие крестообразные ножи9, 10 во время расколки переходят изположения 111 в положение 1 Ч. Прирасколке двумя крестообразныминожами 9, 10 одновременно (с обоихторцов) поленья, отделяются от чуракапараллельно его продольной оси, поэтому рекомендуется правильная укладка расколотых поленьев в седлообразные ячейки. В какой-то стегениэтому...

Номер патента: 1613206

Опубликовано: 15.12.1990

Авторы: Афанасьев, Быков, Попов, Шуляковский

МПК: B07B 4/00, B27L 11/00

Метки: древесной, зелени, отделения, щепы

...щепы стремится принять наиболее устойчивое положение, которое достигается при контакте с поверх - костью участка только е гглоской стороной чем обеспечивается фориентиро- вакие всей массы щепы к каждой ее частицы в одной плоскости и формированне плоскокаправлеккого потока,При выходе из дугообразной насадки 2ка разделенные плоскнаправленные потоки смеси древесной злени и сориен 1613206510 2 а 45 50 55 тированной щепы воздействуют из щелевого сопла 4 дополнительным воз душным потоком сбоку, преимущественно в плоскостях разделенных потоков под острым углом к их направлениям, Разделение потока смеси древесной зелени и щепы на несколько плосконаправленных потоков значительноповышает качество разделения вслецствие улучшения их прадуван:,ря...

Номер патента: 1613325

Опубликовано: 15.12.1990

Автор: Дербин

МПК: B27L 1/00

Метки: орган, рабочий, сучкорезного, устройства

...Коросниматель 4 имеет 15режущую кромку 6.Сучкорезный нож 1 имеет, с обрабатываемым деревом, Задняя граньсоставляет угол а с плоскостью, касательнойкопорной поверхности 7 сучкореэного ножа 201 в зоне его наибольшей кривизны. Упомя, нутая плоскость на фиг.2 расположена пер пендикулярно плоскости чертежа. Нижнимположением короснимателя 4 называетсяисходное положение,где угол а имеет отрицательное значение, верхнее граничное положение, где угол а равен нулю, а задняягрань при этом параллельна упомянутой вы. ше плоскости, дальнее рабочее положениес положительным значение угла а . 30Рабочий орган работает следующим образом,Обрабатываемое дерево перемещаюткомлем вперед в направлении, обозначен 35 ном стрелкой, По мере уменьшения диаметра...

Номер патента: 1613326

Опубликовано: 15.12.1990

Авторы: Акулов, Козлов, Прохоров, Ремизов, Таршис

МПК: B27L 5/00

Метки: лущильный, станок

...концам ограничители 20 и 21, внутрикоторой расположен ползун 22, шарнирносоединенный с суппортом 5. Ограничители20, 21 расположены перпендикулярно осинаправляющей втулки 18 и смонтированы.по обоим ее концам. Ось штока палзуна 22расположена на одной оси со штоком поршня дополнительного гидроцилиндра 11,Ограничитель 21 жестко соединен со штоком поршня дополнительного гидроцилиндра 11, а ограничитель 20 соединен ссуппортом 5.Работа лущильного станка осуществляется следующим образом.В начале лущения суппорт 5 начинаетдвижение по направлению к оси вращенияшпинделей 3, перемещая при этом ползун22. Вследствие существования зазора между ползуном 22 и ограничителем 21 штокпоршня дополнительного гидроцилиндра11 в начале и середине лущения...

Номер патента: 1613327

Опубликовано: 15.12.1990

Авторы: Балодис, Даугавиетис, Лусис

МПК: B27L 11/00

Метки: деревьев, производства, тонкомерных, щепы

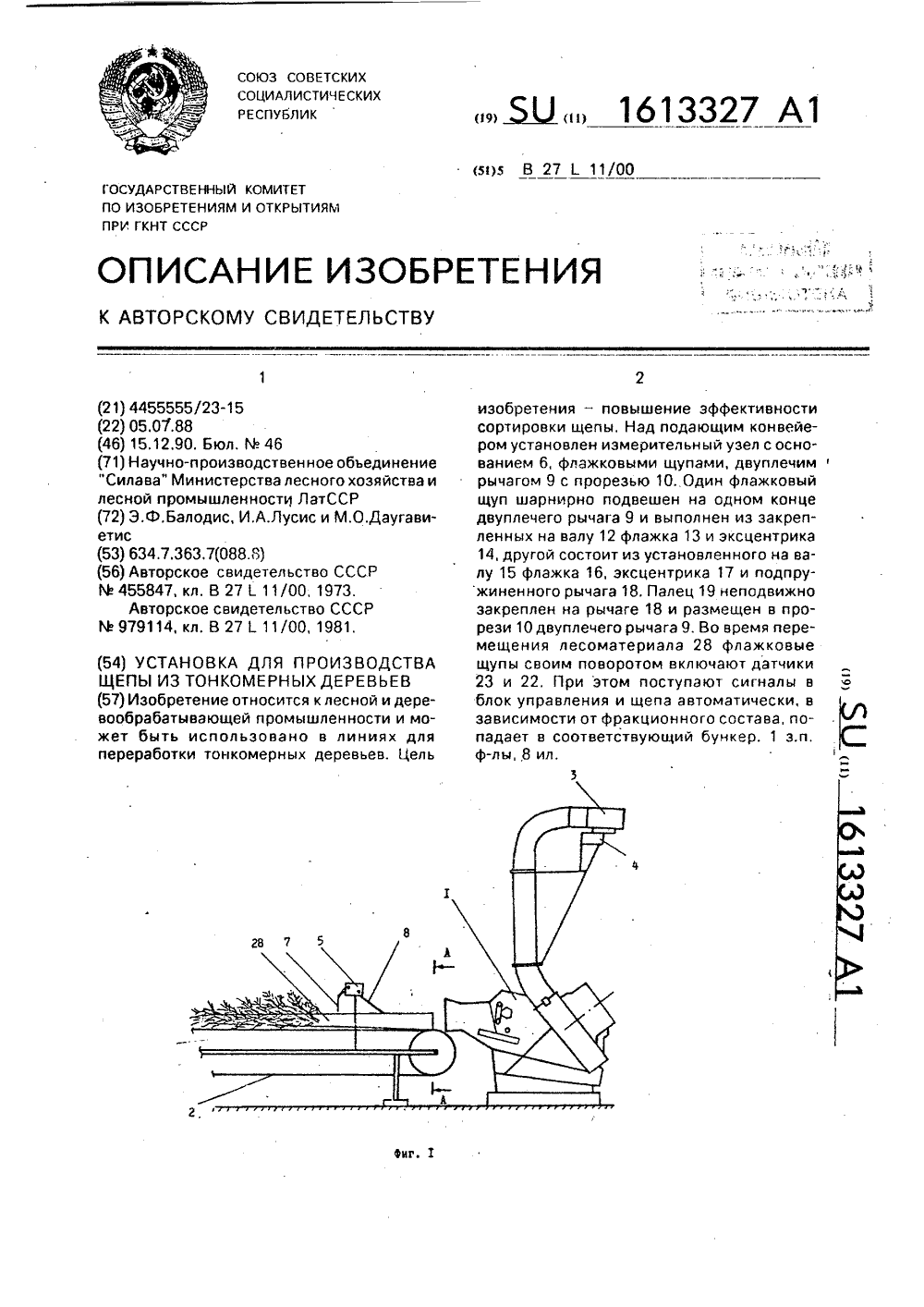

...и деревообрабатывающей промышленности и может быть использовано в линиях для переработки деревьев тонкомерных. сти переключений все датчики включены всхему, содержащую блок управления 29. 5 10 15 20 ЗО Устройство для производства щепы из тонкомерных деревьев работает следующим образом.После включяения оператором приводов рубильной машины 1, переключателя 3 и подающего конвейера 2 лесоматериал подают на подающий конвейер 2 и транспортируют к рубильной машине 1. Переключатель 3 направления потока измельченной массы (щепы) находится в исходном положении и готов направлять щепу в определенный контейнер или другую емкость, Когда комлевая часть лесоматериала 28 при перемещении рабочего органа подающего конвейера 2 последовательно...

Номер патента: 1613328

Опубликовано: 15.12.1990

Автор: Гомонай

МПК: B27L 11/00

Метки: измельчения, кусковых, отходов, рубительная, щепу

...расположенного в дне горизонтального патрона 4, Древесное ф сырье к загрузочным патронам 4 и 5 подает-. ся по конвейеру 13. Мелкие кусковые древесные отходы через отверстие 6 поступают в наклонный патрон 5, а длинномерные - в горизонтальный патрон 4, 1 з,п. ф-лы, 2 ил.1613328 Формула изобретения Составитель Н,АнтоноваТехред М,Моргентал Коррек Муск едактор М,Товтин Заказ 3859 Тираж 416 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при 113035, Москва, Ж, Раушская наб 4/5 Т СССР Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 1. Рубительная машина для измельчения кусковых отходов на щепу по авт.св. М 140435 Я, отл ича ю ща я с ятем,что, с целью повышения надежности технологического...

Номер патента: 1613329

Опубликовано: 15.12.1990

Автор: Гомонай

МПК: B27L 11/00

Метки: механизм, подачи, рубильной

...Рв игоризонтальную Рг. Вертикальная составляющая Рв производит прижим сучьев к нижним подающим 1 вальцам и формирует размер кучи древесных отходов по высоте, соответствующей высоте загрузочного патрона рубильной машины, Горизонтальная составляющая усилия Р производит отделение части древесных отходов и их прижим к боковой стенке, т,е, формирует размер кучи древесных отходов по ширине, соответствующей размеру загрузочного патрона 3. Угол встречи /3 подаваемых древесных отходов с поверхностью верхних приемных вальцов составляет менее 90 О, что позволяет древесным отходам скользить по поверхности вальца, которая их захватывает и транспортирует. Последующий верхний приемный валец имеет меньшую конусную поверхность и производит...

Номер патента: 1613330

Опубликовано: 15.12.1990

Авторы: Афанасьев, Быков

МПК: B27L 11/00

Метки: рубительная

...при помощи поворотного рычага 10, установленного на оси 11, параллельной валу 2 ножевого диска 3.Подвижная боковая стенка 6 имеет цельную (например, коробчатую) конструкцию, рабочая поверхность 7 которой выполнена криволинейной формы, на которой у задней прижимной грани 9, непосредственно перед ножевым диском 3 установлены ступенчато ролики 12. На подвижной боковой стенке 13 загрузочного патрона 5 установлены ступенчато ролики 14. Подвижная боковая стенка 6 подпружинена пружиной 15. На верхней поверхности подпружиненной боковой стенки 6 установлен упорный ролик 16, контактирующий с поверхностью корпуса 1 и воспринимающий нагрузки от давления торцов подаваемого сырья на рабочую поверхность 7,Рубительная машина работает следующим...

Номер патента: 1613331

Опубликовано: 15.12.1990

Авторы: Кучинка, Пучков

МПК: B27L 11/02

Метки: древесных, измельчения, частиц

..., смонтирована ситовая обечайка 2 в видесоставных вкладышей 3, питатель 4, разгру зочное окно 5, приводную крыльчатку 6.Вкладыши 3 ситовой.обечайки 2 снабжены П-образными выступами 7 и впадинами 8, рабочие поверхности которых имеют ,заостренные кромки 9, 10, рабочие поверхностии которых наклонены относительно ра- диальной плоскости ситовой обечайки. ; Основания П-образных выступов 7 и впадин 8 расположены параллельно оси крыльчатки 6. Выступы 7 и впадины 8 вкладыша 3 расположены в корпусе 1 с зазором в впадинах 8 и выступах 7 противолежащего вкладыша 3 ситовой обечайки 2.Устройство работает следующим обра,зом.От привода приводят во вращение крыльчатку 6. Древесные частицы через питатель 4 поступают в ситовую обечайку 2. Составные...

Номер патента: 1616815

Опубликовано: 30.12.1990

Авторы: Бобыляк, Григораш, Козин, Котина, Магдеев, Мануйлов, Трубецкой, Черноморский

МПК: B27L 11/00

Метки: рубительная

...в области угла со стороны подачи на линии 111,50 проведенной на расстоянии от вертикальнойоси вращения ножевого рабочего органа,определяемым из соотношения= Я - 7 И:К 1,где Р - радиус ножевого рабочего органа;й - расстояние от рабочей поверхностиконтрножа до горизонтальной плоскости, проходящей через ось вращения ножевого рабочего органа;К - параметр, находящийся в пределахот величины зазора между режущими кромками ножа и контрножа до величины проходного сечения загрузочного сечения,Такое расположение оси 8 поворота контр- ножа 7 вызвана необходимо;тью при попадании под нож металла или камня обеспечить срабатывание и поворот кснтрножа 7и удаление в образовавп 1 есся пространство кеизмельченного материала 14.Условию расфиксации и...

Номер патента: 1618655

Опубликовано: 07.01.1991

Авторы: Вахомский, Кузнецов, Шаршунов

МПК: B27L 5/02

Метки: лущильным, станком

...поочередно напряжения 11,1 (г,) и 01 (С), имеющие разную величину, но одинаковую глубину модуляции (фиг.4), то на выходе получим напряжения 111 (г.) иП (г.) .с одинаковымипеременнымицасоставляющими, Прологарифмированная переменная составляющая, пропорцио нальная глубине модуляции, выделяется с помощью разделительного конденсатора С 2 (фиг.2) и поступает на выходной каскад 6 (фиг.1), где срав нивается с заданным заранее значени ем (уставкой). Если глубина модуляции (т.е, некруглость чурака) вьпце допустимого значения, на входе Х,. логического узла 1 Ч (фиг.1 ) устанав- ливается логическая единица Х 1 = 1 а если ниже то логический нуль Х =:О.Рассмотрим работу узла 11 текущего диаметра (фиг.1)Напряжение 11с датчика К 1, пропорциональное...

Номер патента: 1618656

Опубликовано: 07.01.1991

Авторы: Алексеев, Бушмакин

МПК: B27L 11/00

Метки: дисковая, рубительная

...О дит.к изменению передаточного отнощения вариатора и к изменению частоты вращения диска:13 ил. Устройство работает следующим образомЭлектродвигатель 5 (фнг,2) соединен с вариатором 7 для передачи кру тящего момента диску рубительной машины.1, Электродвигатель 8, через редуктор 9 приводит в движение вальцы 6, которые перемещают лесоматериал 10 к диску рубительной машины 1, валец 20 связан с датчиком диаметра лесоматериала 11, который через редуктор 12 связан с движком потен циометра 22 тахометрической схемы 13,Валец 18 связан с тахогенератором скорости подачи лесоматериала 19При подаче лесоматериала 10 приводятся во вращение вальцы 18 и 20 подающего устройства, При этом на выходе тахогенератора 19 появляется напряжение,...

Номер патента: 1618657

Опубликовано: 07.01.1991

Авторы: Верещагин, Пащенко, Попов, Цывин

МПК: B27L 11/02

Метки: приемное, щепы

...энергией, а значит имеют большую силу удара о щиты:4В результате удара ощиты 4 широкие частицы раскалываютсяпо ширине на частицы, близкие по размерам к стандартным. Остальные час"тицы щепы, имеющие нормальную ширину,более равномерную прочность и меньшую массу, проходят через участок сощитами 4 без изменения размеров, таккак нагрузка на них от ударов о щиты4 не превьпиает предела упругой деформации древесины. В соответствии сэтим и в зависимости от температурновлажностного состояния древесины, измельчаемой на щепу, шиты 4 с помощьюшарниров 5 устанавливаются под определенным углом К, равным 15-45 относительно оси входного отверстия 7 квертикальной плоскости и закрепляютсяфиксаторами.бЗатем все частицы щепы за счет центробежной силы...

Номер патента: 1621806

Опубликовано: 15.01.1991

Автор: Франц

МПК: B27L 1/04

Метки: веток, деревьев, срезания

...шестерен 9 и 10. Диаметры шнеков кажцой пары не равны междусобой, а валы шнеков каждой пары могутрасполагаться под углом к продольнойоси барабана или параллельно ей углы наклона могут находиться в прецелах 2 - 20 , Барабан 1 смонтирован на платформе 11, имеющей загрузочный механизм 12 и входной 13 ивыходной 14 транспортеры, Барабанвращается на катках 15 от привода . 4516 и снабжен, кожухом 17, на дне которого имеется люк 18 для выхода иэбарабана .срезанных веток. При установке шнеков под углом к продольнойоси один конец шнекового вала можетбыть установлен в подшипнике накронштейне 19, а другой связан с шестерней посредством универсальногошарнира 20. Один торец 21 барабанаявляется загрузочным, а другой 22 -выходным,55Устройство....

Номер патента: 1623861

Опубликовано: 30.01.1991

Авторы: Азгур, Локштанов, Паромов

МПК: B27L 11/02, D21B 1/04

Метки: щепы

...щепь для целлюлозы, Це ь изобретения - уменьшение энероздрд процесса. Способ осуществляют следуоцил 1 образом, Древесину расщепляю прижигым или другим устроиством, прчгл;гцегление осуществляют рдстяжец.м цер 1 ецдикулярно волокнам цри теглцерд уре древесины не мегпнее - 5 С и ее впджности не менее 25 оь. ны наиболее исцрострдед в целлюлознобумажной гргьл.цости) при температуре от -18 до 100"С и ее относительной влажности 0-50 У. Гезультдты представлены в таблице.Из данных тдблицы следует, что при отрицдтельнь,х темгердгурах пределы прочности п) растяжении и сждии отличаются незначительно, )то выэвдцо тем, что определяющее влияние нд прочность оказывдет замерзшая влага. При положигельных температурах предел прочности при растяжении может...

Номер патента: 1625696

Опубликовано: 07.02.1991

Авторы: Петров, Шегельман

МПК: B27L 1/00, B27L 1/04

Метки: групповой, древесного, сырья

...и нэпрдоляощими 12 нэ его нэ, ной поверхности, рабочие органы 3 пр . помощи продольных балок 13 смонтиооодь дт их но Г рэ В; я ощих 12 с Возмож ось;о возвратно-поступательных перемещений вдоль приводного бдрдбэнэ 2. Привод продольных балок 13 выполен в виде устэнооленноо со стороны одного иэ концов приводного бдрэбанэ 2 неподвижного кольца 14 с оолообразой прорезью 15, в которой размещены ползуны 16 продольных бдлок 13.Сосбод, конец каждого рабочего оргэнд 3 ложе- быь снабжен поперечной пластиной 17 с здостренными боковыми кромкэми 18. Каждая продольная направляюцдя 12 может иметь в поперечном сечении форлу ласточкина хвоста и надежно удержит:дет колеблющуюся в ней продольную балку 13. Под неподвижным лотком 1 рэсположен охвдтывающий...

Номер патента: 1625697

Опубликовано: 07.02.1991

Автор: Иго

МПК: A47J 49/02, B27L 7/00

Метки: древесины, навесное

...челюсти 2 и 3, э г(ккР ноки 5 и б силовогп резания разведены, рдскдлывд 0 щие ОрГны 7 ндходятсЯ В Верхнем пО,(ркении, а силовые ци индрь 9 и 10 - В и лости рамы 1, При обработке корокомс,ного бевнд ф 511, 1) поворотньми От (;иловых цилиндров 15 и 16 челюстями 2 и 3 ео эдхвдтывают зд середину. Вклоченисм в работ, силовых цилиндрогз 9 и 10, д затем и ломентных силовых цилиндров 11 и 12 рсг;1 111- ющие Органы 7 устана.лидаот прот В каждого э торцов обрабатывэсмого бре(;1 и вводят в соприкосновение с ними. Вклю чением силовых цилиндров 17 и 18 нгждл 11 5 и 6 силового резания произ,дят пер(.1.ездние бревна;а чурдки, При этом пно удер живается В устойчивол положе,. не только поворотными челюстями 2 и 3, но ираскалывающими органами...

Номер патента: 1625698

Опубликовано: 07.02.1991

Авторы: Ермин, Строкин

МПК: B27L 11/00

Метки: древесных, измельчения, частиц

...станок, где происходитпроцесс измельчения, После размола частицы поступают в пневмопровод, по которому подхватываются и направляютСя на последующую технологическую операцию. Шум аэродинамического происхождения поступает в узел гашения шума, Диссипация энергии средне - и высокочастотных составИзобретение относится к деревообрабатывающей промышленности, в частности к деревообрабатывающему оборудованию, и направлено на снижение уровня шума устройств для измельчения частиц,Цель изобретения - повышение эффективности снижения шума и расширение диапазона заглушения без снижения энергоемкости.На фиг. 1 изображено устройство для измельчения древесных частиц, вид спереди; на фиг. 2 - разрез А - А на фиг, 1; на фиг.3 - вид Б на фиг,...

Номер патента: 1629185

Опубликовано: 23.02.1991

Автор: Шегельман

МПК: B27L 1/00

Метки: групповой, деревьев, сучьев

...ИЗОБРЕТЕ 5 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К А ВТОРСНОМУ СВИДЕТЕЛЬСТ(54) УСТРОЙСТВО ДЛЯ ГРУППОВООЧИСТКИ ДЕРЕВЬЕВ ОТ СУЧЬЕВ(57) Изобретение относится к оборудованидля групповой обработки древесины и мож быть использовано в лесной промышленности при очистке деревьев от сучьев, Цель изобретения - повышение эффективности работы. Устройство включает вращающийся вал 1 и закрепленные на его внешней поверхности гибкие элементы 2 с рабочими органами 3 на конце. Каждый рабочий орган 3 выполнен с эластичной оболочкой 4, например, из износоустойчивой резины, При работе устройства наличие эластичной оболочки 4 на рабочих органах 3 вращающегося вала 1 предохраняет стволы очищаемых от сучьев деревьев, уменьшает потери...

Номер патента: 1630890

Опубликовано: 28.02.1991

Авторы: Гловацкий, Зезюлькин, Кузьмицкий, Чернин, Чугунов

МПК: B27L 5/00

Метки: ленты, рубки, стабилизации, шпона

...8 ножа о, приводом 5 прижимного ролика 4 и датчика 10 фиксации момента времени прохождения передней кромкой заданной зоны.Выходы датчика измерительного валика 6 соединены через коммутаторы 11 и 12 со входами дифференциатора 13, счетчика 14 и сумматора 15. Выходы датчика 10 фиксации момента времени прохождения передней кромкой шпона заданной зоны соединены с входами управления коммутаторов 12 и 16. Выход дифференциатора 13 соединен с управляющим входом коммутатора 11 (сброс на нуль). Выход сумматора 15 соединен с выходом блока 18 задания длины листа 18. Выход блока 17 сравнения соединен с релейным регулятором 19, формирующим команду на приводы реза и подъема прижимных роликов. Выход регулятора 19 соединен со входом дифференциатора 20, с...
